激光窄脉冲信号探测中的峰值保持电路分析
精密峰峰值检测电路
精密峰峰值检测电路
精密峰峰值检测电路电原理图如图1所示。
图1 精密峰峰值检测电路
峰值检波的原理
交流信号从TL084引脚3输入，根据运放的虚短法则引脚2具有与引脚3同样的波形；U1B 是电压跟随器，引脚7的电压幅值与电容C1上的电压相同（加一级跟随的作用是用这个跟随器提供电流支持）。
当引脚3的电压大于电容C1电压时，电阻R2上产生压降，电流从左到右。
根据运放的虚断法则引脚2不能提供电流，并且D2反偏也不会导通。
为了维持平衡只有提升R2右端的电压（既是电容C1的电压），这个充电电流从U1A的引脚1经过D1进行。
当引脚3的电压低于电容C1电压时，电阻R2上产生压降，电流从右到左。
根据运放的虚断法则引脚2不能提供电流，则这个电流只有经过D2进入U1A。
由于电压跟随器输出电压与电容C1上的电压相同，二极管D1截止，电容不能导过D1放电，电压得到保护。
电容C1有一个放电电阻R1，RC的放电时间常数τ为100ms，1S后如果没有脉冲过来则放电到电压0V。
峰峰值检测波形如图2所示。
图2 精密峰峰值检测电路工作电压波形。
一种窄脉冲激光的测量方法
一种窄脉冲激光的测量方法窄脉冲激光测量方法引言窄脉冲激光广泛应用于科学研究、医学诊断、通信技术等领域。
在许多应用中，需要对窄脉冲激光进行精确测量，以确保其性能和稳定性。
本文将介绍一种基于光电探测器的窄脉冲激光测量方法，并讨论其在实际应用中的优势和局限性。
原理窄脉冲激光的测量通常涉及测量其光强、频率、相位等参数。
在本方法中，我们将主要关注窄脉冲激光的光强测量。
窄脉冲激光的光强可以通过光电探测器进行测量。
光电探测器是一种将光信号转换为电信号的装置，其工作原理基于内部光电效应。
具体步骤1.选择合适的光电探测器首先，需要选择适合窄脉冲激光测量的光电探测器。
常用的光电探测器包括光电二极管（photodiode）和光电倍增管（photomultiplier tube）。
对于窄脉冲激光的高灵敏度测量，可以选择光电倍增管。
2.调整测量系统将光电探测器与窄脉冲激光光路连接，并调整系统使其能够有效探测激光信号。
确保光电探测器能够接收到激光的全部光强，并避免其受到外界光源的干扰。
3.测量光电信号使用示波器或数据采集卡等设备记录光电探测器输出的电信号。
根据光电探测器的特性，可以将电信号转换为对应的光强值，并进行数据处理和分析。
优势和局限性优势：1.高灵敏度：光电探测器具有较高的灵敏度，能够有效探测窄脉冲激光的微弱光信号。
2.快速响应：光电探测器具有快速响应的特点，能够实时监测窄脉冲激光的光强变化。
3.易于操作：使用光电探测器进行窄脉冲激光测量操作简单方便，适用于实验室和现场应用。
局限性：1.线性范围限制：光电探测器的线性范围有限，可能无法满足一些高光强窄脉冲激光的测量需求。
2.暗电流影响：光电探测器存在一定的暗电流，可能对窄脉冲激光测量结果产生一定影响。
结论通过光电探测器进行窄脉冲激光的测量是一种简单有效的方法。
在实际应用中，可以根据具体需求选择合适的光电探测器，并注意其优势和局限性，以确保测量结果的准确性和可靠性。
未来，随着光电技术的不断发展，窄脉冲激光测量方法将得到进一步完善和应用扩展。
简单峰值保持电路
简单峰值保持电路简单峰值保持电路是一种常用的电子电路，用于保持输入信号的峰值，并将保持后的信号输出。
它可以应用于各种领域，例如通信系统、音频处理、测量仪器等。
峰值保持电路的工作原理是在输入信号中检测到峰值，并将其存储在一个电容器中。
当检测到下一个峰值时，电容器的电压被更新为新的峰值，并且保持这个峰值直到下一个峰值出现。
这种方式可以有效地保持输入信号的峰值，而不受信号变化的影响。
简单峰值保持电路的基本结构包括一个运算放大器、一个二极管和一个电容器。
运算放大器的作用是放大输入信号，并将其传递给二极管。
二极管的正极连接到电容器的一端，负极连接到运算放大器的输出端。
当输入信号的峰值大于电容器的电压时，二极管导通，将新的峰值电压存储在电容器中。
当输入信号的峰值小于电容器的电压时，二极管截断，电容器的电压保持不变。
这样，电容器的电压就始终保持着输入信号的峰值。
在实际应用中，简单峰值保持电路可以用于音频信号的保持和采样。
例如，在音频处理中，可以使用峰值保持电路来检测音频信号的峰值，以控制音量的增益。
另外，在测量仪器中，峰值保持电路可以用于检测信号的峰值，并将其转换为数字信号进行处理和显示。
除了简单峰值保持电路，还有一些改进型的峰值保持电路，例如全波峰值保持电路和样保持电路。
全波峰值保持电路可以检测输入信号的正、负半周的峰值，并将其保持。
样保持电路可以在某个时刻对输入信号进行采样，并将采样值保持在一段时间内，以便后续处理。
简单峰值保持电路是一种常用的电子电路，可以有效地保持输入信号的峰值。
它在各种领域都有广泛的应用，如通信系统、音频处理、测量仪器等。
通过合理设计和调整电路参数，可以实现不同的峰值保持功能，满足不同应用的需求。
高功率窄脉冲激光发射电路分析
雾 干 扰 能 力 的 重 要 手 段 。 是 ， 于 受 激 光 器 、 动 电路 分 布 参 数 和 工 艺 技 术 的 影 响 ， 激 光 脉 冲 宽 度 但 由 驱 ３ － ＂
窄 到 一 定 程 度 时 ． 光 脉 冲 峰 值 功 率 明 显 下 降 ． 实 现 小 体 积 的 高功 率 、 脉 冲 激 光 发 射 将 面 临 许 多 激 要 窄
王 金 花 ．姚 宏 宝 ． 子 星 刘
（ 津 津航 技 术 物 理 研 究 所 ， 津 ３ ０ ９ 天 天 ０ １ ２）
摘 要 ：激 光 发 射 电 路 是 激 光 近 炸 引 信 系 统 的 重 要 组 成 部 分 ， 其 技 术 指 标 直 接 影 响 整 个 激 光 引
信 系统 的 工 作 性 能 实现 激 光 的 高 功 率 、 窄脉 冲 是 提 高 激 光 引信 系 统 作 用 距 离 、 态 探 测 精 度 和 抗 云 动
ｗｉ ｈ ｇ ｐ ｗｅ ，ｓ ｏ —ｕｌｅ ｎ ｓ ａｌ ｏ ｕ ｅ Ｗ ｈｅ ｔ ｅ ａ ｅ ｐ ｌｅ ｗｉ ｔ ｉ ｂ ｃ ｍ ｉｇ ａｒ ｗ ｔ ｈ ｔ ｉ ｈ－ ｏ ｒ ｈ ｒ ｐ ｓ ａ ｄ ｍ ｌ ｔ ｖ ｌ ｍ ． ｎ ｈ ｌｓ ｒ ｕ ｓ Ｓ ｄ ｈ ｓ ｅ ｏ ｎ ｎ ｒｏ ｏ ｓ ｍｅ ｅ ａｎ， ｔ ｅ ｅ ｋ ｏ ｒ ｆ ａ ｅ ｐ ｌｅ ａｌ， ｗｈ ｃ ｉ ｉ ｆ ｅ ｃ ｄ ｙ ｈ ｌｓ ｒ ｄ ｖ ｎ ｃｒ ｕｔ ｏ ｃ ｒ ｉ ｔ ｈ ｐ ａ ｐ ｗｅ ｏ ｌ ｓ ｒ ｕ ｓ ｆ ｌｓ ｉｈ ｓ ｎ ｕ ｎ ｅ ｂ ｔｅ ａ ｅ ， ｒ ｉｇ ｉｃ ｉ ｌ ｉ ｄ ｓ ｂ ｔ ｇ ｐ ｒ ｍｅ ｅ ， ｐ ｏ ｅ ｓ ｔ ｃ ｎ ｌ ｇ ，ａ ｄ Ｓ ｎ．Ｉ ｈ ｓ ｐ ｐ ｒ ｉｓ ｆ ａｌ ｈ ａ ｅ ｍｉｔ ｇ ｃｒ ｕｔ ｉｔ ｕｉ ａａ ｔｒ ｉ ｒ ｎ ｒ ｃ ｓ ｅ ｈ ｏ ｏ ｙ ｎ Ｏ ｏ ｎ ｔｉ ａ ｅ ，ｆｒｔｏ ｌ，ｔｅ ｌ ｓｒ ｅ ｔ ｎ ｉｃ ｉ ｉ ｗａ ａ ａｙ ｅ ｔｅ ｒｔｃ ｌ ｓ ｎ ｌｚ ｄ ｈ ｏ ｅｉａｌ ｓ ｃ ｎ ｌ ｙ， ｅ ｏ ｄ ｙ，ＰＳ ＣＥ ｍ ｏ ｅ ａ ｄ ｉ ｕａｅ ｗ ａ ｅ ｗｅ ｅ ｂ ｌ． Ｔｈ ｒ ｓ ｔ ｓ ｏ ＰＩ ｄ ｌ ｎ ｓｍ ｌｔｄ ｖ ｓ ｒ ｕｉ ｔ ｅ ｅ ｕｌ ｓ ｈ ｗ ｔａ ｈ ａ ａ ｉｉ ｎ ｕ ｔｎ ｅ ｆ ｌｓ ｒ ａ ｄ ｓｒ ｙ ｐ ａ ｅｅ ｆ ｄ ｓ ｈ ｒ ｅ ｌ ｏ ａ ｆｅ ｔｔｅ ｆｏ ｔ ｒ ｖ ｌｃｔ ｈ ｔｔｅ ｐ ｒ ｓｔ ｉ ｄ ｃａ ｃ ｏ ａ ｅ ｎ ｔａ ａ ｍ ｔｒｏ ｉｃ ａ ｇ ｏ ｐ ｍ ｙ ａ ｆｃ ｈ ｎｉ ｅｏ ｉ ｃ ｒ ｒ ｅ ｙ ｏ ｌｓ ｒ ｕｓ ａ ｄ ｅ ｋ ｏ ｒ Ｔｈ ｒ ｌｔｖ ｓ ｌ ｔ ｎ ｆ ａ ｅ ｐ ｌｅ ｎ ｐ ａ ｐ ｗｅ ． ｅ ｅａｉ ｅ ｏ ｕｉ ｍ ｅｈ ｄ ｗｅ ｅ ｉ ｅ ｆｏ ｏ ｔｏ ｓ ｒ ｇ ｖ ｎ ｒ ｍ ｄ ｖ ｎ ｉ ｕ ｔ ｅ ｉ ｎ， ｉ ｒ ｅ ｃｒ ｉ ｃ ｄ ｓｇ

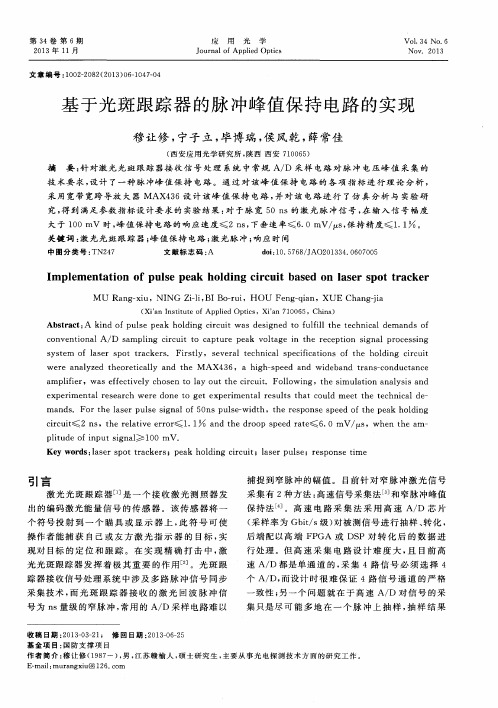

基于光斑跟踪器的脉冲峰值保持电路的实现
技 术要 求 ， 设 计 了一种 脉 冲峰 值 保 持 电路 。通 过 对 该峰 值保 持 电路 的各 项 指标 进 行 理 论 分 析 ， 采 用宽 带宽跨 导放 大 器 ＭＡＸ ４ ３ ６设 计 该 峰 值保 持 电路 ， 并 对该 电路 进 行 了仿 真分 析 与 实验 研
究， 得 到 满足 参数 指标 设计要 求的 实验 结果 ： 对 于脉 宽 ５ ０ ｎ ｓ的激 光 脉 冲信 号 ， 在 输 入信 号幅 度
ｓ ｙｓ ｔ ｅ ｍ ｏ ｆ ｌ ａ ｓ ｅ ｒ ｓ ｐｏ ｔ ｔ ｒ ａ ｃ ｋｅ ｒ ｓ ． Ｆｉ ｒ ｓ ｔ ｌ ｙ， ｓ ｅ ｖ ｅ ｒ ａ ｌ ｔ ｅ ｃ ｈ ｎｉ ｃ ａ ｌ ｓ ｐ ｅ ｃ ｉ ｆ ｉ ｃ ａ ｔ ｉ ｏ ｎｓ ｏｆ ｔ ｈｅ ｈｏ ｌ ｄｉ ｎｇ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｗｅ ｒ ｅ ａ ｎ ａ ｌ ｙ ｚ ｅ ｄ ｔ ｈ ｅ ｏ ｒ ｅ ｔ ｉ ｃ ａ ｌ ｌ ｙ ａ ｎｄ ｔ ｈ ｅ Ｍ ＡＸ４ ３６， ａ ｈｉ ｇ ｈ — ｓ ｐ ｅ ｅ ｄ ａ ｎ ｄ ｗｉ ｄ ｅ ｂａ ｎｄ ｔ ｒ ａ ｎ ｓ — ｃ ｏ ｎｄ ｕｃ ｔ ａ ｎｃ ｅ ａ ｍｐｌ ｉ ｆ ｉ ｅ ｒ ，ｗａ ｓ ｅ ｆ ｆ ｅ ｃ ｔ ｉ ｖ ｅ ｌ ｙ ｃ ｈｏ ｓ ｅ ｎ ｔ ｏ ｌ ａ ｙ ｏ ｕｔ ｔ ｈｅ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ．Ｆｏ ｌ ｌ ｏ ｗｉ ｎｇ，ｔ ｈ ｅ ｓ ｉ ｍ ｕｌ ａ ｔ ｉ ｏ ｎ ａ ｎ ａ ｌ ｙｓ ｉ ｓ ａ ｎ ｄ
大于 １ ０ ０ ｍＶ 时 ， 峰 值保 持 电路 的响 应速 度≤ ２ ｎ ｓ ， 下 垂速 率≤６ ． ０ ｍＶ／ ｇ ｓ ， 保持 精度≤ １ ． １ 。
关键词 ： 激 光 光斑跟 踪 器 ； 峰 值保 持 电路 ； 激光 脉 冲 ； 响应时间

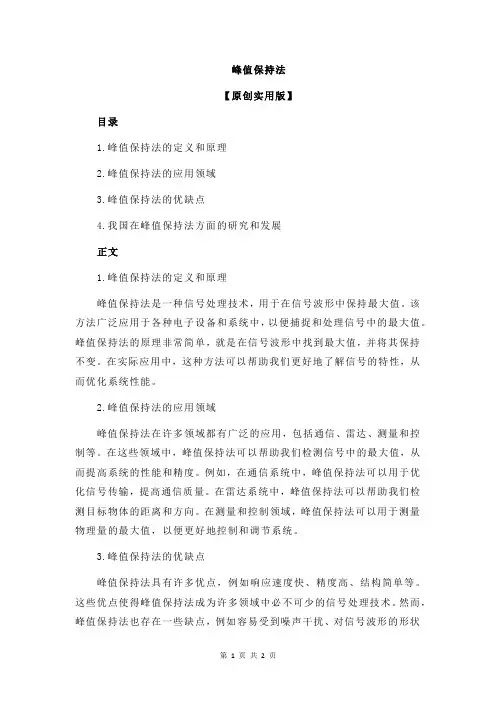

峰值保持法
峰值保持法【原创实用版】目录1.峰值保持法的定义和原理2.峰值保持法的应用领域3.峰值保持法的优缺点4.我国在峰值保持法方面的研究和发展正文1.峰值保持法的定义和原理峰值保持法是一种信号处理技术，用于在信号波形中保持最大值。
该方法广泛应用于各种电子设备和系统中，以便捕捉和处理信号中的最大值。
峰值保持法的原理非常简单，就是在信号波形中找到最大值，并将其保持不变。
在实际应用中，这种方法可以帮助我们更好地了解信号的特性，从而优化系统性能。
2.峰值保持法的应用领域峰值保持法在许多领域都有广泛的应用，包括通信、雷达、测量和控制等。
在这些领域中，峰值保持法可以帮助我们检测信号中的最大值，从而提高系统的性能和精度。
例如，在通信系统中，峰值保持法可以用于优化信号传输，提高通信质量。
在雷达系统中，峰值保持法可以帮助我们检测目标物体的距离和方向。
在测量和控制领域，峰值保持法可以用于测量物理量的最大值，以便更好地控制和调节系统。
3.峰值保持法的优缺点峰值保持法具有许多优点，例如响应速度快、精度高、结构简单等。
这些优点使得峰值保持法成为许多领域中必不可少的信号处理技术。
然而，峰值保持法也存在一些缺点，例如容易受到噪声干扰、对信号波形的形状有一定要求等。
这些缺点在一定程度上限制了峰值保持法的应用范围。
4.我国在峰值保持法方面的研究和发展我国在峰值保持法方面有着丰富的研究和发展经验。
在过去的几十年里，我国的科研人员一直在探索峰值保持法的原理和应用，并取得了许多重要成果。
例如，我国已经成功研制出一系列具有国际先进水平的峰值保持器，广泛应用于各种电子设备和系统中。
此外，我国还在继续深入研究峰值保持法的性能和特性，以期进一步提高该技术的性能和应用范围。
总之，峰值保持法是一种重要的信号处理技术，具有广泛的应用领域和巨大的研究价值。
脉冲峰值保持器的设计方法与元件选择
放大器 的输 出电流就要越大。例如 ， ｔ＝ ０ 设 ５ｏ ｎ， 。＝ ， ＝ ２ｐ ， 由式（ ） ｓＵ ５Ｖ Ｃ ２ Ｆ 则 ７ 求得 放大 器的输 出电流要满足 ｌ ０４ Ａ， ｍ ＞ ．８ｍ 可用最大 输出电流为 ０ ６ｍ ． Ａ的跨导放大器 Ｃ ３８ Ａ ０ ０来 驱动 。若 ｔ＝ ０ｎ ， ｉ＝ ， Ｈ ２ Ｆ 则 由 ５ ｓＵ ５Ｖ Ｃ ＝ ２ｐ ， 式（ ） 得 ， ＞ ．４ ｍ ， 时 ｃ 不 能 用 ７求 ｃ ４ ８ Ａ 此
冲测量 系统 的重要 电路 。 目前 已报 道 了多 种 电 路 结构 ¨ Ｊ用 于测 量 不 同上 升 时 间 和 动 态 范 ，
１ 峰值保持器的性能分析与元件选 择
峰值保 持器 的 基 本结 构 如 图 １所 示 ， 由放 大器 Ａ 保 持二 极 管 Ｄ、 持 电容 Ｃ 缓 冲跟 随 、 保 器 Ｂ等 元 件 组 成 。为 了获 得 大 动态 范 围 和 带
围的脉冲幅度。峰值保持器要求线性 良好、 灵 敏度高和通频带宽。在峰值保持器中 ， 放大器 和保持 电容是核心元件 ， 它们 的性能直接影 响 峰值保 持器 的响应 速度 、 冲大小 、 持精 度及 过 保 成本高低。这些元件的性能选得太高 ， 则成本
高 ； 能选得 太 低 ， 不 能 满 足要 求 。但 是 ， 性 又 目 前 没 有 文献 从 理论 上 系统 介 绍 放 大器 、 持 电 保
宽， 峰值保持器 的增益通 常取 为 １ 。当脉 冲信
号 到来 时 ， Ｄ导通 ， 电 ， ｃ充 当充 电到 脉 冲峰 值时 Ｄ截止 ， Ｃ 就保 持脉 冲 的峰值 。保 持 电 容 和 放 大 器 是 影 响峰 值 保 持 器 性 能 的 主要 元 件， 它们 的合理 选择 是设计 峰值 保持 器 的关 键 。
一种高速脉冲峰值保持电路设计
噪声干扰 ， 就要加大信号脉 冲宽度以保证输 出信 号有高的信噪比， 这就要用到峰值保持电路 ， 对高
速、 微小的信号峰值进行保持输 出， 以便后续 Ａ Ｄ
电路进行采集 。峰值保持 电路是在峰值提取电路 设计基础上提 出的， 模拟峰值信号要转换成数字
Ｉ ． ． 一 ”
ｌ ｆ 端 ‘ ｊ ｊ 粪ｉ
＝＝ ＝
Ｏ１ ０． Ｓ ｍ０
睡 糕三
１． 咖 ３
可以实时对 电容进行充电， 充电结束后续 Ａ ／ Ｄ电 路将启动对输入信号的采集 。当后续 Ａ ／ Ｄ电路 处理结束 ， 通过对门信号 的控制对电容器进行放 电， 准备下一次采集 。其时序 图如图 ５所示。由 图 ５不难看 出信号 的采样速度， 已经不受门信号 的开关速度影响 ， 而现在 的采样速度完全取决于 前级运算放大器 ｕ ， 该 芯片主要起 比较作用 ， ｕ
１ 引 言
在光 电检 测 电路 中 ， 一 般 通过 对 光 电二极 管
这样的 目 标， 电路输出值需一直保持， 直到一个新 的更大的峰值出现或电路复位 。其效果原理如图
１ 所示。
微弱光电流的检测 ， 来获取光信息或其它信息， 因 光纤末端输 出的光信号通常是很微弱窄脉 冲信 号， 转换后 的电信号也非常微小窄脉冲信号， 易受
上 的电压跟 随输 出 。
大强度以及测试工业过程 中的最高温度、 最大流
量、 最大压力等。
２ 峰值保持 电路原理
峰值保持电路的作用就是对输入信号的峰值 进行提取 ， 产生输出等于输入信号峰值 ， 为了实现
在Ｐ Ｓ Ｐ Ｉ Ｃ Ｅ中对其进行仿真， 其仿真图如图 ３
史上最实用较深刻的峰值检测电路实例与分析
史上最实用较深刻的峰值检测电路实例与分析峰值检测电路是一种广泛应用于信号处理系统中的电路，用来检测信号中的峰值或最大值。
它可以应用于多种应用领域，例如音频处理、通信系统和图像处理等。
本文将介绍一个实用较深刻的峰值检测电路实例，并对其进行分析。
峰值检测电路的主要功能是检测输入信号的峰值，并将其保持在输出端，以便进一步处理或显示。
典型的峰值检测电路由一个整流电路和一个低通滤波器组成。
整流电路将输入信号的负半周转换为正半周，并得到一个最大值。
而低通滤波器则用于平滑输出信号，以避免过高的响应速度。
在这个实例中，我们将介绍一种基于操作放大器的峰值检测电路。
它可以检测输入信号的峰值，并将输出保持在峰值的水平上。
以下是该电路的原理图：整个电路可以分为四个关键部分：输入缩放电阻(R1和R2)、操作放大器(A1和A2)、整流电路(D1和D2)和输出低通滤波器(R3、C1和A3)。
首先，输入缩放电阻R1和R2用于调整输入信号的幅度。
这是为了适应不同幅度的信号，并将其缩放到操作放大器的工作范围内。
操作放大器A1和A2构成了一个峰值检测器的核心部分。
A1用于检测输入信号的峰值，并通过负反馈使得A2输出与A1输入相等，以保持峰值。
通过这种方式，我们可以将输入信号的峰值保持在电路的输出端。
整流电路D1和D2用于将输入信号的负半周转换为正半周。
它们通过将负半周的信号与零电平比较，并选择较大的值作为输出。
这样，我们可以在整个波形周期内得到输入信号的最大值。
最后，输出低通滤波器R3、C1和A3用于平滑输出信号，并避免过高的响应速度。
通过选择合适的滤波器参数，可以使得输出信号更加平滑，并适应不同的应用需求。
以上是该峰值检测电路的分析。
它能够实时检测输入信号的峰值，并将其保持在输出端。
这对于很多应用领域都是非常实用的，例如音频处理中的音量调节、通信系统中的信号强度检测和图像处理中的边缘检测等。
总结起来，峰值检测电路是一种实用且较深刻的电路设计。
新型高性能脉冲峰值保持电路
第17卷 第4期核电子学与探测技术V o l.17N o.41997年7月N uclea r Elect ro nics &Detectio n T ech no lo gy July 1997新型高性能脉冲峰值保持电路陈勇 李延国 吴枚(中国科学院高能物理研究所,北京,100039)本文介绍了两种新型跨导型脉冲峰值保持器,分别用于多丝正比室(M W PC )和复合晶体闪烁探测器(Phoswich)输出脉冲信号的形状和幅度分析。
电路的跨导放大级采用跨导型集成运算放大器,使电路结构简单化,且性能优良可靠,能响应输入脉冲最小上升时间分别为50ns(Pho swich )和500ns(M W PC)的信号,在40dB 的动态范围内,两电路的积分非线性均好于0.1%,特别适用于空间γ射线观测。
关键词:脉冲峰值保持电路 跨导放大器1 引言峰值保持电路是核物理实验中的重要线路单元[1～6]。
从60年代至今,峰值保持电路的前级(探测器及前置放大器)和后级(A /D 转换器等)发展极为迅速,而作为桥梁的峰值保持电路却发展得相对较慢,使其成为制约整个系统性能提高的瓶颈。
传统的峰值保持电路是电压型的[3](如图1),电路的原理简单,但积分非线性大,动态范围小(小幅度响应差,一般大于200mV ),通频带也小,在处理快信号时性能不太令人满意。
在80年代,出现了跨导型峰值保持器[1],其性能优于电压型的。
并不断发展出适合于不同需要的跨导型峰值保持器[1,2,6]。
图1 电压型峰值保持电路图2 跨导型峰值保持电路对于电压型峰值保持电路,从频域上说,由二极管D 和电容C 所组成的网络有一极点,并且由于二极管内阻不是常数,该极点位置并不固定。
而运算放大器A 本身也有极点,为了电路能够稳定工作,只好降低整个电路的通频带,这样就不适用于处理快信号。
另外,信号从输入到反馈回来需一定的时间,称回路时间t 1,所以在电容上电压V c 达到V i 的峰值时,要经过t 1时间才能反馈回来,使二极管D 截止,这样就会产生过冲,过冲V p 的大小为:V p =∫t 0+t 1t 0A 〔V i (t )-V 0(t )〕/〔C (Z d +Z C )〕d t其中Z d 和Z c 分别为二极管D 和电容C 的阻抗,A 为运算放大器的开环放大倍数。
