WS222C数字显示双温度控制器说明书
温控器说明书
温控器说明书尊敬的用户：感谢您选择使用我们的温控器产品。
为了确保您能正确并方便地使用该产品，我们特别为您撰写了以下说明书。
请在使用前仔细阅读本说明书，并按照操作指南正确操作。
一、产品概述我们的温控器是一款先进的智能控制设备，可实现对温度的精确控制和调节。
采用先进的技术，具备稳定可靠、操作简便的特点。
二、产品特性1. 温度调节范围广泛：本温控器支持调节范围为-10°C至80°C，满足不同环境下的温控需求。
2. 精确度高：采用高精度传感器，温度控制精度可达到±0.5°C，确保温度稳定性。
3. 显示直观：液晶显示屏可直观显示当前温度、设定温度以及相关操作信息。
4. 多种工作模式：支持手动模式和自动模式切换，可根据实际需求进行选择。
5. 时钟功能：具备定时启动和关闭功能，提供更加便利的使用体验。
6. 报警功能：当温度达到设定的上下限值时，温控器会发出警报提醒，确保温度安全。
三、安装步骤1. 请将温控器正确安装在所需控制的设备上，并确保电源连接正常。
2. 打开电源开关，温控器将自动进入工作状态。
3. 根据实际需求，设置温度范围、工作模式以及定时功能。
四、功能操作1. 温度调节：通过旋转控制按钮可以调节设定温度，逆时针旋转降低温度，顺时针旋转提高温度。
2. 工作模式切换：通过长按控制按钮，可实现手动模式和自动模式间的切换。
3. 定时功能设置：按下定时设置键，并依照提示进行相应设置，可以实现定时启动和关闭功能。
五、注意事项1. 请确保温控器的安装牢固，避免受到外力的振动或碰撞。
2. 请勿将温控器接触到水、油等液体，以免损坏设备。
3. 在进行温度调节时，请根据实际需求适度调整，避免过度升温或过度降温。
4. 请勿在高温或湿度较大的环境中使用温控器，以免影响性能和寿命。
5. 请勿随意拆卸温控器，否则会造成设备损坏或安全隐患。
六、故障排除1. 温控器无法启动：请检查电源是否接通，电源线是否连接正常。
WS-200H 触摸式数字温控器说明书
WS-200H 数字显示温控器说明书一、功能特点1. 采用全密封防水专利技术，能在恶劣环境中正常工作。
2. 采用LED 数字显示和２个触摸按键，操作方便，时尚大方。
3. 具有加热恒温控制、探头故障显示、探头开路保护功能。
4. 内置继电器适用于1.5KW 以下加热器负载，超过功率要用交流接触器。
四、设置操作（按键时手指应充分接触按键区，松开按键时手指应离开按键区5mm 以上。
） 1. 开关机操作：按住键3秒钟以上，可开关机，关机时显示“ - - -”。
2. 设置控制温度：（1） 按住键3秒钟以上，显示控制温度，松开手后，闪烁显示控制温度。
（2） 在闪烁显示控制温度时，按键可减少控制温度，按键可增加控制温度。
（3） 6秒钟不按键，自动保存控制温度并返回显示探头温度。
3. 查看和设置参数：（1） 连续按键3次，1秒钟后显示“Ｃ０”，进入输入密码状态。
（2） 按键5次，使显示为“Ｃ５”， 1秒钟后进入顺序显示参数代码和参数值状态：（3） 在闪烁显示参数值时，按键可减少该参数值，按键可增加该参数值。
五、控制原理1. 恒温控制：当探头温度≤（设定的控制温度-回差温度）时，启动加热。
当探头温度≥设定的控制温度时，停止加热。
2. 超温限保护：当探头温度≥120度时，停止加热。
3. 探头开路保护：当探头开路时，停止加热。
六、探头故障自诊断1. 当探头温度高于120℃时，显示“ＨＨ”。
2. 当探头开路或探头温度低于2℃时， 显示“LL ”。
七、安装及使用注意事项1. 探头不要靠近出风口或接触加热器，以免影响正常控温。
2. 探头线不可与电源或控制线捆扎并行、要分开布线。
3. 探头不可长期浸在热水中工作。
4. 刚通电的第1秒钟需要初始化按键，不要触摸按键。
5. 正式使用温控器后，应撕开温控器面板贴膜。
八、温控器配套附件：感温探头1条，安装支架2个，说明书1份。
退出接线原理图。
温度控制器参数说明书
min C 0 15 0
s
C 0 255 0
min C 0 15 0
min C 0 15 0
-
C0 3 0
-
C0 8 0
s
C 0.2 999 20
-
C 0 16 0
°C/°F F -99 99.9 0
°C/°F F -99 99.9 0
ห้องสมุดไป่ตู้
-
C -199 c16 0
-
C c15 800 100
-
C -199 d16 0
IR33 Universal Summary of operating parameters page 2
Unit Type Min. Max. Def. New
Unit Type Min. Max. Def. New
°C/°F F c21 c22 20
°C/°F F c23 c24 40
-
C0 9 2
°C/°F F 0.1 99.9 2.0
°C/°F F 0.1 99.9 2.0
°C/°F F 0 99.9 2.0
-
C -2 2 0.5
-
C0 1 0
s
C 0 255 5
-
C d15 800 100
-
C 1 15 4
-
C0 1 0
-
C 0 11 0
°C/°F C -199 c22 -50 °C/°F C c21 800 110 °C/°F C -199 c24 -50 °C/°F C c23 800 110
Code Parameter P25 Low temperature alarm threshold on probe 1 P26 High temperature alarm threshold on probe 1 P27 Alarm differential on probe 1 P28 Alarm time delay on probe 1 P29 Alarm type on probe 1 (0 = relative, 1 = absolute) P30 Low temperature alarm threshold on probe 2 P31 High temperature alarm threshold on probe 2 P32 Alarm differential on probe 2 P33 Alarm time delay on probe 2 P34 Alarm type on probe 2 (0 = relative, 1 = absolute) c29 Digital input 1 configuration
温控器怎么用温控器使用说明
温控器怎么用温控器使用说明温控器，是指根据工作环境的温度变化，在开关内部发生物理形变，从而产生某些特殊效应，产生导通或者断开动作的一系列自动控制元件，也叫温控开关、温度保护器、温度控制器，简称温控器。
或是通过温度保护器将温度传到温度控制器，温度控制器发出开关命令，从而控制设备的运行以达到理想的温度及节能效果。
下面小编给大家介绍一下“温控器怎么用温控器使用说明”一、温控器怎么用温控器是根据工作环境的温度变化，进行一系列反应的自动控制元件。
温控器通常也被叫做温控开关，温度控制器。
温控器使用很简单，与空调遥控器原理一样，建议用户使用“手动”模式进行调控。
温控器屏幕左侧为设定温度，右侧为室内温度。
室内温度低于设定温度后阀门会开启，高于设定温度后阀门会关闭。
二、温控器使用说明温度设定方法:1.按▲(上键)和▼(下键)按2下，在画面闪动的时候，按▲或▼，可设定希望的温度。
2.偏差温度设定(设定温度与启动温度，温差设定)(上键)与▼(下键)同时按3秒会显示“d1F”字母，按，或▼可以调节温差3.温度矫正方法先按▲，再按电源，3秒后会显示“Cor”继续按3秒会校正为0.0℃(出厂设定为0.0℃，设定范围为士10℃)4.特殊功能调节先▼(下键)按往不动，再按电源，会显示“ty2”继续按3秒，可设定所有的功能，每按一次电源，会显示各种菜单。
“ty2”为温感线感应温度。
5.时段供电温度调节方式按▲(上键)，会显示“stp”继续按3秒，会显示1-5时段显示，出厂1档，设定范围0-5挡6.定时关机设定方法(下键)按住3秒钟，显示“t_t”继续按3秒，在“too 状态，可设定定时关机功能，设定时间范围0-99个小时。
设定时间内正常工作，到了时间自自动关机(出厂设定为0时)如显示“to9”9个小时就会自动关机，设定关机时间，会显显示剩下多少时间，剩余时间显示“t11”就是剩11小时，“t8.5”就剩余8个小时50分钟。
定定时，时间的变动，关机重启的话变成“0”。
温度控制器使用说明书
温度控制器使⽤说明书XMT-6000智能型数字显⽰温度控制器使⽤说明书此产品使⽤前，请仔细阅读说明书，以便正确使⽤，并妥善保存，以便随时参考。
！警告接线警告—如果仪表失效或发⽣错误，可能引起系统故障，安装外部保护电路以防⽌此类事故。
—为防⽌仪表损坏或失效，选⽤适当的保险丝保护电源线及输⼊／输出线以防电流冲击。
仪表供电—为防⽌触电或仪表失效，所有接线⼯作完成后⽅能接通电源。
禁⽌在易燃⽓体附近使⽤—为防⽕、防爆或仪表损坏，禁⽌在易燃、易爆⽓体，排放蒸汽的场所使⽤。
严禁触及仪表内部—为防⽌触电或燃烧，严禁触及仪表内部。
发⽣质量问题请与上海亚泰仪表⼚营销部联系，只有“亚泰”服务⼯程师可以检查内部线路或更换部件，仪表内部有⾼电压，⾼温部件，⾮常危险！严禁改动仪表—为防⽌事故或仪表失效，严禁改动仪表。
保养—为防⽌触电，仪表报废或失效，只有“亚泰”服务⼯程师可以更换部件。
—为保证仪表长期安全使⽤，应定期保养。
仪表内部某些部件可能随使⽤时间的延长⽽损坏。
操作注意断电后⽅可清洗仪表。
清除显⽰器上污渍请⽤软布或棉纸。
显⽰器易被划伤，禁⽌⽤硬物擦拭或触及。
禁⽌⽤螺丝⼑或书写笔等硬物体操作⾯板按键，否则会损坏或划伤按键。
1．产品确认本产品适⽤于注塑、挤出、吹瓶、⾷品、包装、印刷等机械设备；恒温⼲澡、⾦属热处理等设备的温度控制。
本产品的PID参数可以⾃动整定，是⼀种智能化的仪表，使⽤⼗分⽅便，是指针式电⼦调节器、模拟式数显温控仪的最佳更新换代产品。
本产品符合Q/SQG01-1999智能型数字显⽰调节仪标准的要求。
请参照下列代码表确认送达产品是否和您选定的型号完全⼀致。
ＸＭＴ□-□□□□□□□—□①②③④⑤⑥⑦⑧⑨①⾯板尺⼨mm⑤输⼊类型D:96×96 1:热电偶信号E:72×72 2:热电阻信号F:96×48(竖式)；F(H):48×96(横式) ⑥输出类型G:48×48 空:继电器(最⼤1A)②显⽰⽅式V:逻辑电平输出⽤于SSR6:双排显⽰（经济型）B: 继电器(最⼤10A)③控制类型G: 可控硅输出（直接带300W以下负载）0:位式动作⑦分度号3:时间⽐例动作⑧量程下限4:两位PID动作及⾃动整定⑨量程上限7:单相过零脉冲PID及⾃动整定<附件>④限位报警安装⽀架2套，说明书⼀份0:⽆报警1:上限报警(XMTD、XMTF过零脉冲输出、逻辑电平输出，以及XMTG的各型号不能带上限报警)2．安装（5）推紧安装⽀架，使仪表与盘⾯结合牢固，收紧螺钉。

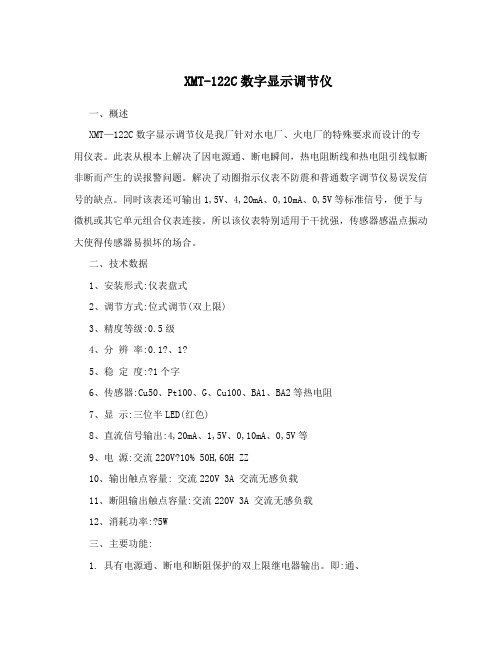

XMT-122C数字显示调节仪
XMT-122C数字显示调节仪一、概述XMT—122C数字显示调节仪是我厂针对水电厂、火电厂的特殊要求而设计的专用仪表。
此表从根本上解决了因电源通、断电瞬间，热电阻断线和热电阻引线似断非断而产生的误报警问题。
解决了动圈指示仪表不防震和普通数字调节仪易误发信号的缺点。
同时该表还可输出1,5V、4,20mA、0,10mA、0,5V等标准信号，便于与微机或其它单元组合仪表连接。
所以该仪表特别适用于干扰强，传感器感温点振动大使得传感器易损坏的场合。
二、技术数据1、安装形式:仪表盘式2、调节方式:位式调节(双上限)3、精度等级:0.5级4、分辨率:0.1?、1?5、稳定度:?1个字6、传感器:Cu50、Pt100、G、Cu100、BA1、BA2等热电阻7、显示:三位半LED(红色)8、直流信号输出:4,20mA、1,5V、0,10mA、0,5V等9、电源:交流220V?10% 50H,60H ZZ10、输出触点容量: 交流220V 3A 交流无感负载11、断阻输出触点容量:交流220V 3A 交流无感负载12、消耗功率:?5W三、主要功能:1. 具有电源通、断电和断阻保护的双上限继电器输出。
即:通、断电和热电阻故障时，第I上限、第II上限均无动作。
2. 具有断阻保护的双上限继电器输出: 传感器或引线损坏时，第I上限、第II上限均无动作，屏幕显示为“1”或“,1”，断阻保护继电器闭合。
只有温度越限时继电器才会动作。
? 其它特殊要求订货时商议。
四、面板介绍:1?上限报警指示灯显示窗口?上限?上限报警指示灯第?上限整定指示灯显示和设定值显示切换 ?上限第?上限整定指示灯?上限调整 ?设和?设值显示切换?上限调整IH?H 显示/设定?设/?设 ?设?设(图一)面板各部分名称布置图五、仪表的使用(图二)仪表尾部接线图(图三)仪表屏开孔尺寸21、按图(二)所示，把电源和信号线正确接入仪表，确认无误后给仪表通电。
2、然后按下列步骤操作:2.1 接通电源。
星河XH-W2028电子数显智能温控器说明书
数字温控器使用说明书 （XH-W2028）
一、快速使用 1、按说明书接好供电和负载，注意切勿超压和过载使用！ 2、★设定模式，按住 Set 5 秒会显示 P0 再按 Set 进入调为 H 加热模式/C 制冷模式 3、★设定所需温度，按一次 Set 屏幕闪烁按上下键直接设定所需温度 4、Rst 是确认键，长按此键可实现开关机功能
五、配套附件（已安装好） 温度传感器 1 条/塑壳支架 2 个/防水后盖挡板 1 个/说明书 1 份
温控器的使用说明书
温控器的使用说明书温控器的使用说明书在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。
只有合格的.技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。
2、本温控器只能按照本公司规定的目的和方法使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。
3、使用前请您详细阅读该说明书。
设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。
4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。
5、温控器在运输时应采用原包装，以免造成机械损坏。
6、温控器不使用时，请进行防潮处理。
7、温控器使用时应注意电源等级（无特殊说明时，一般为AC220V）。
8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。
10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。
11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏Pt100传感器。
12、避免在含有二氧化硫（SO2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。
意控 C12数显智能温控器 说明书
C12数显智能温控器用户使用说明产品简介●C12是一款使用简单的温度控制器。
提供一路开关量输出；2位0.52寸数码管显示，清晰直观，适用于制冷或加热设备的温度控制。
●采用防水面板，防水等级为IP65，可满足大多数环境的使用要求。
一般特性●独有的键盘锁功能，防止人为错误操作，●提供5A阻性负载输出，可选最大30A输出（驱动1.5P压缩机）●可选制冷或加热模式，出厂为制冷模式●欧标开口尺寸（71mm×30mm）；超小尺寸（仪表盘安装方式，占用机箱深度仅55mm）；外型尺寸为75mm×35mm×60mm●出厂配置2米耐低温感温线，NTC温度传感器（进口芯片）注意事项●仪表不准安装在室外，若必要须考虑防护措施。
●使用前请仔细阅读说明书，实际接线以仪表后壳体电路图为准。
●仪表所在位置远离水源、潮湿、振动、高温。
●仪表安装、调试、维修时，应由专业人员处理。
●传感器严禁直接浸入水中，若需测量水温，传感器一定要考虑防护措施。
●仪表供电电压应与机器上标注电压一致。
●确保输出继电器不过载，必要时可串接中间继电器或保险管。
注：本公司产品可能进行升级和改进，说明书提供的技术参数与仪表实际参数可能有所出入。
面板示意图按键说明：调节数据时，向上调节键调节数据时，向下调节键调节完成后，确认键指示灯说明：OUT 制冷或加热工作时，指示灯亮打开/关闭键盘锁说明：键盘锁“oF ”状态时只能观察各种数据，但无法修改。
建议用户平时锁上键盘锁，防止无关人员使用，以免造成不必要的损失。
修改温度设定值（确认键盘锁为on 状态）说明：制冷模式下，当实测温度降至所设定温度时，压机停止工作。
制热模式下，当加热时温度升至设定温度时停止加热。
出厂设置为18℃，调节范围为39℃～+39℃。
修改温度回差值（确认键盘锁为on 状态）说明：回差表示温度的变化区间，制冷模式下：当实测温度回升到温度设定值+回差值时，压缩机工作开始制冷；加热模式下：当实测温度降至温度设定值回差值时，加热开始工作。
温控器使用说明书
规格说明：◆面板尺寸：75×35(单位：mm) ◆建议安装孔尺寸：71×30(单位：mm) ◆外壳：阻燃ABS 塑料◆防护等级：IP45 ◆使用环境：◇工作环境温度：－10℃～+60℃；◇工作环境相对湿度：20％～85％(不凝露)。
◆主要功能及电参数：◇电源电压：12VAC/VDC；◇电源功耗：≤5W；◇温度测量范围:-40℃～+50℃；◇测量精度：±l℃；◇分辩率：1℃；◇开机延时保护时间：0～9min ◇高低温报警设置范围：O℃～20℃并可以取消；◇温度校正范围：-5℃～+5℃；◇除霜周期：0～99h；◇除霜时间：0～99min ◇压缩机输出接点：10A 240VAC；除霜输出接点：10A 240VAC；◇传感器：NTC 103AT。
参数设定操作：◆修改参数值操作：◇按住[Set]键3S 进入参数项选择模式，设置指示灯亮；LED 显示某一参数项；◇按[▲]或[▼]键选择参数项（F1�6�7�6�7F7)，按[▲]增加，按[▼]减少，再按[Set]键显示相应参数项的参数值；◇按住[Set]键不松手，同时再按一下[▲]键或[▼]键改变参数值，如连续按[▲]或[▼]键不放，参数值自动快速增大或减小；松开[Set]键，单按[▲]或[▼]键选择下一个参数项，按住[Set]键不松手，同时再按一下[▲]键或[▼] 键改变参数值，重复以上步骤进行所有参数值的设定；◇所有参数设定完毕，按一下[Rst]键保存所有设定值，返回温度测量状态设置指示灯灭。
若30S 后无键操作，机器自动存储设定值并返回温度测量状态，设置指示灯灭。
若在参数设定完成后30S 内未按[Rst]键保存就断电，机器仍按原来的参数值运行。
◆查看参数值操作：◇按一下[▲]键，显示已设定上限值2S，返回当前温度显示状态；◇按一下[▼]键，显示已设定下限值2S，返回当前温度显示状态；◇按一下[Set]键，显示已设定除霜间隔、最大除霜时间各2S，返回当前温度显示状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WS-222C数字显示双温度控制器说明书
一、功能特点
1.伟森WS-222C型温控器采用触摸按键，内置电源和继电器，一体化智能控制。
2.具有双温度数字显示，双温度控制，压缩机延时启动保护、探头温度校准、探头故障自
诊断等功能。
3.适用于直冷双压缩机1匹以下机型。
二、主要技术参数
1.电源电压：110～240VAC
2.温度探头：：NTC，2条，2米长
3.温度显示范围：-45～66℃，精度±1℃
4.控温温度范围：-45～45℃，出厂值：0℃
5.继电器触点容量：压缩机：30A/240VAC
6.外观尺寸：142×41×68 mm（长×宽×深），安装开孔尺寸：137×32 mm（长×宽）
7.工作环境温度：-10～60℃；
8.参数表：
参数代码参数名称可调范围出厂值E1 冷藏控制温度下限（度）-45～E2 -20
E2 冷藏控制温度上限（度）E1～45 20
E3 冷藏回差温度（度）1～10 4
E4 冷藏延时启动时间（分钟）0～5 3
E5 冷藏探头温度校准（度）-10～10 0
F1 冷冻控制温度下限（度）-45～F2 -20
F2 冷冻控制温度上限（度）F1～45 20
F3 冷冻回差温度（度）1～10 4
F4 冷冻延时启动时间（分钟）0～5 3
F5 冷冻探头温度校准（度）-10～10 0
三、指示灯
1.制冷指示灯：压缩机工作，制冷灯亮；压缩机延时启动，制冷灯闪烁；压缩机停止，
制冷灯熄。
四、设置操作（注：按键时松开手时间小于1秒为“连续按键”）1.开机/关机操作：
长按住键3秒钟以上可分别选择冷藏和冷冻的开机/关机。
显示“- - -”为关机状态。
2.设置控制温度：
(1)长按住键3秒钟，显示冷藏控制温度，松开手后，闪烁显示冷藏控制温度。
(2)按住按或键可改变冷藏控制温度。
(3)不按键3秒钟后，接着闪烁显示冷冻控制温度。
(4)按住按或键可改变冷冻控制温度。
(5)不按键3秒钟后，返回显示探头温度。
3.查看和设置参数(密码“53”)：连续按键5次、再连续按键3次，可进入自动依
序显示参数代码和参数值状态：
●按或键可修改对应参数代码的参数值。
●不按键，3秒后显示下一组参数代码和参数值。
●显示到最后参数代码和参数值，不按键，3秒后退出。
4.恢复参数出厂值(密码“55”)：连续按键5次、再连续按键5次，所有参数恢复
成出厂值，显示闪烁一下返回。
五、控制原理
1.恒温控制：当探头温度≥设定控制温度+回差温度，而且通电后压缩机的停机时间大于
延时启动时间时，压缩机启动制冷；当探头温度≤设定的控制温度，压缩机就停止制冷。
2.压缩机保护：每次停机时间必须超过延时启动时间才可以启动；首次通电两个压缩机会
错开5秒钟开机；出现超温限时压缩机将停机。
3.指示灯：压缩机延时启动时灯闪烁，制冷时灯亮，恒温时灯熄灭。
六、探头故障自诊断
1.当探头短路（或库温大于66℃）时，显示“ＨＨ”，压缩机停机。
2.当探头开路（或库温低于-45℃）时，显示“ＬＬ”，压缩机停机。
七、安装及使用注意事项
1.探头不要靠近蒸发器出风口或接触蒸发器，以免影响正常控温。
2.探头线不可与电源或控制线捆扎并行、要分开布线。
3.刚通电时不要触摸按键，并保持面板清洁。
八、温控器配套附件：
1.温度探头2条，安装支架2个，说明
书1份。
E1 -20 E2 20 ……F5 00 退出
接线原理图。
