电器原理与应用_课后问题

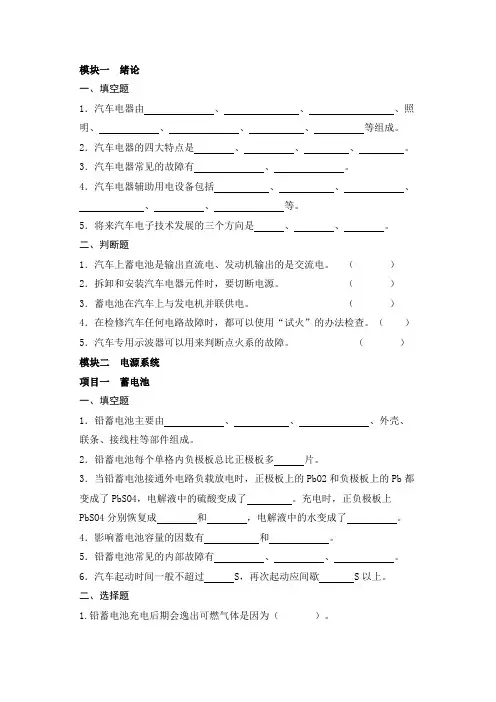

课后习题_汽车电气设备与维修
模块一绪论一、填空题1．汽车电器由、、、照明、、、、等组成。
2．汽车电器的四大特点是、、、。
3．汽车电器常见的故障有、。
4．汽车电器辅助用电设备包括、、、、、等。
5．将来汽车电子技术发展的三个方向是、、。
二、判断题1．汽车上蓄电池是输出直流电、发动机输出的是交流电。
（）2．拆卸和安装汽车电器元件时，要切断电源。
（）3．蓄电池在汽车上与发电机并联供电。
（）4．在检修汽车任何电路故障时，都可以使用“试火”的办法检查。
（）5．汽车专用示波器可以用来判断点火系的故障。
（）模块二电源系统项目一蓄电池一、填空题1．铅蓄电池主要由、、、外壳、联条、接线柱等部件组成。
2．铅蓄电池每个单格内负极板总比正极板多片。
3．当铅蓄电池接通外电路负载放电时，正极板上的PbO2和负极板上的Pb都变成了PbSO4，电解液中的硫酸变成了。
充电时，正负极板上PbSO4分别恢复成和，电解液中的水变成了。
4．影响蓄电池容量的因数有和。
5．铅蓄电池常见的内部故障有、、。
6．汽车起动时间一般不超过 S，再次起动应间歇 S以上。
二、选择题1.铅蓄电池充电后期会逸出可燃气体是因为（）。
A.电解液温度超过100℃B.极板表面有气泡冒出C.电解液被充电电流搅动2.充电时，电解液内不时有褐色物质泛起，说明（）。
A.电池有硫化故障B.电池有自放电产生花C.电池有活性物质脱落3.橡胶壳蓄电池电解液液面高度应为（）。
A.超出最高刻度B.低于最低刻度C.在最高刻度与最低刻度之间4.内装式电池密度计是通过观察显示窗的（）来判断电池电量及极性的。
A.颜色B.刻度C.亮度三、判断题1．蓄电池只能对外放电不能对其充电。
（）2．发电机正常运转时，蓄电池供给点火系、起动系用电。
（）3．蓄电池在汽车上与发电机并联供电。
（）4．蓄电池的电解液为相对密度为1.84的纯硫酸。
（）5．正负极板上的活性物质都是二氧化铅（PbO2 ）。
（）6．铅蓄电池的端电压随着放电时间的延长而降低。

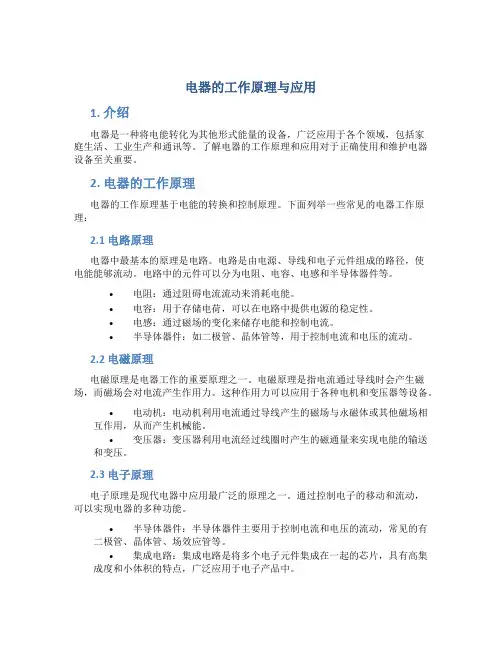

电器的工作原理与应用
电器的工作原理与应用1. 介绍电器是一种将电能转化为其他形式能量的设备，广泛应用于各个领域，包括家庭生活、工业生产和通讯等。
了解电器的工作原理和应用对于正确使用和维护电器设备至关重要。
2. 电器的工作原理电器的工作原理基于电能的转换和控制原理。
下面列举一些常见的电器工作原理：2.1 电路原理电器中最基本的原理是电路。
电路是由电源、导线和电子元件组成的路径，使电能能够流动。
电路中的元件可以分为电阻、电容、电感和半导体器件等。
•电阻：通过阻碍电流流动来消耗电能。
•电容：用于存储电荷，可以在电路中提供电源的稳定性。
•电感：通过磁场的变化来储存电能和控制电流。
•半导体器件：如二极管、晶体管等，用于控制电流和电压的流动。
2.2 电磁原理电磁原理是电器工作的重要原理之一。
电磁原理是指电流通过导线时会产生磁场，而磁场会对电流产生作用力。
这种作用力可以应用于各种电机和变压器等设备。
•电动机：电动机利用电流通过导线产生的磁场与永磁体或其他磁场相互作用，从而产生机械能。
•变压器：变压器利用电流经过线圈时产生的磁通量来实现电能的输送和变压。
2.3 电子原理电子原理是现代电器中应用最广泛的原理之一。
通过控制电子的移动和流动，可以实现电器的多种功能。
•半导体器件：半导体器件主要用于控制电流和电压的流动，常见的有二极管、晶体管、场效应管等。
•集成电路：集成电路是将多个电子元件集成在一起的芯片，具有高集成度和小体积的特点，广泛应用于电子产品中。
3. 电器的应用电器在日常生活和工业生产中有许多应用，下面列举一些常见的应用场景：3.1 家庭生活电器在家庭生活中起到了至关重要的作用，让我们的生活更加便利和舒适。
常见的家用电器有：•冰箱：用于冷藏和保鲜食物。
•洗衣机：用于清洗衣物。
•空调：用于调节室内温度。
•电视：用于观看电视节目和影片。
•灯具：提供照明。
3.2 工业生产电器在工业生产中扮演着重要角色，帮助提高生产效率和质量。
以下是一些工业生产中常见的电器应用：•电动机：驱动生产线和机器设备。
电气控制与PLC应用技术--习题参考答案第1章习题答案
第1章习题参考答案1.答:低压电器的定义:根据外界特定的信号和要求，自动或手动接通和断开电路，实现对电路或非电对象的切换、控制、保护、检测、变换和调节用的电气元件统称为电器。
常用的低压电器:控制电器有接触器、继电器、起动器、主令电器等。
配电电器有断路器、熔断器、刀开关等。
执行电器有电磁铁、电磁阀、电磁离合器等。
2.答:根据交流电磁机构的吸力特性和直流电磁机构的吸力特性,对于一般的交流电磁机构，在线圈通电而衔铁尚未吸合瞬间，电流将达到吸合后额定电流的几倍甚至十几倍,而直流电磁机构中衔铁闭合前后激磁线圈的电流不变3.答:机械性拉弧、双断口灭弧、磁吹灭弧、灭弧栅灭弧、利用有机固体介质的狭缝灭弧、利用真空灭弧。
4.答：主要有触点系统、灭弧系统、各种脱扣器和开关机构等组成。
脱扣器包括过电流脱扣器、失压（欠压）脱扣器、热脱扣器、分励脱扣器和自由脱扣结构。
开关是靠操作机构手动或电动合闸的。
触点闭合后，自由脱扣器机构将触点锁在合闸位置上。
当电路发生故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸，实现保护作用。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路；当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作；当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作；分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
5.答：对于单相交流电磁机构，由于磁通是交变的，当磁通过零时吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开。
磁通过零后吸力增大，当吸力大于反力时，衔铁又吸合。
由于交流电源频率的变化，衔铁的吸力随之每个周波二次过零，因而衔铁产生强烈振动与噪声，甚至使铁芯松散。
因此交流接触器铁芯端面上都安装一个铜制的分磁环（或称短路环），使铁芯通过2个在时间上不相同的磁通Φ1和Φ2，作用在衔铁上的力是F1+F2的合力F，合力始终超过其反力，衔铁的振动现象就消失了。
组合电器基本原理及应用
组合电器基本原理及应用组合电器基本原理及应用组合电器是指由多种电气元件和器件组合而成的电器设备。
它们通过列联、并联或串并联等方式将各种功能相互结合，以实现多种功能的电气设备。
组合电器的基本原理包括电路原理、各种器件的基本原理和组合电器的工作原理。
电路原理是组合电器的基础。
电路原理主要包括电压、电流、电阻、电感和电容等基本概念，以及欧姆定律、基尔霍夫定律和电耦合等基本电路分析方法。
通过电路原理的应用，可以建立各种不同功能的电路，如电源电路、信号处理电路、控制电路等。
各种器件的基本原理是组合电器实现各种功能的基础。
常见的器件包括开关、继电器、电容器、电感器和半导体器件等。
开关是控制电流通断的器件，通过控制开关的状态，可以实现电路的开关控制功能。
继电器是一种将电信号转换为机械运动的器件，它可以实现电路的远距离控制。
电容器和电感器可以储存电能和释放电能，用于实现电路的能量传递和变换。
半导体器件是现代电子技术的基石，它可以实现信号的放大、调制、变换和处理等功能。
组合电器的工作原理是指由多个电器元件组合而成的电器设备的工作原理。
常见的组合电器包括电动机控制器、发电机保护装置、变压器保护装置和自动控制装置等。
电动机控制器是用来控制和保护电动机的装置，它通过控制电动机的起动、停止、正反转等运动特性，实现对电动机的控制。
发电机保护装置用来保护发电机的正常运行，防止因超负荷、过载、短路等故障而损坏。
变压器保护装置则用于保护变压器的安全运行，防止过载、短路、电压异常等故障。
自动控制装置通过控制各种信号的输入和输出，实现自动化控制系统的功能，如自动调节、自动检测、自动诊断等。
组合电器的应用非常广泛。
在工业生产中，组合电器广泛应用于电机控制、发电机保护、电压变换和自动化控制等领域。
在家庭生活中，组合电器则用于电灯控制、空调、电视、洗衣机、冰箱等家电设备的控制和保护。
在信息通信领域，组合电器则应用于通信设备的控制、调制解调、信号放大和滤波等。

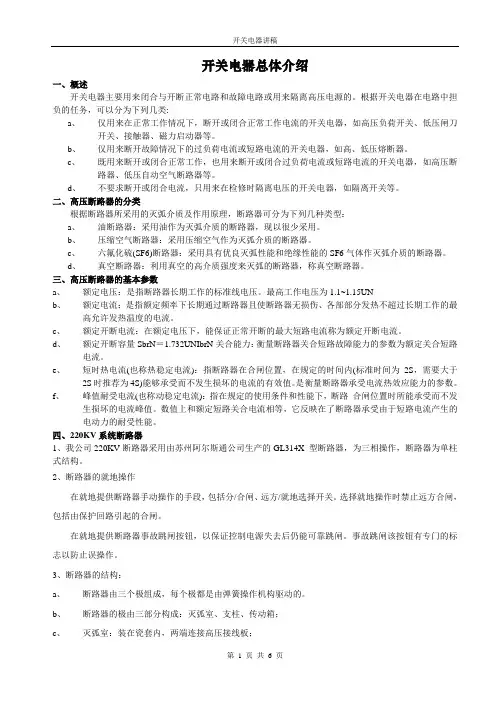

电气开关原理及应用
开关电器总体介绍一、概述开关电器主要用来闭合与开断正常电路和故障电路或用来隔离高压电源的。
根据开关电器在电路中担负的任务，可以分为下列几类:a、仅用来在正常工作情况下，断开或闭合正常工作电流的开关电器，如高压负荷开关、低压闸刀开关、接触器、磁力启动器等。
b、仅用来断开故障情况下的过负荷电流或短路电流的开关电器，如高、低压熔断器。
c、既用来断开或闭合正常工作，也用来断开或闭合过负荷电流或短路电流的开关电器，如高压断路器、低压自动空气断路器等。
d、不要求断开或闭合电流，只用来在检修时隔离电压的开关电器，如隔离开关等。
二、高压断路器的分类根据断路器所采用的灭弧介质及作用原理，断路器可分为下列几种类型：a、油断路器：采用油作为灭弧介质的断路器，现以很少采用。
b、压缩空气断路器：采用压缩空气作为灭弧介质的断路器。
c、六氟化硫(SF6)断路器：采用具有优良灭弧性能和绝缘性能的SF6气体作灭弧介质的断路器。
d、真空断路器：利用真空的高介质强度来灭弧的断路器，称真空断路器。
三、高压断路器的基本参数a、额定电压：是指断路器长期工作的标准线电压。
最高工作电压为1.1~1.15UNb、额定电流：是指额定频率下长期通过断路器且使断路器无损伤、各部部分发热不超过长期工作的最高允许发热温度的电流。
c、额定开断电流：在额定电压下，能保证正常开断的最大短路电流称为额定开断电流。
d、额定开断容量SbrN＝1.732UNIbrN关合能力：衡量断路器关合短路故障能力的参数为额定关合短路电流。
e、短时热电流(也称热稳定电流)：指断路器在合闸位置，在规定的时间内(标准时间为2S，需要大于2S时推荐为4S)能够承受而不发生损坏的电流的有效值。
是衡量断路器承受电流热效应能力的参数。
f、峰值耐受电流(也称动稳定电流)：指在规定的使用条件和性能下，断路合闸位置时所能承受而不发生损坏的电流峰值。
数值上和额定短路关合电流相等，它反映在了断路器承受由于短路电流产生的电动力的耐受性能。
电器智能化原理及应用课件
智能养殖
通过智能饲喂、环境监控等技术，实 现养殖过程的自动化、智能化，提高 养殖效率和动物健康水平。
农业信息化
通过信息化手段，实现农业资源的整 合和优化配置，提高农业管理和服务 的效率和水平。
智能交通
智能信号控制
利用物联网、大数据等技术，实现交通信号的智能化控制 ，提高道路通行效率和缓解交通拥堵现象。
04
电器智能化挑战与解决方案
技术挑战
01
02
03
数据处理能力
随着电器智能化程度的提 高，需要处理的数据量越 来越大，对数据处理能力 提出了更高的要求。
通信协议与标准
不同品牌和型号的智能电 器之间需要进行数据交换 和协同工作，需要统一的 通信协议和标准。
人工智能技术
实现智能化的关键在于人 工智能技术，包括机器学 习、深度学习等，需要不 断更新和优化算法。
微处理器技术
微处理器技术是实现电器智能化的核心，能够将传感器采 集的数据进行处理、分析和决策，从而实现电器的自动化 控制和智能化管理。
微处理器技术的应用范围广泛，包括智能家电、智能家居 、智能机器人等领域，如智能电视能够通过微处理器技术 实现语音识别和图像识别，智能冰箱能够通过微处理器技 术实现食品管理。
智能化和便捷化。
工业自动化
电器智能化将推动工业自动化的 发展，提高生产效率和降低成本
。
智慧城市
电器智能化将在智慧城市建设中 发挥重要作用，提升城市管理和
服务水平。
社会影响
提高生活品质
电器智能化将为人们的生活带来更多便利，提高 生活品质和幸福感。
促进经济发展
电器智能化将带动相关产业的发展，促进经济的 增长和就业的增加。
VS
电气控制与PLC课后习题答案
电气控制与PLC课后习题答案第一章1-4熔断器的额定电流，熔体的额定电流和熔体的极限分断电流三者有何区别？熔断器的额定电流是指熔断器长期工作时，设备部件温升不超过规定值时所能承受大的电流；熔体的额定电流是熔体长期工作而不致熔断的电流；熔体的极限分断电流是指在规定的额定电压和功率因数的条件下，能分断的最大电流值，在电路中出现的最大电流值一般指短路电流值1-8热继电器与熔断器的作用有何不同？（1-9热继电器在电路中的作用是什么？）在电器控制中，熔断器使用时串联在电路中，当电路或用电设备发生短路或过载时，熔体能自身熔断，切断电路，阻止事故蔓延，因而能实现短路或过载保护，无论是在强电系统或弱电系统中都得到广泛的应用。
热继电器是利用电流的热效应原理工作的电器，用于三相异步电动机的长期过载保护1-10时间继电器与中间继电器在电路中各起什么作用？时间继电器起到延时的作用中间继电器起到中间放大的作用1-12什么是主令电器，常用的主令电器有哪些？主令电器是用来发布命令，改变控制系统工作状态的电器，它可以直接作用于控制电路，也可以通过电磁式电器的转换对电路实现控制，其主要类型有按钮，行程开关，万能转换开关，主令控制器，脚踏开关等1-13接触器的作用是什么？接触器是用来频繁地接通或断开交直流主电路或大容量控制电路等大电流电路1-16接触器是怎样选择的？主要考虑哪些因素？①接触器的类型选择②额定电压的选择③额定电流的选择④吸引线圈额定电压选择⑤接触器触头数量，种类选择；（其中③④为主要指标）第二章2-1自锁环节怎样组成？它起什么作用?并具有什么功能？自锁是由命令它通电的主令电器的常开触点与本身的常开触点相并联组成（有两个元件并联在一起的），这种由接触器（继电器）本身的触点来使其线圈长期保持通电的环节叫“自锁”环节“自锁”环节具有对命令的“记忆”功能，当启动命令下达后，能保持长期通电即长动，而当停机命令或停电出现后失去自锁不会自行启动，又叫零压保护，防止电源电压恢复时，电动机突然启动运转，造成设备和人身事故2-2什么是互锁环节，它起到什么作用？互锁是指生产机械或自动生产线不同的运动部件之间互相制约，又称为联锁控制。
档位电器的原理和应用
档位电器的原理和应用1. 档位电器的基本原理档位电器是一种通过切换不同的档位来改变电器设备的工作方式或性能的装置。
它们通常包括多个档位，每个档位对应不同的工作模式或参数设置。
档位电器的基本原理是通过切换电路中的不同元件或改变电路参数来实现不同的功能。
2. 档位电器的种类档位电器可以用于多种不同的电器设备，以下是一些常见的档位电器的种类：2.1 档位开关档位开关是最常见的档位电器之一，它通常用于控制电器设备的开关状态。
档位开关通常具有多个档位，每个档位对应设备的不同工作状态或功能。
例如，风扇的档位开关可以控制风扇的转速，灯光的档位开关可以控制灯光的亮度。
2.2 档位调节器档位调节器可以用于调节电器设备的某个参数。
例如，音响设备通常配有一个音量调节器，它可以通过不同的档位来调节音响的音量大小。
空调设备通常配有一个温度调节器，它可以通过不同的档位来调节空调的制冷效果。
2.3 档位选择器档位选择器允许用户从多个选项中选择一个合适的档位。
例如，收音机通常配有一个调频调谐器，它可以通过不同的档位来选择不同的收音频率。
洗衣机通常配有一个洗涤程序选择器，它可以通过不同的档位来选择不同的洗涤模式。
3. 档位电器的应用场景档位电器在各种电器设备中都有广泛的应用。
以下是一些常见的档位电器的应用场景：3.1 家用电器档位电器在家用电器中的应用非常广泛。
例如，电磁炉通常配有一个火力调节器，它可以通过不同的档位来控制炉子的加热功率。
微波炉通常配有一个时间选择器，它可以通过不同的档位来选择不同的加热时间。
3.2 汽车档位电器在汽车上也有很多应用。
例如，汽车的变速器通常具有多个档位，驾驶员可以通过选择不同的档位来改变车辆的速度和扭矩输出。
汽车的空调系统通常配有一个空调调节器，它可以通过不同的档位来调节空调的制冷效果。
3.3 工业设备档位电器在工业设备中的应用也非常广泛。
例如，机床的进给系统通常配有一个进给速度调节器，它可以通过不同的档位来控制工件的进给速度。
2023年大学_电气控制与PLC应用技术(黄永红著)课后答案
2023年电气控制与PLC应用技术(黄永红著)课后答案电气控制与PLC应用技术(黄永红著)内容简介前言第1章常用低压电器1.1低压电器的定义、分类1.2电磁式电器的组成与工作原理1.2.1电磁机构1.2.2触点系统1.2.3灭弧系统1.3接触器1.3.1接触器的组成及工作原理1.3.2接触器的分类1.3.3接触器的主要技术参数1.3.4接触器的选择与使用1.3.5接触器的图形符号与文字符号1.4继电器1.4.1继电器的分类和特性1.4.3时间继电器1.4.4热继电器1.4.5速度继电器1.4.6固态继电器1.5主令电器1.5.1控制按钮1.5.2行程开关1.5.3接近开关1.5.4万能转换开关1.6信号电器1.7开关电器1.7.1刀开关1.7.2低压断路器1.8熔断器1.8.1熔断器的结构和工作原理 1.8.2熔断器的类型1.8.3熔断器的主要技术参数 1.8.4熔断器的选择与使用1.9.1电磁铁1.9.2电磁阀1.9.3电磁制动器习题与思考题第2章基本电气控制电路2.1电气控制电路的绘制原则及标准2.1.1电气图中的图形符号及文字符号2.1.2电气原理图的绘制原则2.1.3电气安装接线图2.1.4电气元件布置图2.2交流电动机的基本控制电路2.2.1三相笼型异步电动机直接起动控制电路 2.2.2三相笼型异步电动机减压起动控制电路 2.2.3三相绕线转子异步电动机起动控制电路 2.2.4三相笼型异步电动机制动控制电路2.2.5三相笼型异步电动机调速控制电路2.2.6组成电气控制电路的基本规律2.2.7电气控制电路中的保护环节2.3典型生产机械电气控制电路的分析2.3.1电气控制电路分析的基础2.3.2电气原理图阅读分析的方法与步骤 2.3.3c650型卧式车床电气控制电路的分析 2.4电气控制电路的一般设计法2.4.1一般设计法的主要原则2.4.2一般设计法中应注意的问题2.4.3一般设计法控制电路举例习题与思考题第3章可编程序控制器概述3.1plc的产生及定义3.1.1plc的产生3.1.2plc的定义3.2plc的发展与应用3.2.1plc的发展历程3.2.2plc的发展趋势3.2.3plc的应用领域3.3plc的特点3.4plc的分类3.4.1按结构形式分类3.4.2按功能分类3.4.3按i/o点数分类3.5plc的硬件结构和各部分的作用3.6plc的工作原理3.6.1plc控制系统的组成3.6.2plc循环扫描的工作过程3.6.3plc用户程序的工作过程3.6.4plc工作过程举例说明3.6.5输入、输出延迟响应3.6.6plc对输入、输出的处理规则习题与思考题第4章 s7-200 plc的系统配置与接口模块 4.1s7-200 plc控制系统的基本构成4.2s7-200 plc的输入/输出接口模块4.2.1数字量模块4.2.2模拟量模块4.2.3s7-200 plc的智能模块4.3s7-200 plc的系统配置4.3.1主机加扩展模块的最大i/o配置4.3.2i/o点数的扩展与编址4.3.3内部电源的负载能力4.3.4plc外部接线与电源要求习题与思考题第5章 s7-200 plc的基本指令及程序设计 5.1s7-200 plc的编程语言5.2s7-200 plc的数据类型与存储区域5.2.1位、字节、字、双字和常数5.2.2数据类型及范围5.2.3数据的存储区5.3s7-200 plc的编程元件5.3.1编程元件5.3.2编程元件及操作数的寻址范围5.4寻址方式5.5程序结构和编程规约5.5.1程序结构5.5.2编程的一般规约5.6s7-200 plc的基本指令5.6.1位逻辑指令5.6.2立即i/o指令5.6.3逻辑堆栈指令5.6.4取反指令和空操作指令5.6.5正/负跳变触点指令5.6.6定时器指令5.6.7计数器指令5.6.8比较指令5.6.9移位寄存器指令5.6.10顺序控制继电器指令5.7典型控制环节的plc程序设计5.7.1单向运转电动机起动、停止控制程序5.7.2单按钮起动、停止控制程序5.7.3具有点动调整功能的电动机起动、停止控制程序 5.7.4电动机的正、反转控制程序5.7.5大功率电动机的星-三角减压起动控制程序5.7.6闪烁控制程序5.7.7瞬时接通/延时断开程序5.7.8定时器、计数器的扩展5.7.9高精度时钟程序5.7.10多台电动机顺序起动、停止控制程序 5.7.11故障报警程序5.8梯形图编写规则习题与思考题第6章 s7-200 plc的功能指令及使用6.1s7-200 plc的基本功能指令6.1.1数据传送指令6.1.2数学运算指令6.1.3数据处理指令6.2程序控制指令6.2.1有条件结束指令6.2.2暂停指令6.2.3监视定时器复位指令6.2.4跳转与标号指令6.2.5循环指令6.2.6诊断led指令6.3局部变量表与子程序6.3.1局部变量表6.3.2子程序6.4中断程序与中断指令6.4.1中断程序6.4.2中断指令6.5pid算法与pid回路指令6.5.1pid算法6.5.2pid回路指令6.6高速处理类指令6.6.1高速计数器指令6.6.2高速脉冲输出指令习题与思考题第7章 plc控制系统设计与应用实例 7.1plc控制系统设计的内容和步骤 7.1.1plc控制系统设计的内容7.1.2plc控制系统设计的步骤7.2plc控制系统的硬件配置7.2.1plc机型的选择7.2.2开关量i/o模块的'选择7.2.3模拟量i/o模块的选择7.2.4智能模块的选择7.3plc控制系统梯形图程序的设计7.3.1经验设计法7.3.2顺序控制设计法与顺序功能图7.4顺序控制梯形图的设计方法7.4.1置位、复位指令编程7.4.2顺序控制继电器指令编程7.4.3具有多种工作方式的顺序控制梯形图设计方法7.5plc在工业控制系统中的典型应用实例7.5.1节日彩灯的plc控制7.5.2恒温控制7.5.3基于增量式旋转编码器和plc高速计数器的转速测量习题与思考题第8章 plc的通信及网络8.1siemens工业自动化控制网络8.1.1siemens plc网络的层次结构8.1.2网络通信设备8.1.3通信协议8.2s7-200串行通信网络及应用8.2.1s7系列plc产品组建的几种典型网络8.2.2在编程软件中设置通信参数8.3通信指令及应用8.3.1网络读、写指令及应用8.3.2自由口通信指令及应用习题与思考题第9章 step7-micro/win编程软件功能与使用 9.1软件安装及硬件连接9.1.1软件安装9.1.2硬件连接9.1.3通信参数的设置和修改9.2编程软件的主要功能9.2.1基本功能9.2.2主界面各部分功能9.2.3系统组态9.3编程软件的使用9.3.1项目生成9.3.2程序的编辑和传送9.3.3程序的预览与打印输出9.4程序的监控和调试9.4.1用状态表监控程序9.4.2在run方式下编辑程序9.4.3梯形图程序的状态监视9.4.4选择扫描次数9.4.5s7-200的出错处理附录附录a常用电器的图形符号及文字符号附录b特殊继电器(sm)含义附录c错误代码附录ds7-200可编程序控制器指令集附录e实验指导书附录f课程设计指导书附录g课程设计任务书附录h台达pws1711触摸屏画面编辑简介参考文献电气控制与PLC应用技术(黄永红著)目录《电气控制与plc应用技术》从实际工程应用和教学需要出发，介绍了常用低压电器和电气控制电路的基本知识;介绍了plc的基本组成和工作原理;以西门子s7-200 plc为教学机型，详细介绍了plc的系统配置、指令系统、程序设计方法与编程软件应用等内容;书中安排了大量工程应用实例，包括开关量控制、模拟量信号检测与控制、网络与通信等具体应用程序。
机电课后习题
第一章气控制系统电常用器件1.电磁式继电器主要由哪几部分组成？各部分的作用是什么？电磁式低压电器是最常用的低压电器，由三部分组成，触头灭弧装置电磁机构触头的作用：触头是一切有触点电器的执行部件。
这些电器通过触头的工作来接通或断开被控制电路。
灭弧装置的作用：灭弧就是把电弧拉长，把电弧变短。
电弧的存在既妨碍了电路及时可靠的分断，又会使触头受到损伤。
必须采取适当且有效的措施，以保护触头系统，降低它的损伤，提高它的分断能力，从而保证整个电器的工作安全可靠。
电磁机构的作用：电磁式低压电气的感测部件，它的作用是将电磁能量转换成机械能量，带动触点工作使之闭合或断开，从而实现电路的接通或分断。
4．常用的灭弧方法有哪些？多断点灭弧磁吹式灭弧灭弧罩灭弧柵5.接触器的作用是什么？定义：接触器是用来频繁地、远距离地接通或分断电动机主电路或其他负载电路的自动控制电器。
用途：1.控制电动机的起动、反转、制动和调速等。
2.控制电动机主电路和大电流电路的通断的开关电器。
8.热继电器在电路中的作用是什么？作用：当三相交流电动机出现长期带负荷欠电压运行、长期过载运行以及长期单相运行等不正常情况时，会导致电动机绕组严重过热乃至烧坏。
用于电动机的过载保护:热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，实现三相交流电动机的过载保护。
11.中间继电器与接触器有何异同？定义：1.中间继电器是一种电压继电器在控制电路中起信号传递、放大、切换和逻辑控制等作用的继电器称作中间继电器。
主要用于扩展触点数量，实现逻辑控制。
2.接触器是用来频繁地、远距离地接通或分断电动机主电路或其他负载电路的自动控制电器。
中间继电器和接触器的区别：相同点：输入信号都是电压，都是利用电磁机构的工作原理进行工作的。
不同点：1.中间继电器用于小电流的控制电路，在控制电路中起信号传递、放大、翻转和分路等作用，主要用来扩展触点数量，实现逻辑控制。
2.接触器用于频繁地、远距离地接通或分断电动机主电路或其他负载电路。
