【KR3010277330000S】图像设计的显示面板【专利】
【CN109872637A】一种显示面板及其制作方法、显示装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910260187.1(22)申请日 2019.04.02(71)申请人 深圳市华星光电半导体显示技术有限公司地址 518132 广东省深圳市光明新区公明街道塘明大道9-2号(72)发明人 魏锋 李金川 (74)专利代理机构 深圳翼盛智成知识产权事务所(普通合伙) 44300代理人 黄威(51)Int.Cl.G09F 9/30(2006.01)(54)发明名称一种显示面板及其制作方法、显示装置(57)摘要本申请涉及一种显示面板及其制作方法、显示装置，该显示面板包括：导线层，导线层包括绑定区和非绑定区；设置于导线层上的基板，基板上设置有导通孔；设置于基板上的扫描线、数据线和电源连接线，其中，扫描线、数据线以及电源连接线经导通孔连接至绑定区。
通过这种方式，将显示面板的绑定区设计至基板的非发光面，以缩小显示设备的边框区域，有利于实现窄边框显示。
权利要求书1页 说明书6页 附图5页CN 109872637 A 2019.06.11C N 109872637A权 利 要 求 书1/1页CN 109872637 A1.一种显示面板，其特征在于，包括：导线层，所述导线层包括绑定区和非绑定区；设置于所述导线层上的基板，所述基板上设置有导通孔；设置于所述基板上的扫描线、数据线和电源连接线，其中，所述扫描线、所述数据线以及所述电源连接线经所述导通孔连接至所述绑定区。
2.根据权利要求1所述的显示面板，其特征在于，所述导通孔为若干个，若干个所述导通孔位于所述基板上，且与所述扫描线、所述数据线和所述电源连接线的设置位置对应。
3.根据权利要求2所述的显示面板，其特征在于，所述绑定区为若干个，所述扫描线、所述数据线以及所述电源连接线经所述导通孔分别与距离最近的所述绑定区连接。
4.根据权利要求3所述的显示面板，其特征在于，所述绑定区在所述导线层上呈阵列排布。

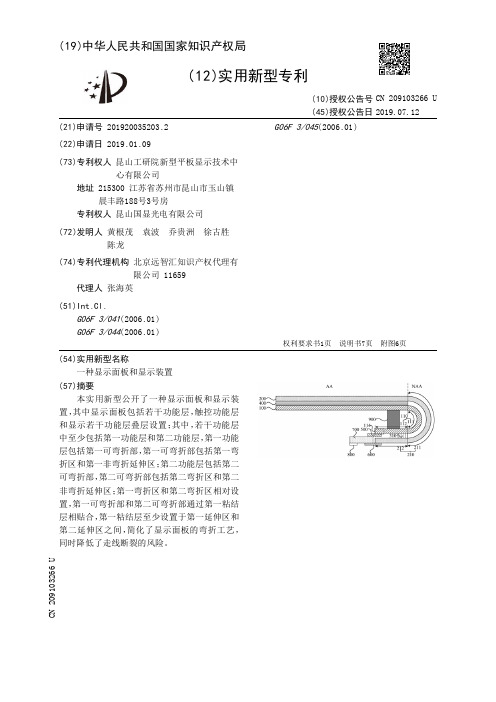

【CN209103266U】一种显示面板和显示装置【专利】
2
CN 209103266 U
说 明 书
1/7 页
一种显示面板和显示装置
技术领域 [0001] 本实用新型实施例涉及显示技术领域，尤其涉及一种显示面板和显示装置。
背景技术 [0002] 随着显示技术的发展，柔性显示装置凭借其轻薄、可弯折、耐冲击的特性而得到越 来越广泛的应用。 [0003] 柔性显示装置通常包括显示面板和外挂式触摸屏，为提高屏占比 ，通常将显示面 板的非显示区，以及外挂式触摸屏与显示面板非显示区对应的边框区折叠到屏体背面。 [0004] 然而，现有的显示面板的非显示区以及外挂式触摸屏的边框弯折工艺复杂，且会 增加触摸屏边框区内走线断裂的风险。
(10)授权公告号 CN 209103266 U (45)授权公告日 2019.07.12 G06F 3/045(2006 .01)
权利要求书1页 说明书7页 附图6页
CN 209103266 U
Байду номын сангаас
CN 209103266 U
权 利 要 求 书
1/1 页
1 .一种显示面板，其特征在于，包括若干功能层，所述若干功能层叠层设置； 其中 ，所述若干功能 层中至 少包括第一功能 层和第二功能 层 ，所述第一功能 层包括第 一可弯折部 ，所述第一可弯折部包括第一弯折区 和第一延伸区 ；所述第二功能层包括第二 可弯折部，所述第二可弯折部包括第二弯折区和第二延伸区； 所述第一弯折区和所述第二弯折区相对设置，所述第一可弯折部和所述第二可弯折部 通过第一粘结层相贴合，所述第一粘结层至少设置于所述第一延伸区和所述第二延伸区之 间。 2 .根据权利要求1所述的显示面板，其特征在于，所述显示面板包括显示区，在显示区 内，所述第一功能层和所述第二功能层通过第二粘结层相贴合。 3 .根据权利要求2所述的显示面板，其特征在于，所述第一粘结层与所述第二粘结层间 隔设置。 4 .根据权利要求3所述的显示面板，其特征在于，所述第一粘结层设置在所述第一延伸 区和所述第二延伸区之间。 5 .根据权利要求2所述的显示面板，其特征在于，所述第一粘结层设置在所述第一延伸 区 和所述第二延 伸区之间 ，以 及设置在所述第一弯折区 与所述第二弯折区之间的 部分区 域。 6 .根据权利要求5所述的显示面板，其特征在于，所述第一可弯折部上设置有第一金属 引线，所述第二可弯折部上设置有第二金属引线； 所述 第一粘结 层在所述 第一弯折区 上的 正投影与所述 第一金 属引线无交叠 ，和/或所 述第一粘结层在所述第二弯折区上的正投影与所述第二金属引线无交叠。 7 .根据权利要求6所述的显示面板，其特征在于，所述第一粘结层和所述第二粘结层相 连接。 8 .根据权利要求2所述的显示面板，其特征在于，所述第一粘结层和所述第二粘结层为 相同粘结材料。 9 .根据权利要求2所述的显示面板，其特征在于，所述第一功能层为显示功能层，所述 第二功能层为触控功能层，所述显示面板还包括偏光片，所述偏光片设置于所述显示功能 层和触控功能层之间，所述触控功能层和所述偏光片之间通过所述第二粘结层相贴合。 10 .一种显示装置，其特征在于，包括如权利要求1-9任一项所述的显示面板。
【CN110047889A】显示面板和显示装置【专利】

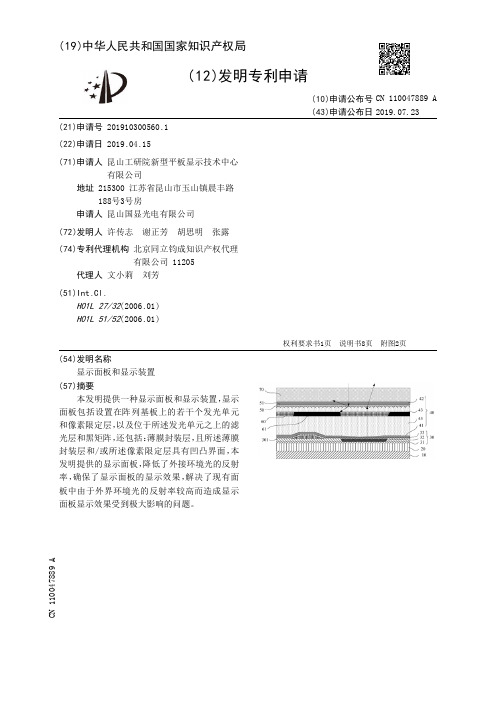

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910300560.1(22)申请日 2019.04.15(71)申请人 昆山工研院新型平板显示技术中心有限公司地址 215300 江苏省昆山市玉山镇晨丰路188号3号房申请人 昆山国显光电有限公司(72)发明人 许传志 谢正芳 胡思明 张露 (74)专利代理机构 北京同立钧成知识产权代理有限公司 11205代理人 文小莉 刘芳(51)Int.Cl.H01L 27/32(2006.01)H01L 51/52(2006.01)(54)发明名称显示面板和显示装置(57)摘要本发明提供一种显示面板和显示装置，显示面板包括设置在阵列基板上的若干个发光单元和像素限定层，以及位于所述发光单元之上的滤光层和黑矩阵，还包括：薄膜封装层，且所述薄膜封装层和/或所述像素限定层具有凹凸界面，本发明提供的显示面板，降低了外接环境光的反射率，确保了显示面板的显示效果，解决了现有面板中由于外界环境光的反射率较高而造成显示面板显示效果受到极大影响的问题。
权利要求书1页 说明书8页 附图2页CN 110047889 A 2019.07.23C N 110047889A权 利 要 求 书1/1页CN 110047889 A1.一种显示面板，包括设置在阵列基板上的若干个发光单元和像素限定层，以及位于所述发光单元之上的滤光层和黑矩阵，其特征在于，还包括：薄膜封装层，且所述薄膜封装层和/或所述像素限定层具有凹凸界面。
2.根据权利要求1所述的显示面板，其特征在于，所述凹凸界面至少包括若干个弧形凸面，其中，相邻两个所述弧形凸面之间形成凹陷部，或者，相邻两个所述弧形凸面之间通过弧形凹面相连，且所述弧形凸面和所述弧形凹面相连形成波浪状的所述凹凸界面。
3.根据权利要求1所述的显示面板，其特征在于，所述薄膜封装层包括层叠设置的第一无机膜层、有机膜层和第二无机膜层，所述第一无机膜层设在所述发光单元和所述像素限定层上，且所述第一无机膜层、有机膜层和第二无机膜层中的其中一个上形成所述凹凸界面。
【CN109888124A】一种显示面板及其制作方法、显示装置【专利】

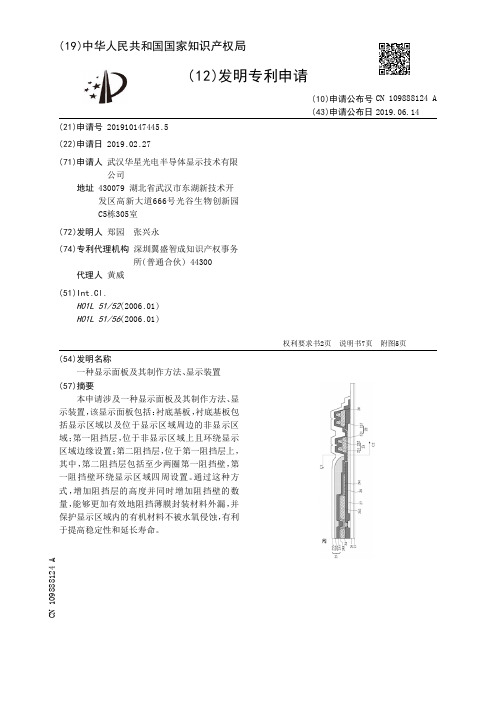

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910147445.5(22)申请日 2019.02.27(71)申请人 武汉华星光电半导体显示技术有限公司地址 430079 湖北省武汉市东湖新技术开发区高新大道666号光谷生物创新园C5栋305室(72)发明人 郑园 张兴永 (74)专利代理机构 深圳翼盛智成知识产权事务所(普通合伙) 44300代理人 黄威(51)Int.Cl.H01L 51/52(2006.01)H01L 51/56(2006.01)(54)发明名称一种显示面板及其制作方法、显示装置(57)摘要本申请涉及一种显示面板及其制作方法、显示装置，该显示面板包括：衬底基板，衬底基板包括显示区域以及位于显示区域周边的非显示区域；第一阻挡层，位于非显示区域上且环绕显示区域边缘设置；第二阻挡层，位于第一阻挡层上，其中，第二阻挡层包括至少两圈第一阻挡壁，第一阻挡壁环绕显示区域四周设置。
通过这种方式，增加阻挡层的高度并同时增加阻挡壁的数量，能够更加有效地阻挡薄膜封装材料外漏，并保护显示区域内的有机材料不被水氧侵蚀，有利于提高稳定性和延长寿命。
权利要求书2页 说明书7页 附图5页CN 109888124 A 2019.06.14C N 109888124A权 利 要 求 书1/2页CN 109888124 A1.一种显示面板，其特征在于，包括：衬底基板，所述衬底基板包括显示区域以及位于所述显示区域四周的非显示区域；第一阻挡层，位于所述非显示区域上且环绕所述显示区域边缘设置；第二阻挡层，位于所述第一阻挡层上，其中，所述第二阻挡层包括至少两圈第一阻挡壁，所述第一阻挡壁环绕所述显示区域四周设置。
2.根据权利要求1所述的显示面板，其特征在于，所述第一阻挡层包括至少一圈第二阻挡壁，所述第二阻挡壁环绕所述显示区域边缘设置，并且在每圈所述第二阻挡壁上设置有至少一圈所述第一阻挡壁。
【CN109709729A】显示面板【专利】

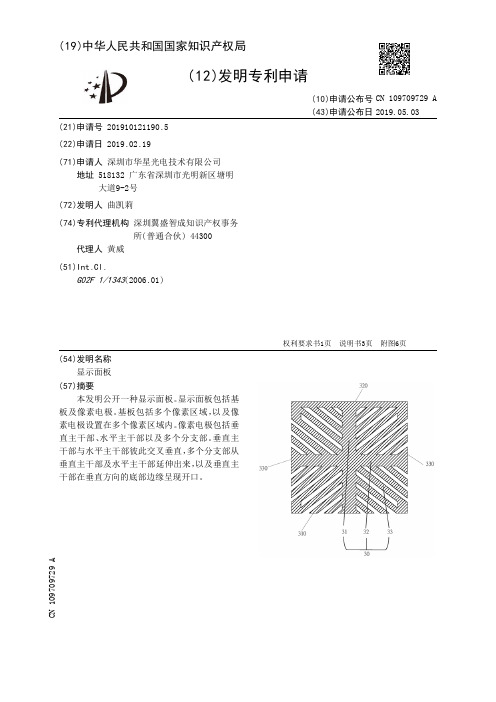

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910121190.5(22)申请日 2019.02.19(71)申请人 深圳市华星光电技术有限公司地址 518132 广东省深圳市光明新区塘明大道9-2号(72)发明人 曲凯莉 (74)专利代理机构 深圳翼盛智成知识产权事务所(普通合伙) 44300代理人 黄威(51)Int.Cl.G02F 1/1343(2006.01)(54)发明名称显示面板(57)摘要本发明公开一种显示面板。
显示面板包括基板及像素电极。
基板包括多个像素区域，以及像素电极设置在多个像素区域内。
像素电极包括垂直主干部、水平主干部以及多个分支部。
垂直主干部与水平主干部彼此交叉垂直，多个分支部从垂直主干部及水平主干部延伸出来，以及垂直主干部在垂直方向的底部边缘呈现开口。
权利要求书1页 说明书3页 附图6页CN 109709729 A 2019.05.03C N 109709729A权 利 要 求 书1/1页CN 109709729 A1.一种显示面板，其特征在于，包括：基板，其中所述基板包括多个像素区域；以及像素电极，其中所述像素电极设置在所述多个像素区域内；其中所述像素电极包括：垂直主干部；水平主干部；以及多个分支部，其中所述垂直主干部与所述水平主干部彼此交叉垂直，所述多个分支部从所述垂直主干部及所述水平主干部延伸出来，以及所述垂直主干部在垂直方向的底部边缘呈现开口。
2.如权利要求1所述的显示面板，其特征在于，所述水平主干部在所述水平方向的两侧面边缘呈现开口。
3.如权利要求1所述的显示面板，其特征在于，所述垂直主干部在垂直方向的顶部边缘呈现开口。
4.如权利要求1所述的显示面板，其特征在于，从所述垂直主干部延伸的多个分支部的顶端在垂直方向的底部边缘呈现多个开口，且所述多个开口彼此之间具有相同的间隔距离。
5.如权利要求1所述的显示面板，其特征在于，从所述水平主干部及所述垂直主干部延伸的多个分支部的顶端在所述水平方向的两侧面边缘是封闭状态。
【CN209418111U】一种显示面板和显示装置【专利】

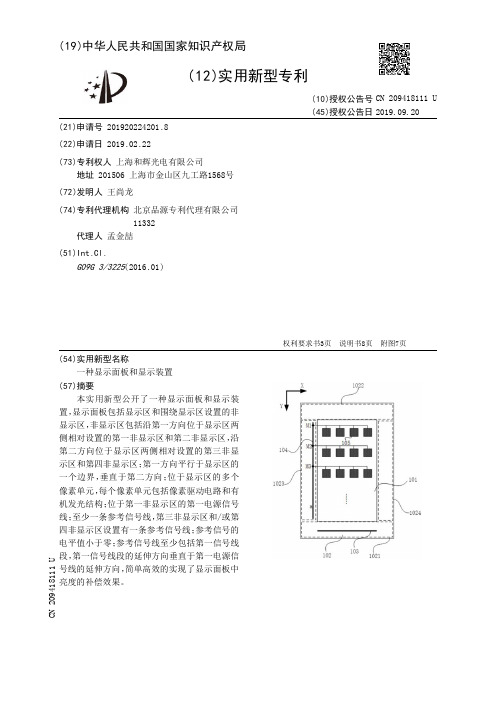

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920224201.8(22)申请日 2019.02.22(73)专利权人 上海和辉光电有限公司地址 201506 上海市金山区九工路1568号(72)发明人 王尚龙 (74)专利代理机构 北京品源专利代理有限公司11332代理人 孟金喆(51)Int.Cl.G09G 3/3225(2016.01)(54)实用新型名称一种显示面板和显示装置(57)摘要本实用新型公开了一种显示面板和显示装置，显示面板包括显示区和围绕显示区设置的非显示区，非显示区包括沿第一方向位于显示区两侧相对设置的第一非显示区和第二非显示区，沿第二方向位于显示区两侧相对设置的第三非显示区和第四非显示区；第一方向平行于显示区的一个边界，垂直于第二方向；位于显示区的多个像素单元，每个像素单元包括像素驱动电路和有机发光结构；位于第一非显示区的第一电源信号线；至少一条参考信号线，第三非显示区和/或第四非显示区设置有一条参考信号线；参考信号的电平值小于零；参考信号线至少包括第一信号线段，第一信号线段的延伸方向垂直于第一电源信号线的延伸方向，简单高效的实现了显示面板中亮度的补偿效果。
权利要求书3页 说明书8页 附图7页CN 209418111 U 2019.09.20C N 209418111U权 利 要 求 书1/3页CN 209418111 U1.一种显示面板，其特征在于，包括：显示区和围绕所述显示区设置的非显示区，所述非显示区包括沿第一方向位于所述显示区两侧相对设置的第一非显示区和第二非显示区以及沿第二方向位于所述显示区两侧相对设置的第三非显示区和第四非显示区；其中，所述第一方向平行于所述显示区的一个边界，所述第一方向垂直于所述第二方向；位于所述显示区的多个像素单元，每个所述像素单元包括像素驱动电路和有机发光结构；位于所述第一非显示区的第一电源信号线，所述第一电源信号线用于向所述有机发光结构的阳极提供第一电源信号；至少一条参考信号线，所述第三非显示区和/或所述第四非显示区设置有一条所述参考信号线，所述参考信号线能够向所述像素驱动电路中驱动模块的控制端提供参考信号；其中，所述参考信号的电平值小于零；所述参考信号线至少包括第一信号线段，所述第一信号线段的延伸方向垂直于所述第一电源信号线的延伸方向；沿所述第一信号线段的延伸方向，所述第一信号线段远离所述第一电源信号线的一端接入所述参考信号。
