中考物理压轴题专题复习——杠杆平衡含答案
中考物理杠杆平衡-经典压轴题
D．FB>FC
【答案】C
【解析】
【详解】
在阻力和阻力臂不变的情况下，动力臂越大，动力最小；若力施加在A点，当OA为动力臂时，动力最小为Fa；若力施加在B点，当OB为力臂时动力最小，为Fb；若力施加在C点，当OC为力臂时，最小的力为Fc，从支点作阻力的力臂为Gl，如图所示：
A．B点挂5个钩码
B．C点挂4个钩码
C．D点挂1个钩码
D．D点挂2个钩码
【答案】D
【解析】
【分析】
【详解】
设每个钩码重力为F，每个小格长度为L，则O点左侧力与力臂的积为
4F×3L=12FL
杠杆的平衡条件是
A．若B点挂5个钩码时，杠杆右侧力与力臂的积为
5F×2L=10FL＜12FL
杠杆不能平衡，故A错误；
【分析】
【详解】
A．因用撬棒撬起石块并保持平衡，根据杠杆的平衡条件，动力乘动力臂等于阻力乘阻力臂。所以动力对撬棒的转动效果等于于阻力对撬棒的转动效，A选项错误；
B．手在A点竖直向下施力时，动力臂大于阻力臂，根据杠杆的平衡条件，动力小于阻力，撬棒是个省力杠杆，B选项正确；
C．手在A点向不同方向施力时，动力的力臂大小随方向的改变而改变，而阻力和阻力臂大小不变，所以动力的大小不相等，C选项错误；
C．当测力计从a位置转到c位置时，动力臂变为原来的4倍。由杠杆平衡条件 可以知道，在阻力与阻力臂均不变的情况下，动力臂变为原来的4倍，要使杠杆继续平衡，动力应变为原来的 ，即Fa∶Fc=4∶1。C选项正确，符合题意；
D．对模型向右吹风，根据流体压强与流速的关系可以知道，模型会受到一个向上的升力，即杠杆左边受到的拉力会减小。根据杠杆平衡条件 可以知道，在力臂均不变的情况下，阻力减小了，要使杠杆继续平衡，动力也应减小。D选项错误，不符合题意。
2020-2021中考物理——杠杆平衡条件的应用问题的综合压轴题专题复习附答案解析
一、初中物理杠杆平衡条件的应用问题1．如图，轻质杠杆上各小格间距相等，O 为杠杆中点，甲、乙是同种金属材料制成的实心物体，甲为正方体，乙重15N ，将甲、乙用能承受最大拉力为25N 的细线分别挂于杠杆上M 、Q 两刻线处时，两细线被拉直且都沿竖直方向，M 、Q 正好在甲、乙重心正上方，杠杆在水平位置平衡，这时甲对地面的压强为4000Pa ；当甲不动，把乙移挂至R 时，甲对地面的压强为3750Pa ，下列说法中正确的是（ ）A ．将甲挂在M 下，乙挂在Q 下，此时甲对地面的压力为45NB ．将甲挂于N 正下方，乙挂于S ，放手后甲被拉离地面C ．将甲挂在N 的下方，乙挂于R ，再将乙沿水平方向切去1/3，此时甲对地面的压强仍为3750PaD ．将甲挂在M 正下方，乙挂于Q 再将甲沿竖直方向切去1/5，并将这1/5上挂在乙的下方，此时甲对地面的压强为2800Pa 【答案】C 【解析】 【分析】(1)利用杠杆平衡条件1122Fl F l =求出甲上方的绳上的拉力，再分析甲的受力情况，根据压强Fp S=列出甲在两种情况下的压强，联立解答甲的重力；(2)利用杠杆平衡条件判断是否再一次平衡，并利用平衡时的对应物理量根据Fp S=计算． 【详解】A ．设甲的重力为G ，甲的底面积为S ，杠杆上1小格为l ，则根据杠杆平衡条件可得：6215N 2F l G l l ⨯=⨯=⨯甲乙，解得5N F =甲，此时甲对地面的压强为5N 4000Pa F G p S S-===； 同理可得：6315N 3F l G l l '⨯=⨯=⨯甲乙， 解得7.5N F '=甲，此时甲对地面的压强为 7.5N 3750Pa F G p S S'-'===；两式联立解得：45N G =，此时甲对地面的压力为45N-5N=40N ，故A 错误； B ．如果将甲挂于N 正下方，乙挂于S ，设地面对甲的支持力为1F ，此时，()147G F l G l -⨯=⨯乙， ()145N 415N 7F l l -⨯=⨯解得118.75N F =，则甲对地面仍有压力，故B 错误；C ．将甲挂于N 正下方，乙挂于R ，再将乙沿水平方向切去1/3，设地面对甲的支持力为2F ，此时，()214133G F l G l ⎛⎫-⨯=-⨯ ⎪⎝⎭乙， ()2145N 4115N 33F l l ⎛⎫-⨯=-⨯⨯ ⎪⎝⎭， 解得237.5N F =，由A 中条件可知此时甲对地面的压强为3750Pa ，故C 正确； D ．将甲挂在M 正下方，乙挂于Q 再将甲沿竖直方向切去1/5，并将这1/5上挂在乙的下方，设地面对甲的支持力为3F ，且假设甲的重心仍在M 正下方，此时，3416255G F l G G l ⎛⎫⎛⎫-⨯=+⨯ ⎪ ⎪⎝⎭⎝⎭乙， 34145N 615N 45N 255F l l ⎛⎫⎛⎫⨯-⨯=+⨯⨯ ⎪⎪⎝⎭⎝⎭， 解得328N F =，由A 中条件可求出甲的底面积为245N 5N0.01m 4000PaS -==，此时甲对地面的压强为33228N 2800Pa 0.01mF p S ===， 而由于甲沿竖直方向切去1/5后，重心一定会发生水平移动，则其力臂不可能等于6l ，所以，此时甲对地面的压强也不可能等于2800Pa ，故D 错误． 【点睛】本题综合考查杠杆平衡条件的应用和固体压强计算，同时运用到方程组的思想进行解答，要求学生们一方面熟悉杠杆平衡分析，另一方面计算能力一定要扎实．2．悬挂重物G 的轻质杠杆，在力的作用下倾斜静止在如图所示的位置，若力施加在A 点，最小的力为 F A ，若力施加在B 点或C 点，最小的力分别为 F B 、F C 、且 AB=BO=OC ．下列判断正确的是（ ）（忽略O 点的位置变化）A．F A > GB．F B = GC．F C <GD．F B > F C【答案】C【解析】【详解】在阻力和阻力臂不变的情况下，动力臂越大，动力最小；若力施加在A点，当OA为动力臂时，动力最小为F a；若力施加在B点，当OB为力臂时动力最小，为F b；若力施加在C 点，当OC为力臂时，最小的力为F c，从支点作阻力的力臂为G l，如图所示：A．F a的力臂AO＞G l，根据杠杆的平衡条件可知，F a＜G，A错误。
2020-2021备战中考物理压轴题专题复习——杠杆平衡及答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，AOB 为一杠杆，O 为支点，杠杆重不计，AO =OB ．在杠杆右端A 处用细绳悬挂重为G 的物体，当AO 段处于水平位置时，为保持杠杆平衡，需在B 端施加最小的力为F 1；当BO 段在水平位置时保持杠杆平衡，这时在B 端施加最小的力为F 2，则A ．F 1<F 2B ．F 1>F 2C ．F 1=F 2D ．无法比较【答案】B【解析】【分析】【详解】（1）当AO 段处于水平位置时，如左图所示最省力，∵F 1l OB =Gl OA∴F 1=OAOBGll =G ；（2）当OB 段处于水平位置时，如右图所示最省力，∵F 2l OB =Gl OC∴F 2=OCOC OB OBGlG l l l ⨯=∵l OC ＜l OB∴F 2＜G∴F 1＞F 2；故选B ．2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F ，使杠杆保持平衡，然后向右缓慢转动F 至水平方向，这一过程中（ ）A ．F 先变小后变大B ．F 逐渐变大C ．动力臂逐渐变小D ．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】 杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F 由图中所示位置转动至水平方向的过程中，当动力F 的方向与杠杆垂直时，动力F 的力臂最长，因此动力F 的力臂先增大后减小，由杠杆平衡条件F 1l 1=F 2l 2可知，动力Ｆ先变小后变大。
故选A 。
【点睛】中等题.失分的原因是：①不知道动力F 方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F 在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F 与杠杆垂直时，动力臂最大，动力F 最小。
3．AC 硬棒质量忽略不计，在棒的B 、C 两点施加力F 1、F 2，F 2的方向沿OO'线，棒在图所示位置处于静止状态，则（ ）A ．F 1<F 2B ．F 1=221s F sC．F1力臂等于s1D．F2方向沿OO'线向上【答案】D【解析】【详解】AC．由图知，F2的方向沿OO′线，其力臂最长，为s2；而F1的方向竖直向下，所以其力臂L1是从A点到F1的垂线段，小于s1，更小于s2，由F1L1=F2L2知，L1＜s2，所以F1一定大于F2，故AC不符合题意；B．由F1L1=F2L2知，F1L1=F2s2，即2211F sFL故B不符合题意；D．已知F1的方向是竖直向下的，为保持杠杆平衡，F2的方向应该沿OO′向上，故D符合题意。
2020-2021中考物理与杠杆平衡有关的压轴题附答案

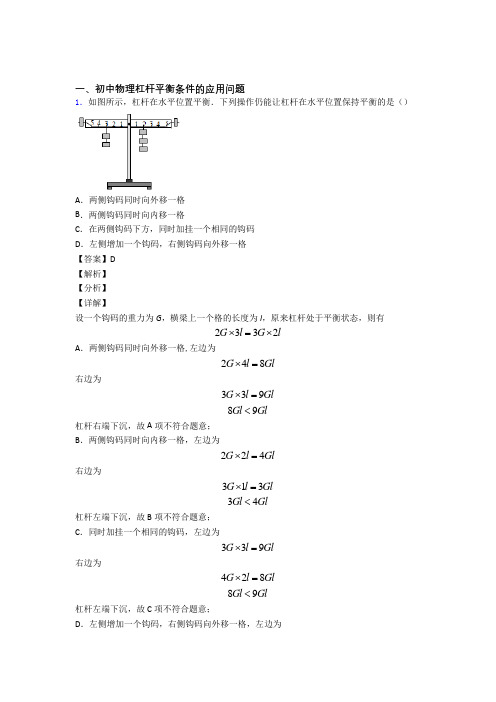

一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆在水平位置平衡．下列操作仍能让杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．两侧钩码同时向内移一格C．在两侧钩码下方，同时加挂一个相同的钩码D．左侧增加一个钩码，右侧钩码向外移一格【答案】D【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为l，原来杠杆处于平衡状态，则有2332⨯=⨯G l G lA．两侧钩码同时向外移一格,左边为⨯=G l Gl248右边为⨯=339G l GlGl Gl<89杠杆右端下沉，故A项不符合题意；B．两侧钩码同时向内移一格，左边为⨯=G l Gl224右边为313⨯=G l Gl<34Gl Gl杠杆左端下沉，故B项不符合题意；C．同时加挂一个相同的钩码，左边为⨯=G l Gl339右边为⨯=G l Gl428<Gl Gl89杠杆左端下沉，故C项不符合题意；D．左侧增加一个钩码，右侧钩码向外移一格，左边为339G l Gl ⨯=右边为339G l Gl ⨯=99Gl Gl =杠杆平衡，故D 项符合题意。
故选D 。
2．AC 硬棒质量忽略不计，在棒的B 、C 两点施加力F 1、F 2，F 2的方向沿OO'线，棒在图所示位置处于静止状态，则（ ）A ．F 1<F 2B ．F 1=221s F s C ．F 1力臂等于s 1 D ．F 2方向沿OO '线向上 【答案】D 【解析】 【详解】AC ．由图知，F 2的方向沿OO ′线，其力臂最长，为s 2；而F 1的方向竖直向下，所以其力臂L 1是从A 点到F 1的垂线段，小于s 1，更小于s 2， 由F 1L 1=F 2L 2知，L 1＜s 2，所以F 1一定大于F 2，故AC 不符合题意； B ．由F 1L 1=F 2L 2知，F 1L 1=F 2s 2，即2211F s F L =故B 不符合题意；D ．已知F 1的方向是竖直向下的，为保持杠杆平衡，F 2的方向应该沿OO′向上，故D 符合题意。
中考物理压轴题专题复习—杠杆平衡及答案

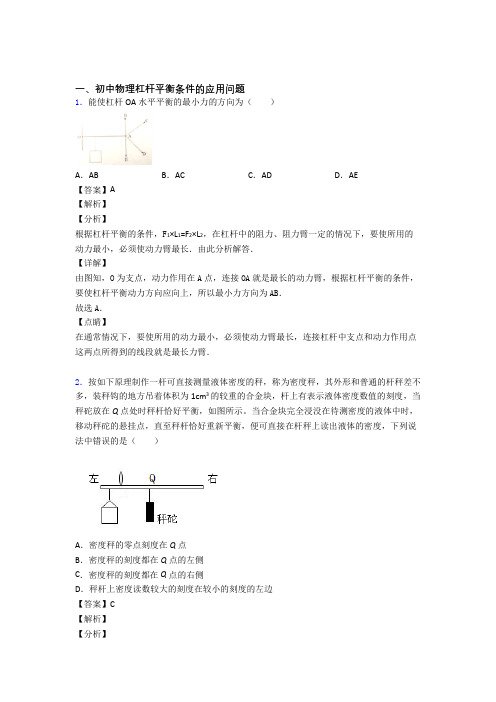

一、初中物理杠杆平衡条件的应用问题1．能使杠杆OA水平平衡的最小力的方向为（）A．AB B．AC C．AD D．AE【答案】A【解析】【分析】根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．由此分析解答．【详解】由图知，O为支点，动力作用在A点，连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向应向上，所以最小力方向为AB．故选A．【点睛】在通常情况下，要使所用的动力最小，必须使动力臂最长，连接杠杆中支点和动力作用点这两点所得到的线段就是最长力臂．2．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q点处时秤杆恰好平衡，如图所示。
当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（）A．密度秤的零点刻度在Q点B．密度秤的刻度都在Q点的左侧C．密度秤的刻度都在Q点的右侧D．秤杆上密度读数较大的刻度在较小的刻度的左边【答案】C【解析】【分析】【详解】A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。
故B正确，不符合题意，C错误，符合题意；D．秤砣的质量不变，由Q向左移动时，它的力臂变短，则左边合金块拉秤杆的力减小，说明合金块受到的浮力增大，而合金块排开液体的体积不变，说明液体的密度变大，所以刻度应逐渐变大，即秤杆上较大的刻度在较小的刻度的左边；故D正确，不符合题意。
故选C。
3．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．4．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。
2020-2021中考物理压轴题专题杠杆平衡的经典综合题含答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，AOB 为一杠杆，O 为支点，杠杆重不计，AO =OB ．在杠杆右端A 处用细绳悬挂重为G 的物体，当AO 段处于水平位置时，为保持杠杆平衡，需在B 端施加最小的力为F 1；当BO 段在水平位置时保持杠杆平衡，这时在B 端施加最小的力为F 2，则A ．F 1<F 2B ．F 1>F 2C ．F 1=F 2D ．无法比较【答案】B【解析】【分析】【详解】（1）当AO 段处于水平位置时，如左图所示最省力，∵F 1l OB =Gl OA∴F 1=OAOBGll =G ；（2）当OB 段处于水平位置时，如右图所示最省力，∵F 2l OB =Gl OC∴F 2=OCOC OB OBGlG l l l ⨯=∵l OC ＜l OB∴F 2＜G∴F 1＞F 2；故选B ．2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一 段距离．F 1、F 2始终沿竖直方向；图甲中 BO =2AO ，图乙中动滑轮重为 50N ，重物上升速度 为 0.02m/s ．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A ．甲方式 F 1由 150N 逐渐变大B ．乙方式 F 2的功率为 3WC ．甲乙两种方式都省一半的力D ．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】 A ．由图知道，重力即阻力的方向是竖直向下的，动力F 1 的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1221L OB L OA == 所以，动力F 1 的大小始终不变，故A 错误；BC ．由于在甲图中， OB =2OA ，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N 200N 22F G ==⨯= 由图乙知道，承担物重是绳子的段数是n =3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G =+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ，故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是： 400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．4．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
中考物理——杠杆平衡压轴题专题复习含答案
一、初中物理杠杆平衡条件的应用问题1．如图杠杆AOB 用细线悬挂起来，分别在A 、B 两端分别挂上质量为1m 、2m 的重物时，杠杆平衡，此时AO 恰好处于水平位置，AO BO =，不计杠杆重力，则1m 、2m 的关系为A ．12m m >B ．12m m =C ．12m m <D ．无法判断【答案】C【解析】【详解】 杠杆示意图如下：根据杠杆的平衡条件：1122F L F L =可知，1122G L G L =1122m gL m gL =即1122m L m L =因为力与相应的力臂成反比关系，从图中可以看出力臂12L L ＞，所以物体的重力12G G ＜，即12m m ＜，故选C 。
2．如图所示，轻质杠杆OA 的B 点挂着一个重物，A 端用细绳吊在圆环M 下，此时OA 恰成水平且A 点与圆弧形架PQ 的圆心重合，那么当环M 从P 点逐渐滑至Q 点的过程中，绳对A 端的拉力大小将（ ）A．保持不变B．逐渐增大C．逐渐减小D．先变小再变大【答案】D【解析】【详解】作出当环M位于P点、圆弧中点、Q点时拉力的力臂l1、l2、l3如下由图可知，动力臂先增大，再减小，阻力与阻力臂不变，则由杠杆平衡公式F1l1=F2l2可知，拉力先变小后变大，故选D。
3．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中BO=2AO，图乙中动滑轮重为 50N，重物上升速度为 0.02m/s．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A．甲方式F1由 150N 逐渐变大B．乙方式F2的功率为 3WC．甲乙两种方式都省一半的力D．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】A．由图知道，重力即阻力的方向是竖直向下的，动力F1的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1 22 1L OBL OA==所以，动力F1的大小始终不变，故A错误；BC．由于在甲图中，OB=2OA，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N200N 22F G==⨯=由图乙知道，承担物重是绳子的段数是n =3，不计绳重和摩擦，则 ()()211500N+50N 150N 22F G G =+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ，故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是： 400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．4．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A ．在使用过程中可以减小阻力臂B ．在使用过程中可以减小阻力C ．在使用过程中可以减小动力臂D ．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F 1L 1=F 2L 2可知，动力变小，故选D 。
备战中考物理压轴题专题杠杆平衡的经典综合题含答案
一、初中物理杠杆平衡条件的应用问题1．如图，轻质杠杆可绕O 点转动（不计摩擦）．A 处挂着一重为80N 、底面积为500cm 2的物体G ．在B 点施加一个垂直于杆的动力F 使杠杆水平平衡，且物体G 对地面的压强为1000Pa ，OB =3OA ．则B 点的拉力F 的大小为A ．50NB ．30NC ．10ND ．90N【答案】C【解析】【分析】【详解】 地面对物体G 的支持力21000Pa 0.05m 50N F F ps ===⨯=压支物体G 对杠杆的拉力A 80N 50N 30N F G F =-=-=支已知OB =3OA ，由杠杆平衡的条件A F F OB OA ⨯=⨯可得： A 1=30N =10N 3F OA F OB ⨯=⨯． 故选C ．2．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F 的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（ ）A ．面团对杆的作用力方向向下B ．面团对杆的作用力大小等于FC ．面团被压扁说明力能使物体发生形变D ．A 点向下移动的距离小于B 点向下移动的距离【答案】C【解析】【分析】【详解】A ．杆对面团的作用力向下，面团对杆的作用力向上，故A 错误；B ．由于面团B 点到支点C 的距离小于A 点到C 的距离，根据杠杆定律F 1L 1=F 2L 2，可知面团对杆的作用力大于F ，故B 错误；C ．面团被压扁说明力能使物体发生形变，故C 正确；D ．C 为支点，A 点向下移动的距离大于B 点向下移动的距离，故D 错误；故选C 。
3．要使图中的杠杆平衡，分别用F A 、F B 、F C 的拉力，这三个力的关系应是A ．F A ＞FB ＞F CB ．F A ＜F B ＜FC C ．F A ＞F C ＞F BD ．F A =F B =F C【答案】C【解析】【分析】【详解】 分别从支点向三条作用线做垂线，作出三个力的力臂，如图；从图可知，三个方向施力，F B 的力臂L OB 最长，其次是L OC 、L OA ，而阻力和阻力臂不变，由杠杆平衡条件1122F L F L 可知，动力臂越长动力越小，所以三个方向施力大小：F A ＞F C ＞F B ．故选C ．4．用图示装置探究杠杆平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点 A 固定，改变测力计与水平方向的夹角 θ，动力臂l 也随之改变，所作出的“F -θ”图象和“F -l ” 图象中，正确的是A ．B ．C ．D ．【答案】C【解析】【详解】A ．动力F 和θ的关系，当F 从沿杆方向（水平向左）→垂直于杆方向（与水平方向成90°）→沿杆方向（水平向右），由图可知，F 对应的动力臂l =OA ×sinθ，动力臂l 先变大后变小，则动力F 先变小后变大，所以A 错误；B ．当θ等于90°时，动力臂最大，动力最小但不为零，所以B 错误；CD ．根据杠杆平衡条件Fl =F 2l 2可得：F =22F l l，由于F 2、l 2不变，则F 和l 成反比，故C 正确，D 错误。
2020-2021备战中考物理压轴题专题复习——杠杆平衡及答案解析
一、初中物理杠杆平衡条件的应用问题1．用如图所示的杠杆提升重物，设作用在A端的力F始终与杆垂直，那么，在将重物提升到最高处的过程中，力F的大小将 ( )A．逐渐变小B．先变小，后变大C．逐渐变大D．先变大，后变小【答案】D【解析】【分析】【详解】由题知，当慢慢提升重物时，重力(阻力)不变，阻力臂增大(水平时最大)，动力臂不变，即：G不变、L1不变,，L2增大∵FL1＝GL2∴力F逐渐变大；故选C.2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．3．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。
2020-2021中考物理杠杆平衡-经典压轴题及答案
一、初中物理杠杆平衡条件的应用问题1．如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是A．B点是支点，液压杆施的力是动力，货物重力是阻力B．B点是支点，物体A放在车厢前部可省力C．C点是支点，物体A放在车厢后部可省力D．C点是支点，物体A放在车厢前部可省力【答案】C【解析】【分析】【详解】由图可知车厢绕着点C转动,所以点C为支点;当物体放在车厢的后部时,动力臂大于阻力臂,因此省力，所以选项ABD都不正确，故答案为 C.2．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。
3．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（）A．面团对杆的作用力方向向下B．面团对杆的作用力大小等于FC．面团被压扁说明力能使物体发生形变D．A点向下移动的距离小于B点向下移动的距离【答案】C【解析】【分析】【详解】A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面团对杆的作用力大于F，故B错误；C．面团被压扁说明力能使物体发生形变，故C正确；D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；故选C。
4．如图所示，一根均匀木尺放在水平桌面上，它的一端伸出桌面的外面，伸到桌面外面的部分长度是木尺长的14，在木尺末端的B点加一个作用力F，当力F=3N时，木尺的另一端A开始向上翘起，那么木尺受到的重力为（）A．3N B．9N C．1N D．2N 【答案】A【解析】【分析】【详解】设直尺长为l，如图所示：从图示可以看出：杠杆的支点为O，动力F=3N 动力臂OB=1 4 l阻力为直尺的重力G，阻力臂CO=12l-14l=14l由杠杆平衡的条件得F×OB=G×OC3N×14l= G×14l G=3N故选A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理杠杆平衡条件的应用问题1．有一根一端粗一端细的木棒，用绳子拴住木棒的O点，将它悬挂起来，恰好在水平位置平衡，如图所示，若把木棒从绳子悬挂处锯开，则被锯开的木棒（）A．粗细两端质量一样B．粗端质量较大C．细端质量较大D．无法判定【答案】B【解析】【详解】如图1，设O点到粗端的距离为L，在O点左侧对称地割取长也为L的一段（图1）。
现再次利用对称割法，在O点右侧割取与O点左侧所割等大的一部分（图2虚线部分），将两次所割取的部分（各自重力显然是相等的）取走，则原木棒只剩下图2所示部分。
设左端剩下的重力为G左，力臂为l左，右端剩下的重力为G右，力臂为l右，由杠杆平衡条件有：G左l左 G右l右，很明显l左>l右，故有G左<G右，再加上被取走的部分，仍有左端的重力小于右端重力，即粗端重力大，质量大。
故选B。
2．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q点处时秤杆恰好平衡，如图所示。
当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（）A．密度秤的零点刻度在Q点B．密度秤的刻度都在Q点的左侧C．密度秤的刻度都在Q点的右侧D．秤杆上密度读数较大的刻度在较小的刻度的左边【答案】C【解析】【分析】【详解】A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。
故B正确，不符合题意，C错误，符合题意；D．秤砣的质量不变，由Q向左移动时，它的力臂变短，则左边合金块拉秤杆的力减小，说明合金块受到的浮力增大，而合金块排开液体的体积不变，说明液体的密度变大，所以刻度应逐渐变大，即秤杆上较大的刻度在较小的刻度的左边；故D正确，不符合题意。
故选C。
3．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。
故选A。
【点睛】中等题.失分的原因是：①不知道动力F方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F与杠杆垂直时，动力臂最大，动力F最小。
4．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。
5．AC硬棒质量忽略不计，在棒的B、C两点施加力F1、F2，F2的方向沿OO'线，棒在图所示位置处于静止状态，则（）A．F1<F2B．F1=22 1s FsC．F1力臂等于s1 D．F2方向沿OO'线向上【答案】D【解析】【详解】AC．由图知，F2的方向沿OO′线，其力臂最长，为s2；而F1的方向竖直向下，所以其力臂L1是从A点到F1的垂线段，小于s1，更小于s2，由F1L1=F2L2知，L1＜s2，所以F1一定大于F2，故AC不符合题意；B．由F1L1=F2L2知，F1L1=F2s2，即2211F sFL故B不符合题意；D．已知F1的方向是竖直向下的，为保持杠杆平衡，F2的方向应该沿OO′向上，故D符合题意。
6．如图所示，一根均匀木尺放在水平桌面上，它的一端伸出桌面的外面，伸到桌面外面的部分长度是木尺长的14，在木尺末端的B点加一个作用力F，当力F=3N时，木尺的另一端A开始向上翘起，那么木尺受到的重力为（）A．3N B．9N C．1N D．2N【答案】A【解析】【分析】【详解】设直尺长为l，如图所示：从图示可以看出：杠杆的支点为O，动力F=3N动力臂OB=1 4 l阻力为直尺的重力G，阻力臂CO=12l-14l=14l由杠杆平衡的条件得F×OB=G×OC3N×14l= G×14l G=3N故选A。
7．如图所示，用轻质材料制成的吊桥搭在河对岸．一个人从桥的左端匀速走到桥的右端，桥面始终是水平的，不计吊桥和绳的重力，人从吊桥左端出发时开始计时．则人在吊桥上行走过程中，吊桥右端所受地面支持力F与人行走时间t的关系图像是( )A．B．C．D．【答案】B【解析】【详解】吊桥相当于一个杠杆，以吊桥的左端为支点，人从吊桥左端出发，匀速走到桥的右端，杠杆受到人的压力（阻力）等于人的重力，动力臂为OA=L，杠杆受到物体的压力（阻力）F′=G，阻力臂为OB =vt，因为杠杆平衡，所以满足F×OA=F′×OB=G×vt，即：F×L=G×vt，GvtFL由此可知，当t =0时，F =0．当t 增大时，F 变大，F 与人行走时间t 是正比例关系，故图象B 正确，符合题意为答案．8．如图所示，小明利用一根长为L 的扁担挑水，他在扁担的左端挂上质量为m 1的水桶，在右端挂上质量为m 2的水桶，右手扶着扁担右侧。
已知m 1> m 2 ，不计扁担自重，下列说法正确的是（ ）A ．若要右手不使力，小明的肩应靠近扁担左端B ．若要右手不使力，小明的肩应靠近扁担右端C ．小明的肩位于扁担中点时，右手需要给扁担施加向上的力D ．扁担与肩的接触面积越小，肩受到的压强越小【答案】A【解析】【分析】【详解】AB ．扁担在左端挂了m 1的水桶，右端挂了m 2的水桶，左端的重力大于右端的重力，根据杠杆的平衡条件1122F L F L =可知，若要扁担平衡右手不使力，人的肩膀应靠近扁担左端，故A 正确，B 错误；C ．小明的肩位于扁担中点时，左端的重力大于右端的重力，根据杠杆的平衡条件1122F L F L =可知，左端下沉，为了使扁担在水平位置平衡，右手需要给扁担施加向下的力，故C 错误；D ．根据压强的公式F p S=可知，压力一定时，扁担与肩的接触面积越小，肩受到的压强越大，故D 错误。
故选A 。
9．如图所示，在“探究杠杆的平衡条件”的实验中，已知杠杆上每个小格的长度为2cm ，用弹簧测力计在A 点斜向上（与水平方向成30°角）拉杠杆，使杠杆在水平位置平衡。
下列说法中正确的是（）A．此时杠杆的动力臂为0.08mB．此时为省力杠杆C．当弹簧测力计向左移至竖直位置时，其示数为1ND．图中钩码的总重力为2N【答案】D【解析】【分析】【详解】A．当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，所以动力臂11142cm4cm=0.04m22l OA==⨯⨯=故A错误；B．由图知，钩码对杠杆拉力为阻力，阻力臂的大小l2=3×2cm=6cm＞l1杠杆为费力杠杆，故错误；CD．由图知，弹簧测力计示数为3N，根据杠杆的平衡条件F1l1=Gl2可得1123N4cm=2N6cmF lGl⨯==竖直向上拉A点时，力臂大小等于OA，由杠杆平衡条有'12F OA Gl⋅=，所以测力计的示数212N6cm=1.5N2cm4GlFOA'⨯==⨯故C错误，D正确。
故选D。
10．如图所示，杠杆处于平衡状态，下列操作中能让杠杆继续保持平衡的是（）A．将左边的钩码去掉二个并保持位置不变，同时将右边钩码向左移二格B．在左右两边钩码的下方各加一个钩码，位置保持不变C．将左右两边的钩码各去掉一个，位置保持不变D．将左右两边的钩码均向外移动一格【答案】A【解析】【详解】设杠杆的一个小格是1cm，一个钩码的重是1N；A．将左边的钩码去掉二个并保持位置不变，同时将右边钩码向左移二格，（4-2）N×3cm =3N×（4-2）cm，杠杆仍然平衡，故A符合题意；B．在左右两边钩码的下方各加一个钩码，位置保持不变，由（4+1）N×3cm＜（3+1）N×4cm得，杠杆的右端下沉，故B不符合题意；C．将左右两边的钩码各去掉一个，位置保持不变，由（4-1）N×3cm＞（3-1）N×4cm 得，杠杆的左端下沉，故C不符合题意；D．将左右两边的钩码均向外移动一格，由4N×（3+1）cm＞3N×（4+1）cm得，杠杆的左端下沉，故D不符合题意。
11．如图，轻质杠杆可绕O点转动（不计摩擦）．A处挂着一重为80N、底面积为500cm2的物体G．在B点施加一个垂直于杆的动力F使杠杆水平平衡，且物体G对地面的压强为1000Pa，OB=3OA．则B点的拉力F的大小为A．50N B．30N C．10N D．90N【答案】C【解析】【分析】【详解】地面对物体G的支持力2===⨯=F F ps1000Pa0.05m50N压支物体G 对杠杆的拉力A 80N 50N 30N F G F =-=-=支已知OB =3OA ，由杠杆平衡的条件A F F OB OA ⨯=⨯可得： A1=30N =10N 3F OA F OB ⨯=⨯． 故选C ．12．如图，小明用一轻质杠杆自制简易密度秤的过程中，在A 端的空桶内分别注入密度已知的不同液体，改变物体M 悬挂点B 的位置，当杠杆在水平位置平衡时，在M 悬挂点处标出相应液体的密度值，下列关于密度秤制作的说法中，正确的是（ ）A ．每次倒入空桶的液体质量相同B ．秤的刻度值分布不均匀C ．增大M 的质量，秤的量程会减小D ．悬点O 适当左移，秤的量程会增大【答案】D【解析】【分析】【详解】A ．轻质杠杆自身的质量不计，假如每次倒入空桶的液体质量相同，那么液体的重力是相同的，根据杠杆的平衡条件可知M M OA G l G l =液，G 液、OA l 、M G 不变，则M l 不变，物体M 悬挂点B 的位置是不变的，这样不能知道液体的密度，密度秤不能正常使用，A 错误； B ．每次倒入空桶的液体体积相同，根据杠杆的平衡条件可知M M OA G l G l =液，即M M OA V gl G l ρ=液液化简可得M M OAG l V gl ρ=液液，可知ρ液与M l 成正比，则秤的刻度值分布是均匀的，B 错误； C ．增大M 的质量，根据杠杆的平衡条件M M OA G l G l =液可知，秤的量程会变大，C 错误； D ．悬点O 适当左移，阻力臂是增大的，根据杠杆的平衡条件M M OA G l G l =液可知，秤的量程会变大，D 正确。
