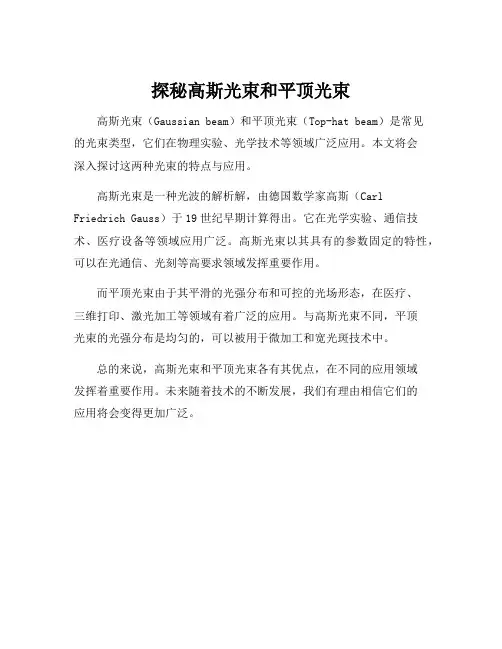

高斯光束和平顶光束
探秘高斯光束和平顶光束
高斯光束（Gaussian beam）和平顶光束（Top-hat beam）是常见
的光束类型，它们在物理实验、光学技术等领域广泛应用。
本文将会
深入探讨这两种光束的特点与应用。
高斯光束是一种光波的解析解，由德国数学家高斯（Carl Friedrich Gauss）于19世纪早期计算得出。
它在光学实验、通信技术、医疗设备等领域应用广泛。
高斯光束以其具有的参数固定的特性，可以在光通信、光刻等高要求领域发挥重要作用。
而平顶光束由于其平滑的光强分布和可控的光场形态，在医疗、
三维打印、激光加工等领域有着广泛的应用。
与高斯光束不同，平顶
光束的光强分布是均匀的，可以被用于微加工和宽光斑技术中。
总的来说，高斯光束和平顶光束各有其优点，在不同的应用领域
发挥着重要作用。
未来随着技术的不断发展，我们有理由相信它们的
应用将会变得更加广泛。
第二章：应用光学——高斯光学
高斯光学的历史背景
创始人：卡尔·弗里德里希·高斯 形成时间：19世纪初 目的：研究光的传播和成像 应用领域：光学仪器、光学设计、光学测量等
高斯光学的基本原理
基本概念：高斯光学是研究光在均匀介质中的传播和聚焦的学科 基本原理：光的传播遵循高斯定理即光在均匀介质中的传播速度与介质的折射率成正比 应用领域：高斯光学广泛应用于光学仪器的设计和制造如显微镜、望远镜等 发展历程：高斯光学起源于19世纪初经过不断发展和完善已成为光学领域的重要分支
高斯光束的变换
变换原理：基于高斯光束的 性质和光学原理
变换类型：包括平移、旋转、 缩放等
变换应用：在光学测量、成 像、通信等领域有广泛应用
变换效果：可以实现对高斯 光束的精确控制和调整提高
光学系统的性能和效率。
高斯光束的耦合与分离
耦合：将两个或多个高斯光束合并为一个光束 分离：将高斯光束分解为两个或多个光束 应用：在光学通信、光学测量、光学成像等领域有广泛应用 技术：包括光束整形、光束耦合、光束分离等技术
03
高斯光学的应用
高斯光束的传输
光束传输：高斯光束在传输过程中保持其形状和强度不变 应用领域：高斯光束广泛应用于激光通信、激光加工、激光医疗等领域 传输特性：高斯光束具有较好的传输特性如低发散、低损耗等 传输距离：高斯光束的传输距离取决于其功率、波长和传输介质等因素
高斯光束的聚焦
聚焦原理：高斯光束在传播过程中保持其形状和强度不变 应用领域：激光切割、焊接、打标等 聚焦方法：使用透镜或反射镜进行聚焦 聚焦效果：高斯光束的聚焦效果取决于其形状和强度
感谢观看
汇报人：
实验结果：高斯光束具有很好的聚焦特性能量分布均匀符合高斯分布
实验结论：高斯光束在光学实验和实际应用中具有重要价值可用于激光加工、光学测量等领 域。
thorlabs 高斯光束公式
高斯光束公式是描述高斯光束的光学特征的数学公式。
它是基于高斯光束的波前形状和光强分布的特征参数，是光学研究和应用中常用的重要工具。
Thorlabs是一家知名的光学仪器和设备供应商，他们提供了广泛的高斯光束公式相关的产品和技术支持。
本文将探讨高斯光束公式的基本原理和应用，以及Thorlabs在这一领域的贡献和影响。
一、高斯光束的基本原理1. 高斯光束的定义高斯光束是一种特殊的光束模式，其波前形状和光强分布都服从高斯函数的特征。
在光学系统中，高斯光束具有重要的理论和实际意义，可以用来描述激光束、光纤等光学器件的光学特性。
2. 高斯光束公式高斯光束的波前形状和光强分布可以用数学公式来描述。
一般而言，高斯光束的波前形状可以由二次相位曲面和一次振幅曲面共同确定，而光强分布则由波前形状和物质透过能力共同决定。
二、高斯光束的应用领域1. 激光器高斯光束是激光器输出光束的典型模式，其特征参数和稳定性对激光器的性能和输出功率有重要影响。
在激光器设计和优化中，高斯光束公式是理论分析和仿真的重要工具。
2. 光通信光通信系统中常使用光纤作为传输介质，而高斯光束是光纤中常见的传输模式。
通过高斯光束公式的分析和计算，可以优化光通信系统的传输性能和带宽利用率。
三、Thorlabs在高斯光束公式领域的贡献1. 产品和技术支持Thorlabs提供了丰富的高斯光束公式相关的产品和技术支持，包括激光器、光学器件、光纤等。
这些产品和技术支持为科研机构和工程实践提供了重要的工具和资源。
2. 应用案例和实验验证Thorlabs在高斯光束公式的应用领域做了大量的实验研究和案例验证，为高斯光束公式的理论基础和工程应用提供了有力的支撑。
四、结语高斯光束公式是描述高斯光束的重要数学工具，对光学研究和应用具有广泛的影响和意义。
Thorlabs作为光学仪器和设备供应商，在高斯光束公式领域做出了重要的贡献，为光学领域的科研和工程应用提供了有力的支持。
希望通过今后的持续努力，高斯光束公式的理论和应用能够得到进一步的发展和完善。
贝塞尔高斯光束和拉盖尔高斯光束
贝塞尔高斯光束和拉盖尔高斯光束在当代光学领域，贝塞尔高斯光束和拉盖尔高斯光束是两个备受关注的主题。
它们在光通信、激光加工、光学成像等领域有着重要的应用价值。
今天，我们就来深入探讨这两种光束的特点、应用以及在光学技术中的重要意义。
1. 贝塞尔高斯光束贝塞尔高斯光束是一种特殊的光束，它具有环状的振幅分布和高斯型的横向波前。
贝塞尔高斯光束的特点是携带着轨道角动量，因此在光通信中的应用非常广泛。
这种光束常常被用于光学操控和精密加工领域，尤其在激光聚焦方面具有独特的优势。
贝塞尔高斯光束的数学描述涉及到贝塞尔函数和高斯函数的乘积，在光学理论中具有重要的地位。
它的独特振幅分布和相位结构，使得其成为一种非常灵活的光学工具，能够实现更高效的能量传输和更精密的光学成像。
2. 拉盖尔高斯光束与贝塞尔高斯光束类似，拉盖尔高斯光束也是一种特殊的光束。
它具有环状的振幅分布和高斯型的横向波前，但其振幅分布不同于贝塞尔高斯光束。
拉盖尔高斯光束常常被用于光学拓扑和光学传输领域，其独特的相位结构和振幅特性使得其在光学通信和信息处理中具有重要的应用潜力。
相对于贝塞尔高斯光束而言，拉盖尔高斯光束在光学信息处理和光学成像领域具有更为广泛的适用性。
其特殊的相位结构和振幅分布，使得其能够实现更高精度的光学成像和更快速的光学信息处理。
3. 应用和意义贝塞尔高斯光束和拉盖尔高斯光束在光学技术中具有重要的应用意义。
它们的独特性质和灵活特点，使得其在光通信、激光加工、光学成像等领域有着广泛的应用前景。
特别是在光学拓扑和光学信息处理领域，这两种光束的应用将会为光学技术的发展提供更多可能性。
个人观点作为一名光学领域的研究者，我个人认为贝塞尔高斯光束和拉盖尔高斯光束的研究和应用将会为光学技术的发展带来新的突破。
它们的独特性质和广泛应用领域，使得其在当代光学科技领域具有重要的意义。
希望未来能够有更多的研究者和工程师投入到这一领域的研究中，推动光学技术的进步和创新。
平顶光束与高斯光束
平顶光束与高斯光束激光一般都是高斯光束，即光束强度在空间上呈现高斯分布，这样的光束具有中间强度十分高，往外沿着高斯轮廓逐渐下降。
而在实际的应用中，往往不仅需要高斯光束，针对特定的应用需求，还会对激光光束具有特定的要求。
比如：在能量分布上，具备环形分布;在光束形状上，具有方形，圆形等形状。
高斯光束的能量分布较为不均匀，中间能量过高，会引起局部温度过高从而影响激光与物质间的相互作用;两翼能量过低，降低了利用率。
因此，在某些场合，需要将高斯光束整形成能量均匀分布的平顶光束，以改善激光加工效果。
光束可用中心区域两侧的低强度部分称为“两翼”，其强度低于激光加工应用所需的灼烧阈值，这些两翼的能量通常会被浪费掉，导致能量利用率大大降低;同时，两翼的能量也会损伤目标区域以外的周围区域，从而扩展热影响区。
另一方面，高于灼烧阈值的高强度部分称为“过剩能量”，这些过剩能量有可能损坏基材;更有甚者，中心部分能量过于集中，很容易将光学器件损坏。
与高斯激光束相比，平顶激光束能更有效地利用能量。
在高斯光束轮廓中，中间高于应用要求的强度阈值的过剩能量和两翼中低于阈值要求的能量，都被浪费掉了。
平顶光束轮廓中没有两翼，但具有较陡的边缘过渡，因此能量利用效率更高，并且对周围区域的损伤也会减少。
与高斯光束相比，平顶光束的能量能够更清晰地包含在给定区域中。
使用平顶光束焊接或切割，都将更加准确，并且对周围区域的损伤也会减少。
利用平顶光束进行切割时，可以产生更干净的切口和更锐利的边缘。
利用平顶光束进行焊接时，焊接的缝隙将会比高斯光束情形下更加匀滑。
平顶光束有哪些缺点?与高斯光束不同的是，在自由空间中传播时，强度形状会发生变化，所以不利于长距离传播。
而高斯光束在传播过程中，即使光束大小改变，光束轮廓仍然是高斯。
通常激光器发出的都是高斯光束，然后需要采用一些合适的光学元件改变其强度形状才能得到平顶光束。
激光独有的HBF技术(High Brightness Flat-top)，通过光纤输出高亮度平顶光，光斑边缘锐利，高能量阈值，可以提高激光能量利用率的同时降低热影响区和损伤，有效提高激光加工速度和精度。
高斯光束测定实验报告(3篇)
第1篇一、实验目的1. 加深对高斯光束物理图像的理解；2. 学会对描述高斯光束传播特性的主要参数，即光斑尺寸、远场发散角的测量方法进行掌握；3. 学习体会运用微机控制物理实验的方法。
二、实验原理1. 高斯光束的传播特性高斯光束的振幅在传播平面上呈高斯分布，近场时近似为平面波，远场时近似为球面波。
高斯光束的振幅分布公式为：\[ I(r, z) = I_0 \exp\left(-\frac{2r^2}{w_0^2(z)}\right) \]其中，\( I(r, z) \) 为距离光轴距离为 \( r \) 处，距离光束传播方向为 \( z \) 处的光强；\( I_0 \) 为光束中心处的光强；\( w_0 \) 为光束中心处的光斑尺寸。
光斑尺寸 \( w(z) \) 与光束中心处的光斑尺寸 \( w_0 \) 的关系为：\[ w(z) = w_0 \sqrt{1 + \left(\frac{z}{z_r}\right)^2} \]其中，\( z_r \) 为光束的瑞利长度。
2. 发散角的定义及测量光束的全发散角定义为光束中光强下降到中心光强的 \( 1/e \) 位置时，光束边缘与光轴所成的角度。
在远场情况下，光束的全发散角近似为：\[ \theta = \frac{1.22 \lambda}{w(z)} \]其中，\( \lambda \) 为光束的波长。
三、实验仪器与设备1. 激光器：输出波长为 \( \lambda = 632.8 \) nm 的红光激光；2. 凹面镜：曲率半径为 \( R = 50 \) cm；3. 平面镜：用于反射激光；4. 光电探测器：用于测量光强；5. 数据采集卡：用于采集光电探测器数据；6. 计算机：用于处理实验数据。
四、实验步骤1. 将激光器输出光束照射到凹面镜上，使光束经凹面镜反射后形成高斯光束；2. 将光电探测器放置在凹面镜后的某个位置，调整探测器位置，使探测器接收到的光强最大；3. 记录探测器接收到的光强 \( I \)；4. 根据公式 \( I = I_0 \exp\left(-\frac{2r^2}{w_0^2(z)}\right) \) 求解光斑尺寸 \( w_0 \)；5. 根据公式 \( \theta = \frac{1.22 \lambda}{w(z)} \) 求解发散角\( \theta \)；6. 重复步骤 3-5，改变探测器位置，记录不同位置的光强 \( I \) 和发散角\( \theta \)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试论高斯光束整形技术
发表时间：
2016-01-27T14:56:49.093Z 来源：《医师在线》2015年10月第21期供稿 作者： 张海英
[导读] 北京V美精致雕颜 平顶光束的转化，多年来一直成为中外学者研究探索的重要课题。
张海英
北京V美精致雕颜 100123
【摘要】：本文给出了一个整形系统的设计实例，简化了高斯光束整形系统的光学设计；解释了高斯光束的形成原理；利用Zemax编
写计算了坐标变换的
ZPL宏指令；通过非球面透镜实验，证实了高斯光束的整形变化。仿真设计结果表明，输出光斑的光强均匀度高、能
量损耗小、符合使用标准。且方法易于操作、计算简单、具有较高的实用价值。
【关键词 】 光束整形 高斯光束 平顶光束
【引言】
平顶光束的转化，多年来一直成为中外学者研究探索的重要课题，国外主要以Alavinejad和B.Ghafar等人为主，国内的研究学者主要有
罗时荣、季小玲、曾庆刚等人，本文利用
ZEMAX软件对整形系统进行研究，根据上述理论设计了针对高斯光束的仿真实验系统,据此进行了
相关实验
,验证了设计结果。
目前将高斯光束转化为平顶光束的方法主要有：衍射光学元件法、长焦深整形原件法、双折射透镜组法、陈列光学元件法、液晶空间
光调制器法、以及非球面透镜法，其中非球面最具实用价值，故而本文将重点对其进行介绍。
一 基础理论
1.光束整形原理
依据M.F.Frieden的整形原理示意图，分别用字母表示入射光强，出射光强，入射面任意一条光线的坐标值，以及与其对应的出射平面
坐标值，高斯光束束腰，平顶光半径，依据能量守恒定律，建立入射光线与出射光线的联系，可以得出入射面光线的坐标值和与其对应的
出射面坐标值间的能量相等。
2．非球面面型参数
利用单片透视镜使光强分布在平面B,实现均匀分布，因为R与r间是非线性关系，所以B平面内光波，不是平面光波，因此需要采用双片
式结构使
B处光波转换为平面光波。根据三角函数关系及几何光学为依据；配合snell定律、三角恒等式等进行计算，通过大量的计算和比
对，我们发现该方法计算过程较为复杂，不利于光学软件的优化设计。
二 .ZEMAX软件仿真设计
1软件功能介绍
ZEMAX软件是美国 Radiant Zemax 公司所发展出的光学设计软件，可做光学组件设计与照明系统的照度分析，也可建立反射、折射
绕射等光学模型，并结合优化、公差等分析功能，是一套可以运算
sequential及Non-Sequential的软件。可以按照光学系统的不同需求进行
仿真操作，操作方便且精确度高，在激光整形系统中应用较为广泛。在序列模式下建模与优化，非序列模式下仿真，公差分析。选择适合
的初始结构和系统优化三大步骤。
2平顶光束实验
在ZEMAX系统中，将工作波长设定为532nm，高斯光束束腰为6mm，平顶光束半径为6mm，通过率为90%，以硅胶玻璃为介质，采
用双透镜系统进行整形，选取入射平面上的
200条光线，作为样品，利用zemax软件上的“reay”对每条出射光的投射高度进行操控。
要保证实验结果的准确性以及精确度，必须要保证初始结构的选取绝对精确，否则将无法达到预期的效果。为保证设计效果的准确。
须要分进行步完成设计。
首先设计但透镜整形系统：第一面为平面，第二面为高次非球面。在zpl下进行语言优化。借助图标可以得到，经过单透镜系后的高斯
光束，已转换为平顶光束，此系统光程差较大，只能在固定区域内实现光束平均化，因而将对其进行更为精准的优化。
在原有的设计基础上，将一非球面透镜加至原像面处，有zemax的无焦像空间模式就，对准直系统进行进一步优化。实验结果表明，
高斯光束，在普乐系统重整后，变为了平顶光束，出射光以平行状分布，但光束边缘处波动较大。
进一步对其进行公差分析可知，元件的偏心公差和倾斜公差，透视面的倾斜公差，对灵敏度的影响十分明显。因此提高系统装调精
度，才能使光学系统得到更好的发挥。
三.平顶光束的特性
平顶光束的优势在于，可以将场分布函数用有限的厄米-高斯或拉盖尔-高斯模的和来表示。且于abcd相吻合。利用Li提出的模型以及基
模高斯光束传播规律作为依据，对于平顶光束的特性进行研究，将不同模型的平顶光束表达式带入
Collins公式中，得到结论，阶数增大，
会使光场均匀性增强，会呈现平顶方波形式，阶数大时，光束光场分布变化减小。
平顶光束处于自由空间时，光阶数增加，平顶光束趋于平坦。呈现方形分布，若光阶数超出一定范围，光强分布逐渐减弱。
四．复杂的高斯光束
实验证明上述方法，至适用于球面整形的设计。对于谐振腔为方形德的激光器并不适用。因此研究厄米特-高斯光束和拉盖尔高斯光束
的整形方法，是解决这一问题的关键。
首先利用zemax分别对两种光束，进行自动优化设计，得到光束设计图，通过对设计图的分析研究，找出平顶光束传输，存在一种特
定的模式，不同的平顶光模型间存在的这种联系，可以将复杂的平顶光束转化为简单的光传输形式。这种传输形式的转换，对于复杂平顶
光线在科学，医学，以及物理学方面的应用，提供了更加便利的条件。对于复杂平顶光线的应用具有重大意义。
五．总结与展望
概括来说， 平顶光束可以弥补高斯光束，光束分布不均的缺点，且具有更强的实用性，对于人类科学，医疗方面的发展，具有重大的
意义。本文对高斯光束转化为平顶光束，进行了合理的设计及论证；利用光学软件进行了设计优化；对于相对复杂的平顶光模型的整形技
术进行了整合、细化、及推广。
然而，为了使其实用价值得到更加充分的体现，仍需对其进行更加系统化的实验研究，进而得到更为精确完整的理论。与此同时还应
继续开展，对于平顶光束经过复杂化的实验，使其更好的服务于大众。
参考文献
【1】牛岗,樊仲维,王培峰,崔建丰,石朝辉,张晶. 利用阶梯镜进行半导体激光器光束整形及光纤耦合[J]. 激光与红外. 2007(06)（1）；
14-18
【2】林勇，胡家升， 余湛. 基于液晶空间光调制器光束整形的理论算法和实验研究[D]. 国防科学技术大学 2010：14-18
【3】姬扬,张静娟,姚德成,陈岩松. 用于半导体激光器光束整形的衍射光学元件的设计研究[J]. 物理学报. 1996(12)
【4】吴中林,楼祺洪,周军,孔令峰,董景星,魏运荣,王之江. 双包层光纤激光器泵浦源的光束整形及耦合系统[J]. 科学技术与工程.
2004(02)
