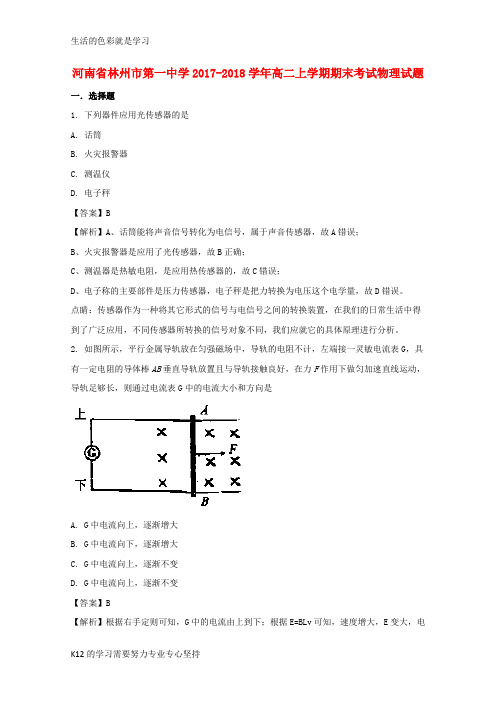

河南省林州市第一中学2017-2018学年高二上学期期末考试物理试题一．选择题1. 下列器件应用光传感器的是A. 话筒B. 火灾报警器C. 测温仪D. 电子秤【答案】B【解析】A、话筒能将声音信号转化为电信号，属于声音传感器，故A错误；B、火灾报警器是应用了光传感器，故B正确；C、测温器是热敏电阻，是应用热传感器的，故C错误；D、电子称的主要部件是压力传感器，电子秤是把力转换为电压这个电学量，故D错误。
点睛：传感器作为一种将其它形式的信号与电信号之间的转换装置，在我们的日常生活中得到了广泛应用，不同传感器所转换的信号对象不同，我们应就它的具体原理进行分析。
2. 如图所示，平行金属导轨放在匀强磁场中，导轨的电阻不计，左端接一灵敏电流表G，具有一定电阻的导体棒AB垂直导轨放置且与导轨接触良好，在力F作用下做匀加速直线运动，导轨足够长，则通过电流表G中的电流大小和方向是A. G中电流向上，逐渐增大B. G中电流向下，逐渐增大C. G中电流向上，逐渐不变D. G中电流向上，逐渐不变【答案】B【解析】根据右手定则可知，G中的电流由上到下；根据E=BLv可知，速度增大，E变大，电流I变大，故选B.3. 如图所示，在同一平面上有a、b、c三根等间距平行放置的长直导线，依次载有1A、2A、3A的电流，电流方向如图所示，则A. 导线a所受的安培力方向向右B. 导线b所受的安培力方向向右C. 导线c所受的安培力方向向右D. 由于不能判断导线c所在位置的磁场方向，所以导线c所受安培力的方向也不能判断【答案】B...............4. 三根平行的直导线，分别垂直地通过一个等腰直角三角形的三个顶点，如图所示，现使每条通电导线在斜边中点O所产生的磁感应强度的大小均为B，则该处的磁感应强度的大小和方向是A. 大小为B，方向垂直斜边向下B. 大小为B，方向垂直斜边向上C. ，斜向右下方D. ，斜向左下方【答案】C【解析】由题意可知，三平行的通电导线在O点产生的磁感应强度大小相等，方向如图；则：B合ABD错误，C正确，故选C．5. 如图所示，理想变压器副线圈接有两个相同的灯泡L1和L2，R为光敏电阻，受光照时其阻值减小。
2017-2018年安徽省宣城市高二(上)期末物理试卷含参考答案

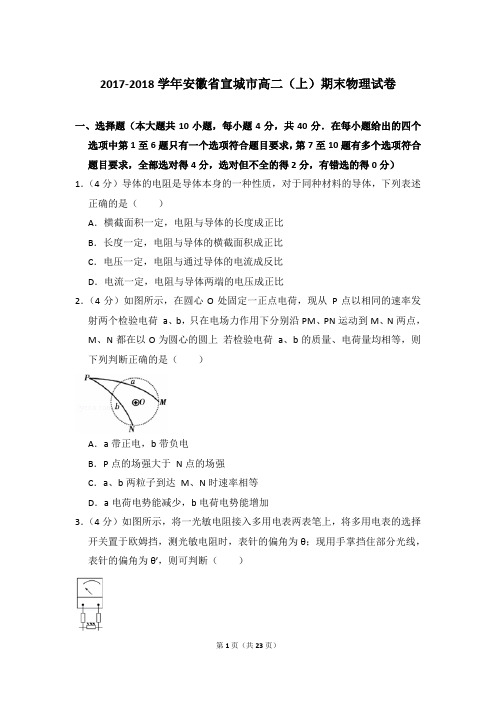

2017-2018 学年安徽省宣城市高二（上）期末物理试卷
一、选择题（本大题共 10 小题，每小题 4 分，共 40 分．在每小题给出的四个 选项中第 1 至 6 题只有一个选项符合题目要求， 第 7 至 10 题有多个选项符合 题目要求，全部选对得 4 分，选对但不全的得 2 分，有错选的得 0 分） 1． （4 分）导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述 正确的是（ ）
（请填写“×1”“×10”或“×100”） ；调零后，将表笔分别与该原件两端连接， 示数如图甲所示，示数为 Ω
（2）在探究该元件 Q 的伏安特性曲线实验中，为使实验误差尽量减小，并要求 电压从零开始变化且多取几组数据，滑动变阻器应选用 R2） ， （3）请将图乙中的实物连线补充完整。 （填 R1 或
第 1 页（共 23 页）
A．θ′=θ
B．θ′＜θ
C．θ′＞θ
D．不能确定
4． （4 分）如图所示，在 x 轴上方存在垂直于纸面向里的匀强磁场，磁感应强度 为 B 在 xOy 平面内，从原点 O 处沿与 x 轴正方向成 θ=30°角以速率 v 发射一 个正电子和一个负电子（重力不计） 正电子和负电子在磁场中运动的时间分 别为 t1 和 t2．在离开磁场的位置距 O 点距离分别为 d1 和 d2．则下列判断正确 的是（ ）
A．a 带正电，b 带负电 B．P 点的场强大于 N 点的场强 C．a、b 两粒子到达 M、N 时速率相等 D．a 电荷电势能减少，b 电荷电势能增加 3． （4 分）如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择 开关置于欧姆挡，测光敏电阻时，表针的偏角为 θ；现用手掌挡住部分光线， 表针的偏角为 θ′，则可判断（ ）
2017-2018学年安徽省黄山市高二(上)期末物理试卷 Word版含解析
2017-2018学年安徽省黄山市高二（上）期末物理试卷一、单选题（共10小题，每小题4分，共40分．在每小题给出的四个选项中，只有一项是符合题目要求的）1．关于对磁感线和电场线的理解，下列说法中正确的是（）A．电场线的切线方向是放入电场中正电荷的受力方向，磁感线的切线方向是放入磁场中小磁针N极的受力方向B．电场线的切线方向与放入电场中正电荷的受力方向垂直，磁感线的切线方向于放入磁场中通电直导线的受力方向垂直C．电场线起源于正电荷，终止于负电荷；磁感线起始于N极，终止于S极D．磁感线和电场线都只能分别表示磁场和电场的方向，不能反映磁场和电场的强弱2．在匀强磁场中，沿电场线方向为x轴正方向，下面关于场强E和Φ沿着x轴方向的变化图象正确的是（）A．B．C．D．3．一带正电粒子从某点电荷电场中的A点运动到B点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是（）A．该电场是某正点电荷电场B．粒子的速度逐渐增大C．粒子的加速度逐渐增大D．粒子的电势能逐渐增大4．如图所示，R1阻值恒定，R2为热敏电阻（热敏电阻组织随温度降低而升高），L为小灯泡，当R2所在位置温度升高时（）A．R1两端的电压减小B．小灯泡的亮度变弱C．电流表的示数减小D．通过R2的电流减小5．如图所示为通电螺线管的纵剖面图，“⊗”和“⊙”分别表示导线中的电流垂直纸面流进和流出，图中四个小磁针（涂黑的一端为N极）静止时的指向画法正确的是（）A．ab B．ac C．cd D．bd6．匀强磁场垂直穿过一个弹性圆形线框，由于某种原因，在线框中产生顺时针方向的感应电流，如图所示．则以下说法正确的是（）A．若磁场方向垂直线框向里，则可能是此磁场的磁感应强度是在增强B．若磁场方向垂直线框向里，则可能是弹性线框面积增大C．若磁场方向垂直线框向外，且可能是此磁场的磁感应强度是在减弱D．若磁场方向垂直线框向外，则可能是弹性线框面积扩大7．如图为穿过1匝闭合线圈的磁通量随时间变化的关系图线，设闭合线圈中的总电阻是1欧姆，下列判断正确的是（）A．0﹣2s内线圈中产生的感应电动势为5VB．2s﹣4s内与4s﹣5s内线圈中产生感应电流方向方向相反C．2s﹣5s内线圈中电流方向始终不变，大小一直等于5AD．5s﹣10s内线圈中产生感应电流大小为1A，与0﹣2s内线圈中产生的感应电流方向相反8．回旋加速器是加速带电粒子的装置，其核心部分是两个中空的半圆D形金属盒，两盒间的狭缝中加有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是（）A．增大匀强电场间的加速电压B．减小磁场的磁感应强度C．减小狭缝间的距离D．增大D形金属盒的半径9．固定导线c垂直纸面，可动导线ab通以如图方向的电流，用测力计悬挂在导线c的上方，导线c中通电时，以下判断正确的是（）A．导线a端转向纸外，同时测力计读数减小B．导线a端转向纸外，同时测力计读数增大C．导线b端转向纸里，同时测力计读数减小D．导线b端转向纸里，同时测力计读数增大10．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直，在电磁场区域中，有一个竖直放置的光滑绝缘圆环，换上套有一个带正电的小球，O 点为圆环的圆心，a、b、c为圆环上的三个点，a点为最高点，c为最低点，Ob沿水平方向，已知小球所受电场力与重力大小相等，现将小球从环的顶端a点由静止释放，下列判断正确的是（）A．小球从b点运动到c点，电势能增大，动能先增大后减小B．小球从a点运动到b点，重力势能减小，电势能增大C．当小球运动到b点，洛伦兹力最大D．当小球运动到c点时，洛伦兹力最大二、实验探究题（每空2分，共20分）1）用螺旋测微器测圆柱体的直径时，如图甲所示，此示数为mm；（2）用20分度的游标卡尺测量某物体的厚度时，如图乙所示，此示数为mm．12．如图所示，R1、R2是两定值电阻，R1的阻值很小，R2的阻值很大；G是一灵敏电流计，S1、S2位开关；S1、S2都闭合时，M、N间是一个（填“电流表”或“电压表”）；S1、S2都断开时，M、N间是一个（填“电流表”或“电压表”）．13．某同学用多用表测量一个电子元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过小，因此需选择倍率的电阻档（填：“×10”或“×1k”）；然后该同学姆调零后进行如下的操作：将如图电路中电键断开，将红黑表笔接在AB两点间，则其测量值比真实值（填“增大”、“偏小”或“相等”）．14．有一个小灯泡上标有“4V、2W”的字样，现在要用描绘这个灯泡的伏安特性曲线（I﹣U 图线）．现有下列器材供选用：A．电压表（0～5V，内阻约10kΩ）B．电流表（0～0.6A，内阻约0.4Ω）C．滑动变阻器（10Ω，2A）D．滑动变阻器（500Ω，1A）E．学生电源（直流6V）、开关、导线若干（1）实验时，选用图中电路图来完成实验；（选甲或乙）（2）实验中所用滑动变阻器应选（用序号字母表示）15．在测电源电动势和内阻实验中，由于电源内阻较小，电压表示数变化不明显，作出的U ﹣I图象如图甲中A所示，这对数据处理的结果将引入较大误差，为了解决此问题，某同学在电路中串联了一定电阻R=6.8Ω（如图乙），作出的U﹣I图象如图甲中B所示，则此电源的电动势大小为V，内阻为Ω．三、计算题（本大题4小题，共40分．解答时应写出必要的文字说明、公式和重要步骤，只写最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位）16．如图所示，长为L的细线下悬挂一个带正电Q的小球，原来静止在悬挂点下方位置A 处．加上水平向左的匀强电场后，静止在位置B，细线此时与竖直线成θ．已知细线长L=1m，电量Q=10﹣6C，θ=37°，小球质量m=4×10﹣2kg．（sin37°=0.6，cos37°=0.8，g取10m/s2）．问：（1）所加匀强电场的场强多大？（2）AB两点间的电势差U AB=？（3）现在用外力将小球缓慢拉回原位置A，在此过程中外力做了多少功？17．环保汽车在我国许多旅游景点中广泛使用，某辆以蓄电池为驱动能源的环保汽车的总质量m=2×103kg，当它在水平路面上以v=18km/h的速度匀速行驶时，驱动电机的输入电流I=5A，电压U=200V，若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P机，g取10m/s2．在此行驶状态下，求：（1）驱动电机的输入功率P电；（2）驱动电机线圈的电阻；（3）汽车所受阻力．18．两根足够长的水平放置的平行光滑金属导轨AB、CD，导轨间距为l；垂直导轨隔着一根金属杆，金属杆在导轨间的电阻为r，导轨上的电阻忽略不计．导轨与右边电阻箱及电容器连接，如图所示．已知电容器的电容为C，电容器M、N两板间距为d，电阻箱开始时候的阻值R．在金属杆以速度v向左匀速运动的过程中，求：（1）电容器上M板所带电量以及电性；（2）一束电子流从电容器两板中间平行两板射入时，恰好能射出电容器；如果电阻箱阻值减小为，则电子流射出电容器时的偏转距离是多少？19．如图所示，水平放置的两块带金属板间同时存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，匀强电场场强E=1.8×103N/C，匀强磁场磁感应强度B0=10﹣3T；右侧存在“V”型的匀强磁场区域，左边界OA竖直，且与右边界OC之间的夹角θ=．一束电子流从两板正中间位置以速度v0水平匀速穿过，垂直边界OA从M点射入“V”型磁场中，OM间距1m．已知电子的比荷q/m=1.8×1011C/kg，求：（1）这束电子流的速度v0多大？（2）如果这束电子流恰好垂直OC边界射出，“V”型磁场的磁感应强度B1等于多少？（3）如果这束电子流不能从OC边界射出，则一个电子在“V”从磁场中飞行的最长时间等于多少？（结果取两位有效数字）2017-2018学年安徽省黄山市高二（上）期末物理试卷参考答案与试题解析一、单选题（共10小题，每小题4分，共40分．在每小题给出的四个选项中，只有一项是符合题目要求的）1．关于对磁感线和电场线的理解，下列说法中正确的是（）A．电场线的切线方向是放入电场中正电荷的受力方向，磁感线的切线方向是放入磁场中小磁针N极的受力方向B．电场线的切线方向与放入电场中正电荷的受力方向垂直，磁感线的切线方向于放入磁场中通电直导线的受力方向垂直C．电场线起源于正电荷，终止于负电荷；磁感线起始于N极，终止于S极D．磁感线和电场线都只能分别表示磁场和电场的方向，不能反映磁场和电场的强弱考点：电场线；磁感线及用磁感线描述磁场．分析：电场周围存在着电场，为了形象地描述电场，我们引入了电感线，规定正电荷的受力方向为电场的方向磁体周围存在着磁场，为了形象地描述磁场，我们引入了磁感线，规定小磁针静止时N极所指的方向为该点磁场的方向．磁感线是闭合曲线，在磁体外部，从磁铁的北极出发，进入南极；在磁体内部，从南极指向北极解答：解：A、电场线的切线方向是放入电场中正电荷的受力方向，磁感线的切线方向是放入磁场中小磁针N极的受力方向，故A正确，B错误；C、电场线起源于正电荷，终止于负电荷；外部磁感线磁铁的北极出发，进入南极；在磁体内部，从南极指向北极，故C错误；D、磁感线和电场线都只能分别表示磁场和电场的方向，疏密反映磁场和电场的强弱，故D 错误；故选：A点评：本题对电场和电场线与磁场和磁感线的理解能力，注意电场线和磁感线是人为虚拟的线；但它能反映电场和磁场的方向及强弱2．在匀强磁场中，沿电场线方向为x轴正方向，下面关于场强E和Φ沿着x轴方向的变化图象正确的是（）A．B．C．D．考点：匀强电场中电势差和电场强度的关系．专题：电场力与电势的性质专题．分析：在运强电场中场强处处相等，沿电场方向电势逐渐降低解答：解：A、在匀强电场中，沿电场方向场强不变，故AB错误；C、沿电场方向，电势降低，故C正确，D错误；故选：C点评：本题主要考查了匀强电场中场强处处相等，沿电场方向电势逐渐降低；3．一带正电粒子从某点电荷电场中的A点运动到B点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是（）A．该电场是某正点电荷电场B．粒子的速度逐渐增大C．粒子的加速度逐渐增大D．粒子的电势能逐渐增大考点：电场线．分析：解这类题的思路：根据带电粒子运动轨迹判定电场力方向，然后根据电性和电场线的疏密程度，判断电场力方向，根据电场力做功判断电势能的变化解答：解：A、只知道电场的分布，没法判断时正电荷产生的电场，故A错误；B、由于带电粒子是从A到B，带电粒子受电场力的方向大致斜向左下方，故电场力做负功，带电粒子的速度减少，故B错误；C、A点电场线密集，故电场强度大，故粒子在A点收到的电场力大于B点，由牛顿第二定律可得在A点的加速度大于B点，故C错误；D、由于带电粒子是从A到B，带电粒子受电场力的方向大致斜向左下方，故电场力做负功，带电粒子的电势能增大，故D正确；故选：D点评：解决这类带电粒子在电场中运动问题的关键是根据轨迹判断出电场力方向，利用电场中有关规律求解；明确电场力做功与电势能和动能间的关系4．如图所示，R1阻值恒定，R2为热敏电阻（热敏电阻组织随温度降低而升高），L为小灯泡，当R2所在位置温度升高时（）A．R1两端的电压减小B．小灯泡的亮度变弱C．电流表的示数减小D．通过R2的电流减小考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：先分析热敏电阻阻值的变化，得到总电阻的变化，分析总电流和路端电压的变化，即可进行分析．解答：解：A、当R2所在位置温度升高时R2减小，总电阻减小，总电流增大，则R1两端的电压增大，故A错误．B、总电流增大，内电压增大，则路端电压减小，并联部分的电压减小，所以灯泡L1变暗．故B正确．C、电流表测量总电流，则知电流表的示数增大，故C错误．D、通过L的电流减小，而总电流增大，则通过R2的电流增大，故D错误．故选：B．点评：本题考查闭合电路的欧姆定律，此类问题一般按“局部﹣整体﹣局部”顺序进行分析．5．如图所示为通电螺线管的纵剖面图，“⊗”和“⊙”分别表示导线中的电流垂直纸面流进和流出，图中四个小磁针（涂黑的一端为N极）静止时的指向画法正确的是（）A．ab B．ac C．cd D．bd考点：通电直导线和通电线圈周围磁场的方向．分析：首先根据电源的正负极判定电流方向，由电流方向根据安培则（用右手握住螺线管，让四指弯曲的方向与螺线管中的电流方向一致，则大拇指所指的那端就是通电螺线管的N 极）判断通电螺线管的磁极；根据磁极间的作用规律判断小磁针的指向是否正确．解答：解：根据安培定则判断得出，通电螺线管内部的磁感线方向左，与外部的磁感线形成闭合曲线，小磁针N极静止时的指向在该处磁感线的切线方向上，由通电螺线管的磁感线分布情况可知，a，b两个小磁针的指向均画错，c、d小磁针指向正确，故C正确，ABD 错误；故选：C．点评：安培定则（右手螺旋定则）为考试中的重点及难点，应能做到熟练应用右手螺旋定则判断电流及磁极的关系．6．匀强磁场垂直穿过一个弹性圆形线框，由于某种原因，在线框中产生顺时针方向的感应电流，如图所示．则以下说法正确的是（）A．若磁场方向垂直线框向里，则可能是此磁场的磁感应强度是在增强B．若磁场方向垂直线框向里，则可能是弹性线框面积增大C．若磁场方向垂直线框向外，且可能是此磁场的磁感应强度是在减弱D．若磁场方向垂直线框向外，则可能是弹性线框面积扩大考点：楞次定律．分析：当磁感应强度增大或面积增大时，穿过线圈的磁通量增大，磁感应强度减小或面积减小时，穿过线圈的磁通量减小，由楞次定律可以判断出感应电流的方向．解答：解：A、若磁场方向垂直线框向里，当磁感应强度增大时，穿过线圈的磁通量增大，由楞次定律可知，线圈中感应电流沿逆时针方向，故A错误；B、若磁场方向垂直线框向里，当弹性线框面积增大时，穿过线圈的磁通量增大，由楞次定律可知，线圈中感应电流沿逆时针方向，故B错误；C、若磁场方向垂直线框向外，当磁感应强度增加减弱时，穿过线圈的磁通量减小，由楞次定律可知，线圈中感应电流沿逆时针方向，故C错误；D、若磁场方向垂直线框向外，当弹性线框面积扩大时，穿过线圈的磁通量增大，由楞次定律可知，线圈中感应电流沿逆时针方向，故D正确；故选：D．点评：本题考查了判断感应电流方向，知道穿过线圈的磁场方向，根据磁通量的变化，由楞次定律即可判断出感应电流方向，本题难度不大，是一道基础题．7．如图为穿过1匝闭合线圈的磁通量随时间变化的关系图线，设闭合线圈中的总电阻是1欧姆，下列判断正确的是（）A．0﹣2s内线圈中产生的感应电动势为5VB．2s﹣4s内与4s﹣5s内线圈中产生感应电流方向方向相反C．2s﹣5s内线圈中电流方向始终不变，大小一直等于5AD．5s﹣10s内线圈中产生感应电流大小为1A，与0﹣2s内线圈中产生的感应电流方向相反考点：楞次定律．分析：根据法拉第电磁感应定律，通过磁通量变化率的大小判断哪段产生的感应电动势大小，并由楞次定律来确定感应电流的方向，从而即可求解．解答：解：根据E=n得，感应电动势与磁通量的变化率成正比．Φ﹣t图线的斜率表示磁通量的变化率，也可表示感应电动势的大小，A、0﹣2s内线圈中产生的感应电动势为E==2.5V，故A错误；B、根据楞次定律可知，2s﹣4s内与4s﹣5s内线圈中产生感应电流方向方向相同，故B错误；C、根据楞次定律可知在，2s﹣5s内线圈中产生感应电流方向不变，因2s﹣4s与4s﹣5s内的斜率相同，则2s﹣4s内线圈中产生的感应电动势等于4s﹣5s内线圈中产生的感应电动势，则感应电动势E′==5V，那么感应电流大小I==5A，故C正确；D、0﹣2s内和5 s～10 s内磁场的方向相反，且磁通量前者增大，后者减小，由楞次定律可知，产生感应电流方向相同．故D错误．故选：C．点评：解决本题的关键掌握法拉第电磁感应定律，知道电动势的大小与磁通量的变化率成正比，注意掌握楞次定律的应用．8．回旋加速器是加速带电粒子的装置，其核心部分是两个中空的半圆D形金属盒，两盒间的狭缝中加有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两个D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是（）A．增大匀强电场间的加速电压B．减小磁场的磁感应强度C．减小狭缝间的距离D．增大D形金属盒的半径考点：质谱仪和回旋加速器的工作原理；带电粒子在匀强磁场中的运动．专题：带电粒子在磁场中的运动专题．分析：回旋加速器利用电场加速和磁场偏转来加速粒子，根据洛伦兹力提供向心力求出粒子射出时的速度，从而得出动能的表达式，看动能与什么因素有关．解答：解：根据牛顿第二定律，由洛伦兹力提供向心力，则有：qvB=m，解得：v=．则动能为：E K=mv2=，知动能与加速的电压无关，狭缝间的距离无关，与磁感应强度大小和D形盒的半径有关，增大磁感应强度和D形盒的半径，可以增加粒子的动能．故D正确，ABC错误．故选：D．点评：解决本题的关键知道回旋加速器电场和磁场的作用，知道粒子的最大动能与加速的电压无关，与磁感应强度大小和D形盒的半径有关．9．固定导线c垂直纸面，可动导线ab通以如图方向的电流，用测力计悬挂在导线c的上方，导线c中通电时，以下判断正确的是（）A．导线a端转向纸外，同时测力计读数减小B．导线a端转向纸外，同时测力计读数增大C．导线b端转向纸里，同时测力计读数减小D．导线b端转向纸里，同时测力计读数增大考点：安培力．分析：电流AB处于电流c产生的磁场中，在AB左右两边各取一小电流元，根据左手定则判断其安培力的方向，从而判断其运动．当AB导线转过90°后，看两电流是同向电流还是异向电流，同向电流相互吸引，异向电流相互排斥．解答：解：电流c产生的磁场在右边平行纸面斜向左，在左边平行纸面斜向下，在AB左右两边各取一小电流元，根据左手定则，左边的电流元所受的安培力方向向外，右边的电流元所受安培力方向向内，知AB导线逆时针方向（从上向下看）转动，即指向纸外．当AB 导线转过90°后，两电流为同向电流，相互吸引．导致弹簧秤的读数变大．故D正确，A、C、D错误．故选：B点评：在解决该题的过程中：1、使用了电流元法，即在导线上取一较短的电流，判断其受力方向．2、使用了特殊位置法，转过90°后判断其受力．3、使用了结论法，同向电流相互吸引，异向电流相互排斥10．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直，在电磁场区域中，有一个竖直放置的光滑绝缘圆环，换上套有一个带正电的小球，O 点为圆环的圆心，a、b、c为圆环上的三个点，a点为最高点，c为最低点，Ob沿水平方向，已知小球所受电场力与重力大小相等，现将小球从环的顶端a点由静止释放，下列判断正确的是（）A．小球从b点运动到c点，电势能增大，动能先增大后减小B．小球从a点运动到b点，重力势能减小，电势能增大C．当小球运动到b点，洛伦兹力最大D．当小球运动到c点时，洛伦兹力最大考点：带电粒子在混合场中的运动．专题：带电粒子在复合场中的运动专题．分析：电场力与重力大小相等，则二者的合力指向左下方45°，由于合力是恒力，故类似于新的重力，所以ad弧的中点相当于平时竖直平面圆环的“最高点”．关于圆心对称的位置（即bc弧的中点）就是“最低点”，速度最大．再根据竖直平面内的圆周运动的相关知识解题即可．解答：解：电场力与重力大小相等，则二者的合力指向左下方45°，由于合力是恒力，故类似于新的重力，所以ad弧的中点相当于平时竖直平面圆环的“最高点”．关于圆心对称的位置（即bc弧的中点）就是“最低点”，速度最大．A、小球从b点运动到c点，电场力做负功，电势能增大，但由于bc弧的中点速度最大，所以动能先增后减小，故A正确；B、从a到b，重力和电场力都做正功，重力势能和电势能都减少．故B错误；C、D．由于bc弧的中点相当于“最低点”，速度最大，当然这个位置洛伦兹力最大．故C错误，D错误．故选：A．点评：该题要求同学们能够根据受力分析找出做圆周运动新的最高点和最低点，再根据竖直平面内的圆周运动的知识解题，难度较大．二、实验探究题（每空2分，共20分）1）用螺旋测微器测圆柱体的直径时，如图甲所示，此示数为 6.125mm；（2）用20分度的游标卡尺测量某物体的厚度时，如图乙所示，此示数为61.70mm．考点：刻度尺、游标卡尺的使用；螺旋测微器的使用．专题：实验题．分析：解决本题的关键掌握游标卡尺读数的方法，主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，再读可动刻度读数时需估读．解答：解：1、螺旋测微器的固定刻度为6mm，可动刻度为12.5×0.01mm=0.125mm，所以最终读数为6mm+0.125mm=6.125mm．2、游标卡尺的主尺读数为61mm，游标尺上第14个刻度和主尺上某一刻度对齐，所以游标读数为14×0.05mm=0.70mm，所以最终读数为：61mm+0.47mm=61.70mm．故答案为：（1）6.125（2）61.70点评：对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，要能正确使用这些基本仪器进行有关测量．12．如图所示，R1、R2是两定值电阻，R1的阻值很小，R2的阻值很大；G是一灵敏电流计，S1、S2位开关；S1、S2都闭合时，M、N间是一个电流表（填“电流表”或“电压表”）；S1、S2都断开时，M、N间是一个电压表（填“电流表”或“电压表”）．考点：串联电路和并联电路．专题：恒定电流专题．分析：当开关闭合和断开时，理清电路，搞清电流计与电阻是串联还是并联，当电流计与小电阻并联，可以改装为大量程的电流表，当电流计与大电阻串联，可以改装为大量程的电压表．解答：解：S1、S2都闭合时，电流计与R1并联，R1起分流作用，M、N间是一个电流表．S1、S2都断开，电流计与R2串联，R2起分压作用，M、N间是一个电压表．故答案为：电流表，电压表．点评：解决本题的关键知道电流表和电压表改装的原理，电流计改装为大量程电流表，并联小电阻起分流作用，电流计改装为大量程的电压表，串联电阻起分压作用．13．某同学用多用表测量一个电子元件的电阻，选用“×100”倍率的电阻档测量，发现多用表指针偏转过小，因此需选择×1k倍率的电阻档（填：“×10”或“×1k”）；然后该同学姆调零。

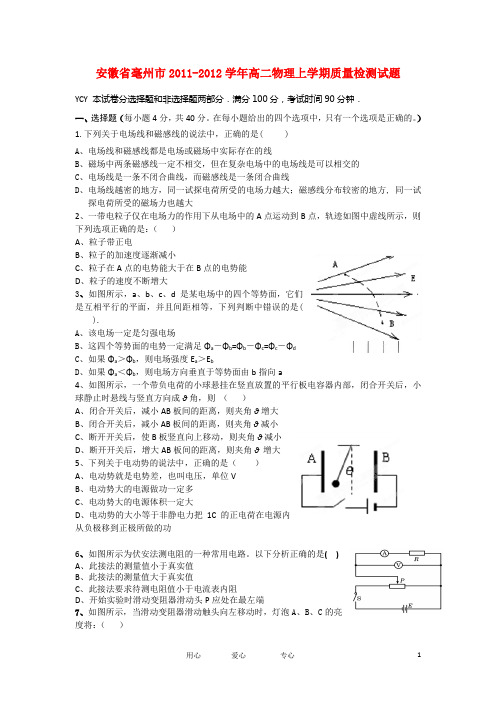

安徽省毫州市高二物理上学期质量检测试题
安徽省毫州市2011-2012学年高二物理上学期质量检测试题YCY 本试卷分选择题和非选择题两部分．满分100分，考试时间90分钟．一、选择题（每小题4分，共40分。
在每小题给出的四个选项中，只有一个选项是正确的。
）1.下列关于电场线和磁感线的说法中，正确的是( )A、电场线和磁感线都是电场或磁场中实际存在的线B、磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的C、电场线是一条不闭合曲线，而磁感线是一条闭合曲线D、电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方, 同一试探电荷所受的磁场力也越大2、一带电粒子仅在电场力的作用下从电场中的A点运动到B点，轨迹如图中虚线所示，则下列选项正确的是：（）A、粒子带正电B、粒子的加速度逐渐减小C、粒子在A点的电势能大于在B点的电势能D、粒子的速度不断增大3、如图所示，a、b、c、d是某电场中的四个等势面，它们是互相平行的平面，并且间距相等，下列判断中错误的是().A、该电场一定是匀强电场B、这四个等势面的电势一定满足Φa－Φb=Φb－Φc=Φc－ΦdC、如果Φa＞Φb，则电场强度E a＞E bD、如果Φa＜Φb，则电场方向垂直于等势面由b指向a4、如图所示，一个带负电荷的小球悬挂在竖直放置的平行板电容器内部，闭合开关后，小球静止时悬线与竖直方向成θ角，则（）A、闭合开关后，减小AB板间的距离，则夹角θ增大B、闭合开关后，减小AB板间的距离，则夹角θ减小C、断开开关后，使B板竖直向上移动，则夹角θ减小D、断开开关后，增大AB板间的距离，则夹角θ增大5、下列关于电动势的说法中，正确的是（）A、电动势就是电势差，也叫电压，单位VB、电动势大的电源做功一定多C、电动势大的电源体积一定大D、电动势的大小等于非静电力把1C的正电荷在电源内从负极移到正极所做的功6、如图所示为伏安法测电阻的一种常用电路。
以下分析正确的是( )A、此接法的测量值小于真实值B、此接法的测量值大于真实值C、此接法要求待测电阻值小于电流表内阻D、开始实验时滑动变阻器滑动头P应处在最左端7、如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将：（）6 4 2y V 0 a bA 、都变亮B 、都变暗C 、A 、B 变亮，C 变暗D 、A 、C 变亮，B 变暗 8、根据磁感应强度的定义式B=ILF，下列说法中正确的是（ ） A 、在磁场中某确定位置，B 与F 成正比，与I 、L 的乘积成反比 B 、一小段能通电直导线在空间某处受磁场力F=0，那么该处的B 一定为零C 、磁场中某处的B 的方向跟电流在该处受磁场力F 的方向相同D 、一小段通电直导线放在B 为零的位置，那么它受到磁场力F 也一定为零9、如图所示为一速度选择器，内有一磁感应强度为B ，方向垂直纸面向外的匀强磁场，一束粒子流以速度v 水平射入，为使粒子流经磁场时不偏转（不计重力），则磁场区域内必须同时存在一个匀强电场，关于这处电场场强大小和方向的说法中，正确的是（ ） A 、大小为Bv ，方向向下，与粒子带何种电荷无关 B 、大小为Bv ，方向向上，与粒子带何种电荷无关 C 、大小为B/v ，粒子带正电时，方向向上 D 、大小为B/v ，粒子带负电时，方向向上10、带电粒子（不计重力）以初速度V 0从a 点进入匀强磁场，如图所示。
安徽省定远重点中学2017-2018学年高二物理上学期期末考试试题(含解析)
安徽省定远重点中学2017-2018学年高二上学期期末考试物理试题一、选择题1. 依据如图所示的“处在磁场中的通电金属棒在导轨上运动”这一实验现象及相应规律设计的家用电器是（）A. 电风扇B. 电饭锅C. 电热水壶D. 电熨斗【答案】A2. 电荷从静止开始只在电场力作用下的运动（最初阶段的运动），则电荷（）A. 总是从电势高的地方移到电势低的地方B. 总是从电场强度大的地方移到电场强度小的地方C. 总是从电势能大的地方移到电势能小的地方D. 总是从电势能小的地方移到电势能大的地方【答案】C【解析】如果是负电荷，运动方向与场强相反，故电势会增大，故A错误；静止开始的电荷会沿着电场力的方向运动，但此方向的场强不一定减小，故B错误；由于电荷只受电场力，因此电场力做正功，电势能减小，所以εA＞εB，故C正确D错误．3. 一束电子流沿水平方向自东向西运动，在电子流的正上方有一点，由于电子运动产生的磁场在该点的方向是（）A. 竖直向上B. 竖直向下C. 水平向南D. 水平向北【答案】C【解析】试题分析：电子运动方向自东向西，所以产生的电流方向自西向东，由右手螺旋定则可知产生的磁场在该点的方向是水平向南考点：考查电流的磁效应点评：难度较小,主要考查电流的磁效应,利用右手螺旋定则,注意大拇指指向的是电流的流向,及电子速度的反方向。
4. ，则此故障可能是( )A. L断路B. R断路C. R′ 断路D. S断路【答案】C【解析】电压表有示数说明此时的电路可以组成闭合的回路，故障应该在和电压表并联的部分，当电压表示数为零，说明此时的电路不通，电路中没有电流，故障不在和电压表并联的部分．用电压表测量得到U ab=5.0V，说明从b到c到d这一部分电路是通的，故障可能出现在电键和ab之间，由于U cd=0V，U bc=0V，说明此时的电路不通，故障在ab之间，又由于U ad=5.0V，说明电键是好的，所以故障一定是R断路，所以B正确．综上所述本题答案是：B点睛：本题是对电路故障的分析，当电路中有电流，能组成闭合的回路的时候，电压表就会有示数，否则，电压表就没有示数．5. 如图所示，一圆环上均匀分布着负电荷，x轴垂直于环面且过圆心O．下列关于x轴上的电场强度和电势的说法正确的是（）A. 从O点沿x轴正方向，电场强度先增大后减小，电势一直降低B. 从O点沿x轴正方向，电场强度先增大后减小，电势先降低后升高C. O点的电场强度为零，电势最低D. O点的电场强度不为零，电势最高【答案】D【解析】试题分析：圆环上均匀分布着负电荷，根据对称性可知，圆环上各电荷在O点产生的场强抵消，合场强为零．圆环上各电荷在x轴产生的电场强度有水平向左的分量，根据电场的叠加原理可知，x轴上电场强度方向向左，根据顺着电场线方向电势降低，可知，从O点沿x轴正方向，电势升高．O点的场强为零，无穷远处场强也为零，所以从O点沿x轴正方向，场强应先增大后减小．故A、B错误．根据对称性可知，O点的电场强度为零，根据顺着电场线方向电势降低，可知O点的电势最低．故D错误，C正确；故选C．考点：电场强度；电势6. 半径为r的圆形空间内，存在着垂直纸面向里的匀强磁场，一个带正电粒子（不计重力）从A点以速度垂直于磁场方向射入磁场中，并从B点射出，∠AOB=120°，如图所示，则该带电粒子在磁场中运动的时间为（）【答案】D【解析】由图可知，粒子转过的圆心角为60°，，则运动所用时间，综上所述本题答案是;D。
安徽省和县二中2017-2018学年高二上学期期末考试卷物理试题Word版含解析
安徽省和县二中2017-2018学年上学期期末考试卷高二物理试题一、选择题1. 关于静电场，下列结论普遍成立的是（）A. 电场强度大的地方电势高，电场强度小的地方电势低B. 电场中任意两点之间的电势差只与这两点的场强有关C. 在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向D. 在电场强度越大的地方，电荷的电势能也越大【答案】C【解析】试题分析：在静电场中场强方向就是电势降低最快的方向；两点之间的电势差与场强及两点间沿电场线方向的距离有关；电场强度与电势无关；根据电场力做功公式W=qU分析电场力做功情况．解：A、电势与电场强度没有直接关系，所以电场强度大的地方电势不一定高，电场强度小的地方电势不一定低，故A错误．B、由公式U=Ed可知，两点之间的电势差与场强和两点间沿电场线方向的距离都有关，故B 错误．C、在正电荷或负电荷产生的静电场中，沿场强方向电势降低最快，故C正确．D、电势能的高低根据电场力做功的正负判断，与场强的大小没有关系，故D错误．故选：C．【点评】解决本题关键要理解电场中几对关系：场强与电势、场强与电势差、电场力做功与电势差等等，可结合电场线的物理意义和相关公式加深理解．2. 下列四幅图中能正确描绘点电荷电场中电场线的是( )A. B. C. D.【答案】B【解析】电场线从正电荷出发，终于止负电荷，故正电荷的电场线应向外发散，负电荷的电场线应向内聚拢，B正确．3. 电路中，某电子在电源内部从电源一端定向移动到另一端，在此过程中非静电力对该电子做功为W，该电子的电势能变化量为∆E，则（）P>0A. W>0，∆EP<0B. W>0，∆EPC. W<0，∆E>0P<0D. W<0，∆EP【答案】A【解析】试题分析：在电源的内部，非静电力对该电子做正功，即，电子的电势能增加，即有，故A正确．考点：考查了电场力做功【名师点睛】解决本题的关键要明确非静电力做功与电势能变化的关系，不能将这个关系与静电力做功与电势能变化的关系混淆．4. 一个带电粒子沿垂直于磁场方向射入匀强磁场中，由于使沿途空气电离而使粒子的动能逐渐减小，轨迹如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- 1 - 安徽省亳州市2017-2018学年度第一学期期末高二质量检测物理试卷 一、选择题 1. 关于静电场的描述，下列结论成立的是 A. 电场中任意两点之间的电势差只与这两点的场强有关 B. 电场强度大的地方电势高，电场强度小的地方电势低 C. 将正点电荷从场强为零的一点移动到场强为零的另一点，电场力一定不做功 D. 在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向 【答案】D 【解析】A、电势差的大小决定于电场线方向上两点间距和电场强度，所以A错误； B、在正电荷的电场中，离正电荷近，电场强度大，电势高，离正电荷远，电场强度小，电势低；而在负电荷的电场中，离负电荷近，电场强度大，电势低，离负电荷远，电场强度小，电势高，所以B错误； C、场强为零，电势不一定为零，电场中肯定存在场强都为零、电势又不相等的两个点，在这样的两个点之间移动电荷，电场力将做功，所以C错误； D、沿电场方向电势降低，而且降低的速度最快，所以D正确； 综上所述本题答案是：D 2. 下列电学量的表达式中属于比值定义的是
A. B. C. D. 【答案】B 【解析】点电荷的电场强度与点电荷所带的电荷量成正比，与距离的平方成反比，则 不是比值定义法；当通电导体与磁场垂直时，磁感应强度等于导体所受安培力与导体长度和电流乘积的比值， 属于比值定义法．导体中的电流与两端电压成正比，与电阻成反比，则不是比值定义法；电容器的电容与相对面积以及介电常数成正比，与两板距离成反比，则 不是比值定义法；故选B. 3. 一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，仅将放在两极板间 - 2 -
的一电介质拔出，其电容C和两极板间的电势差U 的变化情况是 A. C和U均增大 B. C 和U均减小 C. C减小，U增大 D. C增大，U减小 【答案】C 【解析】根据可知在其他条件不变的情况下在两极板间插入一电介质，则增大，所以电容C增大，根据可知U减小，D正确． 4. 如图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，当电子仅在电场力作用下以某一初速度沿电场线由A运动到B的过程中，动能减小，则
A. 场强大小EA>EB B. 电势φAC. 电场线方向由B指向A D. 若Q为负电荷，则Q在B点右侧 【答案】D 【解析】电子沿电场线由A运动到B的过程中，动能减小，则电场力做负功，电场力的方向从B到A，电子带负电，则知电场线的方向从A到B，故C错误；不知电场线的疏密，故无法知道电场的强弱，故A错误；顺着电场线电势降低，则电势φA>φB，选项B错误；若Q为负电荷，所以Q在B点右侧，故D正确．故选D. 点睛：解决本题的关键根据电子的运动方向判断出电场的方向．以及知道电场力做功与电势能的变化关系，电场力做正功，电势能减小，电场力做负功，电势能增大． 5. 如图所示，三根通电长直导线P、Q、R垂直纸面放置在正三角形的三个顶点上，它们均通有垂直纸面向里的电流，电流大小均相等，则此时R导线所受磁场力方向为
A. 沿x轴正向 B. 沿x轴负向 C. 沿y轴正向 D. 沿y轴负向 【答案】D - 3 -
6. 如图所示，是一个小灯泡的电流强度随其两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是
A. 小灯泡的电阻随着所加电压的增加而减小 B. 当小灯泡两端电压为1V 时，其阻值为0.202 C. 小灯泡灯丝的电阻率随着灯丝温度的升高而减小 D. 如果把两个这种相同的灯泡串联后，接到电压恒为4V的电源上，则流过每个小灯泡的电流为0.3A 【答案】D 【解析】由图可知，图中电流随电压的增大而增大，每一点的斜率表示该点电阻的倒数，故可知小灯泡的电阻随电压的增大而增大，电阻率随着灯丝温度的升高而增大，故AC错误；当小灯泡两端电压为1V 时，电流为0.2A，则其阻值为，选项B错误；若把两个相同的灯泡串联，接到电压恒为4V的电源上，则每个灯泡两端的电压为2V，由图可知对应的电流为0.3A，故D正确； 故选D． 7. 将三个质量相等的带电微粒分别以相同的水平速度由P点射人水平放置的平行金属板间，已知上板带正电，下板接地，三个微粒分别落在图中A、B、C三点，不计其重力作用，则
A. 三个微粒所带电荷量相同 B. 三个微粒在电场中运动时间相等 C. 三个微粒所受电场力的大小关系是FA- 4 -
D. 三个微粒到达下板时的动能关系是EkA【答案】CD 【解析】带电微粒进入垂直电场方向进入电场后均做类平抛运动，可沿水平方向建立x轴，竖直方向建立y轴，则有题意有：A、B、C三个微粒在水平方向位移有：xA＞xB＞xC，在竖直方向位移有：yA=yB=yC; 因为微粒在水平方向做匀速直线运动，故满足x=v0t得运动时间有
t=∵xA＞xB＞xC ∴tA＞tB＞tC，所以B错误．∵微粒在y轴方向做初速度为0的匀加速直线运
动，有y＝at2得：a=又∵yA=yB=yC，tA＞tB＞tC ∴aA＜aB＜aC∵微粒在电场中受电场力产生加速度，则由牛顿第二定律有：F=ma ∴有FA＜FB＜FC，所以C正确；在电场中有F=qE=q得到qA＜qB＜qC，所以A错误；又因为微粒在电场中电场力对微粒做的功等于微粒动能的变化，由于微粒初动能相同，则可以比较电场力做功确定微粒末动能的大小, 由于FA＜FB＜FC，yA=yB=yC；所以有电场力做功WC＞WB＞WA；据W=Ek-Ek0由于初动能相同所以有三个微粒到达下板时的动能关系是EkC＞EkB＞EkA 故D正确．故选CD． 点睛：处理类平抛问题的关键是利用运动的分解，将曲线运动分解成两个方向上的直线运动，利用等时性处理即可． 8. 回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是
A. 增大电场的加速电压，其他保持不变 B. 增大磁场的磁感应强度，其他保持不变 C. 减小狭缝间的距离，其他保持不变 D. 增大D形金属盒的半径，其他保持不变 【答案】BD - 5 -
【解析】试题分析：回旋加速器利用电场加速和磁场偏转来加速粒子，根据洛伦兹力提供向心力求出粒子射出时的速度，从而得出动能的表达式，看动能与什么因素有关．
解：根据qvB=，解得v=，则最大动能，知最大动能与加速电压无关，与狭缝间的距离无关．与磁感应强度以及D形盒的半径有关．故B、D正确，A、C错误． 故选BD． 【点评】解决本题的关键知道回旋加速器电场和磁场的作用，知道粒子的最大动能与加速的电压无关，与磁感应强度大小和D形盒的半径有关． 9. 如图所示电路中，电源电动势为E，电源内阻为r，R1、R2、R3均为定值电阻，平行板电容器中带电粒子P现处于静止状态，电流表和电压表均为理想电表，当滑动变阻器R4的滑片向b端移动时，则
A. 电流表读数增大 B. 电压表读数增大 C. 粒子P将向下运动 D. R3上消耗的功率保持不变 【答案】AC 【解析】粒子原来处于平衡状态，重力和静电力平衡；滑片向b端移动，电阻R4变小，电路总电阻变小，总电流变大，内电阻和R1两端的电压变大，并联电路两端的电压变小，电容器两端的电压变小，电场力变小，带电粒子P将向下运动，故C正确；电容器两端电压为：U=E-I（r+R1），故电容器两端电压变小，定值电阻R3的电流变小，电流表读数I＝I总−IR3，所以电流表的读数变大，电阻R2两端的电压变大，而并联电路的电压减小，所以R4两端的电压变小，
电压表的读数变小，故A正确，B错误；由R3两端的电压减小，，所以电阻R3消耗的功率逐渐减小，故D错误．故选AC． 点睛：本题是电路动态分析问题，关键是理清电路，根据路串并联知识和闭合电路欧姆定律得到各个部分电路电流和电压的变化． - 6 -
10. 如图所示，0、B、A 为一粗糙绝缘水平面上的三点，一电荷量为-Q的点电荷固定在0点，现有一质量为m，电荷量为+q的小金属块(可视为质点)，从A点以初速度沿它们的连线向固定点电荷运动，到B点时速度最小，其大小为v.已知小金属块与水平面间的动摩擦因数为μ，AB间距离为L、静电力常量为k，则
A. OB间的距离为 B. 小金属块由A 向0运动的过程中，加速度先减小后增大 C. 小金属块由A向0运动的过程中，电势能先增大后减小
D. 在点电荷-Q形成的电场中，A、B两点间的电势差 【答案】AB 【解析】由题意知，A到B过程，金属块做减速运动，B到O过程做加速运动，在B点金属块
所受的滑动摩擦力与库仑力平衡，则有 μmg=k ，得r=．故A正确．A到B过程，库仑力小于滑动摩擦力，库仑力增大，合力减小，加速度减小；B到O过程，库仑力大于滑动摩擦力，库仑力增大，合力增大，加速度增大；故B正确．小金属块由A点向O点运动的过程中，电场力一直做正功，电势能一直减小．故C错误．滑块从A到B过程，由动能定理得：
qUAB-μmgL=mv2-mv02，得UAB=．故D错误．故选AB. 点睛：本题的突破口是“B点速度最小”，分析金属块的运动情况，来分析其受力情况，由牛顿第二定律分析加速度的变化情况，根据动能定理求解电势差． 二、实验题 11. 有一只满偏电流Ig=1mA，内阻Rg=30Ω的电流表G。若把它改装成量程为0.6A 的电流表，应_____联 一个______Ω的分流电阻（保留两位小数)；若把它改装成量程为3V的电压表，应_______联个_______Ω的分压电阻。 【答案】 (1). 并， (2). 0.05Ω (3). 串， (4). 2970Ω
