PCB元件库管理

PCB元件库管理

PCB元件库管理PCB(Printed Circuit Board)作为电子元件的载体,是现代电子制造中不可或缺的一部分。

在PCB设计中,元件是非常重要的,而元件的选型和管理至关重要。

对于一个完整的PCB元件库管理体系,涉及到元件选型、元件标注、元件库组织、标准化等多个方面。

一、元件选型元件选型是PCB设计中的第一步,因此它的重要性不可忽视。

正确的元件选型能够保证整个PCB电路的稳定性、可靠性、成本和性能的平衡。

在选型前必须考虑到电路的性能、工作环境、尺寸和组成等因素,以确保选择的元件能够达到所需的工作要求,并有保证性能指标的稳定性。

在元件选型中,需要注意以下几个方面:1. 元件性能:选择元件前必须要知道它的性能参数,例如工作电压、电流、功率、频率、时序要求等等。

这些参数能够决定电路的性能,并影响元件的使用寿命,因此必须严格考虑。

2. 工作环境:元件的选择还需要考虑到工作环境。

例如,电子产品经常面临的温度变化、湿度、抗干扰要求和安全性等方面。

3. 尺寸和组成:元件尺寸和组成单元也是确定元件选型的因素之一。

通常情况下,元件的小型化有助于实现更高性能、更高密度和更紧凑的机构。

元件选型方案能够为PCB电路的发展提供一定的技术支持,比如说多层板上相关的信号阻抗控制、元件排列形式的优化等等。

因此,有效筛选和选择合适的元件具有非常重要的作用。

二、元件标注在PCB设计过程中,元件标注是非常重要的,能够促进元件的识别,节省设计时间,并避免在电路调试时发生错误。

元件标注包括上标识号码、元件引脚号码和标准名称等信息。

标注的信息能够让使用者更好地理解每个元件。

元件标注要求严格,需要满足以下几点:1. 标注清晰: 标注要用清晰的字体,字迹要美观,以免引起误解。

2. 标注统一: 每个元件标注要保持统一的风格,以免在PCB设计中引起误解和混乱。

3. 标注规范: 标注信息要在制度范围内,统一的标注规范能够大大地提高工作效率。

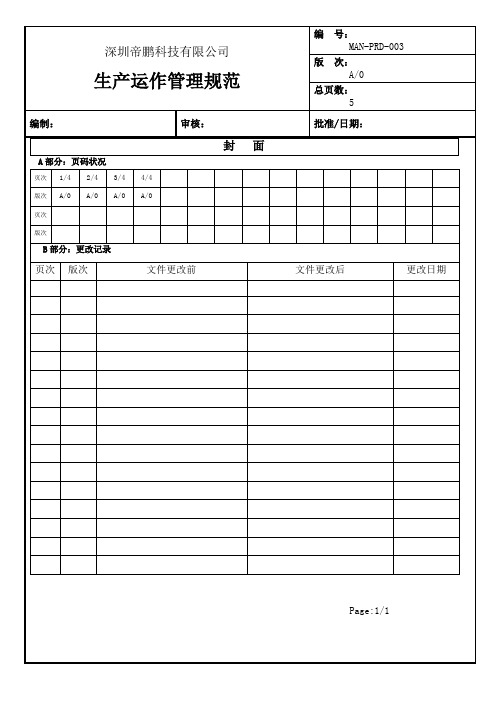

MAN-PRD-003 生产运作管理规范 A0

MAN-PRD-003 生产运作管理规范 A0


深圳帝鹏科技有限公司
版 页
生产运作管理规范
号: MAN-PRD-003 次: A/0 次: 2/4
4.2 生产现场控制: 4.2.1 工程技术员每班两次对维修区烙铁、加热板进行温度测试并作好测试记录。 4.2.2 工程技术员每班、每次换线时对相关设备进行点检,并做好点检记录。 4.2.3 工程技术员依据《炉温量测管理规定》量测并做好记录。 4.2.4 SMT 换线按照《SMT 换线工作规范》和《首件确认作业规范》作业。 4.2.5 生产组长在换线后 1 小时间内对线体静电防护、作业文件的执行,质量记录、设备、 工、治具点检、7S 等项目进行巡查。 4.2.6 SMT 使用的锡膏或红胶在不加班或停线时由锡膏机操作员及时回收并退资材回冻。 4.2.7 生产过程中,PCB、物料、锡膏、锡线等需做好 LOT NO 记录,以便追溯,具体运作 参照《生产批号管理规范》及《换料管理规范》作业。 4.2.8 生产过程中,SMT 操作员换料时依据《换料管理规范》作业。 4.2.9 生产过程中需对 4M 变动严格控制,具体依据《4M 变动管理规范》执行。 4.2.10 SMT 目检人员按相关目检作业指导书及相关检验标准作业,并记录检查结果 4.2.11 SMT 成品需要包装出货时,按产品包装作业指导书作业。 4.2.12 上班后各工序做好白、夜班交接工作及设备、工、治具日常点检和保养工作。 4.2.13 生产现场 7S 管理按照《7S 管理规范》 、 《名称与标识管理规范》执行。 4.3 物料/成品数量控制: 4.3.1 以下各工序物料转交需做好数量确认记录: SMT 物料:使用《工单分次发料表》详细记录移转数量。 A. SMT 半成品:使用《制品识别卡》详细记录。 B. SMT 完成品: 《产品交收单》详细记录。 C. 包装数:使用检验记录表详细记录。 4.3.2 锡膏、红胶、硅胶辅料需做好使用数量记录; 4.3.3 生产中异常物料损耗控制按照目标执行,散料按照《散料处理管理规范》执行。 4.3.4 工单完成后由 SMT 操作员将工单余料退仓,资材部根据退仓余数数量作成《退料回 仓单》 ,确认退仓工单余料数量及物料损耗。 A.《退料回仓单》需要生产部主管助理以上人员审核. 4.3.5 白、夜班交接时各相关工序做好物料/成品交接工作,并作好交接记录。

-GF-F-049 PCB承认书模板 A0

-GF-F-049 PCB承认书模板 A0

一、 根据AQL 标准二、三、V 割要求及外观检查项目;五、基本电性测试项目,可靠性测试项目内容及试验方法;六、包装检查及要求;与资料对比Reference engineering information注:每批次来料请随货附带来料合格检验报告,初次来料及承认书升级新版本后初次来料请同货附带菲林。

七、PCB图纸详见附页(附图可以增加不能减少);1:单板尺寸视图下图供参考2:拼版尺寸图(拼版尺寸清晰,定位孔等尺寸清晰)模板参考下图3:顶层丝印(丝印等清晰正确)模板参考下图4:底层丝印(丝印等清晰)模板参考下图5:solder层(焊盘等清晰,双面板等需要时加多一页顶层)模板参考下图6:顶层覆铜层(双面板等需要时加多一页)7:底层覆铜层(焊盘等清晰)模板参考下图8:机械层(字迹图印等清晰 V割形式做参考)模板参考下图板材切片检查报告/MICROSECTION INSPECTON REPORT客户Customer: *********照明品名/PN: 2SE40691A周期Code: 客户品名Part No: 样品数Sample Size: PCS 日期Date : 2015-4-29 1、铜厚、焊锡厚、阻焊油墨厚Thickness measurements of Copper,Solder mask(μm)测试仪器Test the instrument:金相显微镜AB EC F板材可焊性、热冲击试验 Solderability &Thermal Shock Test客户Customer: *********照明 品名/PN: 2SE40691A周期Code :客户品名CustomertPart: 样品数Sample Qty:10 PCS日期Date :1.可焊性试验条例(Solderability )Test Method :浸锡时间FLOAT TIME :3-5秒 锡炉温度OVEN TEMPERATURE : 245+/-5℃ 2.试验结果 Test Result :①表面至少95%的地方有良好的润湿性且只有小针孔,剩余部分允许有不润湿和沙眼但这些缺陷不能集中在同一区域At leat95%of the surface area should have good wetting and only small pinhole,dewetting and sand are allowed in the rest of the area,of the ared,and these defects should not concentrate in one area.Yes ②镀通孔内润湿性符合下述图示:( a )The wetting condition of the plated through holes should meet the requirements shown in the following figure.(a) 润湿Wetting (b) 半润湿Half-Wetting (c)不 润湿Non-Wetting 3.热冲击试验条件(Thermal Shock)Test Method:热冲击温度Thermal Shock Temperature: 288±5℃ 热冲击时间Thermal Shock Time: 10±1sec 结果Result:发现Found 未发现Not Found⑤镀层断裂:Plating Crack ⑥起泡Blistering ⑦分层Delamination ⑧层间气泡Laminate V oid ⑨阻焊剥离S/M Peel Off ⑩其它Others。

锡膏管理规范

锡膏管理规范

锡膏管理规范引言概述:锡膏是电子创造过程中不可或者缺的材料,它在印刷电路板(PCB)焊接中起着至关重要的作用。

为了确保焊接质量和生产效率,对锡膏进行规范管理是至关重要的。

一、锡膏的存储管理1.1 环境要求:锡膏应存储在温度控制在5-25摄氏度的干燥环境中,避免受潮和高温。

1.2 包装要求:锡膏应放置在密封包装中,避免氧气和灰尘的污染。

1.3 保质期管理:对锡膏进行定期检查,超过保质期的锡膏应及时淘汰并更换。

二、锡膏的使用管理2.1 使用前检查:在使用锡膏之前,应检查其外观是否有异常,如有异物、氧化等情况应即将住手使用。

2.2 使用记录:对每一次使用的锡膏进行记录,包括使用日期、数量、批次等信息,以便追溯和管理。

2.3 使用后处理:使用完锡膏后,应及时清洁设备和工作台,避免残留锡膏对设备和产品造成影响。

三、锡膏的调配管理3.1 调配准确性:在调配锡膏时,应按照配方要求准确称量每种成份,确保配方的准确性。

3.2 混合均匀性:调配完成后,应充分搅拌混合,确保各种成份均匀分布,避免浮现不均匀的情况。

3.3 调配记录:对每一次调配的锡膏进行记录,包括配方、调配人员、时间等信息,以便追溯和管理。

四、锡膏的废弃管理4.1 废弃处理:废弃的锡膏应按照像关规定进行处理,避免对环境造成污染。

4.2 废弃记录:对废弃的锡膏进行记录,包括废弃原因、数量、处理方式等信息,以便追溯和管理。

4.3 废弃监控:定期对废弃锡膏进行监控和检查,确保废弃处理符合规定要求。

五、锡膏的质量管理5.1 质量检验:对每一批锡膏进行质量检验,包括外观、粘度、焊接性能等指标,确保质量符合要求。

5.2 质量记录:对每一次质量检验的锡膏进行记录,包括检验人员、时间、结果等信息,以便追溯和管理。

5.3 质量改进:根据质量检验结果,及时对生产工艺和管理措施进行调整和改进,提升锡膏质量和生产效率。

结论:锡膏管理规范对于确保焊接质量、提升生产效率和保障环境安全具有重要意义。

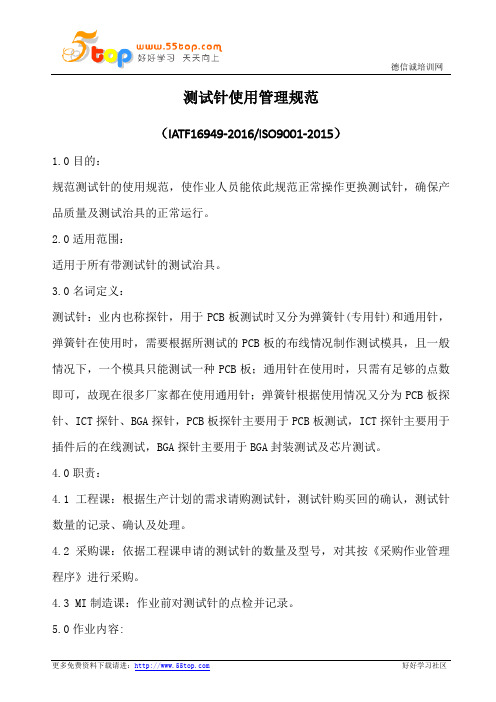

测试针使用管理规范(含表格)

测试针使用管理规范(含表格)

测试针使用管理规范(IATF16949-2016/ISO9001-2015)1.0目的:规范测试针的使用规范,使作业人员能依此规范正常操作更换测试针,确保产品质量及测试治具的正常运行。

2.0适用范围:适用于所有带测试针的测试治具。

3.0名词定义:测试针:业内也称探针,用于PCB板测试时又分为弹簧针(专用针)和通用针,弹簧针在使用时,需要根据所测试的PCB板的布线情况制作测试模具,且一般情况下,一个模具只能测试一种PCB板;通用针在使用时,只需有足够的点数即可,故现在很多厂家都在使用通用针;弹簧针根据使用情况又分为PCB板探针、ICT探针、BGA探针,PCB板探针主要用于PCB板测试,ICT探针主要用于插件后的在线测试,BGA探针主要用于BGA封装测试及芯片测试。

4.0职责:4.1 工程课:根据生产计划的需求请购测试针,测试针购买回的确认,测试针数量的记录、确认及处理。

4.2 采购课:依据工程课申请的测试针的数量及型号,对其按《采购作业管理程序》进行采购。

4.3 MI制造课:作业前对测试针的点检并记录。

5.0作业内容:5.1 MI作业人员工作内容:5.1.1 作业员每日作业前检查测试针是否良好,检查内容及方法有:1.用胶棒轻轻按压测试针2-3次,看测试针是否能恢复原高度,或弹簧无力。

2.把手內无弹簧或弹簧变形。

3.测试针尾数变形,爪尖端磨损弯曲,支撑柱歪斜变形等。

良品与不良品对比图5.1.2.若在点检时发现测试针不良,需经工程课技术人员确认确为不良后再更换新的测试针。

工程课更换测试针时特别注意看清型号一定要更换成相同的测试针,以免在后续测试出现不稳定状况。

测试点直径在≧2.54mm选择100mil的测试针,测试点直径在﹤2.54mm≧1。

905mm选择75 mil的测试针,测试点直径在﹤1.905mm≧1.27mm选择50 mil的测试针。

5.1.3.新的测试针必须用软物将压到位,压针时用力要适当。

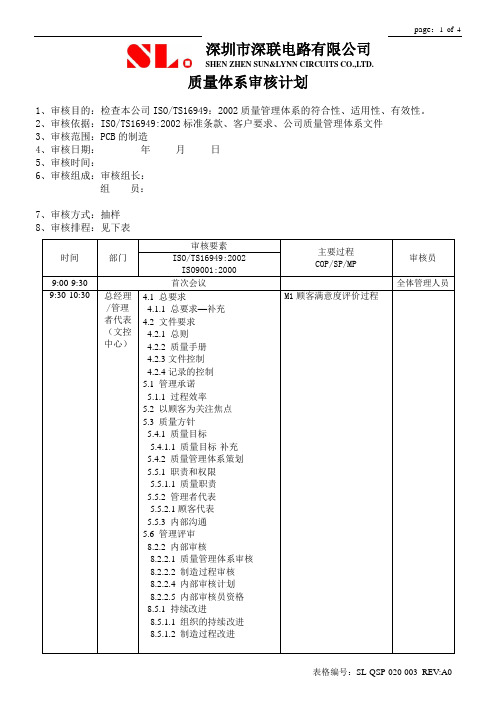

QSP-020-003-A0质量体系审核计划

QSP-020-003-A0质量体系审核计划

[质量体系审核计划1、审核目的:检查本公司ISO/TS16949:2002质量管理体系的符合性、适用性、有效性。

2、审核依据:ISO/TS16949:2002标准条款、客户要求、公司质量管理体系文件3、审核范围:PCB的制造4、审核日期:年月日5、审核时间:6、审核组成:审核组长:组员:7、审核方式:抽样8、审核排程:见下表时间部门审核要素主要过程COP/SP/MP审核员ISO/TS16949:2002ISO9001:20009:00-9:30 首次会议全体管理人员9:30-10:30 总经理/管理者代表(文控中心)4.1 总要求4.1.1 总要求—补充4.2 文件要求4.2.1 总则4.2.2 质量手册4.2.3文件控制4.2.4记录的控制5.1 管理承诺5.1.1 过程效率5.2 以顾客为关注焦点5.3 质量方针5.4.1 质量目标5.4.1.1 质量目标-补充5.4.2 质量管理体系策划5.5.1 职责和权限5.5.1.1 质量职责5.5.2 管理者代表5.5.2.1顾客代表5.5.3 内部沟通5.6 管理评审8.2.2 内部审核8.2.2.1 质量管理体系审核8.2.2.2 制造过程审核8.2.2.4 内部审核计划8.2.2.5 内部审核员资格8.5.1 持续改进8.5.1.1 组织的持续改进8.5.1.2 制造过程改进M1顾客满意度评价过程深圳市深联电路有限公司SHEN ZHEN SUN&LYNN CIRCUITS CO.,LTD.制表:审批:日期:日期:。

AOI管理规范

AOI管理规范标题:AOI管理规范引言概述:AOI(Automated Optical Inspection)是一种自动光学检测技术,用于PCB(Printed Circuit Board)的检测和质量控制。

在PCB生产过程中,AOI系统能够快速、准确地检测PCB上的缺陷和错误,提高生产效率和产品质量。

为了有效地管理和规范AOI系统的使用,制定AOI管理规范是非常重要的。

一、设备维护与保养1.1 确保设备稳定性:定期检查设备的机械部件和光学部件,确保设备运行稳定,避免因设备故障导致生产中断。

1.2 清洁保养:定期清洁设备的镜头、传感器等关键部件,避免灰尘和污垢影响检测精度。

1.3 定期校准:定期对设备进行校准,确保检测结果的准确性和可靠性。

二、操作流程规范2.1 操作人员培训:对操作人员进行专业的培训,掌握AOI系统的操作流程和技术要点,提高操作人员的技能水平。

2.2 检测参数设置:根据实际生产需求,合理设置检测参数,确保检测结果符合质量标准。

2.3 定期维护记录:建立设备维护记录,记录设备的维护情况和维护时间,为设备管理和维护提供参考依据。

三、数据分析与反馈3.1 数据采集与存储:建立完善的数据采集系统,及时采集和存储检测数据,为后续数据分析和质量改进提供支持。

3.2 异常分析与处理:对检测结果中的异常情况进行分析,及时找出问题原因并采取相应措施进行处理。

3.3 质量反馈与改进:根据检测数据和异常情况,及时反馈给生产部门,共同制定改进措施,提高产品质量。

四、质量管理与验收标准4.1 质量管理体系:建立健全的质量管理体系,包括质量标准、流程控制、质量检测等,确保产品质量稳定可靠。

4.2 验收标准制定:制定AOI检测的验收标准,明确缺陷的分类和判定标准,统一质量标准。

4.3 定期质量评估:定期对AOI系统的检测结果进行质量评估,发现问题及时改进,提高检测准确性和效率。

五、安全管理与风险控制5.1 安全操作规范:制定AOI设备的安全操作规范,加强操作人员的安全意识和安全培训,确保生产过程安全稳定。

AOI管理规范

AOI管理规范AOI(Automated Optical Inspection)管理规范一、背景介绍AOI(Automated Optical Inspection)是一种自动光学检测技术,广泛应用于电子制造业中的印刷电路板(PCB)生产过程中,用于检测PCB上的焊接、组装等工艺是否符合标准要求。

为了确保AOI系统的稳定运行和提高检测效率,制定AOI管理规范是必要的。

二、AOI管理规范的目的AOI管理规范的目的是确保AOI系统的正常运行,提高生产效率和产品质量。

通过规范的管理和操作,可以减少人为因素对检测结果的影响,提高检测的准确性和可靠性。

三、AOI管理规范的内容1. AOI设备的安装与维护a. 确保AOI设备安装在稳定的环境中,远离振动和电磁干扰源。

b. 定期对AOI设备进行维护,包括清洁镜头、校准光源等。

c. 确保AOI设备的软件和固件处于最新版本,并及时更新。

2. AOI操作员的培训与管理a. 对所有操作员进行专业的培训,包括AOI设备的使用方法、故障排除等。

b. 设立操作员的岗位责任,明确其在AOI检测过程中的职责和权限。

c. 定期组织操作员的培训和考核,确保其技能和知识的更新。

3. AOI检测程序的制定与优化a. 根据不同的产品要求和工艺特点,制定相应的AOI检测程序。

b. 对已有的检测程序进行优化,提高检测的准确性和效率。

c. 定期对检测程序进行评估和更新,确保其与实际生产相匹配。

4. AOI检测数据的分析与反馈a. 对AOI检测数据进行及时分析,发现问题并及时处理。

b. 建立问题反馈机制,将检测到的问题及时反馈给相关部门。

c. 对AOI检测数据进行统计和分析,为生产过程的改进提供参考依据。

5. AOI系统的维护与更新a. 定期对AOI系统进行维护,包括硬件和软件的更新和升级。

b. 对AOI系统进行备份,以防止数据丢失和系统故障。

c. 定期评估AOI系统的性能和稳定性,及时进行必要的改进和升级。

PCB存储条件可使用期限规定

附 录
名 称 PCB 储存期限规定
页 数 第 1 页,共 1 页
文件编号 附录-05 发布日期 2019.07.24 版 本 号
A0
生效日期
2019.07.30
(受控情况印章)
主文件编号/名称 成品仓库管理作业指引
成品PCB 仓储有效期最长界定为6个月,根据不同工艺要求具体仓储期限如下:
工艺(表面处理)
仓储时间 沉银 ≤3个月 喷锡 ≤6个月 镀金 ≤6个月 沉金 ≤6个月 OSP ≤3个月 喷纯锡 ≤6个月 沉锡
≤3个月
备注:1.储存环境:参照《环境控制标准工作指引》中成品仓库温湿度管控
(温度15-25℃/湿度40-60% RH);
2.当客户仓储期限要求小于厂内最长仓储时间的按客户要求执行,如无相关要求则按本规定执行;
3.对于客户允收时最长仓储时间为客户所同意接受的;
4.因我司库存原因导致产品不合格退货、返工而超出仓储期限的按《呆废库存板处理规定》处理;
5.因客户原因导致仓储超期的,由我司负责协助返工,不保证其存在的品质隐患和承担其后续因返工导致所产生的所有费用。

PCB检验规范 (1)

一.目的: 依此PCB进料检验规范作进料检验动作,以确保供货商交货之PCB符合品质标准. 二.范围: 凡本公司之PCB供货商所交之PCB材料均适用此规范.三.名词定义:1. CR: CRITICAL,严重缺点.a.会导致使用人员或财产受到伤害.b.产品完全失去应有功能.c.无法达到期望规格值.d.会严重伤害到企业的信誉.2.MA: MAJOR,主要缺点.a.产品失去部分应有功能.b.可能降低信赖度或品质性能.3.MI: MINOR,次要缺点.a.不会降低产品之应有的功能.b.不会造成产品使用不良.c.存在有与标准之偏差.4.Via Hole: 贯穿孔.5. PTH: P lated through hole. 电镀孔.6. NPTH: Non-plated through hole 非电镀孔.7. N: 代表取样样本数.四.检验顺序:(1).核对外箱标示(料号,规格,数量)是否符合规格.(2).检查厂商所附之出货检验报告是否符合规格.出货检验报告需包含:尺寸量测报告、焊锡性试验报告、阻抗测试报告、热应力测试报告.(3).外观检验.a).首先应用菲林Film与实物核对,核对Tooling孔位、外层线路、文字版本是否符合规格.b).然后再作基板的线路、文字、防焊等项目的检验.(4).量测PCB板成型尺寸及板厚.使用工具为游标卡尺.(5).量测PCB板各孔径之尺寸.使用孔径规量测.五.基本检验方法及程序:六.参考文件、标准1.IPC-A-600-H Acceptability of Printed Boards .印制板的验收条件2.GB2828 《抽样检验计划作业》正常检验二级.七.PCB判定标准1.线路3.锡垫(圈):4. BGA5.防焊8.金手指9.基材10.外箱包装八.符合下列任何一条件者则不能执行PCB补线作业.1) BGA文字框内或零件区域不得补线.2) 经PCB厂商修补过之板子,如发现有不良之情形,则不予第二次维修.3) 相邻两线路不得同时补线.4) 上件板如需移动板面零才可维修者不予维修(BGA,IC类,如PLCC,QFP,SOP,SOJ).5) BGA PAD不可修补.6)单一线路补线长度不得超过10mm(含补线范围).7) PAD脱落不可修补.8) 贯穿孔不良不可修补.9) 线路与PAD之连接处不得补线.10) C面(总长度不得大于10mm)超过三条,S面(总长度不得大于15mm) 超过两条.11) 每处修补面积不可大于长10mm x宽3mm或直径7mm之圆面积.12) BGA区域线路短路,沾锡.13).BGA防焊层脱落,露铜.14) 线路转角处不得补线.15) 线路与任何零件孔相接处.16) CPU 与Memory之焊接面不得补线.17) 同一条线在15mm以内不得二处补线.18) 其它依IPC相关规范执行.九.注意事项1).检验人员不得徒手接触PCB,必须带手指套或手套进行操作,避免残留指纹.2).工作场所应保持清洁与整齐,避免PCB受到杂物或化学品污染.3).拿取板子时要求拿取板边,避免板子不加保护的叠放.。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目 录 0 版本修改记录 02 1. 目标和目的 03 2. 有效性或范围 03 3. 职责 03 4. 技术术语和缩略语 03 5. 程序描述 04 6 系统更新 10 7 其他相关文件 10 8 表单 10 9 文件存档 10 存放在naen网络“文控室”下的所有经签名的文件是唯一有效且被认可的版本。没有质量部的同意不允许作任何改动,不允许向任何第三方发放该类文件。

部 门 签 名 日 期

编 制 工程部 审 核 部门负责人 批 准 工程部部长 分发:连接naen网络的所有站点都可获取(有权读取)此当前文件。如果想在部门范围内分发文件,就必须填写表单向质量部申请。

直接受影响的部门:采购部、质量部、生产部、工程部 版本修改记录 版本 编制日期 编制纪要 处理人

1. 目标和目的: 明确公司PCB物料的检验规范、贮存要求、使用方法和管理流程;确保PCB严格的接受、有效的存储、正确的使用,保证PCB之产品焊接质量。 2. 有效性或范围: 本规定所订定标准,适用于本公司所有参与PCB的验收、存储及使用的部门。 3. 职责: 3.1 仓库负责PCB的验收、存储及发放; 3.2 生产人员负责PCB的领用; 3.3 质量人员负责PCB使用的过程监督; 3.4 工程人员负责文件的定义与修订。 4. 技术术语和缩略语: 4.1 PCB(Printed Circuit Board): 中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体; 4.2 喷锡(HAL)板:是在PCB表面涂覆熔融锡(铅)焊料并用加热压缩空气整(吹)平的工艺,使其形成一层既抗铜氧化,又可提供良好的可焊性的涂覆层; 4.3 OSP板:是在洁净的裸铜表面上,以化学的方法长出一层有机皮膜,这层膜具有防氧化,耐热冲击,耐湿性,用以保护铜表面于常态环境中不再继续生锈(氧化或硫化等); 4.4 镀镍金板:是在PCB表面导体先镀上一层镍后再镀上一层金,镀镍主要是防止金和铜间的扩散。现在的电镀镍金有两类:镀软金(纯金,金表面看起来不亮)和镀硬金(表面平滑和硬,耐磨,含有钴等其他元素,金表面看起来较光亮); 4.5 化金(沉金)板:是在铜面上包裹一层厚厚的、电性良好的镍金合金,可以长期保护PCB; 4.6 化锡(沉锡)板:由于目前所有的焊料都是以锡为基础的,所以锡层能与任何类型的焊料相匹配。沉锡工艺可以形成平坦的铜锡金属间化合物,这个特性使得沉锡具有和热风整平一样的好的可焊性而没有热风整平令人头痛的平坦性问题;沉锡板不可存储太久,组装时必须根据沉锡的先后顺序进行; 4.7 化银(沉银)板:沉银工艺介于有机涂覆和化学镀镍、沉金之间,工艺比较简单、快速;即使暴露在热、湿和污染的环境中,银仍然能够保持良好的可焊性,但会失去光泽。沉银不具备化学镀镍/沉金所具有的好的物理强度因为银层下面没有镍; 4.8 化学镍钯金:化学镍钯金与沉金相比是在镍和金之间多了一层钯,钯可以防止出现置换反应导致的腐蚀现象,为沉金作好充分准备。金则紧密的覆盖在钯上面,提供良好的接触面 5. 程序描述 5.1 流程图 图1 作业流程图 5.2 PCB的检验: 5.2.1抽样计划:采用GB/T 2828.1-2012,正常检验/加严检验一次抽样的一般检验二级水

平, AQL:CR=0,MA=0.4,MI=1.0,另有规定的除外;

5.2.2 PCB检验项目、抽样计划、检验标准、检验设备、方法及缺点的判定

NO 检验项目 抽样计划 检验标准 检验设备方法 缺点等级

CR MA MI 1 核对料号 1、物料、验收入库单、零件承认书三者料号、规格、数量不一致。 目测 √ 2 外观检验 正常 2.1 线路部分: 2.1.1 线路短路、断路。 目测 √ 2.1.2 线路缺口、针孔超过线宽之20%。 目测 √ 2.1.3 线路刮伤露铜超宽(宽度0.5 mm,长度5 mm)。 目测 √

2.1.4 线路刮伤不露铜,同一面不超过5条,每条长度30 mm以内。 目测 √

2.1.5 线路刮伤不露铜,同一面超过5条,每条长度30 mm以内。 目测 √

2.1.6 线路凸出未超过线间距宽度20%,同一面不超过两条。 目测 √

2.1.7 线路凸出未超过线间距宽度20%,同一面超过两条。 目测 √

2.1.8 同一线路修补处超过三处。 目测 √ 2.1.9 线路沾锡、露铜,单点大于1 mm且每面超过1点。 目测 √

相邻两条线路间同时沾锡露铜。 目测 √

线路剥离(翘起、脱皮)。 目测 √ 2.2 孔部分 目测 2.2.1 漏孔、多孔、孔未透。 目测 √

2.2.2 孔偏、孔盘破、孔大、孔小。 目测 孔规 √

2.2.3 孔塞、孔内毛刺、铜渣、孔壁粗糙。 目测 √ 2.3 基材部份: 目测 2.3.1 基板分层。 目测 √ 2.3.2 织纹显露。 目测 √ 2.3.3 基板扭曲超过客户规定或对角线长度1%; 基板弯曲超过客户规定或板长0.75%。 目测 塞规 √ √ 2.3.4 板内杂质。 目测 √ 2.4 防焊部份 目测 2.4.1防焊色差致影响外观、油墨垃圾。 目测 √ 2.4.2油墨脱落、空泡。 目测 √ 2.4.3贴片(焊盘)宽度大于1.25 mm,上油超过0.05 mm。 目测 √

2.4.4贴片(焊盘)宽度小于1.25 mm,上油超过目测 √ 0.025 mm。 2.4.5点状(直径超过5 mm)补油墨,焊锡面超过一处,零件面超过三处。 目测 √

2.4.6防焊漏印、侧漏。 目测 √ 2.4.7油墨修补颜色与原色相差大且有凹陷或凸起之现象。 目测 √

2.4.8孔内渗墨。 目测 √ 2.4.9板面修补轻微擦伤露铜长度3cm,每面不超过三处。 目测 √

板面修补轻微擦伤露铜长度3cm,每面超过三处。 目测 √ 字符油墨模糊致字符无法判读或造成误读。 目测 √ 字符油墨模糊但字符仍可判读。 目测 √ 字符印偏致贴片(焊盘)上油影响产品品质。 目测 √ 字符倒印、印错、印偏、印反、重影。 目测 √ 未标示厂商UL、LO、GO、防火等级及周期。 目测 √ 板面沾墨。 目测 √ 塞孔板塞墨不饱满或曝孔,元件孔渗墨。 目测 √ 塞孔油墨突起於板面,塞孔孔缘附近有显影底片压平的痕迹。 目测 √

2.5 BGA PAD部份: 目测 2.5.1 BGA PAD 沾防焊、文字油墨、油墨垃圾。 目测 √ 2.5.2 BGA PAD脱落、缺口。 目测 √ 2.5.3 BGA PAD 露铜。 目测 √ 2.5.4 BGA 区域导通孔塞孔油墨不饱满。 目测 √ 2.5.5 BGA 区域导通孔孔内残有锡珠。 目测 √ 2.5.6 BGA 区域留有残铜。 目测 √ 2.5.7 BGA 区域线路补线。 目测 √ 2.5.8 BGA 区域线路挂锡、露铜、压伤。 目测 √ 2.5.9 BGA 区域防焊C面塞孔油墨突起於板面或高於PAD。 目测 √

2.6 喷锡部份: 目测 2.6.1 PAD脱落。 目测 √ 2.6.2 拒锡、锡桥、锡面氧化。 目测 √ 2.6.3 红孔。 目测 √ 2.6.4 孔塞、孔内锡渣。 目测 √ 2.6.5 锡面不平。 目测 √ 2.7 成型部份: 目测 2.7.1 模冲(铣边)毛边、粉尘。 目测 √ 2.7.2模冲(铣边)漏冲、冲反、漏铣、铣反。 目测 √ 2.7.3模冲(铣边)压伤。 目测 √ 2.7.4模冲(铣边)冲偏、铣偏。 目测 √

2.7.5成型尺寸、孔位、孔径、孔数不符。 目测 塞规 √ 2.7.6 V槽深度不符。 目测 √ 2.7.7 V槽切割偏移、切铜。 目测 √ 2.7.8 V槽漏开。 目测 √ 2.7.9金手指斜边深浅不一,斜边致金手指翘皮。 目测 √ 2.8 镀金部份: 目测 2.8.1 镀金板(金手指)露镍、露铜。 目测 √ 2.8.2 镀金板(金手指)沾锡、沾油墨。 目测 √ 2.8.3 金手指表面残胶。 目测 √ 2.8.4 斜边致金手指翘皮。 目测 √ 2.8.5 镀金板、金手指表面呈雾状 目测 √ 2.8.6 因氧化或其他污染致镀金板变色。 目测 √ 2.8.7 脱金。 目测 √ 2.8.8 金手指接触区凹点、凹痕、针孔。 目测 √ 2.8.9 金手指非接触区凹点、凹痕、针孔,其单点直径未超过0.15mm且每根金手指未超过3点。 目测 √

金手指斜边深浅不一。 目测 √ 3 尺寸 特殊S-2 3.1 PCB外形尺寸、厚度,机械安装孔的位置尺寸,图纸标注的重要尺寸不符合承认书要求。 卡尺 √

4 可焊性 特殊S-2 4.1将测试板涂上助焊剂,调节锡炉温度到245+/-5度,浸下3秒时间, 吃锡面积未大于95%以上。

锡炉 √

5 可靠性 特殊S-2 5.1将测试板涂上助焊剂,调节锡炉温度到288+/-5度,浸下10秒时间,出现板面破裂、分离、起泡,孔壁出现破孔等; 5.2 用3M胶平贴于PCB上,焊盘镀层、绿油、文字等脱落、起泡。

锡炉 3M胶纸 √ √

6 打叉板 正常 6.1 打叉板未与合格板分开包装; 6.2 打叉板中良品数量超过来料总数10%; 6.3 每PNL中打叉板数量超过拼板数30%。 目测 √ √ √ 7 包装 正常 7.1 外箱破损、变形潮湿等; 目测 √
