晶体的能带结构
3.4 能带结构的计算

设 nk (r )为满足单电子薛定谔方程的本征函数,其本征值 为 n (k )。由于 为点群中的对称操作,所以 nk ( r ) 应 为具有同样本征值 (k ) 的另一本征函数,记为:n ( r ) n n (r ) nk ( r ) ik Rn 由布洛赫定理: ( r Rn ) e nk ( r ) nk
KKR方法又称为格林函数方法,KKR法与APW法求解的都
是超越方程(矩阵元都是能量的函数),所以要用自洽法计算,计 算量很大,因而人们做了改进—LMTO法和LAPW法。
2).LMTO方法(线性化糕模式轨道法) (详见谢希德、陆栋主编的《固体能带理论》P133) 线性化糕模式轨道法是在KKR法基础上,由O.K.Andersen 提出的一个线性化方法,又称为Muffin-tin 轨道线性组合法。 3).LAPW方法(线性化缀加平面波法) (详见谢希德、陆栋主编的《固体能带理论》P119) LAPW方法(线性化缀加平面波法)是在APW方法上作的改进。
2004年2月,PRL 92,037204,(2004)上发表了一篇研究Fe反
常霍尔效应的起因方面的文章,是由中科院物理所王鼎盛、 王恩格等完成的,采用的就是基于第一性原理的LAPW方法。
二、 n (k ) 的对称性
1. n (k ) n (k Gh ) 第一节(P57)已给出过证明。 该特点表明: n (k ) 在 k 空间中平移一个倒格矢 Gh后保
离子实带正电,本来对价电子有强的吸引势,而波函数的
正交性使得价电子又受到一强的排斥势的影响。这种吸引势和 排斥势总的作用效果,使价电子受到的势场等价于一弱的平滑
势—赝势(pseudopotential,简称PP)
石墨烯的能带结构

石墨烯的能带结构
石墨烯是一个二维的单层碳原子晶体,其能带结构与三维晶体不同。
石墨烯的能带结构是一个简单的线性结构,其中存在两个无色散的Dirac点。
在石墨烯中,每个碳原子有三个近邻碳原子,它们在二维平面上形成一个六边形格子。
由于局部电子结构的共价键成键能达到几电子伏特(eV)级别,而高能电子或光子的能量竞相达到几百电子伏特级别,因此大部分情况下,我们只需要关注石墨烯最外层的价带和导带。
石墨烯的费米面在K点处与价带相交,这个交点是双价带结构中的能源极值点,称为Dirac点。
由于石墨烯的晶格结构以及碳原子的π轨道特性,这个点出现在唯一的两个对称点处,即K点和K'点。
在K点和K'点处,碳原子的高度对称性使得石墨烯中的电荷载流子表现出线性色散关系。
通过改变能带结构的形状和尺寸,可以调节石墨烯的电学性质,实现对电子传输的控制。
总之,石墨烯的能带结构具有独特的线性结构,其中包含两个无色散的Dirac点。
这种结构赋予了石墨烯优异的电学和热学性质,使其成为当今材料科学研究中的热点。
固体物理学中的费米面与能带结构

固体物理学中的费米面与能带结构在固体物理学中,费米面与能带结构是两个重要的概念。
它们描述了在晶体中的电子行为,对于理解电导、磁性以及其他物质的性质至关重要。
一、费米面费米面是描述电子运动的一个概念。
在凝聚态物理学中,电子遵循泡利不相容原理,即每个量子态只能容纳一个电子。
由于这个原理,电子填满能级时会填充到一定的能量范围内。
费米面是描述这个能量范围边界的一个表面。
费米面实际上是指在零温下,电子填满能级时所占据的最高能级。
费米面上方的电子就是导电带。
费米面的形状可以通过电子的能带结构以及能级的填充情况来决定。
二、能带结构能带结构描述了电子在晶体中能量分布的情况。
在固体中,电子的能量是由晶格结构以及电子相互作用决定的。
晶格会对电子的能量造成影响,从而形成能带。
根据波尔兹曼方程,电子在晶体中的运动可以通过能带结构来描述。
能带结构分为导带和禁带两部分。
导带是指电子可以容纳的能级范围,而禁带则是指电子无法取得的能级范围。
禁带中的能量被称为带隙。
带隙决定了固体的电导性质。
对于导电材料来说,带隙较小,电子可以轻易地跃迁到导带中,而对于绝缘体来说,带隙较大,电子无法跃迁到导带中,因此不能导电。
能带结构可以通过实验技术如X射线衍射和光电子能谱来研究。
通过这些实验,科学家可以测量电子的能量分布,从而揭示晶体的能带结构。
三、费米面与能带结构的关系费米面和能带结构之间有着紧密的联系。
费米面的形状取决于能带结构以及电子的填充情况。
对于导体来说,费米能级与导带重叠,费米面呈现为一个封闭曲面,形状非常复杂。
而对于绝缘体来说,费米能级位于禁带中,费米面是一个简单的球面。
这个球面上的每个点对应着一个电子的量子态。
费米面上的电子数量取决于晶体中电子的填充情况。
费米面附近的电子具有决定导电性质的重要作用。
在固体中的费米面形状和所处位置是非常重要的。
这些特性不仅决定了电子的运动行为,也决定了很多物质的性质,如电导、磁性等。
总结固体物理学中的费米面与能带结构是了解电子行为的重要工具。
一维光子晶体的能带结构计算与分析

medium layer A which is one of medium layers composing the photonic crystal at first,
or the optical thickness of the substitute layer is even times of A.By contraries,when
effects and new techniques.Hence it is essential to study the relationship between
structures and photonic band gaps. Transfer matrix method is a powerful and straightforward tool to analysis the band
dependence with the ratio of the medium layer’S refractive index which components the 1 D photonlc crystal,the larger the ratio of the refractive index(na/rib),the wider the
even times of COo.The relation ship between photonic band gap of 1 D temary photonic
medium crystal and the refractive index,thickness,number of the
layer is similar to 1 D
dielectric constant which can create some ranges of forbidden frequencies for
3-5 能带理论与半导体

将其转化效率提高到7%,继
D
而迎来了DSSC的新时代。
TiO2染料敏化太阳能电池:DSSC
Dye-sensitized Solar Cell
近年来,TiO2半导体的光催化性能引起人们的重视。 Honda-Fijishima效应: 本田-藤岛(Honda-Fijishima)在1972年发现,水溶液中的 TiO2电极被光照射后,光激发的电子进入半导体电极内部,空 穴到达半导体表面。此空穴与水里的氧离子相互作用,电子则 通过铂电极与氢离子相互作用。 结果是: 在二氧化钛电极上会产生氧气,在对极的铂电极上会产生氢气。
在接触开始时,金属和半导体的间距大于原子的间距, 在两类材料的表面形成电势差Vms。
接触电势差:
Vms
Vm
V‘s
Ws
Wm q
紧密接触后,电荷的流动使得在半导体表面相当厚的一 层形成正的空间电荷区。空间电荷区形成电场,其电场 在界面处造成能带弯曲,使得半导体表面和内部存在电 势差,即表面势Vs。接触电势差分降在空间电荷区和金 属与半导体表面之间。但当忽略接触间隙时,电势主要 降在空间电荷区。
2013年春
现在考虑忽略间隙中的电势差时的 极限情形:
金属、半导体和绝缘体能带结构区别

对于金属、绝缘体和半导体来说,因其导 电性不同,所以其能带结构也不相同。在 绝缘体结构中0K时“价带”已被全部占据, 导带是全空的,因而价带中的电子于无法 进行电荷运输,因为价带中没有空能级。 导带中虽有空能级但无电子,因而也不可 能进行电荷运输;
半导体的电子能带结构与绝缘体相仿,但 其禁带宽比绝缘体小得多.例如Si为1.1eV, 而金刚石为5eV。这一较小的禁带宽度使价 带中的电子能较容易地在热或光的作用下
量子力学计算表明,晶体中若有N个原子,由于 各原子间的相互作用,对应于原来孤立原子的每 一个能级,在晶体中就变成了N条靠得很近的能级, 称为能带。
能带的宽度记作E ,数量级为E~eV。若 N~1023,则能带中两能级的间距约10-23eV。
能带的一般规律:越是外层电子,能带越宽, E越大; 点阵间距越小,能带越宽,E越

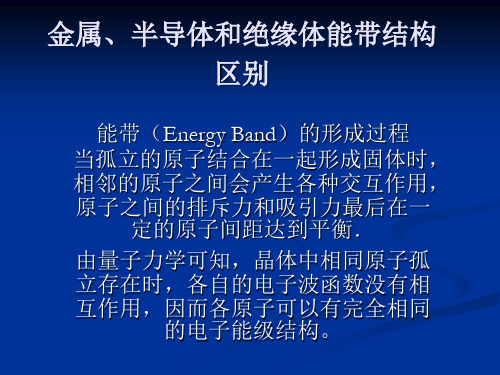

金属、半导体和绝缘体能带结构
区别
能带(Energy Band)的形成过程 当孤立的原子结合在一起形成固体时, 相邻的原子之间会产生各种交互作用, 原子之间的排斥力和吸引力最后在一
定的原子间距达到平衡. 由量子力学可知,晶体中相同原子孤 立存在时,各自的电子波函数没有相 互作用,因而各原子可以有完全相同
大; 两个能带有可求电子能够在电场的作用下 加速移动至新的能量状态,即要求在电子 现有能量状态附近必须有空能级。举例来 说,如果一个能带中只有很少几个电子, 而有大半的能态是空的,则电子很容易在 能带中由这个能态运动到另一个能态,从 而发生电荷的迁移,产生导电行为。
的电子能级结构。
当相同原子相互接近时,其电子波函数便开始重 迭.根据量子力学的泡利不相容原理,在一个系 统中,不允许有两个电子具有相同的量子状态, 因而孤立原子的能级必然产生分裂,这些新产生 的分裂能级不再是某个原于所独有,而是属于原 子共有。在固体中,大量原子结合在一起,相互 极为接近的大量分裂能级最终成为一个连续的能 带。
分子晶体能带 与态密度
分子晶体能带与态密度1. 引言1.1 分子晶体能带简介分子晶体能带是描述固体中电子能级分布的理论模型,它反映了晶体中电子的能量和运动状态。
分子晶体能带结构是固体中电子布居的情况,它决定了导电性、光学性能等物理特性。
在固体中,电子的运动是受限制的,不能像在真空中那样自由运动,而是在晶格中运动。
晶体结构的周期性会导致电子能级的离散化,形成能带结构。
电子能带分为价带和导带,价带内填满电子的能级称为价带,填不满的为导带。
空穴带是指空缺的电子所形成的能级。
由于分子晶体能带结构对于材料的物性有着决定性的影响,因此人们可以通过调控能带结构来实现对材料性能的调节,从而实现材料的性能优化和应用拓展。
态密度是描述固体中电子的密度分布情况的物理量,它是单位能量范围内的电子数目占该能量范围的体积的比例。
态密度与电子能带结构密切相关,可以帮助我们理解和分析固体材料的导电性、光学性能等基本性质。
通过对态密度的研究,可以深入探究材料的电子行为和性质,为材料设计和开发提供重要的理论依据。
【分子晶体能带简介】的内容至此结束。
1.2 态密度简介态密度是材料科学中一个重要的概念,它指的是单位能量范围内的态数目。
在固体物理中,态密度描述了材料中电子或其他粒子能量分布的情况。
态密度是描述材料的电子结构、热容和导电性等性质的重要参数。
在材料的能带结构中,态密度可以帮助我们理解电子在材料中的分布情况。
具体来说,态密度可以反映出材料中存在的能级数量,以及这些能级分布的密度。
通过对态密度的研究,我们可以了解材料中的空穴带和导带结构,以及电子在这些能带中的行为。
态密度的概念不仅在理论研究中起着重要作用,在实际材料设计和性能优化中也非常重要。
通过调控材料的态密度,我们可以调整材料的导电性、光学性能等特性,从而实现对材料性能的控制和优化。
深入理解态密度对于材料科学和工程领域的发展具有重要意义。
2. 正文2.1 分子晶体能带结构分子晶体能带结构是指具有晶体结构的材料中,电子的能量能够排布在不同的能级上形成能带结构。
4.1能带结构PPT课件
22mk 2 Nhomakorabeak
2
n a
2
包括二级微扰的电子能量为
Ek
2k2 V 2m
n
'
Vn 2
2
2m
k 2
k
2 n
a
18
2
微扰下电子的波函数
电子的波函数
k
(
x)
(0) k
(
x)
(1) k
(
x)
......
(0) k
(
x)
1 eikx L
'
H (1)
k 'k
k
(0)
(0)
E E k ' k
e / i
k
2
n a
x
, 它们的能量差越小掺
L
21
Brillouin区边界处的发散
一般情况下,各原子产生的散射波影响较小,但如果相邻原子产生 的散射波具有相同的位相时,情况完全不同。
当
E E (0)
(0)
k
k 2n / a
散射波成份的振幅
2k 2 2 (k 2 n / a)2
2m
2m
2mVn
k'
(0) k'
一级微扰波函数
(1) k
n
Vn
2
2m
k 2
k
2
n a
2
1 ei
k
2
n a
x
L
包括一级微扰的电子波函数
k (x)
1 eikx
Vn
L
n
2
2m
k 2
k
2
n a
2
金属的能带结构
金属的能带结构
金属的能带结构是指在晶体中,原子的电子能级由于晶体的周期性结构而扩展成一系列能带的现象。
这些能带由一系列连续的能量区域组成,每个能带对应着晶体中电子的一种可能的能量状态。
能带结构的形成是由于晶体中原子的周期性排列,使得原子的电子云相互重叠,从而形成了一个共同的电子云。
这个共同的电子云可以被看作是一个整体,其能量状态不再仅仅取决于单个原子的电子能级,而是受到整个晶体结构的影响。
在金属中,最下面的能带通常被称为价带,它包含了原子的最外层电子的能量状态。
价带以上的能带被称为导带,它们是空的,没有被电子占据。
在金属中,电子可以在导带中自由移动,从而形成了金属的导电性。
能带结构的性质对金属的物理性质有着重要的影响。
例如,能带结构决定了金属的电导率、热导率、光学性质等。
同时,能带结构也可以用来解释金属的晶体结构、磁性等现象。
金属的能带结构是晶体中电子能量状态的一种描述方式,它对金属的物理性质有着重要的影响。
能带理论-固体物理理论
三 倒格子
基矢+法线取向 周期性的点 米勒指数 倒格子 晶面族 基矢 P点的位矢: 光程差 正格矢
衍射极大值条件 令 则
令 则 倒格矢
若倒格矢写为:
倒格矢和正格矢之间的关系:
反比 倒格矢是电子在市场傅立叶展开的元函数。
四 布里渊区
Wigner-Seitz原胞(WS):以晶格中某一格点为中心, 作其与近邻的所有格点连线的垂直平分面,这些平 面所围成的以该点为中心的凸多面体即为该点的WS 原胞。
周期边界条件(Born-Von Karman)
边界上原子的振动对于晶格振动的色散关系的影响是很小的。 1.固定边界条件 即固定两端的原子不动,得到驻波解。 2.周期边界条件 行波解
波矢是量子化的
七一维双原子链
色散关系
色散关系
声学支 光学支
禁带
光学波&声学波
主要依据长波极限下的性质
&
极化波
长光学波可以利用光波的电磁场激发
假定,所有离子产生的势场和其他电子饿 平均场是周期势场,其周期为晶格的周期。 单电子的薛定谔方程为:
Bloch定理: 周期势场的平移对称性
周期势场中粒子波函数的形式为: 即,波函数不再是平面波,而是调幅的平面波,幅度周期性变化。 另外一种形式:
它表明在不同原胞的对应点上,波函数相差一个位相因子 , 所以不同原胞对应点上,电子出现的几率是相同的,这是晶体周期性的反映。
声子
晶格的振动是一种集体运动形式,表现为不同模式的格波
简正变化,消除交叉项
晶格振动的总Hamiltonian
晶格振动系统的总能量为 能量是量子化的
声子:
特点: 1.准粒子:不是真实的粒子,不能游离于固体之外 2.准动量: 3.Bose子:
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第5章 晶体的能带结构·固体:晶体、非晶体·晶体:♦有规则对称的几何外形;♦物理性质(力、热、电、光…)各向异性;♦有确定的熔点♦微观上,分子、原子或离子呈有规则的周期性排列,形成空间点阵(晶格)·本章介绍♦晶体的能带结构♦导体、绝缘体和半导体的能带特征 ♦半导体的某些特性与应用。
§1 晶体的能带结构 一、电子共有化 1.周期性势场 (1)孤立原子(单价)·电子所在处的电势为U ,电子的电势能为V 。
电势能是一个旋转对称的势阱。
简单立方晶格面心立方晶格Au 、Ag 、Cu 、Al…体心立方晶格 Li 、Na 、K 、Fe…六角密排晶格 Be ,Mg ,Zn ,Cd(2)两个原子情形(3)2.为确定电子在周期性势场中的运动,需解薛定谔方程(复杂,略),仅定性说明。
(1)对能量E 1的电子(上图), ·势能曲线表现为势垒;电子能量 < 势垒高度●● r+-e V旋转对称·且E 1较小,势垒较宽,穿透概率小; 仍认为电子束缚在各自离子周围。
·若E 1较大(仍低于势垒高度),穿透概率较大,由隧道效应,电子可进入相邻原子。
(2)对能量E 2的电子电子能量 > 势垒高度电子在晶体中自由运动,不受特定离子的束缚。
(3)电子共有化电子共有化:由于晶体中原子的周期性排列,价电子不再为单个原子所有的现象。
共有化的电子可以在不同原子中的相似轨道上转移,可以在整个固体中运动。
·原子的外层电子(高能级),势垒穿透概率较大,属于共有化的电子。
·原子的内层电子与原子的结合较紧,一般不是共有化电子。
二、能带的形成·量子力学证明,由于晶体中各原子间的相互影响,原来各原子中能量相近的能级将分裂成一系列和原能级接近的新能级。
·这些新能级基本上连成一片,形成能带(energy band)。
·两个氢原子靠近结合成分子时,1S 能级分裂为两条。
·当N 个原子靠近形成晶体时,由于各原子间的相互作用,对应于原来孤立原子的一个能级,就分裂成N 条靠得很近的能级。
使原来处于相同能级上的电子,不再有相同的能量,而处于N 个很接近的新能级上。
·能带宽度: ∆E ~eV0 ●●HHrH 原子结 合成分子N 条能级能带能隙,禁带∆E能带中相邻能级的能差:~10-22eV·能带的一般规律:(1)外层电子共有化程度显著,能带较宽(∆E较大) ;内层电子相应的能带很窄。
(2)点阵间距越小,能带越宽,∆E越大。
(3)两能带有可能重叠。
E 能带重叠三、能带中电子的排布晶体中的一个电子只能处在某个能带中的某一条能级上。
排布原则:(1)服从泡里不相容原理(电子是费米子)(2)服从能量最小原理·孤立原子的能级E nl,最多能容纳2(2l+1)个电子。
·这一能级分裂成由N条能级组成的能带后,最多能容纳2N(2l+1)个电子。
例如,1s、2s能带,最多容纳2N个电子;2p、3p能带,最多容纳6N个电子。
四、满带、导带和禁带1.满带:能带中各能级都被电子填满。
·满带中的电子不能起导电作用晶体加外电场时,电子只能在带内不同能级间交换,不能改变电子在能带中的总体分布。
·满带中的电子由原占据的能级向带内任一能级转移时,必有电子沿相反方向转换,因此,不会产生定向电流,不能起导电作用。
2.导带:被电子部分填充的能带。
·价带:价电子能级分裂后形成的能带。
有的晶体的价带是导带;有的晶体的价带也可能是满带。
3.空带:所有能级均未被电子填充的能带。
·由原子的激发态能级分裂而成,正常情况下空着;·当有激发因素(热激发、光激发)时,价带中的电子可被激发进入空带;·在外电场作用下,这些电子的转移可形成电流。
所以,空带也是导带。
4.禁带:在能带之间的能量间隙区,电子不能填充。
·禁带的宽度对晶体的导电性有重要的作用。
·若上下能带重叠,其间禁带就不存在。
§2 导体、绝缘体和半导体(conductor and insulator) ·晶体按导电性能可分为:导体、绝缘体、半导体; ·导体:电阻率 ρ < 10-8 Ω⋅m绝缘体:电阻率 ρ > 108 Ω⋅m 半导体:电阻率介于以上二者之间。
硅、硒、碲、锗、硼…元素; 硒、碲、硫 化合物; 金属氧化物; 许多无机物。
·导电性能的不同,源于它们的能带结构的不同。
一、导体(conductor)的能带结构 1. 能带结构有几种情形:某些一价金属, 如:L i … 某些二价金属, 如:Be, Ca, Mg, Zn, Ba …如:Na, K,Cu, Al, Ag …(1)没有满带导带和空带不重叠(如Li,…)导带和空带重叠(如Na,K,Cu,Al,Ag)(2)有满带,但满带和空带(或导带)重叠(如某些二价元素Be,Ca,Mg,Zn,Ba) 2.导电机制(电流),显出很强的导电能力。
二、绝缘体(insulator)的能带结构·禁带较宽(相对于半导体),禁带宽度E g = 3~6 eV·一般的热激发、光激发或外加电场不太强时,满带中的电子很难能越过禁带而被激发到空带上去。
·当外电场非常强时,电子有可能越过禁带跃迁到上面的空带中去形成电流,这时绝缘体就被击穿而变成导体了。
三、半导体的能级特点与导电机制1.本征半导体·本征半导体(intrinsic semiconductor)是指纯净的半导体,导电性能介于导体与绝缘体之间。
(1)能带结构·和绝缘体相似,只是半导体的禁带宽度很小(ΔE g= 0.1~2eV)·(hole)。
(2)导电机制·在电场作用下,电子和空穴均可导电,它们称作本征载流子;·它们的导电形成半导体的本征导电性。
思考:为什么半导体的电阻会随温度升高而降低?2.杂质半导体(impurity semiconductor)·如在纯净的半导体中适当掺入杂质,可提高半导体的导电能力;能改变半导体的导电机制。
·按导电机制,杂质半导体可分为n型(电子导电)和p型(空穴导电)两种。
(1)n型半导体·n型半导体:四价的本征半导体Si、Ge等掺入少量五价的杂质(impurity)元素(如P、As等)就形成了电子型半导体,也称n型半导体。
~2eV本征(纯净)半导体图中掺入的五价P 原子在晶体中替代Si 的位置,构成与Si 相同的四电子结构,多出的一个电子在杂质离子的电场范围内运动。
·由量子力学,杂质的(多余电子)的能级在禁带中,且紧靠空带(或导带,下同)。
图中能量差 ∆E D ~10-2eV , ∆E D << ∆E g (禁带宽度)·施主(donor)能级:这种杂质能级因靠近空带,杂质价电子极易向空带跃迁。
因向空带供应自由电子,所以这种杂质能级称施主能级。
·因搀杂(即使很少),会使空带中自由电子的浓度比同温下纯净半导体空带中的自由电子的浓度大很多倍,从而大大增强了半导体的导电性能。
·这种杂质半导体称电子型半导体或n 型半导体。
其导电机制:杂质中多余电子经激发后跃迁到空带(或导带)而形成的。
在n 型半导体中, 电子 ─ 多数载流子 空穴 ─ 少数载流子 (2)p 型半导体·四价的本征半导体Si 、Ge 等掺入少量三价的杂质元素(如B、Ga 、In 等)形成空穴型半导体,也称p 型半导体。
n 型半导体 ΔE gP 型半导体·这种杂质的能级紧靠满带顶处,图中∆E A<10-1eV ,满带中的电子极易跃入此杂质能级,使满带中产生空穴。
这种杂质能级因接受电子而称受主(acceptor)能级。
·这种搀杂使满带中的空穴的浓度较纯净半导体的空穴的浓度增加了很多倍,从而使半导体的导电性能增强。
这种杂质半导体 称空穴型半导体,或p 型半导体。
导电机制:主要是由满带中空穴的运动形成的。
在P 型半导体中 空穴 ─ 多数载流子电子 ─ 少数载流子四、 p ‐n 结 1.p ‐n 结的形成·在半导体内,由于掺杂的不同,使部分区域是n 型,另一部分区域是p 型,它们交界处的结构称为p ‐n 结(P-N junction)。
(1) p ‐n 结处电偶层的形成 ·如图,n 型和p 型半导体接触,n 区(电子多、空穴少)的电子向p 区扩散, p 区(空穴多、电子少)的空穴向n 区扩散,在交界面处形成正负电荷的积累,交界处形成电偶层,此即p ‐n 结,厚度约10-7m 。
· p ‐n 结处存在由n →p 的电场,称为内建场。
此电场将遏止电子和空穴的继续扩散,最后达动平P-N 结n 型p 型衡状态。
·稳定后,n 区相对p 区有电势差U 0 (n 比p 高)。
p ‐n 结也称势垒区。
(2) p ‐n 结处能带的弯曲p ‐n 结的形成使其附近能带的形状发生了变化。
·对带正电的空穴,,其电势能曲线类似于图中上部的电势曲线,效果是阻止左边p 区的空穴向右扩散;对带负电的电子来说,它的电势能曲线如图的下部所示,阻止右边n 区的电子向左扩散。
·考虑到p ‐n电子电势能曲线P-N 结都形成一个势垒,阻碍n 区电子和p 区空穴进入对方区域。
这一势垒区也称阻挡层(deplection zone)。
2.p ‐n 结的单向导电性由于p ‐n 结处阻挡层的存在,把电压加到p ‐n 结两端时,阻挡层处的电势差将发生变化。
(1)正向偏压·在p ‐n 结的p 端接电源正极,n 端接负极,这叫对P--N 结加正向偏压(如图)。
此时 E 外与E 阻反向,阻挡层势垒削弱、变窄,有利于空穴向n 型区、电子向p型区移动,即形成正向电流(mA 级)。
·外加电压越大,正向电流也越大,而且呈非线性的伏安特性。
2.反向偏压·在p ‐n 结的p 型一端接电源负极,另一端接正极,这叫对p ‐n 结加反向偏压。
此时 E 外与E 阻同向,阻挡层势垒增大、变宽,不利于空穴向n 型区、电子向p 型区移动。
伏) P —N 结的伏安特性(锗管)E 外·漏电流( A级)。
·当反向电压超过某一数值后,反向电流会急剧增大,这称为反向击穿。
·由上可知,p ‐n 结可以作成具有整流、开关等作用的晶体二极管(diode)。
§7 半导体的其他特性和应用1.热敏电阻·根据半导体的电阻值随温度的升高而迅速下降的现象制成的半导体器件,称为热敏电阻(thermosensitive resistance)。
