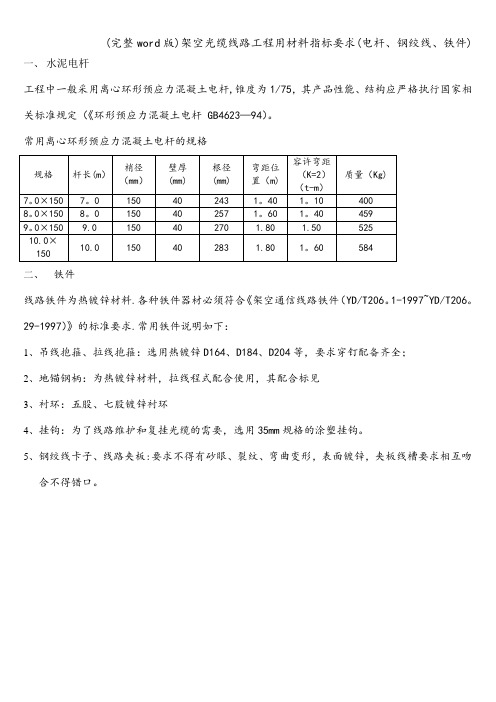

(完整word版)架空光缆线路工程用材料指标要求(电杆、钢绞线、铁件)
一、水泥电杆工程中一般采用离心环形预应力混凝土电杆,锥度为1/75，其产品性能、结构应严格执行国家相关标准规定（《环形预应力混凝土电杆 GB4623—94）。
常用离心环形预应力混凝土电杆的规格二、铁件线路铁件为热镀锌材料.各种铁件器材必须符合《架空通信线路铁件（YD/T206。
1-1997~YD/T206。
29-1997）》的标准要求.常用铁件说明如下：1、吊线抱箍、拉线抱箍：选用热镀锌D164、D184、D204等，要求穿钉配备齐全；2、地锚钢柄：为热镀锌材料，拉线程式配合使用，其配合标见3、衬环：五股、七股镀锌衬环4、挂钩：为了线路维护和复挂光缆的需要，选用35mm规格的涂塑挂钩。
5、钢绞线卡子、线路夹板:要求不得有砂眼、裂纹、弯曲变形，表面镀锌，夹板线槽要求相互吻合不得错口。
镀锌钢较线（YB/T500048--2000）结构1x7(1+6) 1×7有电线杆架空拉线架用途空地线、电力线杆拉线结构1x7直径全部钢丝参考公称抗拉强度Mpa钢绞线钢丝断面积重量1270 1370 1470 1570 mm kg/100m 钢丝绳最小破断拉力（KN)不小于3.0 1。
00 5。
50 4.58 6.42 6。
92 7.43 7.94 3。
3 1。
10 6。
65 554 7。
77 8。
38 8.99 9.60 3.6 1.20 7.92 6。
59 9.25 9.97 10.70 11。
40 3.9 1。
30 9.29 7.73 10.80 11.70 12。
50 13。
40 4。
2 1。
40 10。
78 8。
97 12。
50 13。
50 14.50 15.50 4.5 1。
50 12。
37 10.30 14.40 15.50 16.70 17.80 4。
8 1.60 14.07 11.71 16。
40 17。
70 19。
00 20.30 5.1 1。
70 15。
89 13。
23 18.50 20。
OPGW与ADSS
电力特种光缆的种类电力特种光缆泛指OPGW(光纤复合地线)、OPPC(光纤复合相线)、MASS (金属自承光缆)、ADSS(全介质自承光缆)、ADL(相/地捆绑光缆)和GWWOP(相/地线缠绕光缆)等几种。
目前，在我国应用较多的电力特种光缆主要有ADSS和OPGW。
1、光纤复合地线——OPGW(Optical Ground Wire) OPGW又称地线复合光缆、光纤架空地线等，是在电力传输线路的地线中含有供通信用的光纤单元。
它具有两种功能：一是作为输电线路的防雷线，对输电导线抗雷闪放电提供屏蔽保护；二是通过复合在地线中的光纤来传输信息。
OPGW是架空地线和光缆的复合体，但并不是它们之间的简单相加。
OPGW光缆主要在500KV 、220KV 、110KV电压等级线路上使用，受线路停电、安全等因素影响，多在新建线路上应用。
OPGW的适用特点是：(1)高压超过110kv的线路，档距较大(一般都在250M以上)；(2)易于维护，对于线路跨越问题易解决，其机械特性可满足线路大跨越；(3)OPGW外层为金属铠装，对高压电蚀及降解无影响；(4)OPGW在施工时必须停电，停电损失较大，所以在新建110kv以上高压线路中应该使用OPGW；(5)OPGW 的性能指标中，短路电流越大，越需要用良导体做铠装，则相应降低了抗拉强度，而在抗拉强度一定的情况下，要提高短路电流容量，只有增大金属截面积，从而导致缆径和缆重增加，这样就对线路杆塔强度提出了安全问题。
常见的OPGW结构主要有三大类，分别是铝管型、铝骨架型和(不锈)钢管型。
2、光纤复合相线——OPPC(Optical Phase Conductor)在电网中，有些线路可不设架空地线，但相线是必不可少的。
为了满足光纤联网的要求，与OPGW技术相类似，在传统的相线结构中以合适的方法加入光纤，就成为光纤复合相线(OPPC)。
虽然它们的结构雷同，但从设计到安装和运行，OPPC与OPGW有原则的区别。
OPGW光缆三点防雷接地技术探讨
OPGW光缆三点防雷接地技术探讨摘要：OPGW光缆外层由于有金属包裹，使光缆更为可靠、安全、稳定，由于架空地线和光缆复合成一体，使得OPGW光缆相比其它光缆，不仅缩短施工工期，节省施工成本，而且大大提高了安全稳定性。
因此OPGW光缆目前在电力系统中大量使用，在电力生产中各种信息传输方面起着重要的作用。
本文具体分析了OPGW光缆进站接地的原理,并结合宁夏电力公司固原供电公司的实际情况提出了具体的OPGW光缆进站三点接地的方法，并取得了良好的效果。
关键词：OPGW光缆；三点接地0 引言OPGW即架空地线复合光缆，兼具通信和送电线路架空地线的双重功能。
OPGW光缆架设在杆塔顶部，技术可靠性及安全性均优于ADSS 光缆，且无ADSS光缆的电腐蚀问题。
但由于各方面原因，OPGW光缆进站部分的防雷接地不完善，多次出现OPGW进站段光缆被雷击或短路电流损坏的故障，直接影响电网的安全稳定运行。
1OPGW进站段大电流损坏光缆问题的提出和原因OPGW光缆架设在输电线路杆塔顶部，在使用时需要考虑短路热容量和承受覆冰、风荷载等机械强度问题，同时还要可能遭受雷击，这些方面国内都有大量的设计运行经验教训，有些问题也还处于探索阶段，特别是OPGW的多处发生雷击断股等问题，其原因和对策也还处于探索阶段。
下面针对OPGW进站光缆部分的三点防雷接地进行探讨。
(1)主放电阶段。
雷云中的电荷分布极不均匀，往往会形成几个电荷密集中心。
当密集电荷区的电场强度达到2500—3000kv/m时先导放电现象发生。
此时其下行的大地电荷将分为负极性和正极性的两种电荷。
雷击的发生95%是由负极性电荷引发的而只有5%是由正电荷引发的。
下行先导的雷击电流约为100a其中心点的温度可达3×104℃。
如果负先导与这些正电荷聚集点间的电场强度超过了其他地方，则雷电的发展开始“定向”发出向上的迎面先导。
这些迎面先导与下行负先导中的一支相遇时，就发生强烈的“中和”过程，引发出强度达数十到数百千安的电流。
南方电网电力光缆技术规范
短路电流容量
额定拉断力
金属导线的承载面积Fra bibliotek光纤数量和类别
图 1 OPGW 规格的构成 OPPC 的规格由二部分构成，各部分用代号或数字表示。如图 2 所示。
I
II
对应的导线规格
光纤数量和类别
图 2 OPPC 规格的构成 5.1.2.1 光纤数量和类别
光纤数量代号用光缆中同类别光纤的实际有效数目的数字表示，当光缆中具有不同类别的光纤时， 应当分别表示，中间用“+”相连。光纤类别代号表示如下：
3.3 光纤复合架空相线 optical phase conductor(OPPC) 一种具有电力架空相线和通信能力双重功能的金属光缆。
3.4 海底光缆—submarine optical fiber cables 敷设于海底的光缆。按敷设深度不同，可分为深海光缆和浅海光缆两大类。
3.5 深海光缆—deep water optical fiber cables 敷设于海水深度大于 500m 海区的光缆。
ICS
备案号：
Q/CSG
中国南方电网有限责任公司企业标准
Q/CSG110003-2011
南方电网电力光缆技术规范
technical specifications for optical fiber of Electric power
2011-11-08 发布
2011-11-08 实施
中国南方电网有限责任公司 发 布
3.11 单元—optical unit 由光纤和保护材料构成的部件。
3.12 缆芯 cable core 光缆中内保护层及其以内的部分，包含一个或多个光单元的绞合层、金属管或骨架芯等。
3.13 应变限量—strain margin 应变限量是光纤在无纵向应变时光缆能承受的最大应变量，即光纤开始应变时光缆的应变量。

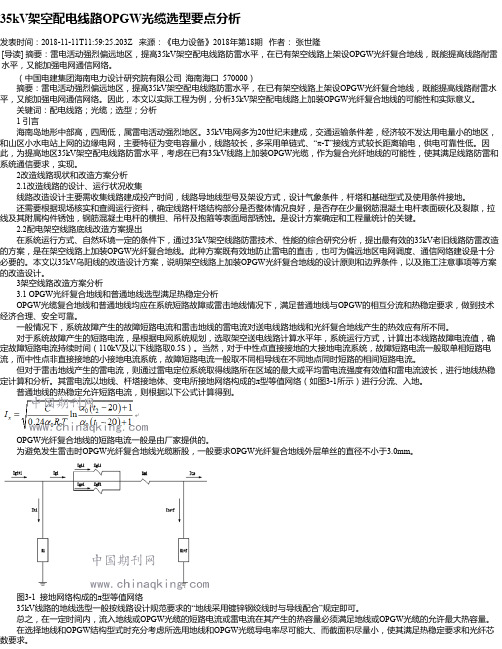

35kV架空配电线路OPGW光缆选型要点分析
35kV架空配电线路OPGW光缆选型要点分析发表时间：2018-11-11T11:59:25.203Z 来源：《电力设备》2018年第18期作者：张世隆[导读] 摘要：雷电活动强烈偏远地区，提高35kV架空配电线路防雷水平，在已有架空线路上架设OPGW光纤复合地线，既能提高线路耐雷水平，又能加强电网通信网络。
（中国电建集团海南电力设计研究院有限公司海南海口 570000）摘要：雷电活动强烈偏远地区，提高35kV架空配电线路防雷水平，在已有架空线路上架设OPGW光纤复合地线，既能提高线路耐雷水平，又能加强电网通信网络。
因此，本文以实际工程为例，分析35kV架空配电线路上加装OPGW光纤复合地线的可能性和实际意义。
关键词：配电线路；光缆；选型；分析1 引言海南岛地形中部高，四周低，属雷电活动强烈地区。
35kV电网多为20世纪未建成，交通运输条件差，经济较不发达用电量小的地区，和山区小水电站上网的边缘电网，主要特征为变电容量小，线路较长，多采用单链式、“π-T”接线方式较长距离输电，供电可靠性低。
因此，为提高地区35kV架空配电线路防雷水平，考虑在已有35kV线路上加装OPGW光缆，作为复合光纤地线的可能性，使其满足线路防雷和系统通信要求，实现。
2改造线路现状和改造方案分析2.1改造线路的设计、运行状况收集线路改造设计主要需收集线路建成投产时间，线路导地线型号及架设方式，设计气象条件，杆塔和基础型式及使用条件接地。
还需要根据现场核实和查阅运行资料，确定线路杆塔结构部分是否整体情况良好，是否存在少量钢筋混凝土电杆表面碳化及裂隙，拉线及其附属构件锈蚀，钢筋混凝土电杆的横担、吊杆及抱箍等表面局部锈蚀。
是设计方案确定和工程量统计的关键。
2.2配电架空线路底线改造方案提出在系统运行方式、自然环境一定的条件下，通过35kV架空线路防雷技术、性能的综合研究分析，提出最有效的35kV老旧线路防雷改造的方案，是在架空线路上加装OPGW光纤复合地线。
线路电气题目汇总
题库（共541题）一填空题（115个题）1.在110～750kV架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好。
2. 架空输电线路设计，应从实际出发，结合地区特点，积极慎重地采用新技术、新材料、新工艺，推广采用节能、降耗、环保的先进技术和产品。
3. 设计冰区划分：设计覆冰厚度10mm及以下为轻冰区，大于10mm小于20mm为中冰区，20mm 及以上为重冰区。
4.安装工况风速选用10m/s，无冰，并宜按下列要求采用同时气温： 1 最低气温为-40℃的地区，宜采用-15℃； 2 最低气温为-20℃的地区，宜采用-10℃； 3 最低气温为-10℃的地区，宜采用-5℃； 4 最低气温为-5℃的地区，宜采用0℃。
5. 雷电过电压工况的气温宜采用15℃，当基本风速折算到导线平均高度处其值大于等于35m/s时雷电过电压工况的风速取15m/s，否则取10m/s；校验导线与地线之间的距离时，风速应采用无风，且无冰。
6. 操作过电压工况的气温可采用年平均气温，风速取基本风速折算到导线平均高度处值的50%，但不宜低于15m/s，且无冰。
7. 带电作业工况的风速可采用10m/s，气温可采用15℃，且无冰。
8. 输电线路的导线截面，宜根据系统需要按照经济电流密度选择；也可根据系统输送容量，结合不同导线的材料结构进行电气和机械特性等比选，通过年费用最小法进行综合技术经济比较后确定。
9. 输电线路的导线截面和分裂型式应满足电晕、无线电干扰和可听噪声等要求。
10.110～750kV输电线路的绝缘配合，应使线路能在工频电压、操作过电压、雷电过电压等各种条件下安全可靠地运行。
11．校验带电作业的间隙时，应采用下列计算条件：气温+15℃，风速10m/s。
12．杆塔上地线对边导线的保护角，对于同塔双回直线塔，750kV、500kV和220kV线路的保护角均不大于0°。
架空光缆施工规范标准
第一节???? 杆?? 路1.??? 选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.??? 直线杆路要避开三线杆路（电力杆路、通信杆路、广电杆路）与三线杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3.??? 杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；4.??? 杆路不准有急转变，要习免角杆直接穿越公路、铁路。
遇到角深大于规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm；5.??? 配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
移动公司标准杆为7米，配置杆7米到12米，标准杆档距为50米；6.??? 电杆埋深深度见附表（一），杆子高度不够不得加带铁帽；7.??? 立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。
第二节???? 吊?? 线1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。
第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5米以上的应做辅助装置。
100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm以上。
飞线跨越不能超过400米，如越过在中间需立过渡中间杆；4、8米以上角深内角应做辅助线，角杆辅助线采用7*2.2钢铰线，从吊线抱箍穿钉至封口60cm，用二只U型钢卡（10cm）间距10cm，5至7圈封头，5至8米角深内角吊线可有4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续应采用3.0铁线另缠方法。
浅析OPGW光缆进站的接地和固定
浅析OPGW光缆进站的接地和固定陈晨阳【摘要】把光纤放置在架空高压输电线的地线中,用以构成输电线路上的光纤通信网,这种结构形式兼具地线与通信双重功能,一般称作OPGW光缆,全称Optical Fiber Composite Overhead Ground Wire(也称光纤复合架空地线).OPGW光缆架设在杆塔顶部,不管是从架设高度还是防电腐蚀性能方面技术都很成熟,OPGW具有较高的可靠性、优越的机械性能、成本也较低等显著特点,因此被广泛使用于电力系统通信传输介质中.【期刊名称】《江西电力》【年(卷),期】2015(039)005【总页数】2页(P53-54)【关键词】OPGW光缆;进站接地;进站固定【作者】陈晨阳【作者单位】国网江西省电力公司信息通信分公司,江西南昌 330077【正文语种】中文【中图分类】TM726.40 引言由于设计和工程施工等各方面的原因，造成OPGW光缆进站防雷接地和固定不规范，容易出现OPGW光缆遭雷击或短路电流损坏光缆事故。
江西很多地区是雷电高发区，曾多次发生进站OPGW光缆遭受雷击或短路电流损坏事件，对通信网络的安全稳定运行造成了一定的影响，下面就短路电流和雷击对进站OPGW光缆的影响进行分析并提出解决的办法。
1 短路电流和雷击对运行中进站OPGW光缆的影响OPGW本身就是避雷线，受直接雷击的可能性最大。
OPGW运行中一方面是工频接地短路电流形成温度升高，造成OPGW烧伤或烧断。
另方面是遭雷击时雷击电流冲击形成电弧会造成温度升高，这些问题在OPGW进站后一样存在。
由于OPGW光缆进站后引下线固定不规范，存在松弛和钩架不绝缘的情况，当风吹引起进站OPGW光缆与构架间隙变化时，短路电流达不到非自持放电向自持放电过度条件时，引起OPGW断股的可能性小。
但是如果短路电流达到自持放电条件，接触引弧后，使空气电离满足了间隙拉弧条件，短路电流就会在风吹OPGW光缆离开构架时变成电焊机电源，发生自持性放电。
常用架空导地线的型号及其意义
常用架空导地线的型号及其意义常用架空导地线的型号及其意义：L—铝；G—钢；J—绞；Q—轻型；J—加强；F —防腐；X—稀土；LJ—硬铝绞线；LGJ—钢芯铝绞线；LGJQ—轻型钢芯铝绞线LGJJ—加强型钢芯铝绞线；LGJF—防腐型钢芯铝绞线；GJ—钢绞线架空导地线的型号及其意义>架空电力线路上常用的裸绞线有哪些种类?各有什么特点?答案：(1)铜绞线：代号“TJ”，在架空线路的导线中，其导电性能最好，硬度和机械强度较大，抗腐蚀性强，但价格贵，故一般不使用。
(2)铝绞线：代号“LJ”，导电性能比铜稍差，导电率约为铜的60%，优点是比较轻且价格低廉，但机械强度较差，故只用于配电线路的低压线上，高压线路较少使用。
(3)钢芯铝绞线：代号：“LGJ”，其外层的铝股主要起传输电能的作用，里边的钢芯主要起承受机械荷重的作用。
导电性能和机械强度均较优越，故在架空线路上广泛应用。
缺点是铝股部分耐磨性差，施工中应防止损伤。
(4)轻型钢芯铝绞线：代号“LGJQ”，它与相同标称截面的钢芯铝绞线相比较，铝股部分的截面基本相同，而钢芯的截面要小一个等级，相应综合拉断力也小些，故称轻型钢芯铝绞线。
(5)加强型钢芯铝绞线：代号“LGJJ”，它与相同标称截面的钢芯铝绞线相比较，铝股部分的截面基本相同，而钢芯的截面要大一个等级，相应的综合拉断力也大一些，故称加强型钢芯铝绞线。
(6)镀锌钢绞线：代号“GJ”，机械强度大，但导电性能差，普遍用于避雷线，一般不用做导线。
但在个别的大跨越档，考虑到使用其他导线强度不够，也有以镀锌钢绞线作导线的。
(7)铝镁合金绞线：代号“HLJ”(热处理型铝铁硅合金绞线)、“HL2J”(非热处理型铝镁硅合金绞线)、“HL2GJ”(非热处理型钢芯铝镁硅合金绞线)，其导电性能接近于铝，导电率约为纯铝的80%～90%；机械强度接近于钢，和钢芯铝绞线相当，但其机械强度的裕度较小，性脆，抗振动性能较差。
(8)扩径钢芯铝绞线：代号“LGJK”(或“K”)，与相同截面的钢芯铝绞线相比，其直径要大一个等级，导电性能好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２０１０年第５期 ＮＯ．５ ２０】Ｏ 电线电缆 Ｅｌｅｃｔｒｉｃ Ｗｉｒｅ＆Ｃａｂｌｅ ２０１０年ｌ０月
Ｏｃ１．．２０１０
拉重比法选择与钢绞线匹配的光纤复合架空地线 韩国聚 ， 郭毅鹏 ， 漫红伟 ， 李江峰 （Ｉ．平顶Ｉ Ｊ电力没计院，河南平顶山４６７００Ｉ；２．平顶山供电公司．河南平顶山４６７００１）
摘要：在线路设计中选择与镀锌钢绞线弧垂匹配的光纤复合架空地线（ＯＰＧＷ），一般需要经过反复的程序计 算才能确定，通过对工程设计实践的总结，提出了利用拉重比相近法，快速选择ＯＰＧＷ参数的方法，供线路设 计人员参考。 关键词：光纤复合架空地线；选择；拉重比；弧垂 中图分类号：ＴＭ２４４．２； ＦＮ８１８ 文献标识码：Ａ 文章编号：１６７２—６９０ｌ（２０１０）０５－００Ｉ１—０３
Ｓｅｌｅｃｔｉｏｎ ｏｆ Ｏｐｔｉｃ Ｆｉｂｅｒ Ｇｒｏｕｎｄ Ｗｉｒｅ ｔｏ Ｍａｔｅ Ｓｔｅｅｌ Ｓｔｒａｎｄ ｂｙ ｔｈｅ Ｐｕｌｌ／Ｗｅｉｇｈｔ Ｒａｔｉｏ Ｍｅｔｈｏｄ ＨＡＮ Ｇｕｏ—ｉｕ．ｅｔ ａ１ （Ｐｉｎｇｄｉｎｇｓｈａｎ Ｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｄｅｓｉｇｎ Ｉｎｓｔｕｔｕｔｉｏｎ，Ｐｉｎｇｄｉｎｇｓｈａｎ ４６７００１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ： Ｆｈｅ ｓｅｌｅｃｔｉｏｎ ｏｆ ｏｐｔｉｅ ｆｉｂｅｒ ｇｒｏｕｎｄ ｗｉｒｅ（０ＰＧＷ）ｔｏ ｍａｔｅ ｔｈｅ ｓａｇ ｏｆ ｇａｌｖａｎｉｚｅｄ ｓｔｅｅｌ ｓｔｒａｎｄ ｗｉｌｌ ｂｅ ｄｅｔｅｒ・ ｍｉｎｅｄ ｕｓｕａｌｌｙ ｂｙ ｒｅｐｅａｔｅｄ ｐｒｏｇｒａｍｍｅ ｃｏｍｐｕｔａｔｉｏｎｓ．Ａ ｆａｓｔ ａｐｐｒｏｘｉｍａｔｅ ｍｅｔｈｏｄ ｂａｓｅｄ ｏｎ ｔｈｅ ｅｘｐｅｒｉｅｎｃｅｓ ｏｆ ｅｎｇｉｎｅｅｒ— ｉｎｇ ｄｅｓｉｇｎ ｆｏｒ ｓｅｌｅｃｔｉｏｎ ｏｆ ＯＰＧＷ ｐａｒａｍｅｔｅｒｓ ｂｙ ｔｈｅ ｐｕｌｌ／ｗｅｉｇｈｔ ｒａｔｉｏ ｉｓ ｐｒｏｐｏｓｅｄ ｆｏｒ ｒｅｆｅｒｅｎｃｅ ｂｙ ｔｈｅ ｄｅｓｉｇｎｅｒｓ． Ｋｅｙ ｗｏｒｄｓ：ｏｐｔｉｃ ｆｉｂｅｒ ｇｒｏｕｎｄ ｗｉｒｅ；ｓｅｌｅｃｔｉｏｎ；ｐｕｌｌ／ｗｅｉｇｈｔ ｒａｔｉｏ；ｓａｇ
０ 引 言 光纤复合架空地线（ＯＰＧＷ）具有线路避雷线和 通讯两种功能。作为一种全新的通信传输通道，该 技术在我国电力系统得到迅速发展，逐渐成为电力 通讯的主流载体。但是ＯＰＧＷ尚没有统一的产品 型号，大多是根据具体工程情况进行生产。 工程设计中先根据规程的规定选择一根地线， 然后根据热稳定计算结果选择ＯＰＧＷ的热容量，之 后根据设计规程的要求，初选几种ＯＰＧＷ，经过与导 线的反复配合计算，最终确定ＯＰＧＷ型号。 １ 设计规程、规范对两根地线弧垂的要求 随着ＯＰＧＷ的大量采用，架空线路采用两根材 质不同地线的现象相当普遍。当采用两根不同材质 地线同塔架设时，应该考虑的因素很多，主要有如下 三方面的要求：一是国家标准ＧＢ ５０２３３－－２００５《１１０ ～５００ ｋＶ架空送电线路施工及验收规范》；二是线 路设计规程；三是线路防雷设计要求。 （１）ＧＢ ５０２３３－－２００５第７．５．６条规定，一般情 况下紧线弧垂允许偏差：１ １０ ｋＶ线路＋５％， 收稿日期：２００９一Ｊ１—１６ 作者简介：韩国聚（１９７１一），男，高级工程师． 作者地址：河南平顶山市新华路南段［４６７００１： 一２．５％；２２０ ｋＶ线路±２．５％。 第７．５．７条规定，对于水平排列的同型架空地 线，弧垂应力求一致，一般情况下各相间弧垂的相对 偏差最大值不应超过以下要求：１ １０ ｋＶ线路２００ ｍｍ；２２０ ｋＶ及以～Ｉ－线路３００ ｍｉｌｌ。 第７．７．２０条规定，ＯＰＧＷ的紧线、附件安装，除 本节的规定外，应符合第７．５、７．６节的有关规定。 （２）《１ｌ０～，７５０ ｋＶ架空送电线路设计规范》 （报批稿）和《１１０～５００ ｋＶ架空送电线路设计技术 规程》（ＤＬ／Ｔ ５０９２－－１９９９）规定：导、地线的设计安 全系数不应小于２．５，地线的设计安全系数，宜大于 导线的设计安全系数。即地线安全系数在２．５以 上。 （３）线路防雷设计要求。１ ５ ｃ【＝时，线路档距中 央导、地线距离ｈ不小于１．２％Ｌ＋１ ｍ（ 为线塔之 间的档距）的防雷要求。再根据ＧＢ ５０２３３－－２００５ 的要求，１５℃无风工况下两根不同规格的地线弧垂 应尽量保持一致。 根据弧垂公式 ｆ＝ｒ ／（８×Ｏ－ ） （１） ｒ＝９．８１ｍ０／Ｓ ０：Ｔｏ／Ｓ 将上式代人式（Ｉ）可得： ｆ＝９．８１ ｍ。Ｌ ／（８×Ｔ。） （２） 式中，ｒ为地线比载；＿厂为地线弧垂；Ｌ为线塔间档距； ２０１０年第５期 Ｎｏ．５ ２ＯｌＯ 电线电缆
Ｅｌｅｃｔｒｉｃ Ｗｉｒｅ＆Ｃａｂｌｅ ２０１０年ｌＯ月
Ｏｃｔ．．２０１０
。为地线应力；Ｓ为地线截面积；Ｔｏ为地线水平张 力；ｍ 为线材单位重量。 将有关参数代入式（２）可得ＯＰＧＷ最大弧垂 为： ：９．８ｌｍ０ｌ ／（８×Ｔｏ１） 另一根地线最大弧垂 为： ：９．８１ｍ０２ ／（８×Ｔｏ２） 对于同一档距内两根地线弧垂之比为： ｍ０ｌ／ｒ凡０２ Ｔｏ ／ｒｏ２ 当两根地线弧垂相等时，则： ： 或 ： （３） １ ７１０２ ｍ０１ ｍ０２ 式中，ｍ。。，ｍ。：分别为ＯＰＧＷ和另一根地线线材单位 重量；Ｔｏ ，Ｔｏ：分别为两者水平张力。 由式（３）可以得出以下两点结论： （１）当两根不同材质的地线架设后的弧垂相等 时，两者的拉力与质量比应相等； （２）当两根不同材质的地线架设后的弧垂相差 不大时，两者的拉力与质量比应相差不大。 ２ 利用拉重比快速选择与地线相匹配的 ＯＰＧＷ 在选择ＯＰＧＷ时，通常其１５。Ｃ无风工况下的 水平张力 需要经过计算才能得到，这对于快速选 择ＯＰＧＷ帮助不是很大。有没有一种更加简便的 方法，能快速选择合适的ＯＰＧＷ型号呢？由上述的 两点结论可受到启发，并经过长期的设计实践，发现 利用ＯＰＧＷ的拉重比（拉重比＝Ｐ ／ｍ ，是指ＯＰＧＷ 或地线的拉断张力Ｐ。与其单位长度质量ｍ。的比 值）与已知地线的拉重比相比较，选择与已知地线 的拉重比很接近的ＯＰＧＷ，这样两者的弧垂基本可 以满足规程的规定。 ３ 工程实例 我们曾对１１０ ｋＶ的ＬＮ电铁线路进行设计，选 用的导线型号为２×ＬＧＪ－－２４０／３０，安全系数２．５；同 塔架设两根地线，一根地线选择ＧＪ一８０镀锌钢绞线， 与导线配合后安全系数取３．２；另一根２４芯 ＯＰＧＷ。工程初选２种型号的ＯＰＧＷ，即ＯＰＧＷ．１ 和ＯＰＧＷ．２，相应的参数见表１。 ３．１选择ＯＰＧＷ工程中常用的方法 首先对两种拟选的ＯＰＧＷ与ＬＧＪ一２４０／３０导线 分别进行配合计算，并分别求出其安全系数。由于 导线使用安全系数为２．５，因此所选ＯＰＧＷ安全系 ．１２． 数应该大于２．５，并且要求其最大使用张力不超过 杆塔使用范围。经过计算，１５。Ｃ无风工况下２种拟 选ＯＰＧＷ和ＧＪ一８０镀锌钢绞线张力和弧垂的计算值 分别列于表２和表３。
表１ ＧＪ－８０镀锌钢绞线和拟选ＯＰＧＷ参数的比较 地线型号 ＧＪ．８０ ０ＰＧＷ．１ ０ＰＧＷ．２ 截面积／ｍｍ ７９．３９ ９２．４３ ９９．６３ 标称外径／ｍｍ ｌ１．４ １２．９ １３ ２ 计算重量／（ｋｇ／ｋｍ） ６３０．４ ４５０ ５４１．５ 额定拉断力／Ｎ １０００５９ ５９７００ ８２９００ 综合弹性模量／ＭＰａ ｌ８１５００ １０９０００ ｌ２４７ＯＯ 综合线膨胀系数／（１０ ／ｏＣ） ｌ１．５ １５．５ １４．５ 短路电流热容量／（ｋＡ －ｓ） ８５．４ ８１．８ 拉重比 １５８．７２ １３２．６７ １５３．Ｏ９
表２ １５。Ｃ无风工况下张力表 （单位：Ｎ） 档距／ｍ 地线型号 安全系数 ２６０ ２８０ ３００ ３２０
ＧＪ．８０ ３．２ ｌ６６ｌ８ １５８３３ ｌ５１４３ １４５４８ ０ＰＧＷ．１ ２．４ ｌ２８６７ １２Ｏ１６ １１２７１ １０６３７ ０ＰＧＷ．２ ３．１ ｌ３６９８ ｌ２９３２ １２２８Ｏ ｌ１７３ｌ 档距／ｍ 地线型号 安全系数 ３４０ ３６０ ３８０ ４００
ＧＪ一８０ ３．２ １４０３９ ｌ３６０６ １３２３７ ｌ２９２３ ０ＰＧＷ．１ ２．４ １０１Ｏ５ ９６６４ ９２９８ ８９９４ ＯＰＧＷ．２ ３．１ １１２７５ １０８９４ １０５７７ １０３１１
表３ １５。Ｃ无风工况下弧垂表 （单位：ｎ１） 档距／ｍ 地线型号 安全系数 ２６０ ２８０ ３００ ３２０
ＧＪ．８０ ３．２ ３．１４４ ３．８２７ ４．５９３ ５．４３９ ０ＰＧＷ．１ ２．４ ２．８９８ ３．５９９ ４．４０５ ５．３１０ ＯＰＧＷ．２ ３．１ ３．２７６ ４．０２４ ４．８６５ ５．７９４ 档距／ｍ 地线型号 安全系数 ３４０ ３６０ ３８Ｏ ４００
ＧＪ一８０ ３．２ ６．３６３ ７．３６１ ８．４３０ ９．５６７ ０ＰＧＷ．１ ２．４ ６．３１０ ７．３９７ ８．５６７ ９．８１３ ＯＰＧＷ．２ ３，１ ６ ８０６ ７．８９６ ９．０６２ １Ｏ．３０
由表２、表３可知，虽然第一种光纤复合架空地 线ＯＰＧＷ．１的弧垂满足要求，但是其安全系数仅为 ２．４，小于导线的安全系数，因此该型号光缆不符合 设计的要求。第二种光纤复合架空地线ＯＰＧＷ－２的 弧垂、安全系数均满足设计要求，因此，工程选择 ０ＰＧＷ一２。 （下转第１５页） ２０ｌＯ年第５期 ＮＯ．５ ２Ｏｌ０ 电线电缆 Ｅｌｅｃｔｒｉｃ Ｗｉｒｅ＆Ｃａｂｌｅ ２Ｏ１０年１Ｏ月 ０ｃｔ．．２０１０
