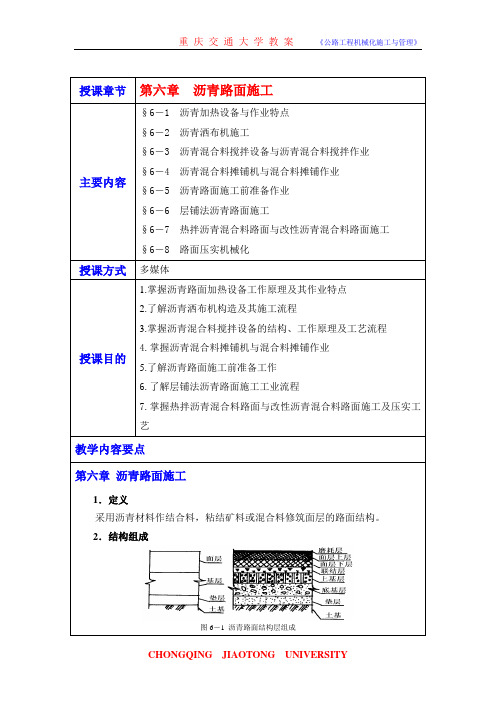

五、表面处治与贯入式路面机械化施工 沥青表面处治与沥青贯入式路面施工， 所用的机械与设备主要是沥青洒布机和碎石（石屑）铺撒机，以及沥青罐车和压路面等。由于使用的机械单一。 因此可以采用机械化流水作业法施工。

（一）沥青洒布车施工作业 1． 沥青洒布车分层洒布量的确定

沥青洒布车作分层洒布时， 首先应根据要求确定每层的洒布量。沥青洒布量的多少与洒布车的行驶速度、 洒布宽度以及沥青泵的生产率有关。其关系为：

QL qvB

式中： QL —— 沥青泵的生产率， L/min ； v —— 洒布车的行驶速度， m/min；

B ——洒布宽度， m； q ——每平方米面积洒布量， L/m2。

依照公式， 根据泵的生产率、 洒布宽度即可确定洒布车行的驶速 度。如表所列。 根据洒布量、泵生产率、洒布宽度确定洒布车行驶速度 泵 生 产 率 （L/min ） 洒布量

n

1090 871 651 560 447 337 （ L/m2） 洒 布 车 行 驶 速 度（ m/min）

1.5 290 232 174 150 126 90 2 218 174 133 112 89 68 2.5 174 139 106 90 70 56 7 62 50 38 32 29 10 注：洒布宽度为 2.5m 如果沥青泵由独产的发动机来驱动，也应根据洒布宽度、泵生产率和洒布量来拟定洒布车的行驶速度。 如果沥青泵是由汽车的分动箱来驱动，则应根据洒布宽度、泵生产率、以及汽车变速箱和分动箱的速比来计算其洒布量。 此时，泵的生产率与汽车行驶速度成正比。 计算后同样可以列出洒布车在各种工作速度时的洒布量。

设计好上述作业表后，将洒布宽度的各控制阀由洒布手控

制，驾驶员按表列行驶速度工作，即可保证达到规定的洒油量。 2． 每次洒布路段长度的确定

为了便于施工， 当沥青洒布量确定后， 应进一步确定每一罐洒布路段长度，即：

VK L qB

式中： L K V

B

0.95 ；

—— 洒布路段长度， m ; —— 洒布车油罐容积， L；

—— 两洒布带重叠系数，一般取 0.90 ～

q —— 洒布的路面宽度， m； —— 单位面积洒布量， L/m2。

3． 沥青洒布车生产率的计算

沥青洒布车生产率主要视沥青的运距、 洒布车的准备工作和

QP VKH n

P

施工组织而定。其生产率用下式计算： 式中： QP

V

K H

nP

—— 沥青洒布车的生产率， L/d ； —— 沥青洒布车油罐容量， L；

—— 油罐充满系数，一般取 0.95 ～0.98 ； —— 洒布车每班洒布次数，按下式计算： nP 60tT KB / t

式中： t —— 每天工作时间， h；

K B —— 时间利用系数，一般取 0.85 ～ 0.90 ；

tT —— 洒布车每一个循环所需时间， min；

tT L1 L1 t 2 t3 t4 t

1

v2 v1

式中： —— 加满油罐沥青所需时间， min； t1 —— 由沥青基地至工地的距离， km；

v1

L1

v2

—— 洒布车重车行驶速度， km/min；

t 2

—— 洒布车空车行驶速度， km/min；

t3

—— 洒布一罐沥青所需时间， min；

t 4

—— 洒布车两处调头倒车时间， min；

—— 准备洒布所需时间， min。 从上述过程中我们可以看出沥青表面处治或沥青贯入式施 工就是利用洒布车在路面上喷洒一定的数量的沥青。 同时也看出 沥青洒布车用于洒布沥青的时间很短，而大部分时间都用于运

n Q/t VK T 1 H 输。这样不但影响了洒布车的利用率， 同时也影响洒布工作的进行，增加了非生产辅助时间，由于长距离运行，必然增加洒布车的数量，这样就更不合理。为了更好的组织施工，减少洒布车的

用量，目前大型工程中多用大型沥青保温罐进行运输和贮存， 减少了沥青的运输距离， 使洒布车的生产率大大提高。 保温罐车的用量 n 可用下式计算： 式中： —— 保温油罐容量， L； VK1H

Q —— 保温油罐的充满系数；

—— 洒布车只进行洒布不进行距离运输时的生产 率， L/d ； tT —— 保温油罐往返工地与沥青基地之间一次所用

时间， h。 （二）矿料铺撒机（摊铺机）施工作业 当沥青洒布车洒布沥青后， 接着把自卸车运来的矿料送入矿料铺撒机（摊铺机）进行铺撒。

矿料铺撒机铺撒时，首先将装满矿料的自卸车驶至铺撒机的前方与之对接，然后汽车低速倒驶，并将车箱缓缓升起，使矿料均匀地落入铺撒机料斗，再经供料辊铺撒。当矿料铺撒完后，脱开连接，自卸车驶入料场装料。 此后铺撒机与下一辆装满矿料的自卸车对接，继续上述作业。

铺撒机铺撒的矿料厚度，由站在操纵台上工作人员通过调节器来实现。

当使用自行式矿料铺撒机铺撒时，此时自卸车只需将矿料卸 入铺撒机，铺撒机便可自行铺撒。 沥青表面处治路面 1．施工程序 层铺法沥青表面处治施工，有先油后料和先料后油两种方法，其中以前者使用较多，现以三层式为例说明其工艺程序。

三层式沥青表面处治路面施工程序为：备料 清扫基层、 放样和安装路缘石 浇洒透层沥青 洒布第一次沥青 撒 铺第一次矿料 碾压 洒布第二层沥青 铺撒第二层矿料

碾压 洒布第三层沥青 铺撒第三层沥青 碾压 初期养

护。 单层式和双层式沥青表面处治的施工程序与三层式相同，仅 需相应地减少两次或一次洒布沥青、铺撒矿料与碾压工序。 1） 路面附属物的处理

（ 1）路缘石。城市道路的侧石（立式路缘石） 、平石（卧式路缘石）和公路缘石（卧式路缘石）统称路缘石。侧石是指在城市道路中人行道或绿化带高出路面时， 为保护和支承边缘用的立

式路缘石； 平石是指在城市道路中紧接侧石及路面边缘处， 为起

排水和保护路边用的卧式路缘石； 缘石是指在公路上为使路面与 路肩分界和保持路边用的卧式路缘石。路缘石应有足够的强度，抗风化和耐磨耗的能力，其表面应平整、无脱皮现象。

外路缘石有水泥混凝土、条石、块石等，应根据要求和条件 选用。水泥混凝土路缘石持久战形尺寸（长、宽、高）偏差不得 超过± 5mm，外露面缺边、缺角长度不得大于 20mm，并不得多于

一处。路缘石的施工应符合下列要求； ① 路缘石应在沥青面层施工前铺砌；

② 路缘石基础要坚固、稳定，可采用水泥砂、石灰稳定土、石灰稳定工业废渣（土）以及砂砾等作业基础；

③ 石料或水泥混凝土路缘石铺砌后宜用水泥砂浆勾缝； ④ 公路路缘石铺砌后应及时回填或采取其它保护措施。 （ 2）雨水进出口。雨水进水口可分侧立式、平卧式两种。 侧立式应设臵在侧石的位臵， 平卧式应设臵在平石的位臵。 平卧 式进水口盖座外边缘与侧石边距离不得大于 5cm，并不得伸进侧石的边线。

（ 3）检查井。检查井包括雨水、污水、给水、煤气、电话、电缆等附属设施的检查井。 检查井应在路面施工前安装， 并经一定时间养护， 待水泥砂浆硬化后才可铺筑路面。 检查井盖板底座应铺砌牢固，四周应仔细夯实， 盖板顶面标高应与路面标高一致。 2） 清扫基层

在表面处治层施工前，应将路面基层清扫干净，使基层矿料大部分外露，并介保持干燥。对有坑槽、不平整的路段应先修补和整平，若基层整体强度不足，则应先予补强。 3） 浇洒透层沥青

透层是为使沥青面层与非沥青材料基层结合良好， 在基层上浇洒乳化沥青、 煤沥青或液体沥青而形成的的透入基层表面的薄层。沥青路面的级配砂砾、级配碎石基层及水泥、石灰、粉煤灰 等无机结合料稳定土或粒料的半刚性基层上必须浇洒透层沥青。透层沥青宜采用慢裂的洒布型乳化沥青，也可采用中、慢凝

液体石油沥青或煤沥青。 透层沥青的稠度宜通过试洒确定， 表面致密的半刚性基层宜采作渗透性好的较稀的透层沥青，级配砂 砾、级配碎石等粒料基层宜采用较稠的透层沥青。 各种透层沥青的品种和用量可按下表选定。

沥青路面透层及粘层材料的规格与用量 乳化沥青 规 格 煤 沥 青 用 途 用量 用量 规 用量 规格 规 格

(L/m 2) (L/m 2) (L/m 2) 格

PC— AL(M)— 粒料基 2 1(2) 0.9 ～ T-1

1.0 ～

1.1 ～ 1.6

透 层 PA— AL(S) — 1.2 T-2 1.3

2 1(2)

层 PC— AL(M)— 2 1(2) 0.6 ～ T-1 0.7 ～ 半刚性 0.7 ～ 1.1

基层 PA— AL(S) — 1.0 T-2 1.0

2 1(2)
