井巷的风阻是反映井巷通风特性的重要参数,通过 测定一定路线的井巷的风压、风量、空气密度等, 为网络解算等提供基础参数。 了解现有通风系统中阻力分布情况,发现通风阻力 较大的区段和地点,为了使通风系统更为经济合理 ,为下一步提出切合实际的改进意见提供依据。 作为矿井扩建、延深等提供有关通风设计数据参考 依据,为下一步进行通风系统优化等提供依据。 《煤矿安全规程》第119条规定:新井投产前应进行 1次矿井通风阻力测定,以后每3年至少进行1次;在 矿井转入新水平或改变一翼通风系统后,都必须重 新进行矿井通风阻力的测定。
用气压计法测定通风阻力主要以逐点测定法为主。
3.2.4测定方法的选择 用压差计法测量通风阻力时,只测定压差计读数和动 压差值,就可以测量出该段通风阻力,不需要测算位压,数 据整理比较简单,测量的结果比较精确,一般不会返工,所 以,在标定井巷风阻和计算摩擦阻力系数时,多采用压差计 法。但这种方法收放胶皮管的工作量很大,费时较多,尤其 是在回采工作面、井筒内或者行人困难井巷及特长距离巷道, 不宜采用此方法。 用气压计法测量通风阻力,不需要收放胶皮管和静压管, 测定简单。由于仪器有记忆功能(矿井通风综合参数检测 仪),在井下用一台数字气压计就可以将阻力测量的所有参 数测出,省时省力,操作简单,但位压很难准确测算,精度 较差,故一般适用于无法收放胶皮管或大范围测量矿井通风 阻力分布的场合。
4.1资料的准备

为做好矿井通风资料测定工作,测前要收集矿井开拓开采工 程平面图、通风系统图、采区布置图以及地质测量标高图, 生产作业轮班情况,矿井瓦斯涌出情况,以及通风报表、主 要通风机运转、井下漏风、井巷规格尺寸、矿井自然通风等 资料。 根据有关图纸和巷道布置绘出矿井风网图,风网图既要反映 矿井的实际情况同时又允许进行适当的简化。因此要详细了 解井下巷道的实际分合情况、风量大小、通风设备和通风构 筑物的位置以及其它生产设备的安装使用情况。 风网图既是通风阻力测定的蓝图,也是上机解算的依据,要 认真做好节点的合并和取舍,节点编号应与原图一致,要求 风网图中的节点既能在通风系统图中找到,也能在井下准确 定位。对较复杂的风网应考虑绘制风网图和选择阻力测定路 线与测定点同步进行。

矿井阻力测定报告

矿井阻力测定报告

前言煤矿井下生产包括采煤、掘进、提升、运输、通风、排水等多个生产环节,通风是整个生产环节中保障矿井安全生产的一个重要环节。

众所周知,受生产条件的制约,矿井井下自然灾害严重,伤亡事故较多。

而及时、准确地获得和控制全矿井通风环境技术参数,则是实现安全生产和提高生产效率的重要保障。

一个良好的矿井通风系统是保证矿井安全高效生产的前提与基础。

矿井通风系统是由通风机装置、通风网路及各种通风设施等所组成的。

而通风系统是否合理,与通风机装置的性能及与之匹配的井下网路系统有着密切的关系。

要保证矿井通风系统处于良好的运行状态,就必须使矿井主要通风机在最佳工况点运行,就必须掌握全矿井井下通风网路中的各种通风基础技术参数。

全矿井通风阻力指的是由井筒、巷道及通风构筑物构成的通风网路所产生的通风总阻力,它是衡量矿井通风能力的重要指标,影响矿井通风阻力大小的因素很多,有井巷断面的大小、井巷支护状况、通风距离的长短、井下分区网络布置的合理性及风量调节方法的合理性等诸多因素。

随着矿井开采过程的变化,矿井通风阻力的大小和分布也会发生变化。

因此,经常了解和掌握矿井通风阻力大小和分布状况,是进行矿井通风科学管理、风量调节和通风设计的根本依据。

所以,《规程》明确规定:新井投产前必须进行1次矿井通风阻力测定,以后每3年至少进行1次。

矿井转入新水平生产或改变一翼通风系统后,必须重新进行矿井通风阻力测定。

通过矿井通风阻力测定,可以达到下列目的:1).了解通风系统中阻力分布情况,发现通风阻力较大的区段和地点,了解矿井井巷的维护状况,了解矿井通风能力与潜力,便于正确调节风量以满足生产的需要,确保矿井通风系统经济合理地运行;2).提供紧密结合矿井实际的井巷通风阻力系数和风阻值,使通风设计与计算更切合实际,使风量调节有可靠的依据;3).为调节风压法控制火灾提供必须的基础资料,使这一方法的应用更合理、有效;4).为发生事故时制定灾变处理计划提供重要的基础资料;5).为矿井通风自动化及矿井通风系统优化、改造提供基础数据等。

伯方煤矿矿井通风系统分析及预测

伯方煤矿矿井通风系统分析及预测
区 回风 巷一 东总 回一 回风立井 。
22 矿井 通风 阻力测 定结 果分 析 _
利用通风 阻力计算 软件对所 测数据进行计
算 [, 定结果 如 表 1 示 。 2测 ] 所 矿 井 常用 等 积 孔 来 衡 量 矿 井 通 风 的 难 易 程 度, 等积孑 的计 算公式 : L
3中 1 集 中 回风 巷一 中 央 盘 区 回风 巷 一 集 中 回 1
风巷一 西 总 回 回风 立井 。
合 开拓方 式 , 用综 采放顶 煤采 煤法 , 用 中央分 采 采 列 式通风 方式 和抽 出式通 风方 法 。井 田边缘 布置 主 斜井 、 副斜 井 、 井 为进 风 井 , 田中央 布置 回 立 井
式 中 , 为 等 积 孔 , 9 为 总 回 风 风 量 , m;
m/ 为测量路线的最大总阻力 ,a 3; s P。
测 阻时矿 井总 回风 风量 为 7 0 3 i , 表 7m / n 从 0 m
l 数据 可 以计算 出测定 路线 Ⅱ、 Ⅲ的通 风总 阻力
2 1 年第 4期 02
斯 矿井 , 现开 采 的 3号煤 层无 自燃倾 向 , 且煤 尘无
爆 炸性 。
2 矿井通风 系统 阻力测定与分析
2 1 矿 井通风 阻力 测定 .
根据 伯方 煤矿 阻力测 试 时生产 采 区 的布置情 况 及采 空 区的分布 和 主斜 井 、 副斜井 、 井 和风井 立
的位置 ,绘制 了伯 方煤 矿通风 网络 图 ,如 图 1 所 示 。采用 气压 计法 测定矿 井通 风 阻力 …, 择风 流 选
与轨道巷之间的所有通风设施 ;二盘区轨道巷与 中央盘 区 回风巷之 间安 设通 风设施 ;去掉 西 总 回
井底 段 的调节 设施 ;将 三部 皮带机 尾 与二 盘 区轨

矿井通风阻力测定结果分析与对策措施

矿井通风阻力测定结果分析与对策措施
第6 卷
第1 期
中 国 安 全 生 产 科 学 技 术
J u n lo aey S in e a d T c n lg o r a fS ft ce c n eh oo y
V0 _ . l6 No 1
21 0 0年 2月
Fb 00 e .2 1
文 章 编 号 :6 3—13 2 1 )一 1 0 0 0 17 9X(00 0 ~ 10— 4
当空气沿井巷运 动时 , 由于风流 的粘滞性 和惯性 以及井 巷壁面等对风流 的阻滞 、 动作用 而形成通 风 扰
阻力 , 它是造成 风流能量损失 的原 因 。讨论矿 井通 风
1 通 风 阻力 测 定 方 法
矿井通风 阻力 测定方法选择 , 应根据 矿井通风线 路长短 、 测点布置 的多少而选用 。结合矿井 测量 目的
Ab t a t T k n h a - in n n W ey a o ny a x mp e h a u i g meh d,me s r g p i tds s r c : a i g t e S n q a g mi e i iu n c u t se a l ,t e me s r t o n a u i on i n —
ti u in a d me s rn o t e emi ain o e tlt n r ssa c n mi e we e s se t al n r d c d.Ba e rb t n a u i g r u e d t r n to fv n i i e itn e i n r y tma i ly ito u e o ao c sd o h a u i e u t h e s n b e r s l n lsswa o d ce n mi e v n iain s se ,a h o n e - n t e me s rngr s ls,t e r a o a l e u ta ay i s c n u t d o n e tlto y tm nd t e c u t r me s r st e ra e t e v n iain r ssa c r u o wa d I r vd s s i n i c t e r a i o r d c n a u e o d c e s h e tlto e it n e we e p tf r r . tp o i e ce t i h oy b sst e u e wi d f p e s r o s,d ce s e iai n p we o s mp in,r d e v n iain c ss a d e s r r a ey o n . rs u e ls e r a e v nt to o rc n u to l e uc e tlto o t n n u e wo k s t fmi e f Ke r y wo ds: e tlto e itn e me s rn v n iai n r ssa c a u g;r s l a l ss;c u tr e s r i e ut nay i o ne m au e

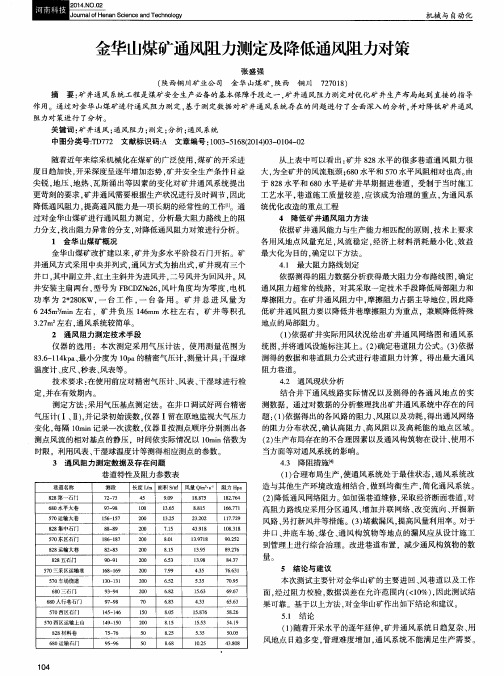

金华山煤矿通风阻力测定及降低通风阻力对策

金华山煤矿通风阻力测定及降低通风阻力对策
技术要求 : 在使用前应对精密气压计 、 风表 、 干湿球进行检 定, 并在有效期 内。 测定方法 : 采用气压基点 测定 法。在井 口调试好两 台精密
测得的数据和巷道阻力公式进行巷道阻力计算 ,得 出最大通风
阻力巷道。 4 . 2 通风现状分析
结合井 下通风线路 实际情况 以及测 得的各通 风地 点的实 测数据 ,通过对数据 的分析整理找 出矿井通风系统 中存在 的问
4 降低 矿 井通 风 阻力 方 法
更苛刻的要 求 , 矿井通风需要根据生产状况进行及时调节 , 因此 降低通风阻力 , 提高通风能力是一项长期 的经常性 的工作l l _ 。通 过对金华山煤矿进行 通风阻力 测定 ,分析最 大阻力路线 上的阻 力分支 , 找 出阻力异常的分支 , 对降低通风 阻力对策进行分析。
1 金 华 山煤 矿 概 况
依据矿井通风能力与生产 能力 相匹配的原则 . 技术上要求 各用 风地点风量充足 , 风流稳定 , 经 济上材料 消耗 最小化 、 效益 最大化为 目的, 确定 以下方法 。 4 . 1 最大 阻力路线划定 依 据测得 的阻力数据分 析获得最大阻力分布路线 图 。 确定
题: ( 1 ) 依据得 出的各风路 的阻力 、 风阻以及 功耗 , 得 出通风 网络
气压计( I、 Ⅱ ) , 并记 录初始读数 , 仪器 I 留在原地监视大气压力
变化 , 每隔 1 0 a r i n 记 录一次读数 , 仪器 Ⅱ按测点顺序分别测出各 测点风流 的相对基点 的静压 .时 间依实际情况 以 l O mi n倍数为 时限。利用风表 、 干湿球温度计 等测得相应测点的参数。 3 通风阻力测定数据及存在问题 巷道特性及阻力参数表
2 通风阻力测定技术手段

龙王庄煤矿通风阻力测定分析及应用

龙王庄煤矿通风阻力测定分析及应用

m。到 2 0 1 1年 8月 , 该 矿拥有 2个 采煤 T 作 面 , 1 个 备 用采煤 工作 面 , 3个 掘 进工作 面 , 5个 开 拓工 作 面 , 最 长通 风线路 4 8 3 0 m, 有 3个生 产采 区。3 a来 , 生 产 布局 已发 生较 大 变 化 , 通 风 系统 存 在 的问 题 日益
风 量逐 渐不 能满 足 生 产 需 求 。随 着 采 深 增加 , 地 温
和通 风 系统 分析 的精 度要 求 , 可 以 作 为矿 井 通 风 系
统 改造 、 优 化 和 管 理 的 依 据 。 矿 井 段 ( 进风段 、 用
风段 、 回风段 ) 通 风阻 力 的分布 情况 见表 1 。
小于 5 %, 故 此 次 测 定 结 果 满 足 矿 井 通 风 阻 力 测 定
1 通 风 阻力 测 定 的原 因
由于龙 王 庄 煤矿 初 期 巷道 设 计 不 合理 、 开 拓丁 程量 欠账 太 多 、 仓 促 投 产 等原 因导 致 龙 王 庄煤 矿初 期通 风 阻力 大 , 矿井 负 压高达 2 8 5 0 P a ; 矿井 供 风 量 只有 4 1 0 0 l q l ' / a r i n左 右 , 随 着 开 拓 工 作 面 的增 多 、 通 风距 离 的增 大 , 主要 通风 机功 率 已调至 最大 , 但供
2 0 1 3年第 4 期
中 州 煤 炭
筇2 0 8 期
龙 王 庄 煤 矿 通 风 阻 力 测 定 分 析 及 应 用
王 建 坤
(河 南煤 业化 工 集 团 永 煤 公 司龙 王 庄 煤 矿 , 河南 渑池 4 7 2 4 0 0)
摘要 : 通 风 是 保 障 矿 井 安全 生 产 的 一个 重 要 环 节 , 及 时、 准确地获得和控制全矿 井通风环境技术参数 , 是 实 现

矿井通风阻力测定方法

矿井通风阻力检测作业指导书1、目的为了使矿井通风系统检测作业程序化、规范化,特制订本作业指导书。

2、范围适用于煤矿和非煤矿井巷通风阻力测定。

3、引用标准MT/T 440-19954、检测项目风压、风速、大气物理参数、巷道断面积、周长参数、测点间距。

5、仪器a.普通型空盒气压计:测量范围80~107kPa(相当于600~800mmHg),最小分度值50Pa;b.倾斜压差计:测量范围0~3000Pa,最小分度值10Pa;c.精密气压计:测量范围83.6~114kPa,最小分度值25Pa;d.通风干湿温度计:测量范围-25~+50℃,最小分度值0.2℃;e.皮托管:校正系数0.998~1.004;f.低速风速表:测量范围0.2~5m/s,启动风速≤0.2m/s;g.中速风速表:测量范围0.4~10m/s,启动风速≤0.4m/s;h.高速风速表:叶轮:测量范围0.8~25m/s,启动风速≤0.5m/s;杯式:测量范围1.0~30m/s,启动风速≤0.8m/s;i.秒表:最小分度值1s;j.钢卷尺:2m钢卷尺:测量范围0~2m,最小分度值1.0mm;30m钢卷尺:测量范围0~30m,最小分度值1.0mm;k.橡胶管(或塑胶管):内径4~5mm;l.橡胶管接头:内径3~4mm,外径5~6mm,长度50~80mm。

6、检测方法6.1 测定路线选择在通风系统图上选择测定的主要路线和次要路线。

同时,要考虑一个工作班内将该路线测完;当测定路线较长时,可分段、分组测定。

6.2 测点选择首先在通风系统图上按选定测定路线布置测点,并按顺序编号。

然后再按井下实际情况确定测点位置,并作标记。

选择测点时应满足下列要求:a.测点应在分风点或合风点前(或后)处选定。

选在前方不得小于巷道宽度的3倍;选在后方不得小于巷道宽度的8倍;b.需要在巷道转弯处、断面变化大的地方选点时,选在前方不得小于巷道宽度的3倍;选在后方不得小于巷道宽度的8倍;c.测点前、后3m内巷道应支护良好,巷道内无堆积物;d.两测点间的压差应不小于20Pa。

2024矿井巷道通风摩擦阻力系数测定方法

1000
数据点
每秒采集的数据点数量
99.9%
准确率
数据处理后的准确率
10
分钟
数据分析所需时间
系数计算公式的推导
风阻公式
首先,需要应用风阻公式来计算 风阻力,该公式包含风速、巷道 横截面积、风阻系数等参数。
摩擦阻力系数
通过实验测得的风阻力与风速、 巷道横截面积等参数,可以利用 公式推导出摩擦阻力系数的计算 公式。
3 3. 数据统计
对多次测量结果进行统计分析,判断其稳定性和重复性。
实际应用案例分析
在某矿井巷道通风系统改造项目中,采用本文提出的测定方法对巷道摩擦阻力 系数进行了测量。结果表明,该方法测得的系数与传统方法测得的结果基本一 致,误差小于5%,有效提高了测量精度。
此外,该方法还应用于矿井通风系统优化设计,根据测得的摩擦阻力系数,合 理调整通风参数,提高了通风效率,节约了能源消耗。
测量阶段
利用设计好的测量装置对巷道进行实地测量,获取关键参数数据。
数据处理阶段
对采集到的数据进行整理、分析和计算,得到巷道摩擦阻力系数。
结果分析阶段
对比分析测定结果,评估新方法的准确性和可靠性,并提出改进建议。
测量装置的结构设计
测量装置的设计应考虑实用性和准确性。采用模块化结构,便于 拆卸和组装。主要部件包括风速传感器、压力传感器、流量计、 数据采集器、控制系统等。每个部件需进行独立校准,确保测量 精度。
目前常用的测定方法
风压差法
这是传统方法,测量两端风压差,计算摩擦阻力。 适用于简单巷道,受巷道形状影响较大。
风速差法
测量巷道两端风速差,计算摩擦阻力。 精度相对较高,但需考虑风速测量误差。
测定方法的局限性

矿井通风阻力测定方法

矿井通风阻力测定方法矿井通风阻力是指空气在矿井内流动时所遇到的阻力。

通风阻力大小直接影响矿井通风系统的效率,因此准确测定矿井通风阻力对于优化通风系统设计和提高矿井通风效果至关重要。

以下将介绍几种常用的矿井通风阻力测定方法。

1.烟雾法烟雾法是一种简单而有效的矿井通风阻力测定方法。

首先,在矿井通风系统中加入一定量的烟雾源,例如烟雾弹或其他烟雾喷雾器。

然后观察烟雾在矿井中的流动情况,根据烟雾的流动轨迹确定阻力的大小。

这种方法适用于矿井内空气流动区域较小的情况。

2.压差法压差法是一种常见的矿井通风阻力测定方法。

首先,在矿井通风系统的进风口和出风口之间安装差压传感器或差压计,测量进出风口之间的压差。

然后根据通风方程和气体流动原理,计算得出矿井通风阻力的大小。

这种方法适用于验证通风系统设计的合理性和测量系统整体阻力。

3.风速法风速法是一种直接测量矿井通风阻力的方法。

首先,在通风系统中安装风速仪或风速传感器,测量空气在矿井中的流速。

然后根据通风方程和气体流动原理,计算得出矿井通风阻力的大小。

这种方法适用于对通风系统进行实时监测和调整。

4.摩擦力测量法摩擦力测量法是一种间接测量矿井通风阻力的方法。

首先,在矿井通风管道的内壁上安装摩擦力传感器,测量空气流过管道壁面时的摩擦力。

然后根据摩擦力和通风方程之间的关系,计算得出矿井通风阻力的大小。

这种方法适用于对具体管道和设备的通风阻力进行测量。

综上所述,矿井通风阻力测定方法包括烟雾法、压差法、风速法和摩擦力测量法等。

根据实际情况和需求,可以选择适合的方法来测量矿井通风阻力,以提高通风系统的效率和矿井的安全性。

矿井通风阻力


数据处理与分析
数据采集
采集矿井通风系统相关数据,包括巷道断面尺寸 、支护形式、通风设施等。
数据处理
对采集的数据进行处理,如数据清洗、格式转换 等,以便于后续分析。
统计分析
对处理后的数据进行统计分析,如计算平均值、 标准差、变异系数等,以描述数据的分布规律。
结果展示
结果表格
将计算结果以表格形式展示,包括各分支的风量、风压、通风阻 力等。
优缺点
压差计法具有操作简便、 测量精度较高等优点,但 受测点选择和压差计精度 影响较大。
风表法
测定原理
通过测量巷道内风流的速度和密度,利用连续性方程计算通风阻 力。
测定步骤
选择测点、安装风表、测量风速和密度、记录数据、计算通风阻 力。
优缺点
风表法具有直观、易操作等优点,但受风流不稳定、风表精度等 因素影响,测量误差较大。
研究意义
提高通风效率
指导现场实践
通过研究矿井通风阻力,可以优化通 风系统设计,降低通风能耗,提高通 风效率。
对矿井通风阻力的研究可以为现场通 风管理提供理论依据和技术指导,提 高矿井通风管理的科学性和有效性。
保障矿井安全
合理的通风系统能够确保井巷中风流 稳定、连续,避免瓦斯积聚和粉尘飞 扬等安全隐患。
02
矿井通风阻力产生原因
巷道摩擦阻力
空气与巷道壁面的摩擦
当空气在巷道内流动时,会与巷道壁 面发生摩擦,从而产生阻力。
空气内部的摩擦
由于空气具有粘性,在流动过程中, 空气内部不同层流之间的速度不同, 也会相互摩擦产生阻力。
局部阻力
01
02
03
ቤተ መጻሕፍቲ ባይዱ
巷道断面变化
当巷道断面发生变化时, 如突然扩大或缩小,会引 起空气流动的局部紊乱, 从而产生局部阻力。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

某煤矿通风阻力测定及通风系统系统分析作者:毛金峰来源:《城市建设理论研究》2014年第05期由于资源整合导致矿井通风系统复杂,因此需要重新进行通风阻力测定。

通过通风阻力测定确定巷道的基本通风参数,进行通风系统分析,从而进行调整达到安全生产的要求。

一、测定方法本次测定采用气压计基点测定法。

此方法是将一台气压计放在井上或井下固定基点处,每隔一定时间测取气压读数并记录测定时间以确定地面大气压力的变化,进而对井下测定的气压数据进行校正;另一台气压计沿事先选好的路线逐点测定气压值并记录测定时间。

采用基点法测定时两测点间的通风阻力计算公式为:Pa式中:K1,K2—两台测定气压计的校正系数;Pc1,Pc2—基点校正气压计在测定气压计读数PR1、PR2测值时的读数,Pa;PR1,PR2—测量气压计在上风测点和下风测点的读数,mmH2O;ρ1,ρ2—测段前、后测点的空气密度,Kg/m3;V1,V2—测段前、后测点的风速,m/s;g—重力加速度,m/s2;Z1,Z2—测段前、后测点的标高,m。

基点法测定时,两台气压计独立作业互不干扰,测定速度快。

二、测定路线一般一个测组每班测20个测点为宜。

要合理选择测量路线,一是测定的行程要尽量短,二是要使标高差较大的测段两端测点的测定时间尽量接近,以免地面气压随时间变化产生较大的误差。

根据上述原则和本矿的具体情况,经过分析确定如下主要测定路线:西盘区通风系统:西盘区副井——井底车场——102进风大巷——102回风大巷——411进风大巷——411回风大巷——回风副井——风硐;中一盘区通风系统:进风斜井——1120皮带和轨道巷——回风大巷——回风井;中二盘区通风系统:进风斜井——101进风大巷——112南大巷——401进风大巷——416进风巷——工作面——416回风巷——401回风大巷——风井——风硐;北盘区通风系统:进风斜井——311进风大巷——工作面——311回风大巷——201进风大巷——工作面——201回风大巷——风井——风硐;东盘区通风系统:进风斜井——212进风大巷——212南大巷——工作面——东盘区进风大巷——工作面——东盘区回风大巷——212回风大巷——风井——风硐。

三、测定结果根据煤矿通风阻力测量数据以及计算机处理结果,可计算出各风井通风系统的矿井总风阻及等积孔分别为:1)东盘区通风系统:0.6254 N.s2/m8和1.505 m2;2)中一盘区通风系统:1.333 N.s2/m8和1.03 m2;3)中二盘区通风系统:0.7067 N.s2/m8和1.42 m2;4)北盘区通风系统:0.683 N.s2/m8和1.44 m2;5)西盘区通风系统:0.5888 N.s2/m8和1.551 m2。

均属于通风中等的矿井。

计算各风井通风系统的总阻力分别为:1)东盘区通风系统:1197.08 Pa ;2)中一盘区通风系统:2275.65 Pa ;3)中二盘区通风系统:1795.18 Pa ;4)北盘区通风系统:2036.28 Pa ;5)西盘区通风系统:1840.83 Pa。

各风井通风系统的通风风量分别为:1)东盘区通风系统:2625 m3/min;2)中一盘区通风系统:2479 m3/min;3)中二盘区通风系统:3024 m3/min;4)北盘区通风系统:3276 m3/min;5)西盘区通风系统:3355 m3/min。

表1 煤矿各通风系统进风段、用风段和回风段通风阻力的对比结果通风系统通风路线巷道长度(m)通风阻力(Pa)所占比例(%)东盘区通风系统进风段 1140 487.66 40.74用风段 1070 197.63 16.51回风段 1620 511.79 42.75中一盘区通风系统进风段 980 902.18 39.65用风段 250 90 3.95回风段 1134 1283.47 56.40中二盘区通风系统进风段 740 376.09 20.95用风段 1720 242.14 13.49回风段 1820 1176.95 65.56北盘区通风系统进风段 580 184.04 9.04用风段 690 95.04 4.67回风段 850 1757.2 86.29西盘区通风系统进风段 710 147.22 8.00用风段 780 56.70 3.96回风段 880 1620.70 88.04从表1中可见,除了东盘区通风系统的通风阻力的分布比例比较合理外,中一盘区通风系统、中二盘区、北盘区和西盘区通风系统的回风段通风阻力比例均超过50 %外,特别北盘区和西盘区通风系统的回风段通风阻力比例高达85 %以上,因此,可以得出结论:煤矿对于北盘区和西盘区通风系统需要进行改造。

四、应用计算机进行通风网络模拟解算矿井通风能力是指在一定通风压力下所能通过的风量值。

矿井通风系统一经确定,其通风能力主要取决于主要通风机的工作风压和网络的总风阻。

进行矿井通风网络解算,一方面可以检测一下矿井主要通风机和井下通风网络是否匹配,另一方面可以对全矿井的通风状况进行模拟,分析各巷道、掘进工作面、采煤工作面的风量、风速等是否满足煤矿安全规程的要求。

在通风系统阻力测定报告的基础上,求得通风网络中各巷道分支的风阻值,将巷道始、末节点,风阻值,断面积等参数编制上机文件,同时以各风井风机作为固定风量分支,代入到计算机通风网络解算程序中,解算结果见附录。

主要通风机工况点见表2。

表2主要通风机计算工况点风机名称风量(m3/s)扇风机静压(Pa)中二盘区风机 50.4 1878.764中一盘区风机 42.32 2437.085东盘区风机 43.75 1342.569北盘区风机 54.6 2398.401西盘区风机 55.917 1835.129煤矿在中二盘区,西、东、北盘区安设BK54-6-№18型轴流式通风机,在中一盘区安设BK54-6-№17型轴流式通风机,参考上述主通风机特性曲线,联合计算工况点参数,可以确定出各个主通风机的工作效率,见下表3:表3 主要通风机工作效率风机名称工作效率(%)中二盘区风机 76中一盘区风机 79东盘区风机 65北盘区风机 73西盘区风机 72依据下面的公式,可以计算出匹配电机的功率:式中:N―电机功率,Kw;Q―通风机工作风量,m3/s;H―通风机工作风压,Pa;η―通风机工作效率,%;ηt―传动效率,直联传动取1,皮带传动取0.9~0.95,连轴传动时取0.98;K―电机容量备用系数,取1.1~1.2。

据此我们可以根据相关参数计算电机功率,因为电机为直联传动,取ηt为1,K为1.15计算得到表4:表4 主要通风机电机功率风机名称电机功率(Kw)中二盘区风机 143.28中一盘区风机 150.13东盘区风机 103.92北盘区风机 206.30西盘区风机 163.95五、现有的通风系统存在的主要问题通过对现有通风系统的通风阻力和采掘作业点的通风参数与空气质量的测定,结果表明,矿井通风系统主要存在以下几个方面的问题:(1)通风网络过于复杂,风井相互影响煤矿是一个老矿,多阶段同时开采,通风系统复杂,通风设施繁多,在井田范围内布置了5对风井,由于相连巷道和各风机能力之间的关系,造成各风井之间相互影响较大,致使井下通风系统管网阻力高;部分风井配备的风机有老化、效率低的现象;随着矿井开采水平的逐年延深,通风路线增长、通风阻力将进一步加大,目前,除了东盘区通风系统的通风阻力的分布比例比较合理外,中一盘区、中二盘区、北盘区和西盘区通风系统的回风段通风阻力比例均超过50 %,特别是北盘区和西盘区通风系统出现了的回风段通风阻力比例高达85 %以上严重不合理现象。

各水平控制风门负压大,漏风大,难以维护,导致矿井深部水平供风的严重不足。

(2)部分采面、巷道风速有超限现象的出现且有些用风点配风不足由测定可知,北盘区、西盘区部分工作面及部分巷道水平风速达不到《规程》规定的下限而出现了部分用风地点的风量不足,这使得采场空气中CO、NO2、CO2等有害气体不能及时稀释排出而超过“规程”规定。

相反有些巷道却超过了《规程》规定的上限。

(3)采面布置复杂,不利于调风管理唐山沟煤矿现有采面数量达到18个,部分工作面通风线路长,正在实施改造的巷道内情况复杂,对于通风设施的设置及有效发挥作用有一定影响。

(4)存在新鲜风流未经用风段即与污风汇合,造成浪费举例说明:新鲜风流从中一盘区主井进风后,其中一股新鲜风流经1120巷后再次分风进入112北+巷道,然后通过112东巷道汇入污风由中二盘区回风井排出。

这些新鲜风流没有进入用风地点就被汇入污风而排出,增加了通风机的工作负担。

(5)主扇效率低部分通风机虽然处于合理的工作范围,但是通过测定发现部分主扇效率过低,造成通风的能耗浪费。

(6)部分巷道漏风大,且有角联风路的出现该矿多处巷道内风门等调风设施质量不过关,采空区密闭不良等现象,这些都会造成矿井通风系统内部漏风的变大,造成有效风量率降低。

此外,通风网络图显示在各个盘区通风系统之间甚至内部出现了角联巷道,这些角联巷道的存在,对于风流流向的稳定性造成了极大的影响,例如由于受自然风压或其他通风设施设置的影响,极易出现风流反向的情况,大大降低了通风系统的可靠性及抗灾变能力。

(7)回风段顶板管理不良,跨落现象严重,造成回风段阻力过大,使通风机无用能耗变大。

小结通过对煤矿地质条件和生产系统等的调查,特别是通风系统的调查,得出如下结论:(1)进行了矿井通风阻力测定,测定结果符合于实际是真实可靠的,完全可以作为现场实际的通风安全管理工作的理论依据。

(2)对矿井通风系统进行了计算机模拟解算,验证了实测数据的合理性,解算结果表明:矿井绝大多数巷道风速、工作面配风量及风机能力满足《煤矿安全规程》和现场生产的要求。

(3)在上述工作的基础上,分析了唐山沟煤矿现有通风系统存在的问题,这些将是下一步通风系统改造需要重点解决的问题。
