中国石油大学(华东)渗流力学实验报告 水电模拟实验

合集下载

流体静力学 中国石油大学(华东)流体力学实验报告DOC

流体静力学 中国石油大学(华东)流体力学实验报告DOC

实验一、流体静力学实验一、实验目的:填空1.掌握用液式测压计测量流体静压强的技能;2.验证不可压缩流体静力学基本方程,加深对位置水头、压力水头和测压管水头的理解;3. 观察真空度(负压)的产生过程,进一步加深对真空度的理解;4.测定油的相对密度;5.通过对诸多流体静力学现象的实验分析,进一步提高解决静力学实际问题的能力。

二、实验装置1、在图1-1-1下方的横线上正确填写实验装置各部分的名称本实验的装置如图所示。

1. 测压管;2. 带标尺的测压管;3. 连通管;4. 通气阀;5. 加压打气球;6. 真空测压管;7. 截止阀;8. U型测压管;9. 油柱;10. 水柱;11. 减压放水阀图1-1-1 流体静力学实验装置图2、说明1.所有测管液面标高均以标尺(测压管2)零读数为基准;2.仪器铭牌所注B ∇、C ∇、D ∇系测点B 、C 、D 标高;若同时取标尺零点作为静力学基本方程的基准,则B ∇、C ∇、D ∇亦为B z 、C z 、D z ;3.本仪器中所有阀门旋柄均以顺管轴线为开。

三、实验原理 在横线上正确写出以下公式1.在重力作用下不可压缩流体静力学基本方程 形式之一:pz const γ+= (1-1-1a )形式之二:h p p γ+=0 (1-1b )式中 z ——被测点在基准面以上的位置高度;p ——被测点的静水压强,用相对压强表示,以下同;0p ——水箱中液面的表面压强; γ——液体重度;h ——被测点的液体深度。

2. 油密度测量原理当U 型管中水面与油水界面齐平(图1-1-2),取其顶面为等压面,有01w 1o p h H γγ== (1-1-2) 另当U 型管中水面和油面齐平(图1-1-3),取其油水界面为等压面,则有02w o p H H γγ+= 即02w 2o w p h H H γγγ=-=- (1-1-3)h 1wh 2图1-1-2 图1-1-3由(1-1-2)、(1-1-3)两式联解可得: 21h h H += 代入式(1-1-2)得油的相对密度o d1012o w h d h h γγ==+ (1-1-4) 根据式(1-1-4),可以用仪器(不用额外尺子)直接测得o d 。

中国石油大学(华东)仿真实训报告

中国石油大学(华东)仿真实训报告

中国石油大学(华东)仿真实训报告仿真实训实习报告姓名:靳朝卉学号:12091303班级:化工卓越1202实习时间:2015.07.25-2015.08.032015年8月2日一、实习简介。

名称:仿真实训时间:2015.07.25-2015.08.03大三暑假期间地点:工科楼A座仿真实训室介绍:我们在学校练习了化工仿真软件的实际操作,让我们为将来从事化工生产又更进一步奠定了厚实的基础,了解了化工生产的全自动化,认识化工生产软件DCS的模拟操作,虽然学习的时间很短,但是在将来的工作与学习中我们将会学到更多的关于实际应用的技能与技巧,为成为一个合格化工生产操作人员而不懈的努力,这是只是我们迈出的第一步。

在本次的仿真实训中我们主要学习练习了催化裂化装置的基本DCS操作。

二、实习目的。

1、理解催化裂化反应再生工段反应原理、工艺流程;2、了解各类工艺设备、控制仪表;3、学习生产中的事故现象分析、判断、处理方法;4、能进行本工段的各项操作。

三、实验仪器。

计算机、催化裂化反应仿真软件四、关于催化裂化生产装置。

催化裂化装置是重油变成轻质油品重要的一步,是炼油工业中重要的二次加工过程,是重油轻质化的重要手段。

它是原料油在适宜的温度、压力和催化剂存在的条件下,进行分解、异构化、氢转移、芳构化、缩合等一系列化学反应,原料油转化成气体、汽油、柴油等主要产品及油浆、焦炭的过程。

催化裂化具有轻质油收率高、汽油辛烷值较高、气体产品中烯烃含量较高等特点。

催化裂化生产主要包括:反应再生部分、分馏部分、吸收稳定部分。

催化裂化装置流程说明:混合原料油从装置外自吸进入原料油泵,经原料油换热器加热至200℃左右,分十路经原料油雾化喷嘴进入提升管反应器(R01)下部;自分馏部分来的回炼油和回炼油浆混合后同原料一起进入提升管反应器下部,与催化剂接触完成反应,反应油气与待生催化剂在提升管出口经三组粗旋风分离器进入沉降器六组单级旋风分离器,再进一步除去携带的催化剂细粉后,反应油气离开沉降器,进入分馏塔。

动量定律中国石油大学华东流体力学实验报告

动量定律中国石油大学华东流体力学实验报告

动量定律-中国石油大学(华东)流体力学实验报告实验五、动量定律实验一、实验目的1.验证不可压缩流体稳定流的动量方程;2.通过对动量与流速、流量、出射角度、动量矩等因素间相关性的分析研究,进一步掌握流体动力学的动量守恒定理;3.了解活塞式动量定律实验仪原理、构造,进一步启发与培养创造性思维的能力。

二、实验装置本实验的装置如图5-1所示。

45678910321图5-1 动量定律实验装置图1.自循环供水阀;2.实验台;3.可控硅无级调速器;4. 水位调节器;5. 恒压水箱; 6 管嘴;7. 集水箱;8. 带活塞套的测压管;9.带活塞和翼片的抗冲平板;10. 上回水管自循环供水装置1由离心式水泵和蓄水箱组合而成。

水泵的开启、流量大小的调节均由调速器3控制。

水流经供水管供给恒压水箱5,溢流水经回水管流回蓄水箱。

流经管嘴6的水流形成射流,冲击带活塞和翼片的抗冲平板9,并以与入射角成90°的方向离开抗冲平板。

抗冲平板在射流冲力和测压管8中的水压力作用下处于平衡状态。

活塞形心水深ch 可由测压管8测得,由此可求得射流的冲力,即动量力F 。

冲击后的弃水经集水箱7汇集后,再经上回水管10流出,最后经漏斗和下回水管流回蓄水箱。

为了自动调节测压管内的水位,以使带活塞的平板受力平衡并减小摩擦阻力对活塞的影响,本实验装置应用了自动控制的反馈原理和动摩擦减阻技术,其构造如下:带活塞和翼片的抗冲击平板9和带活塞套的测压管8如图4-2所示,该图是活塞退出活塞套时的分部件示意图。

活塞中心设有一细导水管a ,进口端位于平板中心,出口端伸出活塞头部,出口方向与轴向垂直。

在平板上设有翼片b ,活塞套上设有窄槽c 。

工作时,在射流冲击力作用下,水流经导水管a 向测压管内加水。

当射流冲击力大于测压管内水柱对活塞的压力时,活塞内移,窄槽c 关小,水流外溢减少,使测压管内水位升高,水压力增大。

反之,活塞外移,窄槽开大,水流外溢增多,测管内水位降低,水压力减小。

流量计+中国石油大学(华东)流体力学实验报告

流量计+中国石油大学(华东)流体力学实验报告

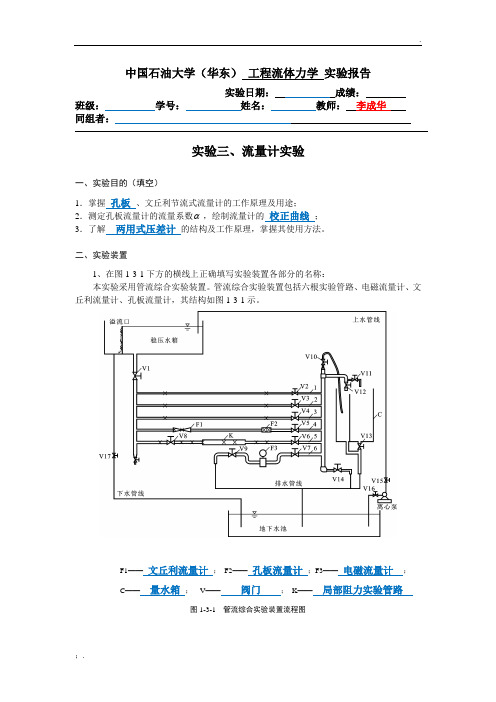

中国石油大学(华东)工程流体力学实验报告实验日期:成绩:班级:学号:姓名:教师:李成华同组者:实验三、流量计实验一、实验目的(填空)1.掌握孔板、文丘利节流式流量计的工作原理及用途;2.测定孔板流量计的流量系数 ,绘制流量计的校正曲线;3.了解两用式压差计的结构及工作原理,掌握其使用方法。

二、实验装置1、在图1-3-1下方的横线上正确填写实验装置各部分的名称:本实验采用管流综合实验装置。

管流综合实验装置包括六根实验管路、电磁流量计、文丘利流量计、孔板流量计,其结构如图1-3-1示。

F1——文丘利流量计;F2——孔板流量计;F3——电磁流量计;C——量水箱;V——阀门;K——局部阻力实验管路图1-3-1 管流综合实验装置流程图说明:本实验装置可以做流量计、沿程阻力、局部阻力、流动状态、串并联等多种管流实验。

其中V8为局部阻力实验专用阀门,V10为排气阀。

除V10外,其它阀门用于调节流量。

另外,做管流实验还用到汞-水压差计(见附录A)。

三、实验原理1.文丘利流量计文丘利管是一种常用的量测有压管道流量的装置,见图1-3-2属压差式流量计。

它包括收缩段、喉道和扩散段三部分,安装在需要测定流量的管道上。

在收缩段进口断面1-1和喉道断面2-2上设测压孔,并接上比压计,通过量测两个断面的测压管水头差,就可计算管道的理论流量Q ,再经修正得到实际流量。

2.孔板流量计如图1-3-3,在管道上设置孔板,在流动未经孔板收缩的上游断面1-1和经孔板收缩的下游断面2-2上设测压孔,并接上比压计,通过量测两个断面的测压管水头差,可计算管道的理论流量Q ,再经修正得到实际流量。

孔板流量计也属压差式流量计,其特点是结构简单。

图1-3-2 文丘利流量计示意图图1-3-3 孔板流量计示意图3.理论流量水流从1-1断面到达2-2断面,由于过水断面的收缩,流速增大,根据恒定总流能量方程,若不考虑水头损失,速度水头的增加等于测压管水头的减小(即比压计液面高差h∆),因此,通过量测到的h∆建立了两断面平均流速v1和v2之间的一个关系:221222111212()()=22p p v vh h h z zg gααγγ∆=-=+-+-如果假设动能修正系数1210.αα==,则最终得到理论流量为:22212()()AQ g h hA AA Aμ=∆=∆-理式中K =μ=,A 为孔板锐孔断面面积。

油气层渗流力学第二版第六章张建国版中国石油大学出版社

油气层渗流力学第二版第六章张建国版中国石油大学出版社

第一节 油水两相渗流微分方程
经过dt时间内,流入左端面的油、水相质量为:
同理,在dt时间内,在x方向流出左端面的油、水质量为:
第一节 油水两相渗流微分方程
在dt时间内,在x方向流入和流出六面体的油、水质量差分别为 :
单相渗流:
第一节 油水两相渗流微分方程
在dt时间内,在y方向流入和流出六面体的油、水质量差分别为:
1、求fw~Sw关系曲线
由相对渗透率曲线求相渗透率:
求含水率:
2、绘制fw′(Sw) ~Sw的关系曲线
3、计算两相区中含水饱和度分布
Sw
fw′ х
例:设某活跃水驱气藏,沿走向均匀布置三口生产井,每口井
的产量均为q=31.8m3/d。 已知:油层宽度b=420m, 油层厚度h=6.1m, φ=0.25,Bo=1.5,μo/μw=2
单相渗流:
第一节 油水两相渗流微分方程
在dt时间内,在z方向流入和流出六面体的油、水质量差分别为:
单相渗流:
第一节 油水两相渗流微分方程
经过dt时间后,六面体流出和流入的油、水总质量差分别为:
单相渗流:
第一节 油水两相渗流微分方程
dt时间内,由于油、水相流入和流出六面体引起六面体内油、水相饱 和度发生变化,从而导致六面体内油、水相质量变化:
考虑重力、毛管力作用时的 前缘含水饱和度曲线
不同油水粘度比条件下油水前缘含水饱和度
S
Sor:残余油饱和度 So:可流动的含油饱和度 Sw:含水饱和度 Swr:束缚水饱和度 Swf:油水前缘含水饱和度 Sof:油水前缘可流动的含油饱和度
忽略重力及毛管力的条件下绘制的
随着原油被逐步采出,水进一步渗入油区,两相区将随着时 间的增长而逐渐扩大。

镜像反应实验

镜像反应实验
Q 2 KhP (4-1) 2d ln rw
式中, d —油井到供给边界的距离。 电流与电压的关系式为:
I 2 hm U (4-2) 2d m ln rwm
式(4-1)是在供给边界无限长的条件下推导出来的,而实际供给边界是有限 长的。绘制井至供给边界的距离与油井产量的关系曲线,并与理论计算结果进行对 比,即可分析井距边界的距离对油井产量的影响程度。
6 47.0 40.0 38.4 9.76 19.66 50.36
7 37.0 50.0 35.9 9.12 18.90 51.75
8 27.0 60.0 33.5 8.51 18.32 53.55
9 17.0 70 31.1 7.90 17.85 55.74
1、计算不同位置处生产井产量,绘制井至供给边界的距离与油井产量的关 系曲线,分析生产井产量与其到供给边界的距离的关系 1)相应几何参数 Cl 可求得 Cl =
d=dm/ Cl =1cm/ 5.3333 103 =1.88m
re d / 2 0.94m
△P=△U/ C p =10Vห้องสมุดไป่ตู้(1V/(0.1MPa))=10 (0.1MPa)
Qe
2Kh


P ln
re rw

2 0.1 1000 5
10 684 .8137cm 3 / s 59.17m 3 / d 0.94 ln 0.15
3)流动相似系数 C 流量相似系数

K
=
1.275 10 -2 5 =0.06375[ ( A s 0.1MPa) / cm3 V 0.1
C q C l C C p 5.33 10 3 0.06375 1 3.4 10 4 A /(cm 3 / s )

中国石油大学(华东)智慧树知到“石油工程”《渗流力学》网课测试题答案_5

长风破浪会有时,直挂云帆济沧海。

住在富人区的她中国石油大学(华东)智慧树知到“石油工程”《渗流力学》网课测试题答案(图片大小可自由调整)第1卷一.综合考核(共10题)1.是一个简化式,因为它没有考虑()。

A.毛管力和惯性力B.重力和粘滞力C.毛管力和重力D.重力和惯性力2.油水两相渗流时,油水粘度比r对水驱油的影响是()。

A.r越大油井见水越晚B.r越大油井见水越早C.r越大Swf越小D.r越大Swf越大3.在渗流过程中毛管力一般表现为阻力。

()A.正确B.错误4.不稳定渗流时压力变化总是从井底开始,然后逐渐向地层外部传播。

()A.正确B.错误5.井以变产量生产时可看成同一井位多口不同时刻投产井的叠加。

()A.正确B.错误6.根据等饱和度面移动方程计算的某时刻饱和度分布会出现双值。

()A.正确B.错误7.通过稳定试井可以确定油井的采油指数。

()A.正确B.错误8.势函数φ和流函数ψ的关系为()。

A.B.C.D.9.镜像反映法的基本原则是()。

A.边界性质不变B.最终化为无限大地层C.井的位置对称D.井的产量相同10.渗透率突变地层中,()的描述是正确的。

A.渗透率小的区域,压力损失小B.渗透率小的区域,压力变化平缓C.渗透率大的区域,渗流阻力大D.渗透率大的区域,压力变化平缓第1卷参考答案一.综合考核1.参考答案:C2.参考答案:BC长风破浪会有时,直挂云帆济沧海。

住在富人区的她3.参考答案:B4.参考答案:A5.参考答案:A6.参考答案:A7.参考答案:A8.参考答案:BD9.参考答案:ABCD10.参考答案:D。

渗流力学实验-岩石的润湿性

中国石油大学 渗流物理 实验报告实验日期: 成绩:班级: 姓名: 教师:同组者:岩石润湿性测定实验一.实验目的1.了解光学投影法测定岩石润湿角的原理及方法; 2.加深对岩石润湿性的认识。

二.实验原理1.光学投影法测定岩石润湿角液体对固体表面的润湿情况可以通过直接测定接触角来确定。

将待测矿物磨成光面,浸入油(或水)中,如图1所示,在矿物光面滴一滴水(或油),直径约1~2mm ,然后通过光学系统将一组光线投射到液滴上,将液滴放大、投影到屏幕上,直接测出润湿角,或测量液滴的高度h 和它与岩石接触处的长度D ,按下式计算接触角θ:D htg22=θ式中, θ—润湿角,°;h —液滴高度,mm ;D —液滴和固体表面接触的弦长,mm 。

图1 投影法润湿角示意图HARKE-SPCA接触角测定仪器三.实验步骤1.旋转仪器后面的光源旋钮,顺时针旋转,看到光源亮度逐渐增强。

2.打开接触角软件图标。

3.开启视频。

4.调整滴液针头。

初次使用接触角测定仪对焦比较繁琐,首先向下移动滴液针头,停在变倍显微镜水平线以上的位置,然后旋转固定在上下移动器上的水平移动旋钮,左右调整针头,当软件图像显示窗口出现针头虚影时停止。

5.调整调焦手轮,直到图像清晰。

6.将显微镜放大倍数调整到1.5倍。

7.将吸液管吸满液体安装在固定夹上。

旋转测微头,液体将缓缓流出,形成液滴。

8.用脱脂巾擦干针头上的液体,再在工作台上放置被测的固体试样。

最好是长条的20×60mm左右。

9.点击配置栏,在试验设置对话框,在相关栏添入相关数值。

10.上升移动工作台至界面上红色水平线的下方(1mm左右),见图4。

11.旋转测微头,当针头流出大约3-5ul左右的液体时停止。

12.旋转工作台升降手轮,使试样表面接触液滴,然后下降一点。

液滴显示在视窗内,见图5。

13.点击开始试验绿色三角形图标,试验将按照设置的时间间隔自动拍摄图像,直至完毕。

14.关闭视频,点击软件界面下面的电影图片任意一张,图片将显示在大窗口中,见图6。

镜像反映理论

中国石油大学(渗流力学)实验报告实验日期: 2013.6.7 成绩:班级: 学号: 姓名: 教师:同组者:实验四 镜像反映实验一、实验目的1、通过本实验加深对镜像反映原理的理解。

2、了解有限边界对油井产量的影响。

3、掌握测量等势线的一种方法。

二、实验原理直线供给边界附近一口井的产量计算公式为:22lnwKh PQ d r πμ∆=(4-1) 错误!未找到引用源。

式中,d —油井到供给边界的距离。

电流与电压的关系式为:22ln m m wmh UI d r πρ∆=(4-2) 式(4-1)是在供给边界无限长的条件下推导出来的,而实际供给边界是有限长的。

绘制井至供给边界的距离与油井产量的关系曲线,并与理论计算结果进行对比,即可分析井距边界的距离对油井产量的影响程度。

三、实验流程1-供给边界2—模拟井图4-2 电压法测定等压线实验电路图四、实验操作步骤1. 确定并计算实验参数a 、首先确定模拟油藏的参数的大小:渗透率K 、供给半径e r 、井半径w r 、油层厚度h 、流体粘度μ、生产压差(w e P P -),计算油井产量Q ;确定模拟系统的有关参数的大小:模拟油藏供给半径em r 、最大电流I 、最大电压U ∆。

b 、计算相似系数:eme L r r C =,Q IC q =,P U C p ∆∆=,计算Cq Cp Cr /=,)C C C r l ρ=⋅1,c 、由kC ρμρ=,计算C u SO 4溶液的电导率ρ,溶液厚度h C h L m =,具体方法见示例。

2. 根据电导率值,从C u SO 4溶液浓度与电导率关系曲线(图3-2)中查出C u SO 4与蒸馏水配制比例,然后进行配制。

3. 配制完毕,测定溶液实际电导率值,计算相似系数ρC 。

4.按照图4-1电路图连接电路。

调节探针2的位置,确定二者接触的位置,然后移动探针2一段距离,打开万用表,此时用的是电流表功能,观察万用表的示数。

5.改变探针2的位置,即改变井与供给边界的距离r ,并看万用表的示数,记录下来探针的位置坐标和万用表的示数。

平行裂缝中立方定律修正及临界速度计算


置, 对 张开度 为 5 0
得 到了 粗糙 平行 裂缝 渗透 率经 验公式 , 并 联立 达西 定律 与 非线 性 渗流 运 动方 程 建 立了 由 非 线 性渗 流 开 始 时的 临界 速度 公式 . 研 究表 明 : 低 渗流 速度 下平 行裂 缝模型 中渗 流服 从达 西定 律 , 随着 渗流 速度不 断 增 大, 渗流曲 线向 压力 梯度 轴弯 曲, 呈现非 线性 渗流 特 征 ; 由粗 糙 平行 裂 缝渗 透 率 经 验公 式 得 到的 渗 透 率 计算 值与 实验 值拟 合较 好, 相 对误 差小 于 4 .49 % ; 临 界速 度随 裂缝 张 开度 增 加而 增 大, 即大 张 开度 裂 缝 中不 易发 生非 线性 渗流 . 关 键词 : 裂缝 ; 立方 定律 ; 渗 透率 ; 临界速 度 中 图分 类号 : TE 312 文献 标识码 : A 文章 编号 : 10 06 - 7167( 201 0) 04 - 0014 - 03
图2
裂缝模型结构示意图
文 在由 大理 石组 成的 不同 张开 度的平 行裂 缝模 型上 进 行 一系 列单 相渗 流实 验 , 根 据 实 验 结 果 对立 方 定 律 公 式 进行 修正 , 并建 立 了线 性 和 非 线 性 渗 流之 间 转 化 的 临 界速 度计 算公 式 , 分 析了 临 界 速 度 随 裂缝 张 开 度 的 变 化趋 势 .
图3
渗流速度与压力梯度关系曲线
3
立方定 律修正
利 用线 性渗 流区 域中 的实 验数据 确定 平行 裂缝 模
型 的渗 透率 . 光 滑平 板裂 缝模 型渗 透率计 算公 式为 � � 图 1� 缝洞型介质物理模拟实验装置 � = A 12 1 - 流体供应容器, 2 - 流体泵, 3 - 容器, 4 - 裂缝模型, 5 - 压力传
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

水电模拟渗流实验一、实验目的1.掌握水电模拟的实验原理、实验方法,学会计算相似系数。

2.测定圆形定压边界中心一口直井生产时产量与压差的关系,并与理论曲线进行对比,加深对达西定律的理解。

3.测定生产井周围的压降漏斗曲线,加深对压力场的分布的认识。

二、实验原理1、水电相似原理利用电场模拟地层流体的渗流规律,机理在于流体通过多孔介质流动的微分方程与电荷通过导体材料流动的微分方程之间的相似性,即水-电相似原理。

多孔介质中流体的流动遵守达西定律:()q Kv grad p A μ==- (1) 式中,v —流速,m/s ;q —流量,cm 3/s ;A —渗流截面积,cm 2;K —渗透率,2m μ;μ—流体粘度,s mPa ⋅;P —压力,0.1MPa 。

通过导体的电流遵守欧姆定律:()Igrad U Sδρ==- (2) 式中,ρ为电导率,是电阻率的倒数,西门子/cm ;U —电压,伏;δ-电流密度,安培/cm 2;I-电流,安培,S-导体截面积,cm 2。

均质地层不可压缩流体通过多孔介质稳定渗流连续性方程:()0K div grad P μ⎛⎫= ⎪⎝⎭(3) 均匀导体中电压分布方程:()()0div grad U ρ= (4)对比方程上述方程可以看出:电场与渗流场可用相同的微分方程进行描述,因此,不可压缩流体的稳定渗流问题可用稳定电场进行模拟。

于是可以用电位分布来描述渗流场的压力分布,用电流来描述流量或流速,电阻描述渗流阻力。

2、水电相似准则物理模拟模型各参数与油层原型相应参数之间存在比例关系,称为相似系数。

各相似系数之间满足一定的约束条件,称为相似准则。

水电模拟各相似系数定义如下:1)几何相似系数模型的几何参数与油层的相应几何参数的比值。

即:()()ml oL C L =(5) 任意点的几何相似系数必须相同。

2)压力相似系数模型中两点之间的电位差与地层中两相应点之间的压差的比值。

即:()()m p oU C P ∆=∆ (6)3)阻力相似系数模型中的电阻与油层中相应位置渗流阻力的比值。

即:fmr R R C =(7) 4)流动相似系数模型中电解质溶液的电导率与地层流体流度的比值。

即:KC ρμρ= (8)5)流量相似系数电流与井产量(或注入量)的比值。

即:QIC q =(9) 式中,下标m 表示模型中的参数,o 表示地层中的参数;L —地层(模型)或井的几何尺寸;I —模型中的电流;Q —井产量(或注入量);m R —电解质溶液的电阻;f R —地层流体的渗流阻力;U ∆—模型中的电位差;P ∆—油层中的压力差;p C —压力相似数;q C —流量相似系数;r C —阻力相似系数; l C —几何相似系数;C ρ—流动相似系数。

6)相似准则各相似系数之间满足一定的约束条件,下面从基本的欧姆定律和达西定律出发,推导出它们之间的关系。

欧姆定律:1=∆mIR U(10) 达西定律:1fPQR ∆= (11) 式(10)除以式(11)并引入相似系数得:()1pqrC C C = (12)(12)式为模型必须满足的相似准则。

公式(3-12)中有两个参数可以自由确定,第三个参数必须由相似准则导出。

3、计算原理圆形恒压边界中心一口直井(完善井)稳定生产时产量计算公式:2ln e f wKh P PQ R r πμ∆∆== (13) 地层中任一点压力分布公式:ln ln ln W ew wP rP P A B r r r r ∆=+⋅=+ (14) 由相似原理可知,模拟模型中电压与电流同样满足上述关系式: 完善“井”“产量”公式:2ln m em m wmh U UI R r πρ∆∆== (15) 改变电压U ∆值,并测得相应的电流值I 。

由此可得到U ∆-I 关系曲线(理论上应为直线)。

任一点电压分布公式:ln ln ln m wm m m m em wmwmr UU U A B r rr r ∆=+=+ (16) 固定U ∆值,测得不同m r 处的电位值U ,由此可得“压降”漏斗曲线。

由“完善井” 电压与电流的关系及相似系数Cp 、Cq ,可以求出完善井压差(w e P P -)与流量的关系:流量: q C I Q =; 压差: pw e C U P P ∆=- 由模拟条件下任意半径m r 处的电位值U ,可求得实际地层中任意半径r 出的压力P ,即可求得地层中的压力分布:压力:pC UP =; 对应半径: L m C r r =压力及半径均用上式处理,可求得实际地层中任意点的压力分布。

三、实验流程实验电路如图所示。

图中拔下电流表与可变电阻相连的一端,使其与测量电源的低压端连接,电流表另一端与带铜丝的导线2连接,如图所示。

改变调压器,由测量电压表读出供给边缘与生产井2之间的电压值,由电流表读出电流值。

图1 圆形恒压边界中心一口直井电路图 1 - 电解槽 2 - 铜丝(模拟井) 3 - 供给边界四、实验步骤1.确定并计算实验参数a 、首先确定模拟油藏的参数的大小:渗透率K 、供给半径e r 、井半径w r 、油层厚度h 、流体粘度μ、生产压差(e w P P -),计算油井产量Q ;确定模拟系统的有关参数的大小:模拟油藏供给半径em r 、最大电流I 、最大电压U ∆。

b 、计算相似系数:eme L r r C =,Q IC q =,P U C p ∆∆=,计算Cq Cp Cr /=,()1r l C C C ρ=⋅,c 、由kC ρμρ=,计算NaCl 溶液的电导率ρ,溶液厚度h C h L m =,具体方法见示例。

2.根据电导率值,从NaCl 溶液浓度与电导率关系曲线中查出NaCl 与蒸馏水配制比例,然后进行配制。

图2 NaCl 溶液浓度与电导率关系曲线3.配制完毕,测定溶液实际电导率值,计算相似系数ρC 。

4.将调压器旋钮旋至“0”位置,按图所示连接好电路。

5.打开电源,顺时针旋转变压器旋钮,将电源电压调到所需值(注意:不要高于36伏)。

6.顺时针慢慢旋动调压器的旋钮,使电压值从低到高变化(最高测量电压<10伏),并测定各个电压值下生产井的电流值,计算相应的压差及流量。

7.将一外接电压表一端与测针相连,另一端接零线。

从生产井位置(x O ,y O )开始,沿某一半径方向移动测针,隔一定距离记录一个电压值和相应点坐标值(x,y),式转换,就可测出压降漏斗曲线。

注意:井附近数据点密一些,往外疏一些。

(该法的确定是电压表指针摆动,压力值不易读准)。

五、数据数据处理1、NaCl 溶液的配制 实验仪器编号:5水槽尺寸:85⨯125cm模型参数:r em = 35cm ;r wm =0.08cm ;h m = 5.33cm ;ρ=866μs/cm 地层参数:r e =65.625m ;r w =0.15m ;h=10m ;k= 0.1μm 2 ;μ=5mPa ﹒sT=15C º ∆P=2MPa通过地层参数:0.35165.625187.5em l e r C r ===从而可得:1100.0533 5.33cm 187.5m l h C h m ==⨯== (1)根据达西定律,求出生产井的理论产量:3t 220.1100020=413.2943/65.6255lnln 0.15ewkh P Q cm s r r ππμ∆⨯⨯⨯==⨯(2)估算电导率电路中最大电流不超过0.1A ,令I=0.1A ,则流量相似系数为:430.12.4210(A s/cm )413.2943q I C Q -===⨯ 设1/0.1p UC V MPa P∆==∆,由相似关系式可求得: 341/4132.943[cm /(A 0.1)] 2.4210r p q C C C V s MPa -===⨯ 由1r lC C C ρ=得: 31187.5==0.045367[A 0.1/(cm )]4132.943r l C s MPa V C C ρ=由C kρρμ=30.1=0.045367=0.90710/cm 907/5kC S S cm ρρμμ-=⨯⨯= 从图2查的所对应的蒸馏水的体积与NaCl 的质量比值为800mg/L 。

(3)计算所需NaCl 的质量和蒸馏水的体积1100.0533 5.33cm 187.5m l h C h m ==⨯==则溶液体积:2385125 5.3356666.6756.67em m V r h cm L π==⨯⨯==11+0.8=56.672.1651000V V L ⨯⨯⨯水水 计算得:56.65V L =水,NaCl 的质量:56.650.845.32m g =⨯=因此,在电解槽加入蒸馏水56.65L ,再加入45.32gNaCl 可制得。

2、计算相似系数配制之后测得ρ=866μs/cm (1)流动相似系数:63866105=0.0433[A 0.1/(cm )]0.1C s MPa V k ρρμ-⨯⨯==(2)几何相似系数:0.35165.625187.5em l e r C r ===(3)阻力相似系数:31187.54330.254[cm /(A 0.1)]0.0433r l C V s MPa C C ρ=== (4)压力相似系数:仍设1/0.1p UC V MPa P∆==∆, (5)流量相似系数:431/ 2.3110(A s/cm )4330.254q p r C C C -===⨯ 3、测量Q —∆P 关系曲线 (1)真实值以第一组数据为例,计算真实相似系数下的地层压力与流量: 地层真实压力:3/30.11/0.1p VP U C MPa V MPa∆=∆==⨯地层真实流量:33345.581024.16/=2.09/2.3110q I Q cm s m d C --⨯===⨯ (2)计算理论值33t 220.11000 3.061.99/ 5.36/65.6255lnln 0.15ewkh P Q cm s m d r r ππμ∆⨯⨯⨯====⨯(3)计算两者偏差5.36 2.09100%100%61.02%5.36t t Q Q e Q --=⨯=⨯= 同理,可以计算其他地层压力下的真实流量与理论流量,计算结果记于表1表1 产量与压差关系数据表做出测量Q —∆P 关系曲线如图3图3 Q —∆P 关系曲线通过曲线以及计算数据我们发现真实值与理论值差距达50%,其原因可能为所配制的NaCl 的电导率测量值偏大或者实验中的导线的电阻等原因使总电阻变大,进而使电流变小,从而导致产量降低,因此最终导致流量出现误差。

随着压差变大,所呈现出的偏差增大。

但流量与压差均表现出线性关系。

4、测量∆P —r 关系曲线 以第一组为例 (1)计算距井半径 已知0.35165.625187.5em l e r C r === 从而可得20.110187.50.1875mlr r m C -==⨯⨯= (2)计算与井底压力之间的差值2.74/ 2.740.1 2.741/0.1p VP U C MPa atm V MPa∆=∆==⨯=同理计算其他数据记录于表2表2 压降漏斗曲线数据记录表绘制∆P —r 关系曲线123456789-80-60-40-2020406080与井底压力之间的差值P (a t m )油藏中距井半径r(m)图4 ∆P —r 关系曲线通过压降漏斗曲线我们发现所得数据最大值距离外加电压较远,其原因可能是加电压时接触不良,或者距离不够远。
