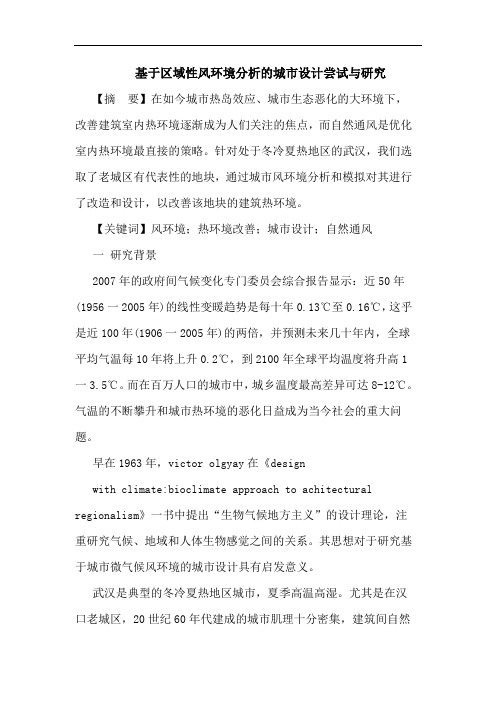

基于区域性风环境分析的城市设计尝试与研究
基于区域性风环境分析的城市设计尝试与研究【摘要】在如今城市热岛效应、城市生态恶化的大环境下，改善建筑室内热环境逐渐成为人们关注的焦点，而自然通风是优化室内热环境最直接的策略。
针对处于冬冷夏热地区的武汉，我们选取了老城区有代表性的地块，通过城市风环境分析和模拟对其进行了改造和设计，以改善该地块的建筑热环境。
【关键词】风环境；热环境改善；城市设计；自然通风一研究背景2007年的政府间气候变化专门委员会综合报告显示：近50年(1956一2005年)的线性变暖趋势是每十年0.13℃至0.16℃，这乎是近100年(1906一2005年)的两倍，并预测未来几十年内，全球平均气温每10年将上升0.2℃，到2100年全球平均温度将升高1一3.5℃。
而在百万人口的城市中，城乡温度最高差异可达8-12℃。
气温的不断攀升和城市热环境的恶化日益成为当今社会的重大问题。
早在1963年，victor olgyay在《designwith climate:bioclimate approach to achitectural regionalism》一书中提出“生物气候地方主义”的设计理论，注重研究气候、地域和人体生物感觉之间的关系。
其思想对于研究基于城市微气候风环境的城市设计具有启发意义。
武汉是典型的冬冷夏热地区城市，夏季高温高湿。
尤其是在汉口老城区，20世纪60年代建成的城市肌理十分密集，建筑间自然通风受到很大阻碍。
针对这种现状，我们选取了有代表性的地块进行区域性风环境改造和优化设计。
二武汉老城区区域性风环境下的城市设计1 研究地块现状介绍场地位于武汉市江汉区三阳路与二曜路片区，西侧紧邻长江。
该区的建筑多为80年代建造，年代较久。
其中以武汉里分建筑群为特色。
经过对地块的实测，我们发现延庆里里分内部温度要比三阳路、中山大道略高，比江边温度要高2-3℃。
延庆里距离江边不是很远，温度相差2℃左右，由于巷子较窄，建筑密度高，绿地率偏低，地面的硬质化程度高，加上居民自身的人工排热，各种热量聚集在里分内部，整个环境相对闭塞，里分内部和有着凉爽江风的又没有形成良好的通风道，里分内部的热量无法散发出去，造成里分内部温度较高。
风环境导向的城市地块空间形态设计
风环境导向的城市地块空间形态设计1——以同济大学建筑与城市规划学院地块为例叶钟楠1 陈懿慧2(1.华东建筑设计研究院，上海，200092； 2.同济大学，上海，200092)摘要：风环境影响着城市的舒适度、空气质量以及建筑能耗等诸多要素，城市风环境的优化是生态城市规划和建设必须考虑的问题。
本文站在设计师的角度，从城市地块空间形态入手，首先建立了四项风环境评价指标，进而提出了优化风环境的五项空间手法，并在此基础上建立了基于风环境营造的地块空间形态设计思路，最后，本文通过同济大学建筑与城市规划学院地块的风环境优化模拟论证了通过空间手法来改善地块风环境的可行性。
关键词：风环境，城市地块，空间形态设计1 风环境对城市的影响1.1 风环境与公共空间舒适度城市公共空间的局部风环境会影响室外活动者的感官，适宜的风速、风压使人感到舒适，不适宜的风速、风压则会造成不适，从而降低城市空间的品质。
对于城市的广场、公园等重要的公共空间而言，不适宜的风环境将会降低空间的使用率。
1.2 风环境与城市空气质量城市中的汽车，建筑等均会产生的大量的气体污染物，这些污染物如果不能够迅速地扩散就会在局部地区形成高浓度的污染，严重降低局部地区的空气质量，并影响在该地区活动的人群的健康。
而气体污染物的扩散依赖于空气的流动，只有在足够的风速条件下，污染物才能够及时扩散，得到稀释。
如果在城市某一局部地区的风速很低，或者有涡流区，那么这一地区则很可能成为空气高污染区域。
1.3 风环境与建筑节能建筑能耗是城市能耗的重要组成部分，而在建筑的各种能耗中最主要的是制冷和和制热。
建筑周边的风速过大会增加建筑的冷热负荷,表面放热系数增大,加重建筑能耗。
在计算通过围护结构的得热量或热损失时,为确定壁体的总传热系数,需确定表面放热系数，而外表面放热系数的大小首先取决于风速。
可见合理的风速将能够降低建筑的能耗，进而降低城市的能耗。
2 城市地块风环境描述指标设计2.1 指标设计的意义城市地块的风环境是地块内各点风环境的总合，实际情况中，城市某一地块内各点的风向，风速可能各不相同，因此单纯的风速或者风向指标无法描述一个城市地块内的风环境情况。
高层建筑抗风设计中的流体动力学分析
高层建筑抗风设计中的流体动力学分析摘要：高层建筑在设计过程中，必须考虑风荷载对结构安全的影响。
流体动力学分析作为评估风荷载的关键工具，对于确保高层建筑的稳定性和安全性至关重要。
本文主要探讨了流体动力学在高层建筑抗风设计中的应用，包括风荷载的计算方法、风洞实验技术以及数值模拟方法。
通过对比分析这三种方法的优势与局限性，本文提出了一种综合应用流体动力学分析的高层建筑抗风设计策略。
研究结果表明，综合运用风洞实验和数值模拟可以更准确地预测风荷载，从而为高层建筑设计提供更为可靠的数据支持。
关键词：流体动力学、高层建筑、抗风设计、风荷载、数值模拟引言：随着城市化进程的加速，高层建筑如雨后春笋般拔地而起，成为现代城市天际线的重要组成部分。
然而，高层建筑的抗风设计问题也日益凸显，其结构安全直接关系到人民的生命财产安全。
流体动力学分析作为评估风荷载的重要手段，对于高层建筑抗风设计具有不可替代的作用。
本文旨在深入探讨流体动力学在高层建筑抗风设计中的应用，分析风荷载的计算方法、风洞实验技术以及数值模拟方法，并提出一种综合应用流体动力学分析的高层建筑抗风设计策略。
一、高层建筑抗风设计中流体动力学分析的重要性高层建筑作为现代城市的重要组成部分，其抗风设计直接关系到建筑的安全性和使用寿命。
流体动力学分析在这一设计过程中发挥着至关重要的作用。
流体动力学是研究流体运动规律的科学，它能够通过模拟和计算，为高层建筑的抗风设计提供精确的风荷载数据。
流体动力学分析可以准确计算出风荷载的大小和方向。
风荷载是高层建筑所受的主要荷载之一，它包括静风荷载和动风荷载。
静风荷载是指风压在建筑表面上产生的静态压力，而动风荷载则是指风力引起的建筑振动。
流体动力学分析能够根据风的特性和建筑的形态，计算出这两种荷载的具体数值，为结构设计提供准确的数据支持。
流体动力学分析能够模拟实际的风场环境。
通过风洞实验技术，可以在实验室内模拟出实际的风速和风向，评估建筑模型在不同风环境下的受力情况。
建筑风环境测试与评价标准
建筑风环境测试与评价标准通常包括对建筑内外的气流、空气质量、温度、湿度等方面的测量和评估。
这些标准有时根据国家或地区的不同而有所不同，以下是一些可能涵盖在建筑风环境测试与评价中的标准和指南：
ASHRAE标准：
美国暖通空调与制冷工程师学会（ASHRAE）发布了一系列关于室内环境的标准，如ASHRAE Standard 62.1（关于室内空气质量的标准）和ASHRAE Standard 55（关于室内热舒适的标准）。
ISO 7730：
国际标准化组织（ISO）发布了关于人类热环境的ISO 7730标准，该标准涉及建筑内的热环境和舒适性。
GB 50325：
中国建筑标准设计院发布的《建筑室内环境空气质量标准》。
LEED标准：
美国绿色建筑协会（USGBC）的领导能源与环境设计（LEED）认证系统，对建筑的室内环境质量、通风、采光等方面有一系列的评估标准。
CIBSE标准：
英国机械工程师学会（CIBSE）发布了一系列与建筑环境相关的标准，如CIBSE Guide A（关于建筑环境的设计指南）。
国家室内空气质量标准：
不同国家和地区制定了室内空气质量标准，这些标准通常包括有害气体浓度限制、通风要求等。
室内热舒适模型：
包括PMV/PPD模型等，用于评估建筑内的热舒适性。
风洞试验和模拟：
一些大型建筑项目可能会进行风洞试验和模拟，以评估建筑外部气流、阻力和风压分布。
以上只是一些例子，具体的建筑风环境测试与评价标准会根据建筑类型、用途、地理位置等因素而有所不同。
在进行建筑风环境测试与评价时，建议参考当地的法规和标准，并可能聘请专业的建筑环境工程师或评估团队进行评估。
建筑物风环境CFD模拟方法综述
建筑物风环境CFD模拟方法综述于凤全【摘要】结合通用CFD软件包的特点,介绍了计算机流体力学(CFD)的模拟方法,探讨了各类公式以及参数设置的基本模式,为建筑物环境风数值模拟总结出理论依据.【期刊名称】《广东石油化工学院学报》【年(卷),期】2010(020)001【总页数】4页(P72-75)【关键词】风环境;CFD;数值模拟【作者】于凤全【作者单位】徐州师范大学,江苏徐州221116【正文语种】中文【中图分类】TU834计算流体力学是20世纪60年代起伴随计算机技术迅速崛起的学科。
经过半个世纪的迅猛发展,这门学科己相当成熟。
由于CFD软件是专业性很强的高科技产品,很多用户对其性能特点和技术背景了解很少,对CFD软件的认识也比较模糊。
随着CFD通用软件的推广,其用户与潜在用户在迅速增加,不少人迫切希望对CFD软件有个较全面的了解,本文将根据作者了解的情况从理论方法上做一综述[1-7]。
1 风流动特性1.1 大气边界层图1 大气边界层风吹过地面时,受到地面上的各种粗糙元(森林、山峰、建筑物等)产生的摩擦阻力作用而使得风速减小,这一层受地球表面摩擦阻力影响的大气层称为大气边界层(如图1所示)。
大气边界层的厚度依风力、地形粗糙度及维度而定。
大气边界层内的风速随高度而增大,边界层顶的风速称为梯度风速。
建筑物通常建在大气边界层内,所以大气边界层内的气体流动问题是建筑设计人员最关心的问题。
不同地面条件产生的大气边界层特征主要包括平均风速剖面、湍流结构等方面。
平均风速沿高度变化的规律称为平均风速梯度或风剖面。
平均风沿高度变化规律有两种表达形式,即按实测结果推得的指数风剖面和按边界层理论得到的对数风剖面。
1.2 指数风剖面G.Hellman在1916年提出指数规律,后来由A.GDavenport根据多次实测结果分析并提出平均风沿高度变化的规律可用指数函数来描述,即:式中为标准参考高度和标准参考高度处的平均风速,我国标准高度取为10m,z为任一高度和任一高度处的平均风速;α为地面粗糙度指数,地形越粗糙,地表为气流的阻滞作用越强,α也越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论风环境对建筑设计的重要性以及风环境模拟的方法(共11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--论风环境对建筑设计的重要性以及风环境模拟的方法成员组长：黄瑞云 14组员：赵小玲 11组员：王丹 09摘要：本论文论述了风环境对建筑设计的重要性以及各种风环境的模拟方法介绍，最后利用风环境模拟方法中的PHOENICS软件模拟了行政服务中心项目的风环境。
关键词：风环境绿色建筑舒适流通风速风压 PHOENICS正文：随着人们生活水平的提高，人们对居住、办公环境的要求越来越高。
如何在建筑室内各部分维护良好通风的同时避免废弃回流，在室外环境规划中维护“风道”，促进城市空气流通更新与人们聚集区域的风速舒适与减轻污染，成为设计建筑风环境的基本考虑。
建筑群风环境与建筑室内通风是营造人体生理舒适性的主要因素，而且通风效率与建筑节能直接相关，是可持续发展的“绿色建筑”的重要主题。
对于中国这样广大地区的气候环境差异，造成南北方、长江流域以及亚热带地区完全不同的风环境考虑，建筑布局如何适应当地气流条件，以及采暖节能与制冷节能对风环境的完全不同要求，都对建筑设计提出了要求。
随着人口密度的提高，用地开始紧张，高层建筑成了开发商们的首选。
风荷载是高层建筑的主要侧向荷载之一。
1926年9月美国迈阿密市麦芽喀隆大楼在台风袭击后发生塑形变形，顶部残余位移达米。
我国深圳一座超高层建筑在多次不同风洞测验中，还发现横风向强烈风震现象。
众多工程实例表明，结构抗风分析是高层建筑重要设计计算的因素。
当然风环境不仅对建筑产生影响还会对建筑周边的行人产生影响。
当一栋大楼矗立起来，不可避免地改变了原来吹经此处的风的走向，即改变此片地块的风环境。
这种改变有可能产生不良影响。
例如商业街和成排成列的住宅区两旁，形成人工“街道峡谷”，也可以说是弄堂，风汇合在街道弄堂里，由于“峡谷效应”，风速加大，出现局部强风，加上建筑物的阻滞，形成漩涡和强烈变化的升降气流等复杂的空气流动现象。
不仅群体建筑会形成不良区域性风气候，单体高层建筑福今年也会出现不利的风环境。
高层建筑趋于将高空的高速气流引至地面，特别是建筑转角处，流动加速，并在建筑前方形成停驻的漩涡，将恶化建筑周围行人高度的风环境，危及过往行人安全。
以上我们叙述了风环境对我们的重要性，但是期望在建筑风荷载规范里寻找具体地貌区域里，设计外形各异的建筑物风荷载体形系数供设计计算之用，无疑是困难的。
何况不同风向角下，其流态是不同的，风荷载体形系数是变化的，建筑物间也存在相互干扰，风荷载的影响是难以评估的，故只有通过模型的风洞试验来了解在风力作用下高层建筑群体间的相互干扰影响和改变其外表周边风压分布情况，获取必要的风荷载数据，才能准确评估各个高度上局部风环境详情，确保安全舒适的风环境。
风洞试验是当前建筑室外风环境及风工程领域使用的主要方法，它是通过制作实际建筑物的缩尺模型在大气边界层风洞中进行的，通过必要的手段产生类似于实际建筑周围的风场，然后通过布置在模型表面及周围的试验仪器测量风速、风压等相关数据，当前研究内容已经涵盖了建筑物在不同地貌下以及各种体型的高层建筑的风压风速分布研究以及不同高度比和相对位置的变化所产生的相互干扰影响。
但是风洞试验也存在着诸如模型制作费时费力，试验周期较长，难以同时研究不同的建筑设计方案等缺点，而且缩小尺寸的试验模型并不总是能反映全比例结构的各方面特征，另外，在测点布置、同步测压等一系列问题上也有很多不足有待解决。
除了风洞试验，建筑室外风环境的评价方法目前主要还有网络法以及数值计算法。
网络法是从宏观角度对自然通风进行分析，主要用于自然通风建筑设计初期的风量预测。
它利用质量、能量守恒等方程计算风压和热压作用下的自然通风量。
但由于网络法不考虑房间内部的空气流动形态对自然通风效果的影响，所以无法给出房间内部的空气详细流动情况分析。
近年来随着计算机技术的飞速发展，数值计算已成为评价方法的主流。
而通风过程的数值模拟研究主要有节点法、数学模型法和计算流体力学法。
计算流体力学（CFD）法因其快速简便、准确有效、成本较低等优点在越来越多的工程问题中得到使用，并逐渐成为有效处理工程问题的手段，受到广泛认可。
CDF模拟是从微观角度针对某一区域或房间，利用质量、能量守恒等基本方程对流场模型进行求解，分析其空气流动情况。
采用CDF对自然通风模拟，主要用于自然通风风场布局优化和室内流场分析，以及对象中庭这类高大空间的流场模拟，通过CDF提供的直接详细的信息，便与设计者对待定的房间或区域进行通风策略调整，使之有效地实现自然通风。
目前我国流行的大型商业化CDF软件主要有Fluent，CFX，Star—CD,PHOENICS.这几个软件在国内使用范围广、用户多，各有特点，其能实现的功能大体相似，对于建筑物饶流来说，这几种软件都能实现且都有成功实现实例，但其价格差别较大，Fluent的价格约为Phoenics的7、8 倍，CFX也价格不菲。
考虑到实际的需要和价格因素，我们选用了Phoenics来进行建筑物风环境的模拟以获得良好的价格性能比。
PHOENICS是英国CHAM公司开发的模拟传热、流动、反应、燃烧过程的通用CFD软件，全称为Parabolic Hyperbolic Or Elliptic Numerical Integration Code Series。
网格系统包括：直角、圆柱、曲面（包括非正交和运动网格，但在其VR环境不可以）、多重网格、精密网格。
可以对三维稳态或非稳态的可压缩流或不可压缩流进行模拟，包括非牛顿流、多孔介质中的流动，并且可以考虑粘度、密度、温度变化的影响。
利用模型编辑界面来建立几何模型是最适合初学者的，因为它不仅简单易懂，而且还可以自动生成PHOENICS输入语言所编写的Q1文件而不用使用者学习PHOENICS输入语言。
当使用者对PHOENICS有了一定的了解以后，可以利用PHOENICS输入语言直接编写Q1文件或利用FORTRAN语言更深入地编写一些模块。
" D" D. a5 o+ v, C, E1 z, T2 R% r+ o计算结果查看界面可以将计算结果以形象易懂地方式表现出来，也可以利用PHOENICS中的图形处理模块将计算结果按我们想要的形式画出来，另外为了更好地观察计算结果和提取有用信息可将计算结果进行格式转换再用各种常用的图象处理软件处理，如TECPLOT，ORINGE，MATLAB等。
本组采用CDF手段利用PHOENICS软件对项目周边风环境进项模拟，通过设置40万网格进行分析计算，报告中综合流畅风速，风压三个因素对本组项目周边风环境状况进行分析评价。
以下是本组的模拟内容：项目为新建市新建行政服务中心，建筑总用地面积为202433平方米，其中建设用地面积为166258平方米，规划保留绿化带36175平方米,总建筑面积45000平方米，地下车库停车位200辆，地上停车位100辆。
项目地处宁波，宁波属北亚热带湿润季风气候区。
气候温和湿润，四季分明，雨量充沛，冬夏季风交替明显。
宁波的四季是冬夏长（各约4个月）、春秋短（各2个月左右）。
冬季，由于受蒙古高压控制，在西伯利亚冷空气的不断补充南下，天气干燥寒冷。
此时盛行偏北风。
夏季，受太平洋副热带高压控制，盛行东南风，多连续晴热天气，除局部雷阵雨外，还会受到台风或东风波等热带天气系统影响出现大的降水过程。
由于宁波倚山靠海，特定的地理位置和自然环境使各地气候差异明显、天气复杂，但同时也形成了多样的气候类型。
如各海岛具有气温年较差小、冬暖夏凉的海洋性气候特色、气候湿润、光照条件较好、风力资源丰富等，但易受台风影响；西部山区则立体气候特征明显，光照、气温、降水随高度变化显著，水资源相对丰富，但也极易产生洪涝或干旱；而广大平原地区受季风影响明显。
本项目建模时，在不影响自然通风的前提下对项目场地模型做了部分简化，如非主要通风通道不作为计算区域等，同时保留了项目场地周围的基本建筑，保证计算结果的准确性。
具体模型如图所示：环境参数设置所属区域为宁波市，根据深圳室外气象参数，在计算模拟中，对风向和基准高度风速的设置如下：根据《中国建筑热环境分析专用气象数据集》提供的数据，确定以下参数：设定夏季主导风向为东南 135，基准高度处(10m)平均风速取为 s；冬季主导风向为东北偏北，基准高度处(10m)平均风速取为 3m/s。
运行软件后得出以下数据图：室外米高度处风速矢量图距离地面米高度风速云图距地米处高度风压云图迎风面风压背风面风压从流畅图可以看出建筑周边流场较为均匀，没有发现较大涡流风场，整体未出现无风区，没有出现大面积风影区，滞留区，风速大小适宜，不影响周边空气品质。
建筑周边人行区域风速处于s,均小于5m/s，符合人体舒适度要求。
项目建筑前后压差一半达到，一半达到10Pa以上，室内可利用自然通风。
能较好的满足建筑对自然通风的要求，适宜采用开窗进行自然通风。
既绿色环保又有利于人体健康。
根据《绿色建筑评价标准》场地内风环境有利于室外行走、活动舒适和建筑的自然通风：1) 建筑物周围人行区风速小于5m/s，且室外风速放大系数小于2； 2) 除迎风第一排建筑外，建筑迎风面与背风面表面风压差不大于5Pa；3) 场地内人活动区不出现涡旋或无风区；4) 50%以上可开启外窗室内外表面的风压差大于。
此项目完全符合以上标准，风环境达到绿色建筑标准。
根据《绿色建筑评价技术细则》住区风环境有利于冬季室外行走舒适及过渡季、夏季的自然通风。
高层建筑的出现使得再生风和二次风环境问题凸现出来。
在鳞次栉比的建筑群中，由于建筑单体设计和群体布局不当，有可能导致局部风速过大，行人举步维艰或强风卷刮物体伤人等事故。
研究结果表明，建筑物周围人行区距地高处风速V<5m/s是不影响人们正常室外活动的基本要求。
以冬季作为主要评价季节，是由于对多数城市而言，冬季风速约为5m/s 的情况较多。
此外，通风不畅还会严重阻碍空气的流动，在某些区域形成无风区或涡旋区，不利于室外散热和污染物的消散。
夏季、过渡季自然通风对于建筑节能十分重要，良好的自然通风有利于提高室外环境的舒适度。
夏季大型室外场所恶劣的热环境，不仅影响人的舒适感，当超过极限值时，长时间停留还会引发高比例人群的生理不适甚至中暑。
通过模拟我们可以发现本项目风环境基本符合安全舒适的要求。
但是主体建筑背面风速较小，基本只有s，可以适当考虑调整方案，加强此部分风的流通。
参考：《绿色建筑评价技术细则》《绿色建筑评价标准》GB/T50378-2014《民用建筑项目节能评估技术导则》《民用建筑设计通则》。
