电容在电路中的作用及电容滤波原理
lc滤波电容作用
lc滤波电容作用LC滤波电路是一种常见的电子电路，用于对信号进行滤波和去除噪音。
其中，电容起着重要作用。
本文将探讨LC滤波电路中电容的作用。
首先，让我们来了解一下LC滤波电路的基本原理。
LC滤波电路由电感（L）和电容（C）组成，通过这两个元件的相互作用，可以实现对信号的滤波。
电感的作用是在电路中产生电流的磁场，而电容则用于存储电荷。
当信号通过LC滤波电路时，电感和电容之间的能量来回转移，从而实现对信号的滤波。
在LC滤波电路中，电容起着存储电荷的作用。
当信号进入电路时，电容会吸收电荷，并在两个极板之间存储电能。
这样，电容可以对信号进行平滑处理，消除信号中的噪音和杂波。
通过控制电容的数值和电路的参数，可以实现对不同频率信号的滤波效果。
此外，电容还可以起到降低电压波动的作用。
在电路中，电压波动会引起信号的干扰和失真，影响电路的正常工作。
通过合理选择电容的数值和类型，可以在电路中形成稳定的电压分布，消除电压波动引起的问题，保证信号的准确传输。
除此之外，电容还可以起到保护电路元件的作用。
在电路中，电容可以吸收并释放能量，起到缓冲和稳定电路的作用。
当电路中出现过电流或过压时，电容可以吸收过剩能量，避免损坏其他元件。
因此，在设计电子电路时，合理选择电容可以提高电路的稳定性和可靠性。
总之，电容在LC滤波电路中起着重要作用。
通过存储电荷、平滑处理信号、降低电压波动和保护电路元件等功能，电容可以实现对信号的滤波和去噪，提高电路的性能。
在实际应用中，合理选择电容的数值和类型，可以实现更好的滤波效果，保证电路的正常工作。
因此，在设计和使用LC滤波电路时，要充分理解电容的作用，以实现更好的信号处理效果。

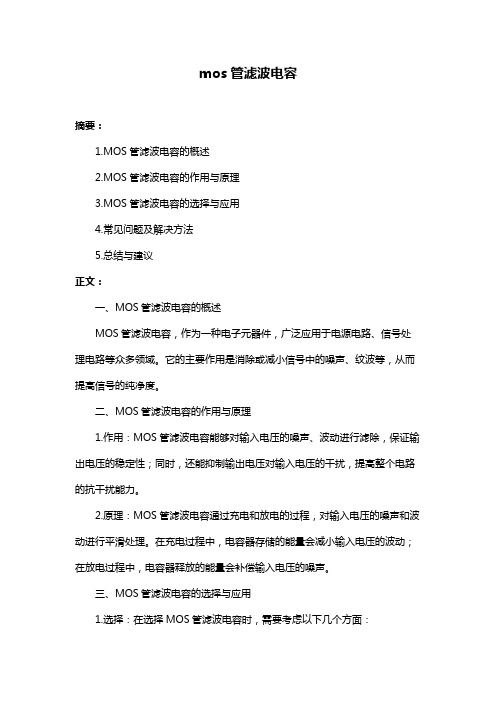

mos管滤波电容
mos管滤波电容摘要：1.MOS管滤波电容的概述2.MOS管滤波电容的作用与原理3.MOS管滤波电容的选择与应用4.常见问题及解决方法5.总结与建议正文：一、MOS管滤波电容的概述MOS管滤波电容，作为一种电子元器件，广泛应用于电源电路、信号处理电路等众多领域。
它的主要作用是消除或减小信号中的噪声、纹波等，从而提高信号的纯净度。
二、MOS管滤波电容的作用与原理1.作用：MOS管滤波电容能够对输入电压的噪声、波动进行滤除，保证输出电压的稳定性；同时，还能抑制输出电压对输入电压的干扰，提高整个电路的抗干扰能力。
2.原理：MOS管滤波电容通过充电和放电的过程，对输入电压的噪声和波动进行平滑处理。
在充电过程中，电容器存储的能量会减小输入电压的波动；在放电过程中，电容器释放的能量会补偿输入电压的噪声。
三、MOS管滤波电容的选择与应用1.选择：在选择MOS管滤波电容时，需要考虑以下几个方面：（1）容量：根据电路的需求，选择合适的容量值。
容量越大，滤波效果越好，但体积和成本也会相应增加。
（2）额定电压：选择大于电路工作电压的额定电压，以确保电容器的安全使用。
（3）工作温度：根据电路的工作环境，选择合适的工作温度范围。
（4）稳定性：选择稳定性好的MOS管滤波电容，以保证电路的长期稳定工作。
2.应用：MOS管滤波电容可用于各种电子设备、电源模块、信号处理模块等，有效提高电路的稳定性、可靠性和抗干扰能力。
四、常见问题及解决方法1.滤波效果不佳：可能原因是电容器选型不当，如容量太小、额定电压不足等。
解决方法是重新选择合适的电容器。
2.电容器损坏：可能是电路工作电压过高、电容器质量问题等原因导致。
解决方法是更换合适的电容器，确保电路工作电压在电容器的额定电压范围内。
3.电容器发热过多：可能是电容器负载过大、工作环境温度过高等原因导致。
解决方法是减轻电容器负载、改善工作环境。
五、总结与建议MOS管滤波电容在电子电路中发挥着重要作用，正确选择和使用滤波电容对提高电路的稳定性、可靠性和抗干扰能力至关重要。
电容的作用和工作原理
电容的作用和工作原理
电容的作用是存储电荷和能量，并在电路中起到滤波、耦合、隔离和稳定电压等重要作用。
其工作原理是基于两个带电平行板之间产生的电场。
在有电压施加于两个平行板之间时，正电荷将在一个平板上聚集，而负电荷将在另一个平板上聚集，从而在电容中形成电场。
当电容充电时，电流流过电容，将电场储存在电容中；当电容放电时，储存的电场能量被释放出来。
电容的大小与两个平行板的面积、两个平行板之间的距离以及介质的介电常数有关。
常见的电容器有电解电容器、铝电解电容器、陶瓷电容器等。
功放滤波电容的作用
功放滤波电容的作用功放滤波电容是功放电路中的一个重要组成部分，它的作用是为了滤除功放输出信号中的高频噪声，使得音频信号更加纯净、清晰。
下面将从功放滤波电容的原理、作用以及选用注意事项等方面进行详细介绍。
我们来了解一下功放滤波电容的原理。
功放滤波电容是通过对输入信号进行滤波，将高频噪声滤除，从而得到干净的音频信号。
功放电路中的滤波电容与电阻组成一个滤波器，其作用类似于低通滤波器。
当输入信号通过滤波电容时，高频信号会被滤除，只有低频信号能够通过，从而达到滤波的效果。
功放滤波电容的作用主要体现在以下几个方面：1. 滤除高频噪声：功放输出信号中常常会受到电源干扰、环境干扰等因素的影响，产生高频噪声。
这些高频噪声会对音频信号的质量产生很大的影响，使得音质变差。
功放滤波电容能够有效地滤除这些高频噪声，使得音频信号更加干净、纯净。
2. 提高音质：功放滤波电容能够滤除功放输出信号中的杂散频率，使得音频信号更加纯净。
这样一来，音质就会得到明显的提升，听感也会更加舒适。
3. 保护扬声器：功放滤波电容还能够起到保护扬声器的作用。
扬声器在工作时，会受到功放输出信号的驱动，如果输出信号中含有较大的直流分量或高频噪声，会对扬声器产生危害。
而功放滤波电容能够滤去这些对扬声器有害的信号，保护扬声器的正常工作。
在选用功放滤波电容时，需要注意以下几点：1. 容值选择：功放滤波电容的容值选择要根据功放电路的特点和要求进行。
一般来说，容值越大，滤波效果越好，但功放滤波电容的容值也不能过大，否则会影响功放电路的动态响应特性。
2. 电压选择：功放滤波电容的电压应该大于功放输出信号的最大电压，以防止电容损坏或出现失真。
3. 电容器类型：常见的功放滤波电容有电解电容和聚酯膜电容等。
电解电容容量大、价格便宜，但容量较大时，有可能会出现漏电流等问题；聚酯膜电容容量小、价格较贵，但稳定性好，适合在高品质音频设备中使用。
总结起来，功放滤波电容在功放电路中起到滤除高频噪声、提高音质和保护扬声器的作用。
本安电路电源滤波电容
本安电路电源滤波电容1.引言1.1 概述本安电路是一种常用于工业领域的电气传输系统，其设计旨在确保电路的安全性和可靠性。
本安电路通过限制电流和电压的值，以避免火花、电弧和高温等危险情况的发生。
而电源滤波电容则是本安电路中的重要组成部分。
电源滤波电容主要用于去除电源信号中的杂散噪声，并提供稳定的电压和电流输出。
在本安电路中，电源滤波电容通过吸收和储存电源中的电荷，然后在负载之间平稳地释放出来，以实现对电源信号的平滑补偿。
通过使用电源滤波电容，可以有效地减少电源线上的电压涟漪和电流噪声，使电路工作更加稳定可靠。
同时，滤波电容还能够提供瞬态响应能力，即在电路需求突然发生变化时，能够快速地响应并提供所需的电流。
总之，本安电路电源滤波电容在保证电路安全性的同时，也能提供稳定的电源信号。
它在工业领域中的应用非常广泛，并且具有重要的意义。
在未来的发展中，我们可以进一步研究和改进电源滤波电容的技术，以提高其稳定性和效率，满足更高的工业需求。
1.2 文章结构文章结构：本文主要分为引言、正文和结论三个部分。
引言部分主要对本安电路电源滤波电容的概述进行介绍，包括其基本原理和作用。
在概述中将会解释本安电路电源滤波电容在电路中的重要性，以及未来发展方向的展望。
正文部分将详细讨论本安电路的原理和电源滤波电容的作用。
首先，会对本安电路的原理进行解析，包括安全性和可靠性等方面的说明。
然后，会详细探讨电源滤波电容在本安电路中的作用，包括对电源噪声和杂散信号的滤波作用，以及对电路稳定性和性能的提升等方面的影响。
结论部分将对本安电路电源滤波电容的重要性进行总结，强调其在电路设计和应用中的不可或缺性。
同时，会展望本安电路电源滤波电容的未来发展方向，包括技术改进和应用拓展等方面的展望。
通过以上结构的安排，本文将全面系统地介绍本安电路电源滤波电容的相关知识，帮助读者深入理解其原理和作用，同时也为相关领域的研究和应用提供一定的参考和思路。
1.3 目的目的是为了探讨本安电路电源滤波电容的重要性和其在电路中的作用。
电容器的滤波原理
电容器的滤波原理电容器的滤波原理是指利用电容器的特性将电路中的噪声、杂波进行滤除，使得电路输出的信号更加稳定和纯净。
电容器的滤波原理主要基于其对于交流信号的阻抗特性。
首先，我们来了解一下电容器的基本特性。
电容器是一种储存电荷能量的元件，由两个导体板和中间的绝缘介质（电介质）组成。
当两个导体板上施加电压时，电介质中就会出现电场，导致电荷在导体板上积聚。
这种积聚的电荷会在导体板之间形成电势差，形成一个电场。
当电容器两端施加交流信号时，电容器的电极板上的电荷会随着交流信号的周期性变化而变化。
也就是说，电容器对于交流信号有较低的阻抗，对于直流信号有较高的阻抗。
在电路中，当我们在电容器两端施加一个交流电源时，电容器的阻抗可以由以下公式计算：Zc = 1 / (jωC)其中，Zc为电容器的阻抗，j为虚数单位，ω为角频率，C为电容值。
由此可见，当交流信号的频率较低时，ω较小，电容器的阻抗较大，电容器对于低频信号的通过性较差，起到滤除低频信号的作用。
而当交流信号的频率较高时，ω较大，电容器的阻抗较小，电容器对于高频信号的通过能力较好，不会对高频信号进行滤除。
在实际应用中，电容器常常被用于滤波电路中。
滤波电路可以根据其对信号的频率特性将输入信号中的某个频段滤除或通过，并输出所需的信号。
常见的滤波电路有低通滤波器和高通滤波器。
低通滤波器是指只允许低于截止频率的信号通过的电路。
截止频率是指滤波器对于输入信号的衰减达到一定程度的频率值。
在低通滤波器中，电容器可以起到滤除高频信号的作用。
当输入信号的频率超过截止频率时，电容器的阻抗变小，导致输入信号可以通过电容器并传递到输出端。
而当输入信号的频率低于截止频率时，电容器的阻抗变大，导致输入信号无法通过电容器，从而被滤除掉。
这样就实现了对于高频信号的滤除，使得输出信号更加纯净。
高通滤波器则是指只允许高于截止频率的信号通过的电路。
在高通滤波器中，电容器可以起到滤除低频信号的作用。
电容滤波作用
电容滤波作用
电容滤波是一种常见的电子电路滤波方式，它利用电容器的特性来滤除电路中的高频噪声，使得电路输出的信号更加平稳。
电容滤波器通常由电容器和电阻器组成，其作用是将电路中的高频噪声滤除，从而得到更加稳定的输出信号。
电容器是一种能够存储电荷的元件，其特性是在电压变化时能够吸收或释放电荷。
当电容器接入电路中时，它会吸收电路中的高频噪声，从而减少电路中的噪声干扰。
电容器的容值越大，其滤波效果越好。
电阻器则是一种能够限制电流流动的元件，其特性是在电路中产生电阻，从而限制电流的流动。
当电阻器接入电路中时，它会限制电路中的电流流动，从而减少电路中的噪声干扰。
电阻器的阻值越大，其滤波效果越好。
电容滤波器的工作原理是利用电容器和电阻器的特性来滤除电路中的高频噪声。
当电路中的高频噪声通过电容器时，由于电容器的特性，它会被吸收并存储在电容器中。
而当电路中的低频信号通过电容器时，由于电容器的特性，它会被快速放电，从而保证低频信号能够顺利通过电路。
电容滤波器的应用非常广泛，例如在电源电路中，电容滤波器可以滤除电源中的高频噪声，从而保证电路输出的电压稳定。
在音频电
路中，电容滤波器可以滤除音频信号中的高频噪声，从而保证音频输出的质量。
在通信电路中，电容滤波器可以滤除通信信号中的高频噪声，从而保证通信质量。
电容滤波器是一种非常重要的电子电路滤波方式，它可以有效地滤除电路中的高频噪声，从而保证电路输出的信号更加稳定和可靠。
电容器在交流电路中的作用
电容器在交流电路中的作用1.平滑信号：在交流电路中，电容器可以平滑电源电压或电流的波动。
它可以通过在电路中存储电能并在需要时释放来吸收或放出电流。
当电源电压或电流突然变化时，电容器可以缓冲这些变化，使信号变得平滑和稳定。
这可以防止电子器件受到过大的压力或变化，从而提高电路的可靠性。
2.相位移：电容器在交流电路中产生的电压与电流之间存在90度的相位差。
这种相位差可以用于调整电路中信号的相位。
例如，当接入一个电容器时，电流将滞后于电压，从而导致一个相位差。
这种相位差可以用于调整音频信号的相位，或者在自动调节电路中实现电流和电压的同步。
3.电容滤波：电容器还可以用于滤波电路中，特别是用于去除交流信号中的高频噪音。
通过在电路中加入电容器，可以将高频噪音通过电容器的阻抗而被滤除，从而使电路中的信号更加纯净和清晰。
这对于音频放大器、无线电接收器和通信设备非常重要，因为它们需要消除噪音，以确保高质量的音频和通信信号。
4.断电保持：电容器还可以用于在断电时存储电能。
当电源关闭时，电容器可以继续提供电流，以保持电路中的运行。
这对于一些需要连续供电的设备非常重要，例如存储器、计算机和数据存储设备。
在这种情况下，电容器可以起到一个备用电源的作用，确保没有数据丢失或设备故障。
5.电路保护：电容器可以帮助保护电子器件和电路，防止过电流或过电压。
当电路中的电流或电压超过设定的阈值时，电容器可以通过吸收或释放电流来提供反馈。
这可以保持电路的稳定性，并保护设备免受电压或电流的损害。
总的来说，电容器在交流电路中的作用是非常重要的。
它们可以平滑信号、调整相位、滤除噪音、断电保持和保护电路。
电容器的应用范围非常广泛，从电力系统到电子设备都离不开它们的作用。
因此，对于电子工程师和电路设计者来说，了解电容器的原理和应用是非常重要的。
电容滤波的工作原理
电容滤波的工作原理电容滤波器是一种常见的电子元件，它具有对电流进行平滑处理的功能。
在电源电压中存在的纹波信号可以通过电容滤波器来消除或减小，从而得到稳定的电压输出。
本文将介绍电容滤波器的工作原理及其在电子领域中的应用。
1. 电容滤波器的基本结构电容滤波器由电容和负载电阻组成。
电容器连接在负载电阻与电源之间，用于将电源输出的纹波信号消除或减小。
2. 电容滤波原理电容滤波器的工作原理是基于电容器的充放电特性。
当交流电源的输入电压为正弦波时，电容器会随着电压的变化进行充放电。
在电压达到峰值时，电容器充满电荷并将电流输出到负载电阻上。
当电压达到负峰值时，电容器开始放电，将电流继续输出到负载电阻上。
由于电容器的充放电特性，电容滤波器可以将交流电源的纹波信号削弱或消除。
当纹波信号的频率很高时，电容器能够迅速充放电，从而将纹波信号中的高频成分滤除。
而直流信号则会在电容器充电时以较低的频率通过，从而保持在输出端的电压相对稳定。
3. 电容滤波器的应用电容滤波器被广泛应用于各种电子设备的电源模块中，以提供稳定的输出电压。
它可以用于电子产品中的直流电源滤波，如电视机、电脑、音响等。
此外，它还可用于通信系统、电信设备和工业控制设备等领域。
电容滤波器的中心思想是通过充放电过程来去除或减小电源中的纹波信号。
然而，在应用中，为了更好地滤除纹波信号，通常会采用多个电容器和电感器进行组合滤波。
通过合理的电容和电感的选择，可以实现对不同频段的纹波信号的滤波效果。
当然，在实际工程中，还会考虑到电容器的容量、电压和尺寸等方面的因素。
总结：电容滤波器是一种基于电容器充放电特性的电子元件。
它通过充放电过程滤除或减小电源输出中的纹波信号，以获得稳定的直流电压。
在各种电子设备和系统中都有广泛的应用，尤其在电源模块中起到了重要的作用。
通过合理选择电容和电感的组合方式，可以实现对不同频段纹波信号的滤波效果。
电容滤波器的工作原理不仅在理论上具有重要意义，而且在实际应用中具有广泛的工程价值。
滤波电路中电容的作用
滤波电路中电容的作用
以滤波电路中电容的作用为主题，我们来探讨一下电容在滤波电路中的作用。
滤波电路是一种用于滤除电路中杂波信号的电路。
在滤波电路中，电容是一种常用的元件，它可以起到很好的滤波作用。
电容的作用是通过存储电荷来储存能量，当电容器两端的电压发生变化时，电容器内部的电荷也会发生变化。
在滤波电路中，电容器的作用是通过储存电荷来平滑电路中的电压波动，从而达到滤波的目的。
在滤波电路中，电容器通常被放置在电路的输入端或输出端，以平滑电路中的电压波动。
当电路中出现高频噪声时，电容器可以通过储存电荷来滤除这些噪声信号，从而使电路的输出信号更加稳定。
电容器还可以用于构建低通滤波器和高通滤波器。
在低通滤波器中，电容器被放置在电路的输入端，可以滤除高频信号，只保留低频信号。
而在高通滤波器中，电容器被放置在电路的输出端，可以滤除低频信号，只保留高频信号。
电容在滤波电路中起到了很好的滤波作用。
通过储存电荷来平滑电路中的电压波动，滤除高频噪声信号，构建低通滤波器和高通滤波器等，电容在滤波电路中的作用是不可替代的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- -
- . word.zl- 电容在电路中的作用及电容滤波原理 电容器在电子电路中几乎是不可缺少的储能元件，它具有隔断直流、连通交流、阻止低频的特性。广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。 1、滤波电容：接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电变平滑。 一般采用大容量的电解电容器或钽电容，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。 2、去耦电容：幷接在放大电路的电源正、负极之间，防止由于电源阻形成的正反应而引起的寄生震荡。 3、耦合电容：接在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。 4、旁路电容：接在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，防止交流信号成分因通过电阻产生压降衰减。 5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。 6、衬垫电容与谐振电容：主电容串联的辅助性电容，调整它可使振荡信号频率围变小，幷能显著地提上下频端的振荡频率。 是当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。 7、补偿电容：与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率围扩大。 8、中和电容：并接在三极管放大器的基极与发射极之间，构成负反应网络，以抑制三极管间电容造成的自激振荡。 9、稳频电容：在振荡电路中起稳定振荡频率的作用。 10、定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。 11、加速电容：接在振荡器反应电路中，使正反应过程加速，提高振荡信号的幅度。 12、缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串接的电容。 13、克拉泼电容：在电容三点式振荡电路中，与电感振荡线圈串联的电容，起到消除晶体管结电容对频率稳定性影响的作用。 14、锡拉电容：在电容三点式振荡电路中，与电感振荡线圈两端并联的电容，起到消除晶体管结电容的影响，使振荡器在高频端容易起振。 15、稳幅电容：在鉴频器中，用于稳定输出信号的幅度。 16、预加重电容：为了防止音频调制信号在处理过程中造成对分频量衰减和丧失，而设- -
- . word.zl- 置的RC高频分量提升网络电容。 17、去加重电容：为恢复原伴音信号，要求对音频信号中经预加重所提升的高 频分量和噪声一起衰减掉，设置在RC网络中的电容。 18、移相电容：用于改变交流信号相位的电容。 19、反应电容：跨接于放大器的输入与输出端之间，使输出信号回输到输入端的电容。 20、降压限流电容：串联在交流电回路中，利用电容对交流电的容抗特性，对交流电进展限流，从而构成分压电路。 21、逆程电容：用于行扫描输出电路，并接在行输出管的集电极与发射极之间，以产生高压行扫描锯齿波逆程脉冲，其耐压一般在1500V以上。 22、校正电容：串接在偏转线圈回路中，用于校正显像管边缘的延伸线性失真。 23、自举升压电容：利用电容器的充、放电储能特性提升电路某点的电位，使该点电位到达供电端电压值的2倍。 24、消亮点电容：设置在视放电路中，用于关机时消除显像管上剩余亮点的电容。 25、软启动电容：一般接在开关电源的开关管基极上，防止在开启电源时，过大的浪涌电流或过高的峰值电压加到开关管基极上，导致开关管损坏。 26、启动电容：串接在单相电动机的副绕组上，为电动机提供启动移相交流电压。在电动机正常运转后与副绕组断开。 27、运转电容：与单相电动机的副绕组串联，为电动机副绕组提供移相交流电流。在电动机正常运行时，与副绕组保持串接。 电容器在电子线路中的作用一般概括为：通交流、阻直流。电容器通常起滤波、旁路、耦合、去耦、转相等电气作用。用作贮能元件也是电容器的一个重要应用领域，同电池等储能元件相比，电容器可以瞬时充放电，并且充放电电流根本上不受限制，可以为某些设备提供大功率的瞬时脉冲电流。
电容器在电子线路中的作用一般概括为：通交流、阻直流。电容器通常起滤波、旁路、耦 合、去耦、转相等电气作用。用作贮能元件也是电容器的一个重要应用领域，同电池等储能元件相比，电容器可以瞬时充放电，并且充放电电流根本上不受限制，可以为某些设备提供大功率的瞬时脉冲电流。
1 、隔直流：作用是阻止直流而让交流通过。 2 、旁路〔去耦〕：为交流电路中某些并联的元件提供低阻抗通路。 3 、耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路 4 、平滑或滤波： 将整流以后的脉状波变为接近直流的平滑波，或将纹涉及干扰波- -
- . word.zl- 虑除。 5 、温度补偿：针对其它元件对温度的适应性不够带来的影响，而进展补偿，改善电路的温度稳定性。 6 、计时：电容器与电阻器配合使用，确定电路的时间常数。 7 、调谐：对与频率相关的电路进展系统调谐，比方手机、收音机、电视机。 8 、储能： 储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为 40 ～ 450VDC 、电容值在 220 ～ 150 000μF 之间的铝电解电容器为较常见的规格。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式， 对于功率级超过 10KW 的电源，通常采用体积较大的罐形螺旋端子电容器。 9、浪涌电压保护：开关频率很高的现代功率半导体器件易受潜在的损害性电压尖峰脉冲的影响。跨接在功率半导体器件两端的浪涌电压保护电容器通过吸收电压脉冲限制了峰值电压，从而对半导体器件起到了保护作用，使得浪涌电压保护电容器成为功率元件库中的重要一员。 半导体器件的额定电压和电流值及其开关频率左右着浪涌电压保护电容器的选择。由于这些电容器承受着很陡的 dv/dt 值，因此，对于这种应用而言，薄膜电容器是恰当之选。不能仅根据电容值 / 电压值来选择电容器。在选择浪涌电压保护电容器时，还应考虑所需的 dv/dt 值。 10 、 EMI/RFI 抑制： 这些电容器连接在电源的输入端，以减轻由半导体所产生的电磁或无线电干扰。由于直接与主输入线相连，这些电容器易遭受到破坏性的过压和瞬态电压。采用塑膜技术的 X- 级和 Y- 级电容器提供了最为廉价的抑制方法之一。抑制电容器的阻抗随着频率的增加而减小，允许高频电流通过电容器。 X 电容器在线路之间对此电流提供“短路〞， Y 电容器那么在线路与接地设备之间对此电流提供“短路〞。 11 、控制和逻辑电路 ：各类电容器均可能被应用于电源控制电路中。除非是在恶劣环境条件的要求，否那么这些电容器的选择一般都是低电压低损耗的通用型元件。 整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。为获得比拟理想的直流电压，需要利用具有储能作用的电抗性元件〔如电容、电感〕组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。 常用的滤波电路有无源滤波和有源滤波两大类。无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。直流电中的脉动成分的大小用脉动系数来表示，此值越大，那么滤波器的滤波效果越差。 脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量 半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／- -
- . word.zl- T-1)。(T为整流输出的直流脉动电压的周期。)
电阻滤波电路 RC-π型滤波电路，实质上是在电容滤波的根底上再加一级RC滤波电路组成的。如图1(B)RC滤波电路。假设用S表示C1两端电压的脉动系数，那么输出电压两端的脉动系数S=(1/ωC2R)S。 由分析可知，电阻R的作用是将剩余的纹波电压降落在电阻两端，最后由C2再旁路掉。在ω值一定的情况下，R愈大，C2愈大，那么脉动系数愈小，也就是滤波效果就越好。而R值增大时，电阻上的直流压降会增大，这样就增大了直流电源的部损耗；假设增大C2的电容量，又会增大电容器的体积和重量，实现起来也不现实。这种电路一般用于负载电流比拟小的场合. 电感滤波电路 根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的根本形式如图1所示。因为电容器C对直流开路，对交流阻抗小，所以C并联在负载两端。电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。 - -
- . word.zl- 并联的电容器C在输入电压升高时，给电容器充电，可把局部能量存储在电容器中。而当输入电压降低时，电容两端电压以指数规律放电，就可以把存储的能量释放出来。经过滤波电路向负载放电，负载上得到的输出电压就比拟平滑，起到了平波作用。假设采用电感滤波，当输入电压增高时，与负载串联的电感L中的电流增加，因此电感L将存储局部磁场能量，当电流减小时，又将能量释放出来，使负载电流变得平滑，因此，电感L也有平波作用。 利用储能元件电感器L的电流不能突变的特点，在整流电路的负载回路中串联一个电感，使输出电流波形较为平滑。因为电感对直流的阻抗小，交流的阻抗大，因此能够得到较好的滤波效果而直流损失小。电感滤波缺点是体积大,本钱高. 桥式整流电感滤波电路如图2所示。电感滤波的波形图如图2所示。根据电感的特点，当输出电流发生变化时，L中将感应出一个反电势，使整流管的导电角增大，其方向将阻止电流发生变化。
在桥式整流电路中，当u2正半周时，D1、D3导电，电感中的电流将滞后u2不到90°。
