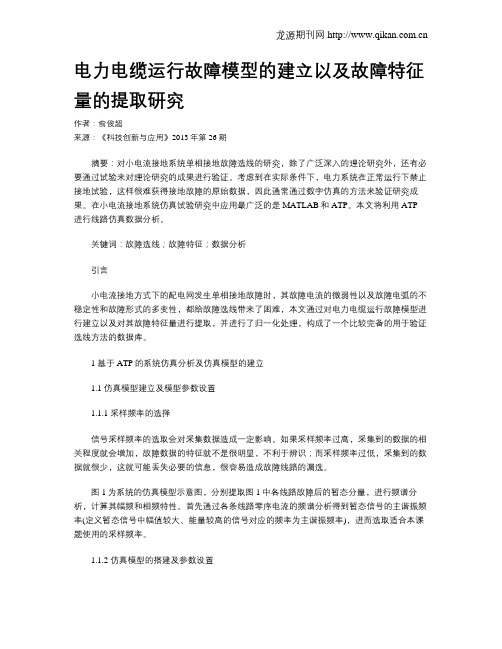

电力电缆运行故障模型的建立以及故障特征量的提取研究
电力电缆运行故障模型的建立以及故障特征量的提取研究作者：俞俊超来源：《科技创新与应用》2013年第26期摘要：对小电流接地系统单相接地故障选线的研究，除了广泛深入的理论研究外，还有必要通过试验来对理论研究的成果进行验证。
考虑到在实际条件下，电力系统在正常运行下禁止接地试验，这样很难获得接地故障的原始数据，因此通常通过数字仿真的方法来验证研究成果。
在小电流接地系统仿真试验研究中应用最广泛的是MATLAB和ATP。
本文将利用ATP 进行线路仿真数据分析。
关键词：故障选线；故障特征；数据分析引言小电流接地方式下的配电网发生单相接地故障时，其故障电流的微弱性以及故障电弧的不稳定性和故障形式的多变性，都给故障选线带来了困难，本文通过对电力电缆运行故障模型进行建立以及对其故障特征量进行提取，并进行了归一化处理，构成了一个比较完备的用于验证选线方法的数据库。
1 基于ATP的系统仿真分析及仿真模型的建立1.1 仿真模型建立及模型参数设置1.1.1 采样频率的选择信号采样频率的选取会对采集数据造成一定影响。
如果采样频率过高，采集到的数据的相关程度就会增加，故障数据的特征就不是很明显，不利于辨识；而采样频率过低，采集到的数据就很少，这就可能丢失必要的信息，很容易造成故障线路的漏选。
图1为系统的仿真模型示意图，分别提取图1中各线路故障后的暂态分量，进行频谱分析，计算其幅频和相频特性。
首先通过各条线路零序电流的频谱分析得到暂态信号的主谐振频率(定义暂态信号中幅值较大、能量较高的信号对应的频率为主谐振频率)，进而选取适合本课题使用的采样频率。
1.1.2 仿真模型的搭建及参数设置本文以某110kV变电站10kV母线的辐射型配电网络为模型搭建仿真平台，其仿真模型示意图如右图1所示。
该系统共有6条出线，线路长度分别为5km，10km，12km，15km，20km，30km。
变压器低压侧中性点通过开关K与消弧线圈接地，中性点不接地系统和经消弧线圈接地系统分别通过开关K的开合状态来表示，具体参数的设置见表1。
高速集成电路PCB参数提取和电特性仿真
摘要、｝现代集成电路中互连与封装结构的电性能对系统的电特性已产生了至关重要的影响，互连与封装的分析已成为集成电路ＣＡＤ的必要组成部分．’本文围绕二维和三维互连封装结构的电磁参数提取和三维互连封装结构的频域时域响应分析。
在前人工作的基础上针对互连与封装分析的现状改进了模型和算法的效率，使之具有了更大的实用价值。
１本文的主要研究工作包括：在测度不变方程（ＭＢＩ）法的基础上。
对ＭＥＩ的原理进行了探讨．指出其实质是一种局部的等效，从而提出了等效源测度不变方程（Ｅｓ．ＭＥＩ）法。
作为进行二维电容参数提取的有效方法，使其能以与积分方程法相当的变量数以类似有限差分法的稀疏矩阵处理分层介质中多导体传输线的电容提取问题。
并且避免了非单一介质中复杂格林函数的计算，使计算效率比传统有限差分法有很大的提高。
对于三维提取，进一步推广了局部等效的概念，井鉴于难以找到有解析电位表达式的等效源，提出以较粗剖分的均匀介质中矩量法的结果作为等效源，将ＥＳ．ＭＥＩ推广至三维情形。
提出了一种改进的ＰＥＥＣ模型。
在传统的ＰＥＥＣ模型中，由标量电位的积分表达式导出节点间的电容网络，因此出现电容矩阵的提取问题。
在复杂介质结构中，这一工作既困难又费时，影响了该方法整体的效率。
在本文的方法中从矢量磁位的积分表达式和洛仑兹规范出发，可导出与传统ＰＥＥＣ模型中的改进节点法（ＭＮＡ）方程相应的状态方程。
但在新模型中，由于用洛仑兹规范代替了标量电位的积分表达式，电容矩阵的提取就可免去，而代之以数量大为减少的矢量磁位散度的计算。
并且，在这些计算中很多已有的电感三的结果可加以利用以节省计算量。
同时改进后的模型保持了ＰＥＥＣ模型的原有优点，并仍保持原有的精度。
文中还将由此改进模型给出的状态方程组与基于ＤＱ方法的传输线宏模型结合，通过ＰＶＬ规模缩减方法进行了系统时域响应分析。
研制了一个用于模拟一般双层共面结构ＰＣＢ中信号传输情况的软件。
该软件从通用布线软件所生成的布线情况和馈电，接地板布置情况的描述文件出发，按所需精度自动完成电路单元的划分。
用户环路中铜双绞传输线的信道模型及其模拟方法
用户环路中铜双绞传输线的信道模型及其模拟方法1 简介用户环路中铜双绞传输线广泛应用于计算机网络、电话和数据通信等领域，其性能直接影响网络的稳定性和可靠性。
因此，对用户环路中的传输线进行信道模型及模拟是一项重要的研究内容。
2 用户环路中铜双绞传输线的特点用户环路中铜双绞传输线具有以下特点：（1）信道冲激响应随频率变化较大；（2）非线性失真严重；（3）受干扰影响较大。
3 信道模型建立建立用户环路中铜双绞传输线的信道模型是研究其信号传输性能的基础。
信道模型的建立通常包括以下步骤：（1）建立传输线的等效电路模型；（2）确定电缆传输参数，如电阻、电抗和电容等；（3）建立传输线的时域和频域传输特性模型。
通过建立信道模型，可以对用户环路中铜双绞传输线进行仿真研究。
4 模拟方法用户环路中铜双绞传输线的数字仿真方法包括时域仿真和频域仿真两种。
在时域仿真中，采用有限差分法或步进傅里叶法等方法，通过数值求解微分方程，模拟传输线上的电磁波传输过程。
在频域仿真中，采用有限元法或有限差分法等方法，通过在频域内求解问题，得到传输线的频域传输特性。
5 应用用户环路中铜双绞传输线的信道模型及模拟方法在工程实践中具有广泛应用。
通过对传输线性能的模拟和验证，可以有效地指导传输线设计和优化，提高网络稳定性和可靠性。
同时，信道模型及模拟方法还可以应用于网络故障分析和预测，为网络管理和维护提供重要依据。
6 总结用户环路中铜双绞传输线的信道模型及模拟是计算机网络和通信领域研究的重要课题。
通过建立信道模型和应用数字仿真方法，可以对传输线性能进行准确的估算和预测，为网络安全和稳定提供保障。
pscad传输线分布参数计算
pscad传输线分布参数计算摘要：1.传输线分布参数计算的概述2.PSCAD 在传输线分布参数计算中的应用3.传输线分布参数计算的步骤4.传输线分布参数计算的优点与局限性5.总结正文：一、传输线分布参数计算的概述传输线分布参数计算是指在电磁场理论的基础上，研究传输线中电场和磁场的分布规律，从而获取传输线各项分布参数的方法。
这些分布参数包括电容、电感、电阻等，对于分析和优化传输线系统的性能具有重要意义。
二、PSCAD 在传输线分布参数计算中的应用PSCAD（Program for Simulating Communication and Antenna Design）是一款强大的电磁场模拟软件，广泛应用于通信和天线设计领域。
PSCAD 通过有限元分析方法，可以精确地计算传输线中的分布参数，为传输线系统的设计提供有力的支持。
三、传输线分布参数计算的步骤1.建立传输线模型：根据实际需求，选择合适的传输线结构，并在PSCAD 中创建对应的模型。
2.设定边界条件：为了进行有限元分析，需要为传输线模型设定合理的边界条件。
3.网格划分：将传输线模型划分为有限元网格，以进行数值计算。
4.计算分布参数：运用有限元分析方法，计算传输线中各项分布参数的值。
5.分析结果：根据计算结果，分析传输线系统的性能，并根据需要进行优化设计。
四、传输线分布参数计算的优点与局限性优点：1.精确度高：采用有限元分析方法，可以较准确地计算传输线中的分布参数。
2.适用范围广：可以计算各种结构和材料的传输线分布参数。
3.方便快捷：通过软件操作，可以大大提高计算效率。
局限性：1.对计算机硬件要求较高：进行传输线分布参数计算需要大量的计算资源，对计算机硬件有一定要求。
2.模型和边界条件设定较为复杂：需要具备一定的电磁场理论知识和实际操作经验。
五、总结传输线分布参数计算对于分析和优化传输线系统性能具有重要意义。
PSCAD 作为一款专业的电磁场模拟软件，在传输线分布参数计算中具有广泛的应用。
线缆束emc仿真报告
线缆束EMC仿真报告1. 引言本文旨在介绍线缆束EMC仿真报告的撰写过程和步骤。
EMC （Electromagnetic Compatibility）电磁兼容性是指电子设备在电磁环境中能够正常工作，而不对其他设备产生不可接受的电磁干扰。
线缆束EMC仿真是一种有效的手段，可以帮助设计师预测和评估线缆束的电磁兼容性性能，以满足相关标准和要求。
2. 线缆束EMC仿真的意义线缆束是指多根线缆或导线组合在一起形成的电缆系统。
在现代电子设备中，线缆束经常用于传输电力和信号。
然而，线缆束在传输过程中可能会产生电磁辐射和敏感性，并且容易受到外部电磁干扰的影响。
因此，对线缆束的EMC性能评估非常重要。
3. 线缆束EMC仿真报告的步骤步骤1：建立仿真模型首先，需要准备仿真环境。
通过使用专业的仿真软件，如CST Studio Suite或ANSYS等，可以建立线缆束的三维模型。
在建立模型时，需要考虑线缆束的几何形状、材料特性和连接方式等因素。
步骤2：定义仿真参数在进行仿真之前，需要定义仿真参数。
这些参数包括线缆束的工作频率、电磁场强度等。
此外，还需要设置仿真的时间步长和仿真范围等。
步骤3：应用电磁场激励在仿真模型中，需要应用电磁场激励来模拟线缆束所处的真实环境。
根据实际情况和需求，可以选择不同的电磁场激励方式，如电流注入、电压注入或辐射注入等。
步骤4：运行仿真并分析结果在设置好仿真参数和应用电磁场激励后，可以开始运行仿真。
仿真软件会计算线缆束的电磁场分布和辐射特性等。
通过分析仿真结果，可以评估线缆束的电磁兼容性性能。
步骤5：优化设计根据仿真结果，可以进一步优化线缆束的设计。
通过调整线缆束的几何结构、材料特性或连接方式等，可以改善线缆束的EMC性能。
这一步骤是一个迭代过程，需要多次运行仿真和分析结果，直到达到满意的设计效果。
4. 结论线缆束EMC仿真报告是评估线缆束电磁兼容性的重要文档。
通过按照上述步骤进行仿真和分析，可以有效预测和评估线缆束的EMC性能，并优化设计以满足相关标准和要求。
同轴电缆能量的仿真原理
同轴电缆能量的仿真原理
同轴电缆能量的仿真原理即为模拟和分析同轴电缆中的电磁场分布和传输特性。
这是通过求解麦克斯韦方程组来实现的。
首先，麦克斯韦方程组描述了电磁场的本质和行为，包括电场、磁场和它们之间的相互作用。
在同轴电缆中，这些方程可以应用于电场和磁场的分布情况。
麦克斯韦方程组包括四个方程，其中两个是静电学的高斯定律和安培环路定律，另外两个是动态学的法拉第电磁感应定律和麦克斯韦-安培定律。
通过这些方程，可以得出电场和磁场在同轴电缆中的变化。
仿真过程中，可以使用有限元方法、有限差分方法等数值解法来求解麦克斯韦方程组。
这些数值方法将电场和磁场分布与材料特性和几何形状相关联，从而得到电磁场的分布和传输特性。
在同轴电缆的仿真中，需要考虑电磁场的分布、传输线特性（如传输损耗、阻抗等）、材料特性（如电导率、介电常数等）以及外部激励（如电流、电压输入等）。
这些参数可以通过仿真分析来优化同轴电缆的设计和性能。
总之，同轴电缆能量的仿真原理是基于麦克斯韦方程组求解的，通过数值方法模拟和分析电磁场的分布和传输特性，以优化同轴电缆的设计和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｖｏ１．３５ Ｎｏ．３ ７０ 舰船电子工程 Ｓｈｉｐ Ｅｌｅｃｔｒｏｎｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ 总第２４９期
２０１５年第３期
电缆传输线参数提取仿真研究 吴文力李建轩胡希岩 （海军装备研究院上海２００２３５）
摘要研究变频器采用长电缆驱动电机引起的过电压需提取长电缆的传输线参数。在分析电缆传输线常见分布参 数模型的基础上，利用Ｑ３Ｄ软件建立了几种常见的电缆布局模型并进行仿真计算，快速、简便地提取了电缆的分布参数。 关键词传输线；分布参数；仿真计算 中图分类号ＴＰ３１ ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ１６７２—９７３０．２０１５．０３．０２１
Ｅｘｔｒａｃｔｉｏｎ Ｓｉｍｕｌａｔｉｏｎ ｏｆ Ｃａｂｌｅ Ｔｒａｎｓｍｉｓｓｉｏｎ Ｌｉｎｅ Ｐａｒａｍｅｔｅｒｓ ＷＵ Ｗｅｎｌｉ ＬＩ Ｊｉａｎｘｕａｎ ＨＵ Ｘｉｙａｎ （Ｎａｖａｌ Ａｃａｄｅｍｙ ｏｆ Ａｒｍａｍｅｎｔ，Ｓｈａｎｇｈａｉ ２００２３５）
Ａｂｓｔｒａｃｔ Ｏｖｅｒ－ｖｏｌｔａｇｅ ｃａｕｓｅｄ ｂｙ ｉｎｖｅｒｔｅｒ ｄｒｉｖｅ ｍｏｔｏｒ ｗｉｔｈ ｌｏｎｇ ｃａｂｌｅ ｎｅｅｄ ｔｏ ｅｘｔｒａｃｔ ｌｏｎｇ ｃａｂｌｅ ｔｒａｎｓｍｉｓｓｉｏｎ ｌｉｎｅ ｐａ— ｒａｍｅｔｅｒｓ ａｒｅ ｒｅｓｅａｒｃｈｅｄ．Ｂａｓｅｄ ｏｎ ｔｈｅ ａｎａｌｙｓｉｓ ｏｆ ｃｏｍｍｏｎ ｃａｂｌｅ ｔｒａｎｓｍｉｓｓｉｏｎ １ｉｎｅ ｍｏｄｅｌ ｏｆ ｄｉｓｔｒｉｂｕｔｅｄ ｐａｒａｍｅｔｅｒ，ｓｅｖｅｒａｌ ｓｉｍｕｌａｔｉｏｎ ｍｏｄｅｌｓ ｏｆ ｔｈｅ ｃｏｍｍｏｎ ｃａｂｌｅ ａｒｅ ｅｓｔａｂｌｉｓｈｅｄ ｂｙ Ｑ３Ｄ ｓｏｆｔｗａｒｅ，ｔｏ ｌａｓｔｌｙ ａｎｄ ｓｉｍｐｌｙ ｅｘｔｒａｃｔ ｔｈｅ ｄｉｓｔｒｉｂｕｔｉｏｎ ｐａｒａｍｅ— ｔｅｒｓ． Ｋｅｙ Ｗｏｒｄｓ ｔｒａｎｓｍｉｓｓｉｏｎ ｌｉｎｅ，ｄｉｓｔｒｉｂｕｔｉｏｎ ｐａｒａｍｅｔｅｒｓ，ｓｉｍｕｌａｔｉｏｎ Ｃｌａｓｓ Ｎｕｍｂｅｒ ＴＰ３】
１ 引言 ２均匀传输线的数学模型 ＰＷＭ逆变器在采用长线电缆传输驱动异步 电动机时，由于长电缆的分布特性ＰＷＭ脉冲波电 压经电缆传输在电机端子上产生反射，引起电机端 子过电压，增加电机绕组的电压应力，缩短了绕组 绝缘寿命［１－４］。为抑制过电压，采用有源滤波或无 源滤波等技术都需要得到电缆的分布参数。分布 参数的提取一般采用实验的方法提取，文献Ｅｓ３通 过传输线终端开路和短路的条件下在起端测试确 定了电缆的分布参数，但是在电缆长度较长时不便 实验布置，参数提取也较为复杂。文献Ｅ６－１提出的 方法虽然比较简单，但得到的结果精度较低。 本文分析传输线原理，介绍了电缆传输线常见 分布参数模型；利用Ａｎｓｏｆｔ Ｑ３Ｄ软件建立了几种 常见的电缆布局模型并进行仿真计算，提取了电缆 的分布参数。 由于均匀传输线的各电路参数均匀地分布于 传输线的全线上，因而其电压和电流既是时间ｔ的 函数，也是空间ｚ的函数。即均匀传输线的电压和 电流方程是含有两个变量ｔ和ｚ的偏微分方程。 传输线上传输的电信号除了存在时间和空间 的变化之外，当传输线末端接的负载不匹配时还有 驻波分布，单根电缆的传输线模型如图１所示。
图１均匀传输线电路模型 根据基尔霍夫定律可得如图１所示电路模型 的电压、电流关系如式１所示，即传输线的电报方
收稿日期：２０１４年９月１７日，修回日期：２０１４年１Ｏ月３１日 作者简介：吴文力，男，硕士，工程师，研究方向：电力系统电磁兼容。李建轩，男，硕士，工程师，研究方向：舰船电磁兼 容工程、试验、标准化等。胡希岩，男，助理工程师，研究方向：舰船总体标准化。 ７２ 吴文力等：电缆传输线参数提取仿真研究 总第２４９期 根据计算结果可知，在品字形布局时电缆间的 电容最大，但电感最小；间隔２倍电缆直径布局时 电容最小，但电感最大。从电磁场原理分析这是因 为增大电缆间距，增大了耦合距离，减小了耦合电 容；增大电缆间距，增大了电流回路从而增大了回 路电感。 建立模型后可以快速算出电力电缆单位长度 的传输线参数，将上述四种计算结果与文献［１１３中 改进实验方法得到的结果相比，在数量级上保持了 一致，一定程度上验证了该仿真方法的有效性。
４ 结语 本文分析传输线原理，介绍了电缆传输线常见 分布参数模型；利用商业软件Ａｎｓｏｆｔ Ｑ３Ｄ建立了 几种常见的电缆布局模型并进行仿真计算，快速、 简便地提取了电缆的分布参数。该仿真计算方法 可为长电缆传输滤波设计、电力电缆通信等的传输 线参数提取提供验证和支撑。
