通风空调工程施工方案一、主要分项工程施工方法：（一）、风管系统制作安装1、镀锌钢板法兰连接风管的制作安装工艺流程：下料→倒角→压口→组装→成型→铆接法兰→按系统编号→运至现场→确定标高→制作吊架→设置吊点→安装吊架→风管就位→找平找正技术要求：(1)空调送回风系统和通风系统采用镀锌钢板风道，法兰连接。
采用镀锌镙栓和螺母连接。
(2)风管道镀锌钢板厚度按《通风与空调工程施工质量验收规范》（GB50243-2002）要求进行，(3)风管连接板材拼接的咬口缝应错开，不得有十字型拼接缝。
(4)送排风、空调系统风管法兰的螺栓一及铆钉孔的孔距不大于150mm；正压送风法兰连接的螺栓一及铆钉孔的孔距不大于100mm；风管法兰的四角部位要设有螺栓。
(5)送排风、空调系统镀锌钢板风管边长大于800mm，管段长度大于1250mm或单边面积大于1.2m2，正压送风风管边长大于800mm，管段长度大于1250mm或单边面积大于1.0m2，均应采取加固措施。
风管的加固可采用楞筋、立筋、角钢（内外加固）、扁钢、加固及加固筋和管内支撑等形式。
其加固要符合工程质量验收规范的要求。
(6)风管与配件的咬口缝紧密、宽度一致，折角平直，圆弧应均匀，两端面平行。
风管无明显扭曲与翘角，表面平整，凹凸不大于10mm。
(7)风管外边长的允许偏差：当小于等于300mm时，为2mm；当大于300mm时，为3mm。
管口平面度的允许偏差为2mm，风管两条对角线长度之差不大于3mm。
(8)风管法兰的焊缝应熔合良好、饱满、无假焊和孔洞；法兰平面度的允许偏差为2mm，相同规格法兰的螺孔排列应一致，具有互换性。
(9)风管与法兰采用铆接连接，铆接要牢固，没有脱铆和漏铆情况；翻边平整、紧贴法兰，宽度一致，且不小于6mm；咬缝与四角处不应有开裂与孔洞。
(10)风管安装的位置、标高、走向应符合设计图纸要求，不得随意更改其有效截面积。
(11)在风管需要穿过封闭的防火、防爆的墙体或楼板时，要设预埋管或防护套管，钢板厚度不小于1.6mm。
空调设备安装技术交底
空调设备安装技术交底施工准备在进行设备安装前，需要准备好一系列机具和仪表，包括卷扬机、倒链、冲击钻、汽车吊、手电钻、扳手、麻绳、钢丝绳、卡环、钢丝绳夹、手压泵、钢丝钳、撬棍、角尺、钢直尺、卷尺、水平尺、水平仪、百分表、千分尺、塞尺、线坠、水准仪、经纬仪等。
同时，现场条件也需要满足一定的要求，如土建主体施工完毕、设备基础及预埋件的强度达到安装条件，安装前需要检查现场，确保具备足够的运输空间及场地，清理干净设备安装地点，要求无影响设备安装的障碍物及其他管道、设备设施等。
设备和主、辅材料已运至现场，安装所需机具已准备齐全，且有安装前检测用的场地、水源和电源。
施工工艺设备安装的工艺流程主要包括设备基础验收、设备开箱检查、设备运输及转运、设备安装和检查验收。
设备基础验收和放线是其中的重要环节，需要根据设计图纸、产品说明书或设备实物，对设备基础进行全面检查，坐标、标高及尺寸应符合设备安装要求。
设备基础的位置、几何尺寸和混凝土强度、质量应符合设计规定，应有监理单位和安装单位的相关验收资料。
设备基础表面和地脚螺栓预留孔中的杂物、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好。
设备安装前应在基础表面铲出麻面，以使二次浇筑的混凝土或水泥能与基础紧密结合；放置垫铁部位的表面应凿平。
设备就位前，按施工图和建筑物的轴线或边缘线及标高线，划出安装基准线；确定设备找正、调平的定位基准面、线或点。
设备开箱检查验收也是重要的环节，需要在设备供货商代表、业主代表、监理工程师和设备安装施工单位验收人员共同参与的情况下进行。
设备开箱前应检查箱号、箱数及包装情况，包装有无损坏和受潮。
设备开箱后应根据设计图纸、设备装箱单，认真核对设备名称、型号、机号、传动方式；叶轮、机壳和其他部位的主要尺寸；叶轮旋转方向和进出风口的位置、方向等是否符合设计要求，并做好检查记录。
同时需要核对设备技术文件、资料（如产品说明书、合格证、随机清单、设备技术文件等）、备件及专用工具是否齐全，并妥善保管。
003-风管、空调水管保温技术交底
技术交底书1.管道2.防锈漆3.橡塑管壳4.专用胶带4 3 2 1温厚度与管道规格不符的现象。
而在板材使用时，就容易混淆不同规格大管道保温层的厚度。
使用厚了是种浪费，使用薄了就达不到保温要求，严重的会出现结露现象。
防治措施：在技术交底中要详细的分清每种管道的保温层厚度，列出表格以免混淆，把表格贴在活动支架上，放在保温施工现场，使得施工人员能做到随时核对保温材料的规格，同时也便于项目管理人员的随时检查。
2)穿墙套管歪斜实际施工中由于土建主的内隔墙施工基本上与水管的安装同步，没有预留洞，因此在安装水管时要提前根据图纸安装上穿墙套管。
但套管的长度、大小较难定出，同时在土建施工时又容易将套管放偏或推出隔墙，致使保温层不能穿过墙体，起不到保温的作用。
防治措施：套管一般是直接采用施工中的管道切割制作，根据图纸墙体厚度和抹灰厚度定出套管长度。
真正做到与墙体平齐不现实，极易被抹灰抹死，所以每侧要超出墙面5mm。
套管大小要根据管道外径和保温层厚度选用，以保温层能顺利穿过套管为准。
为防止套管歪斜，要在土建墙体施工前用多根楔型木条把套管支撑起来，固定在管道上，塞木条时必须保证套管与管道同心。
同时在墙体施工时要反复检查，防止套管被破坏。
保温施工时再将木条卸下来，同时将保温层穿过套管，决不准许在套管处偷工减料。
三、风管保温1、玻璃棉保温工艺流程2、工艺过程（1）首先将风管表面擦拭干净，擦去表面的灰尘和积水并使其干燥。
（2）粘接保温钉①保温厚度为40mm，选用60mm长的铝制保温钉。
②将401胶分别涂抹在风管外壁和保温钉的粘结面上，稍候片刻待其微干后将其粘上。
③保温钉的粘结密度为：风管侧面8只/m2、下面12只/m2，上面4只/m2。
钉与钉间距不大于450mm，距风管边缘不大于75mm。
④粘钉24h后，轻轻用力拉扯保温钉，不松动脱落时，方可铺覆保温材料。
3、裁剪铝箔玻璃棉板。
通风与空调施工技术交底
技术交底书XXXX6XX19-02-XX—XX-0 第页/共页保存部门: 保管人：保存期:3年通风及空调施工技术要求为了保证施工质量,各施工班组要严格按施工规范要求、设计要求进行施工。
一、风管的加工制作1、认真核对施工图纸，确定风管的规格、长度、板材厚度进行加工制作。
2、矩形风管镀锌钢板选用规格、法兰规格及螺丝如下表3、排烟风管板材厚度规格加大一级。
4、风管板材拼接的咬口缝应错开，不得有十字型拼接缝。
5、风管法兰的螺栓及铆钉空的孔距不得大于150mm，矩形风管法兰的四角部位应设置螺孔。
6、矩形风管边长大于630mm、保温风管边长大于800mm且管段长度大于1250mm时应采取加固措施.加固框与风管的铆接应牢固、间距应均匀，不应大于220mm。
7、风管外径或外边长的允许偏差：当小于或等于300mm时，为2mm；当大于300mm时，为3mm；管口平面度的允许偏差为2mm，矩形风管两条对角线不应大于3mm。
8、风管法兰的焊缝应熔合良好、饱满，无假焊和孔洞；法兰平面度的允许偏差为2mm。
9、风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象;10、翻边应平整、紧贴法兰，其宽度应一致,且不应小于6mm；咬缝与四角处不应有开裂与孔洞。
11、风管与法兰采用焊接连接时，风管端面不得高于法兰接口平面.12、与风管连接的柔性短管长度一般为150~300mm，连接牢固严密，进气口比出气口要紧些。
13、连接法兰的螺栓应均匀拧紧,其螺母在同一侧。
14、风口尺寸允许偏差mm二、风管系统安装1、风管安装严格按施工图纸中的标高要求、位置进行安装,并及时进行核对，发现标高有冲突的地方及时上报.2、风管支吊架规格3、垂直安装的风管支吊架的间距不大于4米，至少有两个固定点。
4、消声器、静压箱单独设置支吊架,不得让风管承担其重量。
5、支吊架不宜设置在风口、阀门、检查门及自动机构处、且相距风口等位置不小于200mm.距风管端部的距离不应大于400mm,6、水平管长度大于20米时，需设置固定点防止摆动，每个系统不少于1个固定点。
空调凝结水技术交底
1.3.2、所有立管的垂直度必须满足规范的要求，偏差不得大于3mm。
1.4应注意的安全问题；
1.4.1、进入现场必须戴好安全帽，并系好安全带，
1.4.2、在焊接作业时，佩戴相应的焊工护具
1.4.3、在焊接前将施工作业周围的可燃物，清楚干净，再进行焊接作业
1.4.4、不得穿拖鞋进入现场。
1.4.54.6、使用机电设备、机具前应检查确认性能良好，电机机具的漏电保护灵敏有效。不得“带病”运转。
1.5成品保护
1.3.1、管端口必须封堵完好，防止杂物进入套管内。
1.3.2、管道安装完成后用PVC薄膜将管道进行缠绕，防止土建在抹灰、喷浆时污染管道。

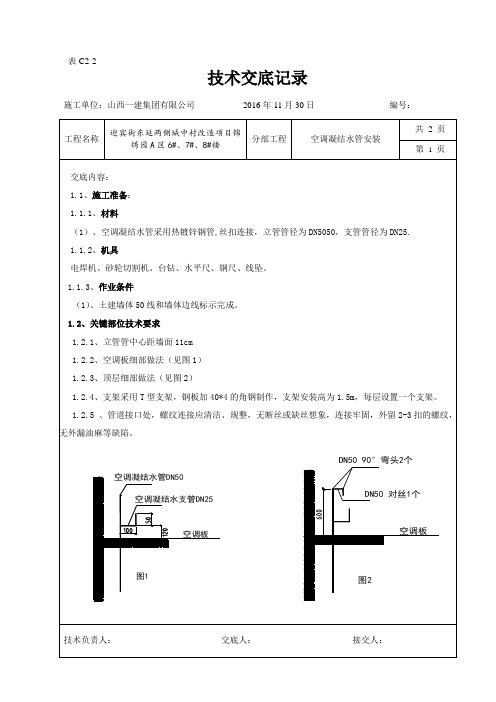

交底内容：
1.1、施工准备：
1.1.1、材料
（1）、空调凝结水管采用热镀锌钢管,丝扣连接，立管管径为DN5050，支管管径为DN25.
1.1.2、机具
电焊机、砂轮切割机、台钻、水平尺、钢尺、线坠。
1.1.3、作业条件
（1）、土建墙体50线和墙体边线标示完成。
1.2、关键部位技术要求
1.2.1、立管管中心距墙面11cm
1.2.2、空调板细部做法（见图1）
1.2.3、顶层细部做法（见图2）
1.2.4、支架采用T型支架，钢板加40*4的角钢制作，支架安装高为1.5m，每层设置一个支架。
1.2.5、管道接口处，螺纹连接应清洁、规整，无断丝或缺丝想象，连接牢固，外留2-3扣的螺纹，无外漏油麻等缺陷。
1.3需要注意的质量要求
配管技术交底
配管技术交底一、工程概述本次配管工程涵盖了建筑物内部的电气配管、给排水配管以及暖通空调配管等多个系统。
配管工作的质量将直接影响到整个建筑物的使用功能和安全性，因此必须严格按照设计要求和施工规范进行操作。
二、施工准备1、技术准备施工人员应熟悉施工图纸，了解设计意图和相关技术要求。
进行技术交底，确保施工人员掌握施工工艺和质量标准。
2、材料准备根据设计要求，准备好各类管材、管件、阀门等材料，并确保其质量合格。
管材应无裂缝、砂眼、变形等缺陷，管件应无损坏、变形等问题。
3、工具准备配备必要的施工工具，如弯管器、套丝机、切割机、电焊机等，并确保其性能良好。
测量工具如卷尺、水平仪、直角尺等应经过校验，精度符合要求。
三、电气配管1、电线管敷设电线管应敷设在墙内、楼板内或吊顶内，敷设路径应符合设计要求。
暗敷的电线管应与土建施工密切配合，做好预留、预埋工作。
电线管的弯曲半径不应小于管外径的 6 倍，当埋设于地下或混凝土内时，弯曲半径不应小于管外径的 10 倍。
电线管的连接应采用管箍连接或套接紧定式连接，连接处应密封良好，防止渗漏。
2、线槽敷设线槽应安装牢固，横平竖直，其固定点间距不应大于 2m。
线槽的接口应平整，接缝处应紧密平直，无扭曲变形。
线槽内的电线应排列整齐，无绞拧现象，电线的截面积不应超过线槽截面积的 40%。
四、给排水配管1、给水管敷设给水管应采用热熔连接或卡压连接，连接应牢固、密封良好。
给水管的敷设应符合设计要求，尽量避免穿越伸缩缝、沉降缝等部位。
当给水管必须穿越伸缩缝、沉降缝时，应采取相应的补偿措施。
给水管安装完毕后，应进行水压试验，试验压力应符合设计要求。
2、排水管敷设排水管应采用承插连接或粘接连接，连接处应密封良好。
排水管道的坡度应符合设计要求，严禁无坡或倒坡现象。
排水立管应每隔一层设置一个检查口，检查口中心距地面高度为1m。
排水管道安装完毕后，应进行通球试验和通水试验，确保排水畅通。
五、暖通空调配管1、风管制作与安装风管的制作应符合设计要求和相关规范的规定，板材的拼接应采用咬口连接或铆接。
空调水管施工方案(3篇)
第1篇一、项目概述随着我国经济的快速发展，空调系统在建筑中的应用越来越广泛。
空调水管作为空调系统的重要组成部分，其施工质量直接影响到空调系统的正常运行和使用效果。
本方案旨在为空调水管施工提供一套科学、合理、可行的施工方案，确保施工质量，提高工程效率。
二、施工准备1. 工程资料准备（1）设计图纸：包括空调水管布置图、管道系统图、设备清单等。
（2）施工图纸：根据设计图纸进行深化设计，编制施工图纸。
（3）施工方案：根据设计图纸和现场实际情况，编制详细的施工方案。
2. 材料设备准备（1）管道材料：根据设计要求，准备相应的管道材料，如镀锌钢管、不锈钢管、铝塑复合管等。
（2）管道配件：三通、弯头、阀门、过滤器、伸缩器等。
（3）工具设备：扳手、锯子、卷尺、水平尺、焊接设备等。
3. 人员准备（1）施工队伍：组织具有丰富经验的施工队伍，包括管道工、焊工、电工等。
（2）技术交底：对施工人员进行技术交底，确保施工人员了解施工方案和操作规程。
三、施工流程1. 施工测量（1）根据设计图纸，确定管道走向和位置。
（2）利用全站仪、水准仪等测量工具，对管道进行定位。
2. 管道安装（1）管道下料：根据管道长度、弯头、三通等要求，对管道进行下料。
（2）管道连接：采用焊接、法兰连接等方式，将管道连接成管道系统。
（3）管道试压：对管道系统进行试压，检查管道是否有泄漏现象。
3. 设备安装（1）安装空调机组：按照设计要求，将空调机组安装在指定位置。
（2）安装阀门、过滤器、伸缩器等设备：按照设计要求，将设备安装在管道系统中。
4. 系统调试（1）调试空调机组：检查空调机组运行情况，确保机组运行正常。
（2）调试管道系统：检查管道系统运行情况，确保管道系统无泄漏、无振动、无噪音。
四、施工要点1. 管道定位（1）管道定位前，应先进行测量放线，确保管道走向符合设计要求。
（2）管道定位时，应注意管道与其他设备的距离，避免管道与其他设备发生碰撞。
2. 管道连接（1）管道连接前，应检查管道材质、尺寸、坡度等是否符合要求。
空调水管道技术交底
技术交底工程名称 分部工程 建筑给水排水及采暖工程分项工程名称：室内采暖及散热器安装A部分潍坊市有关规定1安装管道应有坡度，如无设计要求，应符合下列规定：a热水采暖和热水供应管道及汽水同向流动的蒸汽和凝结水管道，坡度一般为0.003，但不得小于0.002。
b汽水逆向流动的蒸汽管道，坡度不得小于0.005。
2 管道从门窗或其它洞口、梁、拄、墙垛等处绕过，其转向处如高于或底于管道水平走向，其最高点或最底点应分别安装排汽和泄水装置。
暖气干管末端应设置自动排汽装置。
排汽口应通过管道引至附近水池或引至室外。
具体做法参照LN90N93-2。
3 管道穿过墙壁和楼板，应设置钢制套管，安装在楼板内的套管，其顶部应高出地面20mm，卫生间30mm，底部应与楼板底面相平，安装在墙壁内的套管，其两端应与饰面相平。
套管内用油麻填塞。
管道沿37墙变24墙敷设时，宜采用LN90N92 47页的做法。
4 安装管径小于或等于32mm不保温的采暖双立管道，两管中心距离为80mm，允许偏差5mm。
送水或送汽管应置于面向的右侧。
5 采暖管道的安装，管径小于或等于32mm宜采用螺纹连接；管径大于32mm宜采用焊接或法兰连接，法兰的成点、衬垫应采用石棉制品。
6 采暖管道的转弯处应采用煨制弯，不准使用冲压弯头，对于安装确有困难的自然转弯处且管径D≥125mm时可采用与管子同径同壁厚的冲压弯头，但弯头两边必须设固定支架。
7 干管变径应采用偏心大小头。
蒸汽采暖管道应使管低平齐，热水采暖管道应使管顶平齐，以利泄水和放空。
变径应尽量采用异径管（大小头），如现场自制时，管径≥70mm时长度应为300mm；管径≤50mm时长度应为200mm。
8 方形钢管伸缩器，宜用整根管弯制而成。
如需接口，其焊口应设在垂直壁的中间。
安装伸缩器前应做预拉伸。
方形伸缩器水平安装，应与管道坡度一致，垂直安装，应有泄水、排汽装置。
9 伸缩器的安装位置，应按设计注明位置。
如设计无要求：1. 方形、套筒型和波纹形应安装在两端固定点中间或介质流动方向的后半部。
