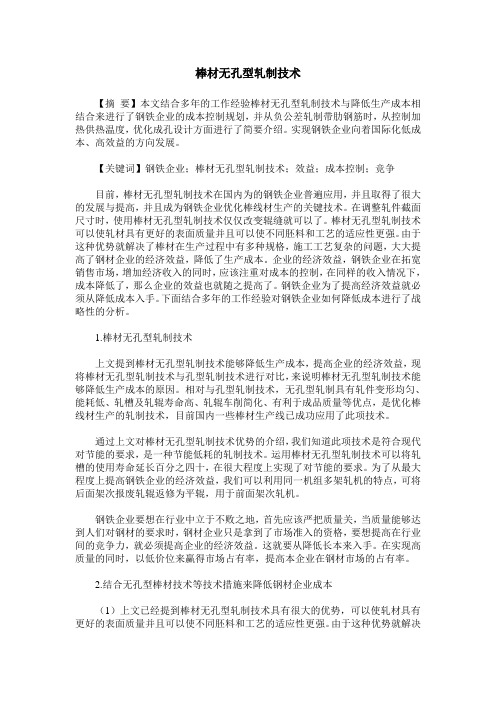

棒材无孔型轧制技术【摘要】本文结合多年的工作经验棒材无孔型轧制技术与降低生产成本相结合来进行了钢铁企业的成本控制规划，并从负公差轧制带肋钢筋时，从控制加热供热温度，优化成孔设计方面进行了简要介绍。
实现钢铁企业向着国际化低成本、高效益的方向发展。
【关键词】钢铁企业；棒材无孔型轧制技术；效益；成本控制；竞争目前，棒材无孔型轧制技术在国内为的钢铁企业普遍应用，并且取得了很大的发展与提高，并且成为钢铁企业优化棒线材生产的关键技术。
在调整轧件截面尺寸时，使用棒材无孔型轧制技术仅仅改变辊缝就可以了。
棒材无孔型轧制技术可以使轧材具有更好的表面质量并且可以使不同胚料和工艺的适应性更强。
由于这种优势就解决了棒材在生产过程中有多种规格，施工工艺复杂的问题，大大提高了钢材企业的经济效益，降低了生产成本。
企业的经济效益，钢铁企业在拓宽销售市场，增加经济收入的同时，应该注重对成本的控制，在同样的收入情况下，成本降低了，那么企业的效益也就随之提高了。
钢铁企业为了提高经济效益就必须从降低成本入手。
下面结合多年的工作经验对钢铁企业如何降低成本进行了战略性的分析。
1.棒材无孔型轧制技术上文提到棒材无孔型轧制技术能够降低生产成本，提高企业的经济效益，现将棒材无孔型轧制技术与孔型轧制技术进行对比，来说明棒材无孔型轧制技术能够降低生产成本的原因。
相对与孔型轧制技术，无孔型轧制具有轧件变形均匀、能耗低、轧槽及轧辊寿命高、轧辊车削简化、有利于成品质量等优点，是优化棒线材生产的轧制技术，目前国内一些棒材生产线已成功应用了此项技术。
通过上文对棒材无孔型轧制技术优势的介绍，我们知道此项技术是符合现代对节能的要求，是一种节能低耗的轧制技术。
运用棒材无孔型轧制技术可以将轧槽的使用寿命延长百分之四十，在很大程度上实现了对节能的要求。
为了从最大程度上提高钢铁企业的经济效益，我们可以利用同一机组多架轧机的特点，可将后面架次报废轧辊返修为平辊，用于前面架次轧机。
51钢铁PPT-型钢孔型设计基本知识
b. 提高孔型共用性
c. 减少轧槽的刻入深度，提高轧辊强度
a. 切槽浅
d. 简化轧机调整 e. 使辊环或者上下辊之间不摩擦
好处
b. 重车次数多 c. 调整量大
辊缝的确定
大辊缝
辊缝S≥弹跳值+调整值+磨损量
辊缝与轧辊直径D有这密切的关系
不利
a. 轧制不稳地
b. 影响轧件尺 寸和形状
大中型轧机
辊缝尺寸（㎜）
➢断面孔型设计程序及基本原则
将选择孔型系统、分配道次延伸率、确定轧制道 次、计算孔型尺寸、验算、画孔型图等一系列工作称 为断面孔型设计
孔型设计基本原则
•选择合理的孔型系统 •利用钢的高温塑性，把变形量和不均匀变形集中在前 几道，顺轧制道次减少变形量 •轧件在孔型中的状态要稳定 •生产多品种时要尽量考虑孔型的共用性
务
轧辊辅件设计 导卫及诱导装置的设计
孔 型
低
便 于
便 于
注：孔型设计时，必须考虑各轧
设 计 的
优高 成
操
调 钢车间设备的性能及其布置。机械
质产 本
作
整 地将与轧钢车间的孔型设计搬到另
要
一车间往往时要失败的，另外，由
求
于机型设计目前正处于经验设计阶
段，孔型设计的合理与否取决于型
钢设计工作者的经验水平。
➢2. 孔型设计程序及基本原则
孔型设计基本条件储备 选择合理的孔型系统 总轧制道次数的确定 各道次变形量的分配
确定轧件的断面形状和尺寸
轧辊附件设计 进行校核 绘制配辊图
确定孔型的形状和尺寸
1.
孔
1. 产品的技术条件
型
设
计
基 本
孔型设计

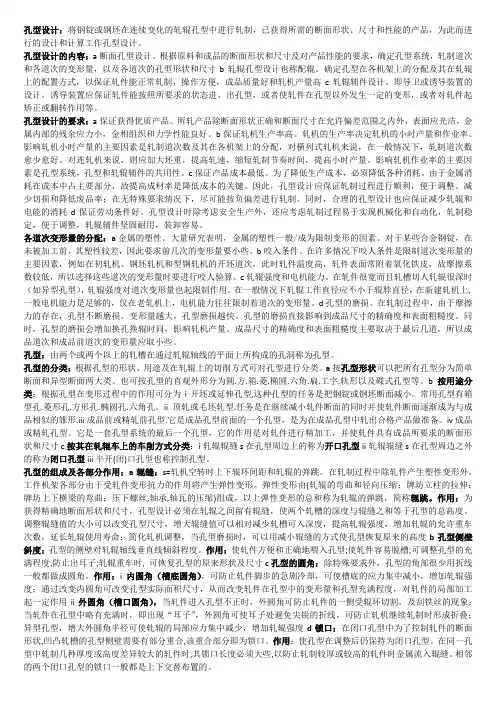

孔型设计：将钢锭或钢坯在连续变化的轧辊孔型中进行轧制，已获得所需的断面形状、尺寸和性能的产品，为此而进行的设计和计算工作孔型设计。
