(完整版)小区加压泵站远程监控系统
二次供水远程监控系统
二次供水远程监控系统目录1.概述 (5)2.设计目标 (5)3.总体架构 (6)3.1软件系统结构 (6)3.2硬件系统结构 (8)4.数据标准化及采集设计 (8)4.1数据管理理念 (8)4.2数据梳理 (9)4.3数据的采集和接入 (9)4.4数据标准化 (9)5.数据处理设计 (10)5.1数据抽取 (10)5.2数据校核 (11)5.3数据存储 (12)6.系统功能设计 (13)6.1实时监控 (13)6.1.1 GIS应用 (14)6.1.2 综合监控 (15)6.1.3 工艺图 (18)6.1.4 视频监控 (18)6.2预警报警 (19)6.3历史数据查询 (20)6.4统计分析 (21)6.5基础信息管理 (22)6.6远程控制 (22)6.6.1指令发送 (22)6.6.2操作日志 (23)6.7移动应用功能设计 (23)7.系统效益及优势 (24)7.1系统效益 (24)7.2系统优势 (25)7.3系统缺陷 (26)表目录图 1 GIS应用界面..................... 错误!未定义书签。
图 2 综合监控界面..................... 错误!未定义书签。
图 3 工艺图界面....................... 错误!未定义书签。
图 4 告警监测界面..................... 错误!未定义书签。
图 5 历史数据界面..................... 错误!未定义书签。
图 6 二次供水APP界面................. 错误!未定义书签。
1.概述作为城镇供水系统的“最后一公里”，二次供水设施解决了中高层建筑的供水问题，但目前存在着跑冒滴漏严重、供水服务不规范、水质二次污染风险高等问题，目前已成为影响城镇居民饮用水安全的薄弱环节，群众反映强烈。
为此，住房城乡建设部、国家发展改革委、公安部、国家卫生计生委联合下发通知，明确不符合要求二次供水设施改造完成时限，并鼓励供水企业承担二次供水设施运行维护，真正实现“从源头到龙头”的全过程统一管理。
排水泵站scada系统泵站远程数据采集与监控系统
GPRS模块
主控制器 分控制器 分控制器 分控制器
现场安装
水泵启动柜
启动4台水泵
测控终端
控制： 4台水泵 1台格栅机 2路视频
北戴河排污泵站合理选配外围设备根据要求选配下列设备： 水位计 摄象机及控制云台 流量计 考勤机 红外报警器 有害气体报警器 ……
摄象机 水位计
测控终端 – 模块化设计
使用光纤可 传各种数据 及视频。
光猫
光纤
交换机
视频服务器 串口网口转换器
摄象机 摄象机
主控制器
分控制器 分控制器 分控制器
测控终端 – 模块化设计
使用GPRS时只能传输 监控数据。
主控制器负责管理泵站 数据、优化水泵运行、 切换手动、自动、远程 控制模式。
每个分控制器控制一台 水泵或格栅机，控制每 台水泵投入或退出运行。
流量计
使用效果
以北戴河泵站管理处为例： 该设备安全稳定运行一年。 每个站节省人员9名，共7个泵站。 北戴河泵站管理处因引入科技管理手段，被
上级主管部门评为年度先进单位。 秦皇岛开发区、廊坊开发区等同行前来学习
先进经验，年底前，也实施了“排水泵站智 能监控系统”。
泵站数字化是行业发展之方向！
让科技为我们服务，实现政府提出的“三年上水平”的发展目标
谢谢大家！
泵站测控终端安装在泵站水泵启动柜旁接入控制输出信号测控终端模块化设计交换机视频服务器串口网口转换器摄象机摄象机主控制器分控制器分控制器分控制器使用光纤可传各种数据及视频
排水泵站scada系统
唐山平升电子技术开发有限公司
0315 - 3858021
目前泵站管理存在的问题
泵站管理处 监控中心
远程水泵监控短信报警系统
远程水泵监控短信报警系统一、前言随着信息技术的不断发展以及智能化联网的需求日趋的迫切，越来越多的设备可以实现互联监控，远程监控，排水泵站监控系统适用于城市、楼宇、机房等的排水泵站的远程监控及管理。
泵站管理人员可以在泵站管理处的监控中心远程监测站内水池水位、提升泵组工作状态、出站流量、池内有害气体浓度等；支持手动控制、自动控制泵的启停，远程发送报警信号等。
二、系统组成远程水泵监控系统主要由远程监控中心、通信平台、泵站远程测控终端及短信报警设备等组成。
该系统能够对水泵机房进行远程的管理，防止水泵空运行，水池溢水等事故的发生，一旦水泵房出现溢水漏水等情况，将及时发出报警信息到监控中心。
三、通信平台通信平台常用两种，一是有线通信：每个加压泵站与管理处之间租用光纤通信，调度中心、泵站监控中心、各职能部门之间通过局域网通信，该通信平台可传输连续图像。
二是无线通信：每个加压泵站与调度中心之间通过GPRS无线网络通信，调度中心、泵站监控中心、各职能部门之间通过局域网通信。
四、泵站远程监控终端的功能特点1. 支持水泵启动设备手动控制、自动控制、远程控制排水泵的启停，支持远程切换控制模式。
2. 支持采用现场工业以太网通信，支持光纤通信、支持GPRS无线通信。
光纤通信时支持图像监控。
3. 现场显示测控设备的工作状态、显示每台水泵的工作电压、电流、显示水池水位。
4.现场键盘读取、修改、设置测控终端的工作参数。
5.定时存储现场监控信息，以备查询。
6.告警主动上报，如：液位超限告警、水泵工作状态变化、电流电压超限、市电断电报警等告警。
7.支持远程设置、修改终端的工作参数，实现远程维护终端设备。
8.测控终端被安装在排水泵站，监测水池液位。
五、主要监控设备及其参数1、定位漏水控制器可用于对水池水位的监控，其自带的漏水控制线可以任意定制长度并确定水位在绳子的位置，从而确定水位的高低。
电源：DC 9-15V感应线：TraceTek感应线以及同类型漏水应用线精确度：漏水感应袭来长度0.5%±0.5米存储温度：-40摄氏度到60摄氏度工作温度：-20摄氏度到50摄氏度工作环境湿度：5%-95%（无冷凝）继电器：输出端最大3A2、短息报警器用于远程报警使用，需要外加一个SIM卡，可以通过短信发出报警信号，并且可以输出开关量对相关的设备进行一个控制。
水泵远程监控
水泵远程监控摘要：水泵是水处理和灌溉系统中不可或缺的组件之一。
为了实现高效和可靠的水泵操作，远程监控系统成为了必要的解决方案。
本文将探讨水泵远程监控系统的原理、功能、应用以及优点。
第一部分：介绍水泵是将水从一个地方转移到另一个地方的设备。
在许多领域中，如农业、工业和建筑等，水泵起着至关重要的作用。
然而，传统的水泵系统往往存在一些问题，如运行效率低、故障难以检测和修复等。
为了解决这些问题，水泵远程监控系统应运而生。
第二部分：远程监控系统的原理水泵远程监控系统基于物联网技术，通过传感器和网络连接，实现了对水泵状态的实时监测和控制。
系统由以下几个核心组件组成：1. 传感器：安装在水泵上的传感器可以测量各种参数，如流量、温度、压力等。
这些传感器将收集到的数据发送给中央控制器。
2. 中央控制器：中央控制器接收传感器发送的数据，并将其存储在数据库中。
它还负责监控水泵的运行状态，并可以发送告警通知。
3. 网络连接：水泵远程监控系统使用互联网连接传感器和中央控制器。
这样，无论用户在哪里，都可以通过手机、电脑或其他设备实时监控水泵的状态。
4. 软件平台：用户可以通过软件平台访问水泵远程监控系统。
该平台可以提供实时数据、历史数据和报表，方便用户对水泵运行情况进行分析和优化。
第三部分：远程监控系统的功能水泵远程监控系统具有许多功能，可以大大提高水泵操作的效率和可靠性。
1. 实时监测：系统可以实时监测水泵的各种参数，如流量、温度和压力等。
用户可以随时了解水泵的运行情况，并及时采取相应的措施。
2. 告警通知：当水泵出现异常情况时，系统可以及时发送告警通知给用户，以便用户能够及时处理故障。
3. 数据分析：系统可以将水泵的历史数据存储和分析。
通过对数据的分析，用户可以了解水泵的运行趋势，并进行优化和改进。
4. 远程控制：用户可以通过远程监控系统控制水泵的启停、调节流量等操作。
这大大方便了操作人员，并减少了人工干预的需要。
第四部分：远程监控系统的应用水泵远程监控系统适用于各种应用场景。
供水泵站监控调度系统方案(通用版)
供水泵站监控调度系统方案杭州山科电子技术开发有限公司2009-10-15目录一、项目概况 (3)二、系统功能特性 (4)三、项目系统设计 (5)1、系统结构 (5)2、现场端设计及设备特色 (6)3．中心端软件功能特色 (7)四、项目实施方案 (9)五、系统建设成本预算 (10)附件一、泵站相关采集量和采集设备一览 (11)一、项目概况二次供水泵房是保证城镇居民、办公楼等生活用水不可缺少的核心设施。
随着经济不断发展，城市化进程的不断加快，城市建设中高层住宅也在快速增加，二次供水设施的建设和管理问题日渐突出。
目前城市的二次供水泵房多由用水方建设管理，管理比较松散，存在问题较多。
主要在供水安全方面，由于没有远程监控，无法在第一时间监控到泵房内部情况，如：在泵房内乱放物品引起的水质污染、各种原因造成的漏水、通过泵房恶意偷水等，最严重的问题是管网的供水压力得不到高质量的保障，而且泵房设备的运行和用电也得不到最优化，不符合国家提倡的节能减排政策。
随着构建和谐社会的逐步推进，二次供水泵房的专业化管理问题已经在全国范围内得到各级政府的高度重视。
为了改变目前的管理状态，解决三不管问题，实现二次供水泵房的专业化管理，浙江省根据国务院发文的《城市供水条例》和《浙江省城市供水管理办法》的相关法规和规定，制定了《浙江省城市高层住宅二次供水设施建设管理指导意见》，明确了二次供水设施及其管理全部要由供水企业接管，以及供水泵房的建设规划要求。
由于目前泵房多由用水方建设，控制方案不一，经过我们多年对供水行业的经验积累，同时对杭州、绍兴、温州、常州、南京、镇江等地的调研，发现泵房控制设备有国内、国外各种厂商的各种设备，控制点和控制类型也多种多样，也基本上没有远程监控管理的软件系统平台，同时也存在前面所述的问题。
另一方面，物业花在泵房运行的电费每年平均高达2到3万元，泵房值班技工的人工成本每年平均也要3万元左右。
改由供水企业接管后，如果对泵房的管理还停留在现状上，供水企业将付出很大的管理成本。
基于蓝牙技术的小区供水设备远程监控系统.
近年来我国城市发展建设速度加快，小区的规模越来越大，生活供水设备作为物业的重要组成部分也越来越庞大、分散。
随着最近计算机网络技术的飞速发展，各种自来水管理系统应运而生。
图1所示的系统是未来城市自来水管理的一个发展方向，但各小区的生活供水设备管理水平还相对落后，所以加强对现有生活供水设备的信息化建设与改造具有重要意义。
1系统主要功能和特点本文旨在利用计算机信息技术、通信技术和自动控制技术，使得物业公司能在办公室内对小区生活供水设备的主要运行参数、管网信息及设备运行状况进行动态监测、实时调度和控制，从而实现自动化信息管理。
图2为小区生活供水设备远程监控系统的原理图。
系统具有如下功能和特点：(1可同时监控多个泵房设备的运行情况，可足不出户第一时间巡查水泵设备。

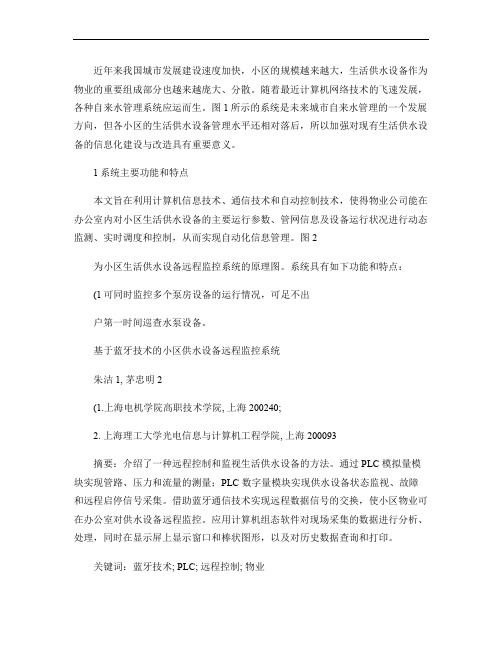

基于蓝牙技术的小区供水设备远程监控系统朱洁1, 茅忠明2(1.上海电机学院高职技术学院, 上海200240;2. 上海理工大学光电信息与计算机工程学院, 上海200093摘要：介绍了一种远程控制和监视生活供水设备的方法。
通过PLC 模拟量模块实现管路、压力和流量的测量；PLC 数字量模块实现供水设备状态监视、故障和远程启停信号采集。
借助蓝牙通信技术实现远程数据信号的交换，使小区物业可在办公室对供水设备远程监控。
应用计算机组态软件对现场采集的数据进行分析、处理，同时在显示屏上显示窗口和棒状图形，以及对历史数据查询和打印。
关键词：蓝牙技术; PLC; 远程控制; 物业中图分类号:TP393文献标识码:B文章编号：0258-7998(201103-0075-03Remote monitoring system over the residential quarter watersupply equipment based on bluetoothZhu Jie 1, Mao Zhongming 2(1.Schoolof Vocation Technology, Shanghai Dianji University, Shanghai 200240, China;2. School of Optical-Electrial and Computer Engineering, University of Shanghai for Science and Technology,Shanghai 200093, ChinaAbstract:This thesis introduces a method of remotely monitoring and controlling water supply systems in residential quarters. With the help of PLC simulation, the measure of the pipeline, pressure and flow rate are simulated. PLC digital module is em -ployed to monitor water supply system, and collect signals of failure and remote switching. Bluetooth technology is utilized to ex -change remote data signals, enabling real -estate staff to remotely monitor water supply system from their offices. Computer configu -ration software is applied to undertake the analysis and treatment of the data collected on the spot, and at the same time, the re -sult will be shown on the screen with graphs. In addition, the past records of data can be reviewed and printed.Key words:bluetooth; PLC; remote monitoring; propety(2能显示测量的压力、流量、水泵[1]运行数量、水泵运行频率等数据。
二次供水泵房远程监控系统的设计与实现
二次供水泵房远程监控系统的设计与实现魏巍【摘要】Nanjing Water Group Co. Ltd for the monitoring and management of city water supply pressure pump system. Booster pump room of the management personnel can in the dispatch center remote monitoring station by water pressure, water booster pump working state; support manual, automatic, remote control pressure pump group of start and stop; can through the MPLS-VPN network, with a graphical interface forms of monitoring station equipment operating parameters, to achieve unattended station.%南京水务集团有限公司针对城市供水系统中加压泵房进行监控及管理。
增压泵房的管理人员可以在调度中心远程监测泵房内的经出水压力、增压水泵的工作状态等；支持手动、自动、远程控制加压泵组的启停；可以通过MPLS-VPN网络，用图形界面的形式监视站内设备运行参数，实现泵站无人值守。
【期刊名称】《无线互联科技》【年(卷),期】2015(000)012【总页数】2页(P61-62)【关键词】数据采集;监控;VPN【作者】魏巍【作者单位】南京水务集团有限公司，江苏南京 210031【正文语种】中文二次供水泵房远程监控系统的设计与实现魏巍（南京水务集团有限公司，江苏南京210031）摘要：南京水务集团有限公司针对城市供水系统中加压泵房进行监控及管理。
(完整版)小区二次供水监控平台方案
二次供水数据监控中心项目技术方案XX有限公司技术方案1.项目概述1.1.项目背景////1.2.项目现状公司现有约 500 套增压设备和约 400 个泵房，分布在全市 340 余个小区。
增压设备分两种：叠压增压泵组和带水箱增压泵组；目前通信方式有两种：类型 1、无水箱设备通讯方式为 GPRS/CDMA 无线通信；类型 2、带水箱设备通讯方式为光纤有线通信；1.3.项目需求本项目所建平台总体目标用于我公司供水范围的二次供水设备的数据和图像的实时监控。
本次项目工作包括服务器机房及中控室建设（位于水司设备维护中心办公楼内），接入10套二次供水泵房数据（分散于5个住宅区）。
建设好的平台应易于修改，以适应设备、控制原理或二次增压泵站配置的变化。
系统主要包含二次增压设备实时数据、历史数据及曲线查询和报表打印等功能，通过集成、整合、汇总、显示、查询等方式提供二次增压监控必要的数据支撑和辅助分析服务，将有助于提高监控人员对数据的分析能力，进一步规范二次增压设备日常维护各项流程，确保供水系统安全、经济的合理运行。
具体需求如下：1.设备已安装于各二次增压泵房，按甲方提供的通讯协议1，通过GPRS/CDMA方式接收叠压设备的运行数据至二次供水数据监控中心的前置机，并将接收的数据写入中心数据存储服务器2.从中心数据存储服务器提取数据并实时在客户端展示各站点数据，软件接入二次供水设备能力大于800套；3.PLC操作控制前置机：使用工业组态软件，通过TCP/IP工业以太网协议读取西门子S7_300PLC数据并展示，能对现在增压设备进行控制及参数设置，同时要将数据写入中心数据存储服务器；4.视频客户端：显示各二次增压泵站现场图像；5.前置机和数据库放置在虚拟机中，同时实现协议1、协议2对站点的时钟、时段等设置。
各应用客户端和视频客户端为物理机；1.4.项目建设内容1.4.1.硬件安装调试主要工作内容（1）提供系统的二次设计工作（包括系统组成、布置图、设备选型；技术方案设计。
远程水泵控制系统方案(整理更新版)
远程水泵房监控系统方案目录一、前言 (4)1.1 系统概述 (4)1.2系统设计目标 (4)1.3系统建设要求 (5)二、系统实施 (5)2.1 硬件实施 (5)2.1.1 设备安装 (5)2.1.2 具体实施 (6)1、安装方式 (6)2、传输方式 (6)3、走线方式 (7)4、配电方式 (7)2.1.3 实施图 (8)3.1 软件实施 (8)3.1.1 建设目标 (8)3.1.2 具体实施 (9)1、系统功能列表 (9)2、系统操作介面 (10)三、产品选型 (22)3.1 水闸监控系统 (22)3.1.1高速智能球：诚丰 CFh6006W-R2707-24 (22)3.2 水闸水位测量系统 (23)3.2.1超声波水位计：烨立机电 YEH-Z型超声波物(液)位计 (23)1、产品简介 (23)2、产品安装介绍 (24)3、产品特点 (26)4、产品规格 (27)3.3 雨量计系统 (28)3.3.1无线自动雨量测量设备：JDZ02（05）-1型雨量传感器 (28)1、产品简介 (28)2、产品结构与基本工作原理................................................. 错误!未定义书签。
3、产品特点 (28)4、产品技术指标 (29)3.4视频/485传输服务器 (29)3.4.1视频服务器：海康威视：DS-6101HF-IP (29)1、产品概述 (29)2、产品特点 (29)3、产品说明 (30)4、产品规格 (30)3.4.2 485-TCP/IP传输设备：MPORT 5130 (31)1、产品概述 (31)2、产品特点 (32)3、产品说明 (33)4、产品规格 (34)三、系统拓朴图............................................................................................... 错误!未定义书签。
泵站自动化监控系统
泵站自动化监控系统泵站自动化监控系统是现代水利工程中的一项重要技术，它通过集成多种传感器、执行器和控制软件，实现对泵站的实时监控和管理。
该系统能够提高泵站的运行效率，降低维护成本，同时确保供水系统的安全可靠。
首先，泵站自动化监控系统的核心是中央控制单元，它负责接收来自各个传感器的数据，并根据预设的逻辑和算法进行处理。
这些传感器包括流量计、压力传感器、水位传感器等，它们分别监测泵站的流量、压力和水位等关键参数。
其次，系统通过执行器对泵站的运行状态进行控制。
例如，当水位传感器检测到水位超过预设值时，系统会自动启动或停止水泵，以保持水位在安全范围内。
同样，压力传感器也会根据压力变化调整水泵的运行速度，确保供水压力的稳定。
此外，泵站自动化监控系统还具备远程监控功能。
管理人员可以通过互联网或专用网络，实时查看泵站的运行状态，进行远程诊断和故障排除。
这大大提高了泵站的维护效率，减少了现场巡检的频率和成本。
系统还配备有数据记录和分析功能，能够长期存储泵站的运行数据，并通过数据分析软件进行分析，为泵站的优化运行和维护提供决策支持。
例如，通过分析流量和压力的历史数据，可以预测泵站的故障趋势，提前进行维护，避免因设备故障导致的供水中断。
最后，泵站自动化监控系统还具有良好的扩展性和兼容性，能够根据泵站的实际需求，增加新的传感器和执行器，或者与其他自动化系统集成，如水质监测系统、能源管理系统等，形成一个更加全面和高效的自动化监控网络。
综上所述，泵站自动化监控系统通过先进的技术手段，实现了对泵站的全面监控和管理，提高了供水系统的可靠性和经济性，是现代水利工程中不可或缺的一部分。
