数据中心机房建设方案
数据中心机房建设方案1. 引言数据中心是组织中存储、管理和维护大量数据的关键设施。
随着科技和信息技术的不断发展，大量数据的处理和存储需求不断增长，因此数据中心的建设变得越来越重要。
本文将介绍一个完善的数据中心机房建设方案，包括硬件设备、网络架构、安全防护等方面。
2. 硬件设备2.1 服务器在数据中心机房建设中，服务器是最关键的硬件设备之一。
根据实际需求，我们建议采用高性能的服务器进行建设，以满足大规模数据处理和存储的需求。
可以选择使用主流的服务器品牌，如IBM、HP或Dell等。
同时，应该考虑服务器的数量和配置，以确保足够的处理能力和存储容量。
2.2 存储设备在数据中心机房中，存储设备的选择对于数据的安全和可靠性至关重要。
可以选择使用高性能的存储设备，如固态硬盘（SSD）或网络附加存储（NAS）。
此外，应该考虑备份和灾备机制，以保证数据在任何情况下的安全性。
网络设备是数据中心机房不可或缺的组成部分。
建议选择高性能的网络交换机和路由器，以实现高速数据传输和互联互通。
此外，还应该考虑网络的扩展性和冗余性，以确保在网络故障时能够实现无缝切换和备份。
3. 网络架构3.1 内部网络在数据中心机房中，内部网络的设计和配置对于数据传输和资源共享非常重要。
建议采用分层网络架构，将网络划分为核心层、汇聚层和接入层。
核心层负责网络的主干部分，汇聚层负责连接核心层和接入层，而接入层则直接连接服务器和终端设备。
3.2 外部网络数据中心机房需要与外部网络进行连接，以实现对外服务和数据传输。
建议采用多线互联的方式，连接主流的互联网服务提供商（ISP）。
可以选择使用多个ISP进行负载均衡，以提高网络的可用性和稳定性。
4. 安全防护4.1 物理安全数据中心机房的物理安全是建设中不可忽视的一部分。
建议采用多层次的安全策略，包括使用视频监控、门禁系统、温湿度监测等设备。
此外，应该设立严格的访问控制制度，定期进行安全巡检和演练。
数据中心机房的网络安全是维护数据安全的重要方面。
数据中心机房建设标准(2023最新版)
数据中心机房建设标准数据中心机房建设标准⒈引言⑴目的⑵范围⑶定义⒉设备布局⑴机房选址⑵机房空间规划⑶机架布局⑷冷通道热通道布局⒊供电系统⑴主电源设计⑵紧急备用电源设计⑶ UPS系统设计⑷断电保护系统设计⑸电缆管理⒋机房空调系统⑴温湿度要求⑵机房空调设计⑶空调系统冗余性⑷水冷系统设计⑸空调系统维护⒌网络设备与布线⑴综合布线系统设计⑵机房网络架构⑶网络设备选型⑷网络接入方式⑸网络安全设计⒍火灾安全⑴火灾防护系统设计⑵火灾监测与报警系统⑶自动灭火系统⑷火灾应急预案⒎安全与监控系统⑴环境监控系统设计⑵门禁系统设计⑶视频监控系统设计⑷安全巡检系统⒏数据存储与备份⑴存储设备选型⑵存储容量规划⑶数据备份策略设计⑷数据恢复与容灾⒐工程建设与管理⑴建设施工方案⑵物料采购与管理⑶工程项目管理⑷质量控制与验收⒑文档与标识⑴设备资产管理⑵网络拓扑图⑶线路标识标注⑷设备配置文档⒈本文档涉及附件：无。
⒉本文所涉及的法律名词及注释：⑴机房：数据中心中用于存放服务器、网络设备的特定房间。
⑵ UPS系统：无间断电源系统，能够在停电时为设备提供持续、不间断的电力供应。
⑶空调系统冗余性：指机房空调系统中存在多个冗余组件，以提高系统可靠性和可用性。
⑷综合布线系统：一种为不同通信设备提供统一接口、布线和管理的系统。
⑸自动灭火系统：能够自动检测并灭火的系统，用于保护机房中的设备。
⑹数据容灾：数据中心中应对灾难情况保护数据安全的策略和措施。
数据中心机房设计方案

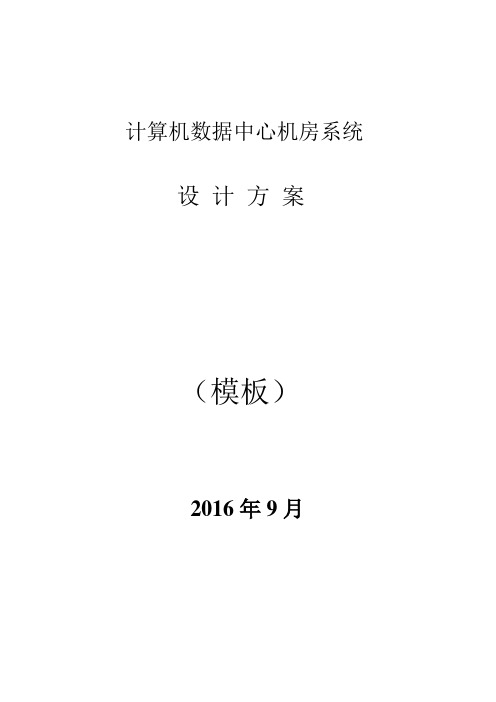

计算机数据中心机房系统设计方案（模板）2016年9月目录1。
