光学显微分析资料

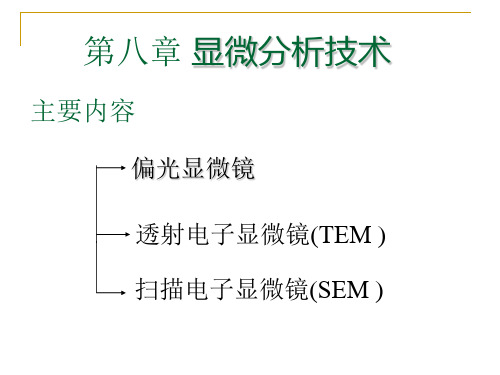

现代检测技术-8.1 显微分析技术
聚合物晶体的光轴
聚合物由于化学结构比低分子链长，对称性低， 大多数属于二轴晶系。一种聚合物的晶体结构 通常属于一种以上的晶系，在一定条件可相互 转换，聚乙烯晶体一般为正交晶系，如反复拉 伸、辊压，发生严重变形，晶胞便变为单斜晶 系。
八、偏光显微镜的结构及原理
偏光显微镜的基本构造是在普通光学显微镜上 分别在试样台上各加一块偏振片，下偏振片叫 起偏片，上偏振片叫检偏片。
2．观察聚合物球晶的成核情况
聚合物结晶过程分为晶核形成和晶粒生长两步,晶 核形成又分为均相成核和异相成核。
均相成核是以熔体中的高分子链段依靠热运动形 成有序排列的链束（晶核），有时间依赖性。其 图象呈双曲线形。
异相成核是以外来杂质、未完全熔融的残余结晶 聚合物、分散的小颗粒固体或容器的器壁、以及 样品的表面为中心，吸附熔体中的高分子链经有 序排列而形成晶核的，因此它是瞬间形成的，无 时间依赖性，其图像呈边缘笔直的多边形。
截顶的聚丙烯球晶（55×）
当α=0°、90°、 180°、270°时， Sin2α=0，这几个 角度没有光线通过。 当α=45°奇数倍时， Sin2α有极大值， 视野最亮。因此， 球晶呈现消光十字 图像。
具消光环的截顶PE球晶（720×）
当由晶片组成的微纤 从中心往外生长时 出现了周期性 扭转， 则产生了零双折射 的环。
5、物体的每一点 发出的光通过凸 透镜后，将会会 聚在像平面上。 成像
11 1 L1 L2 f
M A' B' L2 AB L1
L2＞0 倒立、实像
L2＜0 正立、虚像
光学显微镜成像原理示： 被观察物体(AB)位于物镜前焦点 外接近焦点的位置，被物镜作第 一级放大后成一倒立 的实像(A′B′)，该像位于目镜的 焦距内且较靠近焦点的位置上， 然后此实像再被目镜作第二 级放大，成一虚像(A″B″)，位于 观察者的明视距离处，以便眼睛 观察。在视网膜上形成的 是实像(A′″B′″)。显微镜的总放大 倍率就是物镜放大倍率和目镜放 大倍率的乘积。放大倍率
光学显微技术实验报告
一、实验目的1. 了解光学显微镜的基本构造和原理；2. 掌握光学显微镜的使用方法和操作技巧；3. 学习观察和记录细胞、组织等微观结构；4. 提高实验操作能力和观察能力。
二、实验原理光学显微镜是利用光学原理，通过放大物体微小结构的一种仪器。
它由光源、物镜、目镜、载物台等部分组成。
当物体置于载物台上时，物镜将物体放大成实像，目镜再将实像放大成虚像，从而观察到物体的微观结构。
三、实验器材1. 光学显微镜一台；2. 显微镜载物台；3. 显微镜物镜、目镜；4. 细胞或组织样本；5. 显微镜油；6. 纸、笔、放大镜。
四、实验步骤1. 显微镜调试：打开显微镜电源，调整光源亮度，确保视野明亮；2. 物镜、目镜安装：将物镜和目镜安装在显微镜上，确保对准；3. 载物台调整：将载物台调整至适当高度，确保样本与物镜距离合适；4. 油镜使用：在样本上滴一滴显微镜油，确保样本与物镜接触；5. 观察样本：通过调节物镜和目镜，观察样本的微观结构；6. 记录观察结果：使用放大镜、纸和笔记录观察到的细胞、组织等微观结构；7. 清理显微镜：实验结束后，用酒精棉擦拭显微镜，确保显微镜清洁。
五、实验结果与分析1. 观察到细胞核、细胞质、细胞膜等细胞结构；2. 观察到组织中的血管、细胞间隙等微观结构；3. 通过实验，掌握了光学显微镜的使用方法和操作技巧；4. 提高了实验操作能力和观察能力。
六、实验总结本次实验通过观察细胞、组织等微观结构，了解了光学显微镜的基本构造和原理，掌握了光学显微镜的使用方法和操作技巧。
在实验过程中，我们学会了如何调整显微镜，如何观察和记录微观结构，提高了实验操作能力和观察能力。
同时，我们也认识到光学显微镜在生物学、医学等领域的广泛应用，为今后的学习和研究奠定了基础。
七、实验注意事项1. 操作显微镜时，注意手部清洁，避免污染显微镜；2. 调整显微镜时，动作要轻柔，避免损坏显微镜；3. 使用油镜时，确保样本与物镜接触，避免产生气泡；4. 观察样本时，注意观察角度和距离，确保观察到清晰的图像；5. 实验结束后，及时清理显微镜，确保显微镜清洁。
光学显微镜分析
1.2 矿物的颜色与多色性和吸收性 多色性——由于通过晶体的光波振动方向不同，使晶体颜色 发生变化的现象。 吸收性——由于通过晶体的光波振动方向不同，使晶体颜色 浓度发生变化的现象。
二。正交偏光镜间晶体的光学性质 2.1 正交偏光镜的装置及光学特点 装置：上下偏光镜同时使用，并且振动方向相 互垂直（一般与目镜十字丝方向一致）。 光学特点： ①载物台上不放任何矿片或放置均质体和非均 质体⊥OA的切片时，视域是黑暗的； ②载物台上放置非均质体薄片时，由于晶体光 学性质和切片方向不同，将产生消光和干涉现 象。
偏光显微镜下晶体的光学性质
一.单偏光镜下的晶体光学性质 装置：只用一个偏光镜进行观察，测定。所观察到的现象与普 通显微镜基本相同，只是对晶体某些特有的性质（如多色性、 吸收性等）可显示出特殊显现象。 可观察的内容： （1）矿物的外表特征，如形态、解理等； （2）与矿物对光波的吸收有关的光学性质，如颜色、多色性、 吸收性等； （3）与矿物的折射率有关的光学性质，如突起，糙面，轮廓， 贝克线等。 1.1 晶体的形态 1.晶形：薄片中观察到的晶形，决定于三个因素：晶体的对称 型；晶体形成的物理化学条件；切片方向。
4.1矿物颗粒大小的测量 显微镜下可借助目镜刻度尺测量矿物颗粒的大小。 目镜刻度尺——嵌在目镜中的有刻度的玻璃片。在 一定长度上刻有100小格，每小格所代表的长度因 物镜的放大倍数不同而异。需用物台微尺来确定。 物台微尺——嵌于玻璃片上的长1mm而分为100小 格的显微尺，每小格长为0.01mm 。 用物台微尺确定目镜刻度尺每小格长度.
4.2 矿物百分含量的测定 测定方法有面积法——薄片中各矿物所占面积百分比 比，近似等于其体积百分比； 直线法——薄片中各矿物的线长度百分比相当于其体 积百分比； 计点法——统计各矿物在视域中心出现的次数，各矿 物点数的比例与其面积成正比，亦与其体积成正比(点 数的测量由电动计点器完成，该仪器包括机械台和自 动记录器二部分)； 目估法——用一套已知百分比的参比图，直接估计各 矿物的百分比。
材料研究方法光学显微镜(共56张PPT)
双折射率为No和Ne之差
双目镜筒，还需调节两个目镜之间的距离，使 亮度均匀、分辨率较高
若放置试样，由于晶体性质和切片方向不同，将出现消光和干涉等光学现象。
最早的复式显微镜
眼睛间距与双筒视域一致。 正交镜基础上，加聚光镜，换高倍物镜
明场相
暗场相
利用装在显微镜物镜内的相位板，使反射光线产生干涉或叠加，把具有相位差的光转换成具有强度差的光，以鉴别金相组织。
射率分别等于椭圆切面的长、短半径No与N’e， 。
的显微镜 亮度均匀、分辨率较高
然后在观察试样的同时慢慢上升镜筒，直至看清物体的像，再左右旋动微调手轮使物体的像最清晰。
偏光显微镜的调节和校正
三、光在物质中的传播
而光线最强时，则相互平行。 光波的振动方向垂直传播方向
Christiaan Huygens：惠更斯目镜
例如：白纸上涂一个黑点，将方解石放在纸 上，可观察到两个黑点，旋转方解石，一个黑点 不动，另一个黑点旋转。
四、光率体
含义：是表示光波在晶体中传播时，光波振 动方向与相应折射率值之间关系的一种光学立体 图形（光性指示体）。
1.均质体光率体
①是一个圆球体。
②切面为圆切面，半径代表折
射率
2.一轴晶光率体
③斜交光轴切面
椭圆切面，长短半径分别等于No与N’e， 光波垂直这种切面入射时，发生双折射，两条偏
光的振动方向分别平行椭圆切面长、短半径，折射 率分别等于椭圆切面的长、短半径No与N’e， 。 双折射率为No和N’e之差。
光波垂直入射圆切面，不发生双折射。垂直入射 椭圆切面，发生双折射。
五、光性方位
研究不透明物体（薄片厚度在以上）的光学性质。 光波入射非均质体，除特殊方向(光轴)外，分解成为振动方向互相垂直、传播速度不同、折射率不等的两种偏振光，这种现象就称为双折
光学显微成像技术原理分析
光学显微成像技术原理分析光学显微成像技术是一种将物体的微小细节放大并显示到人类视野中的技术。
该技术的应用范围广泛，可以帮助科学家们研究微生物、细胞、组织等生物体系统。
在工业、医学和生物学研究领域，光学显微成像技术都扮演着重要的角色。
光学显微镜（OM）是一种使用可见光束的光谱成像技术。
它利用光学透镜系统将一个小样品放大，并显示在一个结果的图像上。
这个图像可以由人类视觉系统看到。
要理解OM的工作原理，首先我们需要了解光学成像原理。
成像原理可以用光的传播方式来解释。
当光经过一个介质（例如空气，玻璃或液体）时，它的速度会改变，这会影响光线的传播方式。
光进入透镜系统中时，透镜会将其聚焦并放大。
成像原理是基于光线的反向传播方式的。
当我们在看样品时，它的组成会影响样品在显微镜留下的光线。
例如，细胞的内部结构可以通过折射率差异和反射率来探测。
光学显微成像技术有许多种形式，包括亮场显微镜、荧光显微镜和偏光显微镜等等。
这些成像技术使用不同的技术来增强成像效果。
下面将对其中两种常见的成像技术进行简要介绍。
亮场显微镜是最常见的光学显微成像技术。
它使用亮光照射样品，并通过传输光使得样品成像。
它的原理是根据样品对光的吸收和散射效应来显示图像。
它适用于对内部结构不透明的样品进行观察。
例如，可以使用亮场显微镜观察昆虫的结构，该结构不透明且可以反射光线。
荧光显微镜则是专门用来观察荧光染料的成像技术。
在得到样品后，先使用荧光染料使特定的细胞或组织发出特定颜色的荧光。
这些荧光可以在黑暗的环境下被观察到，并通过摄像机记录下来。
荧光显微镜的优点是可以使各个标记成分之间更加清晰可见，扫描深度也比亮场显微镜更深。
总之，光学显微成像技术已经成为许多科学领域的重要工具。
我们继续不断提高技术的能力与灵敏性，使得它在医疗上，生命科学领域，以及研究各种工业领域均能发挥重要的作用。
光学显微镜实验报告
一、实验目的1. 掌握光学显微镜的基本构造和使用方法；2. 了解光学显微镜的成像原理和分辨率；3. 通过观察不同类型的细胞和生物组织，加深对细胞结构和生物组织的认识。
二、实验原理光学显微镜是利用光学原理放大微小物体的仪器。
其基本原理是：当物体放置在物镜的焦平面附近时，物镜将物体成一个倒立、放大的实像，该实像位于目镜的焦平面附近，目镜再次放大该实像，形成最终的观察图像。
三、实验器材1. 光学显微镜一台；2. 10×物镜、40×物镜、100×物镜各一个；3. 载物台、载物片、盖玻片；4. 标本：洋葱鳞片叶、口腔上皮细胞等。
四、实验步骤1. 将显微镜放置在实验台上，调整显微镜至水平状态；2. 将标本放置在载物台上，用盖玻片覆盖标本；3. 将10×物镜对准载物台上的标本，调整显微镜的焦距，使标本清晰；4. 观察标本的细胞结构和生物组织，记录观察结果；5. 换用40×物镜，重复步骤3和4，观察更细微的结构；6. 换用100×物镜，重复步骤3和4，观察细胞内部的细微结构；7. 记录观察结果，分析细胞结构和生物组织的特征。
五、实验结果与分析1. 洋葱鳞片叶细胞：细胞呈长条形，细胞壁明显，细胞质内含有大量的淀粉粒；2. 口腔上皮细胞：细胞呈扁平状，细胞核位于细胞中央，细胞质内有丰富的细胞器；3. 细胞结构：细胞膜、细胞壁、细胞核、细胞质、细胞器等；4. 生物组织：上皮组织、结缔组织、肌肉组织、神经组织等。
通过本次实验，我们掌握了光学显微镜的基本构造和使用方法，了解了光学显微镜的成像原理和分辨率。
在观察不同类型的细胞和生物组织的过程中，我们对细胞结构和生物组织的特征有了更深入的认识。
六、实验结论1. 光学显微镜是一种有效的观察微小物体的工具，广泛应用于生物学、医学等领域；2. 通过调整物镜和目镜的倍数，可以观察到不同层次的结构；3. 细胞结构和生物组织的观察有助于我们深入了解生命现象。
光学金相显微技术
光学金相显微技术光学金相显微技术是一种在材料科学和工程中广泛应用的分析方法，它利用光学显微镜观察和分析材料的显微结构和组织特征。
通过该技术，人们可以深入了解材料的晶体结构、晶界、晶体缺陷、相组成等信息，从而对材料的性能和性质进行评估和优化。
光学金相显微技术主要包括样品制备、显微观察和图像分析三个步骤。
首先，对于不同的材料，我们需要选择适当的方法来制备样品。
常见的制备方法包括金相法、腐蚀法、切片法等。
其中，金相法是一种常用的方法，它通过对材料进行精细的研磨和抛光，使其表面得到光洁度较高的状态，从而方便后续的显微观察。
在样品制备完成后，我们就可以利用光学显微镜对样品进行观察了。
光学显微镜是一种使用可见光进行观察的显微镜，它具有高分辨率和高放大倍数的特点。
通过调节光学显微镜的焦距、放大倍数和光源亮度等参数，我们可以得到清晰、细致的样品显微结构图像。
在显微观察的过程中，我们可以使用不同的光学技术来提取样品的信息。
例如，偏光显微镜可以通过观察样品在偏振光下的行为来研究样品的晶体结构和晶体缺陷；差示显微镜可以通过观察样品在不同焦平面上的反射光强度差异来研究样品的相组成和晶粒大小等。
这些技术都能够提供丰富的信息，帮助我们深入了解材料的微观结构和性质。
除了显微观察外，图像分析也是光学金相显微技术的重要环节。
通过对显微图像的数字化处理和分析，我们可以得到更加准确和定量的结果。
常见的图像分析方法包括图像增强、图像滤波、图像分割等。
这些方法可以帮助我们提取图像中的特征信息，并进行图像量化和统计分析，从而得到更加全面和准确的结果。
光学金相显微技术在材料科学和工程中具有广泛的应用。
例如，在金属材料方面，这一技术可以用来观察和分析材料的晶粒大小、晶界分布和晶体缺陷等信息，从而评估材料的力学性能和耐蚀性能。
在陶瓷材料方面，这一技术可以用来观察和分析材料的相组成、孔隙结构和晶体取向等信息，从而评估材料的热导率和电导率等性能。
总的来说，光学金相显微技术是一种非常重要和有效的材料分析方法。
品检中的光学与显微分析技术
品检中的光学与显微分析技术光学与显微分析技术在品检中的应用随着科学技术的不断发展，光学与显微分析技术在品检中的应用越来越广泛。
光学与显微分析技术通过利用光学原理和显微镜设备，能够观察、测量、分析和评价各种物质的形态、性质和结构，从而能够提高品检工作的准确性和效率。
本文将从光学与显微分析技术在品检中的应用领域、分析方法和优势等方面进行探讨。
光学与显微分析技术在品检中的应用领域广泛。
首先是光学显微镜的应用。
光学显微镜可以通过放大的方式观察样品的表面形态，显微镜下的样品可以观察到微观尺度上的细节，例如纹理、颗粒、缺陷等。
光学显微镜能够快速而直观地帮助品检人员发现样品的表面缺陷，从而减少产品缺陷率。
其次是扫描电镜的应用。
扫描电镜利用电子束扫描样品表面，通过形成图像来观察样品的形态和颗粒尺寸分布等细节。
扫描电镜具有高分辨率和大深度的优势，能够观察到纳米级别的细微结构，常用于金属、陶瓷和纤维材料等复杂结构的分析。
傅里叶红外光谱仪的应用也非常广泛。
傅里叶红外光谱仪通过测量样品对红外辐射的吸收和散射，可以快速分析材料的化学成分和结构信息。
这种方法常用于检测材料中的污染物、有机物和无机物等。
光学与显微分析技术在品检中的分析方法多样。
首先是定性分析方法。
通过光学原理和显微镜设备，可以直接观察并记录物质的形态和结构特征，从而确定其性质和类别。
例如，显微镜下观察到的样品颗粒形态不规则，可以初步判断为破碎颗粒或有缺陷的颗粒。
其次是定量分析方法。
利用光学与显微分析技术测量物质的某些特性参数，如颗粒尺寸、颗粒形状、颜色等，结合统计方法进行计算并得出结果。
例如，通过显微镜观察到的颗粒直径可以结合计算公式得出颗粒的粒径分布情况。
光学与显微分析技术在品检中的应用有许多优势。
它可以提供样品在微观尺度上的明细信息。
通过放大和分析样品，可以观察到细微的表面形貌和内部结构，从而更加准确地判断样品的品质和缺陷情况。
光学与显微分析技术非常直观。
光学显微镜法
光学显微镜法光学显微镜法是一种广泛应用于材料科学、物理学等领域的显微镜检测方法。
该方法利用透镜系统的成像能力，对样品进行观测和分析，常用于研究材料的微观组织结构和表面形貌。
一、光学显微镜原理1.光路结构光学显微镜主要由目镜、物镜、工作台、照明系统和调焦机构等组成。
样品置于工作台上，透过目镜和物镜的透镜组成像得到放大的图像。
2.放大倍数光学显微镜的放大倍数和物镜、目镜的焦距和屈光度有关。
可以通过更换物镜和目镜来改变显微镜的放大倍数。
3.成像原理当光线从空气或物品流入和退回透镜的表面时，会发生折射。
透镜会使光线聚集，从而形成一个实际的图像。
二、光学显微镜应用范围1.材料科学在材料科学领域，光学显微镜是研究材料组织结构和形貌的主要工具。
可以用于检测各种材料的微观结构、晶体结构、表面形貌等。
2.物理学在物理学中，光学显微镜是研究物质光学性质的重要手段。
可以通过光学显微镜观察样品在光学场中的行为，如折射、反射和光谱等。
3.生命科学在生命科学研究中，光学显微镜常用于显微解剖和细胞结构研究，例如观察细胞形态、器官结构和分布。
三、光学显微镜的特点1.放大倍数高：光学显微镜可以使用多种不同的物镜和目镜，从而实现不同的放大倍数。
可以放大细微结构，使其变得更加可见。
2.分辨率高：光学显微镜可以通过透镜组将光线聚集到样品上，从而使结构变得更加清晰明了。
有时可以分辨出直径为几百个纳米的微粒。
3.样品易于制备：相对于其他图片获取技术，光学显微镜所需要的样品制备技术较为简单，普及率也更高。
四、光学显微镜的发展1.数字显微镜：数字显微镜是利用数码相机或CMOS传感器的原理，将显微镜成像的图像数字化，从而实现数字化成像，方便图像处理和存储。
2.原子力显微镜：原子力显微镜可以更好地观察样品的表面细节和形貌，可以观察到尺寸微小的样品、薄膜和生物分子等。
3.荧光显微镜：荧光显微镜可以通过荧光探针来标记分子，从而使它们在显微镜下更加容易观察。
光学显微镜下观察薄片实验数据
光学显微镜下观察薄片实验数据一、实验简介二、实验步骤1. 制备薄片样品2. 调整显微镜3. 观察薄片样品三、实验数据分析1. 不同组织的细胞形态特征2. 细胞核与细胞质的染色体特征四、实验结果与结论一、实验简介光学显微镜下观察薄片是生物学中常用的实验方法之一，通过将制备好的薄片样品放置在显微镜下观察，可以了解到不同组织和细胞的形态特征以及染色体等结构特征。
在本次实验中，我们制备了动植物组织的薄片样品，并通过光学显微镜观察和记录了不同组织和细胞的形态特征以及染色体等结构特征。
二、实验步骤1. 制备薄片样品首先需要选择合适的动植物组织，并将其切成极薄的切片。
制备好的切片需要进行固定处理，以便能够更好地保持其形态结构。
通常采用福尔马林、醋酸等化学试剂进行固定处理，也可以采用冷冻法或真空干燥法进行处理。
2. 调整显微镜将制备好的薄片样品放置在显微镜下，首先需要对显微镜进行调整。
调整的主要步骤包括：选择合适的放大倍数、调节聚光度、调节明暗度和对焦。
在调节过程中需要注意保持显微镜平稳，以免影响观察效果。
3. 观察薄片样品完成显微镜的调整后，即可开始观察薄片样品。
观察时需要细心观察，记录下不同组织和细胞的形态特征以及染色体等结构特征。
三、实验数据分析1. 不同组织的细胞形态特征通过观察不同组织的薄片样品，我们可以了解到不同组织之间存在着明显的差异。
例如，在植物叶片中，我们可以看到许多长条状的气孔细胞，这些气孔细胞通常呈现出类似于波浪形的排列方式，并且在某些情况下呈现出不同的大小和形状。
而在动物组织中，我们可以看到许多细胞之间存在着明显的结构差异，例如，在肌肉组织中，我们可以看到许多长条状的肌纤维，这些肌纤维通常呈现出类似于网格状的排列方式，并且在某些情况下呈现出不同的厚度和长度。
2. 细胞核与细胞质的染色体特征通过观察薄片样品中的细胞核和细胞质，我们可以了解到其染色体等结构特征。
例如，在动物组织中，我们可以看到许多圆形或椭圆形的细胞核，这些细胞核通常包含有一定数量的染色体，并且在某些情况下呈现出不同的大小和形状。
