空气预热器作业指导书
锅炉空气预热器减速机大修作业指导书
锅炉空气预热器减速机大修作业指导书锅炉空气预热器减速机是锅炉系统中核心的部件之一，其性能能够直接影响到锅炉的整体效率和安全性。
随着使用时间的增长和运行环境的变化，锅炉空气预热器减速机的一些零部件会出现磨损、老化、松动等问题，需要进行大修。
本文将为进行锅炉空气预热器减速机大修的操作者提供作业指导书，以确保在大修过程中可以做到系统化、规范化、高效化。
一、作业前的准备工作1. 排空锅炉和相关管道中的热水和蒸汽，确保锅炉系统内没有任何压力和温度。
2. 关闭锅炉进出水、烟气进出口及配套阀门，切断电源，确保安全操作。
3. 对锅炉空气预热器减速机进行全面检查，了解大修所需的零部件和工具，并做好备料。
4. 制定详细的作业计划和指导书，明确作业步骤和质量要求。
二、拆卸锅炉空气预热器减速机1. 先拆下减速机上的电机和联轴器，将减速机主体与机座完全分离，清理接合面和表面积碳物。
2. 拆下减速机上的密封和轴承，检查其磨损和清洁度。
3. 将减速机主体和机座分开后，拆下减速机上的齿轮和轴。
4. 拆下减速机内的所有管件，包括油孔、进出口接头、滤芯等，并对其进行清洗。
5. 拆下减速机上的刹车和离合器等零部件，检查其磨损、老化和润滑情况。
6. 检查所有拆下的零部件，对于需要更换的部件及时进行采购和更换，保证零部件的质量和使用寿命。
7. 将减速机内部和各配套零部件做好清洁和润滑，保证在装配后能够正常使用。
三、组装锅炉空气预热器减速机1. 按照作业指导书的流程和要求，将减速机内部的零部件和管路逐步组装。
2. 对于需要拆卸和更换的密封件和轴承等零部件，应按照规定的方法进行安装和固定。
3. 将减速机上的齿轮和轴逐一安装，并确保其相互配合的精度和密封性。
4. 对减速机内部的刹车和离合器等零部件进行调试和润滑，确保其能够正常使用。
5. 完成锅炉空气预热器减速机的组装后，要进行测试和运行，确保其运转平稳、安全、有效。
四、作业后的清理和维护1. 对于作业时产生的粉尘和脏污，要及时清理和处理，保持场地的清洁和整洁。
06. #1机组空气预热器A级检修
编号：SSXC/QD/FD.04-36-#1gl06 陕西有色榆林新材料有限责任公司发电分公司2目次1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施 (1)4 现场准备及工具 (1)5 检修工序及质量标准 (2)6 检修记录 (5)7 空气预热器试运（品质再鉴定）（H5） (6)8 不符合项目处理单（H7） (7)9 完工报告单（H8） (8)10 质量签证单 (9)I空气预热器A级检修作业指导书1范围本指导书适用于空气预热器A级检修工作。
2本指导书涉及的资料和图纸下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
空气预热器设备技术标准空气预热器使用说明书空气预热器安装说明书及图纸3安全措施3.1严格执行《电业安全工作规程》。
3.2热工相关测点已拆除。
3.3锅炉停运，空气预热器有效隔离。
3.4清点所有专用工具齐全，检查合适，试验可靠。
3.5空气预热器检修时严禁损伤设备及其部件。
3.6现场工具柜工具、零部件放置有序，空气预热器拆下的零部件必须妥善保管好并作好记号以便回装。
3.7所带的常用工具、量具应认真清点，绝不许遗落在设备内。
3.8起吊重物前检查起重工具是否符合载荷要求。
3.9当天检修任务结束后一定要将检修所用照明电源断掉。
3.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
3.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.12开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
4现场准备及工具12☐ 工器具已准备完毕，材料、备品已落实。
☐ 检修地面已经铺设防护胶片，场地已经完善隔离。
☐ 作业文件已组织学习，工作组成员熟悉本作业指导书内容。
03-004 空气预热器安装施工作业指导书
控号：文件编号：Q/DDE-榆社.锅炉-IW004-2003东北电业管理局第二工程公司作业指导书工程名称：华能榆社发电厂二期扩建工程2#机组作业项目：空气预热器安装生产经理批准：历森日期： 2003.6.5 总工程师批准：日期：质检部门审核：王强日期： 2003.6.5 安监部门审核：马志强日期： 2003.6.5 工程部门审核：郑恩来日期： 2003.6.5 编制：李玉凯日期： 2003.6.2 编制部门审核：陈晓皓日期： 2003.6.4 编制单位：锅炉工地2#锅炉空气预热器安装作业指导书一.工程概况及工程量：（一）工程概况：山西华能榆社电厂二期扩建工程，2#锅炉设计为1053t/h煤粉锅炉，与本台锅炉设计两台预热器呈对称布置在锅炉本体钢结构尾部的K —L —M 间的运转层平台梁12170mm 标高上；且每台预热器通过八个支点支撑在钢结构梁上，每台预热器重量为360t 。
见下附图示：...空气预热器..烟气烟气二次风二次风一次风一次风三向密封、外壳、主支座、副支座、传动装置、上下轴承和附件等组成的。
1、下连接板中的冷端中间梁、主支座和副支座，是支撑整个预热器重量的主要构件。
特别是冷端中间梁，约支撑整个预热器重量的90%。
2、转子是由多个扇形模块组成的，它是装载传热元件的重要构件。
3、传热元件成千上万张、经过特殊加工的高效率的传热波形薄板，并由框架固定而成。
它是热交换的主要构件。
4、三向密封，是指径向、轴向和周向密封。
它们由径向密封片与扇形板、轴向密封片与轴向圆弧板以及旁路密封片与转子密封角钢组成的，是阻止空气向烟气泄漏的主要元件。
5、上下轴承分别是指：导向轴承和支承轴承。
它们是传递来自转子径向力和重力；并产生滚动磨擦的构件。
6、传动装置是维持转子旋转的动力构件。
7、上下连接板、刚性环和外壳构成烟、空气通道，防止工质外泄。
8、预热器的密封有动密封和静密封之分。
为阻止由于烟空气压差而引起的空气向烟气泄漏，在动静之间设置了动密封，即三向密封；在扇形板、轴向密封板与连接板、主支座之间设置了静密封，即迷宫式密封。
预热器施工作业指导书
目录1.目的2.适用范围3.编制依据4.作业项目概述5.作业准备6.作业条件7.作业顺序8.作业方式9.工艺质量要求10.质量记录11.计量工器具测量记录12.安全管理、文明施工及环境保护1目的1.1指导绥化市城区热电联产工程空气预热器安装。
2适用范围2.1仅适用于绥化市城区热电联产工程空气预热器安装。
3编制依据一、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T 5047-95；二、《火电施工质量查验及评定标准》(锅炉篇96版)；3、《蒸汽锅炉安全技术监察规程》（劳动部发[1996]276）；4、哈尔滨锅炉厂提供的HG一130/一型锅炉施工图纸及技术资料；4作业项目概述5绥化市城区热电联产工程，锅炉选用哈尔滨锅炉厂设计生产的HG一130/一循环汽包炉，该炉采用管式空气预热器, 型号2-29VI(500)-2185SMRC。
两台空气预热器以锅炉纵向中心轴线Gc线对称布置,空气预热器由膨胀装置、冷、热端大梁、调节装置和红外线监测装置等组成。
6作业准备6.1人力资源6.1.1测量工2人6.1.2安装工16人6.1.3起重工1人6.1.4电焊工6人6.1.5架子工4人6.1.6操作工1人6.2施工机械和工器具6.2.125T汽车吊1台6.2.225t平板车1辆6.2.3电焊机6台6.2.42T单轨吊1台6.2.51t链条葫芦4只6.2.63t链条葫芦10只6.2.7钢丝绳及卸扣若干6.2.8火焊工具4套6.2.95-15t千斤顶10只6.2.10经纬仪1套6.2.11合相水平仪1只6.2.12百分表3套6.2.13角尺4把6.2.14塞尺4把6.2.15线锤4只6.2.16钢卷尺（30M）1把6.2.17钢卷尺（2-3M）6把6.2.18磨光机4台6.2.19扭矩扳手（图纸查看螺栓规格配置）3把6.2.20活络扳手10把6.2.21钢直尺3把6.2.22�头2把6.2.23手电筒6把6.3消耗性材料6.3.1无水乙醇2升6.3.2油石1块6.3.3洗油王2桶6.3.4煤油20升6.3.5汽油25升6.3.6二硫化钼5千克6.3.7白布60米6.3.8#0砂纸10张6.3.9金相砂纸5张6.3.10紫铜棒Ф45-50 1米6.3.11砂轮片Ф100 30盒6.3.12生料带10盒6.3.13记号笔10支6.3.14雨布5张6.4主要部件说明6.5工程动工前，负责该项工程的技术人员应参加有关部门组织的图纸会审工作，对于会审中发现的问题应及时以书面形式反映给有关部门。
空气预热器试运作业指导书内部

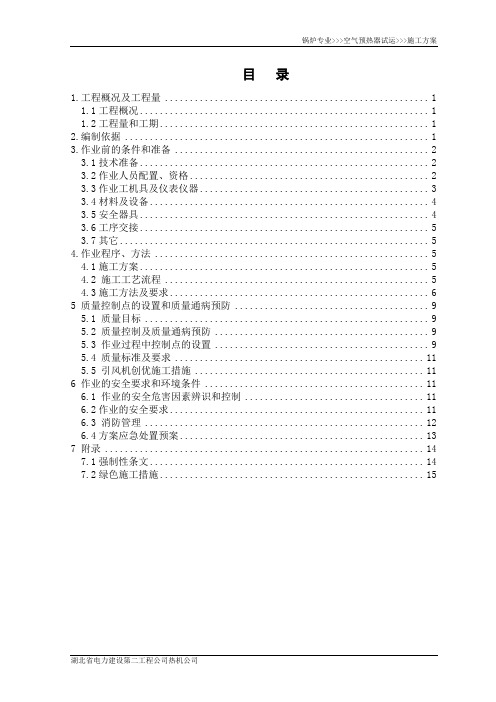

目录1.工程概况及工程量 (1)1.1工程概况 (1)1.2工程量和工期 (1)2.编制依据 (1)3.作业前的条件和准备 (2)3.1技术准备 (2)3.2作业人员配置、资格 (2)3.3作业工机具及仪表仪器 (3)3.4材料及设备 (4)3.5安全器具 (4)3.6工序交接 (5)3.7其它 (5)4.作业程序、方法 (5)4.1施工方案 (5)4.2 施工工艺流程 (5)4.3施工方法及要求 (6)5 质量控制点的设置和质量通病预防 (9)5.1 质量目标 (9)5.2 质量控制及质量通病预防 (9)5.3 作业过程中控制点的设置 (9)5.4 质量标准及要求 (11)5.5 引风机创优施工措施 (11)6 作业的安全要求和环境条件 (11)6.1 作业的安全危害因素辨识和控制 (11)6.2作业的安全要求 (11)6.3 消防管理 (12)6.4方案应急处置预案 (13)7 附录 (14)7.1强制性条文 (14)7.2绿色施工措施 (15)1.工程概况及工程量1.1工程概况新疆大唐呼图壁热电厂2×300MW工程#2机组空气预热器是由豪顿华工程有限公司设计制造，每台锅炉设计一台，型号为31.5VNT2270。
容克式三分仓空气预热器主要由以下各部分组成:底梁/底部结构、底部推力轴承、端柱、转子中心筒、顶部结构、顶部导向轴承、转子驱动系统、转子外壳、烟风道、扇形板、转子外部隔仓、换热元件、转子密封、转子停车报警、清洁装置、消防装置、轴承温度指示器和火灾监控装置等1.2工程量和工期1.2.1设备技术参数和工程量试运工期7天。
2.编制依据2.1《锅炉专业施工组织设计》2.2《电力建设安全工作规程》DL 5009•1－20022.3《电力建设施工技术规范》DL 5190.2-2012 (锅炉机组篇)2.4《工程建设标准强制性条文》电力工程部分 2006年版2.5《电力建设施工质量验收及评价规程第2部分：锅炉机组》DL/T-5210.2-20092.6《电力建设施工质量验收及评价规程第7部分：焊接工程》DL/T5210.7-20102.7《大唐呼图壁电厂基建工程质量标准及工艺要求（安装部分）》2.8创优规划编制依据2.9一次风道、二次风道、烟道系统图纸2.10空气预热器安装图纸及运行维护手册3.作业前的条件和准备3.1技术准备3.1.1 空气预热器试运图纸会审完毕，会审中存在的问题已有明确的处理意见。
空预器作业指导书
目录1、概况2、编制依据3、工程量4、参加人员资格和要求5、作业所需机具、工器具要求6、作业前应做的准备工作7、作业程序、操作方法和质量要求8、分部试运行程序、方法和要求9、消除质量通病与预防措施10、技术记录要求11、安全措施、文明施工12、附录1、概况1.1项目简介技改工程2×300MW机组每台炉配备两台引进美国空气预热器公司技术生产的2-29VI(T)-1778（M）型容克式空气预热器，为垂直轴受热面回转式，三分仓结构，对称布置于锅炉尾部竖井的钢结构上。
主要部件有转子、外壳、模块仓格、支承、导向轴承、端轴、冷、热端连接板、密封装置、传动装置、吹灰、清洗装置及润滑油系统。
转子由中心筒、端轴、模块仓格及围带构成转子组体，并由置于下梁中心的支承轴承和置于上梁中心的导向轴承支撑，且处在一个八边形的壳体内。
上、下梁与壳体相连，并通过主壳体焊接在膨胀装置上，装在壳体板上的传动装置通过外圈的围带，使转子以 1.17r/min 转速旋转，旋转一周进行一次热量交换。
为了有效防止空气向烟气泄漏，在转子上、下端半径，外侧轴线，圆周方向上设有径向、轴向和旁路密封装置，同时设有专用的润滑油系统确保两轴承安全可靠地工作。
1.2设备参数转子内径φ10330mm。
转子模块高度 2378mm 。
转速主传动 1.17r/min；辅传动 0.31r/min。
旋转方向从上往下看1#为顺时针，2#为逆时针。
传动主电机功率为18.5KW，辅电机功率为5.5KW。
2、编制依据2.1 SG-1025/18.3-M830型锅炉安装说明书。
2.2 28.5—36VI(M)型容壳式空气预热器安装说明书。
2.3 2-29VI-(T)-1778（M）容壳式空气预热器安装图纸。
2.4 2-29VI容壳式空气预热器运行维护说明书。
2.5 徐塘电厂技改2×300MW机组施工组织总设计。
2.6 徐塘电厂技改2×300MW机组锅炉专业组织设计。
300MW锅炉空气预热器检修作业指导书
300MW锅炉空气预热器检修作业指导书作业项目：空气预热器检修作业日期：批准：彭朝晖审核：伍绍刚编制：吕志成目次1 目的 (1)2 范围 (1)3 职责 (1)4 人员资质及配备 (2)5 检修内容 (2)6质量标准 (2)7 引用文件 (2)8监视和测量装置汇总表 (2)9 设备和工器具汇总表 (2)10备品备件及材料汇总表 (3)11作业过程 (3)12检修记录 (9)13 技术记录 (10)14备品备件及材料使用消耗记录 (10)15验收合格证和验收卡 (11)空气预热器检修作业指导书1 目的检查、发现、消除设备存在的缺陷，排除潜在的事故因素，并不断对设备改进和改造，提高设备健康水平，保证设备运行的安全性和经济性。
2 范围适用于大唐耒阳发电厂#3、4机组BWB—1025/17.2—M型锅炉配置的29VNT2150/2450型回转式空气预热器的检修。
3 职责3.1 工作负责人职责：3.1.1根据班长、副班长、技术员的安排，担任工艺复杂、难度大项目的负责人工作，组织项目小组人员安全、保质、保量、按期完成检修任务，对项目完成的结果负责。
3.1.2办理好检修工作票,对参与检修的工作人员进行安全和技术交底.3.1.3在检修过程中，指导检修工进行复杂和大难度工艺项目的施工。
3.1.4负责做好设备检修前的各项准备工作，包括核对图纸、准备备品.材料、准备工、器具、办理工作票及核对安措。
3.1.5负责做好检修测量、修理、试验的各项记录及检修后质量自查，配合三级质量验收。
3.1.6负责所承担检修任务的文明生产,作到工完料尽场地净,设备无泄漏、见本色、标志齐全醒目。
3.2 监护人职责：3.2.1 作好检修安措,对工作票、操作票的严格执行和把关负责，对重要操作应亲自监护。
3.2.2检修工作结束后,负责对设备和场地卫生把关.3.3 其他工作人员职责：3.3.1根据班长、副班长、技术员安排，参与工艺复杂、难度大项目的具体检修作业，保质、保量、按期完成检修任务。
锅炉空气预热器安装作业指导书
春风油田排601—20区1×130t/h燃煤注气站工程锅炉空气预热器安装作业指导书编制：审核：批准:胜利油建新疆分公司项目部徐州市中宇建设有限公司2013年11月1．编制依据1。
1空预器安装图及有关说明；1。
2《电力建设施工及验收技术规范》（锅炉机组篇)DL/T5047—95；1.3《火力发电厂焊接技术规程》DL/T869—2012;1。
4《火电施工质量检验及评定标准》（锅炉篇）;1.5《火电施工质量检验及评定标准》(焊接篇）;1.6《电力建设安全操作规程》第一部分：火力发电厂2002版。
2．工程概况2。
1本炉空气预热器管箱采用立式、顺列布置，分成二级，最上级管箱为热风预热器，横向节距均为60mm,纵向节距为40mm，下级管箱为冷热风管箱，横向节距均为60mm，纵向节距均为40mm。
管箱单重最大为：11。
4t。
管箱共24只。
烟气自上而下从管内流过，空气从管外流过，与烟气呈逆流布置。
空气预热器的重量通过管子两端的管板传到钢梁上。
空气预热器布置在锅炉尾部Z3—Z4柱之间,标高4500mm-12150mm(下级）和21920mm-25330mm（上级）.通过座架、连通箱、护板形成一、二、三次风和冷热风通道。
空气预热器总重量为211.49t。
2。
2施工内容2.2.1设备检查、编号.2.2。
2空气预器管箱、座架安装。
2。
2.3护板、连通箱、伸缩节组合安装。
2.3施工条件尾部钢结构安装完毕并通过验收。
2。
4主要施工机械、工机具2.4。
1 110吨汽车吊1辆；2.4。
2 5吨倒链4台；2。
4.3 3吨倒链3台;2。
4.4 割把4套；2。
4.5 磨光机2台;2。
4.6 钢卷尺50mm 1把；2.4.7 玻璃管水平仪1副；2。
4.8 电焊机BX-400 4台；2。
4.9 卷扬机5t 1台。
3．施工方法3.1.安装前的检查与准备3。
1.1施工人员应认真查阅图纸，按照图纸和设备清单核查、清点到货设备的规格、数量.3。
锅炉安装空气预热器作业指导书.
文件编号Q-GL-009-2003 锅炉安装公司锅炉安装空气预热器作业指导书版本A/0修改状态第0次修改页次1/21．目的对空气预热器的安装过程进行控制，确保工程安装质量。
2．范围适用于锅炉安装过程中空气预热器的安装。
3．工作程序随着钢结构横梁的连接，可按顺序由上而下，分层将将空气预热器吊装就位。
本公司锅炉常用的是管式空气预热器。
管式空气预热器是由管径为40-51mm，壁厚为1.5-2mm的钢管制成的。
管子两端焊在管板上，形成长方形管箱。
为了使空气在预热器内多次交叉流动，它还装有中间管板。
烟气在管内上下流动，空气在管内横向通过，管子成错列布置。
3．1安装前的检查与准备管式空气预热器在安装前应检查各管箱的外形尺寸，除应符合表3-9的规定外还应符合JB/T-93《管式空气预热器技术条件》。
在消除管子与管板焊渣的同时，还应检查焊缝有无裂纹、砂眼，管板应作补焊处理。
管子的内部的尘土、杂物应用铜丝刷拉或用压缩空气吹，将其清除干净。
渗油检验法是在空气预热器的管板上涂上一薄层石灰水，干燥之后，在管板内管外壁上用喷雾器喷洒煤油，油液通过管子与管板之间的缝隙到达焊缝里面，若焊缝有裂纹、砂眼及其它缺陷时，干燥的石灰上既有黑色的斑点及印纹出现。
用这种方法检查焊缝的严密性，其优点是经济、简便，不需要其它材料和辅助工具，而且可达到好的检验效果。
3．2安装的方法与要求管式空气预热器安装的一般步骤如下：3．2．1在空气预热器支撑梁上划出各管箱的位置，并在四角焊上限位角钢，使其久违迅速。
在管箱与支撑梁之间接触处垫10mm厚的石棉带，并涂上水玻璃密封。
3．2．2管箱吊装就位。
起吊管箱时，用四根长螺丝杆对称地穿过管箱四角的管子，螺丝杆下端安有螺母和钢板，以托住管板，上端穿过起吊框架并紧固螺母，起重吊钩吊住起吊框架。
管箱一般是单个安装，经找正使位置与钢架中心线的距离误差为±5mm，管箱垂直的误差为±5mm。
检查垂直度的方法，可从管子上部中心处往下挂一线锤，测量线锤与管子下部四壁的距离，即可得到管箱的垂直度。
660MW机组--锅炉空气预热器安装(作业指导书)
目录1、工程概况和工程量 (1)1.1、工程概况 (1)1.2、主要工程量和工期 (1)2、编制依据 (1)3、作业前的条件和准备 (2)3.1、技术准备 (2)3.2、作业人员 (2)3.3、施工机具 (4)3.4、材料和设备 (4)3.5、安全器具 (5)3.6、工序交接和作业条件 (5)4、作业程序、方法和内容 (5)4.1、第一步支撑钢架准备 (5)4.2、第二步底梁与底部结构 (6)4.3、第三步底部轴承检修平台 (6)4.4、第四步端柱 (6)4.5、第五步转子中心筒 (7)4.6、第六步顶部结构 (7)4.7、第七步顶部导向轴承 (7)4.8、第八步空预器转子顶底轴承和减速箱的润滑 (8)4.9、第九步转子驱动装置 (8)4.10、第十步空气侧铰链侧柱、转子外壳及过渡风道 (8)4.11、第十一步转子安装 (9)4.12.、第十二步烟气侧铰链侧柱、转子外壳和过渡烟道 (10)4.13、第十三步换热元件的安装和扇形板的固定 (12)4.14、第十四步顶部检修平台的安装 (12)4.15、第十五步转子外缘角钢的调整 (13)4.16、第十六步转子密封系统 (13)4.17、第十七步空预器保温的参考布置 (15)4.18、第十八步吹灰器的安装 (15)4.19、第十九步高压水泵及高压水洗管的安装 (15)4.20、第二十步消防装置的安装 (15)4.21、第二十一步转子停车报警装置的安装 (16)4.22、第二十二步轴承测温元件的安装 (16)4.23、第二十三步火灾监控装置 (16)4.24、第二十四步变频器的安装 (16)5、质量控制点的设置和质量通病预防 (16)5.1、质量目标 (16)5.2、质量通病及预防措施 (16)5.3、作业过程中控制点的设置 (17)5.4、质量控制标准及要求 (17)5.5、质量检查和管理 (18)5.6、技术记录 (18)6、作业安全卫生及环境保护的要求和措施 (18)6.1、作业的安全危害因素辨识和控制 (18)6.2、环境条件 (22)6.3、安全文明施工总体要求 (22)6.4、施工安全管理措施 (22)6.5、文明施工管理措施 (24)附录一空气预热器安装作业流程顺序 (26)附录二计量器具配备表 (27)附录三锅炉安装施工质量验收范围划分表 (28)附录四设备人孔门封闭签证 (29)附录五施工项目技术交底签证书 (30)附录六安全技术施工措施交底记录 (30)附录七施工危险因素辨识及风险控制对策表 (32)1、工程概况和工程量1.1、工程概况国电福建南埔电厂二期2×670MW级扩建4#机组安装工程, 空气预热器是由豪顿华工程有限公司设计制造的三分仓、受热面回转式空气预热器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
分 部 分 项 工 程
作 业 指 导 书
作 业 项 目 名 称 编号: GL——004
空气预热器组合及安装
第 1 页 共 4 页
1.工程概况及工程量
1.1工程概况
黑河龙珠热电厂空气预热器为管箱式空气预热器，是由济南锅炉厂制造生产
的，共分三层，每层由4个管箱组成，两侧管箱有护板，前后侧与风道口、连
通箱相连，两层之间由连通风道形成烟气通道，完成热交换过程，每层预热器
直接座于钢梁上。
1.2工程量
空气预热器总重52.26T，其中管箱重39T，连通箱及连接通道重12.26T。
本台预热器采用组合吊装方式，管箱共组成3体，连通箱3件，连接通道3件，
胀缩接头3件，其中管箱组件如下表：
序号 组件名称 外形尺寸 （mm） 重量（kg）
1 下部预热器 2310×5860×1300 9500
2 中部预热器 2310×5860×2503 16288
3 上部预热器 2310×5860×1763 12332
2. 工程进度及安排
首先在组合场对上中下三体预热器分别进行组合，同时进行连通箱及胀缩
接头的组合，待锅炉钢架吊装完毕，本层预热器所需钢梁安装结束后，进行预
热器的吊装。
3. 作业准备工作及条件
3. 1 施工人员的要求：
3.1.1 施工人员应该熟悉本专业的施工方法，能够独立看懂图纸。
3.1.2 焊工应有焊工合格证，并持证上岗。
3.1.3 起重工及二工种作业人员，应有起重工证及二工种证。
3.1.4 施工人员施工前应进行体质检查，并经三级安全考试合格后，方可上岗。
3. 2 施工机械、工具、仪器、仪表的要求。
3.2.1 现场施工用的机械、工具应完好，并应有出厂合格证。
3.2.2 现场使用的仪表、仪器、计量器具应校验，并应有出厂合格证。
3.2.3 电焊机外壳应有可靠的接地措施。
2
分 部 分 项 工 程
作 业 指 导 书
作 业 项 目 名 称
编号: GL——004
空气预热器组合及安装 第 2 页 共 4 页
3. 3 施工环境的要求
3.3.1吊车行走路线应平整、坚实。
3.3.2夜间施工，现场应有足够的照明。
3.3.3施工现场，电源应有明显的标志，并应有防触电措施。
4. 安装程序及方法
4.1 空气预热器在组合前应检查管箱外形尺寸，并清除管子内外的尘土、锈片
等杂物，检查管子和管板的焊接质量。
4.2 空气预热器组合
4.2.1组合件平台的搭设：用钢架梁铺在地面上，找平作为预热器的组合场。
4.2.2预热器组合分为三部分，连通箱部分、连接通道及胀缩节和预热器管
箱，组合时按照由下至上的顺序进行，以便于整体安装。
4.3 空气预热器的吊装
组件吊装采用50t履带吊，以上部预热器为例，组件重12332Kg，吊车工况
为25m主臂 7m幅度，额定负荷19.1T。
4.3.1吊车负荷的校核
QG/Q吊=13332/19100-1000 =80% 安全
4.3.2钢丝绳的选择
钢丝绳选择6×37+1 σ=155Kg/mm2 φ=28钢丝绳2根4股。
4.4 预热器安装
4.4.1空气预热器支撑钢梁安装结束后在钢梁上放线，将组件吊至位置后直
接找正就位。
4.4.2然后吊装连接通道及胀缩节存放于预热器上临时找正固定。
4.4.3上层钢梁安装时，焊接下层预热器，以节省时间。
4.4.4第二层梁安装完毕后，进行第二层预热器的吊装，吊装前认真检查钢
梁的焊接情况，不符合图纸要求严禁吊装。
4.4.5第二层预热器吊装完后，进行前侧连通箱的存放安装。
4.4.6第三层同于第二层。
4.5 防磨套管装配紧密，不得歪斜，点焊应牢固。
3
分 部 分 项 工 程
作 业 指 导 书
作 业 项 目 名 称
编号: GL——004
空气预热器组合及安装 第 3 页 共 4 页
4.6 伸缩节冷拉符合设计规定，密封板焊接方向与介质流向一致。
4.7 吊装用钢筋环施工完毕后割除并打磨光华。
5. 质量标准
5.1组合允许偏差 （mm）
5.1.1 管箱高度偏差 ±5
5.1.2 组合件管板对角线差 ≤15
5.1.3 管箱垂直度偏差 ≤5
5.1.4 两管箱相邻管板标高偏差 ±5
5.1.5管箱组合件侧面对角线差 ≤5
5.2安装允许偏差（mm）
5.2.1 支承框架标高偏差 ±10
5.2.2 支承框架上部水平度偏差 ≤3
5.2.3 管箱垂直度偏差 ≤5
5.2.4 管箱与炉立柱中心线间距偏差 ±5
5.2.5 预热器顶部标高偏差 ±8
5.2.6 转折箱出入口中心线偏差 ±10
6. 安全措施
6.1进入施工现场必须正确佩戴安全帽。
6.2高处作业必须扎好安全带，且将安全带挂到上方牢固可靠处。
6.3吊装用工器具使用前需要进行认真检查，防止使用不合格的工具。
6.4严禁使用破损的钢丝绳作为吊装用钢丝绳。防止电焊带打伤钢丝绳。
6.5 交叉作业应采取防护措施，工具、材料、边角余料严禁上下抛掷，应该使
用工具袋或箩筐等运走。严禁在吊物下方接料或逗留。
6.6施工用脚手架应该由专业人员搭设，经检查合格后方可使用，并定期进行
检查维护。
6.7 施工用电维护应由专业人员进行。
6.8 氧、乙炔使用时，距离应符合要求，运输时，严禁抛掷、滚动或碰撞。
4
分 部 分 项 工 程
作 业 指 导 书
作 业 项 目 名 称 编号: GL——004
空气预热器组合及安装
第 1 页 共 4 页
6.9严禁酒后进入施工现场，严禁在施工现场打闹。
6.10 坚持文明施工，保持现场整洁，垃圾和废料及时清除，做到“工完、料
尽、场地清”。
