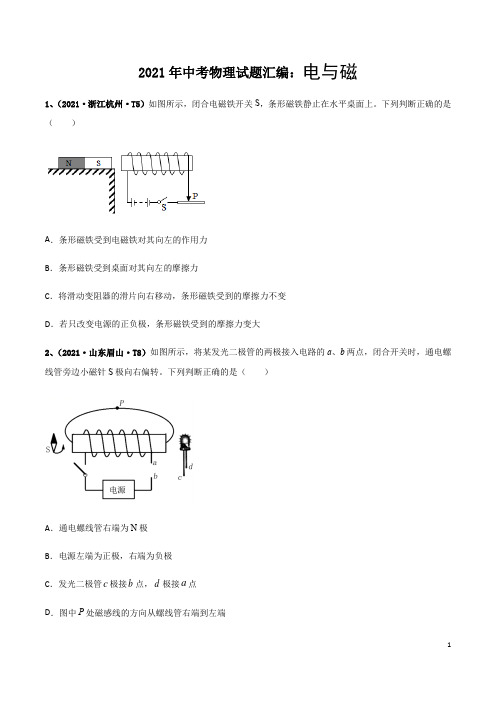

2021年中考物理试题汇编：电与磁1、（2021·浙江杭州·T5）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。
下列判断正确的是（）A．条形磁铁受到电磁铁对其向左的作用力B．条形磁铁受到桌面对其向左的摩擦力C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变D．若只改变电源的正负极，条形磁铁受到的摩擦力变大2、（2021·山东眉山·T8）如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。
下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管c极接b点，d极接a点D．图中P处磁感线的方向从螺线管右端到左端3、（2021·山东菏泽·T9）家用电磁炉的内部有一金属线圈，当线圈中通入交流电后会产生变化的磁场。
金属器皿放在电磁炉上时，金属器皿内就会产生电流，将电能转化为内能来加热食物。
下列设备中利用“磁生电”原理工作的是（）A．电风扇B．电饭锅C．电磁继电器D．动圈式话筒4、（2021·江苏泰州·T9）对下列四幅图的表述正确的是（）A．甲图反映的是电动机的工作原理B．乙图能实现电能转化为机械能C．丙图闭合开关后，小磁针N极逆时针偏转D．丁图中小磁针N极顺时针偏转5、（2021·江苏泰州·T8）我们在学习物理知识时，运用了很多研究方法，下列几个实例：①研究电流时，把它比作水流；②研究磁场时，引入磁感线；③在探究动能与速度关系时，控制质量相同；④用光线来描述光的传播路径和方向。
其中，运用了相同研究方法的是（）A．①②B．②④C．③④D．②③6、（2021·江苏南京·T7）图中与磁现象有关的四个实验，其对应的判断正确的是（）A. 甲图说明磁体周围不同点的磁场方向都不同B. 乙图是电磁感应现象C. 丙图说明电流具有磁效应D. 丁图说明磁场对电流有力的作用7、（2021·湖南长沙·T9）天气越来越炎热，妈妈给小伟买了一个手持式充电小风扇，下列与小风扇有关的说法中正确的是（）A．小风扇的工作原理是电磁感应B．小风扇工作时，将机械能转化为电能C．小风扇充电时，将化学能转化为电能D．小风扇的效率不可能达到100%8、（2021·湖南怀化·T15）下列实验装置与探究内容相符的有（）A．甲图可探究电流的磁效应B．乙图可探究发电机的工作原理C．丙图可探究发电机的工作原理D．丁图可探究电动机的工作原理9．（2021·湖南郴州·T6）如图所示实验装置的原理与电动机的工作原理相同的是（）A．B．C．D．10、（2021·湖南郴州·T3）a、b两个磁极间的磁感线分布如图所示。
浙江省湖州市2021年中考[科学]考试真题与答案解析
![浙江省湖州市2021年中考[科学]考试真题与答案解析](https://img.taocdn.com/s3/m/35036099f021dd36a32d7375a417866fb84ac01f.png)
浙江省湖州市2021年中考·科学·考试真题与答案解析友情提示：1．本卷可能用到的相对原子质量：H：1 C：12 N：14 O：162．本卷g取10牛／千克。
一、选择题本题有20小题，每小题3分，共60分。
请选出各题中一个符合题意的选项，不选、多选、错选均不给分。
1．2010年4月5日，科学家成功合成了第117号新元素，填补了第116号和118号元素之间的空缺。
推测该元素为117号元素的依据是A．中子数B．质子数C．电子数D．中子数和质子数2．人类胚胎发育的场所是A．卵巢B．输卵管C．子宫D．阴道3．下列疾病中，属于传染性疾病的是A．甲型肝炎B．癌症C．糖尿病D．冠心病4．如图是我省某类自然灾害的卫星云图，该自然灾害最有可能是A．台风B．地震C．寒潮D．干旱5．下列关于电动自行车的说法中，不正确的是A．车轮转轴内装有小钢珠是为了减小摩擦B．车把(车笼头)是省力杠杆C．动力系统的电动机是根据电磁感应的原理制成的D．刹车后不能立即停下是由于惯性6．呼吸作用是生物体的一项重要生理活动，其意义是A．将无机物合成有机物B．将有机物分解为无机物C．为生命活动提供能量D．吸收氧气放出二氧化碳7．上海世博会上的“冰壶”展馆(如图)体现了芬兰的生态创新。
所有的建筑材料都是在环保理念上经过精挑细选的，其中采用的纸塑复合材料属于A．金属材料B．无机非金属材料C．有机合成材料D．新型超导材料8．今年3月，我市大部分地区空气异常潮湿，家中墙壁“出汗”、地板湿漉漉的，产生这种现象的原因是水这种物质发生了A．熔化B．液化C．汽化D．凝固9．2010年4月14日，青海玉树发生了强烈地震。
震后救援人员使用了雷达生命探测仪，根据人的呼吸、心跳等生理特点，从反射回来的电磁波中探知废墟中是否存在生命迹象。
下列关于电磁波的说法中，不正确的是A．电磁波能在真空中传播B．电磁波能传递不同的信息C．电磁波能穿透水泥墙D．电磁波在空气中的传播速度约为340米／秒10．手机、手提电脑中使用的电池多为锂电池，锂电池具有质量轻、电量大等优点。
2021年浙江中考科学复习专练(温州专版)——专题24电和磁 (含解析)
2021年浙江中考科学复习专练（温州专版）——专题24电和磁一．选择题（共15小题）1．（2020秋•渠县期末）小明设计了下列四个实验，来验证“条形磁铁的磁性两端强、中间弱”的特性。
其中不能达到实验目的的是（）A．甲实验中，将条形磁铁平移靠近三颗小铁球B．乙实验中，将两根条形磁铁相互平移靠近C．丙实验中，将条形磁铁沿水平方向从挂有铁块的弹簧测力计下方向右移动D．丁实验中，将放在一堆大头针上的条形磁铁提起2．（2020•瑞安市模拟）如图所示为震动电缆报警器，其原理是：当电缆受到外力作用产生震动时，导线中会产生电信号，从而触发报警器报警。
下列实验与该报警器的工作原理相同的是（）A．B．C．D．3．（2019•乌拉特前旗校级一模）小科傍晚放学回家，闭合电灯开关（如图所示），发现电灯不亮，用测电笔分别测试灯泡两端的A、B接线柱，氖管均发光，那么故障的可能原因是（）A．进户火线开路B．进户零线开路C．灯泡灯丝开路D．灯泡灯丝短路4．（2018•瓯海区二模）“会发电的衣服“是由一种利用运动产生电流的“发电纤维”织造的。
人穿上这种衣服，在运动过程中衣物会产生压折，就能源源不断形成电流。
其原理与下列实验相同的是（）A．B．C．D．5．（2020•温州二模）如图所示是一款名为nPower的充电器。
它的内部主要由磁性物质以及线圈组成。
消费者只需将它带在身上行走散步，或是用手摇方式让它震动即可产生电。
此款充电器的发电原理与下列实验原理相同的是（）A．B．C．D．6．（2020春•温州期中）如图，当通电后敲击塑料板，观察到铁粉分布情况是（图中“”为导线穿过塑料板的位置）（）A．B．C．D．7．（2020•龙湾区一模）如图是一个重力灯，只需将重物放在顶部的凹槽中，让重物缓缓下降，带动转子转动，从而产生电能使电灯发光，下列图中与该重力灯工作原理相对应的是（）A．B．C．D．8．（2020春•温州期中）生活中掌握一些安全用电常识很有必要，下列做法中正确的是（）A．将断路器接在火线上B．将湿衣服直接晾在输电线上C．发现有人触电时直接用手将触电者拉开D．用电器失火时，先用水灭火，再切断电源9．（2020春•温州期中）风是一种潜力很大的新能源，地球上可用来发电的风力资源几乎是现在全世界水力发电量的10倍。
2021年浙教版中考科学复习冲刺综合训练 物理电学综合10(含答案)
2020-2021学年浙教版中考科学重难点优化与提高物理电学综合1001.滑动变阻器是通过改变接入电路的电阻丝的________来改变电阻的。
某滑动变阻器上标有“200Ω1A”字样，其中200Ω指的是________，1A指的是________。
02.电阻是导体对________作用，用字母________表示。
在国际单位制中，电阻的单位是________，简称________，用字母________表示。
电阻的常用单位还有________和________。
03. 如图所示，R1=4Ω，R2=6Ω，当开关S闭合时，通过R1与R2的电流之比为 ________；加在R1与R2两端的电压之比为 ________04.家庭电路中常用带有开关的移动插座，插座上的开关与插座是________联，插座与插座之间是________联．05.家庭电路中，开关与所控制的用电器之间是________连接的；如图所示为某家用电能表的表盘图片，它是测量家庭消耗________的仪表，正常工作电压为________伏．06.我国家庭电路的电压为________伏。
为了保证人身安全，洗衣机、冰箱、电饭锅等用电器都用三脚插头，使用时用电器的金属外壳接________线，避免触电事故。
07.雷电是大气中一种剧烈的放电现象．某次雷电，云层和大地之间的电压为2×106V，放电电流为5×104A，放电时间为0.1s，则该次雷电所释放的能量为________ J．08.在测定小灯泡功率的实验中，连接电路时，开关应处于________（填“断开”或“闭合”）状态，闭合开关前，应使滑动变阻器的滑片处在________位置。
09.电能表(又称“千瓦时计”，俗称“电度表”)可以直接测量某段时间家中消耗了多少________ 。
计量单位：________ (kW·h)；1千瓦时=________ 焦；当电功率的单位为千瓦，时间的单位为小时，则电能的单位是千瓦时(度)。
浙江省温州市2021年中考科学试卷 解析版
浙江省温州市2021年中考科学试卷解析版一、选择题（本题有15小题，每小题4分，共60分。
每小题只有一个选项是正确的，不选、多选、错选均不给分）1.《汉书·地理志》记载了我国西北地区的一种地貌（如图），后在很多干旱地区也发现了类似地貌。
形成这种地貌的主要外力因素是（）A. 流水B. 风力C. 冰川D. 海浪【答案】B【考点】地形变化的原因【解析】【分析】外力作用主要是指地球表面受重力和太阳能的影响所产生的作用，包括物理、化学和生物的风化作用，流水作用，冰川作用，风力作用，波浪及海流作用等。
【解答】干旱地区出现图中的地貌，由此可知，形成这种地貌的主要外力因素是风力；故答案为：B。
2.氮化锶（Sr3N2）是生产高端荧光粉的主要原料。
已知Sr3N2中N的化合价为-3，则Sr的化合价为（）A. -3B. -2C. +2D. +3【答案】C【考点】元素化合价的规则与计算【解析】【分析】根据化合物中元素化合价代数和为0分析。
【解答】Sr3N2中N的化合价为-3，设Sr元素化合价为x，则3x+（-3）2=0，解得x=+2；故选C。
3.用伏安法测电功率时，某电表的指针位置如图所示。
其示数为（）A. 1.30安B. 0.26安C. 1.30伏D. 0.26伏【答案】B【考点】电流的测量及电流表的使用【解析】【分析】根据图片确定电流表的量程和分度值，从而读出电流表的示数。
【解答】根据图片可知，电流表选择量程0~0.6A，分度值为0.02A，则示数为：0.2A+0.02A×6=0.26A，故B正确，而A、C、D错误。
故选B。
4.在制作洋葱表皮临时装片并观察细胞结构的实验中，下列器材中不需要用到的是（）A. 载玻片B. 胶头滴管C. 显微镜D. 试管【答案】 D【考点】观察细胞【解析】【分析】结合装片的制作及器材的用途来回答即可；【解答】A、细胞要放在载玻片上；B、滴加清水和红墨水时需要用滴管；C、细胞需要通过显微镜来观察；D、试管是化学反应的容器，观察细胞不需要；故答案为：D。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2021年科学中考真题分类汇编10：电磁学一、单选题1.（2021·台州）电给人类的生活带来极大的方便，然而使用不当时，也会给人们带来危害，下列符合安全用电原则的是()A.超负荷使用插座B.用湿手触摸开关C.将插头的接地插脚掰弯使用D.放风筝时远离高压设备2.（2021·湖州）以下四幅家庭电路图中，连接正确的是（）A. B.C. D.3.（2021·宁波）1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极高速a粒子流轰击一片很薄的金箔，并根据如图所示的实验现象和已有知识，在1911年提出了原子的有核模型。
要解释本实验现象产生的原因，下列知识中不需要用到的是()A.同种电荷相互排斥B.电荷的定向移动形成电流C.力是改变物体运动状态的原因D.一个a粒子的质量比一个电子的质量大得多4.（2021·杭州）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上，下列判断正确的是（）A.条形磁铁受到电磁铁对其向左的作用力B.条形磁铁受到桌面对其向左的摩擦力C.将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变D.若只改变电源的正负极，条形磁铁受到的摩擦力变大5.（2021·金华）甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。
根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（）A.甲、乙都是N极B.甲、乙都是S极C.甲是N极，乙是S极D.甲是S极，乙是N极6.（2021·湖州）如图是动圈式话筒的部分结构。
声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（）A.利用了电磁感应原理B.利用了通电导体在磁场中受力的原理C.利用了电流的磁效应D.产生了直流电7.（2021·丽水）丽水处州府城一角的磨盘特别受小孩青睐。
当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起(如图)。
下列四幅图中能反映其工作原理的是（）A. B. C. D.二、填空题8.（2021·宁波）科学方法是开启大自然奥秘之门的钥匙。
（1）如图所示，用鼓锤分别重敲和轻敲鼓面，铜鼓发出的声音的响度不同，同时可以通过乒乓球反弹的高度，来显示出鼓面振动的情况。
通过实验可知：鼓面振动的________越大，响度越大。
（2）为了便于描述光的传播路径和方向，科学上引入了光线的概念，实际上光线并不存在。
为了形象地表示磁体周围磁场分布的强弱和方向，科学上引入了________的概念，实际上它也并不存在。
9.（2021·宁波）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。
小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。
当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚防紫外线的遮阳布展开。
（1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。
为了达到设计要求，需要把滑动变阻器R1的滑片P向________(填“左”或“右”)移动。
（2）从安全用电的角度分析，进户线a应该是________线。
10.（2021·杭州）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。
我国家庭电路的电压是________V；对于人体，一般情况下________以下的电压才是安全的；安全用电原则是不接触________，不靠近________。
11.（2021·温州）“地漏”（如图甲）是连接排水管道与室内地面的接口。
“磁悬浮地漏”相对于传统地漏具有较多优点，如排水速度可随积水深度自动调节、在不排水时能密封管道等。
（1）若地漏不密封，排水管内臭气会扩散到室内。
从微观角度解释该现象：________。
（2）磁悬浮地漏的工作原理如图乙。
①当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起。
若磁体A下端为N极，则磁体B上端为________极。
②当密封盖上方有水时，密封盖下移，开始排水。
积水越多，则排水口越大，其原因是________。
12.（2021·嘉兴）电动机在现代生产、生活中有广泛的应用，（1）如图所示是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd边受到________，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中________来实现倒车。
13.（2021·衢州）绿色生态理念要求人们注重环保节能。
如图是额定功率为5W的LED灯与60W的白炽灯，LED灯直接把电转化为光，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。
（1）使用________灯照明更符合绿色生态理念。
（2）两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为________。
14.（2021·台州）某电热器的简化电路如图所示，可通过转动旋钮开关实现加热和保温功能。
该电热器额定电压为220伏，R1=2000欧，R2=484欧。
（1）开关转至ac位置时，电阻R1和R2的连接方式是________。
（2）开关转至bd位置时，该电热器可实现________功能、它的额定功率是________瓦。
三、解答题15.（2021·杭州）如图电路中，电源电压恒为4.5V，灯泡规格是“3V0.75”。
（1）灯泡正常工作时，电压表V1、V2示数分别为多少?滑动变阻器接入的电阻为多少?（2）灯泡正常工作4分钟，整个电路消耗的电能是多少?16.（2021·金华）便携式无线加湿器，让你随时随地实现加湿自由。
某品牌便携式无线加湿器，通过旋转开关S接触不同触点，实现高、低两个档位的转换，其简化的工作电路如图所示，铭牌上的部分参数如下表。
完成下列问题：（1）旋转开关S接触“bc”两触点时，加湿器属于________档位；（2）加湿器低档位工作时，电路通过的电流多大？（3）加湿器高档位工作6小时，将消耗多少电能？17.（2021·温州）图甲所示为一种水下滑翔机，图乙是其部分结构示意图。
该滑翔机通过液压泵将油在内、外油囊间来回转移，从而改变浮力大小以达到上浮和下潜的目的，再结合其它技术即可滑行，以执行海洋环境的监测任务。
（1）该滑翔机具有低能耗、高续航的特点，电池一次充电后能提供1千瓦时电能。
它在整个运动过程中前进速度保持0.2米/秒，但只有9％的时间耗电，耗电时功率仅为4瓦。
该滑翔机充电一次总共能航行的路程为多少千米？（2）该滑翔机总重515牛。
当外油囊中无油时，滑翔机排开水的体积为0.0495米3。
已知海水密度随深度变化情况如图丙所示。
当该滑翔机在600米深度悬浮时，外油囊中油的体积为多少米3。
（忽略海水压强对油和滑翔机外壳体积的影响）18.（2021·绍兴）某兴趣小组设计了一种恒温箱电路,如图甲所示,工作电路电源电压U1=220V,R1=242Ω。
控制电路电源电压U2=3V,R2=300Ω,热敏电阻R能即时感知恒温箱内温度,其阻值与温度的关系如图乙, 不计线圈的电阻。
当线圈中的电流大于或等于40mA时, 继电器的衔铁被吸合,动触点A与静触点B接触; 当线圈中的电流小于或等于30mA时衔铁被释放,动触点A与静触点C接触。
求:（1）闭合开关S1和S2,恒温箱开始工作,此时衔铁的动触点A与________(选填“B”或“C”)静触点相接触。
（2）电热丝R1正常工作5分钟消耗的电能。
（3）分析计算恒温箱正常工作时的温度变化范围。
19.（2021·湖州）小萍同学想利用图甲所示电路研究通过小灯泡(额定电压为3伏)的电流与它两端电压的关系。
她根据图甲完成图乙的部分连接，待连接完整后，移动滑动变阻器滑片，记录了多组数据，作出了图像a，还作出了电流大小与电源电压大小的关系图像b(如图丙所示)。
(已知滑动变阻器最大阻值为20欧)。
（1）根据图甲将图乙中的实物图连接完整。
(要求：滑动变阻器滑片向右移动，小灯泡变亮)（2）根据图像a，描述通过小灯泡的电流与小灯泡两端电压的关系。
________（3）当电流表示数为0.12A时，电压表的示数为多少?（4）图丙阴影部分的面积表示________。
20.（2021·台州）如图是某兴小组制作的“电子秤”的结构简图，其中的电磁铁和永磁体之间相互排斥。
对秤盘产生向上的力。
当秤盘上放置质量不同的物体时，可通过调节滑动变阻器改变电流大小，从而改变斥力大小。
使指针始终指在“a”位置。
此时，该电子秤所称量物体质量m跟电路中电流I的关系可视为：m=k(k为500克/安)。
据此原理、可将电流表改装成“质量显示仪”达到称量质量的目的。
（1）图中电磁铁和水磁体之间要产生斥力，则永磁体下端应为________极。
（2）当放上物体后，为了使指针仍处在"a”位置，必须将滑动变阻器滑片向________端移动。
（3）图中电源电压为9伏，线圈电阻为10欧、线圈允许通过的最大电流为0.8安，滑动变阻器规格为“5002A"，电流表量程为0~0.6安。
①计算该电子秤所能称量物体质量的范围________.②要增大该电子秤的称量范围，以下方法可行的是________。
(假设弹簧等元件均能正常工作)A．增大电源电压B．换用"100Ω；1A”的滑动变阻器C．电流表的量程换用“0~3安”21.（2021·台州）是某简易吊装机、其简化结构如图乙所示。
（1）吊装机工作时，顶端定滑轮的作用是________。
（2）吊装机总重为1500牛，其重力作用线通过A点。
结合乙图数据计算，当吊装机匀速吊起重物时，为防止翻倒，最多能吊起多少牛的重物？（3）吊装机在使用时，通常在一定位置压上配重防止翻倒。
将同一配重分别放在图中D，E，F处时，能达到最佳防翻效果的是________。
（4）电动机的额定功率是1200瓦，正常工作时消耗的电能有75%转化为重物的机械能。
当吊装机配重足够时，可在10秒内使重物匀速上升3米，求所吊重物受到的重力大小。
22.（2021·宁波）如图甲所示电路，电源电压恒定不变，灯泡L上标有“6V 2.4W"字样，其灯丝电阻随温度的升高而增大；OA、OB、OC是三条阻值不同且不变、粗细均匀的金属丝(同一条金属丝的阻值与其长度成正比)。
闭合开关S，当滑片P从A点滑到O点过程中，电流表示数和灯泡L亮度均保持不变。
（1）求灯泡L正常发光时，通过灯泡L的电流大小。
（2）金属丝OA的电阻R a=________Ω。
（3）继续滑动图甲中滑片P到OB段，当PB= 23OB时，电流表示数为0.36A；当PB= 12OB时，小灯泡正常发光。
