装配式混凝土结构剪力墙连接构造
装配整体式剪力墙结构体系介绍--2013-06-04名师优质资料
装配整体式框架—现浇筒体结构—适用于高层住宅、公寓、公共建
筑
体系概述
装配整体式混凝土剪力墙结构
由预制混凝土剪力墙墙板构件和现浇混凝土剪力墙构成结构的
竖向承重和水平抗侧力体系，通过整体式连接形成的一种钢筋 混凝土剪力墙结构形式
注：预制剪力墙墙板构件是指：装配式剪力墙的有效墙肢部分，包括预制 剪力墙墙板和现浇段
20墙板标准连接设计水平连接水平连接设计要点装配整体式混凝土剪力墙结构的预制墙板设计装配整体式混凝土剪力墙结构的预制墙板设计预制墙板标准连接设计预制墙板标准连接设计水平连接水平连接设计要点装配整体式混凝土剪力墙结构的预制墙板设计装配整体式混凝土剪力墙结构的预制墙板设计预预制制墙墙板板标标准准连连接接设设计计竖竖向向连连接接设计要点装配整体式混凝土剪力墙结构的预制墙板设计装配整体式混凝土剪力墙结构的预制墙板设计预预制制墙墙板板标标准准连连接接设设计计竖竖向向连连接接设计要点装配整体式混凝土剪力墙结构的预制墙板设计装配整体式混凝土剪力墙结构的预制墙板设计预预制制墙墙板板截截面面形形状状示示例例
宜首选抗剪粗糙面的形式，根据对混凝土连续性的要求，粗糙面的
体系概述
装配整体式混凝土剪力墙结构的连接
混凝土界面连接形式
混凝土抗剪键槽 用抗剪键槽；根据抗剪键槽的尺寸和数量，可分为两种类型：
在剪力较大且集中的部位，宜在采用抗剪粗糙面的基础上，配合使 I 型—小键槽—数量较多，截面较小，且宜连续布置 I I型—大键槽—数量较少，截面较大，间距可根据需要确定
CSCEC+BIAD 建筑工业化体系
—安徽省合肥市公租房项目
装配整体式剪力墙结构体系介绍
2013年06月05日
目 录
体系概述 设计要点
预制装配式剪力墙结构施工要点控制
目前，我国预制装配式混凝土结构以预制剪力墙结构为主，绝大多数的装配式混凝土剪力墙结构以套筒灌浆连接作为主要的受力连接。
在预制墙体的竖直方向通过顶部的预留插筋与底部的预留套筒顺次进行连接；水平方向则通过与相邻的预制墙体侧部伸出的钢筋绑扎形成暗柱，再通过现浇混凝土形成整体结构。
预制混凝土墙板构件的安装精度要求高，但套筒对位困难、钢筋干涉问题等影响着现场施工进度和质量，且墙板构件灌浆作业施工质量较难控制。
上述突出的技术问题影响着现场施工进度及质量，浪费人力、机械、材料。
1、工程概况北京建工怀柔新城项目位于怀柔区怀柔镇，共包括1~9号楼9个单体工程及1个地下车库，建筑面积约7.5万m2，其2~9层预制率达到75%以上。
该项目的施工难点在于竖向墙体安装，由于墙板预制构件数量大，种类多，且尺寸大，预制构件施工过程中易发生损坏。
因单个墙板构件钢筋套筒数量较多，上、下层精确对位更加困难；因主筋直径较大，钢筋稍有偏位调整异常困难。
2、预制剪力墙结构施工难点2.1 安装精度要求高本工程预制装配式剪力墙安装精度要求高，构件种类较多，墙板上、下层构件采用钢筋套筒灌浆连接，预留插筋的位置需准确调直，若与套筒孔偏位较大会导致墙板安装困难，作业费时费力，还会影响安装完成后的墙体垂直度、相邻2块墙板间的平整度及整体安装观感效果，因此，预制墙板构件的精确定位是安装的关键。
2.2 现浇混凝土连接部位施工困难装配式混凝土剪力墙结构采取拆分设计，相邻墙体构件通过现浇暗柱连为整体，其受力等同于现浇结构。
但相邻墙板侧向伸出的钢筋常与暗柱预留钢筋发生干涉，会影响安装进度；现浇连接段钢筋构造复杂，作业空间小，钢筋绑扎施工困难，暗柱处模板也不易安装固定，存在漏浆及胀模风险。
给墙板构件安装作业造成困难。
2.3 套筒灌浆作业质量控制难度较大套筒灌浆一般采用分仓法施工，墙板吊装前先根据构件的长度及灌浆料性能进行分仓。
其中仓体长度直接影响灌浆压力、灌浆时间、封缝强度，对灌浆密实度也有显著影响。
装配式混凝土剪力墙结构设计规程
• 4.3 吊环及预埋件
• 全灌浆套筒连接和半灌浆套筒连接
• 4.4 其他材料
浆锚搭接连接方法
连接方法
• 适宜采用为★；可采用为☆；不可采用为○；可操作时可选△。
注
★
注
3 装配整体式混凝土剪力墙结构条文学习
•
4 存在问题和发展展望
• 连接技术和材料的发展
对各种钢筋连接技术，比如套筒灌浆 连接和浆锚搭接连接的构件整体的抗震 性能、破坏形体的研究还需深入。
新材料的发展。
• 设计标准化的推动 • 预制构件的产品体系标准化
构建构件系统，标准化构件为主和非标 的定制构件为辅的体系。需要设计、生 产、施工的努力和政府推动。
板局部不连续的楼层宜采用现浇混凝土结构。 结构的侧向刚度不均匀和承载力突变的楼层宜
采用现浇混凝土结构。
• 比较表1 装配整体式剪力墙结构房屋的最大 适用高度与现浇对比
3 装配整体式混凝土剪力墙结构条文学习
• 第四章 材料
• 4.1 混凝土、钢筋、钢材 预制墙板混凝土不宜低于C30， 钢筋：推荐焊接钢筋网 。
• 第八章 多层装配整体式剪力墙 结构设计
• 8.1 一般规定 多层装配整体式剪力墙结构适用范围， 多层装配整体式剪力墙结构抗震等级， 多层装配剪力墙结构墙厚、配筋要求， 竖向接缝。
• 8.2 预制剪力墙构造 多层装配整体式剪力墙结构在重力、风
荷载及地震作用下的分析均可采用线弹性方 法。地震作用可采用底部剪力法计算，各抗 震墙肢按照负荷面积分配地震力。
• 预制装配式混凝土结构体系
• 结构体系： 预制装配式框架结构、 预制装配式剪力墙结构、 预制装配式框架－现浇剪力墙（核心筒）结
高层装配整体式剪力墙结构设计及施工
高层装配整体式剪力墙结构设计及施工摘要：剪力墙结构是装配式建筑物的主要支撑点，具备结构灵活、绿色节能环保的双重特性以高层建筑为例子，以脚注建筑专业设计原理为指导，在整体式剪力墙结构体制下，框架部分选用浇筑工艺设计，给出剪力墙结构布局及装配式等建筑专业设计和施工方案。
同时，为提升工程施工控制，从施工计划方法，在起吊顺序方面，改善和创新工程施工方式，完成剪力墙结构设计的规范化。
低消耗设计方案，提升工程施工流程的效率。
关键词：剪力墙结构；套筒规格注浆连接；接缝处连接；施工技术引言剪力墙结构是混凝土预制构造，是剪力墙的具体受力梁、板等整体或部分选用预制墙板。
重合梁、重叠板根据节点卡扣结构方式和后浇混凝土产生具备很强的承载能力。
稳定的建筑构造是在过去剪力墙的前提上设定剪力墙装配式，以提升装配式建筑构造的侧向弯曲刚度，提升空间操作灵活性，填补高层建筑剪力墙的不足。
一、设计案例简述本文以某产业园区高层建筑为研究对象，楼高18层。
地底有双层地下室和停车库。
工程建筑长度、总宽、高宽比分别为61.58m.14.65m.52.50m。
全部工程建筑展现大底盘较长结构类型，路面分裂、地底无缝拼接，多塔结构类型。
装配式分布范畴为2-18F，主要装配式包含现浇箱梁板。
选定高层建筑的设计方案使用期限为50年。
抗震设防选用规范C类，地震烈度预置为6°，基本地震瞬时速度预置为0.05g，场地类别属于II类。
二、剪力墙结构设计方案（一）结构管理体系决定选定多层建筑选用预制构件框架－剪力墙结构管理体系。
设计方案时，应依据《预制混凝土结构技术规程》(JGJ1-2014）和《高层建筑混凝土结构技术规程》(JGJ3-2010）的标准规定，融合预制构件整体工程建筑的结构特点，选用结构管理体系，遵循少规格型号、多组合的标准。
HPB300.HRB400型结构建筑钢筋，1-2F底部结构加固区选用预制混凝土，地下室底板.现浇板.柱.桩承台.墙体混凝土的强度等为C35，垫层混凝土的强度级别为C15，采用Q235B.Q345B钢；构造木地板选用预制构件+浇筑，薄厚60~80mm；墙体选用预制构件夹心保温墙板，墙面总薄厚为300mm，各自选用60mm.400厚混凝土防护层复合型XPS板保温隔热板，与200mm厚浇筑剪力墙墙体重合，搭建夹心隔热保温重合墙体。
混凝土剪力墙结构装配式组合壳体系技术规程

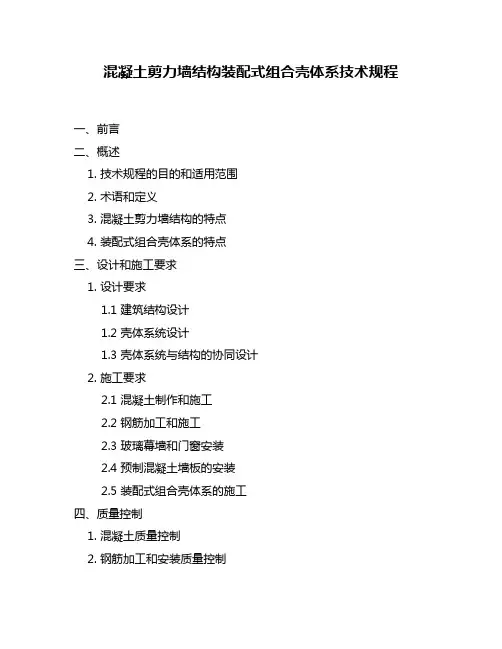

混凝土剪力墙结构装配式组合壳体系技术规程一、前言二、概述1. 技术规程的目的和适用范围2. 术语和定义3. 混凝土剪力墙结构的特点4. 装配式组合壳体系的特点三、设计和施工要求1. 设计要求1.1 建筑结构设计1.2 壳体系统设计1.3 壳体系统与结构的协同设计2. 施工要求2.1 混凝土制作和施工2.2 钢筋加工和施工2.3 玻璃幕墙和门窗安装2.4 预制混凝土墙板的安装2.5 装配式组合壳体系的施工四、质量控制1. 混凝土质量控制2. 钢筋加工和安装质量控制3. 玻璃幕墙和门窗安装质量控制4. 预制混凝土墙板安装质量控制5. 装配式组合壳体系的质量控制五、安全技术措施1. 安全措施2. 安全检查3. 火灾安全措施六、验收规定1. 混凝土结构验收规定2. 装配式组合壳体系验收规定3. 施工质量检查七、后记一、前言混凝土剪力墙结构装配式组合壳体系技术规程是根据国家建筑标准GB 50010-2010《混凝土结构设计规范》、GB 50017-2017《钢结构设计规范》和GB/T 50429-2007《建筑设计与施工信息模型应用技术规程》等相关标准制定的，旨在规范混凝土剪力墙结构装配式组合壳体系的设计和施工，保证建筑结构的安全性、可靠性和经济性。
二、概述1. 技术规程的目的和适用范围本技术规程适用于高层建筑混凝土剪力墙结构装配式组合壳体系的设计和施工，旨在规范其设计和施工，保证建筑结构的安全性、可靠性和经济性。
2. 术语和定义本技术规程中所使用的术语和定义参照GB 50010-2010《混凝土结构设计规范》和GB 50017-2017《钢结构设计规范》。
3. 混凝土剪力墙结构的特点混凝土剪力墙结构具有刚性好、抗震性能强、适应性强、施工方便等特点。
4. 装配式组合壳体系的特点装配式组合壳体系具有节能、环保、施工速度快、质量可控、适应性强等特点。
三、设计和施工要求1. 设计要求1.1 建筑结构设计混凝土剪力墙结构的设计应符合GB 50010-2010《混凝土结构设计规范》的要求。
15G107-1 《装配式混凝土结构表示方法及示例(剪力墙结构)》
Ｐ １７
15G107-1
制图规则
2 预制混凝土剪力墙施工图制图规则
第2.5条 给出了预制墙板后浇段表示方法规定
图2-4 ～图2-6 给出了各种类型后浇段的最小尺寸，具体尺寸尚应 根据工程具体情况，按配套标准图集15G310-2采用
建筑产业现代化国家建筑标准设计宣贯
15G107-1 《装配式混凝土结构表示方法及示例（剪力墙结构）》
主编单位
北京市住宅建筑设计研究院有限公司
中国建筑标准设计研究院有限公司 北京万科企业有限公司
参编单位
青岛新世纪预制构件有限公司 上海中星志成建筑设计有限公司 有利华建材（惠州）有限公司 中民筑友有限公司
相关构件的编号规则
在叠合楼板预制底板结构平面布置图中， 楼板和预制底板拼缝应注写工程编号， 预制底板应注写构件编号
Ｐ １３
15G107-1
制图规则
1 总则
第1.0.8条 第1.0.9条 结构设计说明中应统一明确的内容
钢筋构造设计的方法和要求，是装配式结构与现浇结构不同的内 容之一
钢筋构造设计的主要内容包括：
— 强调方法＋注重系统＋兼顾习惯—争取好用！
Ｐ ３
15G107-1
编制概述
2 编制原则
保证安全，规范工程设计 提高效率，简化标准化设计的施工图表示方法
— 剪力墙结构的平面表示方法
便于使用—设计方法＋标准化设计成果＋应用示例 强调协调与配套—全过程控制，全专业设计—结构与构 件，构件与连接，构件、连接与构造…… 探索标准预制构件系统的参数化设计方法 总结成熟经验，预留发展空间
装配整体式混凝土结构体系
装配整体式混凝土结构体系01装配整体式与全装配式＞装配整体式混凝土结构由预制混凝土构件通过可靠的方式进行连接并与现场后浇混凝土、水泥基灌浆料形成整体的装配式混凝土结构。
＞全装配整体混凝土结构全装配式混凝土结构的PC构件靠干法连接（如螺栓连接、焊接等）形成整体。
＞等同原理指装配整体式混凝土结构应该基本达到或接近与现浇混凝土结构等同的效果。
02常见的装配整体式混凝土结构体系＞装配式框架剪力墙体系预制部件：柱（柱模板）、剪力墙、叠合楼板，阳台，楼梯、内隔墙等；体系特点：工业化程度高，施工难度高，成本较高，室内柱外露，内部空间自由度较好。
适用高度：高层、超高层；适用建筑：商品房、保障房等＞叠合剪力墙体系预制部件：剪力墙、叠合楼板，阳台，楼梯、内隔墙等；体系特点：工业化程度高，施工速度快，连接简单，构件重量轻，精度要求较低等。
适用高度：高层、超高层；适用建筑：商品房、保障房等03基本预制构件装配整体式结构的基本构件主要包括预制混凝土柱、预制混凝土梁、预制混凝土剪力墙、预制混凝土楼面板、预制混凝土楼梯、预制混凝土阳台、空调板、女儿墙、围护结构等。
预制混凝土柱：预制混凝土实心柱、预制混凝土矩形柱壳预制混凝土梁：预制实心梁、预制叠合梁预制混凝土剪力墙：预制实心剪力墙、预制叠合剪力墙预制混凝土楼面板：预制混凝土叠合板、预制混凝土实心板、预制混凝土空心板、预制混凝土双T板等预制混凝土楼梯：外观更美观，避免现场支模，节约工期，受力明确，安装后可做施工通道预制混凝土阳台、空调板、女儿墙。
预制混凝土围护构件：外围护墙、预制内隔墙04预制构件的连接方式装配整体式结构中，根据接头受力、施工工艺等不同情况，可包含以下连接方式：钢筋套筒灌浆连接、焊接连接、浆锚搭接连接、机械连接、螺栓连接、栓焊混合连接、绑扎连接、混凝土连接等。
1结构材料的连接方式（一）钢筋套筒灌浆连接全灌浆套筒接头：传统的灌浆连接接头形式，套筒两端的钢筋均采用带肋钢筋及灌浆连接。
装配整体式剪力墙结构概念
装配整体式剪力墙结构概念一、预制构件装配整体式剪力墙结构是一种新型的建筑结构体系，其核心概念在于预制构件。
预制构件是在工厂或预制场内提前制作完成的，包括墙板、楼板、楼梯等构件。
这些构件在制作过程中，通常会采用高强度混凝土和钢筋，以确保其承载能力和耐久性。
二、剪力墙结构剪力墙结构是装配整体式剪力墙结构的重要组成部分。
它由一系列预制墙板组成，这些墙板在工厂或预制场内制作，并在施工现场通过连接件进行组装。
剪力墙结构具有较高的承载能力和抗震性能，能够有效地抵抗水平荷载和地震作用。
三、整体性装配整体式剪力墙结构的另一个特点是整体性。
在施工现场，预制墙板通过连接件进行组装，形成完整的剪力墙结构。
这种整体性不仅提高了结构的承载能力，还增强了结构的抗震性能。
四、高强度和耐久性装配整体式剪力墙结构采用高强度混凝土和钢筋制作预制构件，因此具有较高的承载能力和耐久性。
在正常的使用条件下，这种结构能够长期保持其原有的性能和安全性。
五、施工效率装配整体式剪力墙结构的施工效率较高。
在工厂或预制场内制作预制构件可以大幅缩短施工周期。
同时，施工现场的组装过程也相对简单、快速，进一步提高了施工效率。
六、节能环保装配整体式剪力墙结构具有节能环保的特点。
在预制过程中，可以通过采用保温、隔热等措施降低能耗。
同时，这种结构还可以减少对环境的影响，例如减少模板和支撑的使用量，降低废弃物的产生等。
七、灵活性装配整体式剪力墙结构具有较高的灵活性。
通过采用不同的预制构件组合，可以轻松实现不同的建筑布局和功能需求。
这种灵活性为建筑设计提供了更多的可能性。
八、经济性从长远来看，装配整体式剪力墙结构具有一定的经济优势。
首先，预制构件的制作可以提前进行，大幅缩短施工周期，从而降低人工成本。
其次，这种结构可以提高建筑的耐久性和节能性能，从而降低后期维护和能耗成本。
最后，装配整体式剪力墙结构的施工过程相对简单，可以降低施工难度和风险成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
82
83
84
85
86
87
预制外墙板节点详图
88
（二）预制剪力墙板之间的连接节点
楼层内相邻预制剪力墙之间应采用整体式接缝连接，且应符合 下列规定：
1.当接缝位于纵横墙交接处的约束边缘构件区域时，约束边缘构件的阴影 区域宜全部采用后浇混凝土，并应在后浇段内设置封闭箍筋。Fra bibliotek后浇段89
约束边缘构件阴影区 域全部后浇构造示意 lc-约束边缘构件沿
26
预制剪力墙安装
预制柱、墙安装前，应在预制构件及其支承构件间设置钢 质垫片，可通过垫片调整预制构件的底部标高，可通过在构 件底部四角加塞垫片调整构件安装的垂直度； 考虑到预制构件与其支承构件不平整，直接接触会出现集 中受力的现象。设置垫片有利于均匀受力，也可在一定范围 内调整构件的底部标高。
13
纵向受力钢筋搭接长度
14
15
16
17
18
19
预制剪力墙
20
预制剪力墙竖向分布钢筋连接构造
图8.3.5预制剪力墙竖向分布钢筋连接构造示意 1-不连接的竖向分布钢筋；2-连接的竖向分布钢筋；3-连接接头
21
预制剪力墙配筋图
22
带窗口的预制剪力墙配筋图
23
预制剪力墙竖向连接节点
预制剪力墙底部接缝宜设置在楼面标高处，并应符合 下列规定： 1.接缝高度宜为20mm； 2.接缝宜采用灌浆料填实； 3.接缝处后浇混凝土上表面应设置粗糙面。
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
后浇圈梁构造
屋面及立面收进楼层，应在预制剪力墙顶部设置封闭的后浇钢筋混凝土圈梁。 圈梁截面宽度不应小于剪力墙的厚度，截面高度不宜小于楼板厚度及250mm 的较大值；圈梁应与现浇或者叠合楼、屋盖浇筑成整体。
中德建筑技术学院
2018 《装配式混凝土建筑 构造与识图》课件
1
剪力墙构造
2
07
符号含义
3
符号含义
4
图例说明
5
剪力墙连接节点索引
6
剪力墙连接节点索引
7
剪力墙连接节点索引
8
剪力墙连接节点索引
9
剪力墙连接节点索引
10
剪力墙混凝土保护层厚度
11
剪力墙混凝土保护层厚度
12
受拉钢筋基本锚固长度
74
后浇钢筋混凝土圈梁构造示意 1-后浇混凝土叠合层；2-预制板；3-后浇圈梁；4-预制剪力墙
水平后浇带
各层楼面位置，预制剪力墙顶部无后浇圈梁时，应设置连续的 水平后浇带；水平后浇带应符合下列规定： 1.水平后浇带宽度应取剪力墙的厚度，高度不应小于楼板厚度； 水平后浇带应与现浇或者叠合楼、屋盖浇筑成整体。 2.水平后浇带内应配置不少于2根连续纵向钢筋，其直径不宜小
墙肢的长度 1-后浇段；2-预制剪
力墙
2.当接缝位于纵横墙交接处的构造边缘构件区域时，构 造边缘构件宜全部采用后浇混凝土；当仅在一面墙上 设置后浇段时，后浇段的长度不宜小于300mm。
90
构造边缘构件全部后浇构造示意 （阴影区域为构造边缘构件范围）1-后浇段；2-预制剪力墙
3.非边缘构件位置，相邻预制剪力墙之间应设置后浇段，后浇段的 宽度不应小于墙厚且不宜小于200mm；后浇段内应设置不少于4根竖 向钢筋，钢筋直径不应小于墙体竖向分布筋直径且不应小于8mm；两 侧墙体的水平分布筋在后浇段内的锚固、连接。
27
预制剪力墙安装
28
构件下垫片
预制剪力墙安装
29
接缝高度不宜小于 20mm ， 宜 采 用 灌 浆 料 填实。
预制剪力墙连接灌浆示意图
30
连通腔灌浆方式
预制剪力墙连接灌浆示意图
座浆料封闭灌浆 区域。
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
91
构造边缘构件部分后浇构造示意 （阴影区域为构造边缘构件范围）1-后浇段；2-预制剪力墙
92
边缘构件后浇区域
图集注：后浇段纵向钢筋连接推荐使用机械连接，设计人员也 可采用搭接连接等形式。
93
夹芯板的预制外墙
本图集适用于非组合式承重预制混凝土夹芯保温外墙板（本图 集简称“预制外墙板”），外叶墙板作为荷载通过拉结件与承 重内叶墙板相连。
于12mm。
75
水平后浇带构造
水平后浇带构造示意 1-后浇混凝土叠合层；2-预制板；3-水平后浇带；
4-预制76 墙板；5-纵向钢筋
夹芯板水平后浇带示意
内叶墙下侧距离 结构板顶标高 20mm ， 上 侧 距 离 结构板顶标高 140mm。
77
水平后浇带
水平后浇带示意
水平后浇带
78
79
80
81
边缘构件后 浇区域
101
预制夹心外墙竖向后浇段连接节点构造
后浇 区
后浇区
102 T型后浇段
预制夹心外墙竖向后浇段连接节点构造
边缘构件后浇区 域（预制外叶墙
保温模板）
103
（三）夹心外墙板接缝防水构造
预制外墙板的板缝处，应保持墙体保温性能的连续性。对于夹 心外墙板，当内叶墙体为承重墙板，相邻夹心外墙板间浇筑有 后浇混凝土时，在夹心层中保温材料的接缝处，应选用A级不 燃保温材料，如岩棉等填充。
1.内叶墙板上部相对外叶墙预留140mm现浇带。 2.洞口上下竖向钢筋不需进行灌浆连接。洞口上部竖筋
伸出预制墙板，锚入现浇混凝土带。 94
3.洞口边缘构件竖筋应进行灌浆连接。
95
95
2640+20+140=2800
96
竖向连接钢 筋
洞口上下竖向钢筋不需进行灌
浆连接。洞口上部竖筋伸出预 97
制墙板，锚入现浇混凝土带。
边缘构件后 浇区域
预制夹心外墙竖向后浇段连接节点构造
后浇区 后浇区
一字98 形型后浇段
• 夹芯保温外墙板后浇混凝土连接节点区域的钢筋连接
施工时，不得采用焊接连接。
98
预制夹心外墙竖向后浇段连接节点构造
99
预制夹心外墙竖向后浇段连接节点构造
预制外墙保 温模板
L型后浇段
后浇 区
后浇区
100
预制夹心外墙竖向后浇段连接节点构造
24
预制剪力墙竖向分布钢筋连接构造
25
剪力墙的竖向分布钢筋仅部分连接
预制剪力墙纵向钢筋连接
预制剪力墙竖向钢筋一般采用套筒灌浆或浆锚搭接连接，在灌浆时 宜采用灌浆料将墙底水平接缝同时灌满。灌浆料强度较高且流动性 好，有利于保证接缝承载力。灌浆时，预制剪力墙构件下表面与楼 面之间的缝隙周围可采用封边砂浆进行封堵和分仓，以保证水平接 缝中灌浆料填充饱满。
