维修电工_3级_操作技能T68镗床电气鉴定_1.2.1答题卷
t68镗床电气原理图及接线图
t68镗床电气原理图及接线图1.2.1 主要结构镗床在加工时,一般是将工件固定在工作台上,由镗杆或平旋盘(花盘)上固定的刀具进行加工。
1) 前立柱:固定地安装在床身的右端,在它的垂直导轨上装有可上下移动的主轴箱。
2) 主轴箱:其中装有主轴部件,主运动和进给运动变速传动机构以及操纵机构。
3) 后立柱:可沿着床身导轨横向移动,调整位置,它上面的镗杆支架可与主轴箱同步垂直移动。
如有需要,可将其从床身上卸下。
4) 要作台:由下溜板,上溜板和回转工作台三层组成。
下溜板可沿床身顶面上的水平导轨作纵向移动,上溜板可沿下溜板顶部的导轨作横向移动,回转工作台可以上溜板的环形导轨上绕垂直轴线转位,能使要件在水平面内调整至一定角度位置,以便在一次安装中对互相平等或成一角度的孔与平面进行加工。
1.2.2 运动形式卧式镗床加工时运动有:1) 主运动:主轴的旋转与平旋盘的旋转运动。
2) 进给运动:主轴在主轴箱中的进出进给;平旋盘上刀具的径向进给;主轴箱的升降,即垂直进给;工作台的横向和纵向进给。
这些进给运动都可以进行手动或机动。
3) 辅助运动:回转工作台的转动;主轴箱、工作台等的进给运动上的快速调位移动;后立柱的纵向调位移动;尾座的垂直调位移动。
1.2.3 T68型卧式镗床运动对电气控制电路的要求1) 主运动与进给运动由一台双速电动机拖动,高低速可选择;2) 主电动机要求正反转以及点动控制;3) 主电动机应设有快速准确的停车环节;4) 主轴变速应有变速冲动环节;5) 快速移动电动机采用正反转点动控制方式;6) 进给运动和工作台不平移动两者只能取一,必须要有互锁。
1.2 T68卧式镗床的电气控制线路分析T68卧式镗床的运动情况比较复杂,控制电路中使用了较多的行程开关。
它们都安装在床身的相应位置上。
主电路有两台电动机。
T68卧式镗床电气控制电路所用电器元件一览表如下表所示:1.3.1 主电路工作原理T68卧式镗床主电动机M1采用双速电动机,由接触器KM3、KM4和KM5作三角形——双星形变换,得到主电动机M1的低速和高速。
电工国家职业资格三级实操卷库
广东省职业技能鉴定统一试卷电工国家职业资格三级技能考核试卷准备通知单（考生）01试题一：1、试题名称：机床电气控制线路故障检查、分析及排除；2、本题分值：20分；3、考核时间：60分钟，不得超时；4、考核形式：实操；5、工具及其他准备：绝缘鞋、工作服、常用文具、万用表（其余工具和设备由考场负责准备）；6、证件准备:身份证、准考证。
试题二：1、试题名称：可编程控制系统装调与维修；2、本题分值：30分；3、考核时间：90分钟，若试题未完成，在考评员同意下，可适当延时，每超时5分钟，扣2分，依此类推；4、考核形式：实操；5、工具及其他准备：绝缘鞋、工作服、常用文具、万用表（其余工具和设备由考场负责准备）；6、证件准备:身份证、准考证。
试题三：1、试题名称：交流传动系统装调与维修；2、本题分值：30分；3、考核时间：50分钟，若试题未完成，在考评员同意下，可适当延时，每超时5分钟，扣2分，依此类推；4、考核形式：实操；5、工具及其他准备：绝缘鞋、工作服、常用文具、万用表（其余工具和设备由考场负责准备）；6、证件准备:身份证、准考证。
试题四：1、试题名称：直流调速系统安装与维修；2、本题分值：20分，3、考核时间：40分钟，不得超时。
4、考核形式：实操；5、工具及其他准备：绝缘鞋、工作服、常用文具、万用表（其余工具和设备由考场负责准备）；6、证件准备:身份证、准考证。
广东省职业技能鉴定统一试卷电工国家职业资格三级技能考核试卷准备通知单（考场）01试题一：一、试题：T68型卧式镗床、X62W铣床（或类似）电气控制线路故障检查、分析及排除（说明：考生在两个不同电气控制线路对应的工位中随机抽取一个，排除该线路上的故障）二、鉴定使用的场地、设备、工具、材料：1、T68型卧式镗床、X62W铣床（或类似）电气控制线路原理图（无故障点），每个工位一份；2、电工常用工具、万用表；3、T68型卧式镗床、X62W铣床（或类似）电气控制线路实训控制线路板两种，线路上设置10个故障开关，考试时由考评员任选其中3个设置故障。
《维修电工》三级高级职业技能鉴定实操试题
《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序设计、安装、调试等工作，达到考核题规定的要求。
２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内考核不得延时。
三、考核内容：机械滑台上带有主轴动力头，在操作面板上装有起动按钮S01、停止按钮S02（其工作方式见考核要求2选定）。
工艺流程如下：１、当工作台在原始位置时，按下循环启动按钮S01，电磁阀YV1得电，工作台快进，同时由接触器KM1驱动的动力头电机M起动。
２、当工作台快进到达A点时，行程开关SI4压合，YV1、YV2得电，工作台由快进切换成工进，进行切削加工。
３、当工作台工进到达B点时，SI6动作，工进结束，YV1、YV2失电，同时工作台停留3秒钟，当时间到，YV3得电，工作台作横向退刀，同时主轴电机M停转。
４、当工作台到达C点时，行程开关SI5压合，此时YV3失电，横退结束，YV4得电，工作台作纵向退刀。
５、工作台退到D点碰到开关SI2，YV4失电，纵向退刀结束，YV5得电，工作台横向进给直到原点，压合开关SI1为止，此时YV5失电完成一次循环。
四、考核要求：1、编程方法由考评员指定：⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程2、工作方式由考评员设定：A．机械滑台连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时机械滑台连续循环，当S07为“1”时机械滑台单次循环；B．机械滑台连续循环，按停止按钮S02机械滑台立即停止运行，当再按启动按钮S01，机械滑台继续运行；C．连续作3次循环后自动停止，中途按停止按钮S02机械滑台立即停止运行，并按原路径返回，直到压合开关SI1才能停止；当再按启动按钮S01，机械滑台重新计数运行。
3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
《维修电工》(三级高级)职业技能鉴定实操试题
《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序设计、安装、调试等工作，达到考核题规定的要求。
２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内考核不得延时。
S02接触器3秒钟，12AB，机械C34、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）姓名准考证号考号考位________考核时间∶至∶_______ 得分________工作方式由考评员设定：A．机械滑台连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时机械滑台连续循环，当S07为“1”时机械滑台单次循环；B．机械滑台连续循环，按停止按钮S02机械滑台立即停止运行，当再按启动按钮S01，机械C1考号考位2、写出梯形图程序或语句程序（考生自选其一）：3、用FX2系列PLC简易编程器或计算机软件进行程序输入及调试。
4、书面说明：⑴什么情况下允许双线圈输出？⑵PLC机与继电控制系统之间有哪些差异？《维修电工高级工》职业技能鉴定可编程控制器—准备单（）鉴定站所场地、设备、工具、材料：PLC机、编程器、计算机及软件、模拟台、连接导线、电工常用工具、万用表。
维修电工_高级样卷

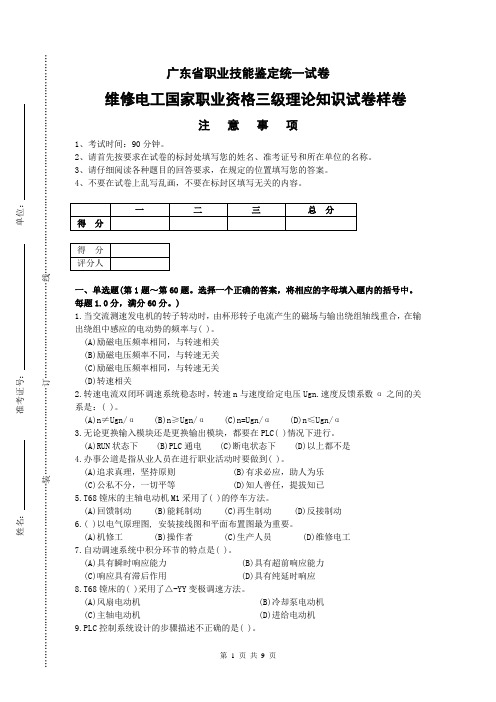

广东省职业技能鉴定统一试卷维修电工国家职业资格三级理论知识试卷样卷注 意 事 项1、考试时间：90分钟。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单选题(第1题～第60题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题1.0分，满分60分。
)1.当交流测速发电机的转子转动时，由杯形转子电流产生的磁场与输出绕组轴线重合，在输出绕组中感应的电动势的频率与( )。
(A)励磁电压频率相同，与转速相关 (B)励磁电压频率不同，与转速无关 (C)励磁电压频率相同，与转速无关 (D)转速相关2.转速电流双闭环调速系统稳态时，转速n 与速度给定电压Ugn.速度反馈系数α之间的关系是：( )。
(A)n≠Ugn/α (B)n≥Ugn/α (C)n=Ugn/α (D)n≤Ugn/α 3.无论更换输入模块还是更换输出模块，都要在PLC( )情况下进行。
(A)RUN 状态下 (B)PLC 通电 (C)断电状态下 (D)以上都不是 4.办事公道是指从业人员在进行职业活动时要做到( )。
(A)追求真理，坚持原则 (B)有求必应，助人为乐 (C)公私不分，一切平等 (D)知人善任，提拔知已 5.T68镗床的主轴电动机M1采用了( )的停车方法。
(A)回馈制动 (B)能耗制动 (C)再生制动 (D)反接制动 6.( )以电气原理图, 安装接线图和平面布置图最为重要。
(A)机修工 (B)操作者 (C)生产人员 (D)维修电工 7.自动调速系统中积分环节的特点是( )。
(A)具有瞬时响应能力 (B)具有超前响应能力 (C)响应具有滞后作用 (D)具有纯延时响应 8.T68镗床的( )采用了△-YY 变极调速方法。
(A)风扇电动机 (B)冷却泵电动机 (C)主轴电动机 (D)进给电动机 9.PLC 控制系统设计的步骤描述不正确的是( )。

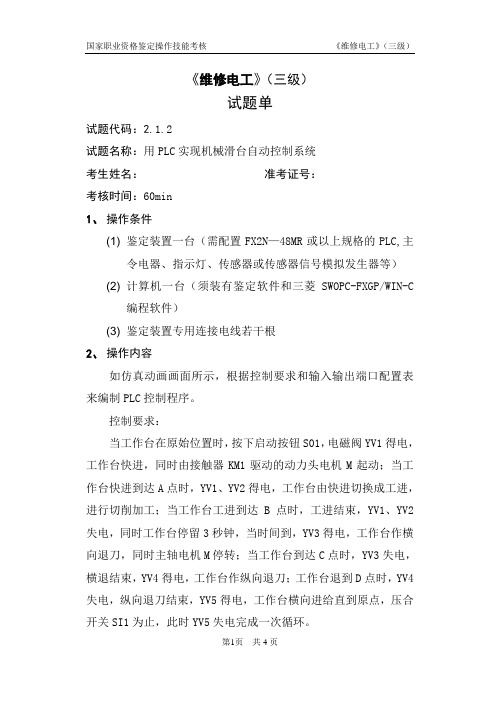

维修电工_3级_操作技能鉴定_2.1.2试题单
《维修电工》（三级）试题单试题代码：2.1.2试题名称：用PLC实现机械滑台自动控制系统考生姓名：准考证号：考核时间：60min1、操作条件(1) 鉴定装置一台（需配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）(2) 计算机一台（须装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）(3) 鉴定装置专用连接电线若干根2、操作内容如仿真动画画面所示，根据控制要求和输入输出端口配置表来编制PLC控制程序。
控制要求：当工作台在原始位置时，按下启动按钮S01，电磁阀YV1得电，工作台快进，同时由接触器KM1驱动的动力头电机M起动；当工作台快进到达A点时，YV1、YV2得电，工作台由快进切换成工进，进行切削加工；当工作台工进到达B点时，工进结束，YV1、YV2失电，同时工作台停留3秒钟，当时间到，YV3得电，工作台作横向退刀，同时主轴电机M停转；当工作台到达C点时，YV3失电，横退结束，YV4得电，工作台作纵向退刀；工作台退到D点时，YV4失电，纵向退刀结束，YV5得电，工作台横向进给直到原点，压合开关SI1为止，此时YV5失电完成一次循环。
第1页共4页按了启动按钮SB1以后,小车连续作N次循环后自动停止（N ＝1～9，可由循环次数选择按钮SB9-SB12以BCD码设定）。
中途按停止按钮SB2机械滑台立即停止运行，并按原路径返回。
直到压合开关SI1才能停止；当再按启动按钮SB1，机械滑台重新计数运行。
仿真动画输入端口配置表1第3页 共4页输出端口配置表2（软件未升级前，暂时先按表中地址执行）(1) 根据控制要求画出控制流程图；(2) 写出梯形图程序或语句表（考生自选其一）；(3) 使用计算机软件进行程序输入；(4) 下载程序并进行调试；3、 操作要求(1) 画出正确的控制流程图；(2)写出梯形图程序或语句程序（考生自选其一）；(3) 会使用计算机软件进行程序输入；(4) 在鉴定装置上接线，用计算机软件模拟仿真进行调试；根据考评员要求或鉴定装置自动生成的次数要求，设置循环次数选择按钮，向考评员演示。
