30MW机组安装工程施工组织设计(五)资料
30MW机组安装工程施工组织设计（五）8.5电气安装施工方案8.5.1工程概况本工程电气系统为汽轮发电机本体及其励磁系统、电气设备、变压系统、高低压配电装置系统安装和试车投运。
8.5.2施工程序8.5.2.1电气安装施工流程图：8.5.2.2施工程序8.5.2.2.1施工准备阶段：要熟悉图纸资料，领会设计意图，掌握施工标准、规范。
组织施工人员学习图纸技术资料，做好技术交底，合理配备劳动力、设备、材料等。
8.5.2.2.2施工阶段：配合阶段，对施工环境、情况要了解，和土建密切配合、预留预埋工作要做好，不得遗漏，预留位置正确，规范，防止日后开墙凿洞的重复劳动。
接地系统等隐蔽工程在土建基础工作时，安装就要与之同步,并及时签证。
主设备安装阶段，先按图进行底座基础的制作安装；配管配线、电缆敷设、配电箱等要按图纸正确施工，安装到位。
试运转须在厂用电系统正式通电后进行。
8.5.2.2.3调试收尾阶段：主要是些小规模或不完善部位的安装整改工作与竣工资料的收集、整理工作，以及分系统的调试，为配合机组总调做好准备工作。
8.5.3发电机出线罩施工8.5.3.1设备安装涉及范围：发电机出线小室、BCT、中性点柜、PT柜。
注：BCT——发电机出线电流互感器（套管型）PT柜——电压互感器、避雷器组合柜8.5.3.2材料、设备要求8.5.3.2.1材料、设备的包装应完整，设备在运输过程中无碰损坏现象。
8.5.3.2.2BCT、PT柜等设备的型号、规格符合设计要求。
8.5.3.2.3产品的技术文件应齐全。
8.5.3.2.4BCT等瓷件表面的保护层应完整。
8.5.3.3机、工、量具8.5.3.3.1机工具剪刀、榔头、防爆灯、各类扳手（力矩扳手）、锉刀、钢丝刷、老虎钳、罗丝刀、吸尘器、链条葫芦、吊环、钢丝绳、梯子、小刀、锯弓、木榔头、毛刷、油漆。
8.5.3.3.2量具摇表、钢卷尺、圆规、游标卡尺。
8.5.3.4作业条件8.5.3.4.1应有足够的施工场地，且照明良好。
锅炉房工程施工组织设计
目录第一章编制说明及编制依据第二章工程概况第三章施工部署第四章施工现场总平面布置第五章各分部分项工程的主要施工方法第六章确保工期的技术组织措施第七章确保工程质量的技术组织措施第八章确保工程安全生产的技术组织措施第九章确保工程文明施工的技术组织措施第十章施工场地治安管理措施第十一章施工环保措施第十二章冬季施工方案第十三章成品保护实施大纲第十四章紧急情况的处理措施、预案以及抵抗风险的措施第十五章与发包人、监理及设计人的配合三矿七尺煤锅炉房改造工程施工组织设计第一章编制说明、编制依据及执行标准第一节、编制说明通过对本工程设计图纸进行深入研究和分析，综合考虑本工程的施工特点和施工实际需要，结合以往同类工程施工的经验，对本工程的施工方案、施工管理、质量管理、工期计划、安全文明施工及新技术、新工艺等方面进行周密的部署，制订出本施工组织设计。
本施工组织设计编制的目的是：从宏观上为本工程施工提供一份完整的纲领性文件，用以指导工程的施工与管理，确保阳泉煤业（集团）股份有限公司三矿燃气锅炉房工程优质、高效、安全、文明地完成，交予业主使用，体现用户至上，业主满意的企业精神。
本施工组织设计编制的原则是：严格遵守招标文件和规范的各项规定及要求，根据工程的特点，认真组织施工，确保工程质量和工期达到业主满意。
合理安排施工顺序，做到布局合理、重点突出、全面展开、平行交叉作业、科学组织、均衡生产。
各工序紧密衔接，避免不必要的重复工作及窝工，以保证施工连续、均衡、有节奏的进行。
第二节编制依据一、招标文件阳泉煤业集团晋东煤炭管理有限责任公司总部基地建设项目工程招标文件及答疑。
二、工程总平面布置图纸、施工图。
1、法律、法规2、规程、规范3、图集第二章工程概况一、工程简况阳泉煤业（集团）股份有限公司三矿七尺煤锅炉房改造工程，位于阳煤集团三矿工业厂区内，东侧紧贴三矿检修组检修厂房，南侧为窑洞房，西侧为厂区道路挡墙，北侧为厂区道路。
由阳煤集团升华实业分公司开发建设,由山西国辰建设工程勘察设计有限公司设计,由山西诚正建设工程咨询监理有限公司监理，由山西宏厦第三建筑工程有限公司施工。
锅炉专业施工组织设计共45页文档
1 工程概况及系统简介1.1 工程概况锅炉采用哈尔滨锅炉厂有限责任公司生产的超临界、单炉膛、螺旋管圈水冷壁、前后墙对冲燃烧、一次中间再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构П型烟煤锅炉。
锅炉主要技术参数如下：1.2 系统简介锅炉采用全钢结构，П型设计，炉前为由水冷壁形成的炉膛，上部布置有屏式过热器，炉后为由包墙过热器形成的后烟井，后烟井又被中间隔墙分隔成前、后两个部分，前烟道布置有低温再热器和省煤器，后烟道布置有低温过热器和省煤器，炉膛和后烟井通过水平烟道连接，水平烟道中布置有末级过热器、末级再热器。
1.2.1 水系统（见附图）1.2.2 水冷壁系统1.2.3 过热系统1.2.4 再热系统1.2.5 烟风系统在炉膛燃烧产生的烟气经后烟井进入空气预热器烟气侧,在预热器中与一次风、二次风换热后进入电气除尘器,通过电气除尘器除尘后的烟气由吸风机送入烟道,再经脱硫装置脱硫后由烟囱排往大气中。
1.2.6 一次风系统从大气中吸入的一次风首先进入布置在烟道尾部的三分仓回转式空预器，预热后的一次风经过热一次风道至炉前与冷风汇合后进入磨煤机,把磨制合格的煤粉从出口煤粉管输送到锅炉的前后墙燃烧器。
1.2.7 二次风系统从大气吸入的二次风进入尾部烟道空预器，经过加热后通过热二次风道引入炉膛。
1.2.8 制粉系统原煤仓来煤通过给煤机送入中速磨，再由一次风机将经预热器加热后的热风和调温风混合后在磨煤机侧面进入，把磨制合格后的煤粉经煤粉管风力送入锅炉前后墙燃烧器，在给煤机、磨煤机出口档板等处，为了防止细煤、煤粉泄漏，布置有从密封风机来的密封风，从而避免了环境污染和燃料损失。
1.2.9 燃油系统锅炉点火采用轻油-煤粉二级高能点火系统，即高能点火装置点燃油系统→油系统点燃煤粉。
油系统先经过运输临时放在钢油罐内，再经滤油器由供油泵将油送入炉前油系统，进而进入油点火系统。
本工程锅炉点火、助燃和低负荷稳燃采用0号轻柴油，燃油系统中另外设有蒸汽加热、吹扫等管路，燃油设备区还布置了油加热器以及污油、污水处理设施。
30MW机组安装工程施工组织设计(六)

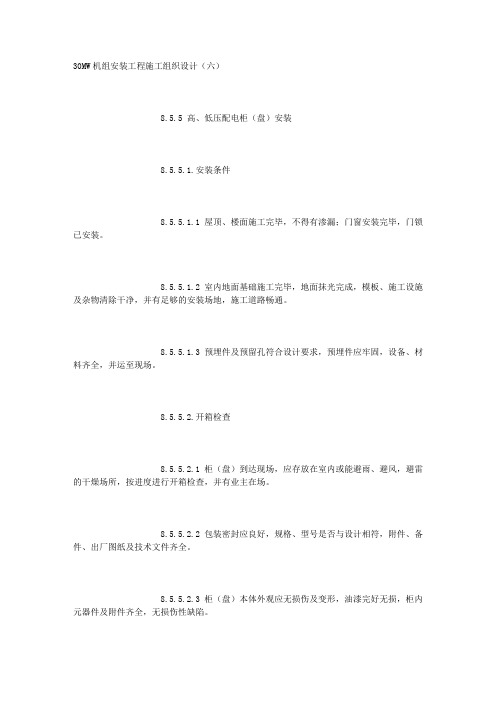

30MW机组安装工程施工组织设计（六）8.5.5 高、低压配电柜（盘）安装8.5.5.1.安装条件8.5.5.1.1屋顶、楼面施工完毕，不得有渗漏；门窗安装完毕，门锁已安装。
