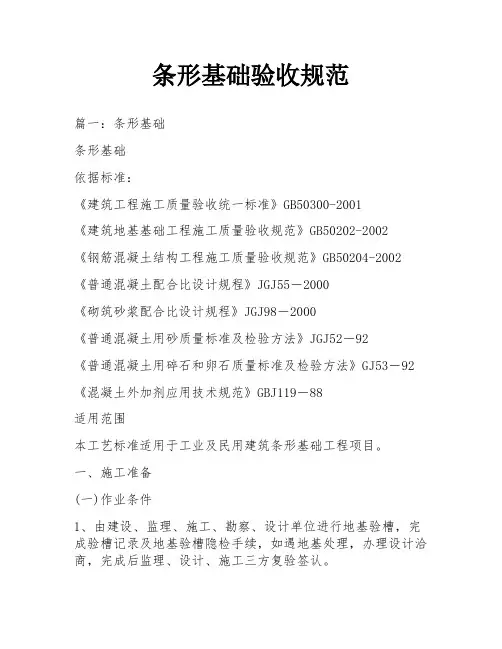

条形基础验收规范
条形基础验收规范篇一：条形基础条形基础依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002《钢筋混凝土结构工程施工质量验收规范》GB50204-2002《普通混凝土配合比设计规程》JGJ55－2000《砌筑砂浆配合比设计规程》JGJ98－2000《普通混凝土用砂质量标准及检验方法》JGJ52－92《普通混凝土用碎石和卵石质量标准及检验方法》GJ53－92《混凝土外加剂应用技术规范》GBJ119－88适用范围本工艺标准适用于工业及民用建筑条形基础工程项目。
一、施工准备(一)作业条件1、由建设、监理、施工、勘察、设计单位进行地基验槽，完成验槽记录及地基验槽隐检手续，如遇地基处理，办理设计洽商，完成后监理、设计、施工三方复验签认。
2、完成基槽验线预检手续。
(二)材质要求1、水泥：根据设计要求选水泥品种、强度等级；2、砂、石子：有试验报告，符合规范要求。
3、水：采用饮用水。
4、外加剂、掺合料：根据设计要求通过试验确定。
5、商品混凝土所用原材须符合上述要求，必须具有合格证，原材试验报告，符合防碱集料反应要求的试验报告。
6、钢筋要有材质证明、复试报告。
(三)工器具备有搅拌机、磅秤、手推车或翻斗车、铁锹、振捣棒、刮杆、木抹子、胶皮手套、串桶或溜槽等。
二、质量要求(一)钢筋工程(二)模板工程(三)砼工程注：(一)、(二)、(三)项具体要求请参照本书“独立柱基础工程技术交底记录”中相应部分。
三、工艺流程清理——砼垫层——清理——钢筋绑扎——支模板——相关专业施工——清理——混凝土搅拌——混凝土浇筑——混凝土振捣——混凝土找平——混凝土养护四、操作工艺(一)清理及垫层浇灌地基验槽完成后，清除表层浮土及扰动土，不得积水，立即进行垫层砼施工，砼垫层必须振捣密实，表面平整，严禁晾晒基土。
(二)钢筋绑扎垫层浇灌完成达到一定强度后，在其上弹线、支模、铺放钢筋网片。

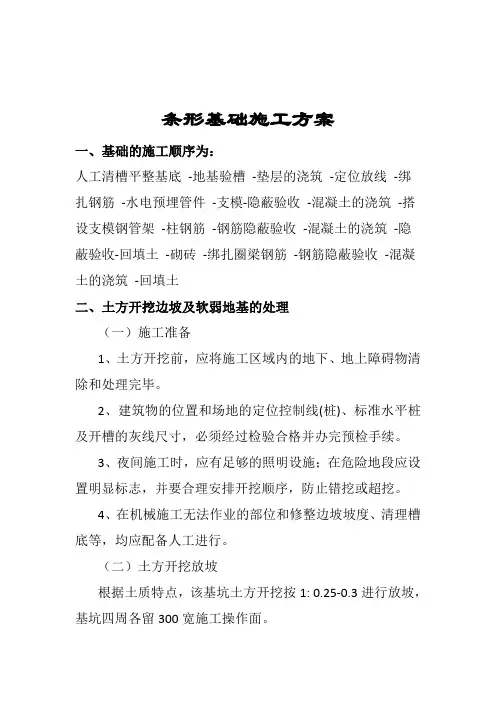

条形基础施工方案
目录1. .............................................................. 编制依据22. .............................................................. 工程概况23. 施工工艺流程 (2)4. 主要分项工程施工方案 (2)4.1 测量定位放线 (2)4.2 基槽开挖 (3)4.3 地基钎探 (3)4.4 3:7 灰土换填 (4)4.5 条形基础施工 (4)4.5.1 模板工程 (4)4.5.2 钢筋工程 (5)4.5.3 混凝土工程 (11)5．雨期施工技术措施 (12)6.安全生产，文明施工 (13)条形基础施工方案1. 编制依据1. 设计施工图纸；2. 《现行建筑施工规范大全》2009版；3. 《11G101-3〉图集；4. 《06G101-6〉图集；5. 《建筑抗震设防分类标准》GB50010-20086. 《建筑地基地处理技术规范》JGJ-79-2002；7. 《建筑地基基础工程施工质量验收规范》GB50202-2002；8. 《混凝土结构工程施工质量验收规范》GB50204-2002；9. 《建筑施工扣件式钢管脚手架安全技术规范》GB50204-2002；10. 《建筑电气工程施工质量验收规范》GB50303-2002；11. 《钢筋机械连接通用技术规程》JGJ107-2010。
2. 工程概况陕西步长制药有限公司改扩建工程为工业厂房建筑，根据设计要求，综合制剂车间（一）工程地上 3 层，框架结构。
基础形式为条形基础，条形基础带有斜坡面，混凝土强度等级有C30,钢筋一般为HPB235（I级钢）和HRB400 （III 级钢），单体工程设计抗震等级为二级。
3. 施工工艺流程测量定位放线——基槽开挖——地基钎探——3:7 灰土换填——测量定位放线——垫层施工——条形基础钢筋绑扎——地梁钢筋绑扎——框架柱插筋——条形基础模板支设——地梁吊模支设——防雷接地——验收——条形基础、地梁混凝土浇注——混凝土养护——模板拆除——验收4. 主要分项工程施工方案4.1 测量定位放线1 .定位点依据：根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。
基础施工方案(条形基础)
恩施耿家坪廉租房三标段A4栋工程基础工程专项施工方案编制单位：重庆渝海建设集团有限公司编制人：审核人：编制日期：二OO九年七月二十八日恩施耿家坪廉租房三标段A4栋工程基础分部工程专项施工方案我公司承建的恩施耿家坪廉租房三标段A4栋工程，基础为条形基础，为了确保优质、低耗、安全、文明、高速完成该分部工程，根据设计图纸、施工组织总设计及现场实际情况编制，是指导基础分部工程施工的重要文件。
一、基础概况1、该工程为条形基础，持力层根据设计地勘为泥质粉砂岩②2层。
极限端阻力为200Kpa；2、该工程条形基础为C15毛石混凝土，地圈梁混凝土强度等级为C20，采用商品砼浇筑，钢筋采用一、二级；4、基础砌体为Mb7.5水泥砂浆砌C15混凝土实心砌块。
5、基础设计为一道地圈梁，在-0.630m处一道。
二、施工组织1、主要管理人员及特殊工种的组成：公司领导兼技术负责人朱明文，项目经理肖人常，现场管理兼质检员张大明，施工员谭帮安，安全员杨家祥，材料员何泽芳，资料员汪前梅，塔吊司机李仲奎，电工机修程勇。
2、劳动力的组织计划：土石方砼班15人，木工班10人，钢筋班8人，泥工班20人，按照生活区的布置住宿安排到位。
3、机械设备的进场、就位、试用、报验等工作。
（按施工组织总设计的机械计划落实到位）。
4、物资投入计划是工程顺利进行的重要环节，使业主和监理工程师有足够的时间对进场的材料进行抽检和验收签证。
5、技术组织，现场红线点、轴线控制、水平标高专人负责，组织质量员、施工员、资料员等相关技术人员，熟悉审查施工图纸，并进行图纸会审、技术交底工作，形成纪要。
三、进度计划地基基础总工期控制在20天。
1、施工顺序定位放线→机械挖基坑→基底清理→地基验槽→C 15毛石砼条形基础浇筑→基础砌体（C15混凝土实心砌块）→地圈梁绑扎→隐检签证记录→地圈梁支模→地圈梁浇筑→拆模→基础梁弹定位轴线→回填土。
2、施工流向考虑工程实际情况，条形基础施工从1—37轴开始，再从38—74轴开始依次进行开挖。
柱下条形基础课程设计
课程设计课程名称：基础工程设计题目：柱下钢筋混凝土条形基础设计院系：土木工程专业：年级：姓名：指导教师：一、基本资料图1为某框架结构柱网布置图。
已知B轴线上边柱荷载设计值F1，中柱荷载设计值F2，初选基础埋深为d，地基土承载力特征值f a，设计参数的值见表1，试设计B轴线上条形基础JL—2。
图1 柱网平面布置图表1 设计参数项目学号尾数（0，5）学号尾数（1，6）学号尾数（2，7）学号尾数（3，8）学号尾数（4）学号尾数（9）柱荷载F (kN) F11080kN 1000kN 1200kN 1200kN 1200kN 1000kNF21310kN 1200kN 1400kN 1400kN 1400kN 1200kN柱间距L(m) L16m 5.4m 7.2m 7.2m 5.4m 5.2mL29m 7.2m 9m 9m 7.2m 6m基础埋深d 1.5m 1.5m2m2m 1.5m 1.5m承载力特征值fa 120kPa 120kPa 150kPa 120 kPa150kPa120kPa二、设计要求1. 进行基础平面布置；2. 确定基础底宽、长度、肋梁高度、翼板厚度；3. 取结构计算简图；4. 结构计算，按倒梁法计算基础内力。
5、根据内力进行配筋。
（不要求，建工卓班的可用PKPM计算后输出配筋图）三、柱下条形基础计算书 1、基础平面布置根据学号整理相应设计参数数据如下表1：表1 题目各类设计数据参数表学号尾数 F 1F 2 L 1 L 2 基础埋深d 承载力特征值f a （2，7）1200kN1400kN7.2m9m2m150kPa由题目可知，根据以上设计参数，画出基础平面布置图如图1所示：图3.2.1 基础平面布置图 2、确定基础底宽、长度、肋梁高度、翼板厚度 1) 求荷载合力重心位置设合力作用点与边柱A 的距离为c x ，据合力矩定理，以A 点为参考点，则有：14007.214007.2214007.2314007.2412007.25181200214004ik ic ikF x x mF⨯+⨯⨯+⨯⨯+⨯⨯+⨯⨯===⨯+⨯∑∑2)确定基础梁的长度和外伸尺寸基础梁两端外伸长度为1a 、2a ，取边跨的0.25倍。
地基基础设计实例
《地基基础》课程设计墙下条形基础课程设计一、墙下条形基础课程设计任务书（一）设计题目某教学楼采用毛石条形基础，教学楼建筑平面如图4-1所示，试设计该基础。
（二）设计资料⑴工程地质条件如图4-2所示。
杂填土 3KN/m 16=γ粉质粘土 3KN/m 18=γ3.0=b η a MP 10=s E6.1=d η 2KN/m 196=k f淤泥质土a 2MP =s E2KN/m 88=k f⑵室外设计地面-0.6m ，室外设计地面标高同天然地面标高。
图4-1平面图图4-2工程地质剖面图⑶由上部结构传至基础顶面的竖向力值分别为外纵墙∑F1558.57，山墙∑F2168.61，内横墙∑F3162.68，内纵墙∑F41533.15。
⑷基础采用两种方案:(1) 采用M5水泥砂浆砌毛石;(2) 采用水泥砂浆M5, 砌10砖基础。
标准冻深为1.20m。
（三）设计内容⑴荷载计算（包括选计算单元、确定其宽度）。
⑵确定基础埋置深度。
⑶确定地基承载力特征值。
⑷确定基础的宽度和剖面尺寸。
⑸软弱下卧层强度验算。
（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。
(2)绘制施工图（两种方案的基础平面图和基础剖面图）(3)制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。
二、墙下条形基础课程设计指导书（一）荷载计算 1.选定计算单元 对有门窗洞口的墙体，取洞口间墙体为计算单元；对无 门窗洞口的墙体，则可取1m 为计算单元（在计算书上应表示出来）。
2.荷载计算 计算每个计算单元上的竖向力值（已知竖向力值除以计算单元宽度）。
（二）确定基础埋置深度d50007-2002规定或经验确定0+（100~200）。
式中 ——设计冻深， Z 0·ψ·ψ·ψ； Z 0——标准冻深；ψ——土的类别对冻深的影响系数，按规范中表5.1.7-1； ψ ——土的冻胀性对冻深的影响系数，按规范中表5.1.7-2；ψ ——环境对冻深的影响系数，按规范中表5.1.7-3；（三）确定地基承载力特征值)5.0()3(m d b ak a -+-+=d b f f γηγη式中 ——修正后的地基承载力特征值（）； ——地基承载力特征值（已知）()；ηb 、ηb ——基础宽度和埋深的地基承载力修正系数（已知）； γ——基础底面以下土的重度，地下水位以下取浮重度(3)；γm ——基础底面以上土的加权平均重度，地下水位以下取浮重度(3)； b ——基础底面宽度（m ），当小于3m 按3m 取值，大于6m 按6m 取值；d ——基础埋置深度（m ）。
土力学独立基础条形基础
柱下独立基础课程设计一、 设计资料1、地形拟建建筑场地平整; 2、工程地质条件 自上而下土层依次如下：①号土层,杂填土,层厚,含部分建筑垃圾;②号土层,粉质黏土,层厚,软塑,潮湿,承载力特征值kPa f ak 130=; ③号土层,黏土,层厚,可塑,稍湿,承载力特征值kPa f ak 180=; ④号土层,细砂,层厚,中密,承载力特征值kPa f ak 240=;⑤号土层,强风化砂质泥岩,厚度未揭露,承载力特征值kPa f ak 300=; 3、岩土设计技术参数地基岩土物理力学参数如下表所示;地基岩土物理力学参数4、水文地质条件1拟建场区地下水对混凝土结构无腐蚀性; 2地下水位深度：位于地表下; 5、上部结构资料拟建建筑物为多层全现浇框架结构,框架柱截面尺寸为mm mm 500500⨯;室外地坪标高同自然地面,室内外高差mm 450;柱网布置如下图所示;柱网平面图6、上部结构作用在柱底的荷载效应标准组合值：F K=1873KN,M K=193KN·m,V K=83KN,上部结构作用在柱底的荷载效应基本组合值：F=2435KN,M=251KN·m,V=108KN7、混凝土的强度等级C25~C30,钢筋采用HPB235、HRB335级;8、设计分组第10组,共12人,选择题号1~12,基础持力层选用④号土层,设计错误!轴柱下独立基础;9、设计要求每人根据所在组号和题号,完成指定轴线的独立基础设计;对于另外两根轴线的基础,只要根据所给荷载确定基础底面尺寸,以便画出基础平面图;要求分析过程详细,计算步骤完整,设计说明书的编写应具有条理性,图纸整洁清晰;10、设计内容1、确定基础埋深；2、按持力层承载力特征值确定基础底面尺寸；3、计算地基变形值,验算地基变形特征值；4、基础结构设计：拟定基础剖面尺寸,进行地基梁正截面和斜截面设计及底板抗剪验算和配筋设计,并满足构造设计要求;5、绘制基础施工图,包括基础平面布置图、独立基础大样图,并提出必要的技术说明;参考资料1．土力学第2版东南大学等四校合编.中国建筑工业出版社,2009;2．基础工程第2版华南理工大学等三校合编.中国建筑工业出版社,2009;3.土力学与基础工程赵明华主编.武汉工业大学出版社,2003;4.建筑结构荷载规范GB50009—2001,中国建筑工业出版社,2002;5.建筑地基基础设计规范GB50007—2008,中国建筑工业出版社,2008;6．混凝土结构设计规范GB50010—2002,中国建筑工业出版社,2002;二、独立基础设计1.选择基础材料基础采用C30混凝土,HPB335级钢筋,预估基础高度;2.选择基础埋置深度根据柱下独立基础课程设计任务书要求和工程地质资料选取;①号土层：杂填土,层厚约,含部分建筑垃圾;②号土层：粉质粘土,层厚,软塑,潮湿,承载力特征值f ak=130kPa;③号土层：粘土,层厚,稍湿,承载力特征值f ak=180kPa;④号土层：细砂,层厚,中密,承载力特征值f ak=240kPa;⑤号土层：强风化砂质泥岩,很厚,中密,承载力特征值f ak=300kPa;拟建场区地下水对混凝土结构无腐蚀性,地下水位深度：位于地表下;取基础地面高时最好至持力层下,本设计取错误!号土层为持力层,所以考虑取室外地坪到基础地面为+++=;由此得到基础剖面示意图如下图所示;基础剖面简图3.求地基承载力特征值fa 根据细沙e=,查表得b η=,d η=; 基地以上土的加权平均重度为7.35.0115.14.92.010-201205.018⨯+⨯+⨯+⨯+⨯=）（m γ=3m KN持力层承载力特征值f a 先不考虑对基础宽度修正为ak a f f =+m γηd =240+××上式d 按室外地面算起; 4.初步选择基础尺寸取柱底荷载标准值：F K =1873KN,M K =193KN·m,V K =83KN; 计算基础和回填土G K 时的基础埋置深度为d=)15.47.3(21+= 基础底面积为A 0=296.520725.1102.233.3711873m d f F G a k =⨯-⨯-=-γ由于偏心不大,基础底面积按30%增大,即A==×=初步选定基础地面面积25.95.28.3m lb A =⨯==,且b =<3m 不需要再对f a 进行修正;5.验算持力层地基承载力 基础和回填土重为()KN dA r G G K 75.5365.920725.1102.2=⨯⨯+⨯==偏心距为m G F M e k k k k 106.075.24094.25975.53618738.083193==+⨯+=+=<m l6.06=因此min k p >0,满足要求 基地最大压力：kPa l e A G F P k k k k 61.255)8.3106.061(5.925.5361873)61(max =⨯++=++=<= 22min max /33.371/66.23427.21361.2552M KN f M KN p p p a k k k =<=+=+=满足要求因此最后确定基础底面长,宽;6.地基变形验算求基低压力和基底附加压力kpa A G F p 16.2495.923678.35.22.28.35.2105.18.35.2201873==⨯⨯⨯⨯+⨯⨯⨯+=+=基础底面处土的自重应力kpa d r cz 6.50115.04.95.1102.0201185.0=⨯+⨯+⨯+⨯+⨯=⨯=σ 则基础附加压力mpa kpa p p cz 198.056.1986.5016.2490==-=-=σ 确定沉降计算深度因为不考虑相邻荷载的影响,故可以按式估算：()m z n 3.55.2ln 4.05.25.2=-⨯=取n z =沉降量计算, 点号Ml/bz/bmm-mm mm0 0 0 0 1 23由计算可得取=符合要求; 确定沉降经验系数错误!计算值()mpa E A A E si i i S 1.1356.1959.255918/88.8418/82.7346.11/2.174088.8482.7342.1740/==++++=∑∑=错误!值的确定假设,按表书本表可得插值求得2.1=s ϕ③最终沉降量为S=mm x S i s 4.476.382.1==∑∆ϕ 满足地基规范要求;7.计算基地净反力取柱底荷载效应基本组合值：F=2435KN,M=251KN·m,V=108KN; 净偏心距为24358.01082510⨯+==F M e =<m L 63.068.36== 基础边缘处的最大和最小净反力为kPakPa n n l e lb F P58.31206.2000maxmin)8.3139.061(5.92435)61(=⨯±=±=8.基础高度采用阶梯型基础冲切验算简图柱下冲切冲切验算简图变阶处冲切柱边基础截面抗冲切验算l=,b=,m a m b a c c t 5.0,5.0===;初步选定基础高度h=800mm,两个台阶,每个台阶均为400mm;0h =800-40+10=750mm 有垫层则冲切力m h a t 275.025.020=⨯+=+<b=因此,可得mm a a a b t m 1250220005002=+=+=因偏心受压,n p 取max n p =,所以冲切力为KNh bb b h a l P Flc c n 7.683])75.025.025.2(5.2)75.025.028.3[(89.312])22()22[(2200max =---⨯--⨯=-----= 抗冲切力为=07.0h a f m t hp β×1×××=>满足要求 变阶处抗冲切验算 由于有m b a t 25.11==,m a 9.11=,mm h 3505040001=-=所以m h a t 95.135.0225.1201=⨯+=+<b=取m a b 9.1=;因此,可得m a a a b t m 6.1295.125.12=+=+=冲切力为KNh bb b h a l P Fl n 11.445])35.0225.125.2(5.2)35.029.128.3[(58.312])22()22[(220101max =---⨯--⨯=-----=抗冲切力为KN h a f m t hp 56.56035.16.1143017.07.00=⨯⨯⨯⨯=β>满足要求 9.配筋计算选用HPB335级钢筋,2300mm N fy =; （1）基础长边方向（2）对于Ⅰ-Ⅰ截面柱边,柱边净反力为kPap p l a l p p n n cn nI 72.263)06.20058.312(6.75.08.306.200)(2min max min =-⨯++=-++=悬臂部分净反力平均值kPa p p nI n 15.288)72.26358.312(21)(21max =+=+ 弯矩为mKN b b a l P P M c c nIn I ⋅=⨯⨯=+-+=11.7195.53.32415.288)2())(2(24122max 26018.35517503009.01011.7199.0mm h f M A y I sI =⨯⨯⨯==对于截面Ⅲ-Ⅲ变阶处,有kPa p p l a l p n n n 45.28452.112.1746.79.18.306.200)(2p min max 1min nIII =⨯++=-++= m KN b b a l P P M nIII n III ⋅=⨯⨯=+-+=63.28025.69.1245.298)2())(2(2412121max 260162.29693503009.01063.2809.0mm h f M A y III sI =⨯⨯⨯==比较sI A 和sIII A ,应按sI A 配筋,实际配18φ16180As=>（3）按基础短边方向因为该基础受单向偏心荷载作用所以,在基础短边方向的基底反力可按均匀分布计算,取kPap p p n n n 32.256)06.20058.312(21)(21min max =+=+=对于Ⅰ-Ⅰ截面柱边 弯矩为mKN a l b b p M c c nII ⋅=+⨯-=+-=03.346)5.06.7()5.05.2(2432.256)2()(2422 2608.17087503009.01003.3469.0mm h f M A y II sII =⨯⨯⨯==对于ⅠV-ⅠV 截面变阶处 弯矩为m KN a l b b p M nIV ⋅=+⨯-=+-=53.158)9.16.7()25.15.2(2432.256)2()(242121260157.16773503009.01053.1589.0mm h f M A y IV sIV=⨯⨯⨯== 比较sII A 和sIV A ,应按sII A 配筋,实际配16φ12130As=>10.基础配筋大样图基础配筋大样图如下图所示11.确定错误!、错误!轴柱子基础底面尺寸由柱下独立基础课程设计任务书得：5号题错误!、错误!两柱子基底荷载分别如下; 错误!轴：F K =1218KN,M K =235KN·m,V K =80KN; 错误!轴：F K =1433KN,M K =297KN·m,V K =74KN; 由前面计算得持力层承载力特征值kPa f a 33.371=,计算基础和回填土重k G 时的基础埋深d=,错误!轴基础底面积为2087.320725.1102.233.3711218m df F A G a k=⨯-⨯-=-=γ 基础底面积按30%增大,即2002.587.33.13.1m A A =⨯==初步选定基础地面面积260.20.3m lb A =⨯==,b <3m,不需要再对a f 进行修正;错误!轴基础底面面积为2052.420725.1102.233.3711433m df F A G a k=⨯-⨯-=-=γ基础底面积按30%增大,即2088.552.43.13.1m A A =⨯==初步选定基础地面面积为226.72.23.3m lb A =⨯==,b <3m,不需要再对a f 进行修正;12.错误!、错误!两轴持力层地基承载力验算 A 轴,基础和回填土重为KN dA G G k 3396)20175.1102.2(=⨯⨯+⨯==γ偏心距为m G F M e k k k k 19.033912188.080235=+⨯+=+=<m l5.06=min k p >0,满足要求;基础最大压力：kPa l e A G F P k k k k 11.358)319.061(63391218)61(max =⨯++=++=< 所以,最后确定基础地面长3m,宽2m;错误!轴,基础和回填土重为KN dA G G k 33.33026.7)20175.1102.2(=⨯⨯+⨯==γm G F M e k k k k 20.033.33014338.074297=+⨯+=+=<m l55.06=min k p >0,满足要求;基础最大压力：kPa l e A G F P k k k k 2.331)3.32.061(26.733.3301433)61(max =⨯++=++=< 所以,最后确定基础地面长,宽;13.设计图纸根据以上的计算,可以绘制出基础平面布置图和B轴柱子基础大样图,详细设计图请见最后的A3图1号和2号图纸;桩基础课程设计计算书一、设计资料1、地形拟建建筑场地地势平坦,局部堆有建筑垃圾;2、工程地质条件自上而下土层依次如下：①号土层：素填土,层厚,稍湿,松散,承载力特征值kPa f ak 95=; ②号土层：淤泥质土,层厚,流塑,承载力特征值kPa f ak 65=; ③号土层,粉砂,层厚,稍密,承载力特征值kPa f ak 110=; ④号土层,粉质黏土,层厚,湿,可塑,承载力特征值kPa f ak 165=; ⑤号土层,粉砂层,厚度未揭穿,中密—密实,承载力特征值kPa f ak 280=; 3、岩土设计技术参数地基岩土物理力学参数如表和表所示;表 桩的极限侧阻力标准值sk q 和极限端阻力标准值pk q 单4、水文地质条件1拟建场区地下水对混凝土结构无腐蚀性; 2地下水位深度：位于地表下; 5、上部结构资料拟建建筑物为六层钢筋混凝土框架结构,室外地坪标高同自然地面,室内外高差mm 450;柱截面尺寸均为mm mm 400400⨯,横向承重,柱网布置如图所示;图 柱网平面布置图其中纵向尺寸为5A,横向尺寸为,A 值取mm A 66002=;6、上部结构作用上部结构作用在柱底的荷载效应标准组合值如表所示,上部结构作用在柱底的荷载效应基本组合值如表所示,题号 k F )(kNk M )(m kN ⋅)(kN V k错误!轴 错误!轴 错误!轴 错误!轴 错误!轴 错误!轴 错误!轴 错误!轴 错误!轴 1 1256 1765 1564 172 169 197 123 130 112 2 1350 1900 1640 185 192 203 126 135 114 3 1650 2050 1810 191 197 208 132 141 120 4 1875 2160 2080 205 204 213 139 149 134 5 2040 2280 2460 242 223 221 145 158 148 6 2310 2690 2970 275 231 238 165 162 153 7 2568 3225 3170 293 248 247 174 179 165 8 2670 3550 3410 299 264 256 183 190 170 9 2920 3860 3720 304 285 281 192 202 191 10 3130 3970 3950 323 302 316 211 223 230 11 3300 4110 4090 341 319 347 232 245 260 12 3440 4230 4210 376 337 369 251 266 285题号 F )(kNM )(m kN ⋅)(kN V错误!轴 错误!轴 错误!轴 错误!轴 错误!轴 错误!轴 错误!轴 错误!轴 错误!轴 11580 2630 1910 198 205 241 150 140 1387、混凝土的强度等级C25~C30,钢筋采用HPB235、HRB335级;二设计分组首先分为预制桩和灌注桩两个大组,再根据表所给出的设计资料、荷载资料、柱网尺寸及学生人数分为12个小组;分组示意如下：1预制桩组：第1组,共12人,选择题号1~12,柱网尺寸分别为A,设计错误!轴柱下桩基础;1第5组,共12人,选择题号1~12,柱网尺寸分别为A,设计错误!轴柱下桩基础;1第6组,共12人,选择题号1~12,柱网尺寸分别为A,设计错误!轴柱下桩基础;1A,设计错误!轴柱下桩基础;第7组,共12人,选择题号1~12,柱网尺寸分别为2A,设计错误!轴柱下桩基础;第9组,共12人,选择题号1~12,柱网尺寸分别为2A,设计错误!轴柱下桩基第12组,共12人,选择题号1~12,柱网尺寸分别为2础;2灌注桩组：A,设计错误!轴柱下桩基础;第2组,共12人,选择题号1~12,柱网尺寸分别为1A,设计错误!轴柱下桩基础;第3组,共12人,选择题号1~12,柱网尺寸分别为1A,设计错误!轴柱下桩基础;第4组,共12人,选择题号1~12,柱网尺寸分别为1A,设计错误!轴柱下桩基础;第8组,共12人,选择题号1~12,柱网尺寸分别为2A,设计错误!轴柱下桩基第10组,共12人,选择题号1~12,柱网尺寸分别为2础;第11组,共12人,选择题号1~12,柱网尺寸分别为A,设计错误!轴柱下桩基2础;三设计要求每人根据所在组号和题号,完成指定桩型和指定轴线的桩基础设计;对于另外两根轴线的基础,只要求根据所荷载确定承台尺寸和桩数,以便画出桩基平面布置图;要求分析过程详细,计算步骤完整,设计说明书的编写应具有条理性,图纸整洁清晰;四设计内容1、设计桩基础,包括选定桩长和截面尺寸,确定单桩承载力特征值,确定桩数并进行桩的布置,进行桩身和承台的计算并满足构造设计要求,编写计算书;2、绘制桩基础施工图,包括桩基础平面布置图、桩和承台大样图,并提出必要的技术说明;五设计成果1、设计计算书设计计算书包括以下内容：1确定桩的选型,确定单桩竖向承载力;2估算桩的根数、布桩,确定承台尺寸;3桩基础验算;4桩承台设计,包括抗冲切、抗剪和抗弯的强度计算;5桩身设计,对预制桩,进行吊装验算并满足构造配筋要求；对灌注桩,一般按构造配筋;2、设计图纸设计图纸包括以下内容：1桩基平面布置图;2承台大样图;3必要的设计说明;六参考资料1．土力学第2版东南大学等四校合编.中国建筑工业出版社,2009;2．基础工程第2版华南理工大学等三校合编.中国建筑工业出版社,2009;3.土力学与基础工程赵明华主编.武汉工业大学出版社,2003;4.建筑结构荷载规范GB50009—2001,中国建筑工业出版社,2002;5.建筑地基基础设计规范GB50007—2008,中国建筑工业出版社,2008;6.建筑桩基技术规范JGJ94—2008,中国建筑工业出版社,2008;7．混凝土结构设计规范GB50010—2002,中国建筑工业出版社,20021.选择桩端持力层、承台埋深根据已知地质条件,以④号粉质黏土层为桩尖持力层,采用混凝土灌注桩,桩长L=,截面尺寸为400mm ⨯400mm,桩尖进入粉质粘土层为2m;桩身材料：混凝土：C30级,c f =2/mm N ；钢筋：二级钢筋,y f ='y f =3002/mm N ；承台底面：埋深d=;2.确定单桩极限承载力标准值根据地基基础规范经验公式∑+=+=P pk i sik p pk sk uk A q l q u Q Q Q桩侧土的极限侧阻力标准值kPa 按表取值得：素填土土层： m l 5.11=时,1sk q =22kPa ,淤泥质土层：m l 3.32= 时, 2sk q =28kPa粉砂土层, m I L 6.6= 时, 3sk q =48kPa粉质黏土层, m I L 2.4= 时, 4sk q =60kPa,kPa q pk 900=单桩竖向极限承载力标准值：∑+=+=Ppk i sik p pk sk uk A q l q u Q Q Q kN 33.7499002.014.3)602456.6282.3(4.014.32=⨯⨯+⨯+⨯+⨯⨯⨯=单桩竖向承载力特征值：a R =kN K Q uk 15.42875.1/19.1396/==3确定桩数和承台尺寸3.515.4282280==≥ak R F N 取n=6根桩距m d s 4.14.05.35.3=⨯=≥, 取s=;承台尺寸 a=m 6.34.124.02=⨯+⨯,b=m 2.24.14.02=+⨯承台高取,桩顶伸入承台50mm,钢筋保护层取35mm,则层台有效高度为mm h 715.035.005.08.00=--=确定承台平面尺寸及桩的排列如下图所示;4.桩顶作用效用验算单桩所受的平均作用力取承台及其上的土的平均重度3/20m kN g =γ:kN R kN n G F N a k k k 15.42824.42262.26.36.1202280=<=⨯⨯⨯+=+= 单桩所受的最大作用力：kN R kN x x h H M N N a i k k k k 78.5132.163.4844.144.1)8.0158223(04.422)(22maxmax =<=⨯⨯⨯++=++=∑5.承台设计计算承台高0.8m,桩顶伸入承台50mm,钢筋的保护层取35mm,则承台有效高度：mm m 715715.0035.0050.08.0h 0==--= ;6.承台受冲切承载力验算柱边冲切有公式可求得冲垮比λ与冲切系数0β：114.1715.010=>===ox ox ox h a λλ取 ,7.02.0184.02.084.0=+=+=ox ox λβ 70.0715.05.00===h a oyoy λ , 89.02.07.084.02.084.0=+=+=oyoy λβ 因h=800mm,故可取0.1=hp β;kN h f a h a b t hp ox c oy oy c ox 23.3836715.014300.1)]4.00.1(89.0)5.04.0(7.0[2)]()([20=⨯⨯⨯+⨯++⨯⨯=+++βββ>F==3078kN 满足角柱向上冲切从柱角内边缘至承台外边缘距离m C C 600.021==,oy y oy y x x ox x a a a a λλλλ====11011,,,;622.02.07.056.0,467.02.0156.02.056.0111=+==+=+=y x x βλβ 0111121)]2/()2/([h f a c a c t hp x y y x βββ+++ （满足）kN N kN 63.42467.1057715.014300.1)]5.0600.0(622.0)2/3.0600.0(467.0[max =>=⨯⨯⨯+⨯++⨯=承台受剪承载力计算剪跨比与以上冲垮比相同,故1y ==oy λλ,875.00.10.175.10.175.1=+=+=λα 因0.1,800h ,800715==<=hs o o mm mm mm h β取kNN kN h b f t hp 26.849222.1968715.02.21430875.00.1max 00=>=⨯⨯⨯⨯=αβ满足;7.承台受弯承载力计算∑⋅=⨯⨯==mkN y N M i i x 36.6335.024.42232605.33087153009.01036.6339.0mm h f M A y x s =⨯⨯⨯== 选用150@1813Φ,25.3308mm A s =,沿平行于y 轴方向均匀布置;∑⋅=⨯⨯==m kN x N M i i y 376.10132.124.44222603.52497153009.010376.10139.0mm h f M A y ys =⨯⨯⨯== 选用180@2017Φ,24.5341mm A s =,沿平行x 轴方向均匀布置;8.桩身构造设计按构造的要求,灌注桩最小配筋率不宜小于%～%;且灌注桩配筋只需按一般构造配筋即可,因此取配筋率为%;则：2226.753)2/400(14.3006.0)2/(%6.0mm d A s =⨯⨯==π选用146φ,实际钢筋24.923mm A S =满足要求;间距为200mm,桩主筋锚入承台500mm 满足：主钢筋伸入承台内的锚固长度不宜小于钢筋直径HPB235钢的30倍和钢筋直径HRB335、HPB400 或RRB400钢的35倍的要求;桩顶4m 范围内,主筋间距为100mm,该范围内箍筋采用100@8φ,放在主筋外侧;起到保护主筋锚固作用;4m 以下采用200@8φ;桩身混凝土保护层厚度取50mm;9. 估算A 、C 轴线柱下桩数1.桩数估算设计A 、C 轴线下桩基础的方法与B 轴下相同,单桩极限承载力标准值为,单桩竖向承载力特征值为;A 轴柱下荷载标准组合值为kn V m kn M kn F k K k 145;.242;2040=== 根据A 轴荷载初步估计A 轴住下桩数,即7.415.4282040===R F n k 则A 轴下设计桩数为5根;C 轴柱下荷载标准组合值为kn V m kn M kn F k K k 148;.221;2460===7.515.4282460===R F n k 则C 下设计桩数为6根;2.承台平台尺寸的确定根据估算的桩数和承台的构造要求,设计A 轴线承台平面尺寸为⨯,设计C 轴线承台平面尺寸为⨯;初步设计如下图所示:10、设计图纸根据以上的计算,可以绘制出基础平面布置图和B轴柱子基础大样图,详细设计图请见最后的A3图中3号和4号图纸;。
计算规则条形基础 独立基础 承台基础 桩 土方回填、运土
土建工程量计算8---条形基础独立基础承台基础桩土方回填、运土条形基础计算方法（1）素土垫层工程量外墙条基素土工程量＝外墙素土中心线的长度×素土的截面积内墙条基素土工程量＝内墙素土净长线的长度×素土的截面积（2）灰土垫层工程量外墙条基灰土工程量＝外墙灰土中心线的长度×灰土的截面积内墙条基灰土工程量＝内墙灰土净长线的长度×灰土的截面积（3）砼垫层工程量外墙条基砼垫层基础＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层基础＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积（4）条形基础工程量外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算①砖条形基础按内墙净长线计算②砼条形基础按分层净长线计算有些地区(天津)计算规则规定，条形基础以地圈梁顶为分界线，这就造成了计算墙体时候必须加上+-0.000以下的高度；而且一个工程条形基础同时出现不同标高的圈梁时候，计算墙体时候必须区分出墙的底标高，对手工造成了麻烦。
（5）、砼垫层模板①计算方法之一：天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。
②计算方法之二：有的地区定额规则的砼垫层模板=砼垫层的侧面净长×砼垫层高度（6）、砼条基模板①计算方法之一：天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。
②计算方法之二：有的地区定额规则的砼条基模板=砼条基侧面净长×砼条基高度 .（7）、地圈梁工程量外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积（8）、地圈梁模板①计算方法之一：天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。
②计算方法之二：有的地区定额规则的地圈梁模板=地圈梁侧面净长×地圈梁高度（9）基础墙工程量外墙基础墙的工程量＝外墙基础墙中心线的长度×基础墙的截面积内墙基础墙的工程梁＝内墙基础墙净长线的长度×基础墙的截面积（10）基槽的土方体积基槽的土方体积＝基槽的截面面积×基槽的净长度外墙地槽长度按外墙槽底中心线计算，内墙地槽长度按内墙槽底净长计算，槽宽按图示尺寸加工作面的宽度计算，槽深按自然地坪至槽底计算。
柱下条形基础设计20200710
山东建筑大学课程设计（论文）任务书题目：柱下条形基础课程设计课程：基础工程课程设计院（部）：土木工程学院专业：土木工程、城市地下空间工程班级：学生姓名：学号：设计期限： 1.5周指导教师：孔军、钟岱辉、高翔肖俊华、魏焕卫教研室主任：院长(主任)：关于学生课程设计（论文）质量的有关要求为了进一步加强学生课程设计（论文）的质量，对土木学院所有专业的课程设计（论文）制定以下要求：1、学生应高度重视课程设计（论文）工作，严格要求自己，自觉遵守学习纪律和各项规章制度。
2、课程设计（论文）过程中，尊敬老师，团结互助，虚心学习，勤于思考，敢于实践，勇于创新，按指导教师的要求，保质保量的按时完成课程设计（论文）任务。
3、课程设计（论文）期间，实行考勤制度，一般不准请假，确因特殊情况需要请假时，须按照学校有关规定执行。
学生缺勤（包括病、事假）累计超过课程设计时间1/3以上者，取消答辩资格，不予评定成绩，须重新补做。
4、必须独立完成课程设计（论文），一旦发现套用和抄袭他人成果者，按作弊论处。
对学习不努力、不认真、敷衍了事、回避指导，未完成各阶段任务及严重违纪者，指导教师有权不让其参加答辩。
5．课程设计说明书（论文）撰写规范课程设计说明书（论文）要求用A4纸排版，上下左右边距各留20mm，说明书（论文）中的计量单位、制图、制表、公式、缩略词和符号应遵循国家的有关规定。
6、学生课程设计存档要求(1)学生设计资料必须装入课程设计专用袋（各班统一到教务室领取），要求详细填写班级、学号、姓名、课程设计名称及档案袋里所有的资料内容。
(2)档案袋里课程设计资料排放顺序：课程设计（论文）任务书（单放不装订）按课程设计（论文）封面、设计（论文）说明书内容其中包括（目录、正文、参考文献、附录）等次序左侧装订成册（封面上填写的各项内容要与任务书上的内容一致）。
设计图纸（按学号从小到大排列整齐）。
(3)资料上交时间：课程设计结束后两天内以班为单位交给辅导教师，不得延长上交时间。
基础工程条形基础计算范例
条形基础计算范例5.1设计资料已知底层柱组合内力如下表所示：5.2埋深的确定根据上部结构要求柱截面尺寸拟采用400×400mm。
初选基础埋深为d=2.5m。
5.3确定地基承载力地下水位取-1.50m γm=（18×1.5+0.45×14+0.55×18）/ 2 .5=17.3kN/m3先假定b≤3m则fa =fak+ηdγm（d-0.5）=103+1.2×17.3×（2.5-0.5）=144.5kPa5.4确定底板尺寸1）外伸长度：C左=C右=7000×1/4=1750mmL=2×1750+3×7000=24500mm2）宽度B：B≥∑F k/（fa-20d+10h w）L=（1426+1839+1927+1329）/（144.5-20×2.5+10×1）×24.5=2.55m取B=2.70m设计由于偏心荷载较小，故不考虑偏心荷载作用。
即使考虑偏心荷载Pmax =（∑Fk+Gk+Gwk）/ lb+6∑Mk/bl2= （6521+24.5×2.7×2.5×20+10×24.5×2.7×1）/（24.5×2.7）+（1329×10.5+1927×3.5-1426×10.5-1839×3.5-2.5-1）/（2.7×24.52）= 136kPa<1.2 f a 满足要求5.5按构造要求选取翼板尺寸初选翼板厚度为500mm,采用变厚度翼板，坡度取1/45.6基础梁尺寸h=1/6×L=1/6×7000≈1200mmb=1/2.4×h=500mm翼板及肋梁尺寸见下图5.7验算底板厚度基础采用C20混凝土，f t =1.10N/ mm2P j=F/bl=（1927+1426+1839+1329）×1.35/（2.7×24.5）=133.1kPab1=1/2×（2.7-0.5）=1.1mh0≥（P j ×b1）/（0.7 f t）=（133.1× 1.1）/（0.7×1100）=190mm取a s=40mm，h= h0+a s=190+40=230mm<500mm满足要求5.8验算软弱下卧层强度基础持力层下为淤泥，低压缩性均匀性好，fak=70kPa需要进行软弱下卧层强度验算z=1.95+3.65-2.5=3.1mz/b=3.1/2.7>0.50取θ=23o tan θ=0.424P k=（F k+G k）/ A=（F k+γG Ad-γw Ah w）/ A=（6521+24.5×2.7×2.5×20-10×24.5×2.7×1）/（24.5×2.7）=138.6kPaσz =b（P-σcd）/（b+2ztanθ）k=2.7（138.6-18×1.5-0.45×14-0.55×18）/（2.7+2×3.1×0.424）=48.3kPa下卧层顶面处的自重应力：σcz =18×1.5+0.45×（24-10）+3.65×（28-10）=99kPa下卧层承载力特征值：γm=σcz/（d+z）=99/（2.5+3.1）=17.7 kN/ m3faz=70+1.2×17.7×（5.6-0.5）=178.3kPa验算：σcz+σz=99+48.3=147.3kPa<faz（可以）5.9配筋计算a．翼板配筋计算1）计算地基净反力Pj =F/bl=（6521×1.35）/（2.7×24.5）= 133.1kPa2）最不利位置I-I弯矩M =1/2×Pjb12=1/2×133.1×（（2.7-0.5）/2）2=80.5kN·m3）沿基础长度方向取L=1m ，则每米长As≥M/（0.9f y h 0）主受力筋用I 级钢筋 f y =210 N/ mm 2h 0=500-40=460mmAs≥（80.5×106）/（0.9×210×460）=926 mm 2配筋12Φ120，As=942 mm 2可以b ．基础梁配筋计算1）计算地基沿基础纵向净反力，用弯矩分配法计算肋梁弯矩b p j =∑F /L=（6521×1.35）/24.5=359kN/m边跨固端弯矩为：M BA =1/12×bp j l 12=1/12×359×72=1467kN·m中跨固端弯矩为：M BC =1/12×bp j l 22=1/12×359×72=1467kN·m A 截面（左边）伸出端弯矩M A l ===550kN·m 2021l b pj 275.135921⨯⨯A （3）B （9）C （15）D （21）分配系数0 1.00.440.560.560.441.0固端弯矩 550-1467 1467-14671467-14671467-550传递与分配-917458.536-36-1.3 -1.6 1.6 1.3M （kN ·m ）550-5501645.8-1645.8 1645.8-1645.8550-5503）肋梁剪力计算A 截面左边的剪力为：kNl b V pj lA 3.62875.13590=⨯==取OB 段作脱离体，计算A 截面的支座反力m kN M l l b l R B pj A ⋅=-+⨯⨯=-+=2.1728]8.1645)775.1(35921[71])(21[122101A 截面右边的剪力为：kNR l b V A pj r A 11002.172875.13590-=-⨯=-=kNR l l b R A pj B 1.14132.1728)775.1(359)(10'=-+⨯=-+=取BC 段作为脱离体)21(1222"C B pj B M M l b l R -+==kN 5.1256)8.16458.1645735921(712=-+⨯⨯kNR R R B B B 6.26695.12561.1413"'=+=+=kNR V B l B 1.1413'==kNR V B r B 5.1256"-=-=按跨中剪力为零的条件来求跨中最大负弯矩：OB 段：2.1728359=-=-x R x b A pj mx 8.4=所以 m kN R x b M A pj ⋅-=⨯-⨯⨯=⨯-=3.113505.32.17288.43592105.321221BC 段对称，最大负弯矩在中间截面mkN M l b M B pj ⋅-=+⨯⨯-=+-=5538.1645735981812222由以上的计算结果可做出条形基础的弯矩图和剪力图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计指导书
课程设计名称 基础工程
沈阳建筑大学土木学院
2013 年 12 月
课程设计目的：通过课设，掌握地基基础设计程序，进一步理解承载力验
算、沉降验算、稳定性验算、基础强度验算等内容。
一、课程设计题目 柱下条形基础设计
二、课程设计内容
1、综合分析设计资料。
2、选择持力层，拟定条形基础尺寸、构造及施工工艺。
3、按拟定条形基础尺寸及持力层进行承载力验算、沉降验算、稳定性
验算、基础强度验算等,如验算结果不满足要求或验算结果远大于要求则需
修正基础尺寸后再验算,直至满足规范要求且经济及合理。
三、课程设计涉及知识范围
先修课程：工程地质、材料力学、弹性力学、土力学、基础工程
四、课程设计方法、步骤和要点
方法：根据所学理论知识，结合有关规范进行地基基础的设计与计算。
步骤：1熟悉资料。2地基基础有关参数的拟定。3有关验算。4制图
要点：持力层的选择、基础类型选择、强度验算。
五、程设计（参考）进度
时间（日期） 课程设计内容
12月9 布置设计任务
课程设计名称 基础工程 课程设计编号
课程设计时间 一周
课程设计学
分
2
适用专业、年级 土木工程四年级第一学期
12月10 计算
12月11 计算绘图
12月12 计算绘图
12月13 完成并上交课设说明书和有关图纸
六、课程设计主要技术关键的分析、解决思路和方案比较等
1、课程设计的技术关键是良好持力层的选择、条形基础尺寸选择、地
基承载力计算等。
2、柱下条形基础设计思路如下：
1）.根据地质资料确定基础埋深；
2）.确定基础梁的长度和外伸尺寸；
3）.确定基础受力；
4）.按照地基持力层的承载力确定基础梁宽度；
4）.条形基础地基承载力验算；
5）.地基软弱下卧层的验算；
6）.底板配筋计算；
7）.基础梁纵向内力和配筋计算；
8).抗弯和抗剪强度设计；
9).柱下条形基础施工图设计。
七、课程设计注意事项
1、端正学习态度，认真、独立的完成课设任务。
2、以学习教材为基础，了解相关的规范（程）和手册，扩大知识面。
八、推荐参考资料
1）王祖铭 王崇礼主编．墩台与基础. 北京.人民交通出版社.1999
2) 顾晓鲁等主编 .地基与基础. 北京.中国建筑工业出版社.2001
3) 华南理工大学等.地基及基础. 北京.中国建筑工业出版社 .2003
4）中华人民共和国行业标准 公路桥涵地基与基础设计规范JTJ024-85
人民交通出版社
5）中华人民共和国行业标准 建筑桩基技术规范JGJ94-2008 中国建
筑工业出版社
6）中华人民共和国标准 建筑地基基础设计规范GB50007-2011 中
国建筑工业出版社
7）中华人民共和国标准 混凝土结构设计规范GBJ10-2010 中国建筑
工业出版社
8）中华人民共和国标准 建筑抗震设计规范GBJ11-2010 中国建筑工
业出版
课程设计任务书
（二）
课程设计名称 基础工程
（2013年 秋 季学期）
学 院 土木学院
指导教师 李伟 王宁伟 徐岩
付兵 侯世伟 刘潇
2013 年 12 月 06 日
基础工程课程设计任务书
设计时间 2013年12月 9 日 — 2013年12月13 日
设计题目 柱下条形基础设计
设计条件 工程地质资料、条基设计资料见附页一、二
设计任务 见附页三
设计要求 见附页四
进度计划
时间（日期） 设计内容
12月9 设计任务交底、熟悉设计资料
12月10 方案选择、尺寸拟定及计算
12月11 计算及绘图
12月12 计算及绘图
12月13 完成并上交课设说明书和有关图纸
成绩评定办法
（评定考核项
目、考核标准、
所占比重）
评定考核项目为设计说明书和设计图纸两部分。
考核根据设计说明书和设计图纸成绩分优、良、中、及格、不及格五等。
考核标准：
优：按时、独立完成任务，计算正确、步聚清晰完整，文理通顺，
字迹工整；施工图布置合理、表达清晰，比例合理，字体端正，线条清
晰，符合制图标准。
良：按时、独立完成任务，计算正确、步聚清晰完整较好，文理较
通顺，字迹较工整；施工图布置合理、表达较清晰，比例较合理，字体
较端正，符合制图标准。
中：按时、独立完成任务，计算基本正确、步聚较清晰完整，文理
一般，字迹较潦草；施工图布置基本合理、表达一般，字体一般，线条
基本清晰，符合制图标准。
及格：基本能按时完成任务，计算基本正确但个别有误、步聚基本
清晰完整，文理基本通顺，字迹潦草；施工图布置基本合理、基本符合
制图标准。
不及格：不能按时、独立完成任务，计算错误、步聚不清晰完整，
文理不通顺，字迹不清；施工图布置不合理、表达不清晰，线条不清晰，
不符合制图标准。
参考资料
1）王祖铭 王崇礼主编．墩台与基础. 北京.人民交通出版社.1999
2) 顾晓鲁等主编 .地基与基础. 北京.中国建筑工业出版社.2001
3) 华南理工大学等.地基及基础. 北京.中国建筑工业出版社 .2003
4）中华人民共和国行业标准 公路桥涵地基与基础设计规范JTJ024-85
人民交通出版社
5）中华人民共和国行业标准 建筑桩基技术规范JGJ94-2008 中国建
筑工业出版社
6）中华人民共和国标准 建筑地基基础设计规范GB50007-2011 中国
建筑工业出版社
7）中华人民共和国标准 混凝土结构设计规范GBJ10-2010 中国建筑
工业出版社
8）中华人民共和国标准 建筑抗震设计规范GBJ11-2010 中国建筑工
业出版社
指导教师（签字）
年 月 日
教研室主任（签字）
年 月 日
基础工程课程设计任务书（附页）
一、工程地质资料
建筑场地土层按其成因、土性特征和物理力学性质的不同，自上而下
划分为3层，分层及参数如下图所示。
杂填土γ=15kN/m3
粘土γ=18kN/m3；基本承载力fak=175kPa
淤泥γ=18.5kN/m3；基本承载力fak=90kPa
1.7m
3.5m
未钻穿
地基地质构造情况
二、柱下条形基础设计资料
某写字楼为钢筋混凝土框架结构，楼高6层，采用钢筋混凝土柱下
条形基础。底层平面见示意图。框架柱截面尺寸为500mm×500mm，柱
间距均为6000mm。柱传至基础顶面的轴心荷载值Fk见表1。
表1 柱荷载值表
轴号 ① ② ③ ④ ⑤ ⑥
A 1775 2150 2587 2400 2150 1775
B 1775 2150 2587 2400 2150 1775
C 1775 2150 2587 2400 2150 1775
注：单位kN。
三、设计任务
1.根据地质资料确定基础埋深；
2.确定基础梁的长度和外伸尺寸；
3.确定基础受力和基础梁宽度；
4.条形基础地基承载力验算；
5地基软弱下卧层的验算；
6.底板和基础梁配筋计算；
7.抗弯和抗剪强度设计；
8.柱下条形基础施工图设计；
9.需提交的报告：设计说明书和条形基础施工图。
四、设计要求
1.通过课程设计，要求学生对基础工程设计内容和过程有较全面地
了解和掌握，熟悉基础工程的设计规范、规程、手册和工具书。
2.按设计任务书的要求进行设计计算。
3.在教师指导下，独立完成课程设计任务指导书规定的全部任务。
4.设计说明书要求计算正确、步聚清晰完整，文理通顺，字迹工整；
施工图布置合理、表达清晰，比例合理，字体端正，线条清晰，符合
制图标准。
5.不准用计算机输出，不准用透明纸绘图。用A4纸装订成册，图
纸要求用A4或A3。
五、设计说明书格式（见后页）
学号 成绩
课程设计说明书
设计名称
设计题目
设计时间
学 院
专 业
班 级
姓 名
指导教师
年 月 日
基础工程课程设计说明书
目 录
课程设计说明书一律用A4纸，统一手写，不许打印
（课程设计说明书一般应包括设计方案、设计过程、设计结果、设计体会、参考文献等）
