基于PLC的地铁站自动排水控制系统设计
基于-PLC的井下排水控制系统设计
摘要矿井下排水设备的正常运行对保障矿井正常安全生产起着相当重要的作用。
目前，国内大部分矿山排水系统仍旧使用继电器控制的常规手段，人为地进行检查。
这种检查和控制的手段因控制线路复杂，可靠性低，工作强度大已不能满足矿业开发的设备运行和要求。
本文设计的排水控制系统由PLC与PC监控的组合控制，这样它避免了常规继电器控制方法的短缺和限制，改进了运行的可靠性和稳定性。
这种系统具有较长工作寿命和维护方便的特性。
依据一些矿井的现实情况，本文首先选择和设计排水设备，然后设计了基于排水控制要求的自动控制系统。
本系统采用西门子S7-300系列PLC并具有自动，半自动和手动工作模式可供选择。
为了防止长期运行水泵和管道磨损严重及防止备用水泵和管道的电动机和电气设备长期闲置受潮或其他故障没有被发现，本系统设计了水泵及管道的自动轮换工作制。
又根据“避峰填谷”的原则和系统抗干扰的能力完善控制系统。
总而言之，PLC与PC机组合的自动排水系统的优点是传统继电器控制系统无法媲美的。
同时，该系统也改善了现有排水系统存在的不足。
因此，它对矿井安全、自动化生产具有相当重要的意义。
关键词排水系统，PLC，自动控制，抗干扰ABSTRACTThe normal use of drainage under mine well is very important Equipment for ensuring normal Production of mine well. At present, most drainage systems of all domestic mines well adopt conventional means of relay Controlling, inspected artificially .This kind means of inspection and control can’t meet the requirement of mining development for its plicated control circuit, low reliability of equipment running and great working intension. The automatism drainage system designed in this text bined control by PLC with stakeout by PC, so that it made up a variety of limitation and shortage of conventional means of relay controlling and improved running reliability and stability .This system has characteristics of long operating life-span and Convenient maintenanceAccording to actual conditions of some mine well, at first this text chose and designed equipments, then designed auto control part based on drainage Control request. This system adopts S7-300 PLC series produces by SIEMENS and has automatic, semiautomatic and manual working modes to choose. In order to prevent running water pumps and pipelines from wearing too badly and prevent electromotor and electric equipments of standby water pumps and pipelines from being affected with damp or their trouble not being found in time, water pumps and pipelines Of this system are controlled to run in turn automatically. According to the principle of "avoiding the peak to the valley" and the ability of anti-jamming to improve the control system.In conclusion, the automatism drainage system bining PLC with PC has Advantages that conventional system controlled by relay is unable to e up to. At the same time, this system has made up a variety of shortage of the automatism drainage system in existence. So it has very important meaning for secure automatic production of mine.Key Words drainage system, PLC, auto control, anti-jamming目录摘要 (Ⅰ)ABSTRACT (Ⅱ)目录 (Ⅲ)1绪论 (4)1.1矿井下排水系统概况 (4)1.2国内外研究现状 (5)1.3本课题研究的主要内容及意义 (5)2井下排水控制系统介绍 (6)2.1功能设定 (6)2.2控制系统总体结构 (7)2.3统中的检测元件 (8)2.3.1 水位测量 (8)2.3.2 压力测量 (9)2.3.3 流量测量 (9)3井下排水控制系统设计 (10)3.1可编程控制技术 (10)3.1.1 可编程控制器的主要特点及功能 (10)3.1.2 可编程控制器的发展趋势 (11)3.1.3 PLC系统选型 (12)3.1.4 PLC控制系统的主要抗干扰措施 (13)3.2 PLC的软件设计 (15)3.2.1 操作方式的选择 (15)3.2.2 水泵及管路的自动轮换工作 (16)3.2.3 水泵启动过程的程序实现 (19)3.3监控画面设计 (30)结论....................................................... 错误!未定义书签。
地铁变电站PLC自动化系统设计

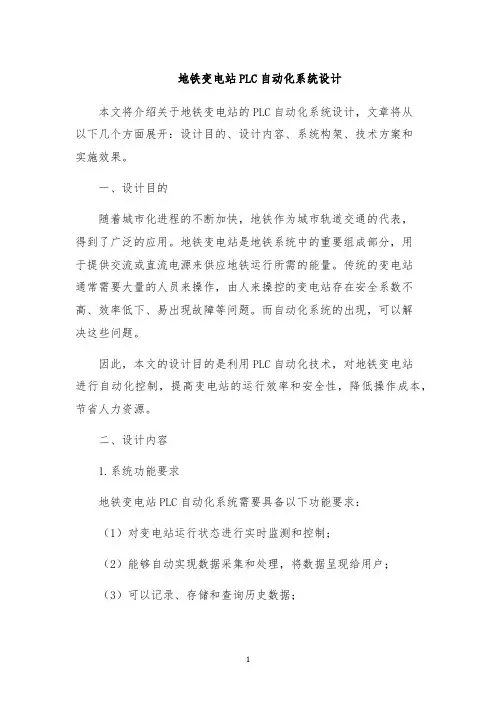

地铁变电站PLC自动化系统设计本文将介绍关于地铁变电站的PLC自动化系统设计，文章将从以下几个方面展开：设计目的、设计内容、系统构架、技术方案和实施效果。
一、设计目的随着城市化进程的不断加快，地铁作为城市轨道交通的代表，得到了广泛的应用。
地铁变电站是地铁系统中的重要组成部分，用于提供交流或直流电源来供应地铁运行所需的能量。
传统的变电站通常需要大量的人员来操作，由人来操控的变电站存在安全系数不高、效率低下、易出现故障等问题。
而自动化系统的出现，可以解决这些问题。
因此，本文的设计目的是利用PLC自动化技术，对地铁变电站进行自动化控制，提高变电站的运行效率和安全性，降低操作成本，节省人力资源。
二、设计内容1.系统功能要求地铁变电站PLC自动化系统需要具备以下功能要求：（1）对变电站运行状态进行实时监测和控制；（2）能够自动实现数据采集和处理，将数据呈现给用户；（3）可以记录、存储和查询历史数据；（4）具备智能化控制，能够自动调节变电站的输出功率和能耗，适应线路负载的变化。
2.系统构架根据系统功能要求，地铁变电站PLC自动化系统的构架主要包括三个层次，分别是人机接口层、控制层和现场层，其具体构架。
（1）人机接口层该层主要包括交互式人机界面、综合管理信息系统和通信接口。
用户可以通过该层对地铁变电站PLC自动化系统进行操作和监控，实现对系统的有效控制。
（2）控制层该层主要包括PLC控制器、通信模块和网络结构。
PLC控制器是地铁变电站自动化控制的核心，负责监控、控制变电站的运行状态；通信模块主要用于实现不同设备之间的通讯和数据共享；网络结构则是PLC自动化系统的基础架构，负责将各模块之间连接起来。
（3）现场层该层主要包括变电站设备和传感器。
传感器用于采集变电站运行的各项数据，包括电力信息、电气信息、机械信息等。
这些数据通过通信模块传回PLC控制器进行处理和管理。
3.技术方案（1）PLC控制器选型由于地铁变电站的复杂性和安全性要求较高，因此需要选用较高性能的PLC控制器。
基于PLC的隧道通风排水控制系统设计说明
郑州大学毕业设计（论文）题目基于PLC的隧道通风排水控制系统设计院系专业班级学生姓名学号指导教师职称2016年5 月26日摘要本设计以普通地下车辆交通隧道通风风机和排水泵为控制对象，根据隧道内检测的烟雾浓度、风速、蓄水池液位及相应控制要求，设计电气控制原理图和PLC控制程序，可实现烟雾浓度检测、液位检测、风机启停、水泵启停全自动控制，具有互锁保护功能，能实现自动-手动转换操作。
本文采用了西门子S7-200PLC的CPU226 AC/DC/RLY模块，加之EM231的模拟量输入扩展模块，并辅以隧道CO/VI检测器、超声波液位计、单向式射流风机和德国威乐水泵等元器件，成功实现了对隧道通风排水的自动-手动控制。
即使是火灾或暴风雨等特殊情况，该系统经过运行调试后也能游刃有余。
关键词：隧道；通风排水；射流风机；水泵AbstractThe design of common underground vehicle traffic tunnel ventilation and drainage pump as the control object, according to the requirements of the tunnel detection of smoke concentration, wind speed, liquid level of the reservoir and corresponding control and electrical design control principle diagram and the PLC control program can achieve the start and stop smoke concentration detection, liquid level detection, fan, pump start and stop automatic control, with interlocking protection function, can realize the automatic and manual conversion operation. In this paper, the Siemens S7-200 cpu226 AC/DC/RLY module, coupled with the EM231 analog input expansion module, and supplemented by tunnel CO/VI detector is and ultrasonic level meter, one-way jet fan and German wilo pumps and other components, successfully realize the of tunnel ventilation and drainage of automatic and manual control. Even the fire storm or other special circumstances, the system can also ease after operation after commissioning.Key words: tunnel; ventilation and drainage; jet fan; water pump目录摘要 (I)Abstract (I)1 绪论 (1)1.1 选题的背景和意义 (1)1.2 国内外研究情况综述 (1)1.3 论文应达到的要求及采用设备方法 (3)1.4 本章总结与反思 (3)2 可编程控制器 (4)2.1 可编程控制器发展 (4)2.2 可编程控制器概述 (4)2.3 可编程控制器分类及组成 (5)2.4 S7-200 PLC简述 (7)2.5 本章总结与反思 (7)3 PLC硬件设计 (8)3.1 通风系统硬件设计 (8)3.2 排水系统硬件设计 (18)3.3 隧道通风排水控制系统总PLC原理图 (22)3.4 本章总结与反思 (25)4 PLC软件设计 (26)4.1 系统控制要求简述 (26)4.2 PLC软件设计 (27)4.3 PLC的安装与维修 (36)4.4 本章总结与反思 (38)5 结论 (40)致谢 (42)参考文献 (42)附录1：外文资料翻译 (44)A1.1 译文:基于PLC专用处理器的一种高性能体系结构设计 (44)A1.2 原文：A high performance architecture design of PLC dedicated processor (53)附录2 电气原理图 (64)附录3 程序清单 (67)1 绪论1.1 选题的背景和意义自从改革开放以来，伴随着我国国际地位的飞速提升，我国的经济水平也走到了世界的前列，堪称世界第三大经济体。
基于PLC的自动排水系统的设计与应用
系统在运行过程中，信号输入输出、与上位机 的数据交互都通过可编程控制器实现，对应的模拟 输入信号包括水流量、真空度、主排水仓水位、出 水压力，而电动阀以及电机的开关状态等为数字输 入信号。可编程控制器在控制时，相关数字输出信
2021 年第 6 期
王可乐：基于 PLC 的自动排水系统的设计与应用
146
2021 年第 6 期

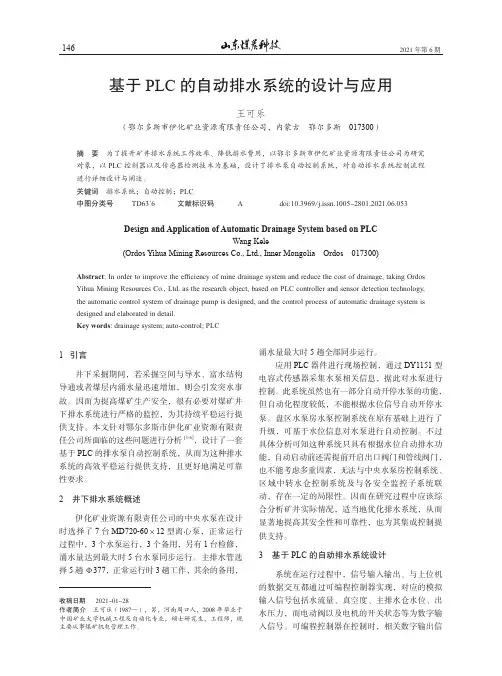

基于 PLC 的自动排水系统的设计与应用
王可乐
（鄂尔多斯市伊化矿业资源有限责任公司，内蒙古 鄂尔多斯 017300）
摘 要 为了提升矿井排水系统工作效率、降低排水费用，以鄂尔多斯市伊化矿业资源有限责任公司为研究
对象，以 PLC 控制器以及传感器检测技术为基础，设计了排水泵自动控制系统，对自动排水系统控制流程
手动控制
175.2
2 501.5
50
100
210
2 836.7
5 结语
根据伊化矿业资源有限责任公司井下排水要 求，设计基于可编程控制器的井下排水泵自动控制 系统，能够基于水仓内水位而自动启停，同时可合 理地控制运行时间，使得矿井排水费用显著的减少， 为提高煤矿生产效益起到重要作用。
【参考文献】 ［1］ 布朋生 . 煤矿排水系统水泵自动控制设计及应用
面自动排水系统 [J]. 煤炭技术，2014，33（12）： 205-208. ［5］ 邰华杰 . 井下中转水仓自动排水系统的设计与 优 化 [J]. 机 械 管 理 开 发，2019，34（06）：222223+233. ［6］ 鲜林 . 自动化控制技术在矿山井下排水系统中的 应用 [J]. 自动化应用，2019（02）：17-19.
（上接第 145 页）
基于PLC的矿井排水控制系统

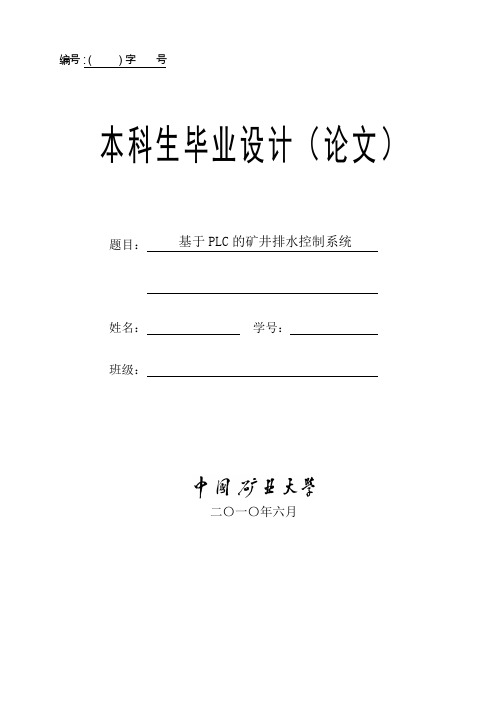

编号：（）字号本科生毕业设计（论文）基于PLC的矿井排水控制系统题目：姓名：学号：班级：二〇一〇年六月中国矿业大学本科生毕业论文姓名：学号：学院：应用技术学院专业：电气工程与自动化论文题目：基于PLC的矿井排水控制系统指导教师：职称：2010 年6月徐州中国矿业大学毕业设计任务书学院应用技术学院专业年级学生姓名任务下达日期：2010年3 月1日毕业设计日期：2010年3 月 1 日至2010年 6 月15日毕业设计题目：基于PLC的矿井排水控制系统毕业设计主要内容和要求：主要设计内容：1. 掌握矿井水泵的运行工艺和控制方法；2. 设计一种应用PLC作为控制器的水泵自动排水系统；3. 掌握所用传感器的工作原理及使用方法；4. 用PLC语言编制控制系统软件；具体要求：1. 提交控制单元原理图控制系统流程图，各控制单元原理图。
2. 提交PLC控制软件。
3. 翻译相关英文资料（或论文）一篇，中文字数不少于3000字。
4. 完成毕业设计论文的撰写。
院长签字：指导教师签字中国矿业大学毕业设计指导教师评阅书指导教师评语（①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日中国矿业大学毕业设计评阅教师评阅书评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；③工作量的大小；④取得的主要成果及创新点；⑤写作的规范程度；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业设计答辩及综合成绩摘要煤矿井下排水设备对保证矿井正常生产起着非常重要的作用。
目前国内各矿井的排水系统多采用传统的继电器控制方法，用人工进行监测。
传统方法控制线路复杂，设备运行的可靠性低，工人劳动强度大，不适应煤炭发展的需要。
PLC水电站排水电气控制系统设计

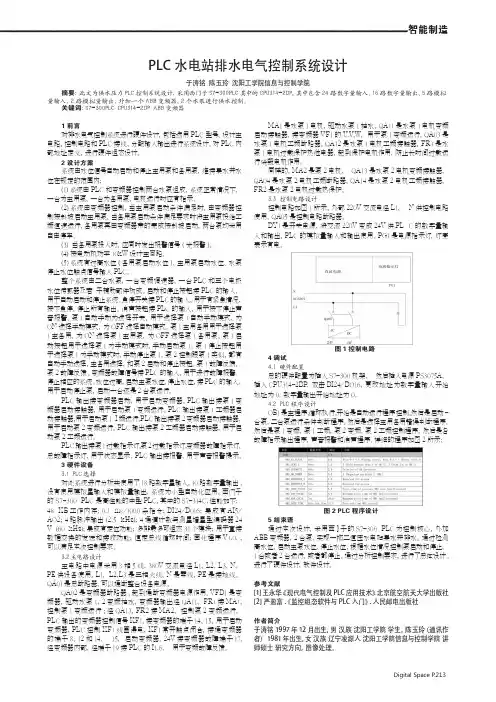

智能制造Digital Space P .213PLC 水电站排水电气控制系统设计于涛铭 陈玉玲 沈阳工学院信息与控制学院摘要：此文为供水压力PLC 控制系统设计，采用西门子S7-300PLC 其中的CPU314-2DP ，其中包含24路数字量输入、16路数字量输出、5路模拟量输入、2路模拟量输出，外加一个ABB 变频器，2个水泵进行供水控制。
关键词：S7-300PLC CPU314-2DP ABB 变频器1 前言对排水电气控制系统进行硬件设计，包括选用PLC 型号，设计主电路，控制电路和PLC 接线，分配输入输出进行系统设计。
对PLC 内部地址定义，进行硬件组态设计。
2 设计方案系统由水位信号自动启动和停止主用泵和备用泵，维持集水井水位在规定的范围内；(1)系统由PLC 和变频器控制两台水泵组成，系统正常情况下，一台为主用泵，一台为备用泵，电机运行时应有指示。
(2)系统由变频器控制，当主用泵启动条件满足时，由变频器控制按斜坡启动主用泵，当备用泵启动条件满足要求时将主用泵投给工频恒速运行，备用泵再由变频器带的完成按斜坡启动，两台泵均采用自由停车。
(3) 当备用泵投入时，应同时发出报警信号(光报警)。
(4)按电动机功率10kW 设计主回路。
(5)系统有过高水位(备用泵启动水位)、主用泵启动水位、水泵停止水位触点信号输入PLC。
整个系统由二台水泵，一台变频调速器，一台PLC 和三个电极水位传感器及若 干辅助部件构成。
启动和停止按钮接PLC 的输入，用于自动启动和停止系统。
急停开关接PLC 的输入，用于有紧急情况，按下急停，停止所有输出。
消声按钮接PLC 的输入，用于按下停止声音报警。
泵1自动手动为选择开关，用于选择泵1自动手动模式，为ON 选择手动模式，为OFF 选择自动模式。
泵1主用备用用于选择泵1主备用，为ON 选择泵1主用泵，为OFF 选择泵1备用泵。
泵1启动按钮用于选择泵1为手动模式时，手动启动泵1。
基于PLC的矿井排水控制系统
编号：（）字号本科生毕业设计（论文）基于PLC的矿井排水控制系统题目：姓名：学号：班级：二〇一〇年六月中国矿业大学本科生毕业论文姓名：学号：学院：应用技术学院专业：电气工程与自动化论文题目：基于PLC的矿井排水控制系统指导教师：职称：2010 年6月徐州中国矿业大学毕业设计任务书学院应用技术学院专业年级学生姓名任务下达日期：2010年3 月1日毕业设计日期：2010年3 月 1 日至2010年 6 月15日毕业设计题目：基于PLC的矿井排水控制系统毕业设计主要内容和要求：主要设计内容：1. 掌握矿井水泵的运行工艺和控制方法；2. 设计一种应用PLC作为控制器的水泵自动排水系统；3. 掌握所用传感器的工作原理及使用方法；4. 用PLC语言编制控制系统软件；具体要求：1. 提交控制单元原理图控制系统流程图，各控制单元原理图。
2. 提交PLC控制软件。
3. 翻译相关英文资料（或论文）一篇，中文字数不少于3000字。
4. 完成毕业设计论文的撰写。
院长签字：指导教师签字中国矿业大学毕业设计指导教师评阅书指导教师评语（①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日中国矿业大学毕业设计评阅教师评阅书评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；③工作量的大小；④取得的主要成果及创新点；⑤写作的规范程度；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业设计答辩及综合成绩摘要煤矿井下排水设备对保证矿井正常生产起着非常重要的作用。
目前国内各矿井的排水系统多采用传统的继电器控制方法，用人工进行监测。
传统方法控制线路复杂，设备运行的可靠性低，工人劳动强度大，不适应煤炭发展的需要。
基于PLC的顶盖排水自动控制系统的设计
在“ 水位升高” 状态时闭合，Ｑ 在“ Ｓ ２ 水位过 高” 时闭
合 ； Ｓ 开 时泵 组 全 停 ， 在 Ｑ断 即处 于 正 常水 位 。Ｓ ３ Ｑ 安装 于 Ｓ ２ Ｏ２ｍ处 ， Ｓ ２ 障 时起 到备 用 ； Ｑ 上 ． 在 Ｑ故 动
作 情况 如表 １ 示 。 １ 所 号水 泵 热继 电器 Ｆ 常状 Ｒ正
Ｄ Ｉ１ ． ６／． ｓ ．０６ ９ １２ １ ． 刊 ．１ Ｏ ：０３ ９ｊｉｎ １０ —３５ ．０２ 增 ９ ｓ ０３
ｌ 顶盖排水 自动控制系统原理及 流程 图
该 系统 原理 围绕 ３ 个霍 尔 接近 开关 ＿的及 ２个 １ 热 继 电器 的闭 、 合状 态来 判断 是否启 动 主泵 、 用泵 备 （ 号泵主用 ， １ ２号 备 用 ） 。其 中 霍 尔 接 近 开 关 Ｓ ， Ｑ
该 设计程 序 如 图 ３ 示 ， 用 Ｍ８０ 视 控 制 所 利 ００监
系统是 否上 电 ， ｘ 用常 开表示 ， Ｆ Ｆ ２ ｘ 因 Ｒ 、Ｒ 在正
常状态 都 闭合 。１ 、 号 泵 自动方式 与手 动 方式 均 号 ２
编写在 一起 ， 实用 性 强 ， 靠 性 高 ， 少 了利 用 中 间 可 减
２ ０～２ ５． ３ ３
［］ 廖常初 ．Ｘ系列 Ｐ Ｃ ２ Ｆ Ｌ 编程及应 用［ ］ 北京 ： Ｍ ． 机械工业 出版社 ，
２ｏ ０ ０ ６： ２—８ ５．
（ 上接 第 ３ ９页 ）
闸启 闭顺 利 ， 门封 闭 区格 进 水 、 气 效果 良好 ， 闸 排 改 造达 到预期 的效果 ， 各 项 功 能 正 常 、 且 运行 稳 定 、 维 护方 便 、 保 电站安 全运 行 。 确 对 多泥沙 河流 闸 门的设计 应在设 计初 期充 分考
地铁车站自动排水控制系统设计与监控
城市轨道交通研究２０１３年
地铁车站自动排水控制系统设计与监控秦常贵（广东松山职业技术学院，５１２１２６，韶关
∥高级实验师
）
摘 要 应用ＰＬＣ（可编程逻辑控制器）及其相应的Ａ／Ｄ特殊功能模块和压力变送器设计了地铁车站自动排水控制系统，并利用组态软件在上位机中设计了实时监控画面。经测试，该系统很好地实现了各集水池不同满水情况下的先满先抽自动排水控制和排水泵自动轮换顺序工作控制，运行稳定可靠，响应实时快速，监控清晰明了，可供实际工程应用和参考。关键词 地铁车站；可编程逻辑控制器；自动排水控制系统中图分类号 Ｕ ２９１．１＋８∶Ｕ ２３１Ｄｅｓｉｇｎ ａｎｄ Ｍｏｎｉｔｏｒ ｏｆ Ａｕｔｏｍａｔｉｃ Ｓｕｂｗａｙ Ｓｔａｔｉｏｎ ＤｒａｉｎａｇｅＣｏｎｔｒｏｌ ＳｙｓｔｅｍＱｉｎ ＣｈａｎｇｇｕｉＡｂｓｔｒａｃｔ Ａｕｔｏｍａｔｉｃ ｓｕｂｗａｙ ｓｔａｔｉｏｎ ｄｒａｉｎａｇｅ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｉｓｄｅｓｉｇｎｅｄ ｗｉｔｈ ＰＬＣ，ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ Ａ／Ｄ ｆｕｎｃｔｉｏｎａｌ ｍｏｄｕｌｅａｎｄ ｐｒｅｓｓｕｒｅ ｔｒａｎｓｍｉｔｔｅｒ，ａｎｄ ａ ｒｅａｌ－ｔｉｍｅ ｍｏｎｉｔｏｒ ｉｎｔｅｒｆａｃｅ ｉｓｄｅｓｉｇｎｅｄ ｉｎ ｔｈｅ ｕｐｐｅｒ ｃｏｍｐｕｔｅｒ．Ｔｈｅ ａｕｔｏｍａｔｉｃ ｐｕｍｐ ｄｒａｉｎａｇｅｃｏｎｔｒｏｌ ｗｉｔｈ ｉｎｔｒｉｃａｔｅ ｆｕｌｌ ｗａｔｅｒ ｓｉｔｕａｔｉｏｎ ａｎｄ ａｕｔｏｍａｔｉｃ ｒｏｔａ－ｔｉｏｎ ｗｏｒｋ ｏｆ ｗｅｔ－ｐｉｔ ｐｕｍｐｓ ａｒｅ ｒｅａｌｉｚｅｄ ｃｏｍｍｅｎｄａｂｌｙ．Ｔｈｅ ｓｙｓ－ｔｅｍ ｄｅｓｉｇｎ ｉｓ ｐｒｏｖｅｄ ｔｏ ｂｅ ｅｆｆｅｃｔｉｖｅ，ｉｔｓ ｃｏｎｔｒｏｌ ｆｕｎｃｔｉｏｎｓ ａｒｅｆｕｌｌｙ ｐｌａｙｅｄ，ｔｈｅ ｏｐｅｒａｔｉｏｎ ｉｓ ｓｔａｂｌｅ ａｎｄ ｒｅｌｉａｂｌｅ ｗｉｔｈ ｑｕｉｃｋ ｒｅ－ｓｐｏｎｓｅ，ｔｈｅ ｍｏｎｉｔｏｒ ｉｎｔｅｒｆａｃｅ ｉｓ ａｌｓｏ ｃｌｅａｒ．Ｔｈｅｒｅｆｏｒｅ，ｔｈｉｓ ｄｅ－ｓｉｇｎ ｈａｓ ａ ｈｉｇｈ ｖａｌｕｅ ｏｆ ｔｈｅ ｐｒａｃｔｉｃａｌ ｅｎｇｉｎｅｅｒｉｎｇ ａｐｐｌｉｃａｔｉｏｎａｎｄ ｒｅｆｅｒｅｎｃｅ．Ｋｅｙ ｗｏｒｄｓ ｍｅｔｒｏ ｓｔａｔｉｏｎ；ｐｒｏｇｒａｍｍａｂｌｅ ｌｏｇｉｃ ｃｏｎｔｒｏｌｌｅｒ（ＰＬＣ）；ａｕｔｏｍａｔｉｃ ｄｒａｉｎａｇｅ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍＡｕｔｈｏｒ’ｓ ａｄｄｒｅｓｓ ｇｕａｎｇｄｏｎｇ Ｓｏｎｇｓｈａｎ Ｐｏｌｙｔｅｃｈｎｉｃ Ｃｏｌ－
