某合成信号,表达式如下:f=10cos(2pi*30t)+cos(2pi*150t)+5cos(2pi*600t),请设计三个滤波器,分别提取出信号中各频率分量,并分别绘制出通过这三个滤波器后信号的时域波形和频谱这个信号的频率分量分别为30、150和600Hz,因此可分别设计一个低通、带通和高通的滤波器来提取。

以FIR滤波器为例,程序如下:clear;fs=2000;t=(1:1000)/fs;x=10*cos(2*pi*30*t)+cos(2*pi*150*t)+5*cos(2*pi*600*t);L=length(x);N=2^(nextpow2(L));Hw=fft(x,N);figure(1);subplot(2,1,1);plot(t,x);grid on;title('滤波前信号x');xlabel('时间/s');% 原始信号subplot(2,1,2);plot((0:N-1)*fs/L,abs(Hw));% 查看信号频谱grid on;title('滤波前信号频谱图');xlabel('频率/Hz');ylabel('振幅|H(e^jw)|');%% x_1=10*cos(2*pi*30*t)Ap=1;As=60;% 定义通带及阻带衰减dev=[(10^(Ap/20)-1)/(10^(Ap/20)+1),10^(-As/20)];% 计算偏移量mags=[1,0];% 低通fcuts=[60,100];% 边界频率[N,Wn,beta,ftype]=kaiserord(fcuts,mags,dev,fs);% 估算FIR滤波器阶数hh1=fir1(N,Wn,ftype,kaiser(N+1,beta));% FIR滤波器设计x_1=filter(hh1,1,x);% 滤波x_1(1:ceil(N/2))=[];% 群延时N/2,删除无用信号部分L=length(x_1);N=2^(nextpow2(L));Hw_1=fft(x_1,N);figure(2);subplot(2,1,1);plot(t(1:L),x_1);grid on;title('x_1=10*cos(2*pi*30*t)');xlabel('时间/s');subplot(2,1,2);plot((0:N-1)*fs/L,abs(Hw_1));% 查看信号频谱grid on;title('滤波后信号x_1频谱图');xlabel('频率/Hz');ylabel('振幅|H(e^jw)|');%% x_2=cos(2*pi*150*t)Ap=1;As=60;% 定义通带及阻带衰减dev=[10^(-As/20),(10^(Ap/20)-1)/(10^(Ap/20)+1),10^(-As/20)];% 计算偏移量mags=[0,1,0];% 带通fcuts=[80,120,180,220];% 边界频率[N,Wn,beta,ftype]=kaiserord(fcuts,mags,dev,fs);% 估算FIR滤波器阶数hh2=fir1(N,Wn,ftype,kaiser(N+1,beta));% FIR滤波器设计x_2=filter(hh2,1,x);% 滤波x_2(1:ceil(N/2))=[];% 群延时N/2,删除无用信号部分L=length(x_2);N=2^(nextpow2(L));Hw_2=fft(x_2,N);figure(3);subplot(2,1,1);plot(t(1:L),x_2);grid on;title('x_2=cos(2*pi*150*t)');xlabel('时间/s');subplot(2,1,2);plot((0:N-1)*fs/L,abs(Hw_2));% 查看信号频谱grid on;title('滤波后信号x_2频谱图');xlabel('频率/Hz');ylabel('振幅|H(e^jw)|');%% x_3=5*cos(2*pi*600*t)Ap=1;As=60;% 定义通带及阻带衰减dev=[10^(-As/20),(10^(Ap/20)-1)/(10^(Ap/20)+1)];% 计算偏移量mags=[0,1];% 高通fcuts=[500,550];% 边界频率[N,Wn,beta,ftype]=kaiserord(fcuts,mags,dev,fs);% 估算FIR滤波器阶数hh2=fir1(N,Wn,ftype,kaiser(N+1,beta));% FIR滤波器设计x_3=filter(hh2,1,x);% 滤波x_3(1:ceil(N/2))=[];% 群延时N/2,删除无用信号部分L=length(x_3);N=2^(nextpow2(L));Hw_3=fft(x_3,N);figure(4);subplot(2,1,1);plot(t(1:L),x_3);grid on;title('x_3=5*cos(2*pi*600*t)');xlabel('时间/s');subplot(2,1,2);plot((0:N-1)*fs/L,abs(Hw_3));% 查看信号频谱grid on;title('滤波后信号x_3频谱图');xlabel('频率/Hz');ylabel('振幅|H(e^jw)|');。

(整理)各类滤波器的MATLAB程序清单.

(整理)各类滤波器的MATLAB程序清单.

各类滤波器的MATLAB程序一、理想低通滤波器IA=imread('lena.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');Hd=ones(size(IA));r=sqrt(f1.^2+f2.^2);Hd(r>0.2)=0;Y=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=ifft2(Ya);figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');二、理想高通滤波器IA=imread('lena.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');Hd=ones(size(IA));r=sqrt(f1.^2+f2.^2);Hd(r<0.2)=0;Y=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');三、B utterworth低通滤波器IA=imread('lena.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');D=0.3;r=f1.^2+f2.^2;n=4;for i=1:size(IA,1)for j=1:size(IA,2)t=r(i,j)/(D*D);Hd(i,j)=1/(t^n+1);endendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');四、B utterworth高通滤波器IA=imread('lena.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');D=0.3;r=f1.^2+f2.^2;n=4;for i=1:size(IA,1)for j=1:size(IA,2)t=(D*D)/r(i,j);Hd(i,j)=1/(t^n+1);endendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');五、高斯低通滤波器IA=imread('lena.bmp');IB=imread('babarra.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');D=100/size(IA,1);r=f1.^2+f2.^2;Hd=ones(size(IA));for i=1:size(IA,1)for j=1:size(IA,2)t=r(i,j)/(D*D);Hd(i,j)=exp(-t);endendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');六、高斯高通滤波器IA=imread('lena.bmp');IB=imread('babarra.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');%D=100/size(IA,1);D=0.3;r=f1.^2+f2.^2;for i=1:size(IA,1)for j=1:size(IA,2)t=r(i,j)/(D*D);Hd(i,j)=1-exp(-t);endendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');七、梯形低通滤波器IA=imread('lena.bmp');IB=imread('babarra.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');%D=100/size(IA,1);D0=0.1;D1=0.4;r=sqrt(f1.^2+f2.^2);Hd=zeros(size(IA));Hd(r<D0)=1;for i=1:size(IA,1)for j=1:size(IA,2)if r(i,j)>=D0 & r(i,j)<=D1Hd(i,j)=(D1-r(i,j))/(D1-D0);endendendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');八、梯形高通滤波器IA=imread('lena.bmp');IB=imread('babarra.bmp');[f1,f2]=freqspace(size(IA),'meshgrid');%D=100/size(IA,1);D0=0.1;D1=0.4;r=sqrt(f1.^2+f2.^2);Hd=ones(size(IA));Hd(r<D1)=0;for i=1:size(IA,1)for j=1:size(IA,2)if r(i,j)>=D0 & r(i,j)<=D1Hd(i,j)=(D0-r(i,j))/(D0-D1);endendendY=fft2(double(IA));Y=fftshift(Y);Ya=Y.*Hd;Ya=ifftshift(Ya);Ia=real(ifft2(Ya));figuresubplot(2,2,1),imshow(uint8(IA));subplot(2,2,2),imshow(uint8(Ia));figuresurf(Hd,'Facecolor','interp','Edgecolor','none','Facelighting','phong');九、用其他方法编写的理想低通、理想高通、Butterworth低通、同态滤波程序1、理想低通i1=imread('lena.bmp');i2=imnoise(i1,'salt & pepper',0.1);f=double(i2);k=fft2(f);g=fftshift(k);[N1,N2]=size(g);d0=50;u0=floor(N1/2)+1;v0=floor(N2/2)+1;for i=1:N1for j=1:N2d=sqrt((i-u0)^2+(j-v0)^2);if d<=d0h=1;elseh=0;endy(i,j)=g(i,j)*h;endendy=ifftshift(y);E1=ifft2(y);E2=real(E1);figuresubplot(2,2,1),imshow(uint8(i1));subplot(2,2,2),imshow(uint8(i2));subplot(2,2,3),imshow(uint8(E2));2、理想高通i1=imread('lena.bmp');i2=imnoise(i1,'salt & pepper',0.1); f=double(i2);k=fft2(f);g=fftshift(k);[N1,N2]=size(g);n=2;d0=10;u0=floor(N1/2)+1;v0=floor(N2/2)+1;for i=1:N1for j=1:N2d=sqrt((i-u0)^2+(j-v0)^2);if d<=d0h=0;else h=1;endy(i,j)=g(i,j)*h;endendy=ifftshift(y);E1=ifft2(y);E2=real(E1);figuresubplot(2,2,1),imshow(uint8(i1)); subplot(2,2,2),imshow(uint8(i2)); subplot(2,2,3),imshow(uint8(E2));3、Butterworth低通i1=imread('lena.bmp');i2=imnoise(i1,'salt & pepper',0.1); f=double(i2);k=fft2(f);g=fftshift(k);[N1,N2]=size(g);n=2;d0=50;u0=floor(N1/2)+1;v0=floor(N2/2)+1;for i=1:N1for j=1:N2d=sqrt((i-u0)^2+(j-v0)^2);h=1/(1+(d/d0)^(2*n));y(i,j)=g(i,j)*h;endendy=ifftshift(y);E1=ifft2(y);E2=real(E1);figuresubplot(2,2,1),imshow(uint8(i1)); subplot(2,2,2),imshow(uint8(i2)); subplot(2,2,3),imshow(uint8(E2));4、同态滤波I=rgb2gray(imread('fabric00.bmp')); [M,N]=size(I);T=double(I);L=log(T);F=fft2(L);A=2;B=0.3;for i=1:Mfor j=1:ND(i,j)=((i-M/2)^2+(j-N/2)^2);endendc=1.1;%锐化参数D0=max(M,N);H=(A-B)*(1-exp(c*(-D/(D0^2))))+B;F=F.*H;F=ifft2(F);Y=exp(F);figuresubplot(1,2,1),imshow(I);subplot(1,2,2),imshow(uint8(real(Y)));十、十一、Gabor滤波器。

利用matlab设计巴特沃斯低通滤波器

利用matlab设计巴特沃斯低通滤波器

三峡大学课程设计报告专业班级 20091421课程数字信号处理课程设计学号 2009142116 学生姓名姜祥奔指导教师王露2012年 5 月平时成绩(20%)报告成绩(40%)答辩成绩(40%)总成绩数字信号处理课程设计实验一:用双线性变换法和脉冲响应不变法设计IIR 数字滤波器采用双线性变换法设计一个巴特沃斯数字低通滤波器,要求:通带截止频率100Hz ,阻带截止频率200Hz ,通带衰减指标Rp 小于2dB ,阻带衰减Rs 大于15dB ,滤波器采样频率Fs=500Hz 。

绘制频率响应曲线。

理论部分:(原理及设计过程)第一步:论ω和f 的关系及数字域性能的公式表示。

模拟频率与数字频率之间为线性关系,T f T fT T s,101,24-===Ω=πω为抽样周期,故 ππω4.0500110021=⨯⨯==c c kHz f 对应于 修正后)2t a n (21c T ω=Ω ππω8.0500120021=⨯⨯==st st kHz f 对应于 修正后)2tan(21st T ω=Ω按衰减的定义2)()(log 204.0010≤πj j e H e H 15)()(log 208.0010≥πj j e H e H 设0=ω处频率响应幅度归一化为1,即1)(0=j e H ,则上两式变成2)(log 204.010-≥πj e H (1)15)(log 208.010-≤πj e H (2)这就是数字滤波器的性能指标的表达式。

2 下面把数字低通滤波器的性能要求转变为“样本”模拟低通滤波器的性能要求。

由T Ω=ω,按修正式)()(Tj H e H a j ωω≈,设没有混叠效应(即混叠效应设计完成后再进行校验) 则有πωωω≤Ω==),()()(j H TjH eH a a j (3)利用(3)式,由(1)、(2)式可写出模拟低通滤波器的指标为2)102(log 20)4.0(log 2021010-≥⨯=ππj H TjH a a …….(4) 15)104(log 20)8.0(log 2021010-≤⨯=ππj H TjH a a …(5) 3 计算“样本”模拟低通滤波器所需的阶数N 及3dB 截止频率C Ω。

用 MATLAB 设计巴特沃斯低通滤波器

用 MATLAB 设计巴特沃斯低通滤波器

用MATLAB 设计巴特沃斯低通滤波器1 巴特沃斯低通滤波器的特性一个理想低通滤波器的幅频特性如图3-80的阴影部分所示。

为了实现这个理想低通特性,需要在从0~ωC 的整个频带内增强增益,在ω>ωC 增益要降到0。

实际上,理想滤波器是不可能实现的。

图3-78是实际滤波器的幅频特性。

但是实际滤波器的特性愈接近理想特性愈好,巴特沃斯(Butterworth )滤波器就是解决这个问题的方法之一。

巴特沃斯滤波器以巴特沃斯函数来近似滤波器的系统函数,巴特沃斯的低通模平方函数为:221|()|1,2,,1(/)NC H j N j j ωωω==+ (3-138)式中以C ω是滤波器的电压-3dB 点或半功率点。

不同阶次的巴特沃斯滤波器特性如图3-79(a)所示。

4阶巴特沃斯滤波器的极点分布如图3-79(b)所示。

巴特沃斯滤波器幅频响应有以下特点:• 最大平坦性:在0=ω附近一段范围内是非常平直的,它以原点的最大平坦性来逼近理想低通滤波器。

• 通带、阻带下降的单调性。

这种滤波器具有良好的相频特性。

• 3dB 的不变性:随着N 的增加,频带边缘下降越陡峭,越接近理想特性。

但不管N 是多少,幅频特性都通过-3dB 点。

• 极点配置在半径为ωC 的圆上,并且均匀分布。

左半平面上的N 个极点是)(s H 的极点,右半平面上的N 个极点是)(s H -的极点。

2 巴特沃斯低通滤波器的实现为使巴特沃斯滤波器实用,我们必须能够实现它。

一个较好的方法是将巴特沃斯滤波器函数化成若干二阶节级联,其中每一节实现一对共轭复极点。

通过将极点以共轭复数的形式配对,对所有的每一个二阶节都具有实系数。

1图3-78 低通滤波器的幅频特性图3-80所示运算放大器电路为实现一对共轭极点提供了很好的方法。

电路的系统函数为202202121121122121)(1)11(1)(ωωω++=+++=s Qs C C R R s C R C R s C C R R s H (3-139)式中,ω0是S 平面原点与极点之间的距离,Q 被称为电路的“品质因数”,它提供了对响应峰值尖锐程度的一种度量。

基于MATLAB的模拟滤波器设计

基于MATLAB的模拟滤波器设计

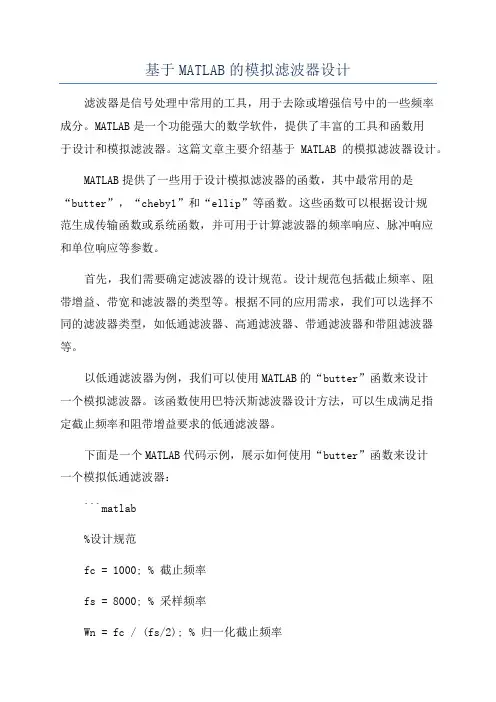

基于MATLAB的模拟滤波器设计滤波器是信号处理中常用的工具,用于去除或增强信号中的一些频率成分。

MATLAB是一个功能强大的数学软件,提供了丰富的工具和函数用于设计和模拟滤波器。

这篇文章主要介绍基于MATLAB的模拟滤波器设计。

MATLAB提供了一些用于设计模拟滤波器的函数,其中最常用的是“butter”,“cheby1”和“ellip”等函数。

这些函数可以根据设计规范生成传输函数或系统函数,并可用于计算滤波器的频率响应、脉冲响应和单位响应等参数。

首先,我们需要确定滤波器的设计规范。

设计规范包括截止频率、阻带增益、带宽和滤波器的类型等。

根据不同的应用需求,我们可以选择不同的滤波器类型,如低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

以低通滤波器为例,我们可以使用MATLAB的“butter”函数来设计一个模拟滤波器。

该函数使用巴特沃斯滤波器设计方法,可以生成满足指定截止频率和阻带增益要求的低通滤波器。

下面是一个MATLAB代码示例,展示如何使用“butter”函数来设计一个模拟低通滤波器:```matlab%设计规范fc = 1000; % 截止频率fs = 8000; % 采样频率Wn = fc / (fs/2); % 归一化截止频率%设计滤波器[n, Wn] = buttord(Wn, 3, 3, 40); % 计算滤波器阶数和截止频率[b, a] = butter(n, Wn); % 计算传输函数系数%绘制频率响应[h, w] = freqz(b, a, 1024, fs);plot(w, abs(h));xlabel('频率 (Hz)');ylabel('幅度');title('模拟低通滤波器频率响应');```在上面的代码中,我们首先定义了设计规范,包括截止频率“fc”和采样频率“fs”。

然后,我们使用“buttord”函数计算滤波器的阶数和归一化截止频率。

低通滤波 matlab

低通滤波 matlab

低通滤波matlab
低通滤波是指只允许低于某一频率范围的信号通过的滤波器,而阻止高于该频率范围的信号通过。

在MATLAB中,可以使用以下函数来实现低通滤波:
1. butter()函数:用于设计巴特沃斯滤波器,可设置滤波器的阶数、截止频率等参数。

2. fir1()函数:用于设计FIR(有限脉冲响应)滤波器,可设置滤波器的截止频率、窗函数等参数。

3. filter()函数:用于应用滤波器,输入原始信号和滤波器的系数,输出滤波后的信号。

例如,以下代码可以实现对信号x进行低通滤波,保留频率在0-1000Hz范围内的信号:
matlab
fs = 10000; %采样频率
fc = 1000; %截止频率
Wn = fc/(fs/2); %归一化截止频率
[b,a] = butter(6,Wn,'low'); %设计6阶巴特沃斯滤波器
y = filter(b,a,x); %应用滤波器
其中,b和a分别代表巴特沃斯滤波器的Numerator和Denominator系数,6表示滤波器的阶数,x是原始信号,y是滤波后的信号。

需要注意的是,滤波器的阶数越高,滤波效果通常越好,但也会增加计算量和延迟时间。

matlab中butter函数的用法

matlab中butter函数的用法
butter函数是Matlab中的一个滤波函数,用于设计巴特沃斯滤波器。

它的语法如下:
[b, a] = butter(n, Wn, 'ftype')
其中,n为滤波器阶数,Wn为滤波器的截止频率,'ftype'为滤波器类型。

'b'和'a'分别是滤波器的分子和分母多项式的系数。

分子多项式的系数'b'定义了输出y的加权和,分母多项式的系数'a'定义了输入x 的加权和。

滤波器类型可以是'low'、'high'、'bandpass'或'bandstop',分别表示低通、高通、带通和带阻滤波器。

在函数调用时,必须先设计滤波器的阶数和截止频率,并指定滤波器类型。

设计出的滤波器可以通过b和a的系数在后续的信号处理中使用。

例如,以下代码将设计一个阶数为4的低通滤波器,截止频率为0.2:
[b, a] = butter(4, 0.2, 'low')
设计出的滤波器可以通过b和a的系数对信号进行滤波处理。

matlab巴特沃斯低通滤波函数

matlab巴特沃斯低通滤波函数巴特沃斯低通滤波是一种常用的数字滤波方法,用于滤除信号中高频成分,保留低频信号。

在MATLAB中,可以通过调用内置函数`butter`来实现巴特沃斯低通滤波。

本文将介绍这个函数的使用方法,并给出一个简单的示例。

## 巴特沃斯低通滤波概述巴特沃斯低通滤波器是一种无限脉冲响应(IIR)滤波器,它的频率响应曲线为-3dB截止频率。

在信号处理中,巴特沃斯低通滤波器可以用于去除信号中的高频噪声,使得信号更加平滑。

## MATLAB中的`butter`函数MATLAB提供了`butter`函数来设计巴特沃斯滤波器。

该函数的基本语法格式如下:```[b, a] = butter(n, Wn, 'type')```其中,`n`是滤波器阶数,`Wn`为归一化的截止频率,范围为[0, 1],具体取值要根据实际需求设定。

参数`'type'`用来指定滤波器类型,可选的值有'low'、'high'、'bandpass'、'stop'。

`butter`函数将返回滤波器的分子系数`b`和分母系数`a`,用于滤波器的差分方程表达式。

## 示例假设我们有一个包含噪声的信号`x`,现在希望设计一个巴特沃斯低通滤波器来去除信号中的高频成分。

下面是具体的步骤:1. 生成一个包含噪声的信号`x`,作为示例输入信号。

```matlabFs = 1000; % 采样率t = 0:1/Fs:1; % 时间长度x = sin(2*pi*50*t) + sin(2*pi*120*t) + randn(size(t));```2. 设计巴特沃斯低通滤波器。

```matlabfc = 150; % 截止频率Wn = fc/(Fs/2); % 归一化的截止频率n = 6; % 滤波器阶数[b, a] = butter(n, Wn, 'low');```3. 使用设计好的巴特沃斯低通滤波器对信号进行滤波。

matlab滤波函数详解 -回复

matlab滤波函数详解-回复Matlab滤波函数详解滤波是信号处理中的重要任务之一,它可以用来去除噪声、强调信号的特定频率成分、或者改变信号的频谱分布。

Matlab作为一款强大的数学计算软件,提供了丰富的滤波函数以供使用。

本文将主要介绍Matlab中常用的滤波函数,并逐步回答关于这些函数的一系列问题。

一、fir1函数fir1函数用于设计FIR滤波器的零点增益。

它采用了窗函数法,通过选择合适的窗函数和截止频率,可以得到所需的滤波器。

1. 如何使用fir1函数设计一个低通滤波器?使用fir1函数设计一个低通滤波器的示例代码如下:matlabfs = 1000; 采样频率fc = 100; 截止频率N = 100; 滤波器的阶数b = fir1(N, fc/(fs/2));以上代码中,fs表示采样频率,fc表示截止频率,N表示滤波器的阶数。

fir1函数会返回滤波器的系数b。

2. fir1函数有哪些可选参数?如何选择窗函数?fir1函数还可以接受其他参数,用于指定窗函数的类型和参数。

常用的窗函数有'hamming'、'hanning'、'blackman'等。

可以使用help fir1查看fir1函数的帮助文档,其中有关于可选参数的详细说明。

二、butter函数butter函数用于设计IIR(无限脉冲响应)滤波器。

它基于巴特沃斯滤波器的设计方法,可以用来设计各种类型的滤波器。

1. 如何使用butter函数设计一个带通滤波器?使用butter函数设计一个带通滤波器的示例代码如下:matlabfs = 1000; 采样频率f1 = 100; 通带1的下限频率f2 = 200; 通带2的上限频率Wn = [f1, f2]/(fs/2);[N, Wn] = buttord(Wn(1), Wn(2), 1, 40);[b, a] = butter(N, Wn);以上代码中,fs表示采样频率,f1和f2分别表示通带的下限和上限频率,Wn表示归一化的通带频率范围,N表示滤波器的阶数,b和a分别表示滤波器的分子和分母系数。

利用MATLAB实现数字低通滤波器的设计

西南石油大学实验报告一实验目的:1学习用Matlab直接设计模拟滤波器和数字滤波器。

2学习用冲激响应不变法和双线性变换法的Matlab的实现。

二实验内容:设计满足下列指标的数字低通滤波器:Wp=0.2*pi, Rp=1db Ws=0.5*pi Rs=20db Fs=1khz1.利用B、C1型设计出模拟低通滤波器,采用冲激响应不变法、双线性发转换成数字低通滤波器。

2.直接设计出B、C1型数字低通滤波器。

三实验步骤:程序1Wp=2*pi*0.1*1000;Ws=2*pi*0.25*1000;Rp=1;Rs=20;[N,Wn]=buttord(Wp,Ws,Rp,Rs,'s');[z,p,k]=buttap(N);[B,A]=butter(N,Wn,'s');freq1=linspace(0,Wp,5);freq2=linspace(Wp,Ws,15);freq3=linspace(Ws,10*pi*2,25);h1=20*log10(abs(freqs(B,A,freq1)));h2=20*log10(abs(freqs(B,A,freq2)));h3=20*log10(abs(freqs(B,A,freq3)));plot([freq1 freq2 freq3]/(2*pi),[h1,h2,h3]);grid;Xlabel('Frequency in Hz');Ylabel('gain in DB');图一程序2wp=0.2*pi;ws=0.5*pi;rp=1;rs=20;fs=1000;omegap=wp*fs;omegas=ws*fs;[N,Wn]=buttord(omegap,omegas,rp,rs,'s');[B A]=butter(N,Wn,'s');[b,a]=impinvar(B,A,fs);[h,w]=freqz(b,a,256);h=20*log10(abs(h));plot(w/pi,h);图二程序3wp=0.2*pi;ws=0.5*pi;rp=1;rs=20;fs=1000;omegap=2*fs*tan(wp/2);omegas=2*fs*tan(ws/2);[N,Wn]=cheb1ord(omegap,omegas,rp,rs,'s');[B A]=cheby1(N,rp,Wn,'s');[b,a]=bilinear(B,A,fs);[h,w]=freqz(b,a,256);h=20*log10(abs(h));plot(w/pi,h);图三程序4wp=0.2*pi;ws=0.5*pi;rp=1;rs=20;[N,Wn]=buttord(wp/pi,ws/pi,rp,rs);[B A]=butter(N,Wn);[h,w]=freqz(B,A,256);h=20*log10(abs(h));plot(w/pi,h);图四程序5Wp=0.2*pi;Ws=0.5*pi;Rp=1;Rs=20;T=0.001;Fs=1000;omegap=(2/T)*tan(Wp/2);omegas=(2/T)*tan(Ws/2);[N,Wn]=cheb1ord(omegap,omegas,Rp,Rs,'s'); [B,A]=cheby1(N,Rp,Wn,'s');[b,a]=bilinear(B,A,Fs);[h,w]=freqz(b,a,256);h1=20*log10(abs(h));plot(w/pi,h1);grid;xlabel('Digital Frequency in pi units'); ylabel('Gain in DB');axis([0 1 -50 10]);图五Wp=0.2;Ws=0.5;Rp=1;Rs=20;disp('ÇбÈÑ©·òIÐÍ')[N,Wn]=cheb1ord(Wp,Ws,Rp,Rs)[B,A]=cheby1(N,Rp,Wn);disp('ÇбÈÑ©·òÐÍ·Ö×Ó¶àÏîʽ');fprintf('%.4e\n',B);disp('ÇбÈÑ©·ò·Öĸ¶àÏîʽ');fprintf('%.4e\n',A);w=linspace(0,0.8*pi,50);h1=20*log10(abs(freqz(B,A,w)));plot(w/pi,h1);grid;xlabel('Normalized frequency');ylabel('Gain in DB ');axis([0 0.8 -50 1]);图六四、实验小结通过本次实验,对MA TLAB软件有了进一步的了解,也在不断的实践中,更多的熟悉了MATLAB的编程,在编程方面一点点的有了进步。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

matlab 低通butter滤波器算法源代码
一、前言
MATLAB是一种广泛使用的数学软件,它提供了许多强大的工具和函数来处理各种数据和信号。

其中,低通Butterworth滤波器是一种常用的数字信号处理技术,它可以有效地去除高频噪声和干扰。

本文将介绍MATLAB中低通Butterworth滤波器算法的源代码,并对其原理进行解释。

希望能对使用MATLAB进行数字信号处理的读者有所帮助。

二、低通Butterworth滤波器原理
低通Butterworth滤波器是一种典型的模拟滤波器,它可以将高于截止频率的信号部分削弱或去除。

在数字信号处理中,我们需要将其转化为数字域中的离散时间滤波器。

在MATLAB中,我们可以使用butter函数来设计低通Butterworth 滤波器。

该函数需要输入两个参数:阶数n和截止频率Wn
(0<Wn<1)。

其中,阶数n越高,滤波器越陡峭;截止频率Wn越小,滤波器越平缓。

设计完成后,我们可以使用filter函数来应用该滤波器。

该函数需要输入三个参数:设计好的低通Butterworth滤波器的系数b和a,以及需要进行滤波的信号x。

三、MATLAB低通Butterworth滤波器算法源代码
下面是MATLAB中低通Butterworth滤波器算法的源代码:
```matlab
% 设计低通Butterworth滤波器
fs = 1000; % 采样率
fc = 50; % 截止频率
n = 4; % 阶数
Wn = fc/(fs/2); % 截止频率归一化
[b,a] = butter(n,Wn,'low');
% 应用滤波器
t = 0:1/fs:1-1/fs; % 时间序列
x = sin(2*pi*50*t) + randn(size(t)); % 带噪声的信号
y = filter(b,a,x); % 滤波后的信号
% 绘制原始信号和滤波后的信号图像
subplot(2,1,1);
plot(t,x);
title('原始信号');
xlabel('时间(秒)');
ylabel('幅值');
subplot(2,1,2);
plot(t,y);
title('滤波后的信号');
xlabel('时间(秒)');
ylabel('幅值');
```
四、代码解释
上述代码中,我们首先使用butter函数设计了一个阶数为4、截止频率为50Hz的低通Butterworth滤波器。

然后,我们生成了一个带有高斯噪声的正弦波信号,并使用filter函数应用了该滤波器。

最后,我们绘制了原始信号和滤波后的信号图像。

其中,subplot函数用于将两个图像放在同一张图中;title、xlabel和ylabel函数用于添加标题和坐标轴标签。

本文介绍了MATLAB中低通Butterworth滤波器算法的源代码,并对其原理进行了解释。

通过使用这些代码,我们可以设计和应用低通Butterworth滤波器来去除数字信号中的高频噪声和干扰。

希望能对读者有所帮助。
