变频器电路的噪声问题及其解决方案

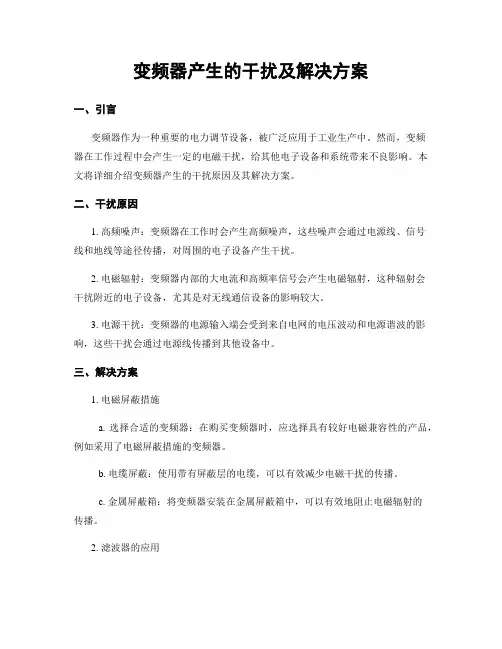

变频器产生的干扰及解决方案
变频器产生的干扰及解决方案一、引言变频器作为一种重要的电力调节设备，被广泛应用于工业生产中。
然而，变频器在工作过程中会产生一定的电磁干扰，给其他电子设备和系统带来不良影响。
本文将详细介绍变频器产生的干扰原因及其解决方案。
二、干扰原因1. 高频噪声：变频器在工作时会产生高频噪声，这些噪声会通过电源线、信号线和地线等途径传播，对周围的电子设备产生干扰。
2. 电磁辐射：变频器内部的大电流和高频率信号会产生电磁辐射，这种辐射会干扰附近的电子设备，尤其是对无线通信设备的影响较大。
3. 电源干扰：变频器的电源输入端会受到来自电网的电压波动和电源谐波的影响，这些干扰会通过电源线传播到其他设备中。
三、解决方案1. 电磁屏蔽措施a. 选择合适的变频器：在购买变频器时，应选择具有较好电磁兼容性的产品，例如采用了电磁屏蔽措施的变频器。
b. 电缆屏蔽：使用带有屏蔽层的电缆，可以有效减少电磁干扰的传播。
c. 金属屏蔽箱：将变频器安装在金属屏蔽箱中，可以有效地阻止电磁辐射的传播。
2. 滤波器的应用a. 输入滤波器：安装输入滤波器可以减少来自电源的干扰，保护变频器和其他设备的正常工作。
b. 输出滤波器：通过安装输出滤波器，可以减少变频器输出端产生的谐波和高频噪声，保证负载设备的正常运行。
3. 接地和绝缘措施a. 变频器接地：变频器的接地应符合相关标准，确保接地电阻合理，减少接地回路的电磁干扰。
b. 绝缘措施：采用绝缘材料和绝缘屏蔽技术，减少电磁干扰的传播。
4. 信号线的布置a. 信号线与电源线分离：将信号线和电源线分开布置，避免相互干扰。
b. 信号线屏蔽：使用带有屏蔽层的信号线，可以减少电磁干扰的影响。
5. 频率选择和调整a. 避免共频段干扰：在设计和安装过程中，应避免变频器的工作频率与其他设备的频率相同，以减少干扰。
b. 频率调整：根据实际需求，调整变频器的工作频率，减少干扰对其他设备的影响。
6. 增加补偿措施a. 电源线补偿：通过安装电源线补偿装置，可以减少电源线上的电压波动，减少干扰。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案一、背景介绍变频器是一种用于调节机电转速的设备，广泛应用于工业生产中。
然而，变频器在工作过程中会产生一定的电磁干扰，对周围的电子设备和通信系统造成影响。
本文将详细介绍变频器产生的干扰原因及解决方案。
二、变频器产生的干扰原因1. 高频噪声：变频器在工作时会产生高频噪声，这些噪声会通过电源线、信号线和地线传播到其他设备中，干扰其正常工作。
2. 电磁辐射：变频器在工作时会产生电磁辐射，这种辐射会干扰周围的电子设备和通信系统，影响其正常工作。
3. 电源谐波：变频器使用的电源会产生谐波，这些谐波会通过电源线传播到其他设备中，干扰其正常工作。
三、解决方案1. 滤波器的应用安装滤波器是解决变频器干扰的一种有效方法。
滤波器可以对变频器产生的高频噪声进行滤波处理，减少其传播到其他设备中的干扰。
常见的滤波器类型包括电源滤波器、信号线滤波器和地线滤波器。
根据实际情况选择合适的滤波器进行安装。
2. 电磁屏蔽措施采取电磁屏蔽措施可以有效减少变频器产生的电磁辐射对周围设备的干扰。
常见的电磁屏蔽措施包括金属屏蔽罩的使用、电磁屏蔽材料的应用等。
在设计和安装变频器时，应考虑采取合适的电磁屏蔽措施，将干扰辐射降到最低。
3. 接地措施良好的接地系统可以有效减少变频器产生的电磁干扰。
在安装变频器时，应确保变频器的金属外壳与地线连接良好，同时对其他设备也要进行良好的接地处理，以减少干扰的传播。
4. 优化电源系统优化电源系统可以减少变频器产生的电源谐波，从而降低对其他设备的干扰。
可以采用电源滤波器、电源变压器等设备来优化电源系统，减少谐波的产生。
5. 合理布线合理的布线可以减少变频器产生的干扰。
在布线时，应尽量避免变频器与其他设备的电源线、信号线和地线交叉布置，以减少干扰的传播。
同时，应保持布线整洁，减少电磁干扰的可能性。
6. 故障排查与维护定期进行故障排查和维护工作，及时发现和解决变频器产生的干扰问题。
可以通过使用专业的测试仪器对变频器进行检测，发现问题后及时采取相应的措施进行修复。

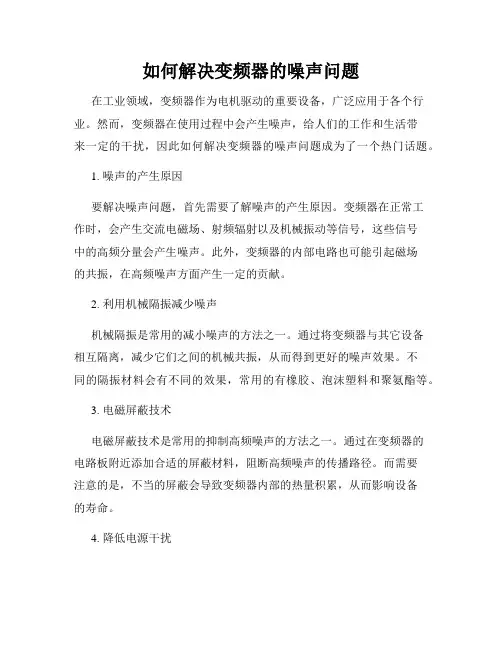

如何解决变频器的噪声问题
如何解决变频器的噪声问题在工业领域，变频器作为电机驱动的重要设备，广泛应用于各个行业。
然而，变频器在使用过程中会产生噪声，给人们的工作和生活带来一定的干扰，因此如何解决变频器的噪声问题成为了一个热门话题。
1. 噪声的产生原因要解决噪声问题，首先需要了解噪声的产生原因。
变频器在正常工作时，会产生交流电磁场、射频辐射以及机械振动等信号，这些信号中的高频分量会产生噪声。
此外，变频器的内部电路也可能引起磁场的共振，在高频噪声方面产生一定的贡献。
2. 利用机械隔振减少噪声机械隔振是常用的减小噪声的方法之一。
通过将变频器与其它设备相互隔离，减少它们之间的机械共振，从而得到更好的噪声效果。
不同的隔振材料会有不同的效果，常用的有橡胶、泡沫塑料和聚氨酯等。
3. 电磁屏蔽技术电磁屏蔽技术是常用的抑制高频噪声的方法之一。
通过在变频器的电路板附近添加合适的屏蔽材料，阻断高频噪声的传播路径。
而需要注意的是，不当的屏蔽会导致变频器内部的热量积累，从而影响设备的寿命。
4. 降低电源干扰由于电源干扰是变频器噪声的一个重要来源，因此降低电源干扰是减少噪声的有效方法之一。
通常采用的方法是在变频器和电源之间添加线性或非线性滤波器，以阻断电源中谐波的传递。
5. 采用空气动力学设计为了减少变频器机械振动所导致的噪音，可以通过采用空气动力学设计来优化变频器的外形。
优化的目标是减小空气流动的噪声，例如将变频器的出风口与进风口相隔得越远越好，因为这样可以减小空气经过出风口时产生的噪声。
以上是解决变频器噪声的几种方法，而要选择何种方法则需要根据实际情况进行分析，并选择最为适合的方法。
同时，对于厂家和用户来说，也需要对变频器的生产和使用进行规范，从根本上减少噪声的产生。
这样才能更好地保障人们的工作和生活质量，为实现工业的可持续发展作出贡献。

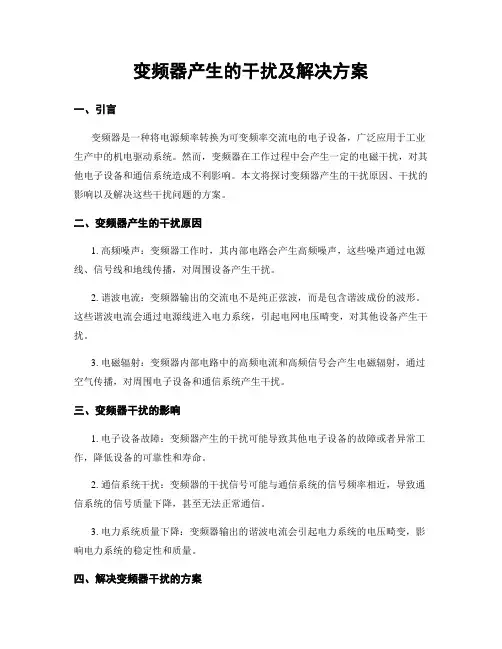

变频器产生的干扰及解决方案
变频器产生的干扰及解决方案一、引言变频器是一种将电源频率转换为可变频率交流电的电子设备，广泛应用于工业生产中的机电驱动系统。
然而，变频器在工作过程中会产生一定的电磁干扰，对其他电子设备和通信系统造成不利影响。
本文将探讨变频器产生的干扰原因、干扰的影响以及解决这些干扰问题的方案。
二、变频器产生的干扰原因1. 高频噪声：变频器工作时，其内部电路会产生高频噪声，这些噪声通过电源线、信号线和地线传播，对周围设备产生干扰。
2. 谐波电流：变频器输出的交流电不是纯正弦波，而是包含谐波成份的波形。
这些谐波电流会通过电源线进入电力系统，引起电网电压畸变，对其他设备产生干扰。
3. 电磁辐射：变频器内部电路中的高频电流和高频信号会产生电磁辐射，通过空气传播，对周围电子设备和通信系统产生干扰。
三、变频器干扰的影响1. 电子设备故障：变频器产生的干扰可能导致其他电子设备的故障或者异常工作，降低设备的可靠性和寿命。
2. 通信系统干扰：变频器的干扰信号可能与通信系统的信号频率相近，导致通信系统的信号质量下降，甚至无法正常通信。
3. 电力系统质量下降：变频器输出的谐波电流会引起电力系统的电压畸变，影响电力系统的稳定性和质量。
四、解决变频器干扰的方案1. 滤波器的应用：在变频器的输入端和输出端安装滤波器，可以有效地抑制变频器产生的高频噪声和谐波电流。
输入端滤波器主要用于抑制电源线上的高频噪声，输出端滤波器主要用于抑制谐波电流。
2. 屏蔽措施的采用：对变频器及其相关线缆进行屏蔽，可以减少电磁辐射对周围设备的干扰。
屏蔽可采用金属外壳、金属屏蔽罩、金属导线等方式实现。
3. 接地措施的改进：合理的接地设计可以减少变频器产生的干扰。
应确保变频器和其他设备的共同接地点，减少接地回路的阻抗，提高接地效果。
4. 优化电源系统：为变频器提供稳定的电源，减少电源线上的电磁噪声，可以降低变频器产生的干扰。
可以采用电源滤波器、稳压器等设备来改善电源质量。
变频器工作噪声与振动的解决
采用变频器调速，将产生噪声和振动，这是变频器输出波形中含有高次谐波分量所产生的影响。
随着运转频率的变化，基波分量、高次谐波分量都在大范围内变化，很可能引起与电动机的各个部分产生谐振等。
（1）噪声问题及对策用变频器传动电动机时，由于输出电压电流中含有高次谐波分量,气隙的高次谐波磁通增加，故噪声增大。
电磁噪声由以下特征：由于变频器输出中的低次谐波分量与转子固有机械频率谐振，则转子固有频率附近的噪声增大。
变频器输出中的高次谐波分量与铁心机壳轴承架等谐振，在这些部件的各自固有频率附近处的噪声增大。
变频器传动电动机产生的噪声特别是刺耳的噪声与PWM控制的开关频率有关，尤其在低频区更为显著。
一般采用以下措施平抑和减小噪声：在变频器输出侧连接交流电抗器。
如果电磁转矩有余量，可将U/f定小些。
采用特殊电动机在较低频的噪声音量较严重时，要检查与轴系统（含负载）固有频率的谐振。
（2）振动问题及对策变频器工作时，输出波形中的高次谐波引起的磁场对许多机械部件产生电磁策动力，策动力的频率总能与这些机械部件的固有频率相近或重合，造成电磁原因导致的振动。
对振动影响大的高次谐波主要是较低次的谐波分量，在PAM方式和方波PWM方式时有较大的影响。
但采用正弦波PWM方式时，低次的谐波分量小，影响变小。
减弱或消除振动的方法，可以在变频器输出侧接入交流电抗器以吸收变频器输出电流中的高次谐波电流成分。
使用PAM方式或方波PWM方式变频器时，可改用正弦波PWM方式变频器，以减小脉动转矩。
从电动机与负载相连而成的机械系统，为防止振动，必须使整个系统不与电动机产生的电磁力谐波。
负载匹配及对策生产机械的种类繁多，性能和工艺要求各异，其转矩特性不同，因此应用变频器前首先要搞清电动机所带负载的性质，即负载特性,然后再选择变频器和电动机。
负载有三种类型：恒转矩负载、风机泵类负载和恒功率负载。
不同的负载类型，应选不同类型的变频器。
（1）恒转矩负载恒转矩负载又分为摩擦类负载和位能式负载。

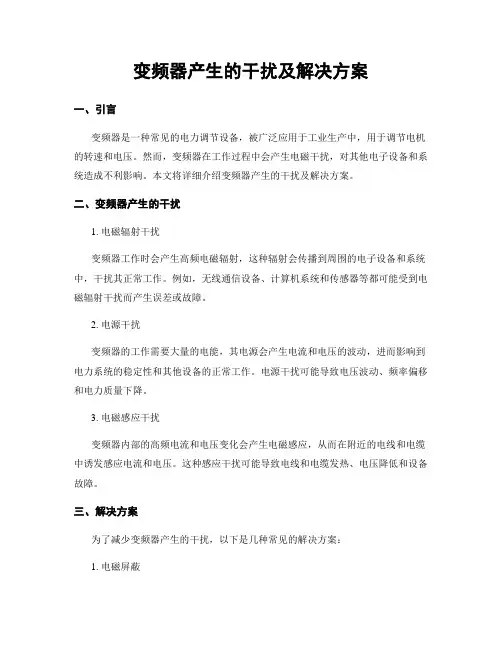

变频器产生的干扰及解决方案
变频器产生的干扰及解决方案一、引言变频器是一种常见的电力调节设备，被广泛应用于工业生产中，用于调节电机的转速和电压。
然而，变频器在工作过程中会产生电磁干扰，对其他电子设备和系统造成不利影响。
本文将详细介绍变频器产生的干扰及解决方案。
二、变频器产生的干扰1. 电磁辐射干扰变频器工作时会产生高频电磁辐射，这种辐射会传播到周围的电子设备和系统中，干扰其正常工作。
例如，无线通信设备、计算机系统和传感器等都可能受到电磁辐射干扰而产生误差或故障。
2. 电源干扰变频器的工作需要大量的电能，其电源会产生电流和电压的波动，进而影响到电力系统的稳定性和其他设备的正常工作。
电源干扰可能导致电压波动、频率偏移和电力质量下降。
3. 电磁感应干扰变频器内部的高频电流和电压变化会产生电磁感应，从而在附近的电线和电缆中诱发感应电流和电压。
这种感应干扰可能导致电线和电缆发热、电压降低和设备故障。
三、解决方案为了减少变频器产生的干扰，以下是几种常见的解决方案：1. 电磁屏蔽通过在变频器和受干扰设备之间设置屏蔽装置，如金属屏蔽罩、电磁屏蔽膜等，可以有效地阻挡电磁辐射的传播，减少干扰的影响。
2. 滤波器安装滤波器可以在变频器的输入和输出电路中滤除高频噪声和谐波，减少电磁辐射和电源干扰。
常见的滤波器包括电源滤波器、线路滤波器和输出滤波器等。
3. 接地和屏蔽良好的接地系统可以有效地减少电磁辐射和电磁感应干扰。
通过合理布置接地线路和接地装置，可以将干扰信号引入到地面，从而减少对其他设备的影响。
此外，合理的屏蔽设计也可以减少电磁辐射和感应干扰。
4. 选择合适的电缆和线缆在安装变频器时，选择具有良好屏蔽性能的电缆和线缆，可以减少电磁感应干扰的发生。
同时，合理布置电缆和线缆，避免与其他设备和信号线路交叉，也可以降低干扰的影响。
5. 增加滤波电容在变频器的输入和输出电路中增加适当的滤波电容，可以降低电磁辐射和电源干扰。
滤波电容可以吸收高频噪声和谐波，提高电力质量和系统的稳定性。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案1. 引言变频器是一种用于调节电机转速的设备，通过改变电源频率来控制电机的转速。
然而，变频器在工业和商业应用中常常会产生电磁干扰，这可能会对其他设备和系统的正常运行造成影响。
本文将介绍变频器产生的干扰及解决方案。
2. 变频器产生的干扰类型变频器产生的干扰主要有以下几种类型：2.1 电磁辐射干扰变频器工作时会产生高频电磁辐射，这种辐射会通过空气传播，对周围的设备和系统产生干扰。
2.2 电磁感应干扰变频器的高频电磁辐射会感应到周围的导体中，产生感应电流，从而对导体周围的设备和系统产生干扰。
2.3 电源干扰变频器对电源系统的负载特性产生影响，可能导致电源电压的波动，进而对其他设备和系统产生干扰。
3. 变频器干扰的影响变频器产生的干扰可能会对其他设备和系统产生以下影响：3.1 通信干扰变频器的辐射干扰可能会干扰无线通信系统，如无线电、无线网络等。
3.2 控制系统干扰变频器的电磁感应干扰可能会对控制系统产生影响，导致控制信号的失真或误判，进而影响系统的稳定性和精度。
3.3 传感器干扰变频器的电磁感应干扰可能会对传感器产生影响，导致传感器信号的失真或误差，从而影响系统的测量和监测功能。
4. 变频器干扰的解决方案为了解决变频器产生的干扰问题，可以采取以下几种解决方案：4.1 滤波器安装滤波器可以有效地抑制变频器产生的电磁辐射干扰。
滤波器可以选择合适的频率范围，将变频器产生的高频噪声滤除，从而降低对其他设备和系统的干扰。
4.2 屏蔽通过在变频器周围安装屏蔽罩或屏蔽材料，可以有效地阻挡变频器产生的电磁辐射，减少对周围设备和系统的干扰。
4.3 接地良好的接地系统可以有效地降低变频器产生的电磁干扰。
通过合理设计接地系统，可以将变频器产生的干扰电流引入地线，减少对其他设备和系统的干扰。
4.4 隔离在变频器和其他设备之间设置隔离设备，如隔离变压器、隔离放大器等，可以有效地阻止变频器产生的干扰信号传播到其他设备和系统中。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案变频器是一种用于调节电动机转速和电压的设备，它通过改变电动机的供电频率来实现调速。
然而，变频器在工作过程中会产生一些干扰，这些干扰可能对其他电子设备和电网产生负面影响。
因此，需要采取一些解决方案来减少这些干扰。
1.电磁干扰：变频器在调节电动机的供电频率时会产生较高的电磁噪声，这些噪声会通过电源线、信号线和控制线传播到其他设备中，对电子设备的正常工作产生干扰。
2.谐波污染：变频器工作时会产生较高频率的谐波信号，这些谐波信号会通过电网传播，并污染电力系统。
谐波信号会导致电网电压失真、电流波形畸变，进而影响其他设备的运行。
3.继电器的抖动：变频器在工作过程中控制电机的起停，会通过继电器来实现。
由于变频器工作频率较高，继电器容易出现抖动现象，导致电机频繁启动和停止，对其他设备产生干扰。
为了解决变频器产生的干扰问题，可以采取以下几种解决方案：1.滤波器的使用：安装滤波器可以有效地减少变频器产生的电磁干扰。
滤波器可以对电磁噪声和谐波信号进行滤波处理，降低其对其他设备的干扰。
2.接地和屏蔽措施：通过合理的接地和屏蔽措施可以有效减少电磁干扰的传播。
变频器、电动机和其他设备的外壳应该进行良好的接地，同时使用屏蔽线缆来阻止电磁噪声的传播。
3.调整变频器的工作频率：调整变频器的工作频率可以减少变频器产生的谐波信号。
选择合适的工作频率，使变频器工作在较低的谐波频率范围内，减少对电力系统的谐波污染。
4.选择优质的变频器产品：选择经过认证的优质变频器产品可以有效减少干扰。
优质的变频器产品在设计和制造过程中会考虑到干扰问题，并采取相应的措施进行抑制。
5.合理布置设备：合理布置变频器和其他设备，保持一定的距离，降低干扰的传播。
变频器和其他设备之间应保持足够的间隔，避免信号相互干扰。
综上所述，变频器产生的干扰对其他设备和电网的影响是不可忽视的。
为了解决这些干扰问题，需要采取一系列的措施，包括使用滤波器、接地和屏蔽措施、调整工作频率、选择优质产品以及合理布置设备等。
