印刷线路板热分解反应动力学研究
热解技术处理废弃印刷线路板的实验研究的开题报告
热解技术处理废弃印刷线路板的实验研究的开题报告
一、研究背景及意义
废弃印刷线路板的数量增长速度很快，其包含的有害物质会污染环境和威胁人类健康。
因此，如何有效管理和处理废弃印刷线路板已成为当前环保领域的热点问题。
热解技术是一种针对可回收和不可回收废弃物的处理技术。
该技术是利用高温能够将
有机物分解为简单化合物的特性，从而将废弃物转化成可回收能源或者其他有用物质。
该研究旨在探索利用热解技术处理废弃印刷线路板的可行性，为环保管理提供新技术
和新思路。
二、研究内容和方法
研究将采用自制热解装置，选用不同温度和保留时间的热解条件，在热解前后对废弃印刷线路板的化学成分进行分析和比对。
对热解过程中产生的气体和液体产物进
行质量和种类分析，探究如何将产物用于再利用的可能性。
同时，采用生物毒性测试
探究热解产物的安全性并评估处理过程的环境友好性。
三、预期结果
通过该研究，将有望开发出一种新型废弃印刷线路板处理技术。
研究将提供热解过程中产生的各类气体和液体化合物的分析数据，并分析产物在再利用中的价值。
同时，将进一步评估产物的生物毒性和再利用中的环境友好性。
该研究有望在环保管理
领域提供新技术和新思路，推进有害废弃物的有效治理和资源化利用。
四、研究意义
本研究旨在探索利用热解技术处理废弃印刷线路板的可行性，结合实验和分析，探究如何在热解过程中将废弃物转化为可回收能源或其他有用物质，推进有害废弃物
资源化利用和环保治理工作。
同时，研究将为相关企业和政府部门制定废弃印刷线路
板处理策略提供科学依据，促进环保治理工作在实践中取得切实可行的进展。

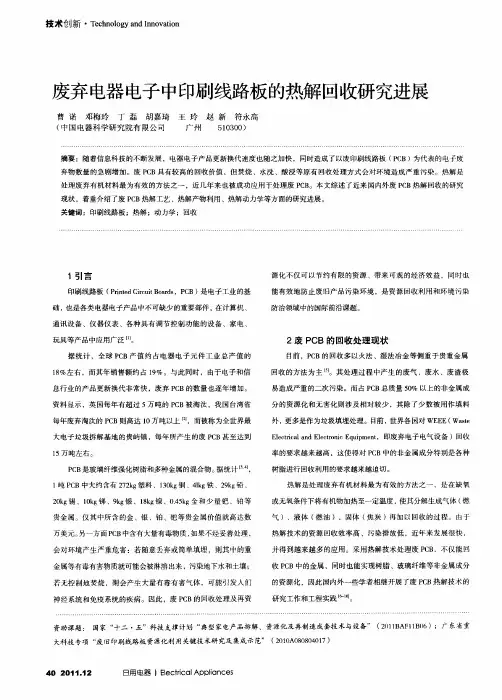

废弃电器电子中印刷线路板的热解回收研究进展
