温度场分析
1温度场分析的意义 2离合器温度场分析的前提条件 进行膜片弹簧离合器温度场分析时要考虑到很多因素的影响，在这些因素 中有些是主要的因素，有些是次要的因素。根据目前的研究条件和国内外对此 研究的进展状况，针对本研究主要进行如下方面的假设啪儿驯。 (1)在离合器接合过程中，压盘摩擦片间不断地流入和流出，因此其温度在 不断的变化，则摩擦片压盘的材料热性能参数要受到温度的影响。由于实验仪 器的限制，不能够测量这些参数的变化，故在这里假设压盘和摩擦片的材料热 性能参数不随温度变化。 (2)任何有温度的物体都要向外辐射能量，离合器也不例外。由于离合器接 合分离的时间很短，且压盘和摩擦片的温度不是很高，考虑到辐射计算的复杂 性，暂不考虑离合器的辐射散热。 (3)实际工作中，离合器由于温度过高，或者散热不好，材料的物理化学性 质就会发生变化，比如塑性变形、析氢等现象。这些现象在温度场求解中是很 难实现的，因此在该分析中将此现象忽略掉。 (4)摩擦热的产生，总是会有各种现象可能会带走部分的摩擦热，如磨损会 带走摩擦热。为了分析问题方便，认为摩擦热流完全被压盘和摩擦片吸收。 (5)根据产生热量来源的滑摩功计算公式可判断出压盘摩擦片的温度场是 沿径向和轴向变化的二维温度场。
3 用Pro/E软件建立离合器压盘模型 通过Pro/E软件对离合器压盘进行全面的三维建模，见图4-1。Pro/E建模主要通过线框的拉伸和剪切。所建立压盘三维模型数据如下：压盘外径为180mm，内径为120mm，材料为灰铸铁HT200铸成。
4有限元温度场分析前提条件 （1）结构离散化 结构离散化就是将结构分成有限个小的单元，单元与单元、单元与边界之间通过节点连接。结构的离散化是有限元法分析多的第一步，关系到计算精度与计算效率，是有限元法的基础步骤，包含以下的内容： 1）单元类型选择。离散化首先要选定单元类型，这个包括单元形状、单元节点与节点自由度等三个方面的内容。 2）单元划分。划分单元时应注意一下几点：①网格划分越细，节点越多，计算结果越精确。网格加密到一定程度后计算精度的提高就不明显，对应力应变变化平缓的区域不必要细分网格。②单元形态应该尽可能接近相应的正多边形或者正多面体，如三角形单元三边应尽量接近，且不出现钝角；矩阵单元长度不宜长宽相差过大等。③单元节点应与相邻单元节点相连接，不能置于相邻单元边界上。④同一单元由同一种材料构成。⑤网格划分应尽可能有规律，以利于计算机自动生成网格 3）节点编码
（2）单元选定 选用三维实体单元,本模型采用常用的八节点六面体单元(SOLID 70)
（3）边界条件 热传导方程建立了温度与时间、空间的关系，但满足热传导方程的解有无限多个。为了得到所要求的温度场，还需要知道定解条件，即所要求解问题的初始条件和边界条件。 初始条件为初始瞬间固体内部的温度分布，可用下式表示： 当=O时，T=T(x,y，z) 边界条件是固体表面与周围介质相互作用的规律，有两种类型的边界条件： (1)第一类边界条件—温度边界条件 固体表面温度是时间f的已知函数，即在边界1S上温度为已知： )(T 这种边界条件称为“强加边界条件"，或者“本质边界条件”。 (2)第二类边界条件—热交换边界条件 固体表面与流体(或空气)接触时，通过固体表面的热流密度，与固体表 面温度和流体温度之差成正比，即(在边界2S上)有：
0)(hqnxknxknxkzzyyxx
式中zyxnnn,,为边界表面向外法线的方向余弦。q为边界上热传导引起的热耗散， h为表面放热系数，)(h为由于对流引起的热耗散。
当h时，由上式得到： 0 即，此时即退化为特殊的第一类边界条件。 稳态热传导问题的温度场问题与时间无关，采用有限元单元进行离散以后，可以直接得到有限元的单元方程。在热传导的问题中，场变量是温度，是标量场。瞬态热传导问题的温度场是随时间变化的。在空间域有限元离散后，得到的是一阶常微分方程组。它的解法原则上和动力学问题类同，可以采用模态叠加法或直接积分法。但从实际应用考虑，更多的是采用后者。瞬态温度场与稳态温度场主要的差别是瞬态温度场的场变量不仅是区域内部点的坐标函数，而且还是时间t的函数，但是时间和空间两种区域并不耦合。求解这类问题的方法是在空间域采用有限元格式离散，而在时间域采用差分法离散。 5.5在ANSYS软件中对鼓式制动器进行有限元热力学分析过程 5.5.1.参数的确定 压盘材料的热性能参数如下表： 名称 外径 内径 比热容 密度 导热系数 材料
压盘 180 129 540 7300 50 HT200 5.5.1.网格的划分 有限元网格划分是进行有限元数值模拟分析至关重要的一步，它直接影响 着后续数值计算分析结果的精确性。由于采用自由网格划分技术划分网格只能 将体划分成四面体网格，造成有限元模型网格数量大，降低了计算的精度和速 度，而映射网格划分生成的有限网格形状规则，数量上要比相应的自由网格少 很多，不仅节省计算时间，而且提高了计算精度。 划分网格时选择单元为SOLID 70，有利于后续对压盘进行的热应力耦合分 析。压盘的结构很不规则，先将它在UG中分割成能够化成映射 网格的规则小块，再对其GLUE，然后再SWEEP扫掠，获得映射网格。三个厂 家压盘及摩擦片网格划分结果如下图所示。
5.5.1.选定分析类型 从温度场是否是时间的函数即是否随时间变化上，ANSYS热分析包括稳态热分析和瞬态热分析两类基本分析。 (1)稳态热分析：系统的温度场不随时间变化 如果系统的净热流率为O，即流入系统的热量加上系统自身产生的热量等于
流出系统的热量：0q-q流出生成流入q，则系统处于热稳态。在稳态热分析中任 一节点的温度不随时间变化。稳态热分析的能量平衡方程为(以矩阵形式表示)
QTK
其中，K为传导矩阵，包含导热系数、对流系数及辐射率和形状系数；T为节 点温度向量；Q为节点热流量向量，包含热生成。 (2)瞬态热分析：系统的温度场是时间的函数，随时间变化。 瞬态传热过程是指一个系统的加热或冷却过程。这个过程中系统的温度、 热流率、热边界条件及系统内能随时间都有明显的变化。根据能量守恒原理， 瞬态热平衡可以表达为(以矩阵形式表示)
QTKTC 其中：K为传导矩阵，包含导热系数、对流系数及辐射率和形状系数；C为比 热矩阵，考虑系统内能的增加；T为节点温度向量；T为温度对时间的导数； Q为节点热流率向量，包含热生成。
综合两种方法本分析选用瞬态热分析 5.5.1压盘对流换热系数的确定 引起离合器温度升高的滑摩功产生于离合器接合和分离过程中，由于在离合器分离时载荷较小或已经解除，对温度变化影响较小，因此依据所做的台架实验离合器接合一次时间为2秒，在分析时将分离时刻定为1秒，同时将由滑摩功所产生的热流密度载荷解除掉。当汽车在比较恶劣的道路状况或者超载情况下，热负荷问题比正常使用情况下严重的多，所以我将对环境温度在30℃、80℃、130℃、180℃、230℃、280℃、320℃对离合器连续接合三次进行ANSYS瞬态温度场分析。
5.5.1.瞬态热分析的载荷步及步长的选择 载荷步仅仅是为了获得解答的载荷配置，它的作用是在给定的时间间隔内施加的一组载荷。在瞬态分析中，用多个载荷步载荷历程曲线的不同区段来描述载荷随时间的变化情况。 对于非线性分析，每个载荷步都需要多个载荷子步。时间步长的大小关系到计算的精度。步长越小，计算精度越高，同时计算的时间越长。根据线性传导热传递，可以按如下公式估计时间步长：
2/4ITS
其中：为沿热流方向热梯度最大处的单元的长度：为导温系数，它等于 导热系数除以密度与比热的乘积ck/ 因为本次分析是要计算离合器接合分离各三次(时间9秒)的温度场，并 且每次接合时热流密度函数是在随时间不断的变化，因此就六个时间点设置了 六个载荷步，在每个载荷步中根据实际设置载荷子步。
5.5.1.离合器摩擦副的ANSYS计算 本文主要采用ANSYS 软件中的热分析模块，运用瞬态分析，模拟了汽车起步离合器连续接合三次过程中压盘的温度场。因为离合器的多次接合使压盘温度升高，导致环境温度的变化，因此本次分析了环境温度在30℃、80℃、130℃、180℃、230℃、280℃、320℃下七次的压盘和摩擦片的三次接合的温度场变化，寻找温度沿压盘摩擦片轴向、径向节点的分布规律，为寻找离合器几种失效原因打下理论基础。
5.5.1.ANSYS 分析结果和结论 本文采用有限元技术对离合器压盘进行设计,利用Pro/E 软件建立离合器压盘三维参数化模型,进行转化后采用有限元分析软件ANSYS 对其进行仿真分析和计算,得出了温度场下压盘在温度下的云图,通过对结果进行分析 我们能准确地了解压盘的发热状况，为离合器设计和使用提供依据。离合器在接合过程中摩滑产生过多的热量和过大的摩滑功是造成离合器损坏的主要原因。压盘温度过高，使摩擦表面出现烧结，压盘摩擦面的烧结与离合器接合过程中的滑摩功率有很大关系，烧结是温度与滑摩功率综合作用的结果，当摩擦表面温度较低时，可以承受较大的滑摩功率，当温度较高时，只能承受较小的滑摩功率。离合器压盘温度场的分析对于汽车的轻量化、舒适性和操纵稳定性方面的设计和改进具有非常重大的实际意义.
ANSYS温度场分析步骤
基于ANSYS12.0的钢板加热过程分析
一．问题描述
2000mm*2000mm*100mm的钢板，初始温度为20℃，放入温度为1120℃的加热炉内加热,已知其换热系数125W/㎡*K，钢板的比热为460J/kg*℃，密度为7850kg/m ³，导热系数为50W/m*K，计算钢板1800s后的温度场分布。
二．问题分析
此问题属于热瞬态分析（载荷随时间变化），选用SOLID70三维六面体单元进行有限元分析。
SOLID70——三维热实体，具有8各节点，每个节点一个温度自由度。
该单元可用于三维的稳态或瞬态的热分析问题。
三．操作步骤
1.定义分析文件名
Utility Menu>File>Change Jobname，输入Example。
2.定义单元类型
Main Menu>Preprocesor>Element Type>Add/Edit/Delete,选择SOLID70三维六面体单元进行有限元分析。
3.定义材料属性
①传导系数
②材料密度
③材料比热
4.建立几何模型
5.设置单元密度
6.划分单元
7.施加对流换热载荷
8.施加初始温度
9.设置求解选项
10.温度偏移量设置
11.输出控制
12.存盘
13.求解
14.显示温度场分布云图
四．总结
本例介绍了应用ANSYS对钢板加热过程进行瞬态热分析的基本步骤，应用此方法可对各种零件加热过程的温度
场分布进行分析。
大体积混凝土浇筑过程中的温度场应力场分析第五章(2)
5.4桥墩温度场仿真分析本文利用ANSYS软件对桥墩（桥墩尺寸24m×18m×30m,承台尺寸30m×24m×8m）的浇筑过程进行了仿真分析。
浇筑过程采用分层浇筑方式。
分层浇筑过程中，将桥墩分成十层浇筑，工期为三十天，每层三米，每三天浇筑一层。
图5-2为桥墩浇筑完成时的整体温度场图像，从图中可以看出，此时第一到第八层得混凝土温度为18℃～22℃之间，说明此时已经浇筑的混凝土温度已经稳定，水化热的影响不会再对模型的温度产生决定性的影响。
从图中的温度分布可以看出，温度在角点处降低的最快，每层的边界随角点温度逐渐降低。
在层与层的连接处，受温度下层受上层水化温升的影响温度有所上升。
图5-3清晰的显示了第十层混凝土的温度场分布。
新浇筑层的温度变化较大，从地面的26℃到顶面的33℃。
对比图5-2和图5-4可以发现第十层混凝土从浇筑到工期完成时的过程中，第九层温度并未受到第十层水化温升的影响，在浇筑六天后温度明显降低，说明分层浇筑有利于混凝土水化热的释放。
图5-2 桥墩浇筑第30天时温度场分布Figure 5-2 Temperature distribution in the first 30 days of the piers pouringFigure 5-3 Isotherm distribution in the first 30 days of the piers pouringFigure 5-4 Temperature distribution in the first 28 days of the piers pouring下面以桥墩浇筑第二层（即6米）为例对桥墩浇筑过程中的温度变化进行分析。
图5-5为浇筑六米高的桥墩第二天时温度场分析。
混凝土入模时的温度为23.6℃，随着水泥水化热的释放，第二天时混凝土的表面最高温度达到了35℃。
图5-6说明第七天时混凝土表面最高温度为34℃，但边界处的温度已经下降到21℃。
温度场的概念-概述说明以及解释
温度场的概念-概述说明以及解释1.引言1.1 概述概述温度场是指在物体或系统中的各个位置上存在着不同的温度分布情况。
温度是一种物理量，它反映了物体内部分子或原子的平均热运动能力。
而温度场则描述了不同位置上的温度分布情况，帮助我们理解和描述物质内部的热量分布与传递。
温度场的探究与研究对各个领域都有重要的意义，特别是在工程、物理学、地球科学等领域。
通过对温度场的研究，我们可以更好地了解物质内部的热传导、热辐射和热对流等现象，为工程设计和科学研究提供有力的支持。
本文将首先介绍温度场的定义，然后深入探讨其特性。
最后，通过总结温度场的概念和探讨温度场在实际应用中的意义，我们可以更好地理解和应用温度场的概念，促进相关领域的发展和进步。
在接下来的章节中，我们将逐一介绍温度场的定义和特性。
1.2 文章结构文章结构部分的内容可以按照以下方式进行编写：文章结构部分旨在介绍整篇文章的组织结构，主要包括引言、正文和结论三个主要部分。
引言部分将提供对温度场概念的概述，并介绍文章的结构和目的。
首先，我们将简要概述温度场的基本概念，并阐明为什么温度场是一个重要的研究领域。
接着，我们将阐明本文的结构，以便读者能够了解各个部分的内容和目标。
正文部分将详细探讨温度场的定义和特性。
首先，我们会给出温度场的定义，并介绍温度场的一个基本描述——温度场分布的空间和时间变化规律。
然后，我们将深入探讨温度场的特性，涵盖温度场的量纲、单位以及与其他物理量之间的关系等方面的内容。
结论部分将对全文进行总结，并探讨温度场在实际应用中的意义。
首先，我们将对本文所介绍的温度场概念和特性进行总结，强调其重要性和研究价值。
然后，我们将重点关注温度场在实际应用中的意义，包括工程应用、气候学和环境保护等领域。
最后，我们将指出温度场研究的一些未来发展方向，并呼吁更多的学者和研究人员参与其中。
通过以上的文章结构，读者可以清晰地了解整篇文章的内容布局，让他们能够更好地理解和阅读文章。
Ansys Workbench在电机温度场分析的实际运用
Ansys Workbench在电机温度场分析的实际运用摘要：温升高是电机最为主要的故障原因，而电机的种类很多，不同种类有着多种多样冷却方式，因此，电机的温度分析较为复杂，传统方法是以热负荷作为基准根据试验结果类比电机的设计温升，对于一些特殊结构的电机，热负荷类比法就不能满足设计需要。
采用Ansys Workbench仿真软件通过FEA有限元分析（Finite Element Analysis），可以对特殊结构电机定转子热源分布、以及传导、对流、辐射等要素进行网格化分析。
本文以具体案例的设计分析过程，论述Ansys Workbench稳态温度场在电机设计中的实际运用。
关键词：温升电机温度场有限元Ansys1引言我们以一台低压变频异步电动机YVF400-6-315KW、380V、50HZ为研究对象，对其定转子温度场进行仿真分析，对比求解结果与最后型式试验的偏差，从而验证Ansys Workbench仿真软件在特殊电机设计的实际运用。
电动机主要的设计参数如下：2 2D建模2.1 在Ansys Workbench程序界面下，通过ToolBox,进入稳态温度分析Steady-state-Thermal工作平台；2.2 在Steady-state-Thermal工作平台点取Geometry进行几何形状设置；或者在Analysis Systems树状下右侧窗口，右键选取Geometry--Import导入定子或转子三维部件的stp、sat、step等格式；2.3 在Steady-state-Thermal工作平台右键选取Geometry-第二行Edit Geometry in DesignModeler----可进入DM-右键点取Import1，选取生成-Generate；可获得每个部件的建模信息。
3、材料设置3.1 回到workbench对第三行Model右键Edit---进入Mechancial Enterprise机械单元,在Outline下的Model点取Geometry项下的每个零部件，左下表格中可以查看体积、面积、重量，并且设置材料名称、密度、热导率等；3.2 定转子材料设置，40度左右的热导率按下表：4、划分网格在workbench对第三行Model右键Edit进入Mechancial Enterprise机械单元，菜单栏点取Generate Mesh ，在树状mesh下表格relevance设置网格的相关属性，数字越小，节点和单元数越少。

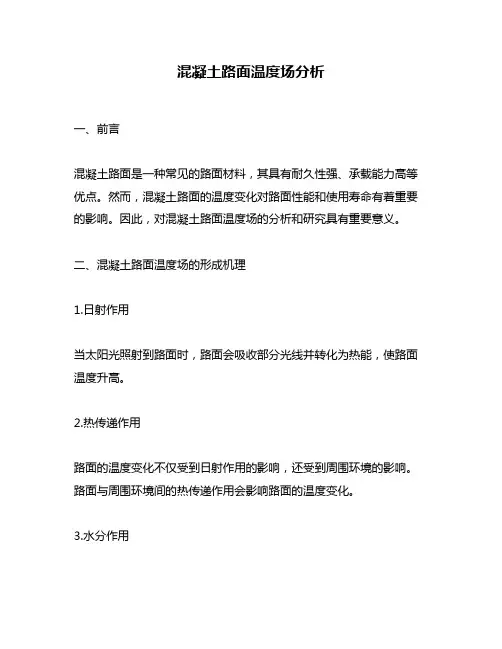

混凝土路面温度场分析
混凝土路面温度场分析一、前言混凝土路面是一种常见的路面材料，其具有耐久性强、承载能力高等优点。
然而，混凝土路面的温度变化对路面性能和使用寿命有着重要的影响。
因此，对混凝土路面温度场的分析和研究具有重要意义。
二、混凝土路面温度场的形成机理1.日射作用当太阳光照射到路面时，路面会吸收部分光线并转化为热能，使路面温度升高。
2.热传递作用路面的温度变化不仅受到日射作用的影响，还受到周围环境的影响。
路面与周围环境间的热传递作用会影响路面的温度变化。
3.水分作用路面上积水或附着有水分的情况下，水的热容量比路面大，会对路面的温度变化产生影响。
三、混凝土路面温度场的分析方法1.数值模拟方法数值模拟方法是目前研究混凝土路面温度场最常用的方法之一。
通过建立数学模型，运用计算机对路面温度场进行模拟计算。
2.实验测试方法实验测试方法是通过对混凝土路面进行实际测试，得到路面温度分布的信息。
常用的实验测试方法包括测温仪、红外测温仪等。
四、混凝土路面温度场的影响因素1.气象条件气象条件是影响混凝土路面温度场的重要因素之一。
其中，气温、太阳辐射、湿度、风速等因素都会对路面温度产生影响。
2.路面材料路面材料的导热性、比热容等物理性能会对路面温度分布产生影响。
3.路面结构路面结构对路面温度场的影响主要表现在路面厚度、反射率等方面。
路面结构的不同会导致路面温度分布的差异。
五、混凝土路面温度场的应用1.路面设计混凝土路面温度场的分析可以为路面设计提供参考依据。
通过对温度场的分析，可以确定路面结构、厚度等参数，以保证路面使用寿命和性能。
2.路面维护混凝土路面的温度变化会对路面的损坏和维护产生影响。
对路面温度场的分析可以为路面维护提供参考依据，及时发现路面损坏并采取相应措施。
3.路况监测混凝土路面温度场的分析可以为路况监测提供参考依据。
通过对温度场的分析，可以及时发现路面结构变化、裂缝等问题，并采取相应措施，保证路况的安全性和舒适性。
六、结论混凝土路面温度场的分析具有重要意义，可以为路面设计、维护和监测提供参考依据。
激光加工过程中温度场和应力场的模拟分析
激光加工过程中温度场和应力场的模拟分析激光加工技术是一种现代高精度、高效加工方法，具有高能量密度、快速加工等特点。
在激光加工中，温度场和应力场是两个重要的研究对象。
温度场和应力场的模拟分析对激光加工工艺的优化和加工质量的控制具有重要意义。
1. 温度场分析温度场是激光加工过程中很重要的一个参考指标。
温度场分析旨在确定在激光加工过程中，材料表面的温度分布情况，为制定合理的激光加工工艺提供依据。
温度场分析可以通过数值模拟的方法进行。
在数值模拟过程中，需要考虑激光功率、扫描速度、激光束直径、材料吸收系数等一系列参数。
这些参数对温度场分析结果的影响都非常显著。
在温度场分析中，常使用的数学模型有热传导方程、能量方程和辐射传热方程。
其中热传导方程是最基本的模型，它可以用来描述材料内部的温度分布情况。
能量方程适用于激光加工中的熔化和蒸发过程。
辐射传热方程则适用于热源和材料之间的辐射换热。
2. 应力场分析应力场是指在激光加工过程中，由于温度变化而引起的材料内部应力分布情况。
应力场分析可以用于预测材料的变形和裂纹等问题，并为工艺优化提供依据。
应力场分析通常包括两个主要的方面：材料的热应力和残余应力。
热应力是指由于温度变化而引起的应力变化；残余应力是指激光加工后，材料内部由于温度变化而引起的应力分布情况。
应力场分析的数值模拟方法主要包括有限元模拟和解析计算方法。
有限元模拟方法通常用于复杂结构中应力场的分析，而解析计算方法则适用于简单结构的应力分析。
3. 结论在激光加工过程中，温度场和应力场的分析是激光加工研究的重要方向。
理论分析和数值模拟是温度场和应力场分析的两种主要方法。
温度场分析可以为激光加工工艺的优化和质量控制提供依据，而应力场分析则可以预测材料的变形和裂纹等问题，为工艺优化提供依据。
未来，随着技术的发展，对于激光加工温度场和应力场的研究仍然具有重要的意义。
某动力舱温度场CFD仿真分析
某动力舱温度场CFD仿真分析摘要：本文分析了动力舱结构，采用CFD技术模拟整个舱内空间的温度场和速度场分布，为机舱内环境温度冷却系统设计及仪器设备布置提供依据。
关键词：动力舱；模型处理；CFD技术；仿真分析0引言动力舱是水下航行器的动力、电力中心，布置有柴油主机和发电机。
柴油机在正常工作时需要大量新鲜的空气，同时也向动力舱内辐射处大量的热量，发电机在工作时也向动力舱辐射处一定热量，这些热量会使舱内环境温度升高，而且由于放热部位分布不均匀导致机舱内的温度梯度很大：靠近放热设备的区域温度很高，远离放热设备的区域几乎没有温升。
相反由于航行器壳体整体位于水线以下，由于海水的吸热作用局部温度反而低于外界环境温度。
由此可见，船舶机舱的热环境是非常复杂的。
由于动力集成自动化程度的不断提高，机舱内各种用于监测、控制的精密仪表以及电子设备越来越多，这对机舱环境的温度、湿度等方面的要求更加严格，对舱内温度场的分布提出了更高的要求。
采用CFD技术模拟整个舱内空间的温度场和速度场分布，为机舱内环境温度冷却系统设计及仪器设备布置提供依据。
1动力舱结构动力舱内结构布置如下图2.1所示，柴油机布置在动力舱中，在柴油机两侧布置两台发电机，动力舱由隔热板分为两个空腔。
整个动力舱工作在水线以下。
图1动力舱组成（含冷却水路）动力舱工作时，柴油机和发电机是整个设备的主要热源。
由于动力舱处于严格密封状态，舱内的热量主要通过辐射和热传导的方式传递到隔热板和动力舱表面，最后由舱外海水带走热量。
2仿真过程详述2．1模型处理模型处理时，主要考虑以下2个问题：1）隔热板和动力舱壳体属于薄壁结构，按照实际结构建模和网格划分会非常困难，此次仿真时计算采用Shell Conduction的方法对其壁厚进行等效，因此在模型处理时会将其处理成0厚度面，以便后续计算时设定；2）需要将模型处理成2个计算空间——动力舱外海水空间，动力舱内气体空间，其中舱内气体空间又被隔板分为两个气体空间。
CAE-天线罩的温度场及应力场分析
300
91.14
80.36
0.30
8.5e-6
0.5
0.58
4.55e+3
9
12
600 72.65
0.71 16
TX03,TX04,TX06
温度 ℃ 弹性模量
GPa 泊松比 热膨胀系数 比热 kJ/kg·m3 密度 kg/m3 热传导系数 W/m·℃
20 117.6
8.3e-6 0.545
8.0
100 117.6
550
7.5 1750
70
78.1
120
1750
4140
450
温度边界条件
• 模型共分六段 • 每段交界点的温度随时间变化 • 段内的温度取段两端的温度插值，所以也是随时间变化
的 • 具体数据略
内壁温度瞬态曲线
• 在110秒前后，内壁面温度最高，在210℃～ 290℃之间。
标示
40in
X坐标
40
有限元模型
• 由于结构和载荷都关 于垂直面对称，因此 分析时取结构的一半
• 结构为薄壁件，但要 考虑沿厚度的温度分 布，因此整个有限元 模型全部采用3D体单 元。
材料参数
– 复合材料TX01头锥 – 复合材料TX02头罩 – TX05舱段蒙皮 – TX03,TX04,TX06 – TX07隔热材料
• ANSYS耦合分析功能简便精确。 • 由于采用了APDL（ANSYS参数化设计语言），材料参数、载荷参数
和结构皆参数化，改动方便，有利于系列设计和多种工况比较分 析。 • 结构表面温度分布、等效横纵向力及他们随时间的变化为实测结 果，ANSYS可以利用流体分析计算滞止温度得到瞬态温度，流体压 力得到横纵向力，并可以直接精确施加到结构计算的模型上而无 需等效。 • 本分析没有考虑结构内部的热辐射，ANSYS的热分析功能可以计算 零部件之间的热辐射
温度场实验测定
温度场实验测定温度场实验测定步骤一：确定实验目的首先，我们需要确定实验的目的。
在这个实验中，我们的目的是测定一个特定区域的温度场分布情况。
通过这个实验，我们希望了解在这个区域内不同位置的温度差异，以及这些温度差异可能对周围环境产生的影响。
步骤二：选择实验场地接下来，我们需要选择一个实验场地。
这个场地应该是一个能够代表我们感兴趣区域的小型模型，例如一个房间或一个室外空间。
选择场地时，我们需要考虑其大小、形状以及周围环境的因素，以便能够准确地模拟真实情况。
步骤三：确定测量方法在实验中，我们需要确定一种合适的测量方法来测量不同位置的温度。
一种常用的方法是使用温度计，通过将温度计放置在不同位置并记录读数来获得温度场的分布情况。
我们还可以考虑使用红外线测温仪等高级设备，以获得更精确的测量结果。
步骤四：布置测量点在实验场地内，我们需要布置一系列测量点。
这些测量点应该覆盖整个区域，包括不同高度、不同角度和不同距离的位置。
通过在这些位置放置温度计或使用红外线测温仪，我们可以获得每个测量点的温度数据。
步骤五：记录数据当所有测量点都布置好后，我们可以开始记录数据。
对于每个测量点，我们需要准确地记录下温度的读数和其所在的位置。
这样一来，我们就可以根据这些数据绘制出整个温度场分布的图像。
步骤六：分析数据一旦我们获得了所有温度数据，我们可以开始对数据进行分析。
通过分析数据，我们可以得出一些关键结果，例如不同位置之间的温度差异、温度随时间的变化趋势以及可能的热点区域。
这些结果将有助于我们对温度场的分布情况有更深入的了解。
步骤七：讨论结果最后，我们需要讨论实验结果。
在讨论中，我们可以对实验结果进行解释，并与现有理论或已有研究进行比较。
我们还可以探讨实验中出现的任何异常情况或不确定因素，并提出可能的解释或改进方法。
通过以上步骤，我们可以使用温度场实验来测定特定区域的温度分布情况。
这个实验将为我们提供有关温度差异和热点区域的重要信息，并为未来的研究和实践提供参考。
3温度场有限元分析理论基础
第3章温度场有限元法分析理论基础在制造加工领域中，通过计算机模拟各种加工过程是非常方便有效的方法之一。
磨削过程也可以通过建立数值分析模型模拟整个磨削的过程，不仅可以预测实验可能发生的情况也可以减少实验的次数。
于是，越来越多的学者使用有限元技术对磨削过程进行分析、研究。
通过有限元法分析磨削区温度场既有利于对磨削机理的理解，也是一种优化机械加工工艺的有力工具，而且在考虑多种因素、非线性、动态过程分析等复杂情况时其优势尤为显著。
3.1有限元法简介3.1.1 有限元法的基本思想有限单元法是目前在工程领域内常用的数值模拟方法之一。
目前在工程领域内常用都是数值模拟方法包括有限单元法、边界元法、离散单元法和有限差分法等。
有限元单元法的基本思想就是将连续的结构离散成有限多个单元，并在每一个单元中设定有限数量的节点，讲连续体看做是节点处连续的一组单元的集合体，同时选定场函数的节点值作为基本未知量，并在第一单元中假设一个插值函数来表示单元中场函数的分布规律，进而利用弹性力学、固体力学、结构力学等力学中的变分原理去建立用以求解节点未知量的有限元方程，从而将一个连续域中的无限自由度问题转化为离散域中有限自由度问题。
求解法就可以利用解得的节点值和设定的插值函数来确定单元上以至整个集合上的场函数。
有限元分析的基本概念就是用较简单的问题代替复杂问题后再求解。
它将求解域看成是由许多称为有限元的小的互连子域组成，对每一个单元假定一个较简单的近似解，然后推导求解这个域总的满足条件，从而得到问题的近似解。
由于大多数实际问题难以得到准确解，有限元法不仅仅计算精度高而且能够适应各种复杂形状，因此称为行之有效的工程分析手段。
3.1.2有限元热分析简介热分析是指用热力学参数或者物理参数随着温度变化的关系进行的分析方法。
国际热分析协会在1977年将热分析定义为：“热分析是测量在程序控制温度下，物质的物理性质与温度依赖关系的一类技术。
”程序控制温度指的是按某种规律加热或冷却，通常是线性升温或降温。
