正戊烷-正己烷分离过程筛板精馏塔设计3.0万吨年(正己烷)
正己烷-环己烷设计精馏装置精馏塔

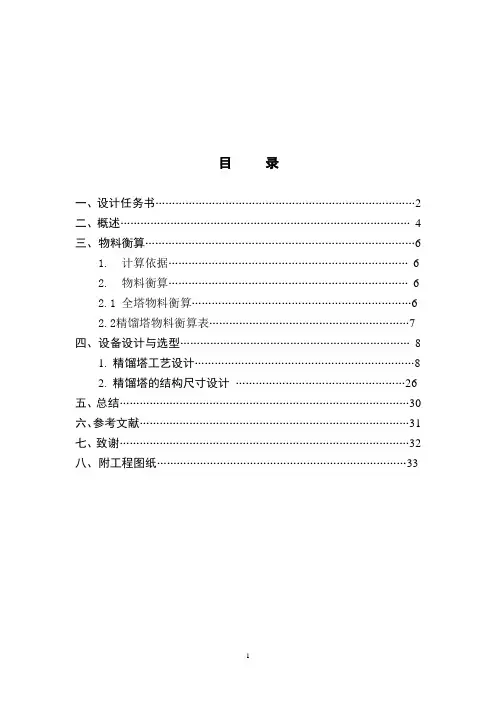

目录一、设计任务书 (2)二、概述 (4)三、物料衡算 (6)1. 计算依据 (6)2. 物料衡算 (6)2.1 全塔物料衡算 (6)2.2精馏塔物料衡算表 (7)四、设备设计与选型 (8)1. 精馏塔工艺设计 (8)2. 精馏塔的结构尺寸设计 (26)五、总结 (30)六、参考文献 (31)七、致谢 (32)八、附工程图纸 (33)08级化学工程专业《化工原理》课程设计任务书设计课题：环己烷-正己烷精馏装置精馏塔设计一、设计条件1、年产环己烷：40000 (吨)2、产品环己烷组成：C6H1299.5% (质量分数，下同) 、C6H140.5%3、原料为常温液体，原料组成：C6H1290%、C6H1410%4、分离要求：塔顶环己烷含量不大于1%二、设计内容1、物料衡算（精馏塔、预热器、冷凝器、再沸器）2、热量衡算（预热器、冷凝器、再沸器）3、精馏塔理论塔板数4、精馏塔实际塔板数、塔径和塔高的计算5、精馏塔结构、材质的选择6、精馏塔工艺尺寸、塔盘结构尺寸的设计计算等7、精馏塔流体力学性能验算8、精馏塔塔板性能负荷图9、精馏塔附件的设计计算（接管、支座、人孔等）10、精馏塔装配图的绘制三、设计要求1、设计方案简介对产品的性能、用途、工业状况及未来的发展前景进行概括和总结。
对给定或选定的工艺流程、主要设备的型式进行简要的论述。
2、工艺设计选定工艺参数，对单个设备作出衡算示意图，进行物料衡算、热量衡算，以表格形式表达衡算结果，其中的数据（非给定数据）及计算公式（经验公式）必须交待来源（即何种参考书目，并在参考文献中列出）。
3、设备计算选择设备的结构形式，并说明理由。
进行设备的结构尺寸和工艺尺寸的设计计算。
4、辅助设备选型典型辅助设备的主要工艺尺寸的计算，设备规格型号的选定。
5、设计说明书的编写要求严格按照邵阳学院毕业设计（论文）格式进行编写。
设计说明书应按顺序包括以下内容：(1)设计说明书封面；(2)设计任务书； (3)目录； (4)概述（设计方案简介）；(5)工艺计算（物料衡算、热量衡算）； (6)设备设计（主要设备设计、辅助设备设计或选型）； (7)设计总结、评述； (8) 参考资料； (9)致谢；（10）附工程图纸。
戊烷己烷精馏塔设计(1)
滨州学院化工原理课程设计———戊烷己烷精馏塔设计系（院）：化学与化工系专业：化学工程与工艺班级：化工班姓名：指导老师：职称：讲师学号：1014100234序言化工原理课程设计是综合运用《化工原理》课程和有关先修课程（《物理化学》，《化工制图》等）所学知识，完成一个单元设备设计为主的一次性实践教学，是理论联系实际的桥梁，在整个教学中起着培养学生能力的重要作用。
通过课程设计，要求更加熟悉工程设计的基本内容，掌握化工单元操作设计的主要程序及方法，锻炼和提高学生综合运用理论知识和技能的能力，问题分析能力，思考问题能力，计算能力等。
精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用。
精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分的挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。
根据生产上的不同要求，精馏操作可以是连续的或间歇的，有些特殊的物系还可采用衡沸精馏或萃取精馏等特殊方法进行分离。
本设计的题目是戊烷-己烷连续精馏筛板塔的设计，即需设计一个精馏塔用来分离易挥发的戊烷和不易挥发的己烷，采用连续操作方式，需设计一板式塔将其分离。
目录一、化工原理课程设计任书 (1)二、设计计算 (3)1.设计方案的确定 (3)2.精馏塔的物料衡算 (6)3.塔板数的确定 (7)4.精馏塔的工艺条件及有关物性数据的计算 (10)5.精馏塔的塔体工艺尺寸计算 (15)6.塔板主要工艺尺寸的计算 (16)7.筛板的流体力学验算 (19)8.塔板负荷性能图 (22)9.附属设备设计……………………………………………………2510.热量衡算 (28)三、个人总结 (31)四、参考书目 (32)一、化工原理课程设计任务书板式精馏塔设计任务书一、设计题目：设计分离戊烷―己烷连续精馏筛板塔二、设计任务及操作条件1、设计任务：生产能力： 5.0万吨／年原料液组成：36％戊烷，戊烷—己烷常温混合溶液（质量分率，下同）分离要求：塔顶产品组成戊烷≥96％回收率：0.022、操作条件平均操作压力： 101.3 kPa操作温度：40℃回流比：自选年开工天数：三百天化工原理课程设计三、设计方法和步骤：1、设计方案简介根据设计任务书所提供的条件和要求，通过对现有资料的分析对比，选定适宜的流程方案和设备类型，初步确定工艺流程。
化工原理课程设计--分离正庚烷-正辛烷混合液的筛板精馏塔
化工原理课程设计一分离正庚烷-正辛烷混合液的筛板精馆塔课程设计说明书狸珀空戏分离正庚烷■正辛烷混合液味衽石称的筛板精帽塔设计姓名________________________学号________________________班级________________________指导教师_____________________ 校方_________________________ 企方设计地点_____________________设计时间2014年5月31日目录1.设计任务及要求 (3)11设计任务 (3)1.2设计内容 (3)2.主要基础数据 (3)3・设计计算 (4)3.1设计方案的确定 (4)3.2精憎塔的物料衡算 (4)3.3塔板数的确定 (5)3.4精馆塔工艺条件及有关物性数据 (6)3.5精馆塔塔体工艺尺寸计算 (8)3.6全凝器冷凝介质的消耗量 (9)3.7再沸器加热介质的消耗量 (10)4.筛板塔设计结果汇总 (11)5.工艺流程图 (11)6.设计感想 (12)7.参考文献 (12)设计题目：分离正庚烷-正辛烷混合液的筛板精馅塔1.设计任务及要求1.1设计任务在一常压操作的连续塔精馆塔内分离正庚烷-正辛烷混合物。
原料液年处理量为20000t,料液浓度为50% （正庚烷质量分数）。
要求塔顶产品正庚烷浓度为98. 5%（质量分数），塔底釜液中正辛烷浓度不低于98%（质量分数）。
设计条件如下：根据上述工艺条件进行筛板塔的设计计算。
1.2设计内容1 •设计方案的确定及流程说明;2.工艺计算；3.主要设备工艺尺寸设计；4.设计结果汇总；5.工艺流程图；6.设计感想。
2.主要基数数据以上为实验数据，也可用安托尼公式计算：三表3 A、B. C取值温度/° C A B C正庚烷 6.02 1263.91 216.432 正辛烷 6.05 1356.36 209.635表4液体密度(Kg/n?)表7液体汽化热(KJ/mol)温度/。
正戊烷-正己烷连续蒸馏塔的设计.doc
正戊烷-正己烷连续蒸馏塔的设计.设计师姓名:魏源讲师:尚(教授)板式精馏塔文字教材；广州大学化学化工学院《化工原理》课程设计；蒸馏塔设计项目；正戊烷-正己烷连续蒸馏塔的设计名称；魏源班:121班化学工程学生人数:120520081讲师:尚(教授)设计日期:从2015年1月5日至2015年1月14日，WORD教育材料在前面的第5段中列出。
化工原理课程设计任务书61.1概述71.2基本原理71.3确定设计原则81.4设计步骤81.5设计内容91.6操作压力91.7加热方法91.8进料状态10 1.9回流比111.10热能利用111.11工艺流程图12第2章工艺设计计算142.1设计任务和条件142.2工艺计算142.2.1物料平衡计算142 . 2 . 2 . 2 模拟253.1蒸馏塔的简单设计模块DSTWU 263.2蒸馏塔简单检查模块Distl 283.3蒸馏塔的严格计算模块RadFrac 29第4章蒸馏塔工艺条件和相关物理性质数据的计算394.1操作压力394.2操作温度394.3平均摩尔质量394.4平均密度404.4.1蒸馏段的平均密度404.4.2汽提段的平均密度414.5液体的平均表面张力计算424.6 蒸馏塔的工艺尺寸445.1塔直径的计算445.2蒸馏塔有效高度的计算47第六章塔板主要工艺尺寸的计算486.1蒸馏段主要工艺尺寸的计算486.1.1溢流堰486.1.2塔板布置和浮阀数量和布置的计算516 .2蒸馏段主要工艺尺寸的计算536.2.1溢流单元的计算536.2.2塔板布置和浮阀数量和布置54 塔板流体动力学检查577.1精馏段流体动力学检查577.1.1气相压降通过浮阀塔577.1.2浸没塔检查587.1.3雾沫夹带检查597.2精馏段流体动力学检查617.2.1气相压降通过浮阀塔617.2.2浸没塔检查617.2.3夹带检查62第8章塔盘负载性能图638.1精馏段塔盘负载性能图638.1.1夹带线638.1 658.2汽提段塔盘负负荷性能图表668.2.1夹带线668.2.2溢流线678.2.3液体负荷上限线688.2.4泄漏线688.2.5液体负荷下限线69蒸馏段浮阀塔盘工艺设计计算结果汇总表1 71蒸馏段浮阀塔盘工艺设计计算结果汇总表2 72第9章热平衡739.1热平衡739.1塔顶冷凝器冷热平衡739.1.2总塔盘热量结构设计8110.1整体结构8110.1.1基本结构8110.1.2塔的主要尺寸8110.1.3气缸和气缸盖8310.1.4塔的总有效高度-魏源讲师:尚(教授)板式精馏塔文字教材；广州大学化学化工学院《化工原理》课程设计；蒸馏塔设计项目；正戊烷-正己烷连续蒸馏塔的设计名称；魏源班:121班化学工程学生人数:120520081讲师:尚(教授)设计日期:从2015年1月5日至2015年1月14日，WORD教育材料在前面的第5段中列出。
戊烷己烷精馏塔的设计

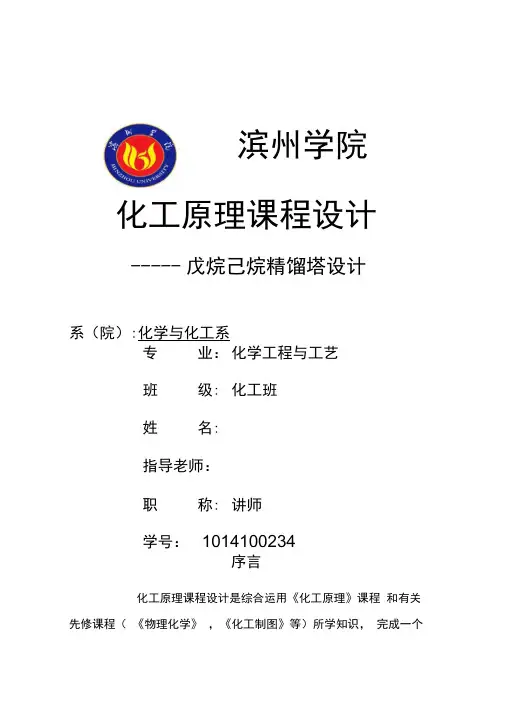

滨州学院化工原理课程设计----- 戊烷己烷精馏塔设计系（院）:化学与化工系专业：化学工程与工艺班级:化工班姓名:指导老师：职称:讲师学号：1014100234序言化工原理课程设计是综合运用《化工原理》课程和有关先修课程（《物理化学》，《化工制图》等）所学知识，完成一个单元设备设计为主的一次性实践教学，是理论联系实际的桥梁，在整个教学中起着培养学生能力的重要作用。
通过课程设计，要求更加熟悉工程设计的基本内容，掌握化工单元操作设计的主要程序及方法，锻炼和提高学生综合运用理论知识和技能的能力，问题分析能力，思考问题能力，计算能力等。
精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用。
精馏过程在能量剂驱动下（有时加质量剂），使气液两相多次直接接触和分离，利用液相混合物中各组分的挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。
根据生产上的不同要求，精馏操作可以是连续的或间歇的，有些特殊的物系还可采用衡沸精馏或萃取精馏等特殊方法进行分离。
本设计的题目是戊烷- 己烷连续精馏筛板塔的设计，即需设计一个精馏塔用来分离易挥发的戊烷和不易挥发的己烷，采用连续操作方式，需设计一板式塔将其分离。
目录、化工原理课程设计任书 (1)、设计计算 (3)1. 设计方案的确定 (3)2. 精馏塔的物料衡算 (6)3. 塔板数的确定 (7)4. 精馏塔的工艺条件及有关物性数据的计算 (10)5. 精馏塔的塔体工艺尺寸计算 (15)6. 塔板主要工艺尺寸的计算 (16)7. 筛板的流体力学验算 (19)8. 塔板负荷性能图 (22)9. 附属设备设计2510. ....................................................................................................... 热量衡算.. (28)三、......................................................个人总结31四、......................................................参考书目32、化工原理课程设计任务书板式精馏塔设计任务书一、设计题目：设计分离戊烷― 己烷连续精馏筛板塔二、设计任务及操作条件1、设计任务：生产能力： 5.0 万吨／年原料液组成：36％戊烷，戊烷—己烷常温混合溶液（质量分率，下同）分离要求：塔顶产品组成戊烷 > 96%回收率：0.022、操作条件平均操作压力：101.3 kPa操作温度：40 C回流比：自选年开工天数：三百天化工原理课程设计三、设计方法和步骤：1、设计方案简介根据设计任务书所提供的条件和要求，通过对现有资料的分析对比，选定适宜的流程方案和设备类型，初步确定工艺流程。
中国石油大学课程设计-曹震-正戊烷-正己烷-正庚烷-正辛烷

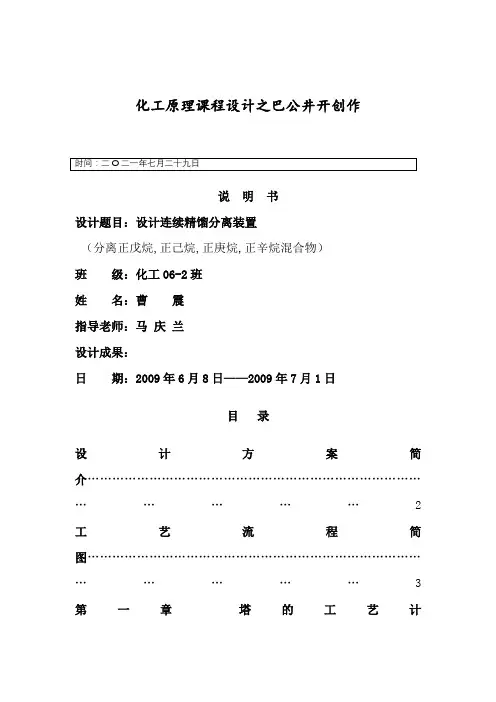

化工原理课程设计之巴公井开创作说明书设计题目：设计连续精馏分离装置（分离正戊烷,正己烷,正庚烷,正辛烷混合物）班级：化工06-2班姓名：曹震指导老师：马庆兰设计成果：日期：2009年6月8日——2009年7月1日目录设计方案简介 (2)工艺流程简图 (3)第一章塔的工艺计...4§ (4)§ (5)§ (9)§ (11)§ (11)§ (13)§ (14)§....................................................................................14§ (18)§ (21)第二章塔板的结构设计 (22)§2.1塔板的安插 (22)§2.2塔板流体力学计算 (23)§2.3塔板负荷性能图 (30)第三章塔体结构设...33§3.1塔体的尺寸、资料及开孔 (33)§ (34)§...........................................................................35计算结果汇总表 (41)自我评述 (44)工艺流程简图设计方案简介所设计的任务是：设计连续精馏分离装置,分离正戊烷、正己烷、正庚烷和正辛烷,是一个多元精馏过程,轻关键组分是正己烷,重关键组分是正庚烷.根据工艺把持条件和分离任务,初步确定精馏方案,画收工艺流程草图.确定方案流程后,逐步计算和确定多元混合物精馏塔的把持条件及装备设施.首先,通过清晰分割法以及全塔物料衡算,确定塔顶、塔底的组分及其组成,根据回流罐的温度及泡露点方程,计算出塔顶、塔底和进料的压力和温度,进而确定精馏把持条件.通过经验估算出到达分离目的所需的最少理论板数,再结合全塔把持条件,得出最小回流比,通过作理论板数与回流比的关系曲线图,得出适宜回流比,即可确定理论板数和实际板数,并得出实际加料位置.其次,进行全塔热量衡算,算出塔顶冷凝器和塔底再沸器的热负荷,然后算出精馏段和提馏段的流量,确定塔径,即可以进行塔体的设计了.我们先从塔板入手,通过计算开孔率,设计并选择出最佳塔板,并进行合理布图.通过塔板水力学计算来验证塔板的设计是否合理,是否会发生过量雾沫夹带、过量漏液和淹塔等现象,并作出塔板负荷性能图,进一步验证计算结果的合理性.接下来,在设计条件下,为精馏塔定出尺寸、资料和规格：选择筒体壁厚和资料,选择适宜的封头,确定人孔的数目和位置,塔体的高度和裙座的形式、尺寸.完成这以后,就可以确定各接管的管径,塔顶冷凝器、塔底再沸器和回流泵等辅助设备的型号,并将所设计的精馏塔反映在图纸上,使设计更加清晰明了.最后,将计算的结果汇总,整理出一份完整的设计说明书.第一章 塔的工艺计算§产物的组成及产物量简直定采纳清晰分割法.已知进料组成1,F 2,F 3,F 4,F x =0.15,x =0.3,x =0.4,x =0.15,轻关键组分是正己烷,重关键组分是正庚烷,现将已知和未知列入下表中：可见需要求1,D x 、2,D x 、3,W x 、4,W x .列全塔总物料衡算及组分1、2、3、4的全塔物料衡算可得：1,D2,D3,W 4,W 1,D 2,D 3,W 4,W F =D +W 0.15F =Dx 0.3F =Dx +0.04W0.4F =0.04D +Wx 0.15F =Wxx +x +0.04=10.04+x +x =1⎧⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎩ 已知进料平均摩尔质量72015860.31000.41140.1593.7kg kmol i i M M x ==⨯+⨯+⨯+⨯=∑进料 则 进料的摩尔流率12000kg h128.07kg kmol 93.7kg kmolF F M ===质量流率进料代入方程组可求得：1,0.34D x =,2,0.62D x =,3,0.69W x =,4,0.27W x =57.07kg kmol D =,71kg kmol W =由此可以求出塔顶、塔底产物的平均摩尔质量：720.34860.621000.04114081.8kg kmol i i M M x ==⨯+⨯+⨯+⨯=∑顶720860.041000.691140.27103.22kg kmol i i M M x ==⨯+⨯+⨯+⨯=∑底 由以上结果得出全塔物料衡算表：§把持温度与压力简直定一般保证塔顶冷凝器与冷却介质之间的传热温差：20t ∆=℃已知冷却剂温度为31℃,则t =t +Δt =30+20=50回流罐冷却水℃已知°°°°111222333444=γp x +γp x +γp x +γp x (1)P 回流罐式中p ︒为组分饱和蒸汽压,γ为组分活度系数.因所求混合物可视为理想组分,故γ取1,又因回流罐中液体即为塔顶产物的组成,所以上式可化为：11,22,33,44, (2)D D D D P p x p x p x p x ︒︒︒︒=+++回流罐由安托因公式求饱和蒸汽压,查文献得：12477.07lnP 15.833339.94T ︒=--22697.55lnP 15.836648.78T ︒=--32911.32lnP 15.873756.51T ︒=--43120.29lnP 15.942663.63T ︒=--P i ︒——各组分饱和蒸汽压,mmHgT ——温度,K已知回流罐温度为50℃,代入安托因公式求得1P 1196.19mmHg 1.574atm ︒==2P 405.37mmHg 0.533atm ︒== 3P 141.91mmHg 0.187atm ︒==4P 50.37mmHg 0.066atm ︒==代入（2）式求得11,22,33,44, 1.5740.340.5330.620.1870.04 0.8733atm 1atmD D D DP p x p x p x p x ︒︒︒︒=+++=⨯+⨯+⨯=<回流罐 因此,取一个年夜气压,使其常压把持.塔顶管线及冷凝器的阻力可以近似取作0.1atm,则：0.110.1 1.1atm P P =+=+=塔顶回流罐即求塔顶露点温度.采纳试差法,先假设一个温度,由安托因公式求得该温度下各组分的饱和蒸汽压值,并分别求出平衡常数K,用露点方程nii=1i y =1 K i i P P ︒∑ 塔顶（K =） 检验等式是否成立,若成立则该温度为塔顶温度,若不成立,继续假设.试差结果如下表：℃时,nii=1iy =1.000K ∑,℃.P =P +ΔP ΔP =N ΔP =225mmHg =0.138atm P =1.1+0.138=1.238atm⨯塔顶塔底全塔全塔实际单板塔底 故塔底压力为1.238atm.即求塔底泡点温度.采纳试差法,先假设一个温度,由安托因公式计算出该温度下各组分的饱和蒸汽压,并分别求出平衡常数K,由泡点方程：11 ()ni i i i i P K x K P ︒===∑塔底 检验等式是否成立,若成立,则该温度即为塔底温度,若不成立,继续假设.试差结果如下表：℃时,11.0011ni i i K x ==≈∑,故塔底温度为℃.设计时,取近似1.1 1.238 1.169atm 22P P P ++===塔顶塔底进料进料为泡点进料,此时进料温度即进料泡点温度,同样采纳试差法,先假设一个温度,由安托因公式计算出该温度下各组分的饱和蒸汽压,并分别求出平衡常数K,由泡点方程：11 ()ni i i i i P K x K P ︒===∑进料 检验等式是否成立,若成立,则该温度即为进料温度,若不成立,继续假设.试差结果如下表：℃时,10.99731ni i i K x ==≈∑,因此进料温度为℃.§最小回流比简直定计算最小回流比的公式如下：1min 11 (3)1 (4)nij Fii ij nij Dii ij x q x R ααθααθ===--=+-∑∑ 取温度为塔顶塔底平均温度66.6109.688.12t C +==︒,求得该温度下的相对挥发度ij α,以最重组分正辛烷为比较组分j ,计算结果如下：（3）式中的θ应介于轻、重关键组分的相对挥发度之间,由于已知轻、重关键组分相邻,故式（3）、（4）仅有一个通根,且5.727 2.367θ>>由于泡点进料,1q =,10q -=,设3θ=,代入（3）式得114.3760.15 5.7270.3 2.3670.410.1514.3763 5.7273 2.367313 =0.75nij Fi i ij x ααθ=⨯⨯⨯⨯=+++------∑ 此值与（1q -）值0相差较年夜,因此继续假设,采纳试差法,得出下表结果：可以看出,当θ=3.435时,10.001840.005nij Fii ijx ααθ==≤-∑,因此取θ=3.435,将θ代入（3）式,得min114.3760.34 5.7270.62 2.3670.041 114.376 3.435 5.727 3.435 2.367 3.435 =0.9073nij Di i ij x R ααθ=⨯⨯⨯=-=++-----∑§最小理论板数简直定对多元混合物系,有下式：minlg 1 ()lg l h h l D W mx x x x N α⎡⎤⎛⎫⎛⎫⎢⎥ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦=-不包括再沸器式中,l x 、h x 为轻组分和重组分的摩尔分率,m α=轻重关键组分于塔顶、塔底条件下的相对挥发度见下表：于是 2.435m α==,由之前所得塔顶塔底的组成可算出：min0.620.69lg 0.040.041 5.28lg 2.435N ⎛⎫⨯ ⎪⎝⎭=-= 故最小理论塔板数为5.28,但不包括再沸器.§适宜回流比简直定如果R 增加,理论板数下降,塔高下降,设备费用下降,但液相、气相流率增加,再沸器、冷凝器的热负荷增年夜,把持费用也会增加,因此选择适宜的回流比,获得最经济的方案.用以下方法求得适宜回流比及理论板数.所分离混合物系可以视作理想溶液,有如下经验关联式：()0.567min min 0.751 12Y X R R N N X Y R N =---==++ 式中N 及N min 不包括再沸器.根据上式,回流比R 从R min =0.9073至6取一组数,获得相应的X 及Y 值,最终获得N 与R 的一组关系数据,如下表：—R/R min 图,如下：2.作N(R+1)—R/R min 图,如下：3.从图中获得回流比的适宜区,取R/R min =1.478,即R=1.3413,相应的N=11.4.因此适宜回流比为1.3413,理论板数为11.4. §理论板数及理论加料位置简直定设N R 为理论精馏板数.N S 为理论提镏板数,对泡点进料多元混合物,有如下计算公式：0.20621h Wl RS l Dh F R S T x x N W N x x D N N N ⎡⎤⎛⎫⎛⎫⎛⎫⎢⎥= ⎪ ⎪ ⎪⎝⎭⎢⎥⎝⎭⎝⎭⎣⎦+=+式中,N T 为理论板数,求适宜回流比时已得出理论板数为11.4,将已知代入上式,解得N R =6.79,N S =5.61.因此,理论加料位置应为6.79块板上. §实际板数及实际加料位置简直定根据O′connell 经验关联式：0.49() T m L L Fi LiE x αμμμ=•=•∑可确定全塔效率E T .已知 2.435m α=.根据全塔平均温度t m =88.1℃查得该温度下正戊烷、正己烷、正庚烷和正辛烷的粘度分别为···s 和0.29mPa ·s,由经验关联式可得0.150.1450.30.1790.40.2300.150.290.211mPa sL Fi Li x μμ=•=⨯+⨯+⨯+⨯=•∑代入公式,得()0.2450.49()0.49 2.4560.2110.5757T m L E αμ-=•=⨯⨯=由全塔效率可知,实际板数11.419.80.5757T P T N N E === 取整得,实际板数为20块.（不包括再沸器）实际精馏段板数6.7911.790.5757R RP T N N E ===⇒取整，为12块。
分离正庚烷-正己烷混合液的筛板式精馏塔工艺设计课程设计 精品
分离正庚烷-正己烷混合液的筛板式精馏塔工艺设计一、课题名称分离正庚烷-正己烷混合液的筛板式精馏塔工艺设计二、课题条件原料：正己烷、正庚烷溶液处理量：30000t/a原料组成：正己烷44%（质量百分数）原料液初温： 40℃操作压力、回流比、单板压降：自选进料状态：冷液体进料分离要求：塔顶苯含量不低于99%，残液中苯含量不大于0.2%。
塔顶：全凝器塔釜：饱和蒸汽间接加热塔板形式：筛板生产时间：年开工300天，每天三班8小时连续生产冷却水温度：20℃设备形式：筛板塔厂址：滨州市三、设计内容1、设计方案的选定2、精馏塔的物料衡算3、塔板数的确定4、精馏塔的工艺条件及有关物性数据的计算（加热物料进出口温度、密度、粘度、比热、导热系数）5、精馏塔塔体工艺尺寸的计算6、塔板主要工艺尺寸的计算7、塔板的流体力学验算8、塔板负荷性能图（精馏段）9、换热器设计10、精馏塔接管尺寸计算1、撰写课程设计说明书一份设计说明书的基本内容(1)课程设计任务书(2)目录(3)设计计算与说明(4)设计结果汇总(5)小结(6)参考文献14、有关物性数据可查相关手册15、注意事项(1)写出详细计算步骤，并注明选用数据的来源(2)每项设计结束后列出计算结果明细表(3)设计最终需装订成册上交四、进度计划1.设计动员，下达设计任务书 0.5天2.收集资料，阅读教材，拟定设计进度 1-2天3.初步确定设计方案及设计计算内容 5-6天4.整理设计资料，撰写设计说明书前言...................................................................................................................... １第一章综述.......................................................................................................... ２1.1精馏原理及其在生产中的应用........................................................... ２1.2精馏操作对塔设备的要求................................................................... ２1.3板式塔类型........................................................................................... ３第二章工艺条件的使用和说明.......................................................................... ３2.1操作压力的确定.................................................................................... ３2.2进料状态的确定................................................................................... ４2.3加热剂和加热方式的确定................................................................... ４2.4冷凝器和冷却剂的确定....................................................................... ４第三章塔的工艺设计计算................................................................................ ５3.1精馏塔的物料衡算............................................................................... ５3.1.1原料液及塔顶、塔底产品的摩尔分数................................... ５3.1.2原料液及塔顶、塔底产品含正己烷摩尔分数和平均摩尔质量.............................................................................................................. ５3.1.3物料衡算................................................................................... ５3.2理论板数的计算................................................................................... ６3.2.1正己烷正庚烷的平衡线........................................................... ６3.2.2 求q值及q线方程.................................................................. ８3.2.3 全塔效率ET......................................................................... １０3.2.4 实际板层数求解.................................................................... １１3.3精馏塔正己烷-正庚烷物性参数的计算......................................... １２3.3.1 操作温度.............................................................................. １２3.3.2 平均摩尔质量...................................................................... １２3.3.3液相平均表面张力计算............................................................... １３3.3.4液相平均黏度计算............................................................... １３3.3.6 液相平均密度计算.............................................................. １４第四章精馏塔的塔体工艺尺寸设计.............................................................. １５4.1 塔径的计算...................................................................................... １５4.1.1精馏段................................................................................... １５4.1.2提馏段............................................................................................. １７提馏段...................................................................................................... １９4.2 精馏塔有效高度的计算.................................................................. １９4.3塔板主要工艺尺寸的计算............................................................... １９4.3.1 溢流装置计算...................................................................... １９4.3.1.1 堰长.......................................................................... ２０4.3.1.2溢流堰高度............................................................... ２０4.3.1.3弓形降液管宽度和截面积....................................... ２１4.3.1.4 降液管底隙高度...................................................... ２２4.4 塔板布置.......................................................................................... ２２4.4.1塔板的分块........................................................................... ２２4.4.2边缘区宽度确定................................................................... ２３4.4.3 开孔区面积计算.................................................................. ２３4.3.4 筛孔计算及其排列.............................................................. ２３4.5 筛板的流体力学验算...................................................................... ２４4.5.1 塔板压降.............................................................................. ２４4.5.1.1 干板阻力计算.......................................................... ２４4.5.1.2 气体通过液层的阻力计算...................................... ２５4.5.1.3 液体表面张力的阻力计算...................................... ２６4.5.2液沫夹带............................................................................... ２７4.5.3 漏液...................................................................................... ２７4.5.4 液泛...................................................................................... ２８4.6 塔板负荷性能图.............................................................................. ２９4.6.1精馏段................................................................................... ２９4.6.1.1 漏液线...................................................................... ２９4.6.1.2 液沫夹带线.............................................................. ３０4.6.1.3 液相负荷下限线...................................................... ３０4.6.1.4液相负荷上限线....................................................... ３１4.6.1.5 液泛线...................................................................... ３１4.6.2提馏段................................................................................... ３３4.6.2.1漏液线....................................................................... ３３4.6.2.2雾沫夹带线............................................................... ３３4.6.2.3 液相负荷下限线...................................................... ３４4.6.2.4 液相负荷上限线...................................................... ３４4.6.2.5 液泛线...................................................................... ３５第五章热量衡算............................................................................................ ３７5.1相关介质的选择............................................................................... ３７5.1.1加热介质的选择................................................................... ３７5.1.2冷凝剂................................................................................... ３７5.2焓值衡算........................................................................................... ３７5.3附属设备设计................................................................................... ４０5.3.1 进料管.................................................................................. ４０5.3.2回流管................................................................................... ４０5.3.3塔顶蒸气出料管................................................................... ４１5.3.4 釜液排出管.......................................................................... ４２5.3.5加热蒸汽管........................................................................... ４２5.4筒体与封头....................................................................................... ４３5.4.1筒体....................................................................................... ４３5.4.2封头....................................................................................... ４３5.4.3裙座....................................................................................... ４３5.4.4人孔....................................................................................... ４４5.4.5除沫器................................................................................... ４４5.5塔总体高度的设计........................................................................... ４４5.5.1塔顶空间............................................................................... ４４5.5.2塔底空间............................................................................... ４４5.5.3塔总高度的设计................................................................... ４５5.7 再沸器的选择.................................................................................. ４６5.8 泵的选择.......................................................................................... ４７5.5.1.进料泵.................................................................................. ４７5.8.2．回流泵................................................................................ ４８设计感想.......................................................................................................... ４９参考文献.......................................................................................................... ４９附录一（结果汇总）...................................................................................... ５０附录二符号说明............................................................................................ ５１精馏塔的工艺性能图...................................................................................... ５４塔板设计图.............................................................................................. ５４塔设计图.................................................................................................. ５５塔板设计工艺图...................................................................................... ５６前言塔设备的基本功能在于给气、液两相充分接触的机会，使传质、传热两种传递过程能够迅速而且有效地进行，并且还要能使能够接触的气、液两相及时分开，互不夹带。
精馏塔(板式)设计
PA α= ∗ PB
（三）塔板数的确定 1、作出x-y相图 、作出 相图 2、最小回流比及操作回流比 、 3、理论板数及加料位置 、 ①求精馏塔的汽、液相负荷 求精馏塔的汽、
∗
R = 1.5 Rmin
L′ = L + qF = RD + qF
V ′ = V + (q − 1) F = ( R + 1) D + (q − 1) F
化工原理课程设计
（6）冷凝器的选择 ） 塔顶产品（全凝器）和塔釜产品（冷却器） 塔顶产品（全凝器）和塔釜产品（冷却器） （7）加料方式的选择 ） 高位槽或泵 （8）工艺流程 ） 3、正戊烷和正己烷的性质、用途等 、正戊烷和正己烷的性质、
化工原理课程设计
二．工艺计算
主要内容是( 主要内容是(1)物料衡算 (2)确定回流比 (3)确定理论板数和实 际板数 (4)塔的气液负荷计算 (5)热量衡算 塔设备的生产能力一般以千克/小时或吨/年表示， 塔设备的生产能力一般以千克/小时或吨/年表示，但在理论板 计算时均须转换成kmol/h,在塔板设计时 在塔板设计时， 计算时均须转换成kmol/h,在塔板设计时，气液流量又须用体积 流量m /s表示 因此要注意不同的场合应使用不同的流量单位。 表示。 流量 m3/s 表示 。 因此要注意不同的场合应使用不同的流量单位 。 （一）全塔物料衡算 1、原料液及塔顶、塔底产品的摩尔分数 、原料液及塔顶、
化工原理课程设计
②求精馏段、提馏段的操作线方程 求精馏段、
R xD y= x+ R +1 R +1
③作图求出理论板数 ④逐板计算求理论板数
WxW L + qF y′ = x′ − L + qF − W L + qF − W
