模拟电子技术基础期末试题西安交大
模拟电子技术期末考试试卷及答案
《模拟电子技术》期末考试卷一、填空题（20 分）1、二极管最主要的特性是。
2、当三极管处于放大状态时其放射结、集电结的偏置方式为、。
3、多级放大电路中，常见的级间的耦合方式有、、。
4、负反馈放大电路中的四种组态为、、、。
5、正弦波振荡电路的振荡条件为、。
二、选择题（20分）1、P型半导体中的多数载流子是，N型半导体中的多数载流子是。
A、电子B、空穴C、正离子2、杂质半导体中少数载流子的浓度本征半导体载流子的浓度。
A、大于B、小于C、等于3、温度升高，二极管在正向电流不变的情况下的正向电压，反向电流。
A、增大B、减小C、不变为（）。
A．1500 B.80 C.505、RC串并联网络在f=f0=1/2RC时呈。
A、感性B、阻性C、容性三、判断题（10分）（对的打“√”，错的打“×”）1、本征半导体温度升高后，两种载流子浓度还是相等。
（）2、参数理想对称的双端输入双端输出差分放大电路只能放大差模信号，不能放大共模信号。
（）3、放大电路采用复合管是为了增大放大倍数和输入电阻。
( )4、负反馈越深，电路的性能越稳定。
（）5、集成运放在开环情况下一定工作在非线性区。
（）四、简答题：（25分）1．写出下图所示各电路的输出电压值，设二极管导通电压U D＝0.7V。
2、判断下图所示电路中是否引入了反馈，如果有反馈试判断反馈类型？u ouo -3、 电路下图所示：请将图中左右两部分正确连接起来，使之能够产生正弦波振荡五、计算题（25分）1、电路如下图所示，试求出电路A U 、R i 、和R 0的表达式。
2、电路如下图所示，求下列情况下U0和U I的关系式。
模拟电子技术期末考试卷答案一、填空题1、单向导电性2、正偏、反偏。
3、变压器、阻容、直接4、电压并联、电压串联、电流并联、电流串联5、AF=1，相位平衡条件二、选择题1、B A2、B3、B A4、A5、B三、判断题1、V2、V3、V4、X5、V四、简答题1、1．①D截至，U O＝2V ②D导通，U O＝1.3V2、电压并联负反馈，电压并联负反馈3、解：N-H,J-M,K-F五、计算题1、解：V B=B b2/B b1+B b2V CC,I C=I E=V B-V BE/R EU CEQ=V CC-R C I C, A V=-B(R C//R L)/r be2、解：U O=-55U I。
《模拟电子技术》期末试卷及答案
《模拟电子技术》期末试卷及答案（本题每空1分，共20分）一、填空题：1. 二极管的伏安特性上分有四个区，分别是区、区、区和。
2. 双极型三极管属于控制型器件，单极型三极管属于控制型器件。
3. 理想运放的电路模型中，开环电压放大倍数A O＝，差模输入电阻r i= ，输出电阻r O= ，共模抑制比K CMR= 。
4. 击穿属于碰撞式的击穿，击穿属于场效应式的击穿，这两种击穿均属于击穿，具有互逆性。
5. 共发射极组态、共集电极组态和共基组态这三种放大电路中，其中组态的放大电路放大能力最强，组态的放大电路只有电流放大能力而没有电压放大能力，组态的放大电路只有电压放大能力而没有电流放大能力。
6. 放大电路中的负反馈类型可分有负反馈、负反馈、负反馈和负反馈。
（本题每小题1分，共10分）二、判断下列说法的正确与错误：1. 二极管只要工作在反向击穿区，就一定会造成永久型损坏。
（）2. 无论是双极型三极管还是单极型三极管，其导电机理是相同的。
（）3. 甲类、乙类和甲乙类功放均存在“交越失真”现象。
（）4. 射极输出器是典型的电流串联交流负反馈放大电路。
（）5. 共模信号和差模信号都是放大电路需要传输和放大的有用信号。
（）6. 所有放大电路的输入电压信号和输出电压信号都是反相的。
（）7.设置静态工作点的目的，就是让交流信号叠加在直流载波上全部通过放大器。
（）8.三极管工作中若耗散功率超过它的最大耗散功率P CM时，该管必须烧损。
（）9. 理想集成运放构成的线性应用电路中，电压增益与其内部参数无关。
（）10.即使是单门限电压比较器，其输出也必定是两种状态。
（）（本题每小题2分，共16分）三、单选题1. P型半导体是在本征半导体中掺入微量的（）价杂质元素构成的。
A．三价 B. 四价 C. 五价 D. 六价2. 测得NPN三极管各电极对地电压分别为V E＝2.1V，V B＝2.8V，V C＝4.4V，则该管必工作在（）。
《模拟电子技术基础》期末考试试卷标准答案
河北科技大学 学年第 学期《 模拟电子技术基础 》期末考试试卷标准答案学院 班级 姓名 学号 题号 一 二 三 四 五 六 七 八 九 十 总分得分一、选择填空题（每空1分，共10分）（ A ）1.在晶体管放大电路的三种基本接法中, 的输出电压与输入电压不同相。
A. 共射电路B.共集电路.C.共基电路（ C ）2.选用差分放大电路的原因是。
A.稳定放大倍数B.提高输入电阻C.克服温漂（ A ）3.若要实现电流—电压转换电路，应引入。
A.电压并联负反馈B.电流串联负反馈C.电流并联负反馈D.电压串联负反馈（ A ）4.二极管外加正向电压时处于_______状态。
A.导通B.放大C.截止（ A ）5.正弦波振荡电路必须由以下四个部分组成：放大电路、、正反馈网络和稳幅环节。
A.选频网络B.消除失真电路C.负反馈网络D.滤波环节（ C ）6.直流稳压电源中滤波电路的目的。
A.将高频变为低频B.将交流变为直流C.减小脉动，使输出电压平滑（ B ）7.在某电路中测得晶体管的e、b、c三个极的直流电位分别为0V 、0.7V、4.0V，则该晶体管工作在状态。
A.饱和B.放大C.截止（ C ）8.直流负反馈是指：。
A.只有放大直流信号时才有的负反馈B.直接耦合放大电路中引入的负反馈C.在直流通路中的负反馈（ D ）9.对于放大电路，所谓开环是指。
A.无负载B.无信号源C.无电源D.无反馈通路（ D ）10.集成运算放大器实质上是一个具有高电压放大倍数电路。
A. 阻容耦合多级放大B. 共发射极放大C. 变压器耦合多级放大D. 直接耦合多级放大模拟电子技术A卷，共（ 6 ）页，第（ 1 ）页模拟电子技术A 卷，共（ 6 ）页，第（ 2 ）页ZU R R R R Uo 3321++=ZU R R R R R Uo 32321+++=二、判断题（共10分）1．（请在括号中标明“√”或“×”;每空1分，共5分）（ √ ）1)阻容耦合多级放大电路各级Q 点相互独立，它只能放大交流信号。
其他系统西安交通大学---模拟电子技术所有答案

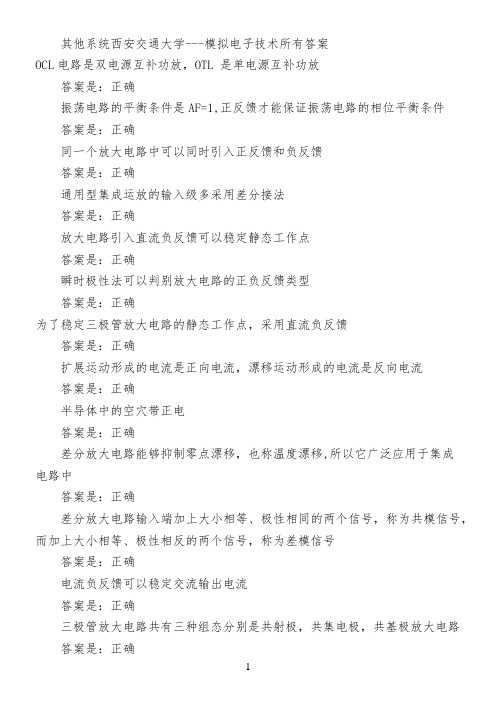

其他系统西安交通大学---模拟电子技术所有答案OCL电路是双电源互补功放，OTL 是单电源互补功放答案是：正确振荡电路的平衡条件是AF=1,正反馈才能保证振荡电路的相位平衡条件答案是：正确同一个放大电路中可以同时引入正反馈和负反馈答案是：正确通用型集成运放的输入级多采用差分接法答案是：正确放大电路引入直流负反馈可以稳定静态工作点答案是：正确瞬时极性法可以判别放大电路的正负反馈类型答案是：正确为了稳定三极管放大电路的静态工作点，采用直流负反馈答案是：正确扩展运动形成的电流是正向电流，漂移运动形成的电流是反向电流答案是：正确半导体中的空穴带正电答案是：正确差分放大电路能够抑制零点漂移，也称温度漂移,所以它广泛应用于集成电路中答案是：正确差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号，而加上大小相等、极性相反的两个信号，称为差模信号答案是：正确电流负反馈可以稳定交流输出电流答案是：正确三极管放大电路共有三种组态分别是共射极，共集电极，共基极放大电路答案是：正确OS管的开启电压答案是：小于零放大电路在高频信号作用时放大倍数数值下降的原因是答案是：半导体管极间电容和分布电容的存在当晶体管工作在放大区时，发射结电压和集电结电压应为答案是：前者正偏、后者也正偏稳压二_极管是一个可逆击穿二极管，稳压时工作在状态，但其两端电压必须它的稳压值U才有导通电流，否则处于截止状态答案是：反偏，大于在多级放大器中，对零点漂移影响最大的是答案是：前级固定偏置共射极放大电路缺点是答案是：静态工作点不稳定交通信号灯采用的是管答案是：发光二极管某单相桥式整流电路中有-只-极管短路，则该电路答案是：不能工作工作在电压比较器中的运放和工作在运算电路中的运放的主要区别是，前者的运放通常工作在答案是：开环或正反馈状态放大电路产生零点漂移的主要原因是答案是：采用了直接耦合方式发光二极管发光时，其工作在答案是：正向导通区差动电路对哪种信号无放大作用答案是：共模单相整流电路中，二极管承受的反向电压最大值出现在二极管答案是：截止时同相比例运算电路和反相比例运算电路的输入电阻的情况为答案是：前者输入电阻大，后者输入电阻小共模抑制比是差分放大电路的一个主要技术指标，它反映放大电路能力答案是：放大差模抑制共模为了使放大器带负载能力强，一般引入负反馈答案是：电压PN结加正向电压时，空间电荷区将答案是：变窄对三极管放大作用的实质，下列说法正确的是答案是：三极管可以用较小的电流控制较大的电流。
满分 西安交通大学17年9月课程考试《模拟电子技术》作业考核试题
西安交通大学17年9月课程考试《模拟电子技术》作业考核试题一、单选题（共30 道试题，共60 分。
）1. 为了使放大器带负载能力强，一般引入（）负反馈。
A. 电压B. 电流C. 串联D. 并联正确答案：A2. 乙类推挽功率放大器的理想最大效率为（）。
A. 58.5%B. 68.5%C. 78.5%D. 100%正确答案：C3. 结型场效应管发生预夹断后，管子( )。
A. 关断B. 进入恒流区C. 进入饱和区D. 可变电阻区正确答案：B4. 放大电路的静态工作点是指输入信号（）三极管的工作点。
A. 为零时B. 为正时C. 为负时D. 为正弦信号时正确答案：A5. 已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用( )。
A. 带阻滤波电路B. 带通滤波电路C. 低通滤波电路D. 有源滤波电路正确答案：B6. 在多级放大器中，对零点漂移影响最大的是（）。
A. 前级B. 后级C. 前后级一样D. 中间级正确答案：A7. 乙类推挽功率放大器的理想最大效率为（）。
A. 58.5%B. 68.5%C. 78.5%D. 100%正确答案：C8. 增强型PMOS管的开启电压( )。
A. 大于零B. 小于零C. 等于零D. 或大于零或小于零正确答案：B9. 放大器在输入信号作用下的工作状态，称为（）。
A. 静态B. 动态C. 稳压D. 平衡正确答案：B10. PN结加正向电压时，空间电荷区将（）。
A. 变窄B. 基本不变C. 变宽D. 不确定正确答案：A11. 共射放大电路输出波形下半周失真时为（）失真，此时应该（）偏置电阻。
（）A. 饱和，减小B. 截止，减小C. 饱和，增大D. 截止，增大正确答案：C12. 工作在电压比较器中的运放和工作在运算电路中的运放的主要区别是，前者的运放通常工作在( )。
A. 开环或正反馈状态B. 深度负反馈状态C. 放大状态D. 线性工作状态正确答案：A13. LM386是集成功率放大器，它可以使电压放大倍数在（）变化。
(精品)模拟电子技术基础期末考试试题及答案4

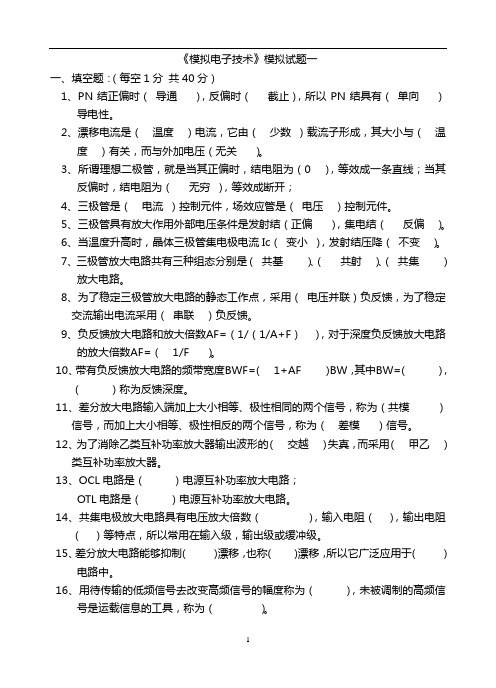

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。
3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。
5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。
6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。
7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。
8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。
9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/F ）。
10、带有负反馈放大电路的频带宽度BWF=（1+AF ）BW，其中BW=（），（）称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。
12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。
13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。
16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。
17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。
二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模电试题
三、计算题(每题10分，共60分)
1．某放大电路输入电阻Ri＝10kΩ，如果用1μA电流源驱动，放大
电路短路输出电流为10mA，开路输出电压为10V。求放大电路接4k
Ω负载电阻时的电压增益Av、电流增益Ai、功率增益Ap。
2．二极管电路如图题所示，试判断图中的二极管是导通还是截止，并
求出AO两端电压VAO。设二极管是理想的。
3．电路如图题所示，设BJT的β＝80，VBE＝0．6 V，ICEO、VCES可
忽略不计，试分析当开关S分别接通A、B、C三位置时，BJT各工作
在其输出特性曲线的哪个区域，并求出相应的集电极电流Ic。
4．电路参数如图所示，FET工作点上的互导gm＝1 ms，设rd>>Rd。 (1)
画出电路的小信号模型；(2)求电压增益Av；(3)求放大器的输入电阻
Ri。
5．电路如图所示，假设运放是理想的，试写出电路输出电压Vo的值。
6．由运放组成的BJT电流放大系数β的测试电路如图所示，设BJT
的VBE＝0．7 V。(1)求出BJT的c、b、e各极的电位值；(2)若电压表
读数为200mV，试求BJT的β值。
一、选择题(每题2分，共20分)
（1）PN结加正向电压时，PN结将 。
A. 变窄 B. 基本不变 C. 变宽
（2）稳压管的稳压区是其工作在 。
A. 正向导通 B.反向截止 C.反向击穿
（3）当晶体管工作在放大区时，发射结电压和集电结电压应为 。
A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏 C. 前者正偏、后
者也正偏
（4）在本征半导体中加入 元素可形成N型半导体。
A. 五价 B. 四价 C. 三价
（5）当温度升高时，二极管的反向饱和电流将 。
A. 增大 B. 不变 C. 减小
（6）工作在放大区的某三极管，如果当IB从12μA增大到22μA时，
IC从1mA变为2mA，那么它的β约为 。
A. 83 B. 91 C. 100
（7）已知变压器副边电压有效值U2为10V，采用桥式整流RLC≥3(T/2)
（T为电网电压的周期）。测得输出电压平均值UO可能的数值为
A. 14V B. 12V C. 9V D. 4.5V
（8）功率放大电路的最大输出功率是在输入电压为正弦波时，输出基
本不失真情况下，负载上可能获得的最大 。
A．交流功率 B．直流功率 C．交直流功率
（9）功率放大电路的转换效率是指 。
A．输出功率与晶体管所消耗的功率之比
B．最大输出功率与电源提供的平均功率之比
C．晶体管所消耗的功率与电源提供的平均功率之比
（10）在OTL乙类功放电路中，若最大输出功率为1W，则电路中功
放管的集电极最大功耗约为 。
A．1W B．0.5W C．0.2W
二、判断题(每题2分，共20分)
（1）因为N型半导体的多子是自由电子，所以它带负电。（╳）
（2）PN结在无光照、无外加电压时，结电流为零。（√）
（3）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电
压，才能保证其RGS大的特点。（√）
（4）若耗尽型N沟道MOS管的UGS大于零，则其输入电阻会明显变
小。（╳）
（5）只有电路既放大电流又放大电压，才称其有放大作用；（╳）
（6）可以说任何放大电路都有功率放大作用；（√）
（7）放大电路中输出的电流和电压都是由有源元件提供的；（╳）
（8）电路中各电量的交流成份是交流信号源提供的；（╳）
（9）放大电路必须加上合适的直流电源才能正常工作；（√）
（10）由于放大的对象是变化量，所以当输入信号为直流信号时，任
何放大电路的输出都毫无变化；（╳）
三、计算题(每题10分，共60分)
1．有以下三种放大电路备用：(1)高输入电阻型：Ri1＝1MΩ，Avo1=10，
Ro1＝10kΩ；(2)高增益型：Ri2＝10kΩ，Avo2＝100，Ro2＝lkΩ；(3)
低输出电阻型：Ri3＝10kΩ，Av03＝1，Ro3＝20Ω。用这三种放大电
路组合，设计一个能在100Ω负载电阻上提供至少0．5W功率的放大
器。已知信号源开路电压为30mV，内阻为Rs＝0．5MΩ。
2．如图所示为稳压电路，已知稳压管的Izmax＝20mA，Izmin＝5mA，
rz＝10 Ω，Vz＝6V，负载电阻最大值RLmax＝10kΩ。(1)确定R；(2)
确定最小允许的RL值；(3)若RL＝l kΩ，当Vi增加1V时，求ΔV。
值。
3．电路如图所示，已知BJT的β＝100，VBE＝－0．7 V。(1)试估算
该电路的静态工作点；(2)画出简化的H参数小信号等效电路；(3)求该
电路的电压增益Av，输入电阻Ri、输出电阻Ro；(4)若Vo中的交流
成分出现图所示的失真现象，问是截止失真还是饱和失真?为消除此失
真，应调整电路中的哪个元件?如何调整?
5．电路如图所示，设运放是理想的，试求Vo1、Vo2及Vo的值。
6．积分电路如图所示，设运放是理想的，已知初始状态时Vc(0)=0，
试回答下列问题：(1)当R1＝100kΩ、C＝2μF时，若突然加入Vs(t)=1
V的阶跃电压，求1 s后输出电压Vo值， (2)当R1=100kΩ，C=0．47
μF，输入电压波形如图所示，试画出Vo的波形，并标出Vo的幅值
和回零时间。
信号与系统第3、4、5章练习
一、 填空题
1. )(t的傅里叶变换结果 =___________
)1(t
的傅里叶变换结果
=___________
2. t4cos的拉普拉斯变换的结果=___________
3. s1对应的原函数（拉普拉斯逆变换）是什么=
4. 25j的傅里叶逆变换结果是______
5. 已知系统函数)2)(1(3)(ssssH，则其初值)0(f=______
其终值)(f______
二、用所学的性质与理论阐述“信号抽样”的大致过程与原理。
用所学的性质与理论阐述 “调制解调”的大致过程与原理。
三、作图题
1、请给出电感的S域模型（包含有初始状态与无初始状态两种情况）
2、请给出电容的S域模型（包含有初始状态与无初始状态两种情况）
3、已知系统函数)2)(1(3)(ssssH，
（1）画其零极点分布图；（2）判断该系统是否稳定？
（3）判断是否为最小相移系统？
四、计算
1. 系统表示为y''(t) + 5y'(t) + 6y(t) = 2f '(t) + 8f(t)，激励 f(t) = e-tu(t)，初始状态
y(0-)=3，y'(0-)=2，求响应y(t)。
（如果是1阶微分方程组，采用同样的思路与方法解决）
2.
若输入由正弦信号变为)(2tuet或者是)(t时，输出又是怎样的？
（采用第五章的方法求解，也可考虑用第四章的方法能否解决）
? 3sin,2sin,sin j11j输出为多少
时的当输入分别为若tttH
