110kV组合电器安装调试指导书
110kV组合电器安装调试指导书一、卸车、运输及保管1.包装标准应满足JB/ZQ4286-86《包装通用技术条件》，产品包装必须适合进行长途运输及多次搬运。
2.封闭式组合电器应在密封和充低压力的干燥气体（六氟化硫气体或氮气）的情况下包装、运输和贮存，以免潮气浸入。
对于外露的密封面，应有预防腐蚀和损坏的措施。
3.封闭式组合电器应有包装规范，并应保证设备各组成元件在运输过程中不致遇到破坏、变形、丢失及受潮。
4.各运输单元应适应于运输及装卸的要求，并有标志，在包装箱外标明该单元的编号、用途、安装位置等。
以便于组装。
5.包装箱应有运输、贮存过程中必须注意事项的明显标志和符号（如上部位置、防潮、防雨、防震、起吊位置、重量等）。
6.封闭式组合电器的运输、贮存按制造厂家的规定进行，制造厂家应提供相关资料。
7.出厂产品应附有产品合格证明书（包括出厂试验数据）、装箱单和安装使用说明书等。
8.提供断路器等主要零部件清单铭牌（采用耐腐蚀材料制成，有明确的符合国标的铭牌参数），生产厂家及技术参数，如SF6气体压力-温度曲线。
9.应注明断路器本体的运输方式（充SF6气体或充氮气并注明压力）。
10.在包装箱或裸件上必须醒目地标明下列内容：产品名称、型号、规格、重量（净重/毛重）、外形尺寸（长X宽X高）、起吊部位标志和运输途中的注意事项及有关安全图形（如向上、防水等）标识等；11.产品包装必须有防锈蚀、防潮措施，大型裸体件和易变形产品应按规定装箱或装车并应有相应的防变形垫板、支撑及拉筋，组装件应有明显、准确的组装、对接标记。
二、安装1.安装前的检查工作1.1设备运达现场应进行检查。
组合电器（GIS）对于充有SF6气体的安装单元，其气体压力应符合制造厂的规定，必要时补充SF6气体至规定压力值。
对本体内的电流互感器的励磁特性和电压互感器的空载电流及励磁特性分别进行测试检查。
1.2GIS在基础上的固定方式应符合产品的技术规定，且应按制造厂规定的排列组合顺序和位置进行安装。
组合电器(GIS)现场安装作业指导书.docx
囹
2、220kV典型间隔单元描述:
出线间隔
编山1、轴II、备用体期上设
备）、孝义西I、孝义回I、
备用璀娜上设备）
2ZUU ：
l53toH
母联间隔
UAA1W01?00
I、II母PT间隔
六、设备安装过程
1、一次设备的清点和地基的测量
1.1对一次设备的包装箱进行清点。
1.2对附件包装箱进行清点并妥善保管。
1.3根据地基图纸进行现场地基的测量。
1.4根据安装顺序一次设备间隔进入作业场地。
2、一次设备的安装
2.1 一次设备安装前应进行安装人员的技术培训和必要的安全培训。
2.2 一次设备安装前应对安装现场进行清洁处理。
2.3一次设备组装前应对CT、各包装单元内间隔进行必要的试验。
2.4一次设备的安装应从中间往两边组装，并对各装配单元内部零部件进行仔细检查、清理，并进行记录。
措施：专业吊装工进行吊装和操作，装配吊装指挥设一人专职指挥。
危险点5:临时电源的使用。
措施：每次使用前、后要进行检查并记录。
使用过程中，要清楚使用状态，避免影响其它设备使用。
八、消辅材料的准备
工作开始前，除生产厂家自带的工具材料外，应准备以下耗材:
九、现场安装工序流程表:
注：每天安装工作开始前，必须保证环境湿度不大于70%
十、现场作业流程及责任分工。
封闭插接母线安装施工作业指导书
封闭插接母线安装施工作业指导书封闭插接母线是一种常用的电气设备连接方式，其安装施工需要一定的专业知识和技术。
本文将提供一份封闭插接母线安装施工作业指导书，以帮助施工人员正确进行安装工作。
一、准备工作1. 确定母线的类型和规格，并检查母线的尺寸、表面质量、免漆层和绝缘层是否符合要求。
2. 根据设计要求和现场情况，制定详细的施工方案和施工计划。
3. 准备所需的工具和材料，包括母线夹、连接器、终端盒、塑料封闭罩、保护装置等。
二、施工流程1. 安装母线夹：根据设计要求和现场情况，选择合适的母线夹进行安装。
先将母线放入夹口中，然后用扳手或套筒将螺丝拧紧，确保夹紧力适当，同时注意不要将母线压坏。
2. 连接器安装：根据设计要求和现场情况，选择合适的连接器进行安装。
将连接器插入母线夹中，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。
3. 终端盒安装：根据设计要求和现场情况，选择合适的终端盒进行安装。
将母线连接到终端盒中，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。
同时，要注意终端盒的接地工作。
4. 封闭罩安装：根据设计要求和现场情况，选择合适的塑料封闭罩进行安装。
先将封闭罩放在终端盒上方，然后使用螺丝将封闭罩固定在终端盒上，确保封闭罩与终端盒紧密贴合。
5. 保护装置安装：根据设计要求和现场情况，选择合适的保护装置进行安装。
将保护装置连接到终端盒上，然后使用扳手或套筒将螺丝拧紧，确保连接牢固可靠。
同时，要注意保护装置的接地工作。
三、安全注意事项1. 施工人员必须熟悉电气设备的安装要求和施工规范，并严格按照要求进行施工操作。
2. 施工现场必须严格遵守电气设备安全操作规程，确保施工人员的安全。
3. 在进行插接母线的安装施工时，应断开母线所属的电力供应，以防止电流对施工人员或设备造成伤害。
4. 施工人员在安装过程中应佩戴好安全帽、绝缘手套、绝缘鞋等防护用品，并使用绝缘工具进行操作。
5. 检查施工的母线连接是否牢固可靠，防止因连接不良造成故障或事故。
电气设备安装指导手册
电气设备安装指导手册电器设备对于我们今天的生活来说有着非常高的重要性，无论是建筑施工中，企业生产中，还是建筑的使用中;但是要更好地发挥电气设备的作用，就必须要提高对设备安装调试过程的重视程度。
下面是店铺精心为你们整理的电气设备安装指导手册的相关内容，希望你们会喜欢!电气设备安装指导手册一、盘柜的安装(一) 设备安装前要求具备如下条件：1、屋顶、楼板施工完毕。
2、室内地面工作结束、室内沟道无积水，杂物。
3、埋件及预留孔符合设计要求，埋件牢固。
4、门窗安装完毕。
(二) 盘柜在搬运和安装时应采取防震，防潮、防止框架变形和漆面受损等安全措施。
必要时可将装置性设备和易损元件单独包装运输。
(三) 设备到达现场后，在规定期限内作验收检查，并符合下列要求：1、包装及密封良好。
2、开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。
(四) 基础型钢的安装应符合下列要求：1、产品的技术文件齐全。
基础型钢安装后，其顶部宜高出抹平地面10mm;手车式成套柜按产品技术要求执行。
基础型钢应有明显的可靠接地。
盘柜安装在震动场所，应按设计要求采取防震措施。
盘柜及盘柜内设备与各构件间连接应牢固。
主控制盘，继电保护盘和自动装置盘等不宜与基础型钢焊死。
盘柜单独或成列安装时，其垂直度，水平偏差从及盘柜面偏差和盘柜间接缝的允许偏差应符合下表规定。
盘柜安装的允许偏差盘柜台箱的接地应牢固良好。
成套柜的安装应符合下列要求：1、机械闭锁、电气闭锁应动作准确、可靠。
2、动触头、与静触头的中心线应一致，触头接触紧密。
3、二次回路辅助开关的切换接点应动作准确，接触可靠。
4、柜内照明齐全抽屉式配电柜的安装应符合下列要求：(1) 抽屉推拉应灵活轻便，无卡阻，碰撞现象，抽屉应能互换。
(2) 抽屉的机械联锁或电器连锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开。
(3) 抽屉与柜体间的接触及柜体、框架的接地应良好。
手车式柜的安装应符合下列要求：① 检查防止电气误抄作的装置齐全，并动作灵活可靠。
隔离开关、组合电器安装作业指导书.docx

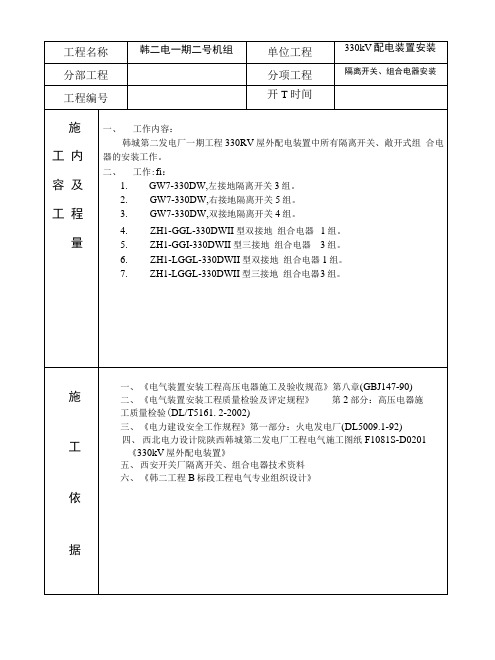

技 术 要 领表1（续）1. 1.2产品特性 产品特性见表2表21. 1.3 CJ6型电动机构主耍技术参数见表3表3表3 （续）2.隔离开关结构和工作原理组合电器的结构是出隔离开关及电流互感器组合而成, 其中隔离开关部分的结构和工作原理见下，电流互感器元件的结构与工作原理见其结构与工作原理图及其相应文件。
2.1隔离开关本体隔离开关为三柱水平转动式结构，由底座、支柱绝缘子、导电系统、接地开关及传动系统组成。
2.1. 1底座隔离开关底座由槽钢和钢板焊接而成（见图2-1 ）o槽钢上装有三个支座。
两端支座固定，屮间支座可以转动。
槽钢内腔装有传动连杆及联锁板，槽钢下焊有安装板，以便和土建基础固定。
底座有单接地、双接地两种。
单接地底座一端焊有支架，双接地底座対端焊有支架，支架上装有接地开关。
GGL组合型组合电器底座（见图2-2）每相有两个底座，每个底座装有两个支座，一侧支座转动，另一个固定。
LGGL型组合屯器底座（见图2-3）每相一个底座，底座装有三个支座。
两端支座转动，中间支座固定。
底座槽钢内腔装有传动连杆及联锁板，槽钢卜•焊有安装板，以便和上建基础固定。
底座有双接地、三接地两种。
双接地底座两端焊有支架，支架上装有接地开关。
三接地中另一接地开关装在隔离开关GG中部位置。
2.1.2支柱绝缘子隔离开关每相有三柱防污型支柱绝缘子。
每柱由三个实心棒形支柱绝缘子叠装而成，它的下端固定在底座的轴承座（见图3）上。
GGL型组合电器每相有四柱防污型支柱绝缘了；LGGL型组合电器每相有三柱防污型支柱绝缘子。
每柱有三个实心棒形支柱绝缘子叠装而成，它的下端固定在底座的轴承座上。
2.1.3导电系统导电部分固定在支柱绝缘子上端，由导电闸刀（见图5）和静触头（见图4）组成。
导电闸刀由两根铜管用两个铜块把铜管与铝罩连成一体，在其端部焊有一个圆柱形触头。
静触头为指形多点接触形式，每对触片有单独的拉仲弹簧，有足够的插入行程以保证两端支柱绝缘子在母线拉力作用时仍能保证接触可靠。
电气设备安装作业指导书讲解
永和县阁西垣沿黄提水灌溉工程配套输变电工程山西华禧电力工程有限公司永和项目部2017年11月25日一、编制依据华辰电力勘查设计公司设计图册：永和阁西垣沿黄提水变电站新建（电气部分）一次施工图册《电气装置工程施工及验收规范》2000年版:;《电气装置安装工程质量验收及评定规程》DL/T516.4/5-2002;《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）2005版《永和阁西垣沿黄提水变电站新建35kV变电工程（电气部分）专业施工组织专业设计》1.1主变压器安装作业指导书1）概述：本工程主变压器为1×8000kV A2）施工方法和要求♦基础检查∙建筑基础完毕，储油池已清理干净，事故排油管路已畅通，鹅卵石已按标准铺设完毕。
∙检查基础预埋件的尺寸、位置、标高等是否符合设计要求。
∙测量出变压器本体中心线，与图纸核对无误。
∙变压器就位前检查高低压侧方向，避免安装就位后调换方向困难。
♦变压器钢轨基础制作∙将钢轨移动到位，在每块埋件上加适当尺寸垫铁，再用水桶水平仪对钢轨顶面标高进行测量，调整垫铁使钢轨顶面各点标高一致，误差范围在5mm以内，将钢轨与垫铁、垫铁与垫铁、垫铁与埋件的搭接处焊接牢固。
∙用-60x8镀锌扁钢将每根钢轨进行连接后引入主接地网。
∙钢轨制作完成后，先涂刷防锈漆，后刷灰漆，接地扁钢则刷100mm的黄绿相间漆。
♦变压器检查∙变压器的附件运抵现场后，按订货合同逐项与产品铭牌进行核对，检查其是否相符；检查变压器本体在运输过程中与运输前的相对位移量，并作好记录；和监理共同检查冲击记录仪，核对冲击允许值符合相应规定；并检查器身是否有碰撞，损坏现象；根据出厂资料核对所提供的文件是否齐全；按变压器“拆卸一览表”检查所拆卸的部件及组件是否齐全，有无损坏；严密监视油箱内氮气压力，常温下应保持在0.01～0.03Mpa；通过检测残油中微量水分不大于30ppm及电气强度试验不低于40kV判定变压器是否受潮。
GIS全封闭组合电器试验作业指导书
福建省电力试验研究院SF6全封闭式组合电器交流耐压试验作业指导书实施日期：2003年4 月28 日编写：林一泓时间：2003.4.10校核：施倩时间：2003.4.18审核：赵道阳时间：2003.4.20批准：廖福旺时间：2003.4.281.目的G.I.S安装后的现场交流耐压试验目的是检查其绝缘性能是否完好,以防止因制造质量不良、意外缺陷 (如安装错误、异物、运输和安装过程的损坏等)导致运行中发生内部绝缘故障。
2.依据2.1 GB50150-91《电气装置安装工程电气设备交接试验标准》2.2 DL/T596-1996《电气设备预防性试验规程》2.3福建省电力工业局1996年6月颁发的《电力设备交接及预防性试验规程实施细则》3.项目全封闭式组合电器（简称G.I.S）中的各元件（指断路器、隔离开关、负SF6荷开关、接地开关、避雷器、互感器、套管、母线等）的试验，参照各元件的作全封闭式组合电器（简称G.I.S）整体业指导书进行。
故本作业指导书只对SF6的交流耐压试验方法及注意事项进行编写。
4.条件4.1气象条件天气晴好,相对湿度要低于80%。
4.2 GIS内部所有各元件中的全部或部分退出运行，被试验间隔外侧套管上的所有引出线应解除。
4.3 在被试验间隔外侧套管及该套管引出线上挂有接地线。
4.4 各间隔SF6气体压力均正常4.5所有被试间隔及相邻间隔内SF6气体压力均达到额定压力, SF6气体含水量应在合格范围内，即断路器气隔：<150ppm其他气隔: <250ppm4.6确认母线PT断开及线路PT和避雷器与G.I.S连接导线断开。
5.仪器设备5万用表FLUKE6.步骤6.1该项试验可利用调感或调频串联谐振耐压装置进行。
6.2试验接线图6.2.1利用调感串联谐振试验装置试验接线图T1:调压器（输入电压380V，容量15kVA） T2：试验变压器（35kV/400V，容量200kVA） L：可调电抗器 CX：被试设备C1 、C2：电容分压器（分压比1000/1）6.2.2 利用调频串联谐振试验装置试验接线图T1:变频电源（输入电压380V，输出0-550V）T2：试验变压器（35kV/400V，容量200kVA） L：电抗器CX：被试设备 C1 、C2：电容分压器（分压比8000/1）6.2检查母线PT及线路PT和避雷器与G.I.S连接导线确已断开。
封闭组合电器安装安全技术规程模版（三篇）
封闭组合电器安装安全技术规程模版第一章总则第一条为了加强封闭组合电器安装工作的安全管理，防止事故发生，保障人身安全和财产安全，根据国家有关法律、法规和标准，制定本安全技术规程。
第二条本安全技术规程适用于封闭组合电器的安装工作，包括设备的选型、设备间布置、设备的安装、配管、配线、接地、保护措施等环节。
第三条本安全技术规程应当和国家、行业有关法律、法规、标准一起使用，相互补充。
第二章安全技术规定第四条在封闭组合电器的安装工作中，应当做到以下安全技术规定：（一）设备选型：根据工程要求和实际情况选择合适的封闭组合电器设备，确保其质量和安全性能。
（二）设备间布置：按照设计图纸规定，合理布置封闭组合电器设备之间的间距，保证设备的散热和操作空间。
（三）设备安装：按照设备的安装要求和施工图纸进行安装，严禁偷工减料、乱改设备结构。
（四）配管、配线：采用合适的材料和方法进行配管、配线，确保安全可靠，避免漏电、触电等事故的发生。
（五）接地：尽可能在设备安装过程中做好接地工作，确保设备的安全运行。
（六）保护措施：按照相关工程要求，在设备安装过程中采取相应的保护措施，防止事故发生。
第三章安全管理第五条在封闭组合电器安装工作中，应当做到以下安全管理措施：（一）组织实施：制定详细的施工方案，明确责任人和工作内容，确保施工过程的安全。
（二）安全教育：对从事封闭组合电器安装工作的人员进行安全教育培训，提高他们的安全意识和技能水平。
（三）安全检查：定期进行安全检查，发现安全隐患及时整改，确保施工现场的安全。
（四）事故处理：对发生的安全事故进行及时处理和调查，总结教训，防止同类事故再次发生。
（五）安全监督：加强安全监督和管理，对违反安全规定的行为进行纠正，保证施工过程的安全。
第四章安全防范第六条在封闭组合电器的安装工作中，应当注意以下安全防范措施：（一）穿戴防护用具：工作人员应当穿戴适当的防护用具，如安全帽、防护眼镜、绝缘手套等。
（二）施工现场防护：施工现场应当做好防护措施，如设置警示标志、安全防护网等。
封闭组合电器：封闭式组合电器安装及调整记录
联
锁
试
验
接地开关与电压互感器
隔离开关与接地开关
隔离开关与隔离开关
隔离开关与断路器
双母隔离开关倒母线
试验项目
规定值
测试值
试验报告编号
主回路电阻值Ω
主回路绝缘电阻最低值MΩ
辅助回路绝缘电阻最低值MΩ
密度继电器动作值
密度强电器返回值
操动机构气源母管耐压试验
操动机构液压装置启停试验
质检机构
验收意见
签名
班组
年月日
工地
年月日
质检部
年ቤተ መጻሕፍቲ ባይዱ日
监理
年月日
封闭式组合电器安装及调整记录
机组工程编号：表8.0.5
组合电器型号
额定电压KV
间隔编号
母线接线方式
布置方式
操动机构型号
传动方式
传动载体
制造厂家
出厂编号
出厂日期
检查项目
检查结果
检查项目
检查结果
外
观
检
查
盘柜密封孔洞封堵
压力表、油位计指示
控制开关位置、信号指示
开关分合闸指示
波纹管螺栓位置
开关连接螺栓
接地连接
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东电网公司110kV~500kV电网工程施工作业指导书 QB/G D1 1120.47—2009 封闭式组合电器设备安装作业指导书 编码：BDDQ-02
二○○九年八月 广东电网公司110kV~500kV电网工程施工作业指导书 QB/G D1 1120.47—2009 批 准： 日期：
技术审核： 日期： 安监审核： 日期： 项目部审核： 日期： 编 写： 日期： 广东电网公司110kV~500kV电网工程施工作业指导书 QB/G D1 1120.47—2009 目 录 1. 适用范围 ......................................................................... 1 2. 编写依据 ......................................................................... 1 3. 作业流程 ......................................................................... 2 4. 作业准备 ......................................................................... 3 4.1 人员配备 ..................................................................... 3 4.2 工器具及仪器仪表配置 ......................................................... 3 5．作业方法 ......................................................................... 4 6．安健环控制措施 ................................................................... 6 7. 质量控制措施及检验标准 ........................................................... 7 广东电网公司110kV~500kV电网工程施工作业指导书 QB/G D1 1120.47—2009
1 1. 适用范围 本作业指导书适用于110kV~500kV电压等级，频率为50Hz SF6全封闭组合电器的安装作业，包括户外式、户内式、组合型、单元型。
2. 编写依据 表2-1 引用标准及规范名称 序号 标准及规范名称 颁发机构
1 《电气装置安装工程 高压电器施工及验收规范》GBJ147-90 中华人民共和国建设部
2 《电气装置安装工程 母线装置施工及验收规范》GBJ149-90 中华人民共和国建设部
3 《电力设备预防性试验规程》Q/CSG 1 0007-2004 中国南方电网公司 4 《110kV~500kV送变电工程质量检验及评定标准》 Q/CSG 10017.2-2007 中国南方电网公司
5 《变电站安健环设施标准》 Q/CSG10001-2004 中国南方电网公司 6 《南方电网工程施工工艺控制规范》 Q/CSG11105.2-2008 中国南方电网公司 7 《中国南方电网公司十项重点反事故措施》 中国南方电网公司 8 《广东电网公司防止人身伤亡事故十项重点措施》广电安[2005]79号 广东电网公司
9 《电力建设安全工作规程》（变电所部分） DL5009.3-1997 中华人民共和国电力工业部 10 《电业安全工作规程》（发电厂和变电所电气部分） DL 408-91 中华人民共和国能源部 11 施工图纸 XX电力设计院 12 封闭式组合电器厂家安装说明书及技术资料 各厂家 广东电网公司110kV~500kV电网工程施工作业指导书 QB/G D1 1120.47—2009
2 3. 作业流程 3.1 作业（工序）流程图
图3-1 作业流程图 设备检查运输 基础检查划中心线 间隔单元设备安装连接 进出线套管安装 就地控制柜安装
控制电缆敷设 气管装配
回路电阻测试吸附剂更换 抽真空和充气、检漏
单元测试
控制电缆接线
操作机构连接与调校
HV、 工频耐压、AC试验 设备连线 结束
