2016年度一级市政标准规定样式分析收集6-管道
2016一级建造师市政事务重点资料
建筑工程管理与实务1K410000 市政公用工程技术1K411000 城镇道路工程1K411010 城镇道路工程结构与材料1-1-11-1-2 城镇道路分级1 快速路完全为交通功能服务、解决城市长距离、大容量、快速交通的主要道路2 主干路以交通功能为主，连接城市分区的干路，是城市道路网的主要骨架3 次干路区域性交通干道，兼有服务功能4 支路内部道路的连接线路，以服务功能为主1-1-3 城镇道路路面分类结构强度高级路面强度高、刚度大、稳定性好、使用年限长、养护费用少适用于快速路、主干路、公交专用道路次高级路面养护费用高适用于次干路、支路力学特征柔性路面弯沉变形较大、抗弯强度小破坏取决于极限垂直变形和弯拉应变例：沥青混凝土面层、沥青碎石面层、沥青贯入式碎石面层刚性路面抗弯拉强度大、弯沉变形小破坏取决于极限弯拉强度（材料）例：水泥混凝土路面1-1-4 沥青路面性能要求路基道路的支撑结构物，路基应稳定、密实、均质整体稳定性变形量控制基层是路面结构中的承重层，主要承受车辆荷载的竖向力结构强度、扩散荷载的能力、水稳性、抗冻性要求不透水性好（沥青封层、防水土工织物），排水基层下水泥稳定或密级配粒料面层承载能力（强度、刚度）平整度温度稳定性（较低的温度）抗滑能力透水性（不要透水）噪声量1-1-5 水泥混凝土路面特点路基道路的支撑结构物，路基应稳定、密实、均质整体稳定性变形量控制垫层防冻（防冻厚度要求）、防水（排水垫层）、抗变形沉降（半刚性垫层）宽度与路基宽度相同，最小厚度150mm抗冻和排水垫层宜采用砂、沙砾等颗粒材料。
半刚性垫层采用低剂量水泥、石灰等无机稳定粒料或土类材料基层作用减轻唧泥产生的板底脱空和错台。
选用原则特重交通贫混凝土、碾压混凝土、沥青混凝土重交通水泥稳定粒料、沥青稳定碎石中、轻交通水泥或石灰粉煤灰稳定粒料或级配颗粒多雨、繁重排水基层宽度小型机具施工：300mm轨模式摊铺机施工：500mm滑膜式摊铺机施工：650mm面层特点足够的强度、耐久性（抗冻性）、表面抗滑、耐磨、平整原材料重交通（主干道、快速路）采用42.5硅酸盐水泥其他可采用32.5矿渣水泥胀缝板宜采用厚20mm，水稳定性好柔性板1-1-6 沥青混合料的分类材料组成连续级配、间断级配（少某一项）矿料级配组成密级配、半开级配、开级配颗粒大小特粗式（≥37.5）、粗粒式（26.5~31.5）、中粒式（16~19）、细粒式（9.5~13.2）、砂粒式（≤4.75）生产工艺热拌沥青混合料、冷拌沥青混合料、再生沥青混合料1-1-7 级配原则沥青混合料三种形式悬浮-密实结构较大的黏聚力、内摩擦角较小、高温稳定性差典型：AC型沥青混合料骨架空隙结构内摩擦角较高、黏聚力比较低典型：沥青碎石混合料（AM）、OGFC排水沥青混合料骨架密实结构摩擦角较高、黏聚力也较高典型：沥青玛珶脂混合料（SMA）高温抗车辙，低温抗开裂，水稳定性好1-1-8、沥青混合料主要材料与性能沥青粘结性针入度感温性软化点耐久性薄膜烘箱加热试验、水煮法试验塑性（不开裂）安全性（闪点）细集料热拌密级配沥青混合料中天然砂用量不宜超过总量的20%。
一级建造市政工程2016年真题及答案（完整版）【10】
一级建造市政工程2016年真题及答案（完整版）【10】问题1.写出五个子单位工程符合交通通行条件的先后顺序(用背景资料中各个子单位工程的代号“①-⑤”及“→”表示)2.事件一中，主线跨线桥和左匝道跨线桥施工期间应分别在哪些位置设置限高门架?(用图5-1中所示的道路横断面的代号“A-K”表示)3.事件二中，两座跨线桥施工时应设置多少座组合门式支架?指出组合门式支架应采取哪些安全防护措施?4.事件三中，预应力管道的排气孔应分别设置在管道的哪些位置?5.事件三中，写出预应力钢绞线张拉顺序的原则，并给出图5-2中各钢绞线束的张拉顺序。
(用图5-2中所示的钢绞线束的代号“S11-S23”及“→”表示)6.事件三中，结合北京资料，列式计算图5-2中代号为S22的苏哟有钢绞线束需用多少钢绞线制作而成?【参考答案】五个子单位工程符合交通通行条件的先后顺序为：⑤一④一③一①一②。
(右匝道二一右匝道一左匝道一主线一左匝道二)2应设置限高门架的位置有：G、D、K。
3两座跨线桥应设置3座组合门式架。
门式架的施工安全保护措施主要有：(1)设置安全标识牌和警示标志，(2)设置门驾防撞措施;(3)门架边防护措施;(4)设置安全平网，顶部设置遮盖，保护地面作业安全;(5)夜间设置警示红灯，内部设置灯线。
4预应力管道的排气孔应设置在曲线管道的波峰位置(最高处)。
排水孔应设置在曲线管道的最低位置。
5预应力张拉原则：采取分批、分阶段对称张拉。
宜先中间，后上、下或两侧。
张拉顺序为：S2一S11—S22一S23。
6 S22钢束需要钢绞线数量：(108.2+2×1) ×15×2=3306(米)(预应力钢绞线在张拉千斤顶中的工作长度，一般是指在张拉千斤顶装入钢绞线后，从工具锚锚杯中心至预应力混凝土工作锚锚杯中心的距离)。
一级建造市政工程2016年真题及答案（完整版）
一级建造市政工程2016年真题及答案（完整版）一级建造师考试网为您整理“一级建造市政工程2016年真题及答案(完整版)”，希望对您有所帮助！一、单项选择题1.【题干】在行车荷载作用下产生板体作用，抗弯拉强度大，弯沉变形很小的路面是( )。
【选项】A.沥青混合料B.次高级C.水泥混凝土D.天然石材【答案】C【解析】抗弯拉强度大属于刚性路面的特点，选项中只有C符合题意，属于刚性路面。
2.【题干】下列工程项目中，不属于城镇道路路基工程的项目是( )。
【选项】A.涵洞B.挡土墙C.路肩D.水泥稳定土基层【答案】D【解析】路基和路面是两个项目，路面里面包含基层和面层，所以基层不属于路基。
3.【题干】下列施工内容中，属于级配砂砾基层施工要点的是( )。
【选项】A.宜在水泥初凝前碾压成活B.压实成活后应立即浇水养护C.碾压时采用先轻型、后重型压路机碾压D.控制碾压速度，碾压只轮迹不大于5mm，表面平整坚实【答案】D【解析】选项A、B、C都属于无机稳定类基层的施工要点，不属于级配粒料基层的施工特点，通过排除法可以做出该题。
4.【题干】预应力混凝土应优先采用( )水泥。
【选项】A.火山灰质硅酸盐B.硅酸盐C.矿渣硅酸盐D.粉煤灰硅酸盐【答案】B【解析】预应力混凝土应优先采用硅酸盐水泥，不宜使用矿渣硅酸盐水泥，不得使用火山灰和粉煤灰水泥。
答案B符合题意。
5.【题干】关于桥梁防水涂料的说法，正确的是( )。
【选项】A.防水涂料配料时，可掺入少量结块的涂料B.第一层防水涂料完成后应立即涂布第二层涂料C.涂料防水层内设置的胎体增强材料，应顺桥面形成方向铺贴D.防水涂料施工应先进行大面积涂布后，再做好节点处理【答案】C【解析】A: 防水涂料配料时，不得混入结块的涂料;B：第一层防水涂料干燥成膜后才能涂布第二层涂料;D：防水涂料施工应先进行节点处理，再大面积涂布6.【题干】沉井下沉过程中，不可用于减少摩擦阻力的措施是( )。
一级建造师考试2016年《市政公用工程》试题及答案
一级建造师考试2016年《市政公用工程》试题及答案2016年一级建造师考试备考中，考生们一定要提前做好考试准备。
一级建造师网为您整理“一级建造师考试2016年《市政公用工程》试题及答案”，希望大家喜欢！单项选择题1、为确保安全目标的实现，( )是安全保证计划的作用之一。
A、实现工期计划B、制定安全技术措施C、降低施工成本D、实现质量计划2、改性沥青混合料面层施工时，压实应在摊铺后( )进行，不得等混合料冷却以后碾压。
A、10minB、适时C、紧接着D、20min3、作为盾构始发与到达安全控制要点之一，拆除洞口临时维护结构前，必须确认( )，以确保拆除后洞口土体稳定。
A、维护结构安全B、邻近既有建(构)筑物安全C、洞口周围地层变形情况D、洞口土体加固效果4、当管道回填土夯实至管顶( )m时，应将黄色印有文字的管道塑料标志带平敷在管道位置的上方，每段搭接处不少于( )m。
A、0.6;0.2B、0.6;0.3C、0.5;0.2D、0.5;0.35、一次热网与二次热网采用换热器连接，一次热网热媒损失很小，但中间设备多，实际使用较广泛。
这是( )。
A、开式系统B、闭式系统C、供水系统D、回水系统6、沥青混凝土混合料松铺系数应根据混合料种类由( )确定。
A、计算B、经验C、试验D、研究7、改性沥青混合料宜采用( )拌合。
A、连续式搅拌机B、移动式搅拌机C、间歇式搅拌机D、固定式搅拌机8、制作预应力构件金属螺旋管道时，所使用的钢带厚度不宜小于( )。
A、0.2mmB、0.3mmC、0.5mmD、1.0mm9、在城市燃气管网系统中用来调节和稳定管网压力的设施，称作( )。
A、储配站B、调压站C、加气站D、分输站10、盾构掘进方向与管片环方向不一致时，盾构与管片产生干涉，将导致管片损伤或变形。
为防止管片损伤，必须采取措施防止干涉发生，以下措施说法不正确的是( )。
A、施工中对隧道线形与盾构方向严格控制B、施工中认真检测盾尾间隙C、根据检测结果调整盾构推进速度D、预先详细研究适宜的盾构方向控制方法11、专项方案要制定变形监测、支护监测的( )，)以保障施工安全。

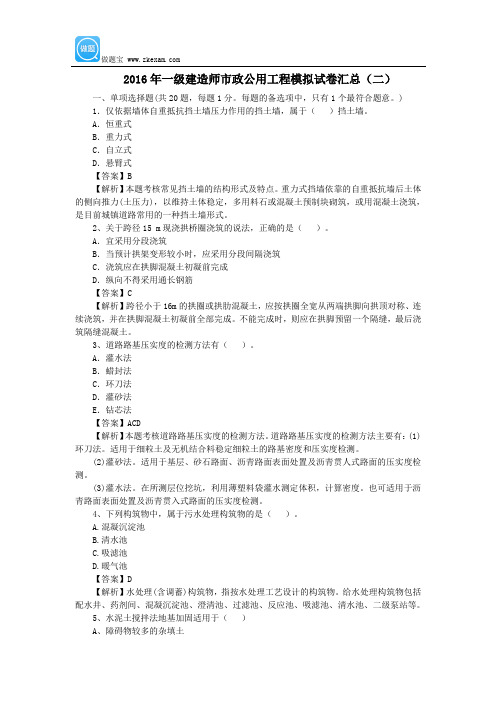

2016年一级建造师《市政公用工程》模拟试卷汇总(二)
2016年一级建造师市政公用工程模拟试卷汇总（二）一、单项选择题(共20题，每题1分。
每题的备选项中，只有1个最符合题意。
)1．仅依据墙体自重抵抗挡土墙压力作用的挡土墙，属于（）挡土墙。
A．恒重式B．重力式C．自立式D．悬臂式【答案】B【解析】本题考核常见挡土墙的结构形式及特点。
重力式挡墙依靠的自重抵抗墙后土体的侧向推力(土压力)，以维持土体稳定，多用料石或混凝土预制块砌筑，或用混凝土浇筑，是目前城镇道路常用的一种挡土墙形式。
2、关于跨径15 m现浇拱桥圈浇筑的说法，正确的是（）。
A．宜采用分段浇筑B．当预计拱架变形较小时，应采用分段间隔浇筑C．浇筑应在拱脚混凝土初凝前完成D．纵向不得采用通长钢筋【答案】C【解析】跨径小于16m的拱圈或拱肋混凝土，应按拱圈全宽从两端拱脚向拱顶对称、连续浇筑，并在拱脚混凝土初凝前全部完成。
不能完成时，则应在拱脚预留一个隔缝，最后浇筑隔缝混凝土。
3、道路路基压实度的检测方法有（）。
A．灌水法B．蜡封法C．环刀法D．灌砂法E．钻芯法【答案】ACD【解析】本题考核道路路基压实度的检测方法。
道路路基压实度的检测方法主要有：(1)环刀法。
适用于细粒土及无机结合料稳定细粒土的路基密度和压实度检测。
(2)灌砂法。
适用于基层、砂石路面、沥青路面表面处置及沥青贯人式路面的压实度检测。
(3)灌水法。
在所测层位挖坑，利用薄塑料袋灌水测定体积，计算密度。
也可适用于沥青路面表面处置及沥青贯入式路面的压实度检测。
4、下列构筑物中，属于污水处理构筑物的是（）。
A.混凝沉淀池B.清水池C.吸滤池D.暖气池【答案】D【解析】水处理(含调蓄)构筑物，指按水处理工艺设计的构筑物。
给水处理构筑物包括配水井、药剂间、混凝沉淀池、澄清池、过滤池、反应池、吸滤池、清水池、二级泵站等。
5、水泥土搅拌法地基加固适用于（）A、障碍物较多的杂填土B、欠固结的淤泥质土C、可塑的黏性土D、密实的砂类土【答案】C【解析】本题考查地基加固常用方法和技术要点。
2016年一级建造师《市政实务》考试真题及答案
学习网址：
E.开放交通 【答案】ABCE
一建交流群：628333789
【解析】P30；
【来源】第一章第一节：城镇道路工程
22.桥梁的“五大部件”包括（ A.伸缩缝 B.支座系统 C.桥面铺装 D.桥跨结构
）。
E.栏杆
【答案】BD
【解析】P41；五大部件：桥跨结构、支座系统、桥墩、桥台，墩台基础；五小部件：桥面 铺装；排水防水系统；栏杆；伸缩缝；灯光照明。
(1)国务院和国务院有关主管部门及省、自治区、直辖市人民政府划定的自然保护区、风景 名胜区、生活饮用水源地和其他需要特别保护的区域内。
(2)居民密集居住区。 (3)直接与航道相通的地区。 (4)地下水补给区、洪泛区、淤泥区。
(5)活动的坍塌地带、断裂带、地下蕴矿带、石灰坑及熔岩洞区。
【来源】第一章第六节：生活垃圾填埋处理工程
B.次高级
C.水泥混凝土
D.天然石材
【答案】C
【解析】P2；
分类 特点
破坏形式
代表性路面
柔 性 弯沉变形较大、抗弯拉强度小， 极 限 垂 直 变 沥青类
路面 反复荷载作用下产生累积变形 形弯拉应变
刚 性 板体作用，弯拉强度大，弯沉变 极 限 弯 拉 强 水泥混凝土
路面 形小，呈现较大刚性
度
路面
【来源】第一章第一节：城镇道路工程
19.用于检验沥青路面压实度的方法是（ ）。 A.环刀法 B.钻芯法 C.灌砂法 D.灌水法 【答案】B 【解析】P346；沥青路面检测方法：钻芯法、核子密度仪。 【来源】第二章第九节：城镇道路工程质量检查与检验
20.大体积混凝土出现裂缝接深度不同分为表面裂缝，深层裂缝和（ ）。 A.收缩裂缝 B.贯穿裂缝 C.应力裂缝 D.结构裂缝 【答案】B 【解析】P351； 【来源】第二章第十节：城市桥梁工程质量检查与检验
2016年一级建造师《市政公用工程》模拟试卷汇总(三)
2016年一级建造师市政公用工程模拟试卷汇总（三）一、单项选择题(共20题，每题1分。
每题的备选项中，只有1个最符合题意)1. 关于降噪排水路面说法，正确的是（）。
A.磨耗层采用SMA混合料B.上面层采用OGPC沥青混合料C.中面呈采用间断级配沥青混合料D.底面成采用间断级配混合料【答案】B【解析】近年我国城市开始修筑降噪排水路面，以提高城市道路的使用功能和减少城市交通噪声。
沥青路面结构组合：上面(磨耗层)层采用OGPC沥青混合料，中面层、下(底)面层等采用密级配沥青混合料。
既满足沥青路面强度高、高低温性能好和平整密实等路用功能，又实现了城市道路排水降噪的环保功能。
2、用于沥青路面压实度检测的方法是（）。
A．钻芯法B．环刀法C．灌砂法D．灌水法【答案】A【解析】沥青面层压实度的测定方法有：钻芯法检测、核子密度仪检测。
其他属于路基、基层压实度的测定方法。
3、水泥混凝土路面在混凝土达到（）以后，可允许行人通过。
A．设计抗压强度的30％B．设计抗压强度的40％C．设计弯拉强度的30％D．没计弯拉强度的40％【答案】D【解析】本题考核混凝土面板施工要求。
在混凝土达到设计弯拉强度40％以后，可允许行人通过。
混凝土完全达到设计弯拉强度后，方可开放交通。
4、用于城市地下管道全断面修复的方法是（）。
A．内衬法B．补丁法C．密封法D．灌浆法【答案】A【解析】全断面修复的方法有：内衬法、缠绕法、喷涂法。
5、地下连续墙的施工工艺不包括（）A.导墙施工B.槽底清淤C.吊放钢筋笼D.拔出型钢【答案】D【解析】地下连续墙的施工工艺流程：开挖导沟--修筑导墙—开挖沟槽（注入泥浆）—清除槽底淤泥和残渣—吊放接头管—吊放钢筋笼—下导管—灌注水下混凝土—拔出接头管。
6、市政公用工程专项方案审核合格后，由（）和监理单位总监理工程师签任后实施。
A.专业工程技术人员B.建设单位负责人C.项目经理D.施工企业技术负责人【答案】D7在后张预应力混凝土梁孔道灌浆的水泥强度应按设计取用，如设计无要求时，不得低于（）。
2016年一级建造师~市政~图形案例集锦
【背景资料：】一公司承建广州市某跨线桥匝道工程，双桩盖梁结构。
设计桩基采用预应力大管桩，直径1.0m，出厂长度8m/根。
盖梁为后张预应力混凝土结构，强度等级C50。
广州地区岩溶地貌，勘察单位根据设计单位提供的勘察孔布置图进行了常规勘察，钻孔揭露土层参数及工程断面图见图1。
（20分）图中，N为标贯击数。
土层1~5的N分别为8、16、12、20、50。
2层粉砂层是易液化土层。
施工中发生了如下事件：事件一：根据室内试验，混凝土强度等级和水灰比的关系如表1所示。
为满足盖梁泵送工艺要求，混凝土塌落度应不小于120mm。
施工单位采取增加含水量来提高塌落度的技术措施。
含水量与塌落度的关系如图2所示。
事件二：A桩施打过程中，桩底标高接近设计标高时，出现贯入度剧变的工程事故。
施工单位暂停施工，上报监理后。
由建设方协调设计、勘察等单位论证，最终认定贯入度剧变的原因是由于溶洞存在引起的，该溶洞在勘察报告中未揭露。
在建设方要求下，施工单位采取了赶工措施，仍造成工期延误14天。
问题1：分别给出AB桩的沉入方式、终锤标准，并说明理由。
问题2：按照事件一中的坍落度要求，给出每方混凝土中水、细集料的配合比和材料要求（精确至0.1kg），并写出简要计算过程。
问题3：事件二中，施工单位可以索赔的内容有哪些？这些费用分别由谁承担，原因是什么？问题4：事件二中的事故如何处理才能确保工程安全可靠，给出具体的技术措施。
提示：1考虑液化、受力。
2考虑细集料中的掺和料。
3考虑各方责任。
4考虑桩基沉降。
市政以后出题方向：转向应用型，结合图形，工法，标准。
要求考生理解工序，工法，掌握结构，力学知识，会实际计算！【背景资料：】一车站基坑工程位于省会城市商业中心，基坑周边有数座超高层建筑。
基坑深7m,平面尺寸见图。
围护墙采用钢筋混凝土灌注桩地下连续墙结构，支撑采用钢筋混凝土支撑，自上至下共3层，标高分别为0，-2.5，-6.0m。
封底混凝土厚0.5m。
2016一建市政真题（全）讲解
2016⼀建市政真题（全）讲解2016年全国⼆级建造师执业资格考试《市政⼯程管理与实务》⼀、单项选择题（共20题，每题1分，每题的备选项中，只有1个最符合题意）1.在第⼏或⼟体中埋设强度较⼤的⼟⼯聚合物，从⽽提⾼地基承载⼒、改善变形特性的加固处理⽅法属于（）。
A. 置换法B．⼟的补强C．⼟质改良D．挤密法2.下列路⾯基层材料中，收缩性最⼩的是()．A．⼆灰稳定⼟B．⽯灰稳定⼟C．⽔泥稳定⼟D．⼆灰稳定粒料3.下列指标中，不属于混凝⼟路⾯配台⽐设计指标的是()。
A．⼯作性B．抗压强度C．耐久性D．弯拉强度4.钢筋的级别、种类和直径应按设计要求选⽤，当需要代换时，直由()单位作变更设计。
A．施⼯B．建设C．监理D．原设计5.关于预应⼒钢铰线张拉的说法，错误的是()。
A．长20m梁直线预应⼒钢绞线可采⽤⼀端张拉⽅式B．构件混凝⼟强度不得低于设计值的75％C．当设计⽆要求时，张拉顺序可采⽤对称张拉D．⼯作⼈员可站在张拉千⽄顶后⾯随时观察张拉情况6.下列桥型中，在竖向荷载作⽤下，桥墩或桥台主要承受⽔平推⼒的是（）A．悬索桥B．梁式桥C．拱式桥D．刚架桥7.浅埋暗挖法开挖⽅式中，将结构断⾯分成上下多个⼯作⾯、分步开挖的是（）A. 侧洞法D. 全断⾯开挖法8.关于暗挖隧道⼩导管注浆加固技术的说法，错误的是（）A. 根据⼯程条件试验确定浆液及其配合⽐B. 应严格控制⼩导管的长度、开孔率、安设⾓度和⽅向C. ⼩导管的尾部必须设置封堵孔，防⽌漏浆D. 注浆时间应由实验确定，注浆压⼒可不控制9.下列砌筑要求中，不属于圆井砌筑施⼯要点的是（）A. 根据样板挂线，先砌中⼼的⼀列砖，并找准⾼程后接砌两侧B. 井内的流槽宜与井壁同时砌筑C. ⽤砌块逐层砌筑收⼝时，偏⼼收⼝的每层收进不应⼤于50mmD. 其注视应同时安装踏步10.设置于供热管道型钢⽀架根部的护墩，其作⽤是（）A. 防撞B. 防⽔C. 防变形D. 防冲击11.适⽤于各类材质和形状的燃⽓管道修复技术是（）A. 裂管法B. 短管内衬法C. 均匀缩径法D. 原位固化法12.⽣活垃圾填埋场应设在当地（）季主导⽅向的下风处。
2016年一级建造师市政工程管理实务精讲讲义 (1)
工程规模：结构物尺寸、中标价格等； 工作程序及内容：例如，题目中经常出现施工组织设计、施工方案、工程交底、隐检验 收、工程索赔、设计变更洽商、竣工资料编制整理、总包与分包在各方面的相互责任关系等 工作程序和管理作法的相关内容。 2、事实描述；一般分小段落用文字叙述事实情节；或用发生如下事件，顺序排列 1、 2、3 等工程情节内容； 分段文字描述：一般为一个层面的工程技术或管理知识或相关技术规范； 发生事实描述：如拟采取的措施一、二、三、或已发生的有关问题的事件等 。
三、所涉及的知识点 案例背景资料一般涉及工程技术、项目管理实务和技术法规三大知识点。 工程技术包括若干施工项目（分项工程）的技术操作要点。 项目管理实务包括工程管理若干分项，从招投标、成本、合同、施工组织设计、现场管 理到进度、质量、安全、资料管理等方面的控制要求和程序做法。 技术法规是与工程相关的技术规范、规程和管理条例，是施工操作和项目管理的指导性 法规文件。 在综合介绍中，涉及知识点方面的内容一般包括有： （1） 在冬雨期、夜间施工时，有特殊要求应予以注意; （2） 施工地点在市区、等特殊地域的特殊要求； （3） 工程规模的大小，在施工方法和施工措施上也有不同的要求。 在事实描述或综合介绍中的工作程序及内容里涉及的知识点会更多。概括起来有：内容 不完整、不全面、缺少项目、操作程序不正确（包括操作人、审批人、手续不全、资料 不完整、管理信息等内容），正确识别背景资料所涉及的知识点，以便能做出正确的回 答。 四、判断正误 判断正误在于认真思考背景资料中所设“事实情节”与知识点相关内容，从中寻找不符 合有关法规、标准的地方，其描述的方式、方法、做法是否有违规之处。因此必须认真学习
一级市政实务答题技巧
2016 年一级建造师考试安排： 国题库、考纲题、有重复、统一线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
_ 2016一级市政案例专题11：管道(好就转)
案例1、背景资料 某排水管道工程采用承插式混凝土管道，管座为180度；地基为湿陷性黄土，工程沿线范围内有一排高压输电线路。项目部的施工组织设计确定采用机械从上游向下游开挖沟槽，用起重机下管、安管，安管时管道承口背向施工方向。 开挖正值雨季，为加快施工进度，机械开挖至槽底高程，由于控制不当，局部开挖达200mm，施工单位自行进行了槽底处理。 管座施工采用分层浇筑。施工时，对第一次施工的平基表面压光、抹面，达到强度后进行二次浇筑。 更多免费资料下载请加群 471914784，群内氛围超好，每天定点出题 项目部考虑工期紧，对已完成的主干管道边回填、边做闭水试验，闭水试验在灌满水后12h进行；对暂时不接支线的管道预留孔未进行处理。 问题： 1．改正下管、安管方案中不符合规范要求的做法。 2．在本工程施工环境条件下，挖土机和起重机安全施工应注意什么? 3．改正项目部沟槽开挖和槽底处理做法的不妥之处。 4．指出管座分层浇筑施工作法中的不妥之处。 5．改正项目部闭水试验做法中的错误之处。 答： 1、沟槽开挖顺序不妥，应改为自下游向上游开挖沟槽。安管时承口方向不对，承口朝着上游方向，减小水的阻力。 _ 2、挖机应注意：不要超挖槽底预留20cm土层用人工清除。要注意槽沟放坡。放余土时，应注意槽沟远点。起重机应注意：十不吊：1）信号指挥不明不准吊；（2）斜牵斜挂不准吊；（3）吊物重量不明或超负荷不准吊；（4）散物捆扎不牢或物料装放过满不准吊；（5）吊物上有人不准吊；（6）埋在地下物不准吊；（7）安全装置失灵或带病不准吊；（8）现场光线阴暗看不清吊物起落点不准吊；（9）棱刃物与钢丝绳直接接触无保护措施不准吊；（10）六级以上强风不准吊。超人看信满，歪衬缺牢力 机械作业距离高压电线要保持足够的距离。 3、机械开挖不应主槽底高程而应预留20-30cm，人工清理。槽底处理时应通知监理人员完毕后验收合格进行下道工序。 4、第一次施工的平基表面不应压光，应拉毛、清理干净，以增加摩擦力。第二次浇注应在第一层初凝前浇注，防止分层。 5、应先做闭水实验在回填前进行。闭水实验应在灌满水后至少24h进行。对暂时不接支线的预留孔应做封堵处理。
案例2、背景材料： A建筑公司中标某污水处理厂工程，该污水处理厂工程主要包括沉淀池和管道等单位工程。其中有一座混凝土二次沉淀池，该二次沉淀池外接有一条直径500㎜排水管，管材为硬聚氯乙烯双壁波纹管。 问题： 1、 排水管施工时，沟槽采用挖掘机挖至设计标高，槽底宽0.9m，有何问题？ 2、 排水管施工时采用热熔法连接是否合适，为什么？ 3、 如果二次沉淀池和排水管同时施工完毕，可否一起进行功能性试验？为什么/ _ 4、 二次沉淀池进行功能性试验（满水）程序，除注水外还包括哪些？ 5、 二次沉淀池进行功能性试验（满水）注水有何要求？ 答案： 1、 存在的问题有两条：挖掘机开挖时没留出200㎜至300㎜人工开挖；槽底宽应为1.1m。 2、 用热熔法连接不合适，热熔法是聚氯乙烯双壁波纹管、聚氯乙烯中空缠绕结构壁管的连接方法，这里应该用弹性密封圈柔性接头连接。 3、 不能一起进行功能性试验。因为水池功能性试验采用满水试验方法，试验时充水至设计水位。排水管功能性试验采用闭水试验，试验时充水并保持上游管顶以上2m水头压力。 4、 其余程序还有：试验准备、水位观测、蒸发量测定、有关资料整理。 5、 向池内注水分三次进行，每次注水为设计水深1/3，注水水位上升速度不宜超过2m/24h，相邻两次注水的间隔时间应不少于24h。每次注水后宜测读24h的水位下降值。
案例3、 背景资料 某城镇雨水管道工程为混凝土平口管，采用抹带接口，总长900m，埋深6m，场地无需降水施工。 项目部依据合同工期和场地条件，将工程划分为A、B、C三段施工。每段长300m，每段工期为30天，总工期为90天。 项目部编制的施工组织设计对原材料、沟槽开挖、管道基础浇筑制定了质量控制保证措施。其中，对沟槽开挖、平基与管座混凝土浇筑质量控制保证措施作了如下规定： (1)沟槽开挖时，挖掘机司机按测量员测放的槽底高程和宽度成槽，经人工找平压实后进行下道工序施工。 _ (2)平基与管座分层浇筑，混凝土强度须满足设计要求；下料高度大于2m时，采用串筒或溜槽输送混凝土。 项目部还编制了材料进场计划，并严格执行进场检验制度。由于水泥用量小，按计划用量在开工前一次进场入库，并作了见证取样试验。混凝土管按开槽进度及时进场。 由于C段在第90天才完成拆迁任务，使工期延迟30天。浇筑C段的平基混凝土时，监理工程师要求提供所用水泥的检测资料后再继续施工。 问题 1．项目部制定的质量控制保证措施中还缺少哪些项目? 2．指出质量保证措施(1)、(2)存在错误或不足，并改正或补充完善。 3．为什么必须提供所用水泥检测资料后方可继续施工? 参考答案： 1、砼管吊装方案；控制抹带接口的质量和养护措施；检查井砌筑；沟槽回填和压实等； 2、质量保证措施（1）中，“挖掘机司机按测量员测放的槽底高程成槽”错误，应机械挖至槽底高程20cm以上用人工开挖至设计高程、整平。“经人工找平压实后进行下道工序施工”错误，应经监理、设计单位验槽后方可进行下道工序施工。 质量措施（2）中，平基、管座分层浇筑时，应先将平基凿毛冲洗干净，并将平基与管体相接触的腋角部位用同强度等级的水泥砂浆填满捣实后，再浇筑混凝土。 3、因为水泥的进场时间已超过3个月，必须应重新取样试验，由试验单位出具水泥试验(合格)报告。
案例4、背景资料 _ 某公司以1300万元的报价中标一项直埋热力管道工程，并于收到中标通知书50天后，接到建设单位签订工程合同的通知。招标书确定工期为150天，建设单位以采暖期临近为由，要求该公司即刻进场施工并要求在90天内完成该项工程。 该公司未严格履行合同约定，临时安排了一位具有一级建造师资格证书且有类似工程经验的人担任项目经理。此外，由于焊工不足，该工程项目部抽调具有所需焊接项目合格证，但已在其他岗位工作近一年的人员充实焊工班，直接进入现场进行管道焊接。 为保证供暖时间要求，工程完工后，即按1．25倍设计压力进行强度和严密性试验，试验后连续试运行48小时后投入供热运行。 问题 1．指出建设单位存在的违规事项。 2．指出该公司选用项目经理的违约之处，说明担任本工程项目经理还应具备的基本条件。 3．指出项目部抽调焊工做法中存在的问题，说明正确做法。 4．指出功能性试验中存在的问题，说明正确做法。 参考答案： 1、（1）“建设单位在发出中标通知书50天后才签订工程合同的通知”错误，应在发出中标通知书30天内与施工单位签订合同。（2）“要求该公司即刻进场施工并要求在90天内完成该项工程”错误，建设单位不得压缩合同约定的工期。确需压缩时，应与施工单位协商并支付赶工费用。 2、“临时安排了一位具有一级建造师资格证书且有类似工程经验的人担任项目经理”错误，该公司应按照投标文件承诺的人员名单确定项目经理及管理负责人。担任本工程 _ 项目经理的基本条件还包括：（1）注册证书在本单位注册；（2）具有安全生产资格证书；（3）不得有在建工程挂职。 3、“抽调已在其他岗位工作近一年的人员充实焊工班”错误，按照规定，离开焊工岗位6个月后上岗需重新培训、参加考试，合格后方可。 4、“按1．25倍设计压力进行强度和严密性试验”错误，强度试验压力为设计压力的1.5倍；严密性试验压力为设计压力的1.25倍且不小于0.6Mpa。 “试验后连续试运行48小时后投入供热运行”错误，试运行时间为连续72小时。
案例5、背景材料： 某市政道路改造工程，随路施工的综合管线有0.4Mpa的DN500中压燃气、DN1000给水管并排铺设在道路下，燃气管与给水管材质均为钢管，实施双管合槽施工。该道路改造工程由甲公司总包施工，燃气与给水分别由乙、丙两个专业公司分包施工。路面施工完后，发生司部坍塌，建设单位对总包甲公司实行质量罚款1万元的处罚，开挖后发现是给水管漏水冲刷造成的，甲公司提出给水管是丙公司施工的，不应对甲公司进行处罚，应直接对丙公司进行处罚。 问题： 1、 燃气管与给水管的水平净距、以及燃气管顶与路面的距离有何要求？ 2、 在土方回填时，路基压实有哪些要点？ 3、 试述燃气管道强度试验的试验介质、试验压力和严密性试验的压力、稳压时间及合格标准。 4、 大口径给水钢管施工过程中易发生竖向变形，有哪些防止措施？ 5、 甲公司的提法是否正确？请从项目合同管理和质量控制方面论述。 _ 答案： 1、 燃气管道与给水管的水平净距不应小于0.5m。燃气管顶的最小覆土厚度不得小于0.9m。口诀：９６３８ 2、 路基压实要点： (1)排除原地面积水，清除树根、杂草、淤泥等。应妥善处理坟坑、井穴、树根坑的坑槽，分层填实至原地面高。 (2)填方段内应事先找平，当地面坡度陡于1：5时，需修成台阶形式，每层台阶高度不宜大于 300mm，宽度不应小于1. 0m。 (3)根据测量中心线桩和下坡脚桩，分层填士、压实。 (4)碾压前检查铺筑土层的宽度与厚度，合格后即可碾压，碾压"先轻后重"，最后碾压应采用不小于12t级的压路机。 (5)填方高度内的管涵顶面填土500mm以上才能用压路机碾压。 (6)路基填方高度应按设计标高增加预沉量值。填土至最后一层时，应按设计断面、高程控制填土厚度并及时碾压修整。 (7)要检查压实度和弯沉值，不符合的要改进。测水平，压机厚。＋检验 3、 燃气管道强度试验压力为0.6Mpa，稳压1h，无漏气为合格。管道严密性试验压力为0.46Mpa，持续时间不小于24h，实际压力降不超过允许值为合格。 4、 大口径（管径≧900㎜）钢管运输过程应加竖向支撑，并不得多层叠放运输，运至存放场地也应单层排放。 5、 公司的提法不正确的。因为： ⑴、 履行分包合同时，承包人应当就承包项目向发包人负责；分包人就分包项目向承包人负责；因分包人过失给发包人造成损失，承包人承担连带责任。
