数电习题3
《数字电子技术》习题及答案
第1章 数制和码制 一、填空题1．数制转换：（011010）2 =（ ）10 =（ ）8 =（ ）16。
2．数制转换：（35）10 =（ ）2 =（ ）8 =（ ）16。
3．数制转换：（251）8 =（ ）2 =（ ）16 =（ ）10。
4．数制转换：（4B ）16 =（ ）2 =（ ）8 =（ ）10。
5．数制转换：（69）10 =（ ）2 =（ ）16 =（ ）8。
6．将二进制数转换为等值的八进制和十六进制数 （10011011001）2 =（ ）8 =（ ）16。
7．将二进制数转换为等值的八进制和十六进制数 （1001010.011001）2 =（ ）8 =（ ）16。
一、填空题答案： 1．26、32、1A ； 2．100011、43、 23； 3．10101001、A9、169； 4．1001011、113、75； 5．1000101、45、105； 6．2331、4D9； 7．112.31、4A.64。
第2章 逻辑代数基础 一、填空题1．逻辑函数Y AB A B ''=+，将其变换为与非-与非形式为 。
2．逻辑函数Y A B AB C ''=+，将其变换为与非-与非形式为 。
3. 将逻辑函数AC BC AB Y ++=化为与非-与非的形式，为 。
4．逻辑函数Y A A BC '''=+，化简后的最简表达式为 。
5．逻辑函数Y A B A B ''=++，化简后的最简表达式为 。
6．逻辑函数()()Y A BC AB ''''=+，化简后的最简表达式为 。
7. 逻辑函数Y AB AB A B ''=++，化简后的最简表达式为 。
一、填空题答案1．()()()Y AB A B '''''= ； 2．()()()Y A B AB C '''''=； 3． ()()()()Y AB BC AC ''''=； 4． Y A '=； 5．1Y =； 6．1Y =； 7．Y A B =+。
《数字电子技术基础》课后习题及参考答案
第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。
（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。
（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。
（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。
（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。
（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。
（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。
数电课后标准答案康华光第五版（完整）
数电课后标准答案康华光第五版（完整）第⼀章数字逻辑习题1．1数字电路与数字信号1.1.2 图形代表的⼆进制数0101101001．1．4⼀周期性数字波形如图题所⽰，试计算：（1）周期；（2）频率；（3）占空⽐例MSB LSB0 1 2 11 12 （ms）解：因为图题所⽰为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空⽐为⾼电平脉冲宽度与周期的百分⽐，q=1ms/10ms*100%=10%1.2数制2 1.2.2将下列⼗进制数转换为⼆进制数，⼋进制数和⼗六进制数（要求转换误差不⼤于4（2）127 （4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4⼆进制代码1.4.1将下列⼗进制数转换为8421BCD码：（1）43 （3）254.25解：（43）D=（01000011）BCD1.4.3试⽤⼗六进制写书下列字符繁荣ASCⅡ码的表⽰：P28（1）+ （2）@ （3）you (4)43解：⾸先查出每个字符所对应的⼆进制表⽰的ASCⅡ码，然后将⼆进制码转换为⼗六进制数表⽰。
（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的⼗六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的⼗六紧张数分别为34,331.6逻辑函数及其表⽰⽅法1.6.1在图题1. 6.1中，已知输⼊信号A，B`的波形，画出各门电路输出L的波形。
解: (a)为与⾮， (b)为同或⾮，即异或第⼆章逻辑代数习题解答2.1.1 ⽤真值表证明下列恒等式 (3)A B AB AB ⊕=+（A ⊕B ）=AB+AB 解：真值表如下A B A B ⊕ABAB A B ⊕AB +AB0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

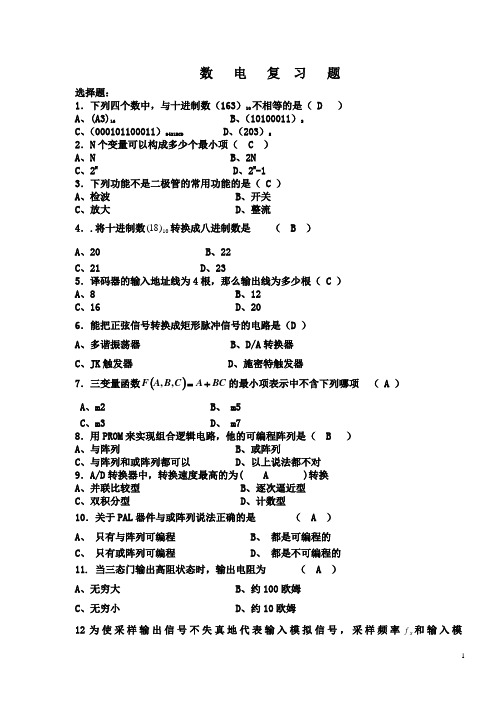

数电复习题(含答案)
数 电 复 习 题选择题：1．下列四个数中，与十进制数（163）10不相等的是（ D ）A 、(A3)16B 、（10100011）2C 、（000101100011）8421BCD D 、（203）82．N 个变量可以构成多少个最小项（ C ）A 、NB 、2NC 、2ND 、2N -13．下列功能不是二极管的常用功能的是（ C ）A 、检波B 、开关C 、放大D 、整流4．.将十进制数10)18(转换成八进制数是 （ B ）A 、20B 、22C 、21D 、235．译码器的输入地址线为4根，那么输出线为多少根（ C ）A 、8B 、12C 、16D 、206．能把正弦信号转换成矩形脉冲信号的电路是（D ）A 、多谐振荡器B 、D/A 转换器C 、JK 触发器D 、施密特触发器7．三变量函数()BC A C B A F +=,,的最小项表示中不含下列哪项 （ A ）A 、m2B 、 m5C 、m3D 、 m78．用PROM 来实现组合逻辑电路，他的可编程阵列是（ B ）A 、与阵列B 、或阵列C 、与阵列和或阵列都可以D 、以上说法都不对9．A/D 转换器中，转换速度最高的为( A )转换A 、并联比较型B 、逐次逼近型C 、双积分型D 、计数型10．关于PAL 器件与或阵列说法正确的是 （ A ）A 、 只有与阵列可编程B 、 都是可编程的C 、 只有或阵列可编程D 、 都是不可编程的11. 当三态门输出高阻状态时，输出电阻为 （ A ）A 、无穷大B 、约100欧姆C 、无穷小D 、约10欧姆12为使采样输出信号不失真地代表输入模拟信号，采样频率f s 和输入模拟信号的最高频率f ax Im 的关系是（C ） A 、 f s ≥f ax Im B 、f s ≤f ax Im C 、f s ≥2f ax Im D 、 f s ≤2f ax Im13. 下列说法不正确的是（ C ）A ．集电极开路的门称为OC 门B ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）C ．OC 门输出端直接连接可以实现正逻辑的线或运算D.利用三态门电路可实现双向传输14. 以下错误的是（ B ）A ．数字比较器可以比较数字大小B ．实现两个一位二进制数相加的电路叫全加器C ．实现两个一位二进制数和来自低位的进位相加的电路叫全加器D ．编码器可分为普通全加器和优先编码器15. 下列描述不正确的是（A ）A ．触发器具有两种状态，当Q=1时触发器处于1态B ．时序电路必然存在状态循环C ．异步时序电路的响应速度要比同步时序电路的响应速度慢D ．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象16．离散的，不连续的信号，称为（ B ）。
万里学院-数字电子技术基础-第三章习题及参考答案
第三章锁存器与触发器一、选择题1.N个触发器可以构成能寄存位二进制数码的寄存器。
A.N-1B.NC.N+1D.2N2.一个触发器可记录一位二进制代码，它有个稳态。
A.0B.1C.2D.33.对于D触发器，欲使Q n+1=Q n，应使输入D= 。
A.0B.1C.QD.Q4.存储8位二进制信息要个触发器。
A.2B.3C.4D.85.对于T触发器，若原态Q n=0，欲使新态Q n+1=1，应使输入T= 。
A.0B.1C.QD.Q6.对于T触发器，若原态Q n=1，欲使新态Q n+1=1，应使输入T= 。
A.0B.1C.QD.Q7.在下列触发器中，有约束条件的是。
A.主从JK F/FB.主从D F/FC.同步RS F/FD.边沿D F/F8.对于JK触发器，若J=K，则可完成触发器的逻辑功能。
A.RSB.DC.TD.Tˊ9.欲使JK触发器按Q n+1=Q n工作，可使JK触发器的输入端。
A.J=K=0B.J=Q,K=QC.J=Q,K=QD.J=Q,K=0E.J=0,K=Q10.欲使JK触发器按Q n+1=Q n工作，可使JK触发器的输入端。
A.J=K=1B.J=Q,K=QC.J=Q,K=QD.J=Q,K=1E.J=1,K=Q11.欲使JK触发器按Q n+1=0工作，可使JK触发器的输入端。
A.J=K=1B.J=Q,K=QC.J=Q,K=1D.J=0,K=1E.J=K=112.欲使JK触发器按Q n+1=1工作，可使JK触发器的输入端。
A.J=K=1B.J=1,K=0C.J=K=QD.J=K=0E.J=Q,K=0 13．欲使D触发器按Q n+1=Q n工作，应使输入D= 。
A.0B.1C.QD.Q14.下列触发器中，克服了空翻现象的有。
A.边沿D触发器B.主从RS触发器C.同步RS触发器D.主从JK触发器15.下列触发器中，没有约束条件的是。
A.基本RS触发器B.主从RS触发器C.同步RS触发器D.边沿D触发器16.为实现将JK触发器转换为D触发器，应使。
数电习题解答(1-3)张克农2
第1章习题解答1.1把下列二进制数转换成十进制数①10010110；②11010100；③0101001；④10110.111；⑤101101.101；⑥0.01101。
[解] 直接用多项式法转换成十进制数①(10010110)B = (1⨯2 7+1⨯24 + 1⨯22 +1⨯21)D = (150)D=150②(11010100)B = 212③(0101001)B = 41④(10110.111)B = 22.875⑤(101101.101)B = 45.625⑥(0.01101)B = 0.406251.2把下列十进制数转换为二进制数①19；②64；③105；④1989；⑤89.125；⑥0.625。
[解] 直接用基数乘除法①19= (10011)B②64= (1000000)B③105 = (1101001)B④1989 = (11111000101)B⑤89.125 = (1011001.001)B⑥0.625= (0.101)B1.3把下列十进制数转换为十六进制数①125；②625；③145.6875；④0.5625。
[解]直接用基数乘除法①125 = (7D)H②625 = (271)H③145.6875= (91.B)H④0.56255=(0.9003)H1.5写出下列十进制数的8421BCD码①9；②24；③89；④365。
[解]写出各十进制数的8421BCD码为①1001②0010 0100③1000 1001 2 19 余数2 9 …… 1 ……d02 4 …… 1 ……d12 2 ……0 ……d22 1 ……0 ……d32 0 …… 1 ……d4图题1.2 ①基数除法过程图12④ 0011 0110 0101 1.8 求下列逻辑函数的反函数① B A B A L +=1； ② D B C A D B L ++=2； ③ AB BC AC L ++=3； ④ ))((4C B A B A L +++=。
《数字电子技术》各章练习题题库
6.下述BCD码中，属于有权码的是________。（）
A．余3码B．循环码C．格雷码D．8421码
7.若变量A，B，C，D，E取值为10011时，某最小项的值为1，则此最小项是____。（）
A． B． C． D．
8.在下列电路中，不是组合逻辑电路的是________。（）
D．FPGA基于SRAM技术的体系结构是可变的。
26.下面器件中，属于复杂可编程逻辑器件的是_______。
A．PLAB．PALC．FPGAD．GAL
27.ISP技术的特点是________。
A．必须用编程器 B．不可反复编程
C．成为产品后不可再改变 D．系统在线工作过程中可以编程
28. 卡诺图如图1-1所示，电路描述的逻辑表达式F=________。
14.在________情况下,“与非”运算的结果是“0”
A.全部输入项是0 B.任一输入项是0
C.仅一输入项是0 D.全部输入项是1
15._______电路在任何时刻只能有一个输入端有效。 （ ）
A．普通二进制编码 B．优先编码器
C．七段显示译码器 D． 二进制译码器
16.TTL集成电路74LS138是3线8线译码器，当输入信号A2A1A0=110时，输出端 信号为。 （ ）
A. 01000000 B.10111111
C.111111101 D. 00000010
17.逻辑函数 ,当变量的取值为______时,不出现冒险现象。（）
A．B=C=1 B．B=C=0 C．A=1 C=0 D．A=0，B=0
18.有S1，S2两个状态，在相同输入条件下_____，可确定S1和S2等价。（）
A． B． ， C． ， D． ，
数电习题答案..
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
题3.1.4 将下列二进制数转换为十进制数 （1）(01101)2 （2）(10010111)2 （3）(0.1001)2 （4） (0.101101)2 解： （1）（01101）2=（2）（10010111）2 = （3）（0.1001）2=（4）（0.101101）2=题3.1.5 将下列二进制数转换为十进制数 （1）(101.011)2 （2）(110.101)2 （3）(1101.1001)2 （4） (1011.0101)2 解：（1）(101.011)2=(2) (110.101)2=（3）（1101.1001）2=(4) (1011.0101)2=题3.1.6 将下列二进制数转换为八进制数和十六进制数 （1）(101001)B （2）(11.01101)B 解： （1） （101001）2=（51）8=（29）16 （2）（11．01101）2=（3．32）8=（3．68）16 题3.1.7 将下列十六进制数转换为二进制数 （1）(23F.45)H （2）(A040.51)H 解：用四位二进制代替一位十六进制数码即可完成转换。 （1）（23F.45）16=(001000111111．01000101)2（2）（A040．51）16=（1010000001000000．01010001） 题3.1.8 将下列十进制数转换成8421 BCD码和余3码 （1）(468.32)10 （2）(127) 10 解： （1）（468．32）10=（0100 0110 1000．0011 0010）8421 =（0111 1001 1011．0110 0101）余三码 （2）（127）10=（0001 0010 0111）8421 =（0100 0101 1010）余三码题3.1.9 将下列数码作为自然二进制码和8421 BCD码时，分别求出相应的十进制数 （1）100010010011 （2）100110110.11001 解： 二进制数时：（100010010011）2= 8421BCD码时：（100010010011）8421=（893）10 （2） 二进制数时：（100110110.11001）2= 8421BCD码时：（100110110.11001）8421=（136.C8）10
数字电子技术基础习题及答案
数字电子技术基础试题一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
数电复习资料(含答案)
数电期末考试复习题（习题册）（含答案）第一章（选择、判断共20题）一、选择题1．以下代码中为无权码的为。
A. 8421BCD码B. 5421BCD码C.余三码D.格雷码2．以下代码中为恒权码的为。
A.8421BCD码B. 5421BCD码C.余三码D.格雷码3．一位十六进制数可以用位二进制数来表示。
A.１B.２C.４D. 164．十进制数25用8421BCD码表示为。
A.10 101B.0010 0101C.100101D.101015．在一个8位的存储单元中，能够存储的最大无符号整数是。
A.（256）10B.（127）10C.（FF）16D.（255）106．与十进制数（53.5）10等值的数或代码为。
A.(01010011.0101)8421BCDB.(35.8)16C.(110101.1)2D.(65.4)87．矩形脉冲信号的参数有。
A.周期B.占空比C.脉宽D.扫描期8．与八进制数(47.3)8等值的数为：A. (100111.011)2B.(27.6)16C.(27.3 )16D. (100111.11)29.常用的B C D码有。
A.奇偶校验码B.格雷码C.8421码D.余三码10．与模拟电路相比，数字电路主要的优点有。
A.容易设计B.通用性强C.保密性好D.抗干扰能力强二、判断题（正确打√，错误的打×）1. 方波的占空比为0.5。
（）2. 8421码1001比0001大。
（）3. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。
（）4．格雷码具有任何相邻码只有一位码元不同的特性。
（）5．八进制数（18）8比十进制数（18）10小。
（）6．当传送十进制数5时，在8421奇校验码的校验位上值应为1。
（）7．在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。
（）8．占空比的公式为：q = t w / T，则周期T越大占空比q越小。
（）9．十进制数（9）10比十六进制数（9）16小。
