32.768khz晶振

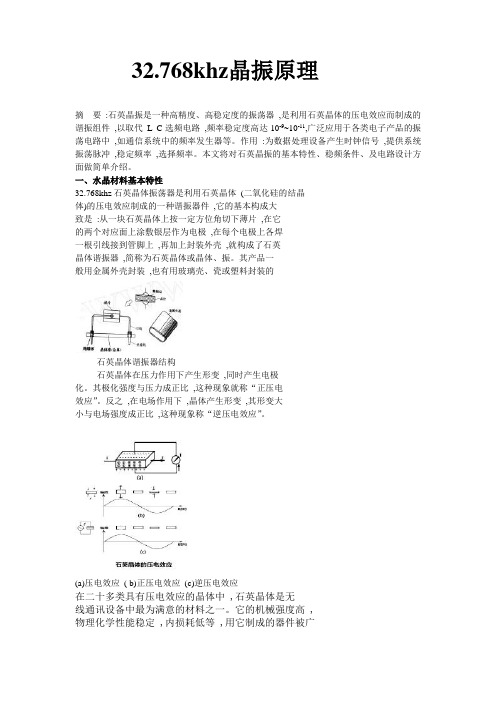

32.768khz晶振原理摘要:石英晶振是一种高精度、高稳定度的振荡器,是利用石英晶体的压电效应而制成的谐振组件,以取代L C选频电路,频率稳定度高达10-9~10-11,广泛应用于各类电子产品的振荡电路中,如通信系统中的频率发生器等。
作用:为数据处理设备产生时钟信号,提供系统振荡脉冲,稳定频率,选择频率。
本文将对石英晶振的基本特性、稳频条件、及电路设计方面做简单介绍。
一、水晶材料基本特性32.768khz石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片,在它的两个对应面上涂敷银层作为电极,在每个电极上各焊一根引线接到管脚上,再加上封装外壳,就构成了石英晶体谐振器,简称为石英晶体或晶体、振。
其产品一般用金属外壳封装,也有用玻璃壳、瓷或塑料封装的石英晶体谐振器结构石英晶体在压力作用下产生形变,同时产生电极化。
其极化强度与压力成正比,这种现象就称“正压电效应”。
反之,在电场作用下,晶体产生形变,其形变大小与电场强度成正比,这种现象称“逆压电效应”。
(a)压电效应( b)正压电效应(c)逆压电效应在二十多类具有压电效应的晶体中 ,石英晶体是无线通讯设备中最为满意的材料之一。
它的机械强度高 ,物理化学性能稳定 ,内损耗低等 ,用它制成的器件被广泛用在频率控制和频率选择电路中。
石英片的取向不同 ,其压电特性、性特性和强度特性就不同 ,用它来制造的谐振器的性能也不一样 ,现已发现了几十种有用的切割方式。
第一价值网为您提供最优惠的价格,保证最好的品质~!32.768khz晶振中文PDF资料查看/下载。
为什么晶振的频率是32.768kHz

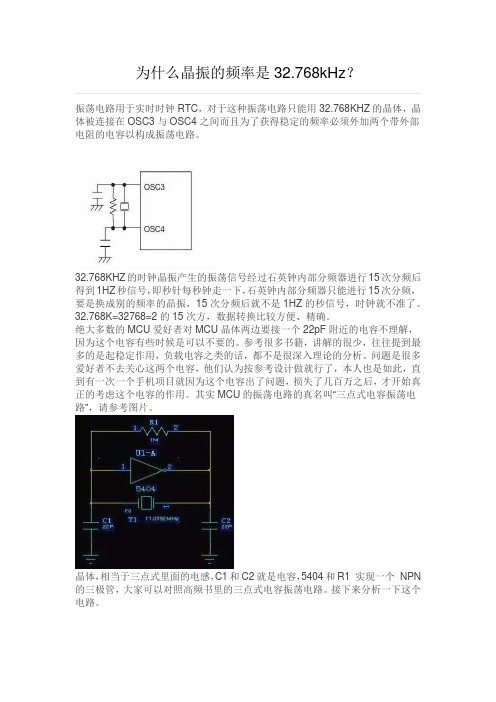

为什么晶振的频率是32.768kHz？振荡电路用于实时时钟RTC，对于这种振荡电路只能用32.768KHZ的晶体，晶体被连接在OSC3与OSC4之间而且为了获得稳定的频率必须外加两个带外部电阻的电容以构成振荡电路。
32.768KHZ的时钟晶振产生的振荡信号经过石英钟内部分频器进行15次分频后得到1HZ秒信号，即秒针每秒钟走一下，石英钟内部分频器只能进行15次分频，要是换成别的频率的晶振，15次分频后就不是1HZ的秒信号，时钟就不准了。
32.768K=32768=2的15次方，数据转换比较方便、精确。
绝大多数的MCU爱好者对MCU晶体两边要接一个22pF附近的电容不理解，因为这个电容有些时候是可以不要的。
参考很多书籍，讲解的很少，往往提到最多的是起稳定作用，负载电容之类的话，都不是很深入理论的分析。
问题是很多爱好者不去关心这两个电容，他们认为按参考设计做就行了，本人也是如此，直到有一次一个手机项目就因为这个电容出了问题，损失了几百万之后，才开始真正的考虑这个电容的作用。
其实MCU的振荡电路的真名叫“三点式电容振荡电路”，请参考图片。
晶体，相当于三点式里面的电感，C1和C2就是电容，5404和R1 实现一个NPN 的三极管，大家可以对照高频书里的三点式电容振荡电路。
接下来分析一下这个电路。
5404 必需要一个电阻，不然它处于饱和截止区，而不是放大区，R1 相当于三极管的偏置作用，让5404 处于放大区域，那么5404 就是一个反相器，这个就实现了NPN三极管的作用，NPN三极管在共发射极接法时也是一个反相器。
接下来用通俗的方法讲解一下这个三点式振荡电路的工作原理，大家也可以直接看书。
大家知道一个正弦振荡电路要振荡的条件是，系统放大倍数大于1，这个容易实现，相位满足360°，接下来主要讲解这个相位问题：5404 因为是反相器，也就是说实现了180°移相，那么就需要C1，C2 和Y1 实现180°移相就可以，恰好，当C1，C2，Y1 形成谐振时，能够实现180 移相，这个大家最简单的可以以地作为参考，谐振的时候，C1、C2上通过的电流一样，地在C1、C2 中间，所以恰好电压相反，实现180移相。
32.768k晶振的波形
32.768k晶振的波形
32.768k晶振是一种常见的时钟源，用于许多电子设备中。
它
的波形是一种周期性的方波信号，频率为32.768kHz，即每秒钟振
荡32,768次。
下面我将从多个角度来解释这个波形。
1. 方波信号特点，方波信号是一种具有固定幅值和周期的信号。
它的波形呈现为一个矩形，上升沿和下降沿非常陡峭，信号在高电
平和低电平之间快速切换。
2. 频率和周期，32.768k晶振的频率为32.768kHz，即每秒钟
振荡32,768次。
周期是频率的倒数，因此它的周期为1/32.768kHz，约为30.52微秒。
这意味着波形在每30.52微秒内完成一次完整的
周期性振荡。
3. 幅值，晶振的波形通常具有两个离散的幅值，高电平和低电平。
高电平通常为Vcc（供电电压）或者接近于Vcc，低电平通常为
0V或者接近于0V。
这两个幅值之间的差异决定了信号的幅值。
4. 稳定性，晶振的波形应该具有良好的稳定性，即频率和幅值
应该保持在规定的范围内。
晶振内部的振荡电路和反馈机制能够确
保信号的稳定性，从而提供准确的时钟源。
5. 应用领域，32.768k晶振广泛应用于各种电子设备中，特别是需要精确计时的场合。
例如，手表、计算机、移动电话等设备都需要一个稳定的时钟源来同步各种操作和功能。
总结起来，32.768k晶振的波形是一个周期性的方波信号，频率为32.768kHz，具有固定的高电平和低电平幅值。
它的稳定性对于精确计时非常重要，因此在许多电子设备中被广泛使用。
32.768khz 温补晶振电路
32.768khz 温补晶振电路
32.768kHz温补晶振电路通常由一个晶体振荡器和一些辅助元件组成，其目的是为了稳定地提供32.768kHz的时钟信号。
这个信号广泛应用于各种数字集成电路中，如实时时钟（RTC）等，作为计时基准。
以下是一个基本的32.768kHz温补晶振电路的组成部分：
1. 晶体：核心元件是石英晶体，它具有非常高的Q值，可以产生3
2.768kHz 的振荡频率。
2. 反相器：通常采用CMOS反相器，它为晶体提供偏置，使晶体工作在饱和区，以获得较大的增益。
3. 负载电容：C1和C2是晶体的负载电容，与反相器一起形成一个负阻，为晶体提供振荡所需的能量。
4. 温度补偿电容：C3和C4是温度补偿电容，通常连接到晶体的两个端子，以稳定其振荡频率。
5. 电阻：R1和R2是电阻，用于降低对晶体的驱动能量，防止晶体振坏或出现异常。
6. 反相器：inv2对invl的输出波形进行整形并驱动负载。
在实际应用中，为了确保32.768kHz温补晶振电路的稳定性，通常需要接上一个电容来稳定其振荡频率。
这是因为石英晶体的振荡频率受到外界环境温度、机械振动等因素的影响，容易发生波动和漂移。
通过加入一个适当的电容，可以形成一个谐振回路，使得晶振的振荡频率在一定范围内保持稳定。
此外，32.768kHz温补晶振电路具有体积小、功耗低等优点，被广泛应用于各种小型电子设备中，如腕表、电子计时器、温度计、LCD屏幕驱动器等的时钟电路中。
晶振数据手册标注的负载电容 跟频率
晶振数据手册标注的负载电容跟频率
晶振数据手册标注的负载电容和频率是两个非常重要的参数，在晶振的选择和使用过
程中至关重要。
以下是对这两个参数的详细解释。
1. 负载电容
负载电容是指晶振输出的信号需要接到一个电容上，该电容称为负载电容，用来平衡
输出信号的阻抗，提供适当的相位移动，并抵消系统中的干扰信号。
在晶振数据手册上，
通常会标注一个推荐的负载电容值，这个值的大小与晶振的频率、输出功率以及设备的特
定应用有关。
举个例子，常见的32.768kHz的无源晶振，在数据手册上推荐的负载电容通常是
12.5pF。
这个值是经过仔细计算得出的，通过与晶振的内部电容和电感相匹配，可以达到
最佳的输出波形和最小的相位误差。
如果使用的负载电容过大或过小，都可能导致晶振输
出波形不稳定，从而影响系统的正常工作。
2. 频率
频率是指晶振输出信号的频率，它也是晶振选择的最基本的参数之一。
晶振的频率通
常在数据手册上标注为一个固定值，例如16MHz或32.768kHz。
同样，频率也与晶振内部
的电容和电感有关，由晶振的振荡回路决定。
在使用晶振时，必须确保其频率符合系统的要求，否则会导致应用程序中的时序错误。
在实际应用中，为了确保晶振的输出频率能够满足精度要求，通常需要校准和调整，这可
以通过使用频率计等仪器来实现。
总之，负载电容和频率是晶振数据手册中最重要的参数，它们对设备的性能和可靠性
都有非常大的影响。
在选择和使用晶振时，务必要注意这些参数的适用范围和实际值，以
确保系统的正常工作。
晶振 32.768 压差
晶振32.768kHz的压差一般指的是该晶振在电路中正常工作时，所需要的电压差。
这种晶振常用于实时时钟（RTC）电路中，为RTC提供稳定的时钟信号。
晶振的压差通常由晶振本身的特性以及与之配合使用的电路决定。
如果晶振的压差过大，可能会导致晶振无法正常工作，甚至损坏晶振。
在实际应用中，为了确保晶振的正常工作，需要根据晶振的规格书和电路设计来确定合适的压差。
一般情况下，晶振生产商会在其规格书中明确标注出该晶振所需的压差范围。
在设计电路时，需要根据这个范围来选择合适的电源和电路元件，以确保晶振能够在正常的工作压差下工作。
