接地扁铁搭接规范
扁铁焊接十字交叉规范
扁铁焊接十字交叉规范
1、为保证良好的电气连通，扁钢与扁钢搭接长度为扁钢宽度的2倍，焊接时要做到三面焊接。
圆钢与扁钢搭接长度为圆钢直径的10倍，焊接时要做到双面焊接。
圆钢与建筑物螺纹主钢筋搭接长度为圆钢直径的10倍，焊接时要做到双面焊接。
2、地网与建筑物主钢筋焊接连通时，无特殊请况主钢筋必须为大楼外围各房柱内的外侧主钢筋，并且焊接部位应位于地面以下
30cm处。
3、新旧地网焊接连通前，应在焊接部位将原有地网表面氧化部分刮拭干净，地网焊接时焊点不应有假焊，漏焊或夹杂气泡等情况。
4、地网施工中焊接部位，以及从室外联合地网引入室内的接地扁钢应作三层防腐处理，具体操作方式为先涂沥青，然后绕一层麻布，再涂一层沥青。
各种接地连接焊接长度和重量与长度换算规定

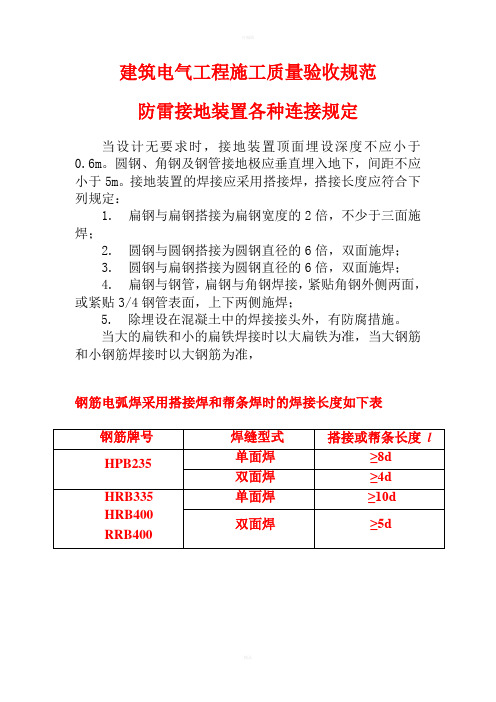

建筑电气工程施工质量验收规范防雷接地装置各种连接规定当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1. 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2. 圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3. 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4. 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5. 除埋设在混凝土中的焊接接头外，有防腐措施。
当大的扁铁和小的扁铁焊接时以大扁铁为准，当大钢筋和小钢筋焊接时以大钢筋为准，钢筋电弧焊采用搭接焊和帮条焊时的焊接长度如下表钢筋换算一、钢材简单的换算公式1 圆钢：每米重量（千克）=0.00617*直径*直径2 方钢：每米重量（千克）=0.00785*边宽*边宽3 六角钢：每米重量（千克）=0.0068*对边距离*对边距离4 八角钢：每米重量（千克）=0.0065*对边距离*对边距离5 螺纹钢：每米重量（千克）=0.00617*直径*直径6 角钢：每米重量（千克）=0.00785*（边宽+边宽-边厚）*边厚7 扁钢：每米重量（千克）=0.00785*厚度*边宽8 无缝钢管：每米重量（千克）=0.02466*壁厚*（外径-壁厚）9 接缝钢管：每米重量（千克）=0.02466*壁厚*（外径-壁厚）10 中厚钢板：每米重量（千克）=7.85*厚度11 薄钢板：每米重量（千克）=7.85*厚度二、常用螺纹钢的换算系数（单位：KG/M）Φ6＝0.222 Kg/mΦ8＝0.395kg/mΦ10-0.617kg/mΦ12-0.888kg/mΦ14-1.21kg/mΦ16-1.58kg/mΦ18-2.00kg/mΦ20-2.47kg/mΦ22-2.98kg/mΦ25-3.85kg/mΦ28-4.83kg/mΦ32-6.31kg/mΦ40-9.87kg/.。
接地扁铁的敷设标准
接地扁铁的敷设标准哎，说起接地扁铁的敷设标准，这事儿得从我那次帮朋友装修房子说起。
那天，我穿着工作服，戴着手套，准备去朋友家帮忙处理一下电气问题。
结果，我一进门，就看到朋友拿着一捆扁铁，一脸迷茫。
1朋友看我来了，就像看到了救星一样，赶紧把我拉到一堆电气材料旁边，指着那些扁铁说：“兄弟，你知道这接地扁铁该怎么敷设吗？”我心想，这接地扁铁的敷设标准我倒是知道一点儿，但具体怎么操作，还得好好想想。
2朋友看我一脸迷惑，就给我解释起来：“这接地扁铁啊，是用来保护房子免受雷电和电气故障影响的重要设施。
”我心想，哦，原来这扁铁不只是一块金属板，它还关系到安全问题。
3我告诉朋友，接地扁铁的敷设标准其实挺严格的。
首先，扁铁的材料必须是导电性能良好的钢材，而且表面要防腐处理，这样才能保证长久的使用。
朋友听了，认真地点了点头。
4我继续说，敷设的时候，扁铁要沿着建筑物的外围敷设，而且要尽可能地形成闭环，这样才能有效地传导雷电和电气故障产生的能量。
我边说边比划，朋友似乎有点儿明白了。
5我又补充道，扁铁之间的连接必须要牢固，通常使用焊接或者专用的接地夹。
我指着朋友手里的扁铁，说：“你看，这扁铁的两端要焊接在一起，形成一个完整的回路。
”6朋友听了我的解释，似乎有了点儿信心，他说：“那我们就开始干吧。
”于是，我们开始了敷设工作。
我拿着电钻和螺丝刀，朋友帮忙搬运材料。
我们先把扁铁固定在地面上，然后沿着墙壁一点一点地敷设。
7敷设过程中，我发现有些地方的扁铁需要弯曲。
我告诉朋友，弯曲处要平滑，不能有锐角，这样才能保证电流顺畅通过。
朋友小心翼翼地帮我扶着扁铁，我则用电钻在墙上打孔，固定扁铁。
8经过一番努力，我们终于把接地扁铁敷设好了。
我擦了擦额头上的汗，看着那整齐的扁铁，心里有种说不出的成就感。
朋友也很高兴，他说：“这下我们的家就更安全了。
”9通过这次经历，我发现，接地扁铁的敷设标准虽然听起来复杂，但其实它关系到我们生活的安全。
一个好的接地系统，能在关键时刻保护我们的安全。

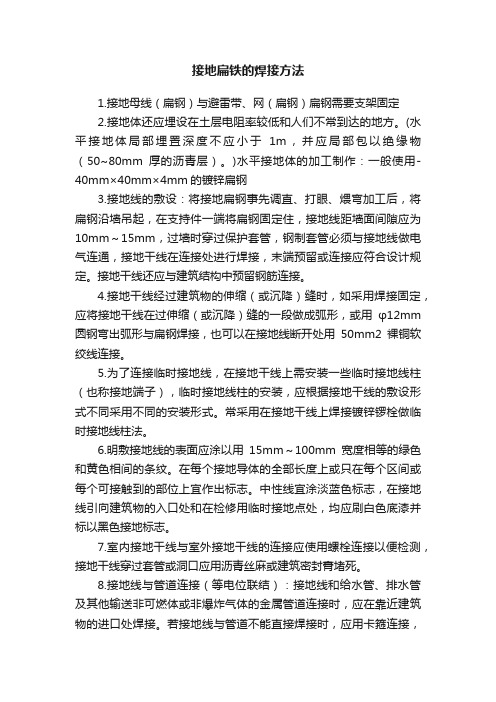

接地扁铁的焊接方法
1.接地母线（扁钢）与避雷带、网（扁钢）扁钢需要支架固定2.接地体还应埋设在土层电阻率较低和人们不常到达的地方。
(水平接地体局部埋置深度不应小于1m，并应局部包以绝缘物（50~80mm厚的沥青层）。
) 水平接地体的加工制作：一般使用-40mm×40mm×4mm的镀锌扁钢3.接地线的敷设：将接地扁钢事先调直、打眼、煨弯加工后，将扁钢沿墙吊起，在支持件一端将扁钢固定住，接地线距墙面间隙应为10mm～15mm，过墙时穿过保护套管，钢制套管必须与接地线做电气连通，接地干线在连接处进行焊接，末端预留或连接应符合设计规定。
接地干线还应与建筑结构中预留钢筋连接。
4. 接地干线经过建筑物的伸缩（或沉降）缝时，如采用焊接固定，应将接地干线在过伸缩（或沉降）缝的一段做成弧形，或用φ12mm圆钢弯出弧形与扁钢焊接，也可以在接地线断开处用50mm2裸铜软绞线连接。
5. 为了连接临时接地线，在接地干线上需安装一些临时接地线柱（也称接地端子），临时接地线柱的安装，应根据接地干线的敷设形式不同采用不同的安装形式。
常采用在接地干线上焊接镀锌锣栓做临时接地线柱法。
6.明敷接地线的表面应涂以用15mm～100mm宽度相等的绿色和黄色相间的条纹。
在每个接地导体的全部长度上或只在每个区间或每个可接触到的部位上宜作出标志。
中性线宜涂淡蓝色标志，在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色接地标志。
7. 室内接地干线与室外接地干线的连接应使用螺栓连接以便检测，接地干线穿过套管或洞口应用沥青丝麻或建筑密封膏堵死。
8.接地线与管道连接（等电位联结）：接地线和给水管、排水管及其他输送非可燃体或非爆炸气体的金属管道连接时，应在靠近建筑物的进口处焊接。
若接地线与管道不能直接焊接时，应用卡箍连接，卡箍的内表面应搪锡。
应将管道的连接表面刮拭干净，安装完毕后涂沥青。
管道上的水表、法兰阀门等处应用裸露铜线将其跨接接地体的埋设深度其顶部不应小于1m，钢管接地体应垂直配置。
各种接地连接焊接长度和重量与长度换算规定
建筑电气工程施工质量验收规范防雷接地装置各种连接规定当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1. 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2. 圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3. 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4. 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；5. 除埋设在混凝土中的焊接接头外，有防腐措施。
当大的扁铁和小的扁铁焊接时以大扁铁为准，当大钢筋和小钢筋焊接时以大钢筋为准，钢筋电弧焊采用搭接焊和帮条焊时的焊接长度如下表钢筋换算一、钢材简单的换算公式1 圆钢：每米重量（千克）=0.00617*直径*直径2 方钢：每米重量（千克）=0.00785*边宽*边宽3 六角钢：每米重量（千克）=0.0068*对边距离*对边距离4 八角钢：每米重量（千克）=0.0065*对边距离*对边距离5 螺纹钢：每米重量（千克）=0.00617*直径*直径6 角钢：每米重量（千克）=0.00785*（边宽+边宽-边厚）*边厚7 扁钢：每米重量（千克）=0.00785*厚度*边宽8 无缝钢管：每米重量（千克）=0.02466*壁厚*（外径-壁厚）9 接缝钢管：每米重量（千克）=0.02466*壁厚*（外径-壁厚）10 中厚钢板：每米重量（千克）=7.85*厚度11 薄钢板：每米重量（千克）=7.85*厚度二、常用螺纹钢的换算系数（单位：KG/M）Φ6＝0.222Kg/mΦ8＝0.395kg/mΦ10-0.617kg/mΦ12-0.888kg/mΦ14-1.21kg/mΦ16-1.58kg/mΦ18-2.00kg/mΦ20-2.47kg/mΦ22-2.98kg/mΦ25-3.85kg/mΦ28-4.83kg/mΦ32-6.31kg/mΦ40-9.87kg/。
接地扁铁的焊接方法
接地扁铁的焊接方法1.接地母线（扁钢）与避雷带、网（扁钢）扁钢需要支架固定2.接地体还应埋设在土层电阻率较低和人们不常到达的地方。
(水平接地体局部埋置深度不应小于1m，并应局部包以绝缘物（50~80mm厚的沥青层）。
)水平接地体的加工制作：一般使用-40mm×40mm×4mm的镀锌扁钢3.接地线的敷设：将接地扁钢事先调直、打眼、煨弯加工后，将扁钢沿墙吊起，在支持件一端将扁钢固定住，接地线距墙面间隙应为10mm～15mm，过墙时穿过保护套管，钢制套管必须与接地线做电气连通，接地干线在连接处进行焊接，末端预留或连接应符合设计规定。
接地干线还应与建筑结构中预留钢筋连接。
4.接地干线经过建筑物的伸缩（或沉降）缝时，如采用焊接固定，应将接地干线在过伸缩（或沉降）缝的一段做成弧形，或用φ12mm 圆钢弯出弧形与扁钢焊接，也可以在接地线断开处用50mm2裸铜软绞线连接。
5.为了连接临时接地线，在接地干线上需安装一些临时接地线柱（也称接地端子），临时接地线柱的安装，应根据接地干线的敷设形式不同采用不同的安装形式。
常采用在接地干线上焊接镀锌锣栓做临时接地线柱法。
6.明敷接地线的表面应涂以用15mm～100mm宽度相等的绿色和黄色相间的条纹。
在每个接地导体的全部长度上或只在每个区间或每个可接触到的部位上宜作出标志。
中性线宜涂淡蓝色标志，在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色接地标志。
7.室内接地干线与室外接地干线的连接应使用螺栓连接以便检测，接地干线穿过套管或洞口应用沥青丝麻或建筑密封膏堵死。
8.接地线与管道连接（等电位联结）：接地线和给水管、排水管及其他输送非可燃体或非爆炸气体的金属管道连接时，应在靠近建筑物的进口处焊接。
若接地线与管道不能直接焊接时，应用卡箍连接，卡箍的内表面应搪锡。
应将管道的连接表面刮拭干净，安装完毕后涂沥青。
管道上的水表、法兰阀门等处应用裸露铜线将其跨接接地体的埋设深度其顶部不应小于1m，钢管接地体应垂直配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地扁铁搭接规范
接地扁铁搭接规范是：镀锌扁钢不小于其宽度的2倍，不少于三面施焊。
（当扁钢宽度不同时，搭接长度以宽的为准）。
敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。
镀锌圆钢焊接长度为不小于其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。
镀锌圆钢与镀锌扁钢连接时，其长度为不小于圆钢直径的6倍，必要时采用辅助圆钢或扁钢弯成直角焊接。
镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接，与钢管焊接时，在钢管上的包绕焊接长度不小于扁钢宽度的2倍。
