军工电源设计参考的标准
电源设计的标准化
统一电源设计的标准化要求如下：1、通用LDO使用部分（1117类型，）使用如下的典型电路输入端要有小电容滤波输出端为100uF点解电容（可以更换为47uF贴片钽电容）并联瓷片电容Lyout部分 100mA以下电流使用SOT223封装100mA-300mA电流使用SOT252封装300mA以上电流使用SOT263封装输出端先接100uF电解电容，后接瓷片电容2、CMOS LDO使用部分使用如下典型电路输入端要有小电容滤波输出端为100uF电解电容（可以更换为47uF贴片钽电容）并联瓷片电容Lyout部分 100mA以下电流使用SOT223封装（小于这个封装的都使用223封装） 100mA-300mA电流使用SOT252封装300mA以上电流使用SOT263封装输出端先接100uF电解电容，后接瓷片电容注意这种类型的LDO底部一定要预留散热焊盘过孔3、DCDC使用部分12V降压到及以下 2A 此类型要求使用MP1482参考电路Lyout部分 DCDC电路要独立分地，储能电感要兼容插件、磁密封、背贴三种封装DCDC底部一定要预留散热接地焊盘过孔12V降压到及以下 3A 此类型要求使用MP1484参考电路同上Lyout部分 DCDC电路要独立分地，储能电感使用贴片磁密封 12x12大功率封装DCDC底部一定要预留散热接地焊盘过孔12V降压到5V 此类型要求使用LA8535或LA8517参考电路Lyout部分 DCDC电路要独立分地，储能电感兼容插件普通、贴片磁密封三种封装DCDC底部一定要预留散热接地焊盘过孔5V降压到及以下 2A 此类型要求使用LA8517参考电路Lyout部分 DCDC电路要独立分地，储能电感兼容插件普通、贴片两种封装DCDC底部一定要预留散热接地焊盘过孔5V降压到及以下 1A参考电路Lyout部分 DCDC电路要独立分地，储能电感兼容贴片普通、插件普通.背贴三种封装DCDC芯片使用引脚散热封装4、大尺寸接口电路部分统一使用如下接口4、电源开关部分电源开关切换的典型。
军工级高可靠性电源模块
工级高可靠性电
源模块
工级高可靠性电源模块
工级高可靠性电源模块是一种具有极高性能和可靠性的电源模块，主要用于事领域和其他对电力供应有严苛要求的行业。
该模块采用先进的技术和设计，能够在恶劣环境和极端条件下提供稳定、可靠的电力供应。
工级高可靠性电源模块具有多项先进的特性，使其在事应用中得以广泛应用。
首先，该模块采用了高效的电源转换技术，能够将输入的电能以最大效率转换为所需的输出电能。
这不仅有助于提高整体系统的能效，还能最大限度地减少能量浪费和热量产生，从而提高系统的可靠性和寿命。
其次，工级高可靠性电源模块具有高度的稳定性和可靠性。
该模块采用了多种电源保护技术，如电流限制、过压保护和过温保护等，能够有效地防止电源模块因外界环境变化或其他故障而损坏。
同时，该模块还具有自动诊断和故障检测功能，能够及时发现和排除潜在问题，确保电力供应的连续性和稳定性。
此外，工级高可靠性电源模块还具有紧凑的尺寸和轻量化的设计。
这使得该模块在
事装备和其他有限空间应用中得以灵活应用，且不影响整体装备的移动性和机动性。
同时，该模块还能够耐受事环境中的震动、冲击和振动等不利因素，确保电源模块在恶劣条件下的可靠性和稳定性。
总的来说，工级高可靠性电源模块是一种在事领域和其他对电力供应有严苛要求的行业中广泛应用的电源模块。
其先进的技术和设计使其能够在恶劣环境和极端条件下提供稳定、可靠的电力供应，并具有高度的稳定性和可靠性。
同时，该模块还具有紧凑的尺寸和轻量化的设计，适合在有限空间中应用。
随着事技术的不断发展，工级高可靠性电源模块将继续发挥重要的作用，为事装备和其他应用提供可靠的电力支持。
军工优质PCB工艺的设计规范标准

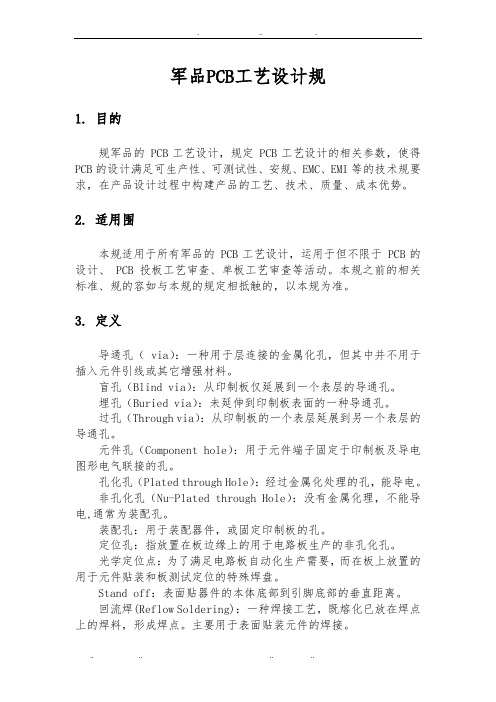

军品PCB工艺设计规1. 目的规军品的 PCB工艺设计，规定 PCB工艺设计的相关参数，使得PCB的设计满足可生产性、可测试性、安规、EMC、EMI等的技术规要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。
2. 适用围本规适用于所有军品的 PCB工艺设计，运用于但不限于 PCB的设计、 PCB投板工艺审查、单板工艺审查等活动。
本规之前的相关标准、规的容如与本规的规定相抵触的，以本规为准。
3. 定义导通孔（ via）：一种用于层连接的金属化孔，但其中并不用于插入元件引线或其它增强材料。
盲孔（Blind via）：从印制板仅延展到一个表层的导通孔。
埋孔（Buried via）：未延伸到印制板表面的一种导通孔。
过孔（Through via）：从印制板的一个表层延展到另一个表层的导通孔。
元件孔（Component hole）：用于元件端子固定于印制板及导电图形电气联接的孔。
孔化孔（Plated through Hole）：经过金属化处理的孔，能导电。
非孔化孔（Nu-Plated through Hole）：没有金属化理，不能导电,通常为装配孔。
装配孔：用于装配器件，或固定印制板的孔。
定位孔：指放置在板边缘上的用于电路板生产的非孔化孔。
光学定位点：为了满足电路板自动化生产需要，而在板上放置的用于元件贴装和板测试定位的特殊焊盘。
Stand off：表面贴器件的本体底部到引脚底部的垂直距离。
回流焊(Reflow Soldering)：一种焊接工艺，既熔化已放在焊点上的焊料，形成焊点。
主要用于表面贴装元件的焊接。
波峰焊(Wave Solder)：一种能焊接大量焊点的工艺，即在熔化焊料形成的波峰上，通过印制板，形成焊点。
主要用于插脚元件的焊接。
PBA（Printed Board Assembly）：指装配元器件后的电路板。
4. 引用/参考标准或资料5. 规容5.1 PCB板材要求5.1.1确定 PCB使用板材以及 TG值确定 PCB所选用的板材，例如 FR—4、铝基板、瓷基板、纸芯板等，若选用高 TG值的板材，应在文件中注明厚度公差。
电源产品的设计规范
电源产品的设计规范1.输入条件若系统要求输入为交流电网，则电源就要考虑所能适应的电网电压范围，电网频率。
世界电网电压有好几种：100V、220V、240V、380V等等，在一般情况下是不能兼容的，如果误用轻则烧保险管、电源，重则烧坏整个系统。
电网的频率一般有50HZ、60HZ或特殊场合的400HZ，频率的差异对电源内部的整流器有一定影响。
一般是频率越高，整流器就容易发热，对于频率很高的场合，就要求用快恢复二极管及高频铝电解来构成整流滤波电路。
对于某一电网电压，比如标你值为220V的国家或地区，其电压有可能在172V到250V之间变动，这时就要求电源能在宽的电网电压范围内工作。
在一些特定的场合，系统的输入要求为直流输入，比如汽车电器、电信局系统等，这要考虑系统的电源输入极性，电压值大小与供电母线是否匹配。
2.系统内部对电源的要求系统对电源的电压要求是最基本的要求。
这时电源要针对系统对电压的偏差允许范围，及其因负载变化引起的电流变化造成电源的电压波动(即负载调整率)，电网电压变化影响电源输出电压的波动(即电网调整率)来选择电源输出电压，使得该电压的波动限制在系统对供电电压偏差允许的范围之内。
系统对电源输出电流大小的要求是选择电源最重要的条件之一。
考核电源的输出电流能力有两项指标，即持续输出电流和峰值电流输出大小。
一般的线性稳压电路如7805，其持续输出能力为1.0A，其峰值输出能力可达近2.0A。
若系统的工作电流为1A，短时间内(如一两秒或一两分钟)达到2A，就可选用持续输出为1A，峰值输出为2A的电源。
3.系统对电源的体积、重量、温升的要求系统对电源的体积、重量、温升的要求也可以说系统对电源的工作方式的要求，电源的工作方式分为开关方式和线性方式两种：开关方式的电源表，现为输入与输出几乎等功率(扣除其损耗)，可以直接由电网整流形成的直流电压产生相应的输出电压。
开关方式的电源电网适应能力强、效率高、整体体积小、重量轻、整体温升小，但电路复杂，造价昂贵。
军工电子设备电磁兼容性的试验标准和达标技术
军工电子设备电磁兼容性的试验标准和达标技术关键词：GJBI51A－97标准；电磁兼容性；电磁干扰；受测试设备；屏蔽；滤波0 引言近20年来，军工电子设备对于电磁工作环境的兼容性能日益受到重视。
EMC (Electro Magnetic Compatibility)不仅与温度、湿度、振动等并列成为考核军工设备环境适应能力的重要指标，而且对某些军工电子设备来讲，电磁兼容性更是提到了所有各种环境要求中最重要的位置。
这是因为现代军工装备的电子化程度大幅度提高后，军工电子设备的功率谱和频率谱不断向高端和低端两个方向延伸，军工电子设备在海、陆、空各种平台上的安装密集度也大幅增加，导致各电子设备相互之间的电磁干扰(EMI,Electro-Magnetic Interference)问题越来越突出。
因此，要求军工电子设备必须具有规定的电磁兼容能力已成为从事设备设计、生产、使用有关各方的共识。
为了考核军工电子设备的EMC性能，几乎所有的军工电子设备都要求必须通过国家军用标准规定的电磁兼容性试验测试。
因此，近年来有关军工电子设备电磁兼容性的试验标准和达标技术受到了前所未有的关注。
与其他环境条件的考核要求不同，“电磁兼容性”的检验不仅要考核设备对电磁环境的适应能力，还要考核该设备的存在是否会造成不利于容纳其他设备正常工作的电磁环境。
因此，电磁兼容性试验是双向性的试验，受测试设备(EUT,equipment under test)必须在承受外部电磁干扰和不对外产生电磁干扰两方面同时达标才算合格。
又因为电磁信号能够通过电路传导和空间辐射两种途径产生效应，所以，为使军工电子设备能够在电磁兼容性试验中达标，必须在设备的电子电气系统和机械结构系统两方面协调采取措施。
这些因素决定了电磁兼容性试验相对其他的例行环境试验来说更为复杂，达标也更不容易。
对从事军工电子设备电磁兼容性设计和试验的人员来说，除了要掌握与设备有关的专业知识和必不可少的电磁学、电子学、电工学方面的基础知识以及有关材料科学和结构设计方面的知识外，还必须熟悉有关电磁兼容性试验的军用标准，并尽可能详细地了解各项试验的物理含义及对试验测试的要求等方面的内容。
军用稳压电源
YKC—J115型军用稳压电源
◆产品概述
本产品是军品级电源，其外壳为铝合金材料，全
密封。
YKC—J115型军用稳压电源它具有抗干扰能力强、体
积小、重量轻、输入输出完全隔离、保护功能完善、低纹
波。
广泛应用于潜艇舰船、航空航天、高可靠、高效率电
源系统等。
◆产品特点
● 环境条件
工作环境温度： -40℃—+85℃
湿度：（95±3）% 35℃
震动冲击：符合相应严酷等级的要求
●防雨、防盐雾能力：具有防雨、防盐雾腐蚀
●可靠性：MTBF ≥ 500000H
● 安全性：输入对外壳＞ 500 VDC/1min
●运输要求：在运输过程中，能耐受三级公路上车辆的振动
●电磁兼容性：满足GJB的规定
◆ 主要技术要求
参数
输入电源：AC180V～260V， 50Hz /60Hz
DC220V
输出电压：两组 DC12V 2A
DC5V 1A 电压精
度：≤±1.0%
电压调整率：≤0.5%
电流调整率：≤1%
输出电压纹波：Vrms≤0.1%
VP-P≤1%
显示和状态指示：模块上安装LED指示交流输入和故障指示灯
输入保护：软启动
耐尖峰≮2500V，耐浪涌200 ms≮800 V 不损坏输出保护：当异常条件去除后，电源不损坏
外形尺寸：120 mm× 90 mm× 28mm
冷却方式：自然冷却
重量：≤1.50Kg
颜色：舰艇灰
◆主要部分功能
保护功能：本身具有过压保护、过流保护、过热保护、短路保护。
电源耐压设计标准是什么
电源耐压设计标准是什么电源耐压设计标准是指在电源设计过程中，为了确保电路运行安全可靠，需要满足的一些技术要求和规范。
具体包括以下几个方面的内容。
1. 绝缘电阻要求：电源部件的绝缘电阻应符合相关标准规定。
绝缘电阻是指电源与外界之间的绝缘隔离能力，用来防止电源电路与外界直接接触产生电流，导致触电等安全事故。
2. 频率耐压要求：电源应能够承受一定频率下的电压波动和浪涌冲击，以保证电路正常运行。
频率耐压是指电源在规定频率下能够承受的最大电压，常用的频率为50Hz和60Hz。
3. 工作电压范围：电源设计应考虑到不同设备的工作电压需求，提供适当的工作电压范围，以满足各种需求。
工作电压范围通常由最小工作电压和最大工作电压组成。
4. 冲击承受能力：电源在正常工作状态下，应能够承受一定范围内的冲击和震动，保证电路安全可靠。
冲击承受能力是指电源对于外界冲击和震动的抵抗能力，通常有明确的振动频率和加速度要求。
5. 继电器动作稳定性：电源中使用的继电器应具有稳定的动作特性，确保在电路工作时能够可靠地进行断开和闭合操作。
6. 抗干扰能力：电源应具备一定的抗干扰能力，即能够有效抑制外界的电磁、射频和电压干扰，以保证电路的正常工作和性能稳定。
7. 安全性能要求：电源设计需要满足相关的安全性能要求，包括过压保护、过流保护、过温保护等，以防止电源因异常情况而引发的安全问题。
8. 符合国家标准：电源设计应符合国家制定的标准和规范，如国家标准《电源技术参数》等。
综上所述，电源耐压设计标准涵盖了绝缘电阻、频率耐压、工作电压范围、冲击承受能力、继电器动作稳定性、抗干扰能力、安全性能要求等多个方面，这些标准和要求都是为了确保电源的安全可靠运行。
