雷电的危害及预防措施有哪些 在雷⾬季节⾥，常会出现强烈的光和声，这就是⼈们常见的雷电。
雷电是⼀种⼤⽓中放电的现象，虽然放电作⽤时间短，但放电时产⽣数万伏⾄数⼗万伏冲击电压，放电电流可达⼏⼗到⼏⼗万安培，电弧温度也可达⼏千度以上，对建筑群中⾼耸的建筑物及尖形物、空旷区内孤⽴物体以及特别潮湿的建筑物、屋顶内⾦属结构的建筑物及露天放置的⾦属设备等有很⼤威胁，可能引起倒塌。
起⽕等事故。
特别是在华南地区，年雷暴⽇常会达到80天甚⾄更多，频繁的雷击会造成⽣命和财产的巨⼤损失。
雷电的危害⼀般分为两类：⼀是雷直接击在建筑物上发⽣热效应作⽤和电动⼒作⽤;⼆是雷电的⼆次作⽤，即雷电流产⽣的静电感应和电磁感应。
因此我们要作好防雷措施。
⼀、⽕灾危险性 1.雷电流⾼压效应会产⽣⾼达数万伏甚⾄数⼗万伏的冲击电压，如此巨⼤的电压瞬间冲击电⽓设备，⾜以击穿绝缘使设备发⽣短路，导致燃烧、爆炸等直接灾害。
2.雷电流⾼热效应会放出⼏⼗⾄上千安的强⼤电流，并产⽣⼤量热能，在雷击点的热量会很⾼，可导致⾦属熔化，引发⽕灾和爆炸。
3.雷电流机械效应主要表现为被雷击物体发⽣爆炸、扭曲、崩溃、撕裂等现象导致财产损失和⼈员伤亡。
4。
雷电流静电感应可使被击物导体感⽣出与雷电性质相反的⼤量电荷，当雷电消失来不及流散时，即会产⽣很⾼电压发⽣放电现象从⽽导致⽕灾。
5.雷电流电磁感应会在雷击点周围产⽣强⼤的交变电磁场，其感⽣出的电流可引起变电器局部过热⽽导致⽕灾。
6.雷电波的侵⼊和防雷装置上的⾼电压对建筑物的反击作⽤也会引起配电装置或电⽓线路断路⽽燃烧导致⽕灾。
⼆、预防措施 1.防雷装置 防雷装置由接闪器、引下线和接地体三部分组成，其作⽤是防⽌直接雷击或将雷电流引⼊⼤地，以保证⼈⾝及建(构)筑物安全。
接闪器包括避雷针、避雷线、避雷⽹、避雷带、避雷器等，是直接接受雷击的⾦属部分。
避雷针⼀般设在⾼层建筑物的顶端和烟囱上，保护建筑物兔受直接雷击;避雷线常⽤来架设在⾼压架空输电线路上，以保护架空线路免受直接雷击，也可⽤来保护较长的单层建(构)筑物。
《雷电的危害及预防》课件
04 防雷措施
建筑物防雷措施
避雷针安装
在建筑物顶部安装避雷针，通过 引下线与接地装置连接，将雷电 引入地下，避免建筑物遭受雷击
。
防雷网设置
在建筑物墙体或屋顶设置防雷网， 以防止雷电侧击和球形雷侵入。
防雷接地
确保建筑物接地系统良好，使电流 能够迅速导入地下，避免电击事故 发生。
室外防雷措施
室外避雷针
室内。
信号防雷器
对电话线、网络线等信号线路安 装防雷器，以避免雷电波对电子
设备造成损坏。
防雷宣传教育
加强防雷宣传教育，提高居民对 雷电灾害的认知和自我保护意识
。
05 雷电灾害应急立由相关部门和专家组成的应急指挥部，负责 统筹协调和指挥应急工作。
制定应急预案
根据雷电灾害的特点和可能造成的危害，制定相 应的应急预案，明确应对措施和责任分工。
直击雷
带电云层与地面物体直接 放电，产生强烈的电磁脉 冲和热能。
感应雷
带电云层在接近地面时， 使地面导体产生静电感应 ，进而产生高电位，形成 电磁脉冲。
球形雷
闪电击中地面后，电弧在 空气中上升形成球形雷。
雷电的分类
普通雷电
最常见的雷电类型，放电电流较 小，持续时间较短。
闪电
一种特殊的雷电现象，放电电流 极大，持续时间极短，但破坏力 极大。
03 雷电预警系统
雷电预警系统的原理
雷电预警系统通过监测大气电场 的变化，预测雷电活动的发生。
大气电场监测是雷电预警系统的 核心，通过测量大气电场的变化 ，可以判断雷暴的发展趋势和雷
电活动的情况。
雷电预警系统通常采用多普勒雷 达、电场仪等设备进行监测，能 够提供较为准确的雷电预警信息
(精品文档)防雷与防静电PPT演示文档
防雷装置、防静电装置、异同点及检测
概念介绍
1.防雷装置 一套完整的防雷装置包括接闪器、引下线和接地装置。 其保护原理是利用在空中高于其被保护对象的有利地位， 把雷电引向自身，承受雷击，把雷电流泄入大地，从而保 证人身和设备及建筑物免遭雷电危害的一种安全措施。 2.防静电装置 一套完整的防静电装置包括引下线和接地装置。其保护 原理是将固体、液体、气体等流动过滤、喷射、混合、冲 洗、加注、晃动、摩擦而产生的静电泄入大地，从而保证 人身和设备免遭静电危害的一种安全措施。
.
2
防静电技术
几千到几万伏
几百到几千伏
器件
.
人 体 静 电 电 压
2
防静电技术
静电的危害
工艺过程中产生的静电可能引起爆炸和火 灾，也可能给人以电击，还可能妨碍生产。其 中，爆炸或火灾是最大的危害和危险。
.
2
防静电技术
爆炸和火灾
静电能量虽然不大，但电压高则易放电出现电火花， 该火花在有爆炸性气体、爆炸性粉尘或可燃性物质 且浓度达到爆炸或燃烧极限时，可能发生爆炸和火 灾。 静电在一定条件下引起爆炸和火灾，其充分和必要 条件是： 周围空间必须有可燃性物质存在； 具有产生和积累静电的条件，包括物体本身和周 围环境有产生和积累静电的条件； 静电积累到足够高的电压后，发生局部放电，产 生静电火花； 静电火花能量大于或等于可燃物的最小点火能量。
缘体上的静电。接地电阻可不大于100欧姆 2.泄露法 用增湿措施和抗静电添加剂，促使静电电荷 从绝缘体上自行消散泄露也是消除静电危害 的方法。
.
①增湿法
②加抗静电添加剂 ③采用导电材料或低绝缘材料 3.中和法 可用来消除绝缘体上的静电
4.工艺控制法
雷电的危害

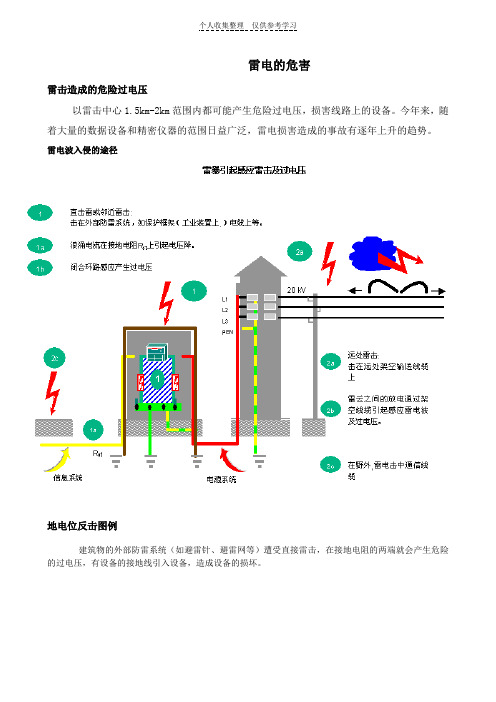

雷电的危害雷击造成的危险过电压以雷击中心1.5km-2km范围内都可能产生危险过电压，损害线路上的设备。
今年来，随着大量的数据设备和精密仪器的范围日益广泛，雷电损害造成的事故有逐年上升的趋势。
雷电波入侵的途径地电位反击图例建筑物的外部防雷系统（如避雷针、避雷网等）遭受直接雷击，在接地电阻的两端就会产生危险的过电压，有设备的接地线引入设备，造成设备的损坏。
外部避雷和内部避雷避雷针（或避雷带、避雷网）、引下线和接地系统构成外部防雷系统，主要是为了保护建筑物免受雷击引起火灾事故及人身安全事故，而内部防雷系统则是防止雷电和其他形式的过电压侵入设备中造成损坏，这是外部防雷系统无法保证的，为了实现内部避雷，需要进出各保护区的电缆、金属管道等都要连接避雷及过压保护器，并进行等电位连接。
如何防止雷电和其他浪涌电压的袭击保护区的概念一个欲保护的区域，从EMC（电磁兼容）的观点来看，由外到内可分为几级保护区，最外层是0级，是直接雷击区域，危险性最高，越望里，则危险程度越低，过压主要是沿线串入的，保护区的界面通过外部防雷系统、钢筋混泥土及金属管道等构成的屏蔽层而形成，电气通道以及金属管道等则经过这些界面。
从0级保护区到最内层保护区，必须实行分级保护，对于电源系统，分为I、II、III、IV极，从而将过电压降到设备能承受的水平，对于信息系统，则分为粗保护和精细保护，粗保护量级根据所属保护区的级别，而精细保护则要根据电子设备的敏感度来进行选择，从理论上讲，雷电流约有50%是直接流入大地，还有50%将平均流入各电气管道（如电源线、信号线和金属管道等）。
防雷系统综合应用雷电的危害雷电以其高电压，大电流对财物、人员造成巨大伤害，其实质是雷击产生瞬态高压浪涌。
浪涌通过电网或感应进入电源线或数据信号线，对设备讯号产生破坏。
一个强烈的雷击可能会对用户的设备立即造成灾害性后果，除直接的设备破坏、人身伤亡损失外（如移动基站被破坏），有些会产生间接的损失，如果银行服务停顿，交通指挥混乱。
雷电灾害与预防PPT
身体伤害
雷电可引起皮肤烧伤、骨 折等身体伤害。
对建筑的危害
结构损坏
雷电的高热和强电流可导致建筑 材料熔化或烧焦，造成结构损坏
。
电气火灾风险
雷电可能导致建筑内的电线短路， 引发电气火灾。
设备损坏
雷电的强电磁脉冲可能损坏建筑内 的电子设备。
对电子设备的危害
直接损坏
雷电的高电压和强电流可 直接摧毁电子设备。
增强公众的防雷意识
防雷设施的重要性
让公众了解防雷设施的作用和必要性，如避雷针 、避雷带、避雷网等。
防雷注意事项
告知公众在雷电天气时应避免的行为和注意事项 ，如不接触金属物体、不使用电器等。
紧急处理措施
让公众了解在遭遇雷电灾害时的紧急处理措施， 如切断电源、拨打紧急电话等。
宣传教育的方式和途径
媒体宣传
电磁脉冲干扰
雷电产生的电磁脉冲可干 扰电子设备的正常运行， 导致数据丢失或设备故障 。
间接影响
雷电可能导致电网电压波 动，影响电子设备的正常 运行。
对其他设施的危害
交通运输设施
雷电可能导致交通设施如飞机、 铁路、公路等发生故障或事故。
通信设施
雷电可干扰或破坏通信设施，导 致通讯中断。
水利设施
雷电可能导致水库、水坝等水利 设施受损，影响防洪和灌溉功能
雷电灾害影响
雷电灾害具有极大的破坏性，可以对建筑物、电子设备和人员造成严重损害。直击雷和侧击雷可以引 起火灾、爆炸和人员伤亡；雷电感应和雷击电磁脉冲可以导致电子设备损坏、通讯中断和数据丢失等 。
雷电灾害的分布和频率
雷电灾害分布
全球范围内，雷电灾害分布广泛，主要集中在热带和亚热带地区。在我国，南 方地区雷电活动频繁，而北方地区相对较少。
雷电的危害与防护
• 【任务介绍】 • 石化企业在生产过程中，常常使用和储存大量的易燃易爆
物品，而且生产区内林立着许多高大的化工装置，可能有 爆炸性混合气体存在，只要遇到雷击就会发生燃烧爆炸。 雷击时，产生的强烈的热效应、机械效应，对化工生产装 置及罐区内储存的易燃易爆物品均会产生巨大的破坏作用， 给石化生产装置造成致命的破坏。极易造成易燃易爆物品 的燃烧和爆炸。 • 知识目标：了解雷电的特征及其危害：掌握雷电防护的主 要内容。 • 能力目标：能针对具体设施或装置制定正确的防雷电措施。
项目四 防止现场触电伤害 -----雷电的危害与防护
二、雷电的危害性 • 雷电具有很大的破坏性，雷击放电所出现的各种物理现象
和危害如下： • 1、电效应 • 2、热效应 • 3、机械效应 • 4、静电感应 • 5、电磁感应 • 6、雷电侵入波 • 7、防雷装置上的高电压对建筑物的反击作用 • 8、雷电对人的危害
范》、GB50074-2002《石油库设计规范》 国家标准 • 2、掌握雷电防护的基本措施 • 3、根据典型案例做出分析 • 4、会有效防雷
项目四 防止现场触电伤害 -----雷电的危害与防护
三、防雷技术要点 • 根据不同保护对象，对直击雷、雷电感应、雷电
侵入波均应采取适当的安全措施。 1、直击雷保护措施 • （1）避雷针 • 避雷针用来保护工业与民用高层建筑以及发电厂、
项目四 防止现场触电伤害 -----雷电的危害与防护
• 【任务实施】 • 一、训练内容 • 人体防雷和石化装置防雷 • 二、教学准备/工具/仪器 • 多媒体教学（辅助视频） • 图片展示 • 典型案例
项目四 防止现场触电伤害 -----雷电的危害与防护
• 三、操作规范及要求 • 1、GB 50057-2001《建筑物防雷设计规
雷电的危害与防范
雷电的危害与防范 一 概述 现代化的城市一座座高楼如雨后春笋般拔地而起 造成雷电击穿空气的距离缩短 因为雷击的概率与建筑的高度成正比 所以雷击概率加大 同时 由于全球气候变暖 城市热岛现象增多 使城市的大气环流形势出现了新特点 夏季雷暴期延长 而更重要的是 随着科技的进步 微电设备被广泛应用 城市通信电源大幅增多 城市电磁场发生变化 特别是微电子产品普遍绝缘强度低 过电压耐受力差 容易遭受雷电侵袭 其中电脑网络 通讯指挥系统和公用天线都是重灾区 从某种意义上说 科技越发达 雷击对人们的威胁就越大 虽然在绝大多数情况下 电子设备使用者在硬件方面的损失 可以从其保险公司得到补偿 然而软件方面的损失 以及设备停机所造成的巨大财政负担都常常没有任何保障 特别是电子信息技术设备的普及和应用 其中借助计算机系统进行信息处理 数据处理 自动化控制 网络通讯等
随着技术的进步这类电子产品中是采用大规模及超大规模的电子集成电路技术 电路集成越高 内部的线间距离就越小 则元器件的耐压程度也就越低 受到过电压冲击后即损坏 更经不起雷电的强烈冲击 同时电气系统的开关操作和静电放电所产生的瞬 态浪涌也对电子设备造成了极大的危害 另 一方面 各系统的网络化程度越来越高 如通讯系统 视频监控系统 工业自动化控制系统 计算机网络系统等 它们的传输线路 特别是在室外的长距离传输线以及电力电源的输送线路等,在遭受雷击产生过电压时 将经过这些传输线路进入设备并将其击毁(图一)
二 雷电和电涌危害 直接对设备和人身安全构成危害的雷电基本可分成直击雷 感应雷和电压浪涌三种. 1 直击雷 在雷暴活动区域内 雷云直接通过人体 建筑物或设备等对地放电所产生的电击现象称之为直接雷击 此时雷电的主要破坏力在于电流特性而不在于放电产生的高电位 雷电击中人体 建筑物或设备时 强大的雷电流转变成热能 雷击放电的电量大约为25-100C 据此估算 雷击点的发热量大约500-2000J该能量可以熔化50-200mm 的钢材 因此雷电流的高温热效应将灼伤人体, 引起建筑物燃烧,使设备部件熔化 在雷电流流过的通道上 物体水分受热汽化而剧烈膨胀 产生强大的冲击性机械力.该机械力可以达到5000-6000N 因而可使人体组织 建筑物结构 设备部件等断裂破坏, 从而导致人员伤亡 建筑物破坏以及设备毁坏等 雷电流在闪击中直接进入金属管道或导线时 它们沿着金属管道或导线传送到很远的地方,除了沿管道或导线产生电或热效应 破坏其机械和电气连接之外 当它侵入与此相连的金属设施或用电设备时 还会对金属设备或用电设备的机械结构和电气结构产生破坏作用 并危及有关操作和使用人员的安全 雷电流从导线传送到用电设备 如电气或电子设备时 将出现一个强大的雷电冲击波及反射分量 反射分量的幅值尽管没有冲击波大 但其破坏力也大大超过半导体或集成电路等微电子器件的负荷能力 尤其是它与冲击波叠加 形成驻波的情况下 便形成一种强大的破坏力
浅析雷电危害及建筑物的防雷措施
浅析雷电危害及建筑物的防雷措施雷电在人类社会中是一种非常常见的自然现象，雷电也是一种非常危险的自然现象。
雷电能对人类、家禽、家畜、农作物、建筑物等造成一定的危害。
而建筑物的防雷措施也显得尤为重要，下面我们对雷电危害及建筑物的防雷措施做一下浅析。
一、雷电的危害1、对人类的危害雷电伴随着强烈的电磁场和高温，这种情况下人的神经系统、血液循环系统受到极大冲击，人会感受到头晕、恶心、呕吐等一系列的症状，而在严重的情况下，雷电还会导致人的死亡。
2、对家禽、家畜的危害在雷电天气下，动物会感到很不舒服，有的甚至会出现自发性的奔跑和躲避的行为，这是由于动物的生理系统受到了极度的刺激。
同时，雷电也会对动物的神经系统、循环系统等造成不同程度的危害。
3、对农作物的危害雷电在农业生产中也是一种很难避免的灾害情况。
在雷电天气下，农作物的生长会受到很大的影响，如导致氨基酸和蛋白质的流失、叶面灼伤等。
4、对建筑物的危害雷电对建筑物的危害主要表现在以下几个方面：（1）直接打击造成损坏雷电在击中建筑物时会造成巨大的损坏，如墙体爆开、瓦片掉落、钢筋烧断等。
（2）电流侵入导致火灾由于雷电过大的电流，易造成火灾，如引线导体、接地线、管道及设备等都可能被雷电击中而燃烧起来。
（3）电压差引起设备损耗雷电会对低压电设备、电器及电缆等造成永久性损伤，甚至使其不能正常工作，从而导致电路故障。
二、建筑物的防雷措施为了避免雷电对建筑物造成不可逆转的危害，我们需要在建筑物的设计与建造过程中结合防雷措施进行。
目前，建筑物防雷措施大致包含以下五种类型：1、金属避雷带金属避雷带是指在建筑物高处、墙壁及屋顶等搭建避雷设施，如拉锁式接地带、棒形接地带、空芯电缆、覆铝波形板等，采用这些设施可以形成一个可靠的防雷系统，能将电荷带到地下或周边空气中，从而避免电荷积累，减少雷击的可能性。
2、接地系统接地系统也是一种常见的防雷措施，其作用是将雷击过程中形成的电荷量释放到地面或大气中。
