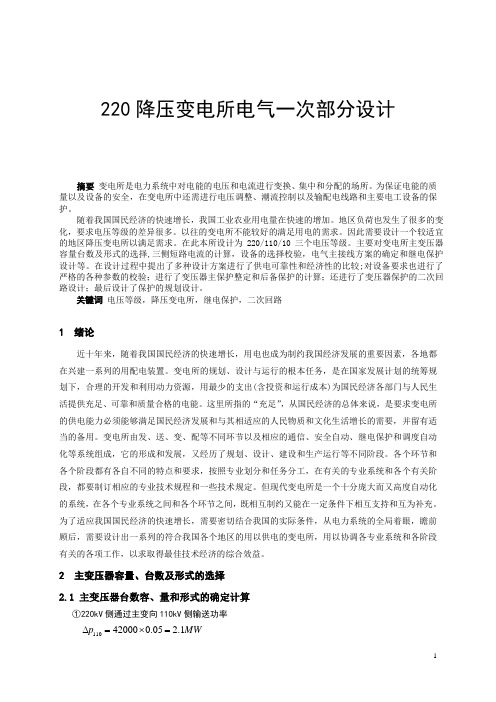

220降压变电所电气一次部分设计摘要变电所是电力系统中对电能的电压和电流进行变换、集中和分配的场所。
为保证电能的质量以及设备的安全,在变电所中还需进行电压调整、潮流控制以及输配电线路和主要电工设备的保护。
随着我国国民经济的快速增长,我国工业农业用电量在快速的增加。
地区负荷也发生了很多的变化,要求电压等级的差异很多。
以往的变电所不能较好的满足用电的需求。
因此需要设计一个较适宜的地区降压变电所以满足需求。
在此本所设计为220/110/10三个电压等级。
主要对变电所主变压器容量台数及形式的选择,三侧短路电流的计算,设备的选择校验,电气主接线方案的确定和继电保护设计等。
在设计过程中提出了多种设计方案进行了供电可靠性和经济性的比较;对设备要求也进行了严格的各种参数的校验;进行了变压器主保护整定和后备保护的计算;还进行了变压器保护的二次回路设计;最后设计了保护的规划设计。
关键词电压等级,降压变电所,继电保护,二次回路1 绪论近十年来,随着我国国民经济的快速增长,用电也成为制约我国经济发展的重要因素,各地都在兴建一系列的用配电装置。
变电所的规划、设计与运行的根本任务,是在国家发展计划的统筹规划下,合理的开发和利用动力资源,用最少的支出(含投资和运行成本)为国民经济各部门与人民生活提供充足、可靠和质量合格的电能。
这里所指的“充足”,从国民经济的总体来说,是要求变电所的供电能力必须能够满足国民经济发展和与其相适应的人民物质和文化生活增长的需要,并留有适当的备用。
变电所由发、送、变、配等不同环节以及相应的通信、安全自动、继电保护和调度自动化等系统组成,它的形成和发展,又经历了规划、设计、建设和生产运行等不同阶段。
各个环节和各个阶段都有各自不同的特点和要求,按照专业划分和任务分工,在有关的专业系统和各个有关阶段,都要制订相应的专业技术规程和一些技术规定。
但现代变电所是一个十分庞大而又高度自动化的系统,在各个专业系统之间和各个环节之间,既相互制约又能在一定条件下相互支持和互为补充。
电力系统课程设计-220kV区域变电所电气部分设计
目录第一部分设计说明前言 (1)第一章电气主接线选择 (2)第一节概述 (2)第二节主接线的接线方式选择 (3)第二章主变压器容量、台数及形式的选择 (4)第一节概述 (4)第二节主变压器台数的选择 (4)第三节主变压器容量的选择 (5)第四节主变压器型式的选择 (5)第三章短路电流计算 (7)第一节概述 (7)第二节短路计算的目的及假设 (7)第四章电气设备的选择 (8)第一节概述 (8)第二节断路器的选择 (10)第三节隔离开关的选择 (10)第四节高压熔断器的选择 (11)第五节互感器的选择 (11)第六节母线的选择 (14)第七节支持绝缘子及穿墙套管的选择 (15)第八节限流电抗器的选择 (16)第五章电气总平面布置及配电装置的选择 (17)第一节概述 (17)第二节高压配电装置的选择 (17)第六章继电保护配置规划 (20)第七章防雷设计规划 (21)第一节概述 (21)第二节防雷保护的设计 (21)第三节主变中性点放电间隙保护 (22)第二部分设计计算第八章主接线比较选择 (22)方案一 (23)方案二 (23)方案三 (23)第九章主变容量的确定计算 (24)第十章短路计算 (26)第十一章电气设备选择计算 (30)第一节断路器选择计算 (30)第二节隔离开关选择计算 (32)第三节110kV、35kV主母线及主变低压侧母线桥导体选择计算 (35)第四节 10kV最大一回负荷出线电缆 (37)第五节支持绝缘子及穿墙套管的选择 (38)第六节限流电抗器 (39)第七节 10kv出线电流互感器选择计算 (40)第八节 10KV电压互感器选择 (40)第十二章继电保护规划设计 (41)第一节变电所主变保护的配置 (41)第二节 110KV、35KV、10KV线路保护部分 .............................................................. 错误!未定义书签。
220kV变电站设计
引言发电厂及电力系统的毕业设计是培养学生综合运用所学理论知识,独立分析和解决工程实际问题的初步能力的一个重要环节。
本设计是根据毕业设计的要求,针对220/60KV降压变电所毕业设计论文。
本次设计主要是一次变电所电器部分的设计,并做出阐述和说明。
论文包括选择变电所的主变压器的容量、台数和形式,选择待设计变电所所含有的各种电气设备及其各项参数,并且通过计算,详细的校验了公众不同设备的热稳定和动稳定,并对其选择进行了详尽的说明。
同时经过变压器的选择和变电所所带负荷情况,确定本变电所电气主接线方案和高压配电装置及其布置方式,同时根据变电所的电压等级及其在电力网中的重要地位进行继电保护和自动装置的规划设计,最后通过对主接线形式的确定及所选设备的型号绘制变电所的断面图、平面图、和继电保护原理图,同时根据所绘制的变电所平面图计算变电所屋外高压配电装置的防雷保护,并绘制屋外高压配电装置的防雷保护图。
第一篇毕业设计说明书1 变电所设计原始资料1.1 设计的原始资料及依据(1) 待设计变电所建成后主要向工业用户供电,电源进线为220KV两回进线,电压等级为220/60KV。
(2) 变电所地区年平均温度14℃,最高温度36℃,最低温度-20℃。
(3) 周围空气无污染。
(4) 出线走廊宽阔,地势平坦,交通方便。
(5) 变电所60KV负荷表:(重要负荷占总负荷的80%,负荷同时率为0.7,线损率5%,Tmax=5600小时)表1.1 变电所60kV负荷表序号负荷名称最大负荷(KW)功率因数出线方式出线回路数附注近期远期1 建成机械厂18000 25000 0.95 架空2 有重要负荷2 化肥厂8000 10000 0.95 架空 2 有重要负荷3 重型机械厂10000 13000 0.95 架空 2 有重要负荷4 拖拉机厂15000 20000 0.95 架空 2 有重要负荷5 冶炼厂10000 15000 0.95 架空 2 有重要负荷6 炼钢厂12000 18000 0.95 架空 2 有重要负荷(6)电力系统接线方式如图所示:图1.1 电力系统接线方式图系统中所有的发电机均为汽轮发电机,送电线路均为架空线,单位长度正序电抗为0.4欧姆/公里2 主变压器的选择变压器是一种静止的电气设备,他利用电磁感应原理,把一种电压等级的交流电能转换成频率相同的另一种电压等级的交流电能。
220kV变电站设计
引言发电厂及电力系统的毕业设计是培养学生综合运用所学理论知识,独立分析和解决工程实际问题的初步能力的一个重要环节。
本设计是根据毕业设计的要求,针对220/60KV降压变电所毕业设计论文。
本次设计主要是一次变电所电器部分的设计,并做出阐述和说明。
论文包括选择变电所的主变压器的容量、台数和形式,选择待设计变电所所含有的各种电气设备及其各项参数,并且通过计算,详细的校验了公众不同设备的热稳定和动稳定,并对其选择进行了详尽的说明。
同时经过变压器的选择和变电所所带负荷情况,确定本变电所电气主接线方案和高压配电装置及其布置方式,同时根据变电所的电压等级及其在电力网中的重要地位进行继电保护和自动装置的规划设计,最后通过对主接线形式的确定及所选设备的型号绘制变电所的断面图、平面图、和继电保护原理图,同时根据所绘制的变电所平面图计算变电所屋外高压配电装置的防雷保护,并绘制屋外高压配电装置的防雷保护图。
第一篇毕业设计说明书1 变电所设计原始资料1.1 设计的原始资料及依据(1) 待设计变电所建成后主要向工业用户供电,电源进线为220KV两回进线,电压等级为220/60KV。
(2) 变电所地区年平均温度14℃,最高温度36℃,最低温度-20℃。
(3) 周围空气无污染。
(4) 出线走廊宽阔,地势平坦,交通方便。
(5) 变电所60KV负荷表:(重要负荷占总负荷的80%,负荷同时率为0.7,线损率5%,Tmax=5600小时)表1.1 变电所60kV负荷表序号负荷名称最大负荷(KW)功率因数出线方式出线回路数附注近期远期1 建成机械厂18000 25000 0.95 架空2 有重要负荷2 化肥厂8000 10000 0.95 架空 2 有重要负荷3 重型机械厂10000 13000 0.95 架空 2 有重要负荷4 拖拉机厂15000 20000 0.95 架空 2 有重要负荷5 冶炼厂10000 15000 0.95 架空 2 有重要负荷6 炼钢厂12000 18000 0.95 架空 2 有重要负荷(6)电力系统接线方式如图所示:图1.1 电力系统接线方式图系统中所有的发电机均为汽轮发电机,送电线路均为架空线,单位长度正序电抗为0.4欧姆/公里2 主变压器的选择变压器是一种静止的电气设备,他利用电磁感应原理,把一种电压等级的交流电能转换成频率相同的另一种电压等级的交流电能。
220kv_110kv__10kv变电站电气设计
220kV变电站主设计和调压方式分析目录第一部分设计说明前言 (1)第一章电气主接线选择 (2)第一节概述 (2)第二节主接线的接线方式选择 (3)第二章主变压器容量、台数及形式的选择 (4)第一节概述 (4)第二节主变压器台数的选择 (4)第三节主变压器容量的选择 (5)第四节主变压器型式的选择 (5)第三章短路电流计算 (7)第一节概述 (7)第二节短路计算的目的及假设 (7)第四章电气设备的选择 (8)第一节概述 (8)第二节断路器的选择 (10)第三节隔离开关的选择 (10)第四节高压熔断器的选择 (11)第五节互感器的选择 (11)第六节母线的选择 (14)第七节支持绝缘子及穿墙套管的选择 (15)第八节限流电抗器的选择 (16)第五章电气总平面布置及配电装置的选择 (17)第一节概述 (17)第二节高压配电装置的选择 (18)第六章继电保护配置规划 (20)第七章防雷设计规划 (21)第一节概述 (21)第二节防雷保护的设计 (21)第三节主变中性点放电间隙保护 (22)第二部分设计计算第八章主接线比较选择 (22)方案一 (23)方案二 (23)方案三 (23)第九章主变容量的确定计算 (24)第十章短路计算 (26)第十一章电气设备选择计算 (30)第一节断路器选择计算 (30)第二节隔离开关选择计算 (32)第三节220kV、110kV主母线及主变低压侧母线桥导体选择计算 (35)第四节 10kV最大一回负荷出线电缆 (37)第五节支持绝缘子及穿墙套管的选择 (38)第六节限流电抗器 (39)第七节 10kv出线电流互感器选择计算 (40)第八节 10KV电压互感器选择 (40)第十二章继电保护规划设计 (41)第一节变电所主变保护的配置 (41)第二节 220KV、110KV、10KV线路保护部分 (41)第十三章避雷器参数计算与选择 (42)第十四章参考资料 (43)前言本设计为华南理工大学2003级电气工程及自动化专业的电力系统课程设计,设计题目为:220kV 区域变电所电气部分设计。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1 课 程 设 计 用 纸 教师批阅 摘要 本次设计是对某110kv变电所进行电气一次部分设计。主要完成了主变压器的选择、110kv、35kv和10kv线路与主接线的选择。同时,进行了短路电流的计算。根据计算结果和设备的选择原则,分别对断路器、隔离开关、导线、电流互感器、电压互感器和避雷器进行了选择,并完成了变电所主接线图的绘制。 关键词:主接线 短路计算 设备选择
Abstract This design is one of a 110kv substations for the electrical part of the design. Completion of the main transformer primary choice, 110kv, 35kv and 10kv line and the main terminal of choice. Also carried out short-circuit current calculations. According to calculations and equipment selection principles, respectively, circuit breakers, isolating switches, conductors, current transformers, voltage transformers and surge arresters were selected, and completed the wiring mapping the primary substation. 2
课 程 设 计 用 纸 教师批阅 Key woords:Main wiring Short circuit calculation
Equipment selection
第一章 原始资料分析 1.1 目的与意义 变电站电气一次部分直接关系到变电站投资的大小、运行的灵活性、经济性及供电的可靠性,变电站电气一次部分设计是变电站设计最主要的设计工作之一。同时,变电站电气一次部分设计综合了电气工程专业众多的专业课基础课。因此,变电站电气一次部分设计可以锻炼学生综合运用所学知识提出问题、解决问题的能力。 变电站电气一次部分设计的目的在于使学生通过此次毕业设计,在如下几个方面得到充分训练。 (1) 结合毕业设计任务,加深对所学知识内在联系的理解,并能灵活地加以综合运用。 (2 )根据所学知识及毕业设计任务,学会提出问题、解决问题,最终将所学知识转化为能力。 (3) 通过毕业设计实践,熟悉工程设计的全过程,掌握工程设计的思想、方法、手段,树立必要的工程概念,培养一丝不苟的求实态度。 (4) 掌握资料收集、工程计算、工程技术图纸的绘制标准及绘制方法、设计报告的撰写 3
课 程 设 计 用 纸 教师批阅
1.2 原始资料 1.2.1 拟建变电所联网情况如下图1所示 S1 S
2
S3
X s1 =0.32X s2 =0.34
X s3 =0.351500MAV
2000MAV1800MAV
110kV10kV220kV220kV
220kVLGJQ-400 130km
LGJQ
-4
00
175km
LGJQ
-
400 185km
拟建变电所备用LGJQ-400 165km
图1变电所与系统联网图 1.2.2 地区环境条件 海拔700米,年最高气温:45℃;年最低气温:-5℃;年平均气温:28℃;年雷暴日小于30天;污秽程度轻级 1.2.3 负荷资料 (1)220kV线路5回,预留1回备用,最大负荷利用时间为5200h。 (2)110kV线路10回,另外备用2回,最大负荷利用时间为5500h。具体情况如下表1所示 表1 110kV线路负荷情况 名 称 最大负荷(MW) 功率因数 回路数 线路(架空) 石化厂 52 0.89 2 60 km 炼油厂 40 0.89 2 40 km 4
课 程 设 计 用 纸 教师批阅 甲县变 20 0.89 1 65 km 乙县变 22 0.91 1 80 km 丙县变 23 0.85 1 80 km 丁县变 22 0.85 1 85 km 水泵厂 35 0.89 2 60km 上述各负荷间的同时系数为0.85。
(3)10kV线路共16回线路,另外2回备用,最大负荷利用时间为5600h,负荷具体情况如下表2所示 表2 10kV线路负荷情况 名 称 最大负荷(MW) 功率因数 回路数 线路(架空) 氮肥厂 5.2 0.85 1 5km 机械厂 2.5 0.85 1 6km 纺织厂 2.3 0.85 1 8km 化工厂 3.5 0.85 1 6km 造纸厂 3.0 0.85 1 4km 水 厂 6.4 0.89 2 7km 建材厂 3.2 0.91 1 6km A 变 6.5 0.89 2 8km B 变 6.2 0.91 2 4km C 变 5.5 0.91 2 8km 上述各负荷同时系数为0.8。
(4) 110kV负荷与10负荷的同时系数为0.85。 (5)所用电负荷统计如下表3所示 表3 所用电负荷统计 名 称 容量(kW) 功率因数 台 数 备 注 5
课 程 设 计 用 纸 教师批阅 主变风扇 0.20 0.75 60 连续经常 主充电机 40 0.89 1 连续不经常 浮充电机 15 0.86 1 连续 经常 蓄电池进风 1.4 0.88 1 连续不经常 蓄电池排风 1.7 0.88 1 连续不经常 锅炉房水泵 1.7 0.89 2 连续经常 空 压 机 24 0.85 1 短时经常
载 波 室 1.7 0.75 1 连续经常 续表3 (6)保护:各电器主保护动作时间为0s,后备保护动作时间为4秒。
1.2.4 课题任务要求: 根据所学的知识、参考文献和给定的课题内容(原始资料)对220kV降压变电所的电气一次部分进行设计。 具体为: 1.确定电气主接线(进行3~4种方案比较论证) 2.确定变电所主变压器的台数和容量 3.确定所用电接线(进行2~3种方案比较论证) 4.确定所用变压器的台数和容量 5.确定各电压级配电置
220kV配电装置电源 25 1 1 短时不经常 110kV配电装置电源 20 1 1 短时不经常 220kV断路器冬天加热 1.5 1 1 连 续 110kV断路器冬天加热 1 1 1 连 续 室外配电装置照明 20 1 连 续 室 内 照 明 25 1 连 续 6
课 程 设 计 用 纸 教师批阅 6.确定各电压级各主要的电气设备 7.确定电压互感器和电流互感器的配置 8.按时独立完成设计任务书规定的内容,对设计中所出现的问题进行综合分析并加以解决; 9.按设计要求撰写课程设计论文报告书,文字通顺,排版合理,图纸符合国家规范。
第二章 设计说明书 2.1 电气主接线 2.1.1 电气主接线的意义和要求 电气主接线是发电厂、变电所电气设计的重要部分,也是构成电力系统的重要环节。主接线的确定对电力系统整体及发电厂、变电所本身运行的可靠性、灵活性和经济性密切相关,并且对电气设备选择、配电装置布置、继电保护和控制方式的拟定有较大影响。因此,必须处理好各方面的关系,全面分析有关影响因素,通过技术经济比较,合理确定主接线方案,决定于电压等级和出线回路数。 电气主接线是由高压电气设备连成的接收和分配电能的电路,是发电厂和变电所最重要的组成部分之一,对安全可靠供电至关重要。因此设计的主接线必须满足如下要求: (1) 满足对用户供电必要的可靠性和电能质量的要求; (2) 接线简单、清晰,操作简便; (3) 必要的运行灵活性和检修方便; 7
课 程 设 计 用 纸 教师批阅 (4) 投资少,运行费用低; (5) 具有扩建的可能性。 2.1.2 220KV部分的接线方式选择 220kv部分的接线方式,拟选择如下一些接线方式: (1) 双母线(如图2.1):双母线接线有2组母线,并且可以互为备用。它的特点是:供电可靠,调度灵活,扩建方便,能广泛用于出线带电抗器6-10KV配电装置;35-60KV出线数超过8回,或连接电源较大、负荷较大时;110KV-220KV出线为4回及以上时。
图2.1 双母线接线方式 (2)双母线分段(如图2.2):用于缩小母线故障的停电范围,分段短路器将母线分为WI段和WII段,每段工作母线用各自的母线断路器与备用母线相连,电源和出线回路均匀的分布在两段工作母线上。优点是可靠性比双母线接线更高,并且具有很高的灵活性。
