铝基板工艺及制作流程
单面铝基板临时制造工艺
单面铝基板临时制造工艺经工艺部对单面铝基板多次跟踪和试验，现已能做出合格的单面铝基板其流程和参数如下：1.开料：从铜面开始剪，铝基面的保护膜不可撕。
2.一次钻孔：铜面向上，第2象限，钻孔参数同FR-4。
3.外光成像：3.1磨板：磨板时只磨铜面。
3.2贴膜：磨板后急时贴膜，不要停留太长时间。
3.3爆光：使用负片底片。
3.4检查：铝面保护膜不允许有破损，如有需用单面透明胶贴。
工艺边3.2mm孔需双面掩膜。
4.蚀刻：最好一次性蚀刻干净，如有蚀刻不净不可修刮铜面，以防绝缘层破损，保证铝面保护膜完好。
5.阻焊：5.1磨板：磨板时只磨铜面，保证铝面保护膜完好。
5.2预烘：单面预烘72℃55min。
5.3爆光：曝光能量10级以上（21级光尺）。
5.4显影：按黑面正常显影速度，要防止过显。
5.5固化：110℃30min、150℃60min。
6.字符：按正常参数印刷。
7.二次钻孔：铜面向上，第二象限，钻孔参数与FR-4一样。
8.铝钝化：撕保护膜——磨板时只磨铝面——直接上挂具（或经过铝表面处理后上挂具）——碱液浸蚀（3﹪～5﹪NaOH，温度40～50℃，时间1～3min）——水洗（DI水）——光亮处理（10﹪～20﹪H2SO4或5％HNO3）——水洗（DI水）——水洗（DI水）——下槽电解——出槽——水洗（DI水）——水洗（DI水）——封孔（DI水在95～100℃下浸泡20～30min）——烘干。
注：1.经氧化后的挂具用5％NaOH液温40℃～50℃下浸泡10～20S。
2.浸泡后挂具用5％H2SO4中和除去残余碱液。
3.工艺配方：H2SO4：10%～13％温度13℃～26℃时间：30～60min（根据氧化膜厚度而定）阳极电流密度0.8～2.5A/d㎡直流电压：12V～24V9.余下按流程卡上的正常步骤流转.。
铝基板的制作流程及各工序注意事项
铝基板的制作流程及各工序注意事项摘要:家用照明由卤素灯泡逐渐转变成了LED灯泡,电视机也由显像管屏幕转变成了LED液晶屏屏幕. 随着绿色科技产业兴起，节能减排，LED产品成为电子行业的一大亮点，铝基板凭着优良的导热性、节能性成为金属基板的首选，而铝基板制作工艺也日趋成熟。
本文主要针对铝基板制作流程及各工序注意事项进行全面介绍，涉及深度较浅，目的是为开发铝基板的线路板同仁提供参考。
关键词:铝基板铝板铜箔胶片1.铝基板的生产工艺流程首先需要准备材料(1)铝板清洗检验(2)胶膜裁切检验(3)铜箔裁切检验，然后将准备好的材料用电动台车送进无尘室进行叠合，叠合完成后通过运料架，运到压合进行高温压合，高温压合完成后运到冷却压机进行压合，冷却压合完成后，利用卸料机进行拆板，拆板过程中进行品质检查，拆板完成后进行板边裁切，裁切完成后进行覆铝面保护膜，保护膜贴覆完成进行出货检验及物性测试，测试完成后进行包装出货。
1.各工序注意事项1.铝板参数要求及注意事项：1.1铝板厚度，检测工具:千分尺，标准要求: 依工单要求厚度±0.02mm；1.2铝板尺寸，检测工具:卷尺/钢直尺，标准要求：工单要求﹢2mm/-0mm；1.3铝板阳极膜厚度，检测工具：阳极膜测厚仪，标准要求：≥3mm；1.4铝板硬度，检测工具：韦氏硬度计，标准要求：≥5；1.5铝板发白，检测工具：D-80除锈油，标准要求：阳极氧化面喷涂除锈油不发白；1.6铝板外观，检测工具：目视，标准要求：不可有凹坑、刮伤、变形、破损、污斑、铝屑等外观不良。
2.铜箔要求及注意事项：2.1铜箔厚度，检测工具:千分尺，标准要求: 依工单要求厚度±10%；2.2铜箔表面尺寸，检测工具: 卷尺/钢直尺，标准要求: 工单要求﹢2mm/-0mm；2.3铜箔表面外观，检测工具:目视，标准要求: 不可有针孔、杂物、氧化点、油污、划伤、破裂及皱折等；3.胶片参数要求及注意事项：铜箔厚度检测工具:千分尺，标准要求: 依工单要求厚度±5um;不可有胶线、胶点、异物、沟痕、折伤、破损、凸点、白斑等不良现象。
414铝基板教程
414铝基板教程
414铝基板教程
1. 介绍
•什么是414铝基板
•优点和特点
2. 准备材料
•铝基板
•电路设计图
•丙酮或酒精
•铜箔
•高温胶带
•矽胶或尼龙柔板
•铜箔粘贴盘
3. 制作步骤
准备工作
•清洁铝基板
•准备电路设计图和铜箔
将铜箔粘贴到铝基板上
•使用丙酮或酒精清洁铝基板表面
•使用高温胶带将铜箔固定在铝基板上通过光刻法去除铜箔
•将电路设计图印刷到矽胶或尼龙柔板上•将设计图与铜箔层对准
•使用紫外线照射仪曝光
•使用腐蚀剂去除未被曝光的铜箔部分清洁和钻孔
•清洗铝基板以去除腐蚀剂
•使用钻孔机钻孔
完成工作
•清洗铝基板以去除腐蚀剂和铜箔残留物•检查电路的完整性和准确性
4. 注意事项
•注意安全，避免化学品接触皮肤和眼睛
•操作时要小心避免损坏铝基板
•注意光刻法的操作规范，确保曝光的准确性
以上是414铝基板的制作教程，希望对您有所帮助！
5. 扩展应用
热管理领域
•在热管理领域中，414铝基板常用作散热材料，可以有效地散发电子设备产生的热量，提高电子设备的稳定性和寿命。
LED照明行业
•414铝基板在LED照明行业中也被广泛应用，可以作为LED灯珠的底座，提高照明效果和散热性能。
6. 总结
•414铝基板是一种常用的散热材料，具有优良的导热性能和稳定性。
•制作414铝基板需要准备材料和按照一定的步骤进行操作。
•注意安全和操作规范，确保制作过程的效果和质量。
希望这份414铝基板教程能够帮助到你，祝你成功制作铝基板！。
铝基板制作规范及工艺流程
6．2铝面擦花之铝基板：
6．2．1铝面轻微擦花之铝基板，按6.1铝面氧化返工方法处理。
6．2．2铝面严重擦花之铝基板，首先用2000#砂纸将擦花处刷面，然后再用4000#
砂纸轻刷一遍，再按6.2.1铝面氧化之铝基板返工方法进行处理。
※注意：用砂纸砂板时，防止喷锡面被擦花。
5．2．3铜皮朝上进行钻孔。
5．3干膜
5．3．1来料检查：磨板前须对铝基面保护膜进行检查，若有破损，必须用兰
胶贴牢后再进行前处理。
5．3．2磨板：仅对铜面进行处理。
5．3．3贴膜：铜面、铝基面均需贴膜，控制磨板与贴膜间隔时间不超过1分
钟，确保贴膜温度稳定。
5．3．4拍板：注意拍板精度。
5．3．5曝光：曝光尺：7-9格有残胶。
胶上贴几条双面胶，并用一块光铜板粘于其上，同样要压紧，然后就可以拿
到去毛刺机上进行磨板。
※注意：磨板前必须把酸洗后的水洗段放掉，铝基面朝上，只开上面磨刷，
磨后的板如果还有氧化现象，可再磨一次。
磨好的板单片取下来，摆放于磨板机烘干段上进行烘干，放置5-10min即可，
也可放于托盘内白纸上，拿至烤箱内进行烘干，100℃x5-10min。
5．9．2注意事项：
A、接板员接板时必须注意检查，对于没有磨好的拿去再磨一次，对于擦
花的可挑出用砂纸(2000#)砂平后再拿去磨板。
B、在生产不连续的情况下，须加强保养，确保输送干净，水槽清洁。
5．9．3必须经主管确认铝基面已处理好后，板才可转入下一工序。
5．10冲板
5．10．1双手持板边，注意对铝基面的保护。
顺利生产，板到各工序必须由领班或主管级以上人员操作。
铝基板制作
例如：要求加工1.0mm的孔，可先加工1.5mm的孔后塞胶，采用专用液态快固胶；固 化后钻1.0mm的孔，保证铝基板的孔与元件脚绝缘而不短路。
杯孔制作则在撕胶前钻，杯孔类似于普通PCB制作中的阶梯孔，钻透绝缘层后 钻到铝基板面，钻入铝基板面深度一般为0.1mm。
在完成相应公司内部评估的同时对相关配套的外发厂家进行评估以保证该 产品的整体制作正常。
LED铝基板
大量杯孔的铝基板
散热型铝基板
三流程介绍31单面板流程32双面板流程铝基板pcb属于特种金属基pcb的一种金属基pcb产品目前主要应用于工业电源设块等有散热要求的电子电器装置中
一、概论
二、材料介绍
三、流程介绍 3-1 单面板流程 3-2 双面板流程
四、制作难点
五、相关配套
双面板流程
一、FR4+铝基板 双面板：开料----钻孔----沉铜-----一铜-----线路（BOT面)......蚀刻 纯铝板：开料--- 钻孔----（如有插件孔，需要塞胶） 双面板+纯铝板铆合压合----钻孔-----TOP面线路-----后面与单面板基本一样
一般采用0.2的双面板加纯铝板，中间介质层0.1-0.15MM，根据双面板铜箔的 厚度来匹配介质层厚度，如铜厚，填胶多则配厚一点。 此种工艺注意事项： 1.不能把双面板的两面都蚀刻了再压合，因为双面板孔，压合时胶会流到TOP
须的一项，测试板材与成品铝基板必备耐压测试仪，标准在直流2000V3000V之间，电流3A-5A。
测试方法：在测试仪上调好以上参数，正极接铜箔，负极接铝板，如耐 压不合格，则会出现火花与击穿事件。
其它方面和玻纤品质差不多，板厚公差，板翘等等，还有一点要注意铝 面保护膜的质量。
铝基板的制作流程及规范

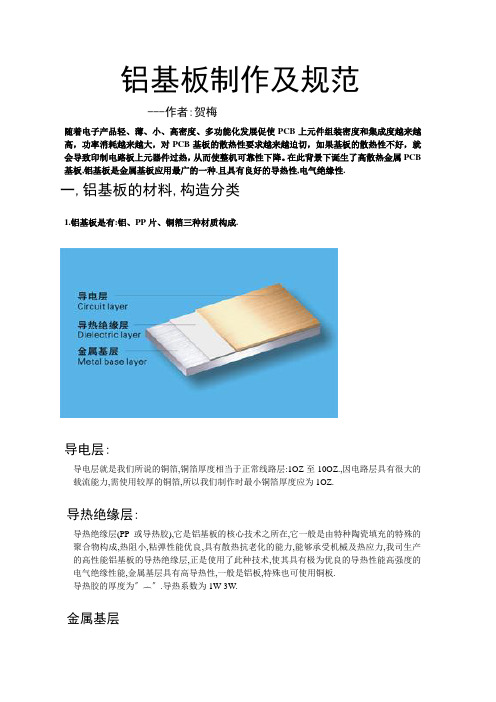

铝基板制作及规范---作者:贺梅随着电子产品轻、薄、小、高密度、多功能化发展促使PCB上元件组装密度和集成度越来越高，功率消耗越来越大，对PCB基板的散热性要求越来越迫切，如果基板的散热性不好，就会导致印制电路板上元器件过热，从而使整机可靠性下降。
在此背景下诞生了高散热金属PCB 基板,铝基板是金属基板应用最广的一种.且具有良好的导热性,电气绝缘性.一,铝基板的材料,构造分类1.铝基板是有:铝、PP片、铜箔三种材质构成.导电层:导电层就是我们所说的铜箔,铜箔厚度相当于正常线路层:1OZ至10OZ.,因电路层具有很大的载流能力,需使用较厚的铜箔,所以我们制作时最小铜箔厚度应为1OZ.导热绝缘层:导热绝缘层(PP或导热胶),它是铝基板的核心技术之所在,它一般是由特种陶瓷填充的特殊的聚合物构成,热阻小,粘弹性能优良,具有散热抗老化的能力,能够承受机械及热应力,我司生产的高性能铝基板的导热绝缘层,正是使用了此种技术,使其具有极为优良的导热性能高强度的电气绝缘性能,金属基层具有高导热性,一般是铝板,特殊也可使用铜板.导热胶的厚度为〞︷〞.导热系数为1W-3W.金属基层铝基的材质主要有铝系列的1系的1060,5系列的5052/5053和6系列的6061厚度分布有0.6mm、0.8mm、1.0mm、1.5mm、2.0mm、3.0mm厚度纤维材料:材料: 通用型铝基板绝缘层为环氧玻璃布构成(I型)高散热铝基板绝缘层为高导热的环氧或其它树脂构成(II型)高频型铝基板绝缘层为聚烯烃等树脂构成(III型)纤维:有玻纤布+无玻纤布构成:涂布压合型+压合型因韧性及硬度影响，作为铝基PCB一般在采用5系的5052/5053和6系的6061 同时，覆以冷作或热处理以强化铝质硬度，在表面起防氧化及防擦花的作用；为促进散热作用,在PP片一般会在PP树脂中添加适量陶瓷粉末.二.产品主要用于哪些区域1.汽车、摩托车的点火器,电压调节器.2.电源(大功率电源)及晶体管,电源交换器.3.电子,电脑CPU,LED灯及显示板.4.音响输出、均衡及前置放大器5.太阳能基板电池、半导体绝缘散热等等及其它三.铝基板的特点1.采用表面贴装技术2.在电路设计方案中对热扩散进行极为有效的处理,无需散热器.3.降低产品运行温度,提高产品功率密度和可靠性,延长产品使用寿命.4.缩小产品体积,降低硬件及装配成本.5.取代易碎的陶瓷基板,获得更好的机械耐久力四、铝基板的制作流程目前我司刚导入铝基板的生产,我们做过的有单面铝基板和FR4+铝基; 双面铝基暂没有生产过.1.单面铝基板的制作流程如我司生产的13859为例三钻名称: 13859A 单位：mmT1 5 NPTH T2 +/ 150 NPTH T3 +/ 150 NPTH T4 +-0 150 NPTH T5 +/ 150 NPTH四钻名称: 13859A 单位：mmT1 5 NPTHT2 沉孔150 NPTH一次钻孔的孔径是在二次在钻 1.05MM的基础上放大了一倍,因为此孔是插件孔,需要与铝基绝缘,所以采用了塞树脂预大制作!普通单面铝基板例如(019189),没有插件孔,没有沉头孔的情况下只需二次钻孔即可,板内和SET 边上的定位孔都需要做二钻,,PNL板边的 3.175MM,2.0MM,和料号孔一次钻出,二次钻孔板边只需加3.175MM定位孔.二次钻孔在成型前.2.F R4+铝基例如(018980)FR4相当于一个正常双面板做,FR4+铝基,铝基主要是起散热作用,双面基板一般会采用0.2MM-0.4MM的双面板,双面板的制作流程正常,同常规做法一样,在CAM制作时需钻上铆钉孔,压合与铝板铆合用,铝板则需钻孔而已,然后压合.3.双面铝基板目前我们公司还没有生产,简单介绍下铝基板双面板主要是采用绝缘制作如成品 1.6MM的铝基板,开的纯铝板(只有铝材不含铜),将钻带VIA 放大0.6MM,插件孔放大0.7MM钻纯铝板,然后配上PP,铜箔压合,压合前将先用树脂粉将孔内灌满树脂,切记,铝基板是不能打耙的,内层是纯铝基,也没有耙形,必须在压合前说明并附有图纸说明,外围定位孔与方向孔不能灌胶与入胶,因此板材预留大小与四层板一样,压合时将PP处先打孔,让外层需要的几个孔不入胶.五.CAM制作注意事项1.排版尺寸panel不能超过500MM,钻咀大小依板厚,板厚越大钻咀越大,一般成品1.6MM的板厚,钻咀最小为1.0MM 2.外型削铜0.5MM以上,V-CUT削铜依板厚而定,至少0.6MM 以上.孔削铜≥0.5MM以上.4.线路层所有间距(线到线,线到PAD,PAD到PAD…)至少为0.3MM 以上5.线路上所有贴片需做出与客供贴片大小一致此方法在制作时:线路层正常预大,然后将线路板所有贴片(除光学点外)在预大的基础上再加大单边0.1MM,将阻焊对应的贴片缩小比线路加大后的贴片小单边0.1MM即可.如图:6.板内无定位孔,我们需要SET的锣空位加对位PAD,及定位孔,如果SET内没有地方可加,我们则在PNL边上加,PNL上最好也要加上光点对位.如(13920板内无定位孔和光点对位)我们要在PNL边上加光点和对位孔及PAD如图下图:圈出的部分左边是光学点线路大小为1.0MM,防焊做1.5MM,文字做成空形环,内环为外环为1.6MM圈出右边的为对位PAD7.普通铝基板的设计规则;LED灯,正负极,还有进线孔与定位孔,在处理铝基板时,可以根据PCB图档文件分析设计的是否正确,串联,并联,正负极走向,有用到墙灯或是七彩,36灯等的高档制作则不一样.铝基板如果表面处理为无铅喷锡时必须通知采购订料时注意：保护膜必须贴耐高温的保护膜。
铝基板工艺制作流程ppt
04
铝基板制作设备与材料
主要制作设备介绍
数控钻铣床
激光切割机
用于铝基板的钻孔和铣削加工，具有高精度 和高效率的特点。
能够快速准确地切割铝基板，切口平滑，精 度高。
电子束蒸发镀膜机
焊接设备
用于在铝基板上镀制金属层，可实现高精度 和高附着力的镀膜。
包括手工电弧焊、气体保护焊等，用于铝基 板的焊接加工。
2023
铝基板工艺制作流程
目 录
• 铝基板简介 • 铝基板制作流程 • 铝基板制作关键技术 • 铝基板制作设备与材料 • 铝基板制作过程质量监控及检测方法 • 铝基板制作工艺优化及改进方向
01
铝基板简介
铝基板的定义
• 铝基板是一种由金属铝作为基础材料，通过精密的加工和贴合工艺制作而成的电路板。它具有优良的导热性能、电绝缘 性能和机械加工性能，被广泛应用于电子、通信、航空航天、汽车等领域。
原则
在铝基板制作过程中，应设立多个质量监控点，确保每一步 工艺操作都符合质量要求。
方法
通过首件检验、巡检、抽检等方式，对各监控点进行质量控 制，确保产品质量稳定。
铝基板表面质量检测方法及标准
方法
采用目视检查、手感检查等方法，检查铝基板表面是否光滑、平整、无瑕疵 。
标准
铝基板表面应无划痕、色差、凹凸点等不良现象。
总结词
降低质量损失
详细描述
通过分析质量问题产生的原因，制定针对性的改进措施 ，减少不合格品和返工品的数量，从而降低质量损失。
总结词
提升客户满意度
详细描述
通过不断提升产品质量和服务水平，提高客户对产品的 满意度和忠诚度。
THANK YOU.
制作铝基板的主要材料介绍
铝基板制作规范
单面铝基板制作规范1.前言：跟随着世界的发展和技术的进步，电子产品向个性化、多功能、化高可靠性、轻、薄、小己成为必然趋势。
铝基覆铜板的需求顺应此趋势而诞生，铝基覆铜板具备优异的导热性能，易机械加工性，尺寸稳定性及电气电子性能，在混合集成电路、汽车、办公自动化、大功率电气设备、电源设备、LED照明等领域得到了广泛应用。
为了适应量产化稳质生产，特拟制此份制作规范。
2.范围:针对进行制作铝基覆铜板全过程的介绍和说明，本制作规范以保证此板在我司顺利生产。
3.工艺流程:3.1.热固油成像法3.1.1.开料→钻定位孔→线路印刷→贴孔→检板→蚀刻→蚀检→绿油→字符→绿检→板面后处理→成型（模冲、V－CUT、Router）→终检→包装→出货3.1.2.开料→线路印刷→检板→蚀刻→蚀检→钻定位孔→绿油→字符→绿检→板面后处理→成型（模冲、V－CUT、Router）→终检→包装→出货3.2.光成像法3.2.1.开料→钻定位孔→干湿膜光成像→检板→蚀刻→蚀检→绿油(湿膜、热固)→热固字符→绿检→板面后处理→成型（模冲、V－CUT、Router）→终检→包装→出货4.注意事项：4.1.板料昂贵，杜绝因不规范操作而导致报废，生产过程中应特别注意操作的规范性。
4.2.板料开料后，铝板侧边须使用油墨保护，防止铝板被蚀刻。
4.3.各工序操作人员，操作时必须轻拿轻放，以免板面及铝基面擦花。
4.4.各工序操作人员，应避免用手接触铝基板的有效面积内，喷锡及以后工序持板时只准持板边，严禁以手指直接触及板内。
4.5.铝基板属特种板，课长、领班必须亲自把质量关，使其生产应引起各区各工序操作人员高度重视，保证板在各工序的顺利生产。
5.工艺流程及特殊制作参数:5.1.开料5.1.1.加强来料检查，铜箔面光亮无缺点（必须使用铝面有保护膜的板料）。
5.1.2.使用锯片开料机，开料后无需烤板。
5.1.3.开料后使用磨边机，去除板边的金属毛刺披锋。
5.1.4.轻拿轻放，不可以碰撞，注意铜箔面与铝基面（保护膜）的保护。
铝基板的工艺流程
铝基板的工艺流程一、开料1、开料的流程领料——剪切2、开料的目的将大尺寸的来料剪切成生产所需要的尺寸3、开料注意事项①开料首件核对首件尺寸②注意铝面刮花和铜面刮花③注意板边分层和披锋二、钻孔1、钻孔的流程打销钉——钻孔——检板2、钻孔的目的对板材进行定位钻孔对后续制作流程和客户组装提供辅助3、钻孔的注意事项①核对钻孔的数量、空的大小②避免板料的刮花③检查铝面的披锋，孔位偏差④及时检查和更换钻咀⑤钻孔分两阶段，一钻：开料后钻孔为外围工具孔二钻：阻焊后单元内工具孔三、干/湿膜成像1、干/湿膜成像流程磨板——贴膜——曝光——显影2、干/湿膜成像目的在板料上呈现出制作线路所需要的部分3、干/湿膜成像注意事项①检查显影后线路是否有开路②显影对位是否有偏差，防止干膜碎的产生③注意板面擦花造成的线路不良④曝光时不能有空气残留防止曝光不良⑤曝光后要静止15分钟以上再做显影四、酸性/碱性蚀刻1、酸性/碱性蚀刻流程蚀刻——退膜——烘干——检板2、酸性/碱性蚀刻目的将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分3、酸性/碱性蚀刻注意事项①注意蚀刻不净，蚀刻过度②注意线宽和线细③铜面不允许有氧化，刮花现象④退干膜要退干净五、丝印阻焊、字符1、丝印阻焊、字符流程丝印——预烤——曝光——显影——字符2、丝印阻焊、字符的目的①防焊：保护不需要做焊锡的线路，阻止锡进入造成短路②字符：起到标示作用3、丝印阻焊、字符的注意事项①要检查板面是否存在垃圾或异物②检查网板的清洁度③丝印后要预烤30分钟以上，以避免线路见产生气泡④注意丝印的厚度和均匀度⑤预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度⑥显影时油墨面向下放置六、V-CUT，锣板1、V-CUT，锣板的流程V-CUT——锣板——撕保护膜——除披锋2、V-CUT，锣板的目的①V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用②锣板：将线路板中多余的部分除去3、V-CUT，锣板的注意事项①V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺②锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀③最后在除披锋时要避免板面划伤七、测试，OSP1、测试，OSP流程线路测试——耐电压测试——OSP2、测试，OSP的目的①线路测试：检测已完成的线路是否正常工作②耐电压测试：检测已完成线路是否能承受指定的电压环境③OSP：让线路能更好的进行锡焊3、测试，OSP的注意事项①在测试后如何区分后如何存放合格与不合格品②做完OSP后的摆放③避免线路的损伤八、FQC，FQA，包装，出货1、流程FQC——FQA——包装——出货2、目的①FQC对产品进行全检确认②FQA抽检核实③按要求包装出货给客户3、注意①FQC在目检过程中注意对外观的确认，作出合理区分②FQA真对FQC的检验标准进行抽检核实③要确认包装数量，避免混板，错板和包装破损。
铝基板生产流程步骤
铝基板生产流程步骤铝基板作为电子行业重要原材料之一，在当今的LED照明行业中起到的作用越来越大.主要是因为铝基板具备良好的性能，下面诚之益电路小编就具体给大家说说铝基板的生产过程都经历那些工序，以便可以更清楚的了解到铝基板性能特点。
一、开料1、开料的流程领料——剪切2、开料的目的将大尺寸的来料剪切成生产所需要的尺寸3、开料注意事项①开料首件核对首件尺寸②注意铝面刮花和铜面搜索刮花③注意板边分层和披锋二、钻孔1、钻孔的流程打销钉——钻孔——检板2、钻孔的目的对板材进行定位钻孔对后续制作流程和客户组装提供辅助3、钻孔的注意事项① 核对钻孔的数量、孔的大小① 避免板料的刮花① 检查铝面的披锋，孔位偏差① 及时检查和更换钻咀① 钻孔分两阶段，一钻：开料后钻孔为外围工具孔二钻：阻焊后单元内工具孔三、干/湿膜成像1、干/湿膜成像流程磨板——贴膜——曝光——显影2、干/湿膜成像目的在板料上呈现出制作线路所需要的部分3、干/湿膜成像注意事项① 检查显影后线路是否有开路① 显影对位是否有偏差，防止干膜碎的产生① 注意板面擦花造成的线路不良①曝光时不能有空气残留防止曝光不良① 曝光后要静止15分钟以上再做显影四、酸性/碱性蚀刻1、酸性/碱性蚀刻流程蚀刻——退膜——烘干——检板2、酸性/碱性蚀刻目的将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分，酸性蚀刻时应注意蚀刻药水对铝基材的腐蚀；3、酸性/碱性蚀刻注意事项① 注意蚀刻不净，蚀刻过度① 注意线宽和线细① 铜面不允许有氧化，刮花现象① 退干膜要退干净五、丝印阻焊、字符1、丝印阻焊、字符流程丝印——预烤——曝光——显影——字符2、丝印阻焊、字符的目的① 防焊：保护不需要做焊锡的线路，阻止锡进入造成短路① 字符：起到标示作用3、丝印阻焊、字符的注意事项① 要检查板面是否存在垃圾或异物① 检查网板的清洁度① 丝印后要预烤30分钟以上，以避免线路见产生气泡① 注意丝印的厚度和均匀度① 预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度① 显影时油墨面向下放置六、V-CUT，锣板1、V-CUT，锣板的流程V-CUT——锣板——撕保护膜——除披锋2、V-CUT，锣板的目的① V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用① 锣板：将线路板中多余的部分除去3、V-CUT，锣板的注意事项① V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺① 锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀① 最后在除披锋时要避免板面划伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝基板工艺及制作流程
铝基板是一类重要的电子元器件基础材料，广泛应用于LED 电子产品、太阳能电池板、电力电子产品等领域。
铝基板的优点在于具有高导热性、电气绝缘性、机械强度高、尺寸稳定性好、可靠性高等优点。
铝基板的制作工艺较为复杂，包含多道工序，下面我们将一一为大家介绍。
一. 材料准备：
1. 板材选材
铝基板材料主要分为金属（铜，钨）和无机（陶瓷）基材，最常用的材料为铝基材。
从铝基板的材质表面特性来看，铝基材质具有高导热性、高耐腐蚀性、低线性膨胀系数、良好的成本效益，因此在工业制造过程和电子应用领域得到了广泛应用。
对于高电导率和高电容性的需求，铝基板的材料可以根据需要添加其他元素，如模拉系数高的钨铜板。
2. 板材处理
铝基板的表面需要进行处理，去除金属表面的氧化物，防止接合后因氧化物存在导致接合的失效。
常用的处理方式是气氛感应焊，铝基板和铜基板表面均需要采用化学/物理处理方法，在铝基板表面喷射铜粉，使得两者表面铜金属离子互相渗透达到完全的化学反应，达到气氛感应焊的效果。
二. 色谱层制备
色谱层有助于铝基板的表面刻蚀，使其形成大量的微小孔洞，从而增加其表面积，提高导热性、增加接触面积。
色谱层分为两个步骤，板面化学处理和隔离层制备。
1. 板面化学处理
在铝板表面覆盖有一层氧化铝保护膜，导致了铝和化学物质的隔离。
因此，首先需要去除保护层。
具体方法是：将铝基板放入浓度为30 mol/L的NaOH溶液中，在55-60°C的条件下反应1-2分钟，去除表面保护层。
2. 隔离层制备
在铝基板表面覆盖上一层隔离层，以保护铝基板表面避免被化学反应溶解。
常用的隔离层材料有磷酸铝、硼酸等，这些材料既可以溶解在聚丙烯醇（PVA）中，也可以直接制备成固体隔离膜。
在隔离层上进行快速镀层，使之变成一层导电的金属，就可以在隔离层上形成更复杂的电路。
三. 光阻层制备
光阻层是制作铝基板中的关键步骤，也是整个制程中的最重要的一个步骤。
颜色为绿色，分为UV反应型和热反应型两类。
1. UV反应型光阻层
UV反应型光阻层需要经历以下步骤：
- 预热
将板材放入室温下的预热器中，设定温度为80–120°C，保温
1–5小时，让材料深入岩烤到达均匀的温度，减少制品变形。
- 洗涤
将硝酸铁的溶液倒入一个漫反射槽中，将铝片浸泡在里面。
去掉胚芽再用去离子水冲洗铝板，最好的办法是使用去离子水、纯净水或超纯水，直到铝板表面没有水滴或壳状物。
- 涂布
把涂布机上的胶液倒在铝板的上面，刮1-2次以上后，将铝板投入烘箱中烘焙。
- 曝光
在曝光时，将制作好的光罩对准铝基板进行曝光，使其对应位置为白色明显且清晰，并作出反应。
- 显影
将曝光好的样板发至混合液中溶解，以此去除被曝光区域之外的背景。
- 反蚀
最后是放电去处模板下的残留成分，使其彻底净化。
2. 热反应型光阻层
热反应型光阻层分为Positive型和Negative型。
Positive型需要将按照光罩上图形绘制成胶片，再将胶片放在光源下运行。
用显影液将不需要的部分蚀去，留下需要暴露的部分；而Negative型则是将胶涂布在铝基板上，再将它们一起曝光和反蚀，留下的是需要去除的图形。
四. 化学刻蚀涂层
化学刻蚀层是一种关键的加工步骤，可以用来刻蚀光阻、铝和
铜等金属层等。
刻蚀涂层由氯化铁或铬酸等化学物质组成，它们可以将暴露在光阻层上的铜层刻蚀形成所需的电路。
在刻蚀铜层后，可以用这些化学物质将暴露出的铝层刻蚀。
五. 衰减层制备
衰减层是为了避免可能的电迁移（EMI），其厚度一般为0.5毫米到2毫米不等。
在这一步骤中，铝基板被涂上一层薄薄的涂层，以减轻EMI现象的发生。
六. 热处理
热处理可以在铝基板制作完成后进行，以消除内部应力和表面应力。
将铝基板放入高温炉，加热至指定温度（通常为200°C 到400°C），然后再稍微降低温度，缓慢冷却，即可完成热处理。
七. 尺寸测量和最终加工
最后将铝基板放入数控切割机中进行尺寸测量和最终加工。
在这个过程中，铝基板被剪切，沿标准角度切断，锅内壁便可直接泡在火锅里享受美食。
对于大尺寸的铝基板，还可以采用先切割成小块，再手工拼接、射线检测、清洗、全检、打标等工艺步骤，以使它们符合特定的尺寸要求。
总结：
制作铝基板是一项复杂的工程，涉及多种工序和制作步骤。
了
解铝基板的制作流程，可以帮助我们更好地了解铝基板所包含的多种工艺特点和生产环节，有助于优化生产流程，提高产品质量，同时也可以为电子科技的发展做出更大的贡献。
