变电站电气安装作业指导书(一)
变电站66kVGIS安装作业指导书
河南66千伏变电站新建工程GIS组合电器安装作业指导书批准：年月日审核：年月日编写：年月日作业负责人：盘锦电力建设有限公司河南66千伏变电站新建工程施工项目部目录1、目的2、工作任务3、引用文件4、标准化作业流程图5、作业准备阶段6、危险点辨识、风险评价和风险控制策划及控制措施表7、作业阶段8、竣工验收1、目的确定本作业项目质量技术、安全、文明施工要求，确定施工方法、技术措施、指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书2、工作任务河南66千伏变电站新建工程GIS组合电器ZF-72.5/2000A-31.5 2组安装施工3、引用文件4、标准化作业流程图GIS组合电器施工标准化作业流程图5、作业准备阶段5.1施工前准备工作5.2召开班前会（详见班组日志）5.3作业人员要求河南66千伏变电站新建工程GIS组合电器施工作业人员要求5..4人员分工及应具备的条件5..4.1组织分工及职责河南66千伏变电站新建工程GIS组合电器施工组织分工及职责5.4.2作业分工河南66千伏变电站新建工程GIS组合电器施工作业人员分工5.5主要工器具及备品备件、材料5.5.1主要工器具河南66千伏变电站新建工程GIS组合电器施工工器具5.5.2备品备件及材料河南66千伏变电站新建工程GIS组合电器施工材料6、危险点辨识、风险评价和风险控制策划及控制措施表注：1、风险值D及风险级别：D<20,1级；D:20-69,2级；D:70-160,3级；D:161-320,4级；D:>320,5级。
3级至5级为重大职业健康安全风险。
2、风险控制策划方式：D≥70，目标、管理方案、作用指导性文件。
D<70，作用指导性文件6.1环境因素分析及环境控制措施河南66千伏变电站新建工程GIS安装作业环境因素分析及环境控制措施6.2质量通病及预防措施河南66千伏变电站新建工程GIS安装作业质量通病及预防措施6.3文明施工要求河南66千伏变电站新建工程GIS安装文明施工要求7、作业阶段施工项目流程图7.1开工7.3施工内容及工艺标准河南66千伏变电站新建工程GIS安装作业内容及工艺标准8、竣工及验收。
变电所管母线安装作业指导书
变电所管母线安装作业指导书一、引言变电所管母线是变电站中的重要设备，负责将发电机、变压器或其他电源输入电力带入变电装置进行分配。
管母线安装作业是确保管道母线正常工作的关键环节，本指导书旨在对管母线安装作业进行全面规范，确保作业过程安全可靠。
二、安全要求1.作业人员必须经过相关岗位培训，并持有相关证件；2.作业人员必须一切以安全为首要原则，确保自身安全以及周围人员安全；3.必须佩戴符合要求的个人防护装备，并正确使用；4.遵守变电站安全规章制度，严禁违章操作；5.作业中发现危险情况必须及时报告上级。
三、作业准备1.准备所需工具和设备：包括螺丝刀、扳手、钳子、铅锤、吊索具等；2.清理作业区域，确保安全通道畅通；3.检查所使用的设备是否正常，并进行必要的维护与修理。
四、作业流程1.确定管母线的安装位置：根据设计要求和变电站布置图纸确定管母线的准确位置，并进行标记；2.准备管道及附件：根据设计要求，准备好所需的管道及附件，并进行检查是否符合要求；3.安装管道：按照安装顺序和连接方式，依次安装管道，注意管道的连接是否牢固；4.安装附件：根据设计要求，安装好所有的管道附件，如焊接接头、法兰盘等；5.进行检查：进行安装的初步检查，包括接头是否接触良好、管道是否存在渗漏等；6.绝缘处理：对管道进行绝缘处理，防止管道因锈蚀等原因导致安全事故；7.进行试验：按照变电站安全操作规程进行管道的试压和绝缘测试，确保管道的正常绝缘和耐压；8.清理作业区域：作业完成后，清理作业区域，并将工具和设备归位。
五、注意事项1.在作业过程中，要保持通讯畅通，并与其他作业人员保持良好的沟通；2.作业过程中如遇到突发情况，要立即停止作业，并报告上级；3.在高空作业时，必须使用安全带，并遵守相关安全操作规定；4.作业现场要保持整洁，严禁乱堆放杂物，以防影响作业安全；5.安装过程中要确保焊接质量，避免焊缝裂纹和渗漏等问题。
六、总结管母线安装作业是一项重要的工作，对于变电所的正常运行和电力分配起着重要的作用。
220kV变电站建设 主变压器安装作业指导书
220kV变电站建设主变压器安装作业指导书一、作业指导书概述本作业指导书旨在对220kV变电站主变压器安装作业进行详细指导，确保安装工作按照标准化流程和安全要求进行。
本指导书包含了主变压器安装前的准备工作、安装过程中的注意事项、安全措施以及安装后的检查和测试等内容，以确保主变压器安装工作的顺利进行。
二、主变压器安装前的准备工作1. 建立安全防护措施：在安装区域周围设置安全警示标志，并确保安全通道畅通，以确保工作人员的安全。
2. 准备安装设备和工具：根据主变压器的规格和要求，准备好吊装设备、搬运工具、安装工具等。
3. 安装场地准备：清理安装区域，确保场地平整、干燥，并清理掉可能影响安装的杂物。
4. 确认安装方案：根据设计方案和施工图纸，确认主变压器的安装位置和安装方式。
三、主变压器安装过程中的注意事项1. 主变压器吊装：根据吊装计划，安排吊装设备进行主变压器的吊装作业。
在吊装过程中，要确保吊装设备的安全可靠，并采取必要的防护措施，以防止主变压器的损坏或意外事故的发生。
2. 主变压器定位：在主变压器吊装到位后，进行定位工作，确保主变压器与基础座之间的对齐和间隙符合要求。
3. 主变压器连接：根据设计要求，进行主变压器的连接工作，包括连接高压侧和低压侧的导线、接地装置等。
在连接过程中，要确保连接的牢固可靠，并注意防止导线的短路和接地装置的安全。
4. 主变压器油箱处理：根据要求，对主变压器的油箱进行处理，包括油箱密封、油位检查、油温控制等。
确保油箱的正常运行和安全。
四、主变压器安装中的安全措施1. 严格遵守安全操作规程：所有参与主变压器安装作业的人员必须严格遵守安全操作规程，包括穿戴个人防护装备、正确使用工具、设备等。
2. 安全警示标志设置：在安装区域周围设置安全警示标志，提醒他人注意安全，并确保安全通道畅通。
3. 安全防护措施：在安装现场设置防护栏杆、安全网等，防止人员误入危险区域。
并对吊装设备、搬运工具等进行定期检查和维护，确保其安全可靠。
电气安装作业指导书
电气安装作业指导书一、作业概述电气安装作业是指在建筑物、工厂、办公室等场所进行电气设备安装的工作。
本指导书旨在指导电气安装作业的施工人员进行正确、安全的操作，确保电气设备的正常运行和使用。
二、安全注意事项1. 保持清洁与整齐：作业场所应保持干净、整洁，不得堆放杂物，确保电气设备的通风和散热。
2. 穿戴工作装备：进行电气安装作业时，应穿戴符合安全要求的工作装备，如安全帽、安全鞋、绝缘手套等，确保自身安全。
3. 切勿操作未断电的设备：在进行电气安装时，务必先切断电源，确保操作安全。
如需进行带电作业，需由专业人员携带合适的工具和设备进行。
4. 合理使用工具：使用适当的工具进行安装作业，不得滥用工具，确保设备的安装准确可靠。
5. 防止电气泄露：在电气安装作业过程中，应注意防止电气泄露的情况发生。
如发现电气泄漏，应立即停止作业，并报告相关负责人。
三、作业步骤1. 踏勘与测量：在开始进行电气安装作业之前，应进行踏勘与测量，了解作业现场的情况并规划好作业方案。
2. 安全装置的设置：首先需要设置好相应的安全装置，如漏电保护器、短路保护器等，确保设备的安全运行。
3. 预先安装管线：根据设计图纸，预先进行管线的安装。
使用合适的电气管道和线槽，并进行固定，确保线路布置合理。
4. 安装电气设备：根据设计要求，逐一安装各种电气设备，包括开关、插座、灯具等。
在安装过程中，需要注意电气设备的固定、接线的正确性。
5. 连接电缆和线路：将导线和电缆连接到相应的电器设备上，并进行牢固的固定。
在连接过程中，应遵循正确的接线规范，确保电气设备的正常工作。
6. 验收与检测：在安装完成后，进行电气安全验收和设备检测，确保设备的安全性和可靠性。
如有问题，及时进行修复和调整。
四、维护与保养1. 定期巡视与检查：对已安装的电气设备进行定期巡视与检查，发现问题及时处理，确保设备的正常运行。
2. 清洁与维护：定期清洁电气设备，保持设备的良好状态，并进行必要的维护工作，如更换老化的零部件等。
35kv高压成套开关柜安装作业指导书

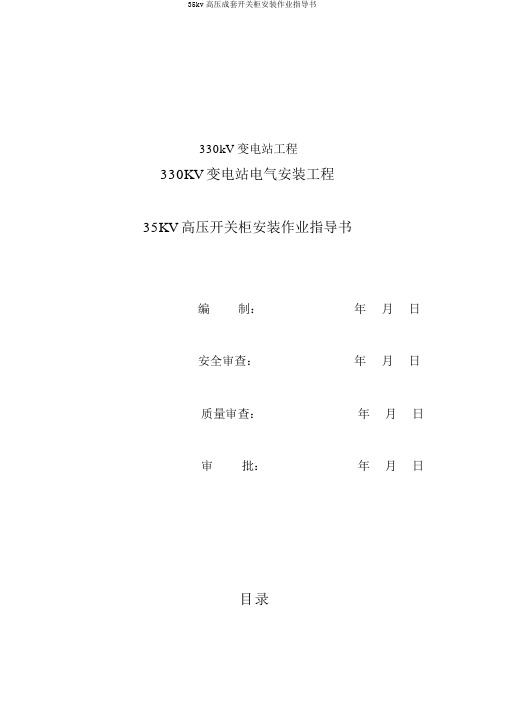

330kV 变电站工程330KV变电站电气安装工程35KV高压开关柜安装作业指导书编制：年月日安全审查：年月日质量审查：年月日审批：年月日目录1. 编写依照 ---------------------------------------------12. 主要工作量 -------------------------------------------13. 作业准备 ---------------------------------------------14. 作业流程 ---------------------------------------------35. 作业方法 ---------------------------------------------36. 安健环境控制举措 -------------------------------------77. 质量控制举措及查验标准-------------------------------101、编写依照、《电气装置安装工程盘柜及二次回路接线施工及查收规范》、《电业安全工作规程》、《电力建设安全工作规程》、《变电站安健环设备标准》、《电力设备预防性试验规程》、《110kV~500kV送变电工程质量查验及评定标准》、电力勘探设计研究院设计图纸、厂家说明书2、主要工作量名称单位数目35KV高压开关柜面243、作业准备人员装备表 4-1 作业人员装备工序名称工作人数负责人数监护人数施工前准备51-基础检查、开箱检查71-盘柜就位安装1011母线安装断路器、刀闸调整1011注: 作业人数依据详细工程量规模装备。
工用具及仪器仪表配置表 4-2 主要工用具及仪器仪表配置序号名称规格/编号单位数目备注1液压叉车3T台12吊车25T台13沟通焊机380V台14冲击钻台15挪动式电源盘220V只16水平仪台17套筒扳手套18力矩扳手把29棘轮扳手把210吊带8m对211钢卷尺50m把112短木方5cm厚根若干暂时支垫13短木方10cm厚根若干暂时支垫14螺丝刀一字把215螺丝刀十字把216锉刀圆形把117锉刀扁形把118撬杠根419手锤 2 磅把120垫铁1mm片若干21垫铁2mm片若干22垫铁3mm片若干23吸尘器台124数字游标卡尺把125角尺把126水平尺400mm把127棉线扎128脚手架H=米付3带连结斜撑28脚手架H=1米付3带连结斜撑注:工用具及仪器仪表依据详细工程量规模装备。
电力变配电设备安装作业指导书
电力变配电设备安装作业指导书1、适用范围本作业指导书适用于改建铁路长荆线电气化改造工程变配电设备安装。
2、作业准备2.1 内业技术准备作业指导书编制后，在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施。
对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后方能上岗。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、工作需要。
3、技术要求3.1符合设计及《铁路电力工程施工质量验收标准及有关施工技术指南》的各项要求。
3.2 在施工结束后，各类数据资料报监理确认。
4、施工程序4.1变压器安装1)用汽车将变压器运输到变压器基础附近，采用滑动法将变压器从车辆移动到事先搭建好的平台及轨道上，利用人工控制滑轮组水平牵引，缓慢移动变压器拉至变压器安装基础上。
2)变压器器身就位于基础后，其中心线应与基础中心线吻合，主体应呈水平状态，最大水平误差不得超过±3mm。
3)变压器安装工作开始前，应熟悉厂家提供的安装使用说明书，掌握有关的技术标准，做好准备工作后方可实施安装，严禁在阴雨天或相对湿度超过80%的情况下进行安装作业。
4)附件安装主要有散热器安装、释压装置安装、储油柜安装、高低压套管安装、吸湿器安装和继电器及温度计安装。
4.2盘柜安装1)高压设备运抵现场后，按有关检验和试验控制程序报请建设单位、监理、厂家、设计共同进行开箱检察，确认设备规格、型号是否符合设计文件，技术资料是否齐全。
并对产品的合格证、试验报告进行收集整理。
2)为确保设备性能良好，在设备到达后，组织专业检测人员对设备进行全面检测，必要时将根据规范要求，通过对设备的内部检查、清洗、恢复绝缘等手段，保证设备安装后运行正常。
3)控制、保护、交直流屏柜安装：预埋屏基础槽钢时先把槽钢整正，然后在槽钢内部每隔500mm焊接用Ф25圆钢制作的固定钩。
电气工程安装与维护作业指导书
电气工程安装与维护作业指导书第1章电气工程安装准备 (3)1.1 工程概况与施工要求 (3)1.1.1 工程概况 (3)1.1.2 施工要求 (4)1.2 施工材料及设备准备 (4)1.2.1 施工材料准备 (4)1.2.2 设备及材料验收 (4)1.3 施工人员组织与培训 (4)1.3.1 施工人员组织 (4)1.3.2 施工人员培训 (4)第2章电缆敷设与接线 (5)2.1 电缆敷设技术要求 (5)2.1.1 电缆选择 (5)2.1.2 敷设方式 (5)2.1.3 敷设路径 (5)2.1.4 敷设工具与设备 (5)2.1.5 敷设过程中的保护 (5)2.2 电缆终端头与中间接头的制作 (5)2.2.1 制作前的准备工作 (5)2.2.2 电缆终端头制作 (5)2.2.3 电缆中间接头制作 (6)2.3 电缆接线及绝缘处理 (6)2.3.1 电缆接线 (6)2.3.2 绝缘处理 (6)2.3.3 接地处理 (6)2.3.4 检查与测试 (6)第3章变压器安装与调试 (6)3.1 变压器安装技术要求 (6)3.1.1 基础设施检查 (6)3.1.2 变压器搬运与就位 (7)3.1.3 变压器接线 (7)3.1.4 变压器固定 (7)3.1.5 防护设施安装 (7)3.2 变压器绝缘测试及耐压试验 (7)3.2.1 绝缘测试 (7)3.2.2 耐压试验 (7)3.3 变压器调试与投运 (7)3.3.1 调试准备 (7)3.3.2 调试流程 (7)3.3.3 投运 (8)3.3.4 运行维护 (8)4.1 配电室设计与设备选型 (8)4.1.1 配电室设计 (8)4.1.2 设备选型 (8)4.2 配电设备的安装与接线 (8)4.2.1 设备安装 (8)4.2.2 设备接线 (8)4.3 配电设备调试及验收 (9)4.3.1 调试准备 (9)4.3.2 调试过程 (9)4.3.3 验收 (9)第5章电动机安装与调试 (9)5.1 电动机安装技术要求 (9)5.1.1 安装前准备 (9)5.1.2 安装过程 (9)5.2 电动机的接线与绝缘测试 (9)5.2.1 接线要求 (10)5.2.2 绝缘测试 (10)5.3 电动机调试及试运行 (10)5.3.1 调试要求 (10)5.3.2 试运行 (10)第6章防雷与接地系统安装 (10)6.1 防雷装置的安装与调试 (10)6.1.1 防雷装置的种类与选择 (11)6.1.2 防雷装置的安装 (11)6.1.3 防雷装置的调试 (11)6.2 接地系统安装技术要求 (11)6.2.1 接地装置的种类与选择 (11)6.2.2 接地装置的安装 (11)6.2.3 接地系统的调试 (11)6.3 防雷接地系统验收 (12)第7章照明系统安装与调试 (12)7.1 照明系统设计及设备选型 (12)7.1.1 设计原则 (12)7.1.2 设计要求 (12)7.1.3 设备选型标准 (12)7.2 照明设备的安装与接线 (13)7.2.1 安装方法 (13)7.2.2 接线要求 (13)7.2.3 注意事项 (13)7.3 照明系统调试及验收 (13)7.3.1 调试方法 (13)7.3.2 验收标准 (13)7.3.3 注意事项 (14)8.1 电气设备日常巡检与保养 (14)8.1.1 巡检要求 (14)8.1.2 巡检内容 (14)8.1.3 保养措施 (14)8.2 常见故障诊断与处理 (14)8.2.1 故障诊断方法 (14)8.2.2 常见故障处理 (15)8.3 电气设备大修及更新 (15)8.3.1 大修要求 (15)8.3.2 更新原则 (15)第9章安全防护与处理 (15)9.1 电气安全防护措施 (15)9.1.1 防触电措施 (15)9.1.2 防火防爆措施 (15)9.1.3 防雷击措施 (16)9.2 应急预案与处理流程 (16)9.2.1 应急预案 (16)9.2.2 处理流程 (16)9.3 案例分析及预防 (16)9.3.1 触电案例 (16)9.3.2 火灾案例 (16)9.3.3 雷击案例 (17)第10章电气工程验收与移交 (17)10.1 工程验收标准及流程 (17)10.1.1 验收标准 (17)10.1.2 验收流程 (17)10.2 验收资料准备与提交 (17)10.2.1 验收资料 (17)10.2.2 资料提交 (18)10.3 工程移交及售后服务 (18)10.3.1 工程移交 (18)10.3.2 售后服务 (18)第1章电气工程安装准备1.1 工程概况与施工要求1.1.1 工程概况（1）项目背景：介绍项目的基本情况、投资来源、项目规模等。
变电站主变压器安装作业指导书
主变安装作业指导书编码：BDDQ-01审查：编写：二○一一年七月XXXXXXXXXXXXXXXXXXXXXXXXXXXXX目录1. 工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)3.1作业（工序）流程图 (2)3.2 工序安排 (2)4. 作业准备 (3)4.1 人员配备 (3)4.2 工器具及仪器仪表配置 (3)5．作业方法 (4)6．安健环控制措施： (16)6.1控制措施 (16)6.2现场职业安全卫生和环境保护 (17)6.3危险点辨识 (18)7. 质量控制措施及检验标准 (19)1.工程概况XXXXXXXXXXXXX变电站工程安装1x50 MVA #1主变压器。
变压器运输及就位由专业队伍负责，施工单位负责变压器的安装。
主变采用广东电力设备厂的产品，变压器型号为SZ11-50000/110三相油浸式变压器，铁芯壳式，主体底座水平平面结构。
尤其是对主变密封检查、套管内部引线安装等方面厂家都有特殊要求，安装过程必须结合国家有关标准及厂家产品技术要求，在厂家现场代表的指导下认真安装作业。
3. 作业流程3.1作业（工序）流程图4. 作业准备5．作业方法5.1 变压器(电抗器)本体到达现场后应立即进行下述检查：5.1.1 检查本体外表是否变形、损伤及零件脱落等异常现象，会同厂家、监理公司、建设单位代表检查变压器运输冲击记录仪，记录仪应在变压器就位后方可拆下，冲击加速度应在3g以下，由各方代表签字确认并存档。
5.1.2 由于110kV变压器为充干燥空气（氮气）运输，检查本体内的干燥空气（氮气）压力是否正压（0.01MPa~0.03MPa），并做好记录。
变压器就位后，每天专人检查一次并做好检查记录；如干燥空气(氮气）有泄漏，要迅速联系变压器的厂家代表解决。
5.1.3就位时检查好基础水平及中心线应符合厂家及设计图纸要求，按设计图纸核对相序就位，并注意设计图纸所标示的基础中心线与本体中心线有无偏差。
500kV变电站电气一次设备安装施工方案
500kV变电站电气一次设备安装施工方案目录1、适用范围及概述 (1)2、施工依据 (1)3、人员组织 (2)4、主要作业资源 (3)5、施工作业流程 (4)6、施工工艺及要求 (4)7、危险点分析及控制措施 (13)8、安全施工措施 (20)9、环境保护措施 (21)10、安装执行强条 (22)11、标准工艺要求 (23)一、适用范围及概述1.1适用范围本作业指导书适用于牟**00kV变电站工程的一次设备安装施工。
对一次设备安装工程的作业依据、作业资源、作业流程以及作业工序的要求与标准、安全措施等，提出了规范性工艺标准。
1.2工程概述1.2.1 500kV2组避雷器，2组电容式电压互感器；1.2.2 220kV10组避雷器，10组电容式电压互感器；1.2.3 350kV10组避雷器，10组隔离开关，8组电流互感器，2组电压互感器，2组避雷器，2组并联电抗器。
二、施工依据2.1《国家电网公司输变电工程工艺标准库》（基建质量〔2010〕100 号）2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司输变电工程标准工艺示范手册》2.6《国家电网公司十八项电网重大反事故措施（试行》（国家电网生技[2005]400号）2.7《电气装置安装工程质量检验及评定规程》(DL/T516.1-17-2002)2.8《国家电网公司输变电工程标准化作业手册—变电工程分册》2.9《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）2.10《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.11《电气装置安装工程高压电器施工及验收规范》（GB 50147-2010）2.12《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.13《电气装置安装工程电气设备交接试验标准》（GB50150-2006）2.14《工程建设标准强制性条**程部分》（2006版）2.15《电气装置安装工程起重机电气装置施工及验收规范》（GB 50256-96）2.16《电力金具通用技术条件》(GB/T 2314-2008)2.17《高压绝缘子瓷件技术条件》(GB/T 772-2005)三、人员组织一次设备安装施工由电气一次班负责，一次队内配备施工人员15人，项目副经理**凯，项目总工**田，技术负责人**文，质检负责**晋，安全负责人**山，施工负责人夏志明。
电气安装作业指导书
篇一：电气安装作业指导书一。
、适用范围:本作业指导书仅适用于淄博泰维6万吨/年润滑油安装工程电气安装工程。
二、编制依据：1、淄博泰维润滑油有限公司提供的山东汇智工程设计有限公司设计的电气施工图2、设计院设计要求的标准图集及规范。
3、《建筑电气工程施工质量验收规范》gb50303-2002。
4、《电气装置安装工程爆炸及火灾危险环境电气装置施工及验收规范》gb50257—965、《电气装置安装工程接地装置施工及验收规范》。
gb50169-20066、《电气装置安装工程电缆线路施工及验收规范》。
gb50168—20067、《电气装置安装工程旋转电机施工及验收规范》。
gb50171-20068、《电气装置安装工程盘柜及二次回路接线施工及验收规范》。
9、《电气装置安装工程电气设备交接试验标准》。
gb50150-2006 10、gb50259—94工业安装工程质量检验评定统一标准。
11、我公司现行管理手册，程序文件及支持性文件。
12、《淄博泰维6万吨/年润滑油项目施工组织设计》。
三、作业人员的资格及技能本安装工程设电气技术员一名，负责技术方面的指导、监督以及协调;安全员一名，负责施工方面的安全监督；调试技术员一名，电气安装人员数名及其他人员分别负责吊装，焊接，测量等工作,各岗位持证上岗，负责各方面的工作。
见下表劳动力计划:四、施工机主要施工机具一览表：五、作业条件施工作业必须具备的条件1、施工现场必须做到“三通一平”的要求。
2、框架楼板施工完毕，不得渗漏；预留孔符合设计要求，预埋件要牢固。
3、施工图纸完善.4、业主联系设计院进行三方图纸会审，对发现的问题进行解释。
5、材料、设备已到货，并经开箱检验，验收合格.6、相应施工人员已经过技术交底.7、施工人员已经过相应技术培训。
六、施工工艺方法及技术参数(一)电缆管安装施工工艺：熟悉图纸-核对管径与电缆是否匹配—管线定位—弯头预制—支架安装-穿线管安装本工程图纸会审时所有电气穿线管变更为热镀锌钢管安装遵循以下几点：1、电缆管预埋应配合土建，做到预埋及时,位置正确，走向合理，特别应注意避免和工艺管道及工业水沟直接交叉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站电气安装作业指导书(一)
变电站电气安装作业指导书
