咸阳市天然气输配三期渭河穿越工程防洪评价刘素梅【摘要】介绍了咸阳市天然气输配三期渭河穿越工程项目概况.通过现场查勘,对项目区河道历史演变概况、近期演变及演变趋势进行了分析.采用实测资料分析、理论(经验)公式、面积比拟法,计算分析穿越工程设计洪水和河道行洪、冲刷淤积数据,核定管道穿越断面在河段的设计洪水及冲刷深度等,探讨了工程建设可能给河道防洪、河岸防护、安全度汛、工程管理等方面造成的影响,最后作出综合评价:项目可以顺利实施.【期刊名称】《广西水利水电》【年(卷),期】2018(000)005【总页数】5页(P80-84)【关键词】天然气输配;渭河;防洪评价;河道;演变;咸阳【作者】刘素梅【作者单位】三原县水利工作队,陕西三原 713800【正文语种】中文【中图分类】TV8771 概况为了满足咸阳市发展需求,规划建设咸阳市城市天然气输配三期工程。
工程供气范围为:东起西咸交界,北至三原县。
渭河两岸河堤之间的宽度约1 197 m,勘察期穿越区河流主槽水位最深约0.7 m。
本项目管段采用定向钻穿越,穿越等级为河流大型穿越,设计洪水频率1%。
根据涉河工程建设的有关法规和国家计委、水利部《河道管理范围内建设项目管理的有关规定》,需对该工程项目进行防洪评价。
2 河道演变分析在距今大约2000多年的历史时期内,渭河河道演变可分为历史时期、三门峡水库修建前、修建后3个发育阶段。
本次河道演变分析以1960年三门峡水库修建前作为历史时期,1960年以后按近期演变进行分析。
2.1 河道历史演变概况据大量文献记载和考古资料证实,近2000余年来渭河中下游河道侧蚀北移。
将古河道与今日渭河河道做比较,可以看出,渭河从一级阶地形成以来河道不断向北偏移的规律,项目段渭河总的趋势是由南向北移动。
2.2 河道近期演变分析2.2.1 河床冲淤变化分析图1 渭河下游历年累计淤积体积变化图(1)渭河下游河道冲淤变化分析。
1960年以后,渭河下游的侵蚀基本面迅速抬升,河道出现了严重的淤积,排洪能力迅速降低,淤积末端不断上延,改变了60年代以前天然河道的性质。
城市跨河桥梁工程防洪综合评价及管理措施

城市跨河桥梁工程防洪综合评价及管理措施摘要:在城市规划过程中,出于城市美化等角度考虑,往往存在着河流从城市中穿过的现象,致使区域城市防洪工作成为城市规划工作的重点内容。
为提升城市交通通行能力,加强河流两岸的交通衔接,促进城市经济发展,跨河桥梁的建设尤为重要。
城市涉河建筑物必然与城市防洪问题紧密相连,因此,城市跨河桥梁建设对于区域城市防洪的影响逐渐成为热点话题。
综合分析某区域城市防洪特点,结合桥梁所在河段情况及设计方案本文对城市跨河桥梁工程进行防洪综合评价及并提出合理可行的管理措施进行分析,以供参考。
关键词:桥梁工程;防洪综合评价;管理引言跨河桥梁建设对河道的影响,主要体现在河道管理范围内设置的桥墩束窄了河道过水断面,水流过桥墩时需克服桥墩阻力,造成局部能量的损失,从而在桥墩前形成一定水位壅高和水头损失,增加了防洪压力。
1概述拟建铧山大桥位于陕西省神木市窟野河中游干流上,左岸为神木老城区滨河大道,右岸为铧西区铧山小区。
本次设计拆除既有窟野河铧山桥,在原址新建一座桥梁,新铧山大桥全长595m,孔跨布设从左岸至右岸为(3×25)m+(3×30)m+(2×67.6)m+(104+152)m+(25)m,主桥横跨窟野河,左侧引桥上跨滨河大道下接铧山路,右侧引桥上跨既有辅道,涉河桥长323.6m,主桥以全桥跨方式跨越窟野河,1#桥墩位于右岸基岩山体上,4#桥墩位于河道左岸滨河大道东,在河道内布设桥墩两组,分别为2#和3#桥墩,2#桥墩宽6m,3#桥墩宽3m。
河道内梁底最低高程948.29m,大桥跨左岸河堤为67.6m连续箱梁,桥梁轴线方向与左岸河堤夹角约90°,左岸现状堤顶高程为931.80m,桥梁左岸堤防处最低下弦高程为948.17m,现状梁底净空为16.37m。
堤防临水侧桥墩承台距堤脚5.29m,距离桥墩墩柱7.7m,背水侧距离人行梯道墩柱1.62m。
该桥为城市主干路上的特大桥,设计防洪标准为300年一遇。
桥渡群壅水特性及对河势演变的影响

验, 对拟建二跨 渭河桥 附近河段的演变特点 以及桥 渡群 对河势
调整的影响进行深入研究 , 以使桥渡群设计满足既经济 又安全
的要 求 。
水沙系列 与“0渭河规划 ” 10年 一遇洪水过程 及 30年一 9 的 0 0
遇洪水 的洪峰流量 , 型沙采用郑州热电厂粉煤灰 。 模
3 河床演变分析
ห้องสมุดไป่ตู้
处有上涨渡控导 工程 。这些 工程对控 导 主流 、 稳定 河势 、 保护
堤 防起到了重要作用 。规划桥渡群河段按微弯方案整 治 , 设计
制导线宽 6 0m, 0 整治流量为 350m。s 0 / 。
桥位河段 自 15 95年 以来 河势摆 动 剧烈 ,2 纪 6 0世 o一7 0 年代虽然陆续修 建了部分河道整治和堤 防工程 , 使得河道 主流 基本得到了控制 , 河势 日趋稳定 , 但河势仍 比较散乱 , 弯顶不断
沙量为 2 3 . 5亿 t《 ;渭河流域综合治理规划》 3 0年一遇洪 水 中 0
的洪峰流量 ( 华县站 ) 1 0 。s 为 38 0m / 。 拟建桥位河段两岸堤 防防洪标 准均为 5 0年一 遇 , 位上 桥
游 15 . m 处 有 河滩 李 和八 里 店 2处 控 导 工程 , 游 5k . ~26k 下 m
3 2 桥 渡群河 段冲淤 及河势变 化分 析 .
据水沙资料分析 , 位所 在 的临潼一华县 ( 淤 1 桥 渭 0—2 ) 6 河段 在 30年一 遇 和 10年 一 遇洪 水 时, 积厚 度 分别 为 0 0 淤 0 6 80 4 1m。由套绘 的不同 时期 桥位 ( .0 、. 7 渭淤 1 7断面 ) 河道 断面 的冲 淤变 化 可 以看 出 , 淤 1 渭 7断面 自 17 9 3年 1 0月 到 20 0 5年 1 0月断面平均淤积高达 10 桥渡群 的相互作用使 . 8m, 得桥位及上游河段主槽 冲淤变化 比较大 , 滩面不断淤积抬高。
河道水面线推求及参数选取方法

设计洪水水面线推算根据沿程比降、流量、建筑物及支流汇入情况,水面线分段进行推算。
(1)水面线推算的基本公式水面线计算按明渠恒定非均匀渐变流能量方程,在相邻断面之间建立方程,采用逐段试算法从下游往上游进行推算。
具体如下:2g2g 21w 2221V h V Z Z αα-++= 式中: 1Z 、1V —-上游断面的水位和平均流速;2Z 、2V ——下游断面的水位和平均流速;j f w h h h +=——上、下游断面之间的能量损失;l RC Vh f 22=-—上、下游断面之间的沿程水头损失; )22(2221gV g V h j -=ζ—-上、下游断面之间的局部水头损失; ζ——局部水头损失系数,根据《水力计算手册》,由于断面逐渐扩大的ζ取值0.333,桥渡处ζ取值0。
05~0。
1。
C —-谢才系数;R ——水力半径;α——动能修正系数。
(2)河道糙率河道的粗糙系数受到河床组成床面特性、平面形态及水流流态、植物、岸壁特性等影响,情况复杂,不易估计,本工程河道基本顺直,床面平整,经过整治的河床粗糙系数可以采用《水工设计手册》第一卷P1—404介绍的当量粗糙系数x Nxnn ∑=1当 ;设总湿周x 的各组成部分1x ,2x ,……N x 及所对应的粗糙系数分别为n 1,n 2……n N 。
1糙率的选取河道糙率影响因素有河槽方面也有水流方面。
河槽边壁及河床粗糙程度,滩地植被,河槽纵横形态的变化是主要因素。
大洪水糙率小于小洪水糙率,若附近有大洪水资料时可采用河段附近现状河道纵横断面资料反推综合糙率;若河道纵横断面于大洪水有较大变化时应在河道原貌的基础上反推糙率;反推糙率实际上小于实际糙率.无资料时可根据经验参照水力计算手册确定,偏重于安全考虑,在河道整治工作中糙率适当选小些,在防洪规划中适当大一些。
2起推断面与起推水位的确定水流为缓流时起推断面一般选在推算河段下游,急流时选在上游,附近下游有水文站时以水文站为起推断面,依据实测水位资料分析不同标准洪水位,当缺乏高标准的水位流量关系时可适当将水位流量关系外延。
HEC-RAS在跨河桥梁防洪壅水计算中的应用

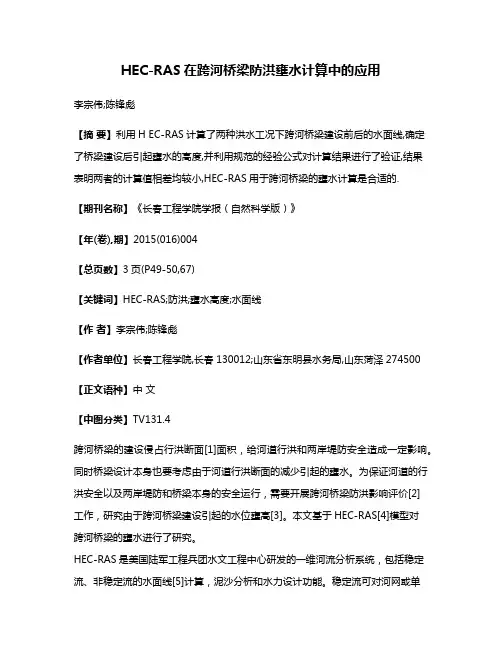

HEC-RAS在跨河桥梁防洪壅水计算中的应用李宗伟;陈锋彪【摘要】利用H EC-RAS计算了两种洪水工况下跨河桥梁建设前后的水面线,确定了桥梁建设后引起壅水的高度,并利用规范的经验公式对计算结果进行了验证,结果表明两者的计算值相差均较小,HEC-RAS用于跨河桥梁的壅水计算是合适的.【期刊名称】《长春工程学院学报(自然科学版)》【年(卷),期】2015(016)004【总页数】3页(P49-50,67)【关键词】HEC-RAS;防洪;壅水高度;水面线【作者】李宗伟;陈锋彪【作者单位】长春工程学院,长春130012;山东省东明县水务局,山东菏泽274500【正文语种】中文【中图分类】TV131.4跨河桥梁的建设侵占行洪断面[1]面积,给河道行洪和两岸堤防安全造成一定影响。
同时桥梁设计本身也要考虑由于河道行洪断面的减少引起的壅水。
为保证河道的行洪安全以及两岸堤防和桥梁本身的安全运行,需要开展跨河桥梁防洪影响评价[2]工作,研究由于跨河桥梁建设引起的水位壅高[3]。
本文基于HEC-RAS[4]模型对跨河桥梁的壅水进行了研究。
HEC-RAS是美国陆军工程兵团水文工程中心研发的一维河流分析系统,包括稳定流、非稳定流的水面线[5]计算,泥沙分析和水力设计功能。
稳定流可对河网或单河段的各种流态进行水面线计算。
计算原理基于一维能量方程,逐个断面的通过标准步进法求解。
能量方程如下:,图1清晰地展示了能量方程中的各个参数的物理意义。
其中,水头损失包括沿程损失和局部损失。
采用稳定流计算对防洪评价中的建筑物壅水进行计算。
2.1 工程概况某大桥跨越珲春河干流,位于骆驼河口上游1 797m处,根据地形、地质、水文条件,本桥设置于桩号:K2+827。
桥梁总长990m,共31孔,桥梁结构型式为5×30 m+6×40m+20×30 m简支转连续T梁(箱梁)桥,其中30 m跨径采用箱梁结构,40 m跨径采用T梁结构,桥梁的起始端和末端采用跨越方式跨过堤防。
关于咸阳市渭河横桥工程桥梁用地面积的说明

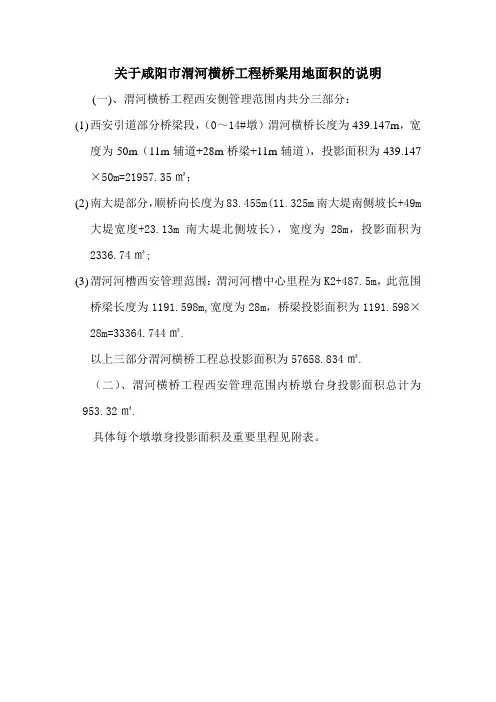

关于咸阳市渭河横桥工程桥梁用地面积的说明
