1.一般首先是改变初值,尝试不同的初始化,事实上好像初始化很关键,对于收敛~2.Ansys的收敛最基础的是网格的质量,这个靠经验3.首先查找网格问题,如果问题复杂比如与模型、边界、初始条件都有关系。

4.边界条件、网格质量5.有时初始条件和边界条件严重影响收敛性,曾经作过一个计算反反复复,通过修改网格,重新定义初始条件,包括具体的选择的模型,还有老师经常用的方法就是看看哪个因素不收敛,然后寻找和它有关的条件,改变相应参数。

就收敛了6.A.检查是否哪里设定有误.B.从算至发散前几步,看presure分布,看不出来的话,再算几步,看看问题大概出在那个区域,连地方都知道的话,应该不难想出问题所在.C.网格,配合第二点作修正,或是认命点,就重建个更漂亮的,或是更粗略的来除错...D.再找不出来的话,我会换个solver...7.我解决的办法是设几个监测点,比如参数变化较大的地方,若这些地方的参数变化很小,就可以认为是收敛了,尽管此时残值曲线还没有降下来。

8.记得好像调节松弛因子也能影响收敛,不过代价是收敛速度。

9.网格有一定的影响,最主要的还是初始和边界条件载荷步、载荷子步均是对所施加荷载的一种描述方式。

在施加荷载的时候需要对载荷步、载荷子步进行定义。

载荷步仅仅是为了获得解答的载荷配置,它的作用是在给定时间间隔内的一组荷载。

在线性静态或稳态分析中,可以使用不同的载荷步、施加不同的载荷组合。

在瞬态分析中,多个载荷步载荷历程曲线的不同区段来描述荷载随时间的变化情况。

在有一些分析中需要用到载荷子步。

载荷子步是正在求解的载荷步中的时间点,是对载荷步描述的进一步细化。

在所有的静态和瞬态分析中,ANSYS通过指定分析中载荷步结束的时间来定义载荷步。

这样,在瞬态分析或其他有关速率的静态分析中,时间具有实际意义;在于速率无关的分析中,时间是作为识别载荷步以及载荷子步的“计数器”来跟踪载荷步,并无实际意义。

时间步则一般在非线性问题或瞬态动力学问题求解中使用,是每一次迭代求解的步长,设置过大则容易不收敛。

ANSYS中简化模型和划分网格的方法

ANSYS中简化模型和划分网格的方法

广州有道资料网ANSYS中简化模型和划分网格的方法本文介绍了ANSYS中简化模型和划分网格的相关方法。

使在建立仿真模型时,经验是非常有助于用户决定哪些部件应该考虑因而必须建立在模型中,哪些部件不应该考虑因而不需建立到模型中,这就是所谓的模型简化。

此外,网格划分也是影响分析精度的另外一个因素。

本文将集中讨论如何简化模型以获得有效的仿真模型以及网格划分需要注意的一些问题。

理想情况下,用户都希望建立尽可能详细的仿真模型,而让仿真软件自己来决定哪些是主要的物理现象。

然而,由于有限的计算机资源或算法限制,用户应该简化电磁仿真的模型。

模型简化模型简化主要取决于结果参数及结构的电尺寸。

例如,如果用户希望分析安装在某电大尺寸载体上的天线的远场方向图,那么模型上距离源区超过一个波长的一些小特征和孔径(最大尺度小于/50)就可以不考虑。

另一方面,如果用户希望分析从源到用带有小孔的屏蔽面屏蔽的导线之间的耦合,那么必须对小孔、靠近源的屏蔽面以及导线进行精确建模。

另外一个常用的简化是用无限薄的面来模拟有限厚度的导体面。

一般而言,厚度小于/100的金属面都可以近似为无限薄的金属面。

有限导电性和有限厚度的影响可以在SK卡中设置。

对于比较厚的导体面,如果这种影响是次要的,那么用户仍然可以采取这种近似。

例如,当建立大反射面天线的馈源喇叭模型时,喇叭壁的有限厚度对于反射面天线主波束的影响就是次要的。

然而,如果喇叭天线用于校准标准时,那么喇叭壁的有限厚度就不能忽略。

网格划分一般而言,网格划分的密度设置为最短波长的十分之一。

然而,在电流或电荷梯度变化剧烈的区域,如源所在区域、曲面上的缝隙和曲面的棱边等,必须划分得更密。

一个实用的指导原则是网格大小应该与结构间的间隔距离(d)相比拟(%26lt;=2d)。

同样地,如果需要计算近场分布,那么网格大小应该同场点到源点间距离(d)相比拟。

总之,用户建立的几何模型应该抓住主要的物理现象,而网格划分则需要权衡输出结果相对于网格大小的收敛性。

ansys中统计点的数量命令

ansys中统计点的数量命令

一、概述在使用ANSYS进行仿真分析时,我们经常需要对模型进行细致的观测和数据收集。

在这个过程中,统计点是一个非常重要的工具,它可以帮助我们定位并且收集我们感兴趣的数据。

二、统计点的定义在ANSYS中,统计点(probe)是一种特殊的数据收集工具,它可以在仿真过程中对感兴趣的位置或者区域进行数据采集和统计。

通过放置统计点,我们可以在仿真过程中对特定位置的物理量进行实时监测,比如压力、温度、速度等。

三、统计点的放置方法要放置统计点,首先需要进入ANSYS的后处理模块,在后处理模块中,我们可以通过以下步骤放置统计点:1. 载入仿真模型2. 定位到感兴趣的位置或者区域3. 在工具栏中选择"Probe"工具4. 在模型上点击鼠标左键放置统计点四、统计点数量的限制在实际使用过程中,ANSYS对于统计点的数量是有一定限制的。

一般来说,ANSYS对于统计点的数量限制主要有两个方面:1. 计算资源限制:在进行大规模仿真分析时,计算资源是有限的,如果设置过多的统计点,会增加计算的复杂度和时间。

2. 数据处理限制:在后处理阶段,数据处理也是需要时间和资源的,设置过多的统计点会增加后处理的工作量。

五、ANSYS中统计点数量的命令在ANSYS中,我们可以通过命令的方式来设置统计点的数量限制。

以下是在ANSYS中设置统计点数量的命令:1. 设置全局统计点数量限制:/num, nmax, NMAX, STATPOINT, MAXT2. 设置局部统计点数量限制:/sel, TYPE, STATPOINT, NUMMAX3. 改变统计点数量限制:/num, STATPOINT, NUMMAX, a4. 查看当前统计点数量:/num, STATPOINT, nummax, PRNTLIST六、结语通过合理地设置统计点的数量,我们可以在保证数据准确性的尽量减少计算和后处理的负担。

在实际使用过程中,需要根据具体仿真模型和计算资源来合理设置统计点的数量限制。

LS-DYNA(ANSYS)教程

LS-DYNA(ANSYS)教程
• • 非线性屈曲 阶越屈曲
F(t)


声波的传播
失效分析
应力波的传播 2500 体单元. CPU 时间2 sec (SGI Octane R12000)
March 7, 2002 Inventory #001630 1-11
概述
C. 显式和隐式方法的比较
静态 “准” 静态 动态
PUNCH
BLANK DIE
概述
A. 什么是 ANSYS/LS-DYNA?
• • 显式动力学有限元程序的基本目标 用来求解高度非线性瞬态动力学问题
– 对大范围的接触类型有效
– 丰富先进的材料模型 – 强大的大变形分析能力

ANSYS 和LS-DYNA 程序的无缝结合
– 将LS-DYNA 求解器完全集成到 ANSYS程序中 – 所有的前后处理使用ANSYS标准格式 – GUI 完全类似于通用ANSYS程序
结构问题
金属成形
碰撞问题
SF=0 隐式方法
SF 0
S F = ma
显式方法
March 7, 2002 Inventory #001630 1-12
概述
… 显式-隐式方法的比较
隐式时间积分: • 时间t+Dt 时计算平均加速度-位移:
1 a u K F t D t t D t
March 7, 2002 Inventory #001630 1-16
概述
D. 临界时间步
• 杆件的临界时间步长 – 自然频率:
c ωmax= 2 l
• 临界时间步长:
其中
c=
E ρ
(波传播速度)
l Δ t= c
– Courant-Friedrichs-Levy-准则

ANSYS 14.5 超详细安装教程

ANSYS 14.5 超详细安装教程

/s/blog_599d8faa01019712.htmlANSYS 14.5.7安装全过程不太明白为什么总有朋友在ANSYS安装上纠结。

按照我个人的经验,ANSYS自11.0版本之后,其安装过程极为简单,不应该存在安装方面的问题。

这里以ANSYS14.5.7为例详细描述软件安装过程。

由于本人使用的是D版,故文中会涉及一部分PJ方面的步骤,望官方勿扰,各位看官若口袋充实的话还是多支持正版。

再次声明:D版软件仅用于学习,请勿用于商业用途。

(这里有说废话的嫌疑,一般来说,正版用户可以享受代理商上门安装服务。

呵呵)1、准备工作在进行安装工作之前,需要进行一些准备工作:(1)准备ANSYS软件。

这个毋庸置疑。

ANSYS14.5.7可以在互联网上很容易搜索并下载得到。

当然D版也有很多版本,本文使用MAGNiTUDE版本。

(2)虚拟光驱软件。

这个网络上随便下载一款即可。

本文使用winmount作为虚拟光驱软件。

(3)预留大约20G硬盘空间。

2、安装必须文件打开下载的ANSYS14.5.7文件夹,包含两个主要文件ANSYS1457_WINX64_disk1.ISO及ANSYS1457_WINX64_disk1.ISO。

利用虚拟光驱加载DISK1。

需要注意的是,这里务必使用虚拟光驱或刻录光盘,请勿解压。

文件夹中内容如下图所示,鼠标双击InstallPreReqs.exe文件进行必要程序安装。

3、安装ANSYS鼠标双击setup.exe文件,进入ANSYS安装过程。

(注意:若为Win7以上版本,为避免不必要的麻烦,可选择管理员模式安装)弹出如上图所示对话框,如图所示。

选择【Install ANSYS Products】进行安装。

对于其他选项:(1)EKM Server。

安装ANSYS EKM服务器,个人用户很少用到。

(2)MPI。

安装MPI协议,主要用于并行计算,不安装的话可以使用ANSYS默认并行协议。

可在后面选择性安装。

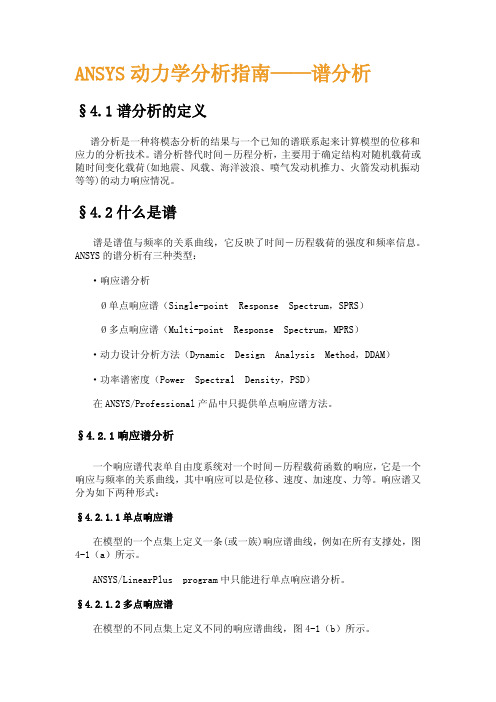

ANSYS动力学分析指南——谱分析

ANSYS动力学分析指南——谱分析

ANSYS动力学分析指南——谱分析§4.1谱分析的定义谱分析是一种将模态分析的结果与一个已知的谱联系起来计算模型的位移和应力的分析技术。

谱分析替代时间-历程分析,主要用于确定结构对随机载荷或随时间变化载荷(如地震、风载、海洋波浪、喷气发动机推力、火箭发动机振动等等)的动力响应情况。

§4.2什么是谱谱是谱值与频率的关系曲线,它反映了时间-历程载荷的强度和频率信息。

ANSYS的谱分析有三种类型:·响应谱分析Ø单点响应谱(Single-point Response Spectrum,SPRS)Ø多点响应谱(Multi-point Response Spectrum,MPRS)·动力设计分析方法(Dynamic Design Analysis Method,DDAM)·功率谱密度(Power Spectral Density,PSD)在ANSYS/Professional产品中只提供单点响应谱方法。

§4.2.1响应谱分析一个响应谱代表单自由度系统对一个时间-历程载荷函数的响应,它是一个响应与频率的关系曲线,其中响应可以是位移、速度、加速度、力等。

响应谱又分为如下两种形式:§4.2.1.1单点响应谱在模型的一个点集上定义一条(或一族)响应谱曲线,例如在所有支撑处,图4-1(a)所示。

ANSYS/LinearPlus program中只能进行单点响应谱分析。

§4.2.1.2多点响应谱在模型的不同点集上定义不同的响应谱曲线,图4-1(b)所示。

图4-1单点响应谱和多点响应谱§4.2.2动力设计分析方法该法是一种用于分析船用装备抗振性的技术,它所使用的谱是从美国海军研究实验室报告(NRL-1396)中一系列经验公式和振动设计表得来的。

§4.2.3功率谱密度功率谱密度谱是一种概率统计方法,是对随机变量均方值的量度。

超声波模具ansys有限元分析流程

超声波模具ansys有限元分析流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!超声波模具 ansys 有限元分析流程一、前期准备阶段在进行超声波模具 ansys 有限元分析之前,需要做好充分的准备工作。

接触分析

ANSYS有三种类型的接触单元:点对点:最终位置事先知道;只能用于低次单元点对面:接触区域未知,并且允许大滑动;面对面:接触区域未知,并且允许大滑动(相对点对面接触有几个优点)。

接触分析属于高度非线性分析,需要较多的计算资源,这对网格划分以及接触面的选择提出了较高要求。

ansys可完成的接触分析主要有三类:点点,点面,面面接触分析;接触分析主要分为两类:刚体—柔体接触以及柔体—柔体接触。

其中,金属成型分析是典型的刚体柔体接触,一般的接触的问题均为柔体——柔体接触。

★分析的难点在于:1.接触面的识别和选择;2.摩擦模型的选择。

ansys接触分析是通过建立一层接触单元覆盖在接触面之上点点接触一般较少使用,它适用于:预先知道接触位置,且相对滑动忽略,转动量很小,即使是几何非线性分析。

一些过盈装配问题可以采用点点接触代替面面接触;点面接触不需要知道确切接触位置,也不必保持网格一致,允许较大的变形和相对滑动。

这种接触推荐采用contact48而不是26来计算;面面接触是最为常见也是适用范围较广的接触类型:★几个原则(asymmetric contact):接触单元不能渗入目标面,但是目标(面上的)单元可以渗入接触面。

目标面总是刚性的,接触面总是柔性的。

平面或者凹面为目标面;网格细致的为接触面,网格粗糙的为目标面(目标面可以被渗入);The softer surface should be the contact surface and the stiffer surface should be the target surface.高阶单元为接触面,低阶为目标面;However, for 3-D node-to-surface contact, 低阶单元为接触面,高阶为目标面;面积大的是目标面。

In the case of 3-D internal beam-to-beam contact modeled by CONTA176 (a beam or pipe sliding inside another hollow beam or pipe),内部的为接触面,外部为目标面;However, when the inner beam is much stiffer than the outer beam, the inner beam can be the target surface.若不能很好的区分接触面和目标面(When there are several contact pairs involved in the model, and the graphical picking of contact and target surfaces is difficult, you can just define the symmetric contact pairs and, by setting KEYOPT(8) = 2)可采用对称接触分析(Symmetric Contact),即通过设置KEYPOINT(8)=2 实现。

最新 ANSYS Fluent中文版介绍


有 液 体 受 热 或 受 冷 产 生 相 变 的 系 统( 例 如 如何影响流体温度变化等。
热 交换器)需要精确的多相流模拟功能; 在这个血液流经心脏三叶瓣阀的瞬态 双 向 流 固 耦 合 解 决 方 案 中, 血 液 流 面临多物理场现象挑战的系统(例如流固耦合) 将正确的投资用于合适的技术
使 用的是非牛顿流体,生物组织使用 需要简单易用且高精度的高级功能。
并行可扩展性 Fluent 的并行扩展功能确保您的仿真能够 高效地利用由同类或异类处理器构成的并行 网络。动态的、基于物理的负载平衡技术 自 动化地探测和分析并行性能,在不同的 处理器之间调整计算网格的分布情况,最大化 计算速度。
用户定制化 ANSYS Fluent 可以轻易实现定制和扩展。 例 如, 可 以 实 现 您 自 己 专 业 的 物 理 模 型, 设计以及脚本化用户环境以拥有更好的操作 体验,或者更进一步实现工作流程的自动化。
处理完整系统的复杂物理现象
您可以使用 Fluent 无缝耦合 ANSYS 的结构
多年以来,产品已经变得非常复杂,您所面 或电磁仿真工具,获取对整个系统更深入的
临的流体动力学问题也更加复杂:有运动部 认识。例如,您可以研究流体系统如何导致
件的系统(例如活塞和阀门)需要瞬态分析; 容 器 的 结 构 变 形, 或 者 电 子 器 件 产 生 热 量
在某些应用领域,需要软件产品具有可追溯 的、信誉卓著的质量认证过程。ANSYS 对产品 质量有着深入和长期的承诺。我们是第一家 获得 ISO9001 设计分析软件认证的机构, 并且年复一年地维持着这项认证。
对于 HEV/EV 的开发,例如电池包内的电池单体温度 分布和流场,ANSYS 集成平台可以让研究人员同时 评估多种物理现象(包括流体、结构应力、热、电磁 场等)在各部件、各子系统上的作用情况,以及系统 级的各物理场之间的相互作用情况。

ansys后处理常用命令

结合自身经验,谈ANSYS中的APDL命令(一)发表时间:2009-4-7 作者: 倪欣来源: e-works关键字: ansys APDL 命令流在ANSYS中,命令流是由一条条ANSYS的命令组成的一个命令组合,这些命令按照一定顺序排布,能够完成一定的ANSYS功能,本文是作者结合自身经验所总结的一些命令。

在ANSYS中,命令流是由一条条ANSYS的命令组成的一个命令组合,这些命令按照一定顺序排布,能够完成一定的ANSYS功能,这些功能一般来说通过菜单操作也能够实现(而那些命令流能够实现,菜单操作实现不了的单个命令比较少见)。

以下命令是结合我自身经验,和前辈们的一些经验而总结出来的,希望对大家有帮助。

(1).Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元(2).Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点(缺省)R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值(3).Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元(缺省)R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item:Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号(4). mp, lab, mat, co, c1,…….c4定义材料号及特性lab: 待定义的特性项目(ex,alpx,reft,prxy,nuxy,gxy,mu,dens)ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号(缺省为当前材料号)c : 材料特性值,或材料之特性,温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项,2次项,3次项,4次项的系数(5). 定义DP材料:首先要定义EX和泊松比:MP,EX,MAT,……MP,NUXY,MAT,……定义DP材料单元表(这里不考虑温度):TB,DP,MAT进入单元表并编辑添加单元表:TBDATA,1,CTBDATA,2,ψTBDATA,3,……如定义:EX=1E8,NUXY=0.3,C=27,ψ=45的命令如下:MP,EX,1,1E8MP,NUXY,1,0.3TB,DP,1TBDATA,1,27TBDATA,2,45这里要注意的是,在前处理的最初,要将角度单位转化到“度”,即命令:*afun,deg (6). 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ANSYS使用经验 [b]ANSYS使用经验[/b] 1,如何定制Beam188/189单元的用户化截面 2,ANSYS 查询函数(Inquiry Function) 3,ANSYS是否具有混合分网的功能? 4,机器人结构的优化分析 5,利用ANSYS随机振动分析功能实现随机疲劳分析 6,耦合及约束方程讲座一、耦合 7,耦合及约束方程讲座二、约束方程 8,巧用ANSYS的Toolbar 9,如何得到径向和周向的计算结果? 10,如何加快计算速度 11,如何考虑结构分析中的重力 12,如何使用用户定义用户自定义矩阵 13,如何提取模态质量 14,ANSYS的几种动画模式 Q: ANSYS中有好几种动画模式,但并非同时可用。那么有哪几种类型,何时可用呢? Q: 这些动画模式的区别是什么? Q: 如何存储在ANSYS中创建的动画? Q: A用Bitmap模式存储的.avi文件与用AVI模式存储的.avi文件有何不同? Q: UNIX上制作的动画能否在PC上播放? Q: ANIMATE是否能读入所有的动画文件? 15,如何正确理解ANSYS的节点坐标系 16,为什么在用BEAM188和189单元划分单元时会有许多额外的节点?可不可以将它们删除? 17,应用ANSYS软件进行钢板弹簧精益设计 18,用ANSYS分析过整个桥梁施工过程 Q: I must build the whole model and kill the elements that don't take part in the analysis of certain erection stage, so i think the multiple steps is not a useful way to solve the problem 19,在ANSYS5.6中如何施加函数变化的表面载荷 20,在ANSYS中怎样给面施加一个非零的法向位移约束? 21,在任意面施加任意方向任意变化的压力 22,ANSYS程序的二次开发 23,参数化程序设计语言(APDL) 24,用户界面设计语言(UIDL) 25,用户程序特性(UPFs) 26,ANSYS数据接口 27,解析UIDL篇 28,UIDL实例解析一 29,UIDL实例解析二 来自中国有限元联盟

全文:

如何定制Beam188/189单元的用户化截面 ANSYS提供了几种通用截面供用户选用,但有时不能满足用户的特殊需求。为此,ANSYS提供了用户创建截面(库)的方法。如果你需要创建一个非通用横截面,必须创建一个用户网格文件。具体方法是,首先创建一个2-D实体模型,然后利用SECWRITE命令将其保存(Main Menu>Preprocessor>Sections> -Beam-Write Sec Mesh)。该过程的细节如下: 1. 创建截面的几何模型(二维面模型)。 2. 对所有线设置单元份数或者单元最大尺寸 (Main Menu>Preprocessor> -Meshing-Size Cntrls>-Lines-Picked Lines或使用MeshTool)。记住:保证模型中的区格(cell)数目不能超过250个。 3. 选择菜单Main Menu>Preprocessor>Sections>-Beam-Write Sec Mesh,弹出一个拾取窗口,单击Pick All拾取包含区格的所有面。 4. ANSYS自动在所有面上创建区格。在划分网格时,ANSYS可能显示单元形状差的消息,也可以被忽略不显示,但是总能看到一条消息“Unable to mesh area....”。如果已经完成上述工作,你清除所有面上的单元(Main Menu>Preprocessor>-Meshing-Clear> Areas),并重复第2、3、4步,即必须重新控制网格密度。 5. 如果第4步成功则弹出Write Section Library File对话框,File Name域填入一个未用过SECT文件名,Drives域指定一个截面文件存放驱动器,Directories域指定一个截面文件存放目录,然后单击按钮OK,完成用户截面文件建立。如果在第3步中给线指定太多单元份数,区格和节点的数目可能超过限制范围,必须清除所有面上的单元2~4步,直到获得合适数量的区格和节点。 一旦完成上述工作,用户可以在以后分析中读取用户网格文件 (Main Menu > Preprocessor > Sections > -Beam-Read Sect Mesh),定义成适当的截面ID号,就与通用梁完全一致。要想检查用户截面,只要绘制截面(网格)图(Main Menu>Preprocessor>Sections>Plot Section)或者列表截面属性(Main Menu>Preprocessor>Sections>List Sections)。

ANSYS 查询函数(Inquiry Function) 在ANSYS*作过程或条件语句中,常常需要知道有关模型的许多参数值,如选择集中的单元数、节点数,最大节点号等。此时,一般可通过*GET命令来获得这些参数。现在,对于此类问题,我们有了一个更为方便的选择,那就是查询函数 - Inquiry Function。 Inquiry Function类似于ANSYS的 *GET 命令,它访问ANSYS数据库并返回要查询的数值,方便后续使用。ANSYS每执行一次查询函数,便查询一次数据库,并用查询值替代该查询函数。 假如你想获得当前所选择的单元数,并把它作为*DO循环的上界。传统的方法是使用*GET命令来获得所选择的单元数并把它赋给一个变量,则此变量可以作为*DO循环的上界来确定循环的次数 *get, ELMAX,elem,,count *do, I, 1, ELMAX „ „ *enddo 现在你可以使用查询函数来完成这件事,把查询函数直接放在*DO循环内,它就可以提供所选择的单元数 *do, I, ELMIQR(0,13) „ „ *enddo 这里的ELMIQR并不是一个数组,而是一个查询函数,它返回的是现在所选择的单元数。括弧内的数是用来确定查询函数的返回值的。第一个数是用来标识你所想查询的特定实体(如单元、节点、线、面号等等),括弧内的第二个数是用来确定查询函数返回值的类型的(如选择状态、实体数量等)。 同本例一样,通常查询函数有两个变量,但也有一些查询函数只有一个变量,而有的却有三个变量。 查询函数的种类和数量很多,下面是一些常用、方便而快速快捷的查询函数 1 AREA-arinqr(areaid,key) areaid-查询的面,对于key=12,13,14可取为0; key-标识关于areaidr的返回信息 =1, 选择状态 =12,定义的数目 =13,选择的数目 =14,定义的最大数 =-1,材料号 =-2,单元类型 =-3,实常数 =-4,节点数 =-6,单元数 „ arinqr(areaid,key)的返回值 对于key=1 =0, areaid未定义 =-1,areaid未被选择 =1, areaid被选择 „ 2 KEYPOINTS-kpinqr(kpid,key) kpid-查询的关键点,对于key=12,13,14为0 key -标识关于kpid的返回信息 =1,选择状态 =12,定义的数目 =13,选择的数目 =14,定义的最大数目 =-1,数料号 =-2,单元类型 =-3,实常数 =-4,节点数,如果已分网 =-7,单元数,如果已分网 kpinqr(kpid,key)的返回值 对于key=1 =-1,未选择 =0,未定义 =1, 选择

3 LINE-lsinqr(lsid,key) lsid-查询的线段,对于key=12,13,14为0 key-标识关于lsid的返回信息 =1, 选择状态 =2, 长度 =12,定义的数目 =13,选择的数目 =14,定义的最大数 =-1,材料号 =-2,单元类型 =-3,实常数 =-4,节点数 =-6,单元数 „ 4 NODE-ndinqr(node,key) node-节点号,对于key=12,13,14为0 key-标识关于node的返回信息 =1, 选择状态 =12,定义的数目 =13,选择的数目 =14,定义的最大数 =-2,超单元标记 =-3,主自由度 =-4,激活的自由度 =-5,附着的实体模型 ndinqr(node,key)的返回值 对于key=1 =-1,未选择 =0,未定义 =1, 选择

5 VOLUMES-vlinqr(vnmi,key) vnmi-查询的体,对于key=12,13,14为0 key-标识关于vnmi的返回信息 =1,选择状态 =12,定义的数目 =13,选择的数目 =14,定义的最大数目 =-1,数料号 =-2,单元类型 =-3,实常数 =-4,节点数 =-6,单元数 =-8,单元形状 =-9,中节点单元 =-10,单元坐标系 vlinqr(vnmi,key)的返回值 对于key=1 =-1,未选择 =0,未定义 =1, 选择

ANSYS是否具有混合分网的功能? ANSYS具有混合网格剖分的功能。例如两个粘在一起的面,可以对一个面进行三角形划分,再对另一个面进行四边形划分。过程见下列命令: /prep7 et,1,42 rect,,1,,1 rect,1,2,,1 aglue,all mshape,0,2d amesh,1 mshape,1,2d amesh,3
