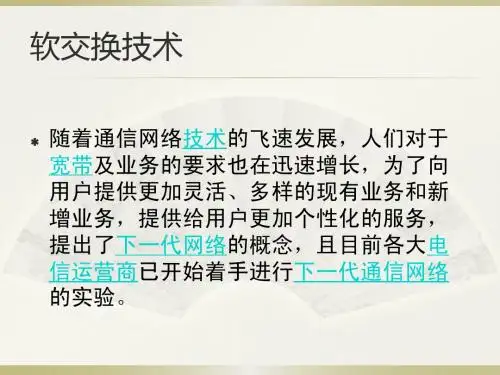

软交换技术
软交换技术软交换技术是一种用于电话通信系统的技术，它可以在数字网络中实现电话通信的传送和交换。
软交换技术的出现，极大地改变了传统的电话网络结构和通信方式，为我们带来了更多便利和高效的通信体验。
软交换技术采用软件定义的方式来实现电话交换功能，相对于传统的硬件交换机，软交换技术更具灵活性和可扩展性。
传统的硬交换机需要大量的物理设备和复杂的线路连接，而软交换技术则可以将交换功能全部集中在一台或多台服务器上，通过软件控制实现电话的接续、转接、呼叫转移等功能。
软交换技术的核心是软交换服务器，它负责处理电话通信中的各种功能和信号。
软交换服务器可以对电话信号进行数字化处理，并通过互联网协议（IP）将信号传送到目标用户。
而在传统的电话网络中，电话信号是通过模拟信号传输的，需要经过多次的模拟-数字转换和数字-模拟转换，信号质量容易受到传输距离和线路质量的影响。
软交换技术的优势在于其高度的可扩展性。
传统的硬交换机需要建设大量的交换中心和线路，成本较高且扩容困难。
而软交换技术则可以通过简单地增加或减少服务器的数量来实现扩容或缩容，大大降低了系统的运维成本和维护难度。
此外，软交换技术还能方便地与其他通信系统进行集成，实现电话与互联网、电视、视频会议等多媒体通信的无缝连接。
软交换技术也为企业提供了更多的灵活性和创新性。
通过软交换技术，企业可以实现统一通信，将电话、电子邮件、短信、即时通信等多种通信方式集成在一起，提高了办公效率和沟通质量。
此外，软交换技术还支持虚拟专用网（VPN）功能，可以实现远程办公、呼叫中心等应用，提高了企业的业务灵活性和扩展能力。
然而，软交换技术也存在着一些挑战和问题。
首先，软交换技术对网络的要求较高，特别是对带宽和网络延迟的要求较为敏感。
如果网络质量不好或者带宽不足，会导致语音质量下降、呼叫延迟增加等问题。
其次，软交换技术在规模化应用时需要考虑系统的稳定性和可靠性，以避免系统崩溃或故障导致的通信中断。

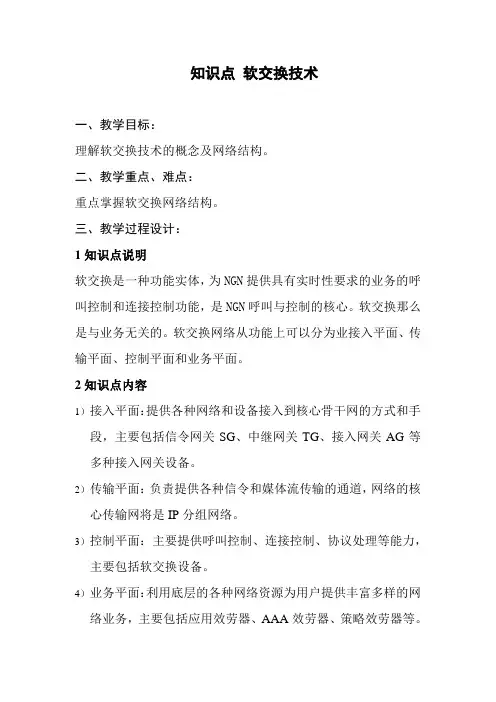

通信工程设计与监理《软交换技术》
知识点软交换技术
一、教学目标：
理解软交换技术的概念及网络结构。
二、教学重点、难点：
重点掌握软交换网络结构。
三、教学过程设计：
1知识点说明
软交换是一种功能实体，为NGN提供具有实时性要求的业务的呼叫控制和连接控制功能，是NGN呼叫与控制的核心。
软交换那么是与业务无关的。
软交换网络从功能上可以分为业接入平面、传输平面、控制平面和业务平面。
2知识点内容
1）接入平面：提供各种网络和设备接入到核心骨干网的方式和手段，主要包括信令网关SG、中继网关TG、接入网关AG等多种接入网关设备。
2）传输平面：负责提供各种信令和媒体流传输的通道，网络的核心传输网将是IP分组网络。
3）控制平面：主要提供呼叫控制、连接控制、协议处理等能力，主要包括软交换设备。
4）业务平面：利用底层的各种网络资源为用户提供丰富多样的网络业务，主要包括应用效劳器、AAA效劳器、策略效劳器等。
3知识点讲解
1）结合网络开展趋势引入软交换技术的概念。
2）介绍软交换网络体系结构。
四、课后作业或思考题：
1、判断：软交换是与业务无关的。
2、软交换网络从功能上可以分为业、传输平面、和业务平面。
3、简述软交换网络体系结构。
五、本节小结：
软交换是一种功能实体，为NGN提供具有实时性要求的业务的呼叫控制和连接控制功能，是NGN呼叫与控制的核心。
软交换那么是与业务无关的。
软交换网络从功能上可以分为业接入平面、传输平面、控制平面和业务平面。
软交换技术课件.ppt
❖ 软交换与业务层之间的接口提供访问各种数据库、三方应用平台、功能服 务器等接口，实现对增值业务、管理业务和三方应用的支持。其中：软交 换与应用服务器间的接口可采用SIP、API，提供对三方应用和增值业务的 支持；软交换与策略服务器间的接口对网络设备工作进行动态干预，可采 用COPS协议；软交换与网关中心间的接口实现网络管理，采用SNMP；软交 换与智能网SCP之间的接口实现对现有智能网业务的支持，采用INAP协议。
三、软交换的功能
❖ 软交换机其功能可以分为电话呼叫服务器，SIP服务器等 ❖ 电话呼叫服务器：通过媒体网关控制协议实现对所属中继网关和接入网关的控
制，实现基于分组承载网络的PSTN、ISDN业务特性; ❖ SIP服务器：提供SIP代理、注册、定位等SIP协议处理功能，实现基于分组网络
的SIP终端多媒体通信的功能;
三、软交换的能
❖ 协议功能，支持相应标准协议；业务交换功能；互通功能可通过各种 网关实现与响应设备的互通；资源管理功能对系统中的各种资源进行 集中管理，如资源的分配，释放和控制;
❖ 计费功能根据运营需求讲话单传送至计费中心；认证、授权功能可进 行认证授权；地址解析功能和语音处理功能。
三、软交换的功能
通信类专业教学资源库 石家庄邮电职业技术学院
《通信概论》课程
软交换技术
制作：电信工程系
2020/10/14
目录
01
软交换概念
02 软交换的网络结构
03 软交换的功能
04 软交换的特点
2020/10/14
05
软交换技术应用
一、软交换的概念
❖ 软交换技术是NGN网络的核心技术， 为下一代网络具有实时性要求的业务 提供呼叫控制和连接控制功能。
三、软交换的功能
❖ 软交换机其功能可以分为电话呼叫服务器，SIP服务器等 ❖ 电话呼叫服务器：通过媒体网关控制协议实现对所属中继网关和接入网关的控
制，实现基于分组承载网络的PSTN、ISDN业务特性; ❖ SIP服务器：提供SIP代理、注册、定位等SIP协议处理功能，实现基于分组网络
的SIP终端多媒体通信的功能;
三、软交换的能
❖ 协议功能，支持相应标准协议；业务交换功能；互通功能可通过各种 网关实现与响应设备的互通；资源管理功能对系统中的各种资源进行 集中管理，如资源的分配，释放和控制;
❖ 计费功能根据运营需求讲话单传送至计费中心；认证、授权功能可进 行认证授权；地址解析功能和语音处理功能。
三、软交换的功能
通信类专业教学资源库 石家庄邮电职业技术学院
《通信概论》课程
软交换技术
制作：电信工程系
2020/10/14
目录
01
软交换概念
02 软交换的网络结构
03 软交换的功能
04 软交换的特点
2020/10/14
05
软交换技术应用
一、软交换的概念
❖ 软交换技术是NGN网络的核心技术， 为下一代网络具有实时性要求的业务 提供呼叫控制和连接控制功能。
现代交换原理软交换技术与NGN课件
•22
•现代交换原理——软交换技术与NGN
•23
•现代交换原理——软交换技术与NGN
•24
•现代交换原理——软交换技术与NGN
•1
•现代交换原理——软交换技术与NGN
•2
•现代交换原理——软交换技术与NGN
•3
•现代交换原理——软交换技术与NGN
•4
•现代交换原理——软交换技术与NGN
•5
•现代交换原理——软交换技术与NGN
•6
•现代交与NGN
•8
•现代交换原理——软交换技术与NGN
•9
•现代交换原理——软交换技术与NGN
•10
•现代交换原理——软交换技术与NGN
•11
•现代交换原理——软交换技术与NGN
•12
•现代交换原理——软交换技术与NGN
•13
•现代交换原理——软交换技术与NGN
•14
•现代交换原理——软交换技术与NGN
•15
•现代交换原理——软交换技术与NGN
•16
•现代交换原理——软交换技术与NGN
•17
•现代交换原理——软交换技术与NGN
•18
•现代交换原理——软交换技术与NGN
•19
•现代交换原理——软交换技术与NGN
•20
•现代交换原理——软交换技术与NGN
•21
•现代交换原理——软交换技术与NGN
软交换技术课件(“平面”文档)共7张
软交换技术
石家庄邮电职业技术学院
电信工程系 范兴娟老师
目录
01 02
软交换概念
软交换网络结构
1. 软交换概念
❖软交换是一种功能实体，为NGN提供具有实时性要求的业务 的呼叫控制和连接控制功能，是NGN呼叫与控制的核心。
❖软交换则是与业务无关的
软交换是NGN的控制核心
（2）传输平面：负责提供各种信令和媒体流传输的通道，网络的核心传输网将是IP分组网络。 软 电（软（（软软软（电软（石（（（电软（（（ 软软（电软交信4交44交交交3信交4家241信交314交交2信交） ） ） ） ） ） ） ） ） ） ））换工 换 换 换 换 工 换 庄 工 换 换 换 工 换业业业控业传业接控接业 传网 程网则则是程则邮程则是则程网务务务制务输务入制入务 输络 系络是是一系是电系是一是系络平平平平平平平平平平平 平从 结与与种与职与种与结面面面面面面面面面面面 面范范范范功 构业业功业业业功业构：：：：：：：：：：： ：兴兴兴兴能 务务能务技务能务利利利主利负利提主提利 负娟娟娟娟上 无无实无术无实无用用用要用责用供要供用 责老老老老可 关关体关学关体关底 底 底 提 底 提 底 各 提 各 底提师师师师以的的，的院的，的层层层供层供层种供种层 供分 为为的的的呼的各的网呼网的 各为NN各各各叫各种各络叫络各 种GG业NN种种种控种信种和控和种 信接提提网网网制网令网设制设网 令入供供络络络、络和络备、备络 和平具具资资资连资媒资接连接资 媒面有有源源源接源体源入接入源 体、实实为为为控为流为到控到为 流传时时用用用制用传用核制核用 传输性性户户户、户输户心、心户 输平要要提提提协提的提骨协骨提 的面求求供供供议供通供干议干供 通、的的丰丰丰处丰道丰网处网丰 道控业业富富富理富，富的理的富 ，制务务多多多等多网多方等方多 网平的的样样样能样络样式能式样 络面呼呼的的的力的的的和力和的 的和叫叫网网网，网核网手，手网 核业控控络络络并络心络段并段络 心务制制业业业为业传业，为，业 传平和和务务务业务输务主业主务 输面连连务网要务要网。接接平将包平包将控控面是括面括是制制提信提信IIPP功功分分供令供令能能组组访网访网，，网网问关问关是是络络底、底、NN。。层媒层媒GG各 体 各 体NN呼呼种网种网叫叫网关网关与与络、络、控控资接资接制制源入源入的的的网的网核核开关开关心心放等放等。。接多接多口种口种。接。接入入网网关关设设备备。。 电信工程系 范兴娟老师
石家庄邮电职业技术学院
电信工程系 范兴娟老师
目录
01 02
软交换概念
软交换网络结构
1. 软交换概念
❖软交换是一种功能实体，为NGN提供具有实时性要求的业务 的呼叫控制和连接控制功能，是NGN呼叫与控制的核心。
❖软交换则是与业务无关的
软交换是NGN的控制核心
（2）传输平面：负责提供各种信令和媒体流传输的通道，网络的核心传输网将是IP分组网络。 软 电（软（（软软软（电软（石（（（电软（（（ 软软（电软交信4交44交交交3信交4家241信交314交交2信交） ） ） ） ） ） ） ） ） ） ））换工 换 换 换 换 工 换 庄 工 换 换 换 工 换业业业控业传业接控接业 传网 程网则则是程则邮程则是则程网务务务制务输务入制入务 输络 系络是是一系是电系是一是系络平平平平平平平平平平平 平从 结与与种与职与种与结面面面面面面面面面面面 面范范范范功 构业业功业业业功业构：：：：：：：：：：： ：兴兴兴兴能 务务能务技务能务利利利主利负利提主提利 负娟娟娟娟上 无无实无术无实无用用用要用责用供要供用 责老老老老可 关关体关学关体关底 底 底 提 底 提 底 各 提 各 底提师师师师以的的，的院的，的层层层供层供层种供种层 供分 为为的的的呼的各的网呼网的 各为NN各各各叫各种各络叫络各 种GG业NN种种种控种信种和控和种 信接提提网网网制网令网设制设网 令入供供络络络、络和络备、备络 和平具具资资资连资媒资接连接资 媒面有有源源源接源体源入接入源 体、实实为为为控为流为到控到为 流传时时用用用制用传用核制核用 传输性性户户户、户输户心、心户 输平要要提提提协提的提骨协骨提 的面求求供供供议供通供干议干供 通、的的丰丰丰处丰道丰网处网丰 道控业业富富富理富，富的理的富 ，制务务多多多等多网多方等方多 网平的的样样样能样络样式能式样 络面呼呼的的的力的的的和力和的 的和叫叫网网网，网核网手，手网 核业控控络络络并络心络段并段络 心务制制业业业为业传业，为，业 传平和和务务务业务输务主业主务 输面连连务网要务要网。接接平将包平包将控控面是括面括是制制提信提信IIPP功功分分供令供令能能组组访网访网，，网网问关问关是是络络底、底、NN。。层媒层媒GG各 体 各 体NN呼呼种网种网叫叫网关网关与与络、络、控控资接资接制制源入源入的的的网的网核核开关开关心心放等放等。。接多接多口种口种。接。接入入网网关关设设备备。。 电信工程系 范兴娟老师
软交换技术
网络结构
软交换是下一代网络的核心设备之一，各 运营商在组建基于软交换技术的网络结构 时，必须考虑到与其它各种网络的互通。 在下一代网络中，应有一个较统一的网络 系统结构。软交换位于网络控制层，较好 地实现了基于分组网利用程控软件提供呼 叫控制功能和媒体处理相分离的功能。
软交换与应用/业务层之间的接口提供访问各种 数据库、三方应用平台、功能服务器等接口， 实现对增值业务、管理业务和三方应用的支持。 其中：软交换与应用服务器间的接口可采用SIP、 API，如Parlay，提供对三方应用和增值业务的支 持；软交换与策略服务器间的接口对网络设备 工作进行动态干预，可采用COPS协议；软交换 与网关中心间的接口实现网络管理，采用SNMP； 软交换与智能网SCP之间的接口实现对现有智能 网业务的支持，采用INAP协议。软交换技术主 要用于处理实时业务，如话音业务、视频业务、 多媒体业务等。
业界提出了这样一种思想：将传统的交换设备 部件化，分为呼叫控制与媒体处理，二者之间 采用标准协议（MGCP、H248）且主要使用纯 软件进行处理，于是，SoftSwitch（软交换） 技术应运而生。 软交换概念一经提出，很快便得到了业界的广 泛认同和重视，ISC （InternationalSoftSwitchConsortium）的成立 更加快了软交换技术的发展步伐，软交换相关 标准和协议得到了IETF、ITU－T等国际标准化 组织的重视。
软交换的应用
伴随着软交换多年的发展，现网上已经出 现了很多软交换的应用。在这些应用中， 有两类应用非常符合软交换以分组交换为 基础提供传统话音业务的定位。这两类应 用分别是：软交换在语音长途网中的应用 以及软交换在固网智能化改造中的应用。
软交换技术
放的体系结构；
软交换的标准化组织结构：ITU, IETF, ISC…
2019/11/29
2
网络现状
PSTN由于固有的局限性，无法快速灵活地 开发新业务，而且新业务部署成本高；互联 网虽然部署业务相对容易，但IP网络存在的 固有缺陷，使得它难以提供优质的电信级业 务。目前的网络难以满足人们对话音、数据 及多媒体通信融合业务的渴望，难以实现人 们在任何时间、任何地点以任何方式通信的 美好愿望。
以及协议无关，运营商可以自行配置和定义自
己的业务特征，不必关心承载业务的网络形式
及终端类型。软交换网络也使得运营商在异构
网络环境中更有效地进行网络管理，实时地检
测和调整网络性能。
2019/11/29
12
软交换网络可以克服现有电信网络
存在的以下问题
软交换网络是开放型的，可以在PSTN及分组 网中传送业务，克服了异构网络环境下进行业 务交换的难题；
13
新的网络结构固然有其优势所在，但原有网 络近期不会消失，就产生了新、旧网络融合 、互通的问题。如何灵活、有效地使现有的 PSTN网络与分组网络实现互通，将PSTN逐步 地向IP网络演进，其关键的技术就是软交换 。
2019/11/29
14
软交换的定义及概念
软交换的概念是从IP电话的基础上逐步发展而来的。早期的IP电 话网关都是集成型网关, 这个网关的缺点是设备复杂、扩展性差 、没有故障保证机制,不利于组建大规模电信级的IP电话网络。
21
2. 软交换几项主要功能说明
（1）呼叫控制和处理功能 软交换设备可以为基本呼叫的建立、维持和
释放提供控制功能，包括呼叫处理、连接控 制，智能呼叫触发检出和资源控制等。 支持两方和多方呼叫控制功能
软交换的标准化组织结构：ITU, IETF, ISC…
2019/11/29
2
网络现状
PSTN由于固有的局限性，无法快速灵活地 开发新业务，而且新业务部署成本高；互联 网虽然部署业务相对容易，但IP网络存在的 固有缺陷，使得它难以提供优质的电信级业 务。目前的网络难以满足人们对话音、数据 及多媒体通信融合业务的渴望，难以实现人 们在任何时间、任何地点以任何方式通信的 美好愿望。
以及协议无关，运营商可以自行配置和定义自
己的业务特征，不必关心承载业务的网络形式
及终端类型。软交换网络也使得运营商在异构
网络环境中更有效地进行网络管理，实时地检
测和调整网络性能。
2019/11/29
12
软交换网络可以克服现有电信网络
存在的以下问题
软交换网络是开放型的，可以在PSTN及分组 网中传送业务，克服了异构网络环境下进行业 务交换的难题；
13
新的网络结构固然有其优势所在，但原有网 络近期不会消失，就产生了新、旧网络融合 、互通的问题。如何灵活、有效地使现有的 PSTN网络与分组网络实现互通，将PSTN逐步 地向IP网络演进，其关键的技术就是软交换 。
2019/11/29
14
软交换的定义及概念
软交换的概念是从IP电话的基础上逐步发展而来的。早期的IP电 话网关都是集成型网关, 这个网关的缺点是设备复杂、扩展性差 、没有故障保证机制,不利于组建大规模电信级的IP电话网络。
21
2. 软交换几项主要功能说明
（1）呼叫控制和处理功能 软交换设备可以为基本呼叫的建立、维持和
释放提供控制功能，包括呼叫处理、连接控 制，智能呼叫触发检出和资源控制等。 支持两方和多方呼叫控制功能
软交换技术课件
关联标识 关联拓扑 关联优先级 紧急呼叫标识符
3、关联的修改、创建与删除
H.248/Megaco协议可以隐含的创建关联，修改已经存在的关联的 参数。协议定义了相关命令如Add、Substract、Move将终端加入 关联、从关联中删除终端以及在关联之间移动终端。
描述符（Descriptor ）用于描述终端的相关属性。描 述符由描述符名称(name)和一些参数项(item)组成， 参数可以有取值。H.248协议定义了19种描述符，协 议定义的描述符可以参见表6-3。
6.3.2 H.248协议消息
6.3.2.1 协议栈结构
H.248 UDP/TCP/SCTP IP MAC L1
H.248 UDP/TCP/SCTP IP MAC L1
6.3.2.2 命令
MGC Add Modify Subtract Move Auditvalue Auditcapability Notify ServiceChange MG
资源的利用
电交换达到上限
传统网络的局限
基于电路交换技术，资源利用率低； 网络结构不合理； 业务开发受限； 无法提供综合信息服务。
下一代网络的概念
NGN是一种分组网络，它提供电信业务在内的多种业 务，能够利用多种带宽和具有QoS能力的传送技术，实 现业务功能与底层传送技术的分离。
接入层
H.323 网关
SG PSTN TG
AG
智能终端 IAD
WAG
6.2.2.2 软交换实体及功能
1、接入层实体 2、传送层实体 3、控制层实体 4、业务层实体
功能：
接入层通过媒体网关设备MG（Media Gateway）为各 种用户接入软交换网络提供多种接入手段，并将在软交 换的控制下将信息转换成为能够在IP网络上传递的信息 格式。
3、关联的修改、创建与删除
H.248/Megaco协议可以隐含的创建关联，修改已经存在的关联的 参数。协议定义了相关命令如Add、Substract、Move将终端加入 关联、从关联中删除终端以及在关联之间移动终端。
描述符（Descriptor ）用于描述终端的相关属性。描 述符由描述符名称(name)和一些参数项(item)组成， 参数可以有取值。H.248协议定义了19种描述符，协 议定义的描述符可以参见表6-3。
6.3.2 H.248协议消息
6.3.2.1 协议栈结构
H.248 UDP/TCP/SCTP IP MAC L1
H.248 UDP/TCP/SCTP IP MAC L1
6.3.2.2 命令
MGC Add Modify Subtract Move Auditvalue Auditcapability Notify ServiceChange MG
资源的利用
电交换达到上限
传统网络的局限
基于电路交换技术，资源利用率低； 网络结构不合理； 业务开发受限； 无法提供综合信息服务。
下一代网络的概念
NGN是一种分组网络，它提供电信业务在内的多种业 务，能够利用多种带宽和具有QoS能力的传送技术，实 现业务功能与底层传送技术的分离。
接入层
H.323 网关
SG PSTN TG
AG
智能终端 IAD
WAG
6.2.2.2 软交换实体及功能
1、接入层实体 2、传送层实体 3、控制层实体 4、业务层实体
功能：
接入层通过媒体网关设备MG（Media Gateway）为各 种用户接入软交换网络提供多种接入手段，并将在软交 换的控制下将信息转换成为能够在IP网络上传递的信息 格式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主讲 王琳珠
2012.04
4
现代交换原理
下一代网络关键技术：
软交换
IPv6
自动交换光网络（ASON）
主讲 王琳珠
2012.04
5
现代交换原理
9.1.2 基于软交换的NGN体系结构
业务层
SCP
应用服务器
AAA 服务器
策略服务器
媒体服务器
控制层
软交换
软交换
传送层
核心分组交换网 （IP/ATM）
SG
No. 7信令网
接入层
MG
IAD
各类接入网关 各类用户终端
PSTN/ ISDN
主讲 王琳珠
2012.04
6
现代交换原理
基于软交换的NGN体系结构
* 接入层:将各类用户接至软交换网络，集中 用户业务并送至目的地，完成媒体 格式相互转换。 * 传送层（承载层）:透明传送业务信息。 * 控制层:完成业务呼叫的智能控制。 * 业务层:创建、执行、管理软交换网络的增值 业务。
*无线接入网关WAG（Wireless Access Gateway）:
完成移动用户和接入网的接入。
提供话音、数据、多媒体业务的综合接入。 完成各种用户和接入网的接入。
主讲 王琳珠
2012.04
16
现代交换原理
9.2.1 媒体网关的主要功能
* 通过媒体网关控制协议(H.248)与媒体网关控制功能MGCF通 信； * 媒体处理，如：媒体编码转换、分组打包、回声抑制、抖动缓冲 管理、分组丢失补偿等； * 媒体插入功能，如：提示音、证实音及话音检测等； * 处理信令和媒体时间检测，如：DTMF检测、话音动作检测等； * 系统资源管理和分配； * 数字分析能力等。
3
现代交换原理
NGN的基本特征
1.分组传送。 2.业务提供与网络相分离，提供开放接口。 3.呼叫控制与承载、呼叫/会话、应用/业务相分离。 4.利用各基本的业务组成模块，提供广泛的业务和应用。 (包括实时、流、非实时和多媒体业务) 5.具有端到端的QoS和透明传输能力。 6.提供开放的接口规范与传统网络实现互通。 7.具有通用移动性，允许用户自由的接入不同业务提供商。 8.支持多样标志体系，并能将其解析为IP地址以用于IP网络路由。 9.同一业务具有统一的业务特性。 10.融合固定与移动业务。
9.2
软交换技术
主讲 王琳珠
2012.04
8
现代交换原理
9.2.1 软交换基本概念
国际软交换协会（ISC）对软交换的定义： “软交换是提供呼叫控制功能的软件实体” 我国信息产业部电信传输研究所对软交换的定义：
“软交换是网络演进以及下一代分组网络的核心设备之一， 它独立于传送网络，主要完成呼叫控制、资源分配、协 议处理、路由、认证、计费等主要功能，同时可以向用 户提供现有电路交换机所能提供的所有业务，并向第三 方提供可编程能力。”
主讲 王琳珠
2012.04
9
现代交换原理
软交换的基本含义
是把呼叫控制功能从媒体网关分离出来，通过服务器
上的软件实现基本呼叫控制功能，包括呼叫选路、管理控 制、连接控制和信令互通。
主讲 王琳珠
2012.04
10
现代交换原理
9.1.2 软交换网络结构
从上到下由业务层、控制层、传送层和接入层四层 构成。 应用服务器位于业务层，负责提供增值业务和管理功能； 软交换在控制层，负责完成各种呼叫控制和相应业务处理 信息的传送，是NGN的核心控制设备； 网关在接入层，负责用户送来的信息与IP网上传送格式的 转换； 无线网、电话网、有线电视网在接入层，都将作为接入网 存在。
主讲 王琳珠
2012.04
7
现代交换原理
* 软交换技术是在IP电话基础上产生的，思想来 源于业务可编程、分解网关功能的概念。 * 在软交换体系中，将IP电话网关分解为媒体网 关、信令网关和媒体网关控制器，随着标准化 进展，软交换设备代替了媒体网关控制器，从 而为各种业务应用提供了第三方可编程环境。
主讲 王琳珠
2012.04
12
现代交换原理
9.1.3 软交换设备的主要功能
* * * * * * * * * * * 呼叫控制和处理功能 协议功能 业务供给功能 业务交换功能 互通功能 资源管理功能 计费功能 认证与授权功能 地址解析功能 语音处理功能 操作维护功能
主讲 王琳珠
2012.04
13
现代交换原理
9.1.4 软交换的呼叫控制模式
业务应用层
业务应用API
第三方业务应用 软件开发商
软交换
业务提供商
网络运营商
电路交换网
分组交换网
无线网络
主讲 王琳珠
2012.04
14
现代交换原理
9.2 软交换网关技术
* 网关的作用，是完成两个异构网络之间信息(包 括媒体信息和用于控制的信令信息)的相互转换， 以使一个网络中的信息能在另一网络中传输。 * 软交换网关，主要有媒体网关、信令网关和接入 网关，在软交换软件的控制管理下，共同实现传 统电信网、计算机网和有线电视网的业务融合。
主讲 王琳珠
2012.04
15
现代交换原理
媒体网关MG (Media Gateway）
---完成媒体流格式转换处理，使用媒体控制协议，
分为三类媒体网关：
* 中继网关TG (Trunking Gateway)：主要完成传统交换 机的汇接接入功能。 * 综合接入设备IAD（ Integrated Access Device ）：
现代交换原理 第九章 下一代网络与软交换技术
主讲 王琳珠 2012.04
1
现代交换原理
9.1 NGN的特征和定义
“ NGN是下一代网络(Next Generation Network)”或 “新一代网络(New Generation Network)”的缩写。
NGN产生的原因：
* 数字技术的迅速发展和全面采用 * 光通信技术的发展进步 * 软件技术发展 * 统一的IP协议的普遍采用
主讲 王琳珠
2012.04
11
现代交换原理
特征服务器 H.323 GK 目录服务器 应用服务器
SCP
软交换 软交换 软交换 IP/ATM承载网
SG
No.7信令
HLR MG
PSTN
Hale Waihona Puke TG TGPSTN
AG
V5.1/XDSL等接入
WAG
IAD
H.248/MGCP终端
SIP/H.323 Phone
无线接入网
主讲 王琳珠
2012.04
2
现代交换原理
9.1 NGN的特征和定义 9.1.1 下一代网络NGN的定义： NGN是基于分组的网络，能够提供电信 业务，利用多种宽带能力和具有QoS保证 的传送（承载）技术，业务与传送技术分 离，用户可自由接入到不同的业务提供商， 并支持通用移动性。 主讲 王琳珠 2012.04
