选金生产线设备：
主要由破碎机、球磨机、分级机、浮选机、烘干机等设备组成，根据原矿的组成不同，可合理的配备磁选机、浓缩机等设备。
该选金生产线具有高效、低能、处理量大、经济效益高等特点。
金矿选矿流程介绍：
开采的矿石先由鄂式破碎机进行初步破碎，在破碎至合理细度后经由提升机、给矿机均匀送入球磨机，由球磨机对矿石进行粉碎、研磨。
经过球磨机研磨的矿石细料进入下一道工序：分级。
螺旋分级机借助固体颗粒的比重不同而在液体中沉淀的速度不同的原理，对矿石混合物进行洗净、分级。
经过洗净和分级的矿物混合料在经过磁选机时，由于各种矿物的比磁化系数不同，经由磁力和机械力将混合料中的磁性物质分离开来。
经过磁选机初步分离后的矿物颗粒在被送入浮选机，根据不同的矿物特性加入不同的药物，使得所要的矿物质与其他物质分离开。
在所要的矿物质被分离出来后，因其含有大量水分，须经浓缩机的初步浓缩，再经烘干机烘干，即可得到干燥的矿物质。
100吨金矿选矿设备配置清单：。
选矿工艺流程介绍
选矿工艺流程介绍（附流程图）[导读]:选矿是冶炼前的准备工作，从矿山开采下来矿石以后，首先需要将含铁、铜、铝、锰等金属元素高的矿石甄选出来，为下一步的冶炼活动做准备。
选矿一般分为破碎、磨矿、选别三部分。
其中，破碎又分为：粗破、中破和细破；选别依方式不同也可分为：磁选、重选、浮选等。
本专题将详细向大家讲述选矿的一些具体工艺常识，以及主要选矿设备的大致工作原理，主要控制要点等知识。
由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。
选矿的目的：提高矿石品位。
选矿方法：◆重力选矿法。
根据矿物密度的不同，在选矿介质中具有不同的沉降速度而进行选矿。
◆磁力选矿法。
磁力选矿法是利用矿物的磁性差别，在不均匀的磁场中，磁性矿物被磁选机的磁极吸引，而非磁性矿物则被磁极排斥，从而达到选别的目的。
◆浮游选矿法。
浮游选矿法是利用矿物表面不同的亲水性，选择性地将疏水性强的矿物用泡沫浮到矿浆表面，而亲水性矿物则留在矿浆中，从而实现不同矿物彼此分离。
选矿后的产品：精矿、中矿和尾矿。
◆精矿是指选矿后得到的含有用矿物含量较高的产品。
◆中矿为选矿过程中间产品，需进一步选矿处理。
◆尾矿是经选矿后留下的废弃物。
选矿的流程：（一）矿石破碎我国选矿厂一般采用粗破、中破和细破三段破碎流程破碎铁矿石。
粗破多用1.2ｍ或1.5ｍ旋回式破碎机，中破使用2.1ｍ或2.2ｍ标准型圆锥式破碎机，细破采用2.1ｍ或2.2ｍ短头型圆锥式破碎机。
通过粗破的矿石，其块度不大于1ｍ，然后经过中、细破碎，筛分成矿石粒度小于12ｍｍ的最终产品送磨矿槽。
（二）磨矿工艺我国铁矿磨矿工艺，大多数采用两段磨矿流程，中小型选矿厂多采用一段磨矿流程。
由于采用细筛再磨新工艺，近年来一些选矿厂已由两段磨矿改为三段磨矿。
采用的磨矿设备一般比较小，最大球磨机 3.6ｍ×6ｍ，最大棒磨机 3.2ｍ×4.5ｍ，最大自磨机5.5ｍ×1.8ｍ，砾磨机2.7ｍ×3.6ｍ。

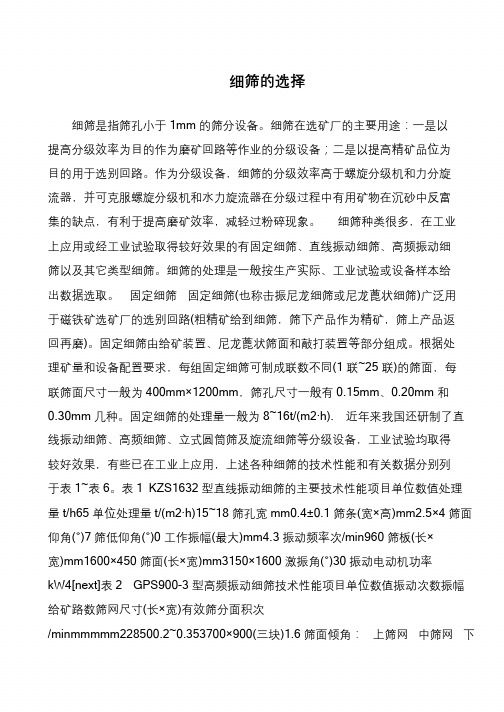

细筛的选择
