PE管热熔焊接质量检测方法
PE管热熔焊接操作规程
PE管热熔焊接操作规程一、目的与范围为了保证PE管热熔焊接的质量和安全，制定本操作规程。
本规程适用于PE管热熔焊接过程中的工艺控制和操作规范。
二、设备和材料2.1焊接机：应选用具有稳定焊接电流和精确控温功能的热熔焊接机，同时要保证熔炉体的热效应良好。
2.2PE管：应选择优质的聚乙烯管材，确保管材质量符合相关标准要求。
2.3PE管接头：应选择与PE管匹配的合适接头，确保连接牢固、密封性良好。
2.4PE管切刀：应选用具有锋利切削刀片的管切刀，确保切口平整。
2.5温度计：应选用精确度高的温度计，用于测量焊接机的工作温度。
三、操作流程3.1准备工作3.1.1检查焊接机、温度计等设备是否完好，确认焊接机的电源稳定。
3.1.2清洁管材和接头的外表面，确保没有污染物和杂质。
3.1.3根据管材规格调整熔炉和切刀的位置和尺寸，确保与管材匹配。
3.1.4根据管材和接头尺寸，调整焊接机的温度和压力。
3.2管材切割3.2.1将PE管放置在切刀上，调整切刀位置，使切口平整。
3.2.2切口应垂直于管材轴线，在切口处避免刮伤和变形。
3.3管材热熔3.3.1通过对焊接机控制温度和时间，将熔炉预热到适宜的工作温度。
3.3.2将切割好的管材和接头放在熔炉中，确保其与熔炉接触均匀。
3.3.3确认管材和接头熔融后的外观和颜色，避免过热或不充分熔融。
3.4管材连接3.4.1将熔融的管材和接头从熔炉中取出，快速将管材和接头连接起来。
3.4.2在连接过程中，保持管材与接头的位置不动，直到冷却固化。
3.5焊缝检验3.5.1用手轻轻拉扯已连接好的管材，检查焊接处是否牢固。
3.5.2视觉检查管材和接头连接处是否平整、无明显缺陷。
3.5.3用测温仪检测管材和接头焊接处的温度是否正常。
四、安全注意事项4.1操作人员应穿戴好防护用品，包括工作服、安全帽、防护眼镜、防静电手套等。
4.2操作人员应熟悉设备和工艺规程，遵守操作规范，不得擅自改变焊接参数。
4.3焊接现场应通风良好，避免烟雾和有害气体的积聚。
PE管热熔焊接技术的施工出现质量问题及控制措施
PE管热熔焊接技术的施工出现质量问题及控制措施聚乙烯PE管热熔焊接施工符合国家节能减排、低碳化规定，并且能较好地控制施工环境。
本文将分析聚乙烯PE管热熔焊接施工中出现的质量问题及其产生原因，并提出相应的质量控制措施。
PE管是建设部“十一.五”推广应用的一种新型材料，也是国际上推崇的绿色建材。
目前，国内一些厂家的聚乙烯管材、管件等生产设备和制造技术基本达到国际先进水平。
国家制订了燃气、给水等埋地式聚乙烯管材、管件标准和施工规范，从而使聚乙烯PE燃气管道在市政燃气工程中的大规模应用确立了理论依据。
聚乙烯PE管燃气管道施工得到了迅速发展。
在聚乙烯PE管施工中，管沟的开挖宽度和工作坑尺寸应根据现场实际情况和管道敷设方法确定，也可按公式确定。
在湿陷性黄土地区，不宜在雨季施工，或在施工时切实做好排水工作，排除沟内积水。
开挖时应在槽底预留30～60mm厚土层进行压实处理。
管道下沟前应检查地基处理层的标高，并清除沟底的一切杂物。
管道下沟采用人工下管，下沟时应防止划伤、扭曲或过强的拉伸及弯曲，严禁用金属绳捆绑吊装。
施焊的焊工必须持有省质量技术监督局颁发的《锅炉压力焊工合格证》且施焊项目与证书规定项目相一致。
在焊接前先试焊，按照焊接设备性能、管材生产厂家提供的参数，结合规范规定调整加热温度、焊接加热时间、拖动压力、保压时间、冷却时间等焊接参数，并制定出合格焊缝的环高、环宽、环缝高标准。
正式焊接应按照《PE管焊接作业指导书》进行。
聚乙烯PE燃气管连接方式采用热熔对接焊连接，焊机为热熔对接焊机。
焊接后，对焊口进行100%的外观检查及10%的焊口切除检验。
在对接前，两管端各伸出夹具一定长度25～30mm，并校直两对应的连接件，使其处于同一轴线。
在施工前，应检查焊机各部分电源线及其它线路连接是否正常，并按要求接通加热板、铣削装置、液压系统的电源等。
最后，根据所施工的管材规格选用恰当的夹具，设置好机架位置。
通过以上措施，可以有效地控制聚乙烯PE管热熔焊接施工的质量问题，确保工程质量。
PE管热熔焊接工艺标准
PE管热熔焊接工艺标准PE管热熔焊接工艺热熔焊接的准备工作包括以下步骤：将与管材规格相同的卡瓦装入机架；准备足够的支撑物，以确保待焊接管材与机架中心线处于同一高度，并且可以方便地移动；设定加热板温度为200-230℃；接通焊机电源，打开加热板、铣刀和油泵开关并试运行。
焊接过程包括以下步骤：检查管材并清理管端；紧固管材；铣刀铣削管端；检查管端错位和间隙；加热管材并观察最小卷边高度；管材熔接并冷却至规定时间；取出管材。
在焊接过程中，操作人员应按照焊接工艺卡上的各项参数进行操作，并根据天气、环境温度等变化适当调整。
焊接工艺参数与焊接直接有关的参数为温度、时间和压力。
焊接工艺曲线图表示为焊接过程压力与时间的关系图。
在壁厚加热时，卷边吸热时间为ta2/S，允许最大增压时间为e/mm，焊缝在保压状态下的高度为h/mm，温度为ta2=10×e。
温度大切换时间为tf1/S，冷却时间为tf2/min。
实践证明，聚乙烯燃气管道的接口是最容易损坏和泄露的部位。
管道连接质量的好坏直接影响工程的成功与失败，特别是多根管道连接和阀门连接。
由于阀门连接的特殊性，焊口与地面很难保证充分接触，一直处于不均匀受力状态。
此外，阀门较重，焊接压力较高，需要更加重视。
在焊接过程中，加热板温度是非常重要的参数。
它不仅要保证管材端面迅速熔融，还要避免焊制管件因温度过高而发生降解。
同时，卷边压力Pa1的作用是对管材进行强制加热，去掉管材端面不平整的部分，使管材端面全部与加热板接触，均匀受热。
管材两边整个圆周都需要达到铭牌提供的参数高度。
卷边高度则用于衡量加热压力作用于管材截面的时间，即加压加热的程度。
吸热压力约为熔融对接压力的1/10，它的作用主要是防止管材回弹，使管材紧贴在加热板上，提高加热效果，减少加热时间。
加热阶段的时间与焊制管件的横截面积、加热板温度、环境温度有关。
一般为管材壁厚的10倍。
最后，熔融对接压力指垂直作用于两个对接面上的压力。
PE管热熔焊接施工工法
PE管热熔焊接施工工法1 概述PE 管材料属聚烯烃类高分子化合物，其分子由碳、氢元素组成，无有害元素，卫生可靠。
在加工、使用及废弃过程中，不会对人体及环境造成不利影响，是绿色建材。
PE 管材不仅韧性、挠性好，而且焊接性能极佳，管道连接过程中施焊效果可靠，造价低；同时具有良好的气密性、耐腐蚀性和良好的抵抗裂纹快速传递能力，因而广泛用于市政、石油、化工、燃气等建设领域。
PE 管材的应用是2004 年建设部科技成果推广项目。
公司近年来开展对PE 管热熔焊接技术进行研究，研究成果成功地用于珠三角地区的燃气工程，取得了较好的经济效益和社会效益。
2 特点2.0.1 工艺流程先进，可实现全自动、半自动施工。
2.0.2 接头连接牢固可靠。
2.0.3 施工技术先进，设备操作简单，劳动强度低。
2.0.4 施工过程中无需配备较多的施工机具，节约成本，机动灵活。
3 适用范围本工法可用于市政建设给排水、燃气管道安装以及石油、化工、水处理等领域适用于管径大于110mm ，小于425mm的管道施工(一般不允许不同材质的PE 管直接对接) 。
4 工艺原理热熔焊焊接是利用加热工具将管道或管件端面加热到210 ℃左右，在可控压力下持续一定时间，使两端面熔合为一体，形成符合质量要求的管道焊接接头。
5 施工方法PE 管的焊接施工可以在管沟边进行也可以在管沟内进行，无论采取哪种方式都应将热熔焊机机架安置平稳。
5.1 施工工艺流程管道、管件的验收→焊接准备→连接部位端部铣平和同轴度校对→测量拖拉力→在可控压力下焊接→管道吹扫→试压。
5.2 施工方法5.2.1 管道、管件的验收管道、管件应根据施工要求选用配套的等径、异径弯头和三通等管件。
热熔焊接宜采用同种牌号、材质的管件，对性能相似的不同牌号、材质的管件之间的焊接应先做试验。
主要依据:设计图纸、现行《燃气工程用埋地聚乙烯管材》GB/T15558.1、GB/T15558.2 技术标准；《聚乙烯燃气管道工程技术》CJJ63 技术标准。
PE管热熔焊接工艺标准
PE管热熔焊接工艺一、焊接准备。
热熔焊接施工准备工作如下：①将与管材规格一致的卡瓦装入机架；②准备足够的支撑物，保证待焊接管材可与机架中心线处于同一高度，并能方便移动；③设定加热板温度200～230℃④接通焊机电源，打开加热板、铣刀和油泵开关并试运行。
二、焊接。
焊接工艺流程如下：检查管材并清理管端→紧固管材→铣刀铣削管端→检查管端错位和间隙→加热管材并观察最小卷边高度→管材熔接并冷却至规定时间→取出管材。
在焊接过程中，操作人员应参照焊接工艺卡各项参数进行操作，而且在必要时，应根据天气、环境温度等变化对其进行适当调整：①核对欲焊接管材规格、压力等级是否正确，检查其表面是否有磕、碰、划伤，如伤痕深度超过管材壁厚的10%，应进行局部切除后方可使用；②用软纸或布蘸酒精清除两管端的油污或异物；③将欲焊接的管材置于机架卡瓦内，使两端伸出的长度相当（在不影响铣削和加热的情况下尽可能短，宜保持20~30mm），管材机架以外的部分用支撑物托起，使管材轴线与机架中心线处于同一高度，然后用卡瓦紧固好；④置入铣刀，先打开铣刀电源开关，然后再合拢管材两端，并加以适当的压力，直到两端有连续的切屑出现后（切屑厚度为0.5～Pa厂家提供的对焊压力Pa0拖动压力Pa1卷边压力pa2吸热压力pf1熔接压力pf2冷却压力ta1加热时间Tu切换时间（包括加热板撤出时间）tf1增压时间tf2冷却时间Pa1=pao+Pa厂家提供的对焊压力pa1=a1*p0/a2a1：管材截面积p0:作用于管材上单位面积的力0.15N/MM2a2 :作用于液压缸活塞单位面积的力Pa2=Pa0 +1/10Pa厂家提供的对焊压力Pf1=pf2= pao+Pa厂家提供的对焊压力溶融的分子在此压力下扩散缠绕结晶●加热板温度指加热板表面温度，在测量温度时，要考虑环境温度的影响。
热板温度既要保证管材端面迅速熔融，又要保证焊制管件不因温度过高而发生降解。
●卷边压力Pa1作用是对管材进行强制加热，去掉管材端面不平整的部分，使管材端面全部与加热板接触，均匀受热。
小口径pe管热熔技巧

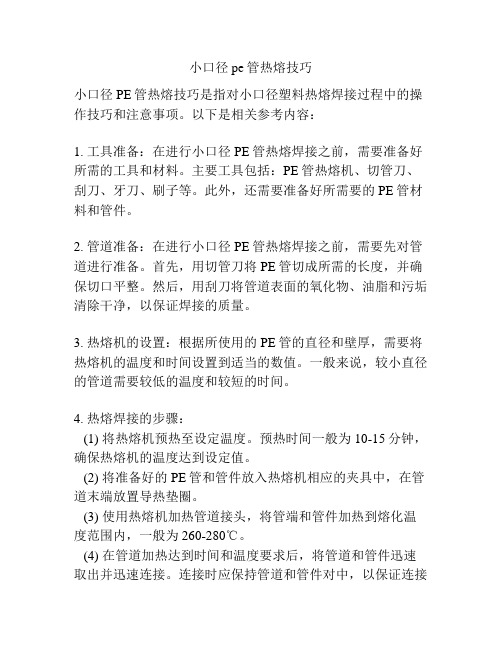

小口径pe管热熔技巧小口径PE管热熔技巧是指对小口径塑料热熔焊接过程中的操作技巧和注意事项。
以下是相关参考内容：1. 工具准备：在进行小口径PE管热熔焊接之前，需要准备好所需的工具和材料。
主要工具包括：PE管热熔机、切管刀、刮刀、牙刀、刷子等。
此外，还需要准备好所需要的PE管材料和管件。
2. 管道准备：在进行小口径PE管热熔焊接之前，需要先对管道进行准备。
首先，用切管刀将PE管切成所需的长度，并确保切口平整。
然后，用刮刀将管道表面的氧化物、油脂和污垢清除干净，以保证焊接的质量。
3. 热熔机的设置：根据所使用的PE管的直径和壁厚，需要将热熔机的温度和时间设置到适当的数值。
一般来说，较小直径的管道需要较低的温度和较短的时间。
4. 热熔焊接的步骤：(1) 将热熔机预热至设定温度。
预热时间一般为10-15分钟，确保热熔机的温度达到设定值。
(2) 将准备好的PE管和管件放入热熔机相应的夹具中，在管道末端放置导热垫圈。
(3) 使用热熔机加热管道接头，将管端和管件加热到熔化温度范围内，一般为260-280℃。
(4) 在管道加热达到时间和温度要求后，将管道和管件迅速取出并迅速连接。
连接时应保持管道和管件对中，以保证连接的准确和牢固。
(5) 完成连接后，可用测量工具检查连接的质量，确保无明显的缺陷和漏水。
5. 注意事项：(1) 操作人员应穿戴好工作服、带好安全帽，注意个人安全，避免热熔机或熔化的PE管接触到皮肤。
(2) 在进行热熔焊接时，要确保操作区域通风良好，避免呼吸有毒气体。
(3) 在操作过程中要严格按照操作规程操作，遵循正确的操作步骤，确保焊接质量。
(4) 热熔焊接完成后，应及时整理工具和清理操作区域，保持整洁。
小口径PE管热熔技巧的掌握可以提高焊接质量和工作效率，确保管道连接的可靠性和安全性。
以上是相关参考内容，希望对你有帮助。
300pe管热熔焊接方法
300pe管热熔焊接方法关于PE管热熔焊接方法的问题。
我们将详细解释PE管热熔焊接的步骤和技巧。
第一步：准备工作进行PE管热熔焊接之前，首先需要做好一些准备工作。
这些准备工作包括：1. 确定焊接管道的位置和长度并进行划线标记。
2. 清洁管道口，确保其表面没有污垢、油脂等杂质。
3. 准备好所需的焊接设备和工具，包括热熔机、热熔管、焊接剂等。
第二步：切割管道在开始热熔焊接之前，需要先通过切割工具将PE管切割成所需长度。
确保切口是平齐、干净的，并且没有毛刺。
第三步：加热熔接使用热熔机对管道端部进行加热，以达到熔接的温度。
热熔机通常具有温度控制器，可以根据管道的直径和材料选择合适的温度。
加热时间应根据管道直径和材料来确定，一般情况下，大约需要加热20-30秒，直到管道端部呈现出亮黄色的熔融状态。
第四步：连接管道当管道端部达到熔融状态时，立即将另一根PE管的一端与之相连。
连接的时候要保持一定的角度，使两根管子的连接面可以充分接触并形成均匀的熔接。
第五步：冷却完成焊接后，将焊接部位静置一段时间，让其自然冷却。
冷却时间一般为几分钟。
冷却后，焊接部位表面会形成一个坚固的连接，确保连接处密封性和强度。
第六步：测试与检查焊接完成后，需要进行测试和检查，以确保焊接质量和密封性。
我们可以使用压力测试或水封测试等方法进行检查。
如果测试结果良好，即焊接部位没有漏水或漏气现象，则该焊接过程算是完美的。
总结：PE管热熔焊接是一种常用的管道连接方法，适用于PE管道的连接，具有连接强度高、密封效果好等优点。
在进行PE管热熔焊接之前，需要进行充分的准备工作，并保持焊接设备的稳定温度和操作技巧。
通过以上步骤的详细操作，我们可以实现PE管的热熔焊接，确保管道连接的质量和可靠性。
pe管焊接方法温度和热熔时间
pe管焊接方法温度和热熔时间在我们日常生活中，PE管可谓是无处不在，从自来水管到暖气管，都离不开它。
说起PE管焊接，许多人可能觉得这是一门高深的技术，其实大可不必想得那么复杂。
焊接好比做菜，材料、火候、时间缺一不可，今天就让我们来聊聊PE管焊接的那些事儿，保证让你听得高兴，学得痛快！1. PE管焊接基础知识1.1 什么是PE管焊接？嘿，想象一下，你手上有一根韧性十足的塑料管子，这就是PE管。
焊接这个词听起来很高级，其实就是把这根管子的两个端口“粘”在一起，让它们合二为一，像一对情侣重新走到了一起。
焊接的时候，我们常用的就是热熔，让这两端的材料变得柔软，像是变魔术一样，再冷却后就是一个坚固的整体。
1.2 为啥要讲温度和热熔时间？说到温度，这就像是在烤一个蛋糕，温度太低，蛋糕软趴趴的；温度太高，蛋糕就炸了。
PE管焊接也是一样，温度和时间的掌控直接影响管子的牢固性。
如果你把温度调得太低，热熔后管子可能就像是过期的牛奶，随便一拉就裂开；如果温度太高，哎呀，管子很可能就像遭遇了“火山爆发”，变形得不成样子。
所以，掌握好这两个要素，那真是一门技术活。
2. PE管焊接的技巧2.1 温度掌控首先，咱们得搞清楚，PE管一般焊接的温度在200到230摄氏度之间。
听起来是不是很高？但其实也没你想的那么夸张，这个温度对于PE管来说，刚刚好。
你可以想象成是在热水澡的温度，不冷也不烫，让人感到舒适。
不过，建议你最好有个温度计，不然可就容易“热手一锅”，搞得不太好。
2.2 热熔时间接下来是热熔时间。
这个嘛，简单来说就是“给它一点时间”。
一般情况下，热熔的时间大约在8到15秒之间。
你可以脑补一下，像是等你心仪的蛋糕从烤箱里出来，虽然激动，但你得给它点时间凉一凉。
时间太短，根本没焊好，稍微用力就“砰砰”地声响一片；时间太长，又得不到有效连接，反而让管道表面发生变质。
就像在等公交，时间长了心里不爽，时间短了又错过，真是个“难”字了得。
燃气聚乙烯管道热熔接头无损检测技术综述
燃气聚乙烯管道热熔接头无损检测技术综述发布时间：2023-07-26T03:23:59.114Z 来源：《新型城镇化》2023年16期作者：陈煜[导读] 热熔接头是一种将塑料材料通过加热熔化后连接在一起的工艺。
然而，在使用热熔接头连接塑料材料的过程中，常常会出现内部缺陷，这些缺陷将会影响热熔接头的使用寿命和性能。
身份证号：4303041xxxx3113518摘要：燃气聚乙烯管道热熔接头无损检测技术是通过检测接头处的缺陷或不良现象，评估接头的质量和可靠性。
目前，常用的燃气聚乙烯管道热熔接头无损检测技术主要包括红外热像技术、电磁感应技术和声发射技术等。
针对当前常用的无损检测方法存在的一些问题，本文综述了燃气聚乙烯管道热熔接头无损检测技术的研究进展，并对其应用前景进行了展望。
关键词：燃气；聚乙烯；无损检测燃气聚乙烯管道是现代城市燃气供应的重要组成部分，而热熔接头是管道连接的关键部位。
然而，由于热熔接头的特殊性，其质量问题不容忽视。
传统的无损检测方法，如超声波检测、射线检测和磁粉检测等，由于其原理和设备的限制，难以满足燃气聚乙烯管道热熔接头的检测要求。
因此，研发适用于热熔接头的无损检测技术成为当前的研究热点。
一、热熔接头内部缺陷形式的探讨热熔接头是一种将塑料材料通过加热熔化后连接在一起的工艺。
然而，在使用热熔接头连接塑料材料的过程中，常常会出现内部缺陷，这些缺陷将会影响热熔接头的使用寿命和性能。
首先，热熔接头的内部缺陷形式包括气泡、孔洞、裂纹等。
气泡是热熔接头内部较为常见的缺陷形式，主要是由于塑料材料在加热熔化过程中产生的气体无法完全排出，导致在接头内部形成气泡。
孔洞则是由于塑料材料中的金属杂质、未完全熔化的塑料颗粒等引起，使得接头内部形成不连续的空洞。
裂纹则是由于熔化和冷却过程中产生的热应力和冷却速度不均匀所致。
其次，这些内部缺陷将会对热熔接头的性能和使用寿命产生不利影响。
首先，气泡和孔洞会导致接头的密封性能下降，从而影响其在高压或高温环境下的应用。
pe管的焊接方法和要领
pe管的焊接方法和要领PE管焊接是一种常见的管道连接方法，它在工业和民用领域都得到广泛应用。
本文将介绍PE管焊接的方法和要领，以帮助读者了解如何正确进行PE管焊接。
一、焊接方法PE管焊接主要包括热熔焊接和电熔焊接两种方法。
1. 热熔焊接热熔焊接是将PE管材加热至熔融状态，使其与焊接件融合在一起的方法。
具体步骤如下：1）准备工作：检查管道和焊接件的尺寸、质量和表面状态，确保其符合要求。
2）清洁表面：使用清洁剂清洗管道和焊接件的表面，确保无污垢和油脂。
3）切割管道：采用适当的切割工具将PE管材切割成所需的长度。
4）热熔焊接：将加热板加热至适当温度，将管道和焊接件分别放置在加热板上加热一段时间，使其表面熔融。
5）连接管道：将熔融的管道和焊接件迅速连接起来，保持一定的连接压力，待冷却固化后即可完成焊接。
2. 电熔焊接电熔焊接是通过电加热将PE管材和焊接件融化并连接在一起的方法。
具体步骤如下：1）准备工作：检查管道和焊接件的尺寸、质量和表面状态，确保其符合要求。
2）清洁表面：使用清洁剂清洗管道和焊接件的表面，确保无污垢和油脂。
3）切割管道：采用适当的切割工具将PE管材切割成所需的长度。
4）电熔焊接：将电熔焊接机加热至适当温度，将管道和焊接件插入焊接机的夹具中，通过电加热将其熔化。
5）连接管道：在熔融的管道和焊接件之间施加一定的连接压力，保持一段时间，待冷却固化后即可完成焊接。
二、焊接要领无论是热熔焊接还是电熔焊接，都需要注意以下要领：1. 温度控制：焊接时需要控制好加热板或焊接机的温度，过高或过低都会影响焊接质量。
应根据管材类型和规格，选择适当的温度。
2. 焊接压力：焊接时需要施加适当的连接压力，确保管道和焊接件之间充分接触，以便融合在一起。
3. 焊接时间：熔融状态下的管道和焊接件需要保持一定的时间，以便充分融合。
具体时间根据管材类型和规格而定，应严格控制。
4. 焊接环境：焊接操作应在干燥、通风良好的环境中进行，避免水分和灰尘对焊接质量的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PE管热熔焊接质量检测方法
观看人数：235 发布时间：2009-12-03 15:32
高密度聚乙烯道热熔连接、电熔连接焊口接头质量快速、实用的检测方法和合格判定是目前PE管道施工的一个瓶颈。
以热熔连接为例，目前的检测方法是以目测焊口焊环的外观来检验其质量，虽然有些问题可以通过焊环的外观发现，但有些内在的问题则无法从表面体现，比如“假焊”，“假焊”的外观与合格外观相差无几，但长期强度无法保证，哈尔滨燃气公司曾发生因PE管熔口熔接形成“假焊”，其他管线施工时破坏了燃气管道地基，燃气管道在不平衡外力作用下，被挤压开裂造成重大泄露事故。
在电熔连接方面，仅靠最终电熔管件上观察孔的顶出与否来判断焊接的质量是不完全也是不确切的，观察孔仅作为判断焊接效果的一个依据，电熔焊接接头的最终质量最主要还是靠操作过程中严格的控制。
所以研究出聚乙烯(PE)压力管道接头质量快速、实用检测方法，对确保工程质量具有重要意义
就PE管道连接施工而言，虽然操作简单容易掌握，但无论热熔连接和电熔连接的操作过程都必须严格控制操作步骤，也就是操作的过程控制，而并非单一的靠最终焊口来对接头质量进行合格的判定。
以热熔焊接为例，温度、时间和压力是焊接过程中最重要的三个因素，由于PE管道热熔焊接非常容易受到环境变化和人为操作因素的影响，在世界范围内都没有统一的定值，但在一些使用PE管道较早的国家都形成了一套比较完善和成熟的操作规程和参数设定的计算方法，而在我国很多PE管道工程的施工中，三个重要因素的设定一般由聚乙烯(PE)生产企业提供，所以存在的差异较大。
另外在许多地方，施工人员野蛮施工造成的质量事故也是时有发生。
尽管在温度、时间和压力三个重要因素上比较重视，但是整个操作过程中的其它细节往往容易被忽视。
比如待焊端面的铣削，如何保持端面的清洁以及最终焊口的冷却过程及时间等细节问题，这些问题被忽视可能从最终的焊口上无法表现出来，但焊口的内在性能无法保证。
因此焊接工艺和操作规程的正确有效执行至关重要，并且和焊接设备性能的稳定和操作人员的责任心紧密相关。
在电熔连接方面，仅靠保证对电熔管件输放电压的稳定和焊接时间的准确是不够的，而焊接前的准备工作如：待焊管材管件端面是否清洁，如存在杂质，最终熔接的效果肯定受到影响；氧化层的刮除，不刮除或是刮除程度不够很可能会引起熔接百分之百的失败；电熔管件与待焊管材或管件的组装是否正确也会影响最终焊接的质量。
此外，焊接前电熔管件的贮存条件是否符合标准以及焊接后冷却的过程是否得当等都是影响最终焊接质量的因素。
而在国内这些方面进行规范和必要的施工技术配套则落后于PE管发展应用的速度，从而一定程度上制约了PE管道的推广应用。
因此，对工程技术人员以及施工人员进行专业培训，逐步实现持证上岗是使PE管道施工走向正规和良好发展的有效途径。
验收可采取以下方法：
(1)检查全部焊接口的焊机焊接数据打印记录。
(2)外观质量自检应100％进行。
监理等验收单位应根据施工质量抽取一定比例焊口进行外观检查，数量不得少于焊口数的30％，且每个焊工的焊口数不少于9个。
外观质量检查可按下面检查要点进行。
●热熔对接：
①检查卷边是否正常均匀，使用卷边测量器测量其宽度应在指定的大小范围内；
②PE管割除卷边后，检查卷边底部、管道的焊接界面不应有污染物；
③PE管检查卷边底部的焊接界面不应出现熔和不足而造成的裂缝；
④将卷边向背后屈曲，不应出现熔和不足而造成的裂缝；
⑤检查两端管道在接口上应对准成一直线。
●电熔连接：
①检查管件两端管道的整个圆周应有刮削痕迹；
②检查
熔合过程中的熔解物没有渗出管件；
③检查管件应处于两边管道定位线的中间；
④检查熔合指示针(如有此装置)已经升起；
⑤检查管道与管件已经对准成一直线。
(3)对于全自动热熔对接的焊口，验收人员应抽取一定数量的焊口割除卷边，按上面的检查要点来检查接口质量。
抽查数量不得少于10％，且每个焊工的抽查数量不少于5个。
(4)每个工程均应做接口破坏性试验，如果是电熔连接，应抽取3％焊口，建议不少于1个；如果是全自动热熔对接，应抽取5％的焊口，且每个焊工不少于3个。
破坏性试验可把焊口切成4条甚至更多，检查内部熔合情况，未完全熔合视为不合格，也可做拉伸试验，看拉伸强度是否满足要求。
(5)PE管接口质量如不合格，应对该焊工的接口进行加倍抽检，再发现不合格，则对该焊工施工的接口全部进行返工。
通过以上验收方法，如果合格，则聚乙烯管道接口质量可信度可认为与钢管焊口差不多。
