彩钢板围挡封道施工方案
彩钢围挡施工方案
彩钢围挡施工方案
本文介绍了海化电网改造项目氯碱110KV变电站的土建
工程，重点讲述了围挡施工方案。
该工程长55米，宽22.7米，1—10轴高19.9米，10—14轴高12.3米。
围挡高度为1.8米，使用的材料包括直径Ф48mm壁厚3.2mm钢管、十字架扣、
∠40×4角钢和彩钢板。
立杆每3米设置一根，要求立杆为
Ф48mm壁厚3.2mm钢管，每支长2.5米，垂直砸入地下0.6米，地面以上留置1.9米。
沿地面往上10cm设置一道通长横杆，用十字架扣固定在立杆上，立杆顶部同样设置一道横杆。
挡墙的设置包括用∠40×4角钢做成长3m×高1.8m的固定框，
在长向加设一道横撑，将彩钢板用自攻螺丝固定在角钢架上，要求必须牢固；然后用8#镀锌铁丝将做好成片的彩钢围挡固
定在横杆上。
为了增加围挡墙的整体抗风性，考虑每片彩钢围挡间隔10cm。
为了围挡墙的牢固性，防止被风吹倒，每间隔
6m设置一道钢管斜撑；斜撑上部用架扣固定在顶层横杆上，
底部将1米钢管砸入地下0.6米，用架扣固定在地上留置的
0.4米上。
最后，附上彩钢围挡平面布置图。
钢板临时围挡专项施工方案
XXX项目彩钢板临时围挡专项施工方案（方案编号：XXXXXX）编制：审核：批准：中国建筑XX有限公司XX广场总承包项目部二〇二〇二月目录一、编制说明 (3)二、编制依据 (3)（一）现场图纸资料、文件： (3)（二）国家规范标准、行业地区法律法规要求： (3)三、工程概况 (3)（一）基本概况： (3)（二）分部分项工程概况: (4)四、施工部署与准备 (6)五、彩钢板围挡施工工艺 (6)（一）施工工艺流程： (6)（二）施工方法： (6)1、场地平整： (6)2、放线： (7)3、支模、浇捣混凝土： (7)4、固定锚板： (7)5、安装上部彩钢板： (7)6、砖砌封堵： (8)7、抹灰： (8)六、安全文明施工措施 (8)一、编制说明按照业主单位提出的关于东西侧围挡搭设相关事宜会议纪要要求，由我部负责施工AB区大地块东西侧临时围挡，鉴于业主单位指令中对围挡做法等要求不尽明晰，为了确保大地块东西侧临时围挡施工交付时间节点能按照进度计划完成，特编制此方案，以指导本工程的顺利实施。
二、编制依据（一）现场图纸资料、文件：1、湘潭万达广场施工组织设计；2、业主下发《建筑红线测量放线图》；3、关于大地块东西侧临时围挡施工的会议纪要；4、彩钢板围挡施工前我部对现场踏勘资料。
（二）国家规范标准、行业地区法律法规要求：1、建筑工程施工质量验收统一标准GB50300-2001；2、混凝土结构工程施工质量验收规范GB50204-2002(2011版)；3、钢结构工程施工质量验收规范GB50205-2001；4、混凝土质量控制标准GB50164-2011；5、工程测量规范GB50026-2007；6、施工现场临时建筑物技术规范JGJ/T188-2009；7、抹灰砂浆技术规程JGJ/T220-2010；8、砌体工程现场检测技术标准GB/T50315-2011三、工程概况（一）基本概况：XX项目位于XX市XX区芙蓉路北、晓塘路南、月华东路、月华西路之间。
彩钢板围挡工程施工组织方案
彩钢板围挡工程施工方案一、编制目的和依据1、围挡现场勘察情况。
施工图纸及相关规定规X：《钢结构工程施工质量验收规X》（GB50205-2001）《建筑钢结构焊接规程》（JGJ81-91）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）《钢结构制作工艺规程》（DBJ08-216-95）《压型金属板设计施工规程》（YBJ216-88）二、工程筹划及施工技术方案1、工程筹划本工程围挡选用彩钢板2、施工部署1、人员配备生产经理：1名技术负责人：1名质检员：1名安全员：1名工长: 1名普工：15 名3、测量工具工程施工主要施工机械设备表4、工期要求接到开工通知后2天内完工。
二、施工方案1、围挡定位依据业主下发的施工平面图和现场状况，对临时围挡进行测设定位。
放完线后，请业主予以确认，与图纸不符部位及时进行调整。
2、立柱及板块制作依据图纸及现场测量尺寸，计算出需要制作立柱与板块的数量。
钢材进行防锈处理，刷红丹防锈漆两遍再将彩钢板用铆钉连接到方管龙骨上制成板块，制作好的立柱及板块龙骨都要进行防锈处理，涂刷两遍防锈漆。
3、基础施工首先，根据弹设好的围墙位置线及设计图纸要求，开挖基坑，基坑尺寸600mm*600mm*600mm，及400mm*400mm*400mm，开始浇筑C20混凝土基础;同时将制作完成的预埋件安装固定，预埋板采用150mm*150mm钢板，混凝土浇筑过程中严格按照国家标准施工。
浇筑完毕后，及时覆盖并养护。
4、围挡板块安装待基础砼达到一定强度后，进行立柱、板块安装，均匀分隔，焊机焊接到预埋板上，全部焊接完毕后，对焊接情况进行验收，合格后进行板块安装。
彩钢板厚度为0.7mm，彩钢板间骨架横向方钢规格50mm×50mm×2.5mm，纵向方钢60mm×60mm×3.5mm，在每2.5米加焊斜撑，并且焊接完的位置重新做涂刷防锈处理。
5、围挡的维护：围挡的安全作用的发挥以及良好的外部形象的体现关键在日常的维护。
彩钢板围挡施工方案

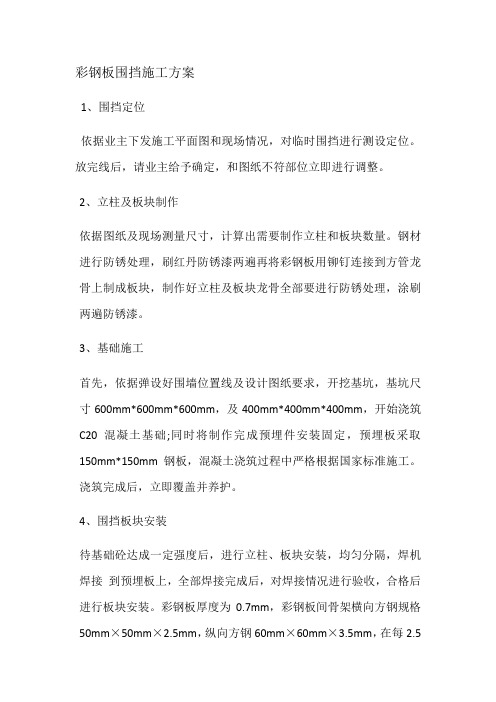

彩钢板围挡施工方案1、围挡定位依据业主下发施工平面图和现场情况，对临时围挡进行测设定位。
放完线后，请业主给予确定，和图纸不符部位立即进行调整。
2、立柱及板块制作依据图纸及现场测量尺寸，计算出需要制作立柱和板块数量。
钢材进行防锈处理，刷红丹防锈漆两遍再将彩钢板用铆钉连接到方管龙骨上制成板块，制作好立柱及板块龙骨全部要进行防锈处理，涂刷两遍防锈漆。
3、基础施工首先，依据弹设好围墙位置线及设计图纸要求，开挖基坑，基坑尺寸600mm*600mm*600mm，及400mm*400mm*400mm，开始浇筑C20混凝土基础;同时将制作完成预埋件安装固定，预埋板采取150mm*150mm钢板，混凝土浇筑过程中严格根据国家标准施工。
浇筑完成后，立即覆盖并养护。
4、围挡板块安装待基础砼达成一定强度后，进行立柱、板块安装，均匀分隔，焊机焊接到预埋板上，全部焊接完成后，对焊接情况进行验收，合格后进行板块安装。
彩钢板厚度为0.7mm，彩钢板间骨架横向方钢规格50mm×50mm×2.5mm，纵向方钢60mm×60mm×3.5mm，在每2.5米加焊斜撑，而且焊接完位置重新做涂刷防锈处理。
5、围挡维护：围挡安全作用发挥和良好外部形象表现关键在日常维护。
安排一组人员进行维护。
日常维护包含：破损维修，人员分别安排1名安全员率领2名维护工人进行巡查维护。
在夜间施工期间和特殊天气期间增派人员进行巡查维护，确保安全。
二、质量确保方法：1、围挡搭设应整齐、严密、牢靠、美观。
2、围挡施工过程中，彩钢板不能出现锈迹，要涂有保护材料。
3、围挡施工完成，彩钢板和钢管之间、钢管和钢管之间必需连接牢靠，不得有松动现象。
4、围挡施工完成，板和板之间衔接平顺，直线段要在一条直线上；板和板之间不能留有显著较大缝隙。
彩钢板围挡施工方案
彩钢板围挡施工方案于维护。
每隔一段时间要对围挡进行检查，如有松动、变形、脱落等情况及时进行维修。
同时，要保持围挡表面的清洁，定期进行清洗，特别是在施工现场易产生尘土的情况下更要注意清洗，以保持围挡的美观性。
编制目的和依据：本文是针对彩钢板围挡工程施工方案的编制，依据相关规定规范进行施工。
工程筹划及施工技术方案：本工程选用彩钢板作为围挡，并配备相应的人员和测量工具。
施工期限为接到开工通知后2天内完工。
施工方案：围挡定位后，制作立柱和板块并进行防锈处理。
基础施工包括开挖基坑、浇筑混凝土基础和安装预埋件。
待基础砼达到一定强度后，进行立柱、板块安装，并进行验收和涂刷防锈处理。
围挡的维护也非常重要，需要定期检查和清洗，以保持围挡的安全和美观。
为了保证围挡施工的顺利进行，需要进行日常的维护工作。
为此，需要安排一组人员进行维护，包括破损的维修和巡查维护。
在夜间施工期间以及特殊天气期间，需要增派人员进行巡查维护，以确保施工安全。
在围挡施工过程中，需要采取一系列的质量保证措施。
首先，围挡的搭设应整齐、严密、牢固、美观。
其次，在施工过程中，彩钢板不能出现锈迹，要涂有保护材料。
最后，在施工完毕后，彩钢板与钢管之间、钢管与钢管之间必须连接牢固，不得有松动现象，并且板与板之间衔接平顺，直线段要在一条直线上；板与板之间不能留有明显较大缝隙。
为了保证施工质量，需要进行施工劳动力的安排。
首先，需要通过劳务竞标的方式择优选择3至4个技术水平较高的瓦工班组进场。
其次，在选择劳动力时需要考虑劳动力素质的优化性选择，数量的优化性选择以及组织形式的优化性选择。
最后，需要根据施工进度计划的安排、月度工程量的大小、施工作业段的划分、工种的安排、工程质量的要求进行劳动力的投入。
安全生产是施工过程中的重要问题，需要建立和健全以安全生产责任制为中心的各项安全管理制度。
为了保证安全生产，需要认真贯彻执行安全生产的方针政策、法令和规章制度，组织审批安全技术措施计划，定期组织安全生产施工的检查，消除事故隐患。
彩钢单板围挡施工方案
彩钢单板围挡施工方案1. 引言彩钢单板围挡是一种常用的围挡材料，它具有装饰性好、保温隔热、防火性能好等特点，广泛应用于建筑工程、园林景观等领域。
本文将介绍彩钢单板围挡的施工方案，包括施工前准备、施工工序、施工步骤等内容。
2. 施工前准备在进行彩钢单板围挡施工前，需要进行一系列的准备工作，以确保施工的顺利进行。
2.1 准备材料和工具准备材料包括彩钢单板、围挡支撑杆、围挡连接螺丝等。
常用的工具有电钻、螺丝刀、尺子等。
2.2 准备施工图纸施工前需要根据实际需求绘制好施工图纸，包括围挡的尺寸、支撑杆的位置等信息。
2.3 质量检查在施工前进行彩钢单板的质量检查，确保其光滑平整、无裂纹、颜色一致等。
3. 施工工序彩钢单板围挡的施工工序一般包括以下三个步骤：固定支撑杆、连接彩钢单板、整体固定。
3.1 固定支撑杆首先根据施工图纸确定支撑杆的位置，在需要固定的地方使用电钻钻孔，然后将围挡支撑杆插入孔中，并使用螺丝刀将其紧固。
3.2 连接彩钢单板将彩钢单板按照围挡尺寸和施工图纸要求进行裁剪，然后使用连接螺丝将彩钢单板与支撑杆进行连接。
在连接过程中需要确保彩钢单板平整，并且螺丝拧紧。
3.3 整体固定在连接完彩钢单板后，需要使用螺丝将彩钢单板与围挡支撑杆进行整体固定。
在固定过程中需要注意螺丝的位置，以确保围挡的稳固性。
4. 施工步骤4.1 量尺寸首先根据实际需求量取彩钢单板的长度和宽度，然后根据施工图纸确定所需的围挡尺寸。
4.2 裁剪彩钢单板根据所需的围挡尺寸，使用锯子等工具将彩钢单板进行裁剪。
4.3 固定支撑杆根据施工图纸确定支撑杆的位置，使用电钻钻孔并将围挡支撑杆插入孔中，并使用螺丝刀将其紧固。
4.4 连接彩钢单板将裁剪好的彩钢单板与支撑杆进行连接，使用连接螺丝将其固定在一起。
4.5 整体固定在连接完彩钢单板后，使用螺丝将彩钢单板与围挡支撑杆进行整体固定。
4.6 完善细节检查围挡的连接是否牢固，如有需要可以进行调整和修正，确保围挡的质量。
彩钢工程围挡施工方案
彩钢工程围挡施工方案一、项目概况1.1 项目名称：彩钢工程围挡施工1.2 项目地点：XX省XX市XX区XX街道1.3 项目规模：约5000平方米1.4 项目简介：本项目为一处工业用地，需要进行彩钢工程围挡施工，主要用于围挡周边环境和隔离施工现场。
二、施工准备2.1 人员组织为了有效地开展彩钢工程围挡施工，需组织专业的施工人员。
施工队伍应包括项目经理、技术负责人、工程监理、安全员、土建工程施工队伍、护栏工程施工队伍等。
2.2 施工设备准备施工所需设备包括塔吊、钢筋加工设备、泵车、混凝土搅拌站、砼泵车、铲车等。
同时，需要准备好相应的安全设施和施工机具。
2.3 材料采购施工所需材料包括彩钢板、钢结构、连接件等，需提前进行采购工作，并检验材料合格。
2.4 安全防护施工现场及周边环境需进行安全隐患排查，梳理施工安全生产条例，确保施工过程中做到安全施工，消除事故隐患。
三、施工工艺3.1 定位测量在施工前，需对工程位置进行测量，确保彩钢围挡施工位置准确无误，避免后期出现位置偏差，影响整体的施工效果。
3.2 地基处理在进行彩钢围挡的施工前，需对施工地基进行处理，确保地基平整、坚固，保证整体围挡施工的稳固性。
3.3 基础施工进行地基处理后，对彩钢围挡的基础进行施工，确保基础牢固，以支撑整体的彩钢围挡工程。
3.4 主体施工根据设计要求，进行彩钢板的安装、连接件的连接等主体施工，确保施工过程中的质量和准确度。
3.5 完工验收经过完成整体彩钢围挡施工后，需进行完工验收工作，确保施工质量和安全性符合相关标准和规范。
四、质量控制4.1 施工方案的规范性在彩钢围挡施工过程中，需严格按照设计要求和规范进行施工，确保施工质量的合格性。
4.2 施工过程的监控对施工过程进行实时监控，及时发现问题并进行处理，确保施工过程质量可控。
4.3 完工验收经过施工结束后的完工验收，对整体的施工质量进行评估，确保施工达到相关标准。
五、安全管理5.1 安全生产教育施工前对所有施工人员进行安全教育，宣传安全知识和进行安全演练，确保施工人员安全施工。
临时围挡施工方案(3篇)
第1篇一、项目背景随着城市化进程的加快，城市建设规模不断扩大，施工现场越来越多。
施工现场的临时围挡作为施工现场的一道重要防线，不仅能够有效防止施工现场的安全事故，还能起到美化市容、减少扬尘污染等作用。
为确保施工现场的安全、文明、有序，本方案针对临时围挡施工进行详细规划。
二、施工范围及内容1. 施工范围：本项目临时围挡施工范围包括施工现场四周、施工现场入口及出口、施工现场内部道路等。
2. 施工内容：（1）围挡材料：采用彩钢板、镀锌钢管、防水布等材料。
（2）围挡设计：按照国家标准《施工现场临时设施设计规范》进行设计，确保围挡结构稳定、美观、耐用。
（3）围挡安装：包括围挡基础施工、围挡主体安装、围挡顶部封闭等。
（4）围挡拆除：按照施工进度进行围挡拆除，确保施工现场的整洁。
三、施工组织1. 施工单位：XX建筑有限公司2. 施工人员：施工人员应具备相关资质，熟练掌握围挡施工技术。
3. 施工设备：施工设备包括挖掘机、搅拌机、电焊机、切割机、运输车辆等。
四、施工工艺及流程1. 施工工艺：（1）围挡基础施工：采用混凝土浇筑，确保基础牢固。
（2）围挡主体安装：采用镀锌钢管进行支撑，彩钢板作为围挡面板。
（3）围挡顶部封闭：采用防水布进行封闭，防止雨水渗透。
（4）围挡美化：在围挡表面涂刷广告漆，起到美化作用。
2. 施工流程：（1）现场勘查：了解施工现场情况，确定围挡设计方案。
（2）材料准备：根据设计方案，准备围挡材料、施工设备等。
（3）围挡基础施工：按照设计要求，进行围挡基础浇筑。
（4）围挡主体安装：安装镀锌钢管支架，固定彩钢板围挡面板。
（5）围挡顶部封闭：在围挡顶部安装防水布，防止雨水渗透。
（6）围挡美化：涂刷广告漆，进行围挡美化。
（7）围挡拆除：按照施工进度进行围挡拆除，确保施工现场整洁。
五、施工进度计划1. 施工前期准备：2天2. 围挡基础施工：3天3. 围挡主体安装：5天4. 围挡顶部封闭：2天5. 围挡美化：1天6. 围挡拆除：1天总计：14天六、质量保证措施1. 严格选用优质材料，确保围挡质量。
彩钢板围挡施工方案69503
彩钢板围挡工程施工方案一、编制目的和依据1、围挡现场勘察情况。
施工图纸及相关规定规范：《钢结构工程施工质量验收规范》（GB50205-2001）《建筑钢结构焊接规程》（JGJ81-91）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）《钢结构制作工艺规程》（DBJ08-216-95）《压型金属板设计施工规程》（YBJ216-88）二、工程筹划及施工技术方案1、工程筹划本工程围挡选用彩钢板2、施工部署1、人员配备生产经理：1名技术负责人：1名质检员：1名安全员：1名工长: 1名普工：15 名3、测量工具4、工期要求接到开工通知后2天内完工。
二、施工方案1、围挡定位依据业主下发的施工平面图和现场状况，对临时围挡进行测设定位。
放完线后，请业主予以确认，与图纸不符部位及时进行调整。
2、立柱及板块制作依据图纸及现场测量尺寸，计算出需要制作立柱与板块的数量。
钢材进行防锈处理，刷红丹防锈漆两遍再将彩钢板用铆钉连接到方管龙骨上制成板块，制作好的立柱及板块龙骨都要进行防锈处理，涂刷两遍防锈漆。
3、基础施工首先，根据弹设好的围墙位置线及设计图纸要求，开挖基坑，基坑尺寸600mm*600mm*600mm，及400mm*400mm*400mm，开始浇筑C20混凝土基础;同时将制作完成的预埋件安装固定，预埋板采用150mm*150mm钢板，混凝土浇筑过程中严格按照国家标准施工。
浇筑完毕后，及时覆盖并养护。
4、围挡板块安装待基础砼达到一定强度后，进行立柱、板块安装，均匀分隔，焊机焊接到预埋板上，全部焊接完毕后，对焊接情况进行验收，合格后进行板块安装。
彩钢板厚度为0.7mm，彩钢板间骨架横向方钢规格50mm×50mm×2.5mm，纵向方钢60mm×60mm×3.5mm，在每2.5米加焊斜撑，并且焊接完的位置重新做涂刷防锈处理。
5、围挡的维护：围挡的安全作用的发挥以及良好的外部形象的体现关键在日常的维护。
彩钢板围挡施工方案
彩钢板围挡施工方案1、围挡定位依照业主下发的施工平面图和现场状况，对暂时围挡进行测设定位。
放完线后，请业主予以确认，与图纸不符部位实时进行调整。
2、立柱及板块制作依照图纸及现场丈量尺寸，计算出需要制作立柱与板块的数目。
钢材进行防锈办理，刷红丹防锈漆两遍再将彩钢板用铆钉连结到方管龙骨上制成板块，制作好的立柱及板块龙骨都要进行防锈办理，涂刷两遍防锈漆。
3、基础施工第一，依据弹设好的围墙地点线及设计图纸要求，开挖基坑，基坑尺寸600mm*600mm*600mm，及 400mm*400mm*400mm，开始浇筑 C20 混凝土基础 ; 同时将制作达成的预埋件安装固定，预埋板采纳 150mm*150mm钢板，混凝土浇筑过程中严格依照国家标准施工。
浇筑完成后，实时覆盖并保养。
4、围挡板块安装待基础砼达到必定强度后，进行立柱、板块安装，平均分开，焊机焊接到预埋板上，所有焊接完成后，对焊接状况进行查收，合格后进行板块安装。
彩钢板厚度为 0.7mm，彩钢板间骨架横向方钢规格 50mm×50mm×2.5mm，纵向方钢 60mm×60mm×3.5mm，在每 2.5 米加焊斜撑，而且焊接完的地点从头做涂刷防锈办理。
5、围挡的保护：围挡的安全作用的发挥以及优秀的外面形象的表现重点在平时的保护。
安排一组人员进行保护。
平时保护包含：损坏的维修，人员分别安排 1 名安全员率领 2 名保护工人进行巡逻保护。
在夜间施工时期以及特别天气时期增派人员进行巡逻保护，保证安全。
二、质量保证举措：1、围挡的搭设应齐整、严实、坚固、雅观。
2、围挡施工过程中，彩钢板不可以出现锈迹，要涂有保护资料。
3、围挡施工完成，彩钢板与钢管之间、钢管与钢管之间一定连结坚固，不得有松动现象。
4、围挡施工完成，板与板之间连接平顺，直线段要在一条直线上；板与板之间不可以留有显然较大空隙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绍兴镜湖大桥维修美化工程
围挡封道施工
专项方案
编制人：王家璐
审核人：邸浩
施工单位：岩土科技股份有限公司
2016年11月
专项施工方案审批表
编号：
绍兴镜湖大桥美化 工程 围挡封道 专项施工方案已于 2016年 11 月 6 日编制完
毕，请审批。
编制人（签字）： 项目技术负责人（签字）：
项目经理（签字）： 年 月 日
施工
单位
审批
意见
分包单位审查意见：
企业技术负责人（签字）： 施工单位（盖章）
年 月 日
总包单位审查意见：
企业技术负责人（签字）： 施工单位（盖章）
年 月 日
监理
单位
审批
意见
专业监理工程师审查意见：
专业监理工程师（签字）： 年 月 日
总监理工程师审批意见：
总监理工程师（签字）：. 监理单位（盖章）
年 月 日
建设 单位 审批 意见 项目负责人审批意见：
项目负责人（签字）：. 建设单位（盖章）
年 月 日
注：按必须制定专项方案并进行审批后将该表由施工单位在专项施工前报送(安)质监站备案；涉及需经
专家论证审查的工程，还需附论证审查报告。
目 录
1、工程概况…………………………………………………4
2、半封闭防护分析 ………………………………………4
3、彩钢板围挡施工工艺……………………………………5
4、安全防护措施………… …………………………………7
5、质量保证措施 …………………………………………7
6、围挡的维护………………………………………………7
7、注意事项 ……………………………………………… 7
8、文明施工 ………………………………………………8
9、细部尺寸 ………………………………………………9
10、防为措施………………………………………………10
一、工程概况
该镜湖大桥位于绍兴市解放路横湖村西南侧，桥梁全长415.86m,桥宽42m
其中主桥为跨径组合78m+180m+78m的三跨自锚式悬索桥，全长336m。两侧引桥
为跨径组合2x20m的预应力混凝土空心梁板，各长40m。
桥梁上部结构主梁：三跨连续结构，采用现浇预应力混凝土箱梁，除桥塔处
和边跨端锚段采用变高度截面外，其余均为等高度箱形截面，主梁纵向为漂浮
体系，塔梁分离、塔墩固结。标准梁高2.32m，宽42.0m，两侧悬臂外挑5.0m。
二、半封闭防护分析
2.1.道路交通
依据镜湖大桥维修美化工程施工图设计图书，招投标文件及合同文
件，编制施工导行方案。施工导行分为两个阶段进行，第一阶段封闭镜
湖大桥西侧慢车道和第一车道半幅车道进行道路围挡封闭的施工作业，
南侧继续保持两车道的畅通。第二阶段在镜湖大桥西侧主塔以及吊杆维
修完成后，对原桥面进行恢复，然后封闭镜湖大桥东侧人行道、慢车道
和第一车道半幅道路，进行东侧道路围挡的封闭的施工作业。
2.2半封闭防护方案
为了保证施工路段交通安全，根据工程“安全文明施工，实现环境安全；预
防污染，构建绿色优质工程”为原则。施工区域地处交通主干道、交通流量大
的实际情况，经现场踏勘，采用3m宽×2.5m高彩钢板围挡牌半封闭施工。半
封闭镜湖大桥施工长度400米，并在施工道路路口、交叉口、人行道等处根据
要求进行围封。不仅创造了良好的施工环境，而且维护了正常的交通秩序，还
保障了行人的通行安全。
.施工阶段组织措施
施工阶段材料当日需要当日内运达施工现场，施工人员按每150米不少于8人，
在满足施工条件的情况下2016年11月8日至2016年11月10日完成西侧道
路围挡封闭。2016年12月10日至2016年12
三、彩钢板围挡施工工艺如下：
3.1 围挡定位
根据前期上报并审批的施工平面布置图、占道图，对临时围挡进行测
量定位，放线后请监理与业主予以确认，与图纸不符部位及时进行调整
3.2、彩钢板安装
根据本工程的现场情况，起点和终点采用彩钢板封堵，每侧设置3m门一
处，中间施工地段采用彩带包围，彩带根据适当间距设置一根钢筋，钢筋采用
Ф20，1.5m高，方便绑扎。彩钢板安装的固定方式：彩钢板背后采用
20mm*20mm方管加固肋，确保牢固，彩钢板中间及两侧采用圆管（50mm）
锚入地面以下20cm，圆管与方管采用粗铁丝绑扎牢固。并用圆管（50mm）斜
插撑顶住彩钢板，圆管与圆管采用蝴蝶扣加固。
3.3、彩钢板搭接
彩板的侧向和端部搭接。安装每一块彩钢板时，应将其边搭接准确地放在
前一块钢板上，并与前一块钢板夹紧，直到钢板的两端都固定为止。一种简单
而有效的方法是用一对夹口钳分别夹住所搭接的钢板。钢板沿纵向就位时，其
端部尤其是上端部需用钳子夹住搭边部分，这样可保证钢板一端的就位，并使
一端的搭接也处于正确的位置，从而固定住钢板，在固定的过程中，夹钳始终
应在纵向夹住钢板。在安装下一块钢板之前，每块钢板必须完全被固定住。固
定必须始于钢板的中心，然后向两边伸展，最后固定钢板的搭接边。
3.4、彩钢板规格
彩钢板厚度0.32mm；方管规格：20mm×20mm；圆管规格：50mm；彩钢
板规格：0.96m×2.5m。
四、安全防护措施
可靠的连接，稳妥的基底。并需按正确的顺序架设和拆卸。这些均是保证
安全的重要环节。除此之外，尚需重视在使用过程中出现的安全防护问题。
4．1、在施工期间应派专人定期和不定期检查防护挡板的安全情况，做到
无事故隐患，发现有隐患及时处理。
4．2、在安装作业时应做好安全防护，作业人员必须戴安全帽，系安全带
和工具袋等。
五、质量保证措施
5．1.质量保证体系
5．2.质量管理目标
施工质量按施工技术标准达合格，合格率达98%以上。
六、围挡的维护
围挡的安全作用的发挥以及良好的外部形象的体现关键在于日常的维护。
安排一组人员进行维护。日常维护包括：风吹倒及时恢复，破损的维修，对污
染部位进行清洁。人员分别安排1名安全员带领2名维护工人进行巡查维护。
在夜间施工期间以及特殊天气期间增派人员进行巡查维护，确保安全。
七、注意事项
(1)围挡施工过程中，彩钢板不能出现锈迹，要涂有保护材料。
(2)围挡施工完毕，彩钢板与钢管之间、钢管与钢管之间必须连接牢固，不得
有松动现象。
项目经理
工程部 材料室 施工组
项目总工
(3)围挡施工完毕，板与板之间衔接平顺，直线段要在一条直线上；板与板之
间不能留有明显较大缝隙。
八、文明施工
1、施工现场要经常保持整洁卫生，搭设后应当班把剩余下来的材料堆放
整齐、杂物清理运走。
2、安全立网挂设要整齐、美观。
九、细部尺寸见附图
十、防火措施
(1)临时围挡搭建需分类、分组堆放，按防火要求设定间距。
消防器材布局合理规范。
(2)用电线路、电器设备必须由具备相应资质电工统一安装，
并配置漏电保护器等防护器材，统一采用三相五线制，即TN-S标
准。
(3)建立、健全用电安全动火审批手续。易燃易爆物品管理“四
定（定人、定职责、定岗位、定奖罚）”。
十一、安装成型效果图
